Vรฝstavba podkrovia so sadrovlรกknitou doskou

Partneri sekcie:

Oplรกลกtenie podkrovia sadrovlรกknitรฝmi doskami moลพno zhotoviลฅ buฤ na drevenรบ, alebo na kovovรบ podkonลกtrukciu. Sadrovlรกknitรฉ dosky sa aplikujรบ na streลกnรบ ลกikminu a podkrovnรบ nadmurovku.

01
02
03
04
05
06
07
08

Prรญprava podkonลกtrukcie

Pred zhotovenรญm podkonลกtrukcie sa medzi krokvy uloลพรญ tepelnรก izolรกcia podฤพa projektovej dokumentรกcie. Na vrstvu tepelnej izolรกcie saย aplikuje parotesnรก fรณlia. Jednotlivรฉ pรกsy sa ukladajรบ so vzรกjomnรฝm presahom min. 100 mm podฤพa pokynov vรฝrobcu. Spoje pรกsov parotesnej fรณlie, ako aj miesta napojenia fรณlie na okolitรฉ konลกtrukcie sa utesnia samolepiacou tesniacou pรกskou. Nรกsledne saย vytvorรญ drevenรก zvislรก podkonลกtrukcia vย mieste styku podlahy aย streลกnej konลกtrukcie. Podkonลกtrukcia sa osadรญ kolmo na podlahu do poลพadovanej vรฝลกky.

Jednotlivรฉ montรกลพne laty sa montujรบ vย max. osovej vzdialenosti 500 mm (doska sย hr. 10 mm, zvislรฉ plochy โ€“ predsteny, obkladovรฉ steny…). Na streลกnรบ ลกikminu sa montรกลพne laty pripevnia samoreznรฝmi skrutkami sย max. osovou vzdialenosลฅou medzi sebou 420 mm (vย priestoroch sย obฤasnou vysokou vzduลกnou vlhkosลฅou max. 335 mm). Montรกลพne laty sa nesmรบ dotรฝkaลฅ okolitรฝch stien alebo podlahy. Odsรกdzajรบ sa od stien so ลกkรกrou min. 10 mm. Po pripevnenรญ lรกt sa pomocou vodovรกhy skontroluje ich rovnosลฅ. Ak montรกลพne laty nie sรบ vย rovine, upravรญ sa ich poloha povytiahnutรญm rรฝchloreznรฝch skrutiek aย vloลพenรญm drevenรฝch podloลพiek za latu. Opรคtovne sa vodovรกhou skontroluje rovnosลฅ.

Montรกลพ sadrovlรกknitรฝch dosiek

Oplรกลกtenie podkrovia sadrovlรกknitou doskou sa zaฤรญna oplรกลกtenรญm stropu, potom sa dosky montujรบ na streลกnรบ ลกikminu aย nakoniec na spodnรบ zvislรบ ฤasลฅ. Prvรก doska sa kladie vo vzdialenosti 5 mm od ลกtรญtovej steny. Osovรก vzdialenosลฅ prvej skrutky od hrany dosky nesmie prekroฤiลฅ 150 mm. Vzdialenosลฅ medzi skrutkami mรก byลฅ max. 500 mm. Po uloลพenรญ prvej dosky sa na hranu dosky nanesie pomocou aplikaฤnej piลกtole ลกkรกrovacie lepidlo. Pruh lepidla sa musรญ naniesลฅ do stredu hrany aย lepidlo sa nesmie dostaลฅ aลพ na spodnรบ konลกtrukciu.

ฤŽalลกiu dosku je potrebnรฉ pritlaฤiลฅ na hranu dosky sย nanesenรฝm ลกkรกrovacรญm lepidlom tak, aby vyplnilo celรบ ลกkรกru. Sadrovlรกknitรก doska sa potom pripevnรญ na drevenรบ podkonลกtrukciu upevลˆovacรญmi rรฝchloreznรฝmi skrutkami. Prvรฝ rad skrutiek sa montuje od hrany dosky vo vzdialenosti max. 10 mm. ล รญrka ลกkรกry medzi doskami nesmie byลฅ po zlepenรญ vรคฤลกia ako 1 mm.
Rozmer poslednej dosky vย prvom rade sa upravรญ podฤพa potreby. Miesto rezu sa oznaฤรญ pravรญtkom aย ceruzkou. Treba pamรคtaลฅ na poลพadovanรบ ลกรญrku ลกkรกry na tmelenie (1/2 hrรบbky dosky).

Potrebnรก dฤบลพka dosky sa odreลพe priamoฤiarou elektrickou pรญlou alebo noลพom na sadrokartรณn. Dosky sa upevลˆujรบ tak, aby nedochรกdzalo kย vzniku napรคtia. Skrutkovanie pozdฤบลพ upevลˆovacรญch osรญ (danรฝch spodnou konลกtrukciou) sa musรญ realizovaลฅ od stredu dosky kย okrajom alebo od jednรฉho okraja dosky kย druhรฉmu. Doska sa nesmie pripevniลฅ najskรดr vo vลกetkรฝch rohoch aย potom vย strede. Je potrebnรฉ dbaลฅ, aby bola dรดkladne pritlaฤenรก na podkonลกtrukciu. Prvรก doska druhรฉho radu sa osadรญ na podkonลกtrukciu na vรคzbu. ฤŽalลกie dosky sa kladรบ tak, aby nevznikali priebeลพnรฉ ลกkรกry. Presah medzi doskami musรญ byลฅ vรคฤลกรญ ako 200 mm. Po dokonฤenรญ oplรกลกtenia stropu sa sadrovlรกknitรฉ dosky pripevnia na streลกnรบ ลกikminu aย zvislรบ stenu.

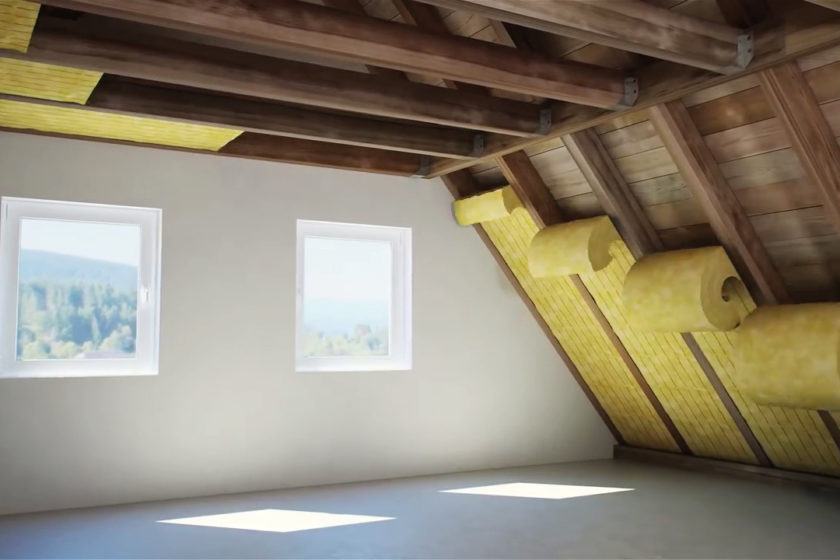

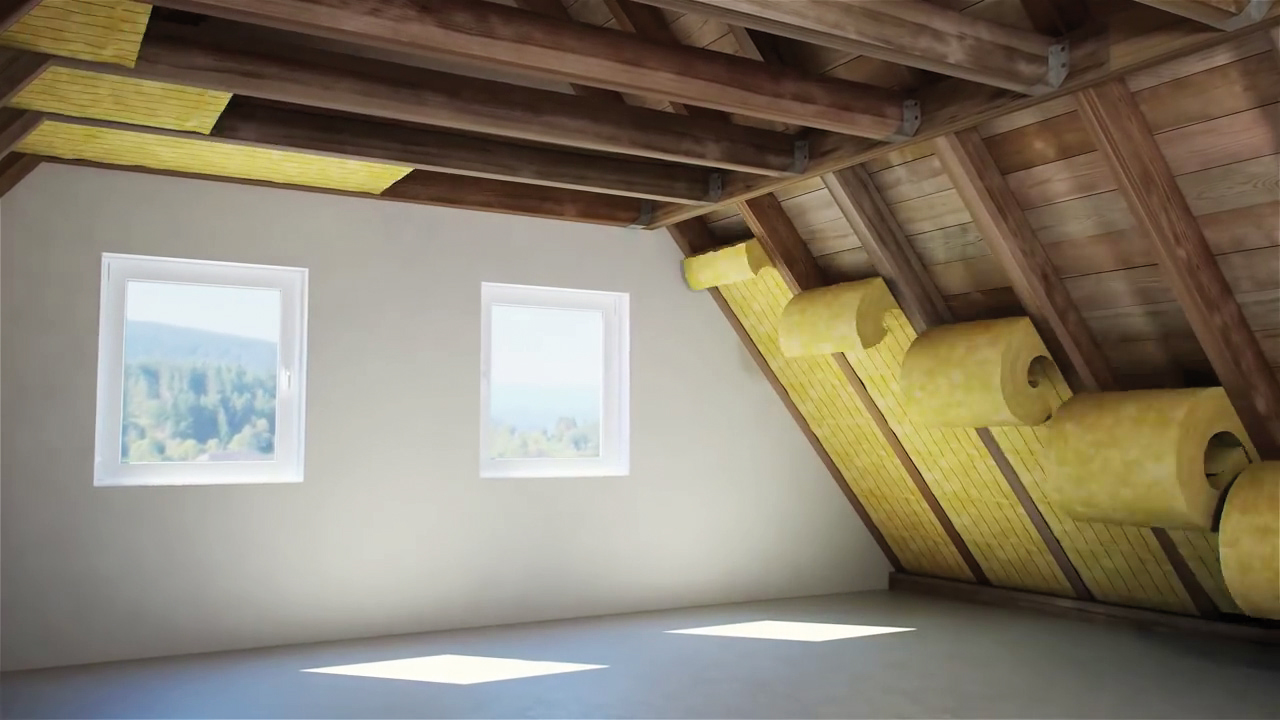

01 | Tepelnรก izolรกcia
Medzi krokvy sa uloลพรญ tepelnรก izolรกcia v predpรญsanej hrรบbke.

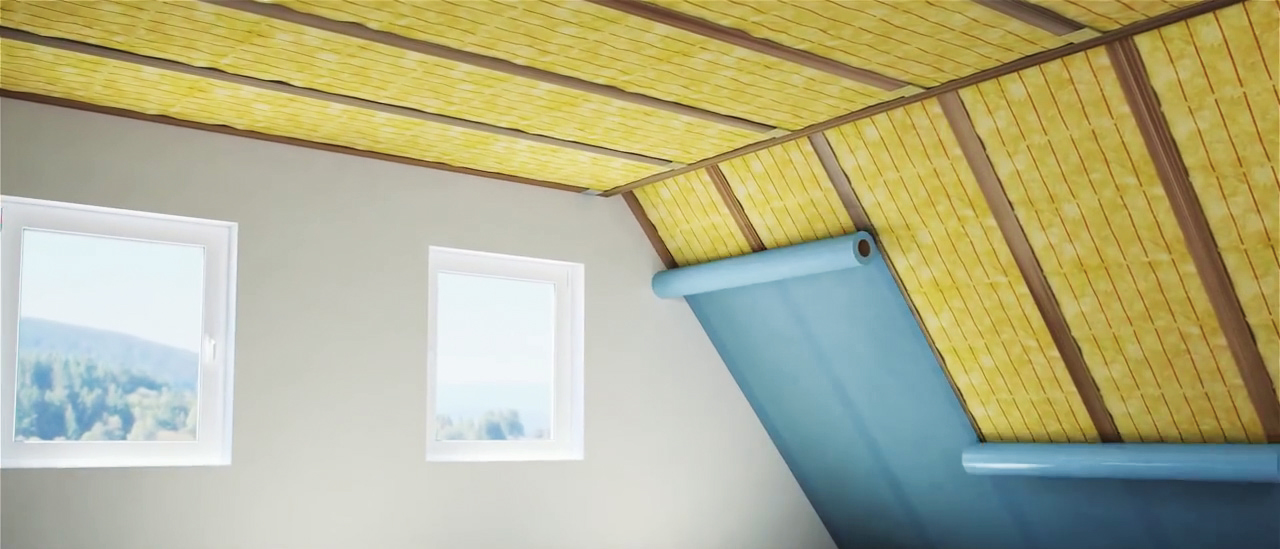

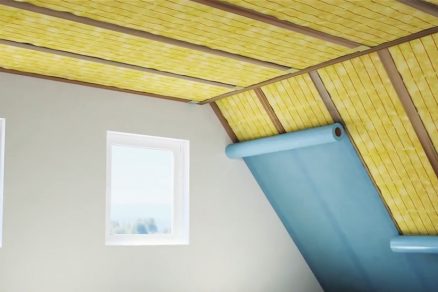

02 | Parotesnรก fรณlia
Na vrstvu tepelnej izolรกcie sa aplikuje parotesnรก fรณlia. Jednotlivรฉ pรกsy sa ukladajรบ so vzรกjomnรฝm presahom min. 100 mm podฤพa pokynov vรฝrobcu.

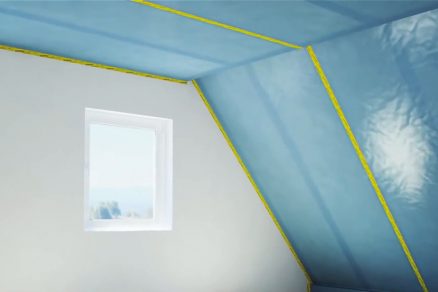

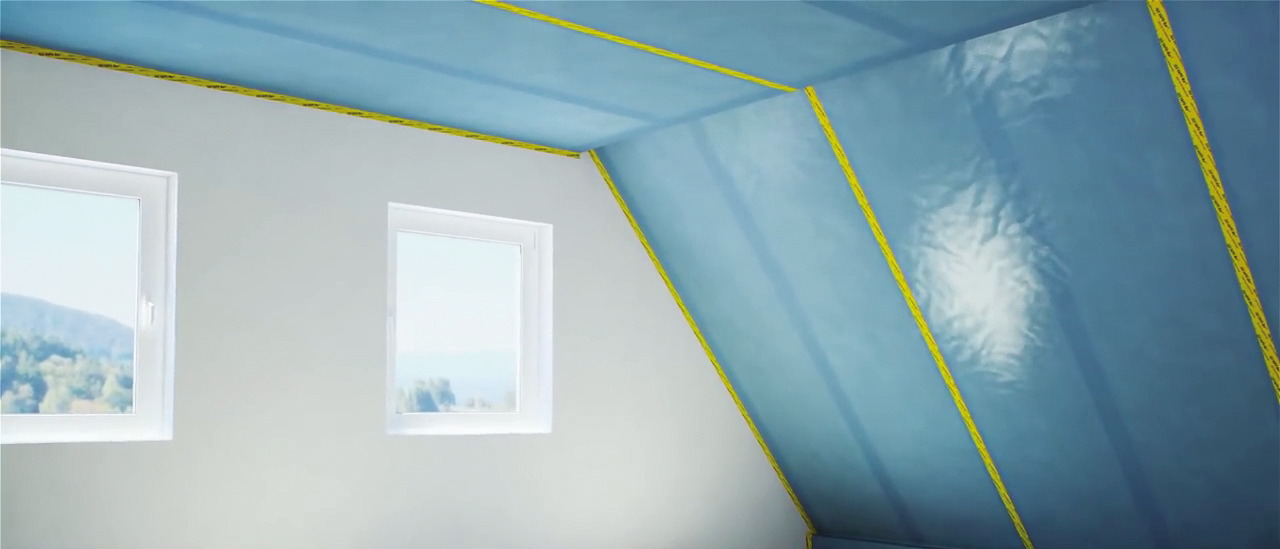

03 | Utesnenie spojov
Spoje pรกsov parotesnej fรณlie, ako aj miesta napojenia fรณlie na okolitรฉ konลกtrukcie sa utesnia samolepiacou tesniacou pรกskou.

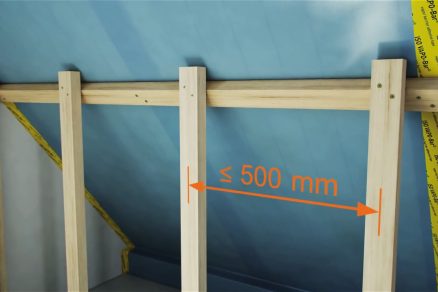

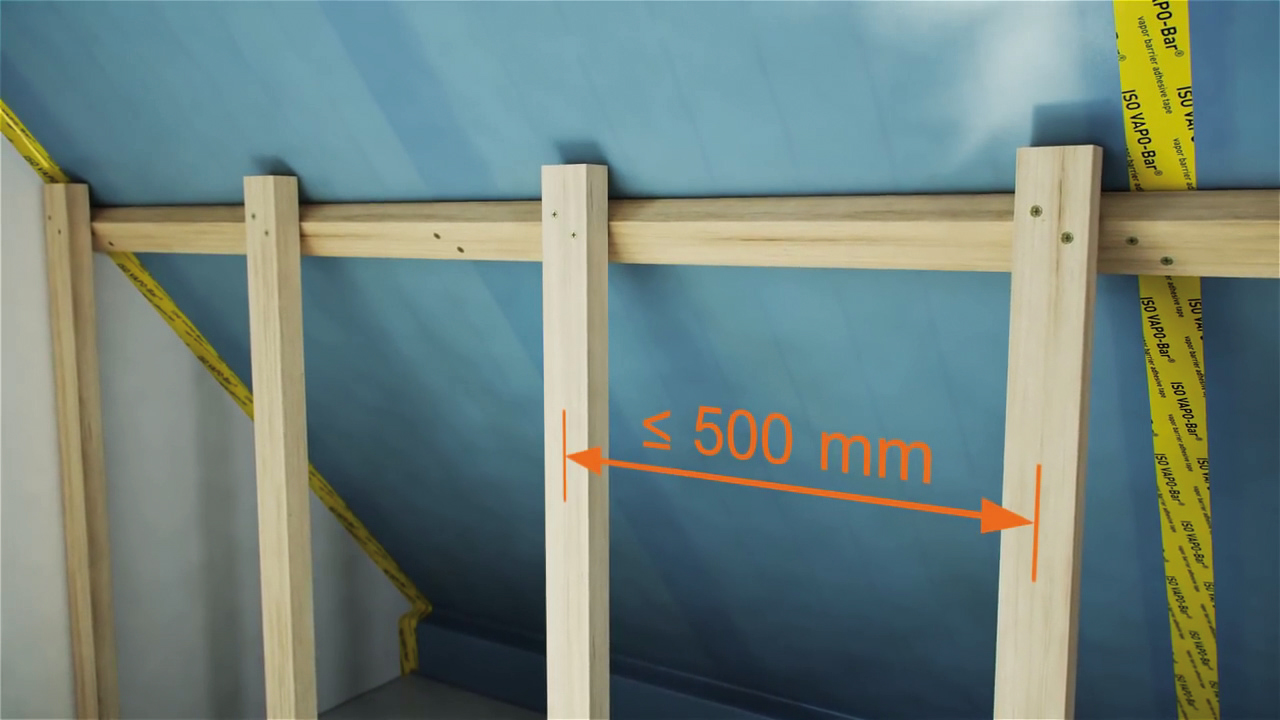

04 | Zvislรก podkonลกtrukcia
Nรกsledne sa vytvorรญ drevenรก podkonลกtrukcia v mieste styku podlahy a streลกnej konลกtrukcie. Podkonลกtrukcia sa osadรญ kolmo na podlahu do poลพadovanej vรฝลกky. Jednotlivรฉ montรกลพne laty sa montujรบ v max. osovej vzdialenosti 500 mm (doska s hr. 10 mm, zvislรฉ plochy โ€“ predsteny, obkladovรฉ steny…).

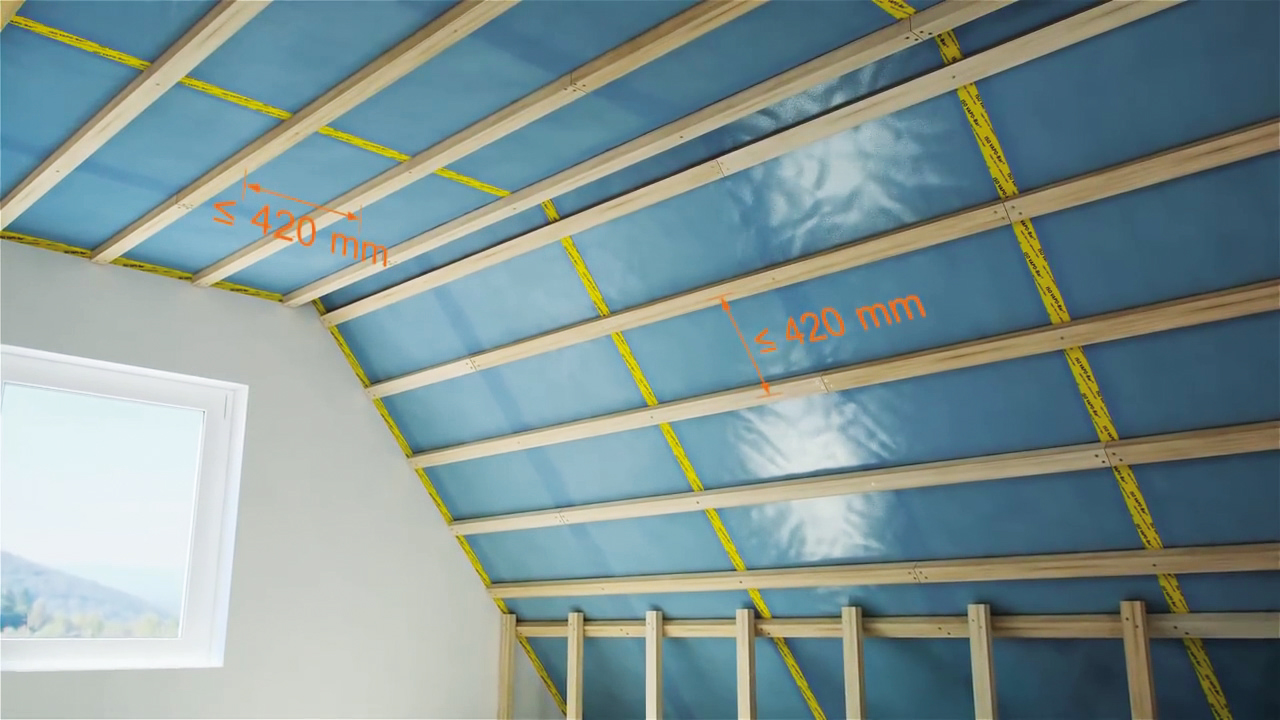

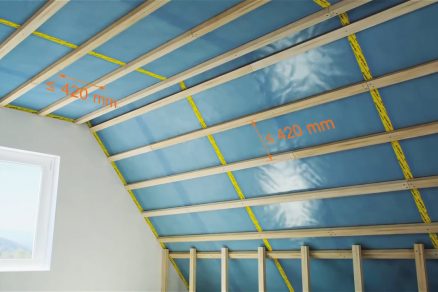

05 | Podkonลกtrukcia na streลกnej ลกikmine
Montรกลพne laty sa pripevnia samoreznรฝmi skrutkami aj na streลกnรบ ลกikminu, a to s max. osovou vzdialenosลฅou medzi sebou 420 mm (v priestoroch s obฤasnou vysokou vzduลกnou vlhkosลฅou max. 335 mm).

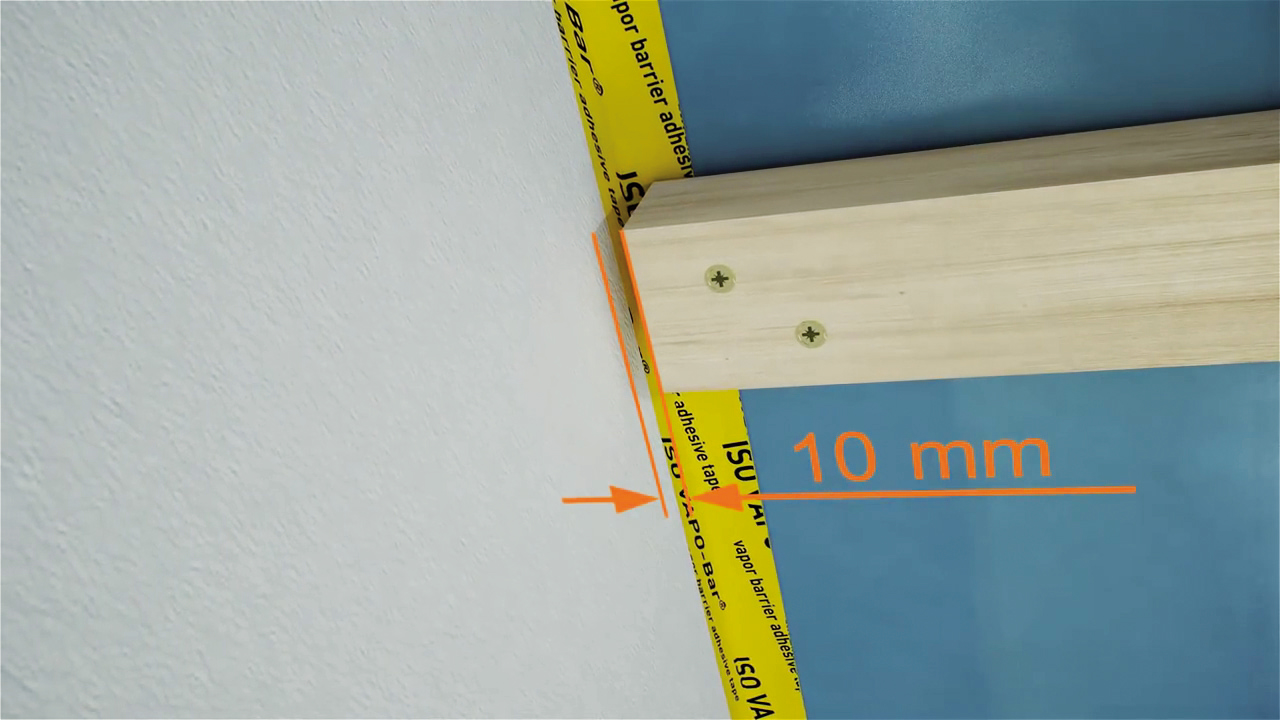

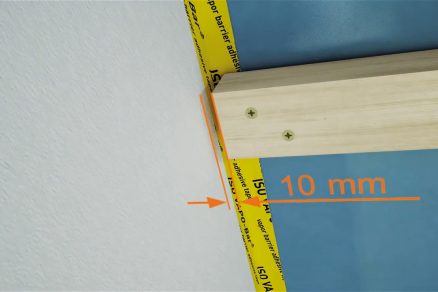

06 | Odsadenie lรกt od stien
Montรกลพne laty sa nesmรบ dotรฝkaลฅ okolitรฝch stien alebo podlahy. Odsadenie lรกt od stien mรก byลฅ min. 10 mm.

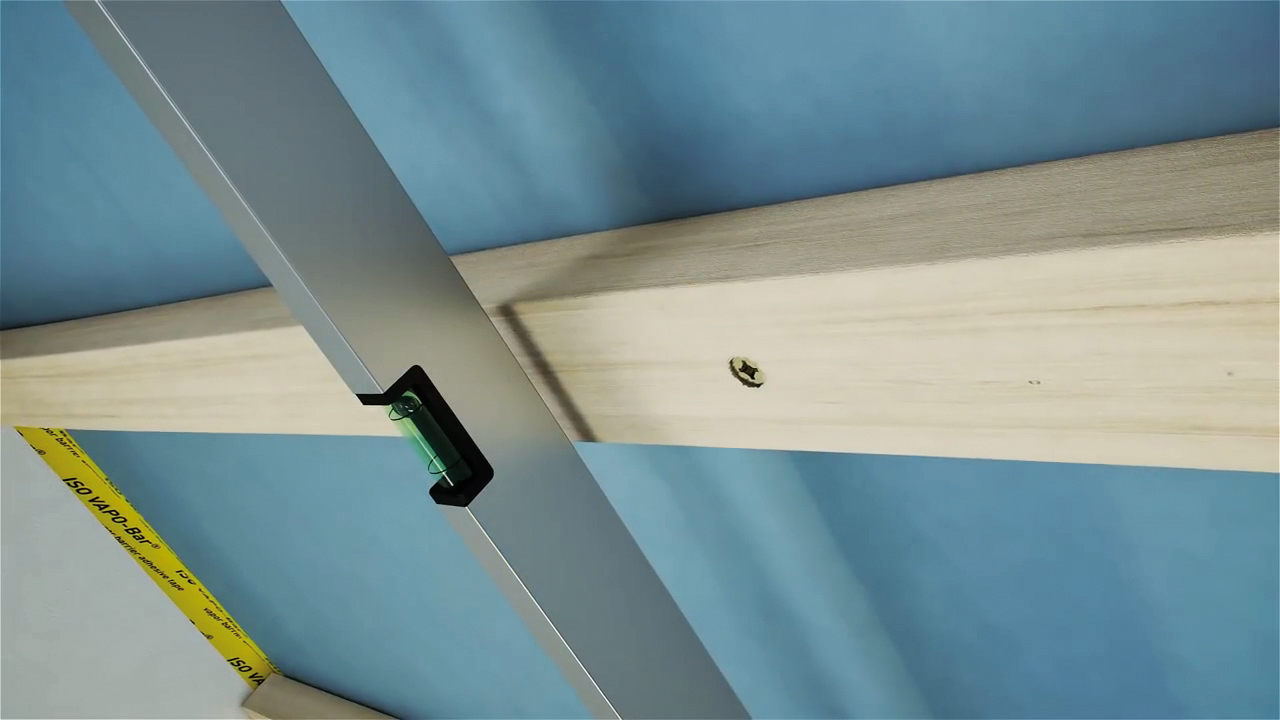

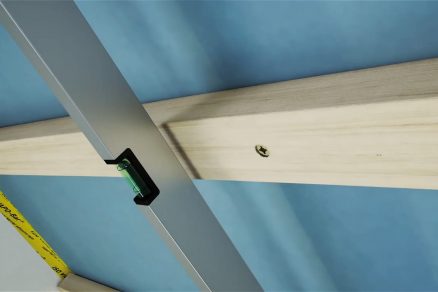

07 | Kontrola rovnosti lรกt
Po pripevnenรญ lรกt sa pomocou vodovรกhy skontroluje ich rovnosลฅ.

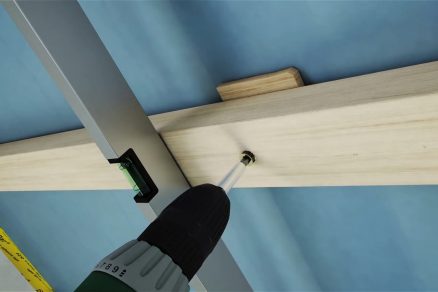

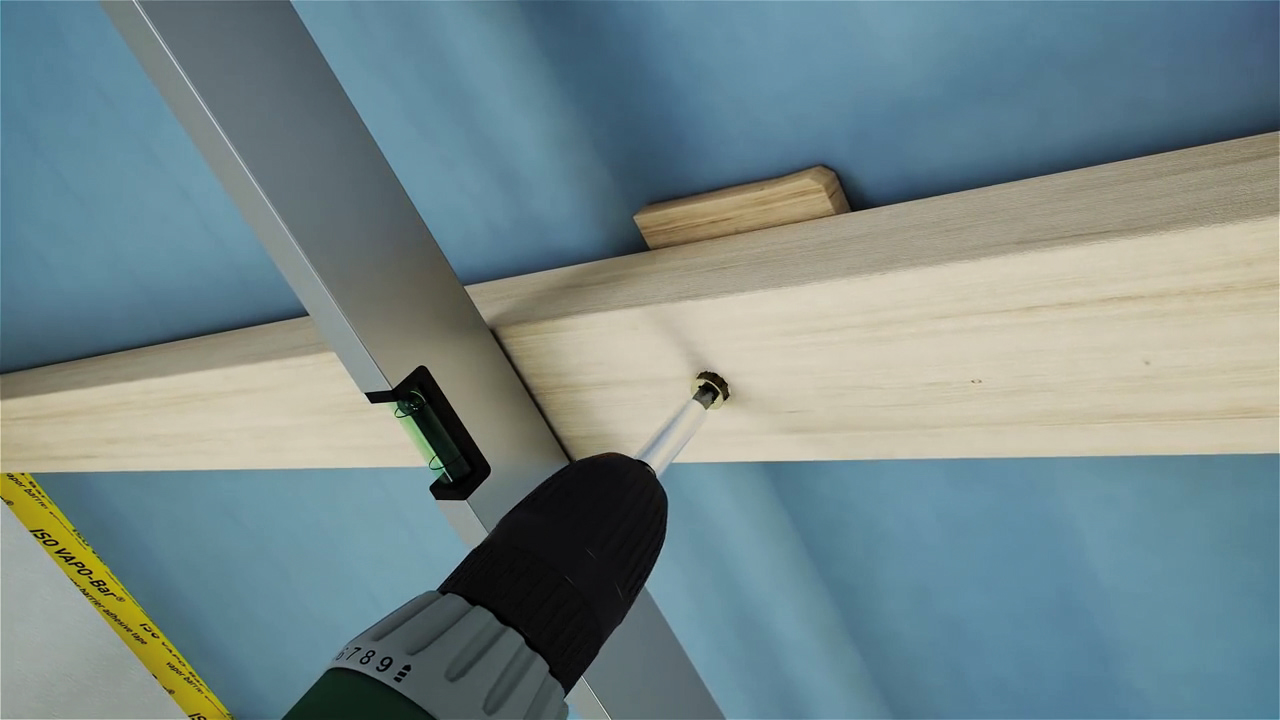

08 | Korekcia polohy laty
Ak montรกลพne laty nie sรบ v rovine, upravรญ sa ich poloha povytiahnutรญm rรฝchloreznรฝch skrutiek a vloลพenรญm drevenรฝch podloลพiek. Opรคtovne sa vodovรกhou skontroluje ich rovnosลฅ.

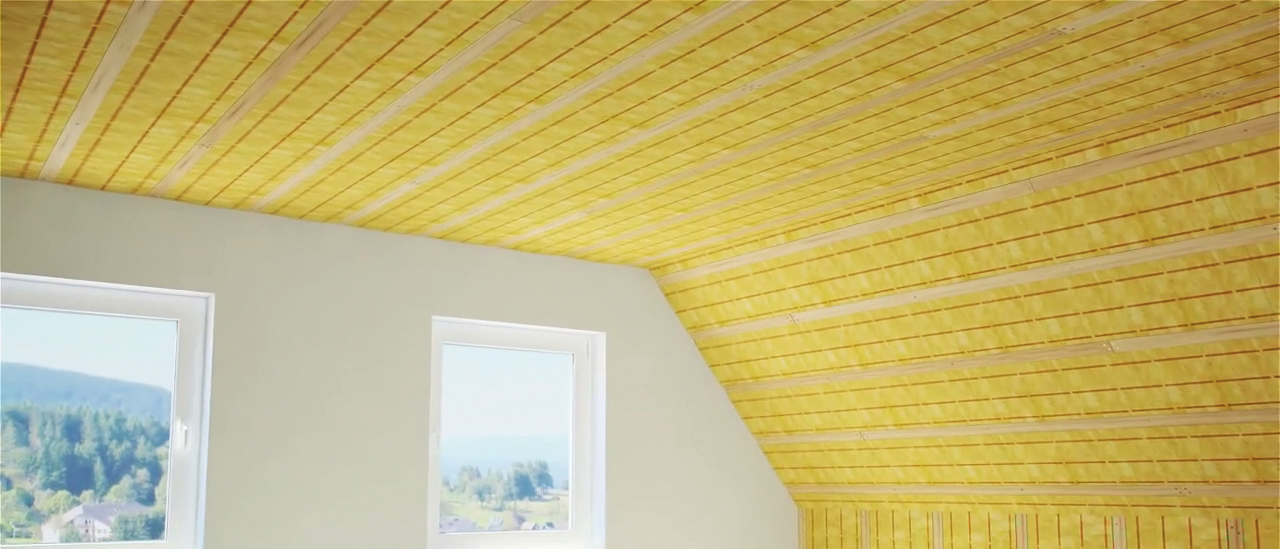

09 | Doplnkovรก tepelnรก izolรกcia
Medzi montรกลพne laty sa mรดลพe osadiลฅ ฤalลกia vrstva tepelnej izolรกcie, ฤรญm sa zlepลกia tepelnoizolaฤnรฉ vlastnosti.

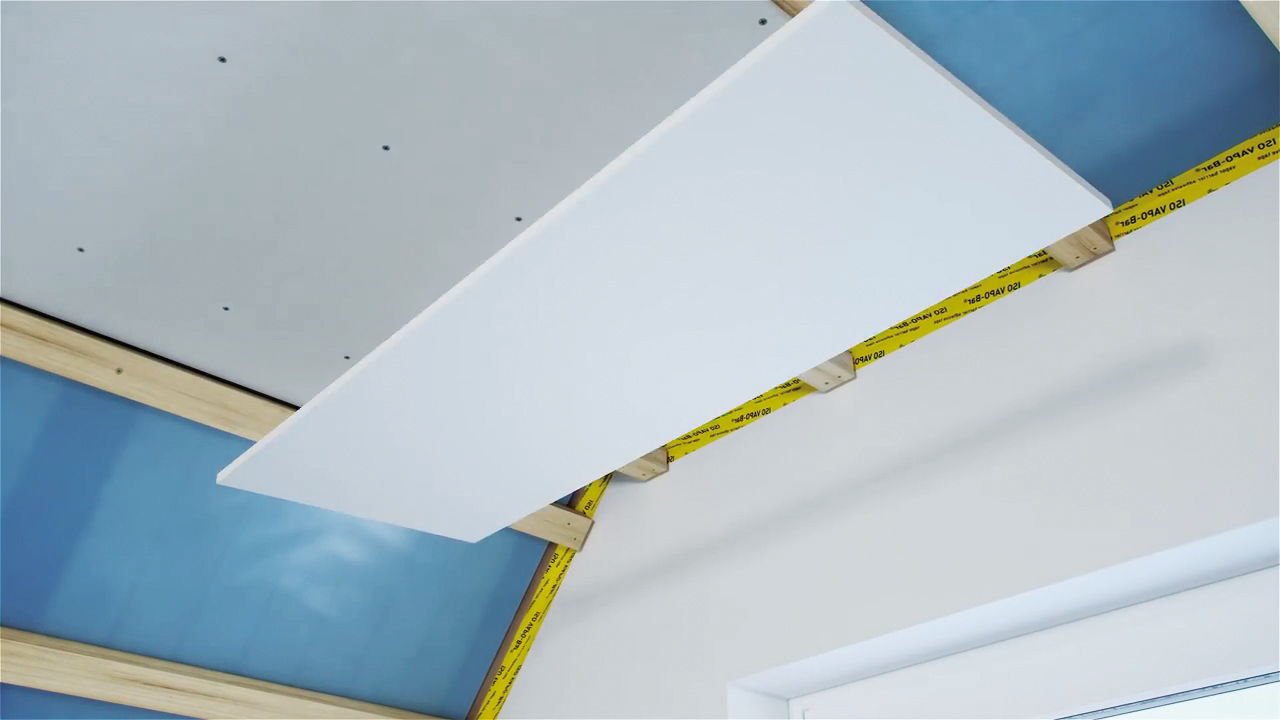

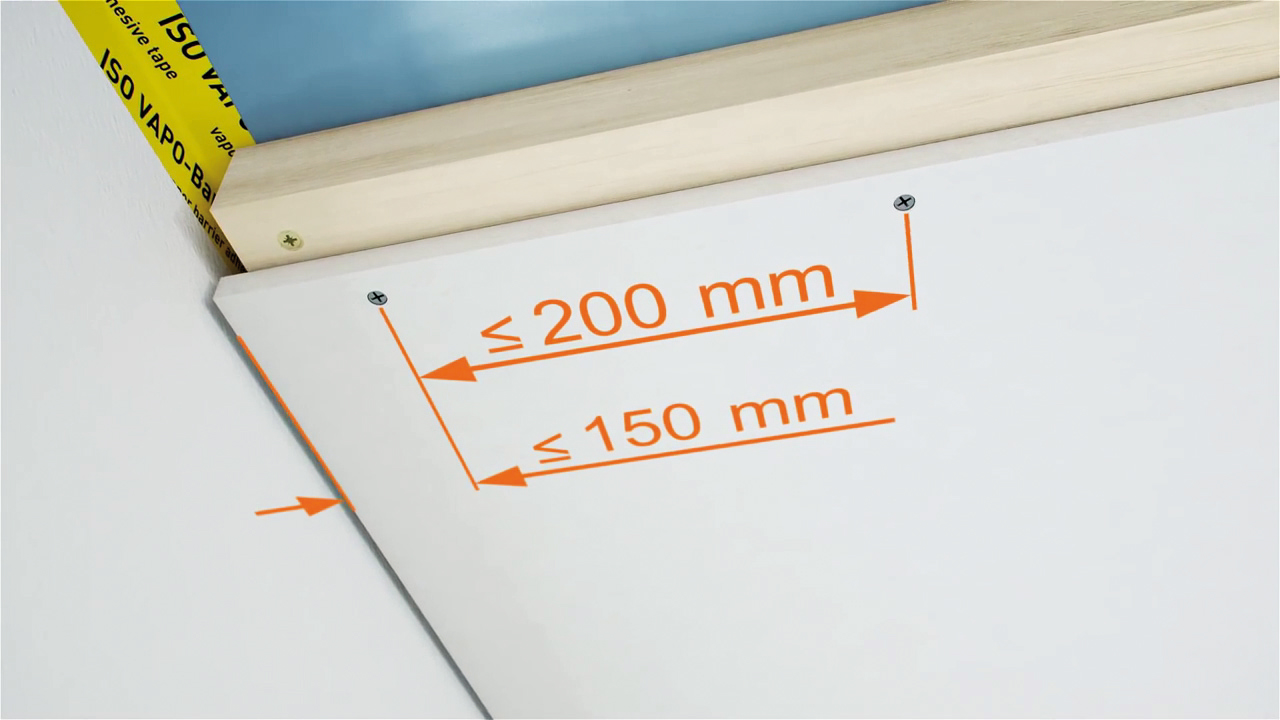

10 | Prvรก doska
Oplรกลกtenie podkrovia sadrovlรกknitou doskou sa zaฤne oplรกลกtenรญm stropu, potom sa dosky osadia na ลกikmรบ a nakoniec na spodnรบ zvislรบ ฤasลฅ. Prvรก doska sa uloลพรญ vo vzdialenosti 5 mm od ลกtรญtovej steny. Osovรก vzdialenosลฅ prvej skrutky od hrany dosky nesmie prekroฤiลฅ 150 mm. Vzdialenosลฅ medzi skrutkami mรก byลฅ max. 500 mm.

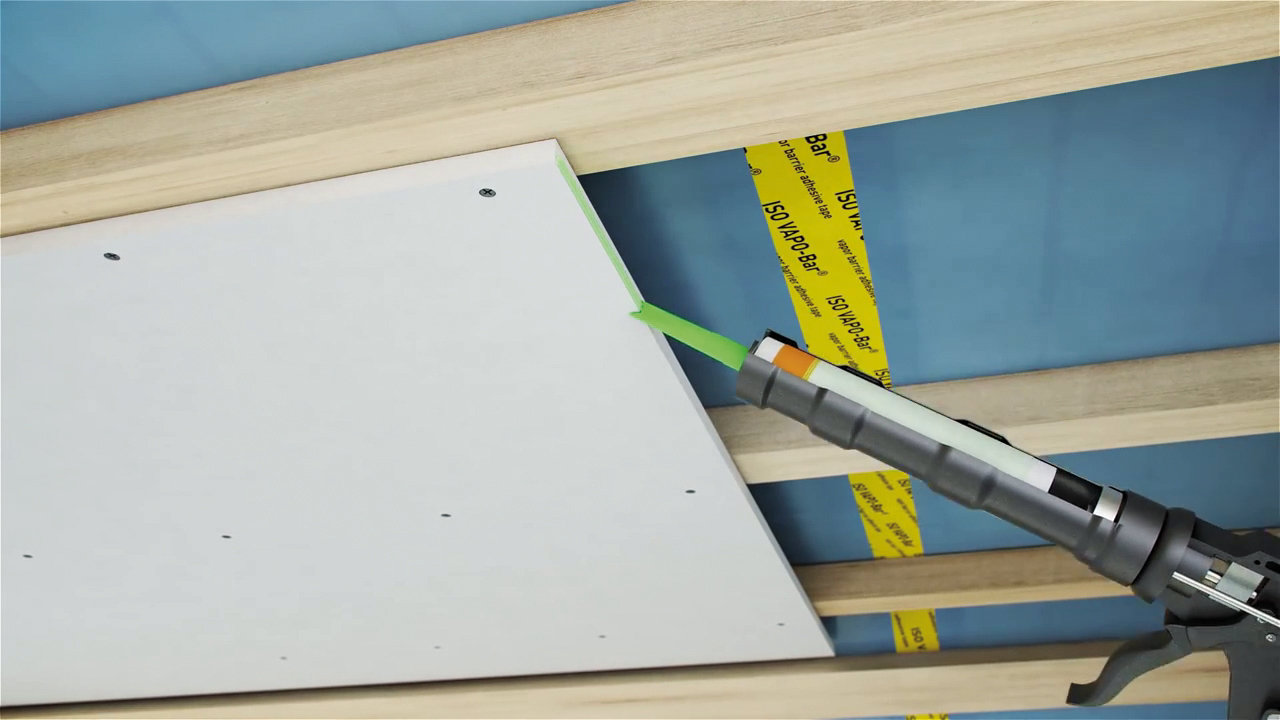

11 | ล kรกrovacie lepidlo na hranu
Na hranu dosky sa nanesie pomocou aplikaฤnej piลกtole ลกkรกrovacie lepidlo. Pruh lepidla sa musรญ naniesลฅ do stredu hrany dosky a lepidlo sa nesmie dostaลฅ aลพ na spodnรบ konลกtrukciu.

12 | Druhรก doska
ฤŽalลกia doska sa pritlaฤรญ na hranu dosky s nanesenรฝm ลกkรกrovacรญm lepidlom tak, aby lepidlo vyplnilo celรบ ลกkรกru. Sadrovlรกknitรก doska sa potom pripevnรญ na drevenรบ podkonลกtrukciu upevลˆovacรญmi rรฝchloreznรฝmi skrutkami.

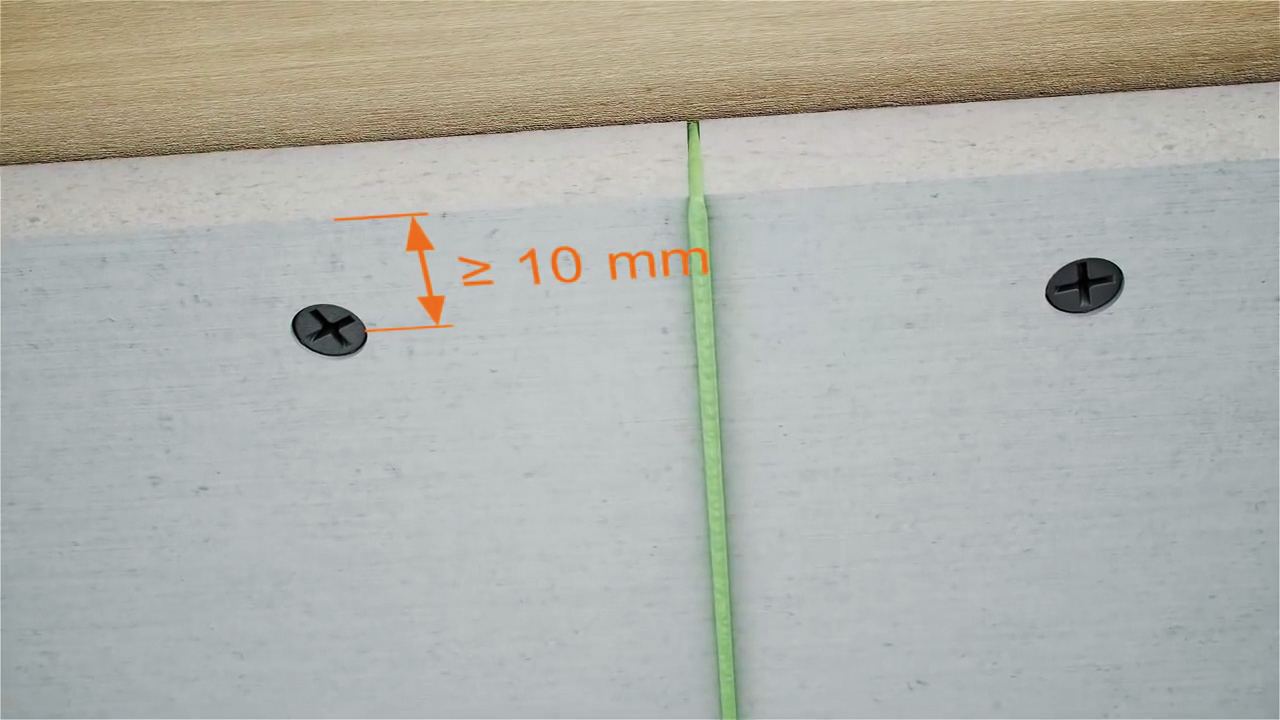

13 | Prvรฝ rad skrutiek
Prvรฝ rad skrutiek sa montuje od hrany dosky vo vzdialenosti max. 10 mm.

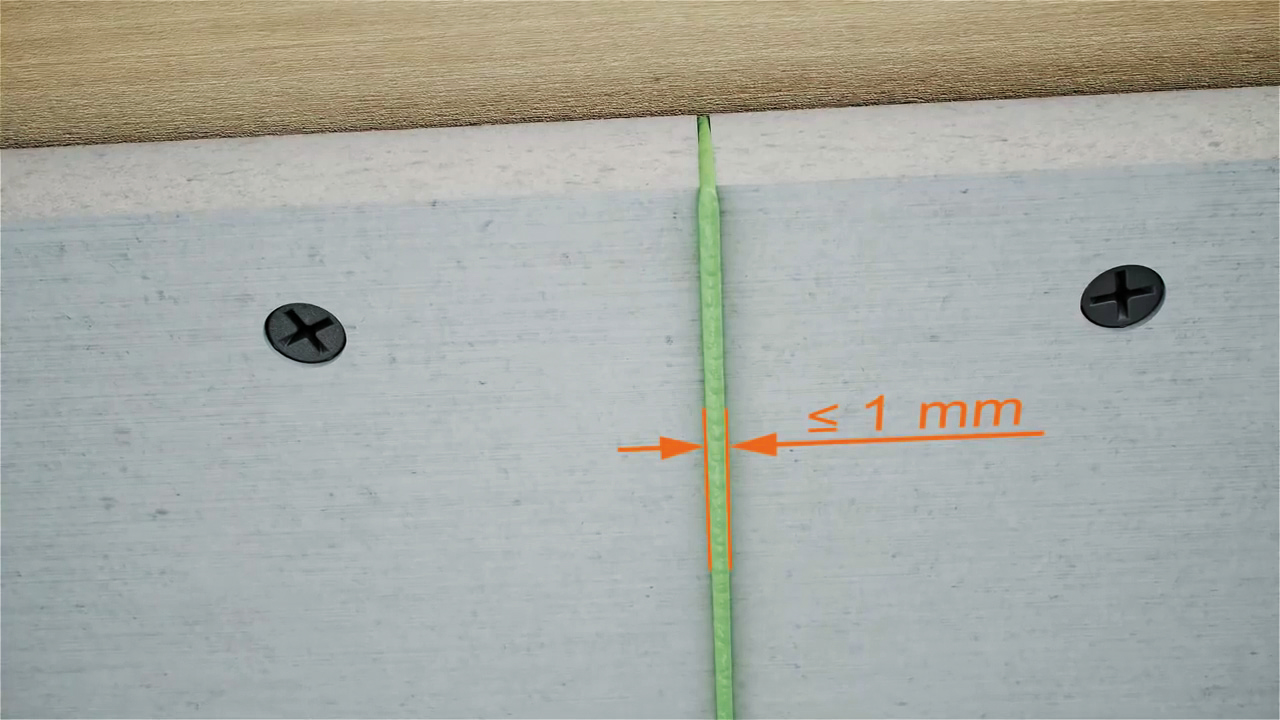

14 | ล kรกra medzi doskami
ล รญrka ลกkรกry medzi doskami nesmie byลฅ po zlepenรญ vรคฤลกia ako 1 mm.

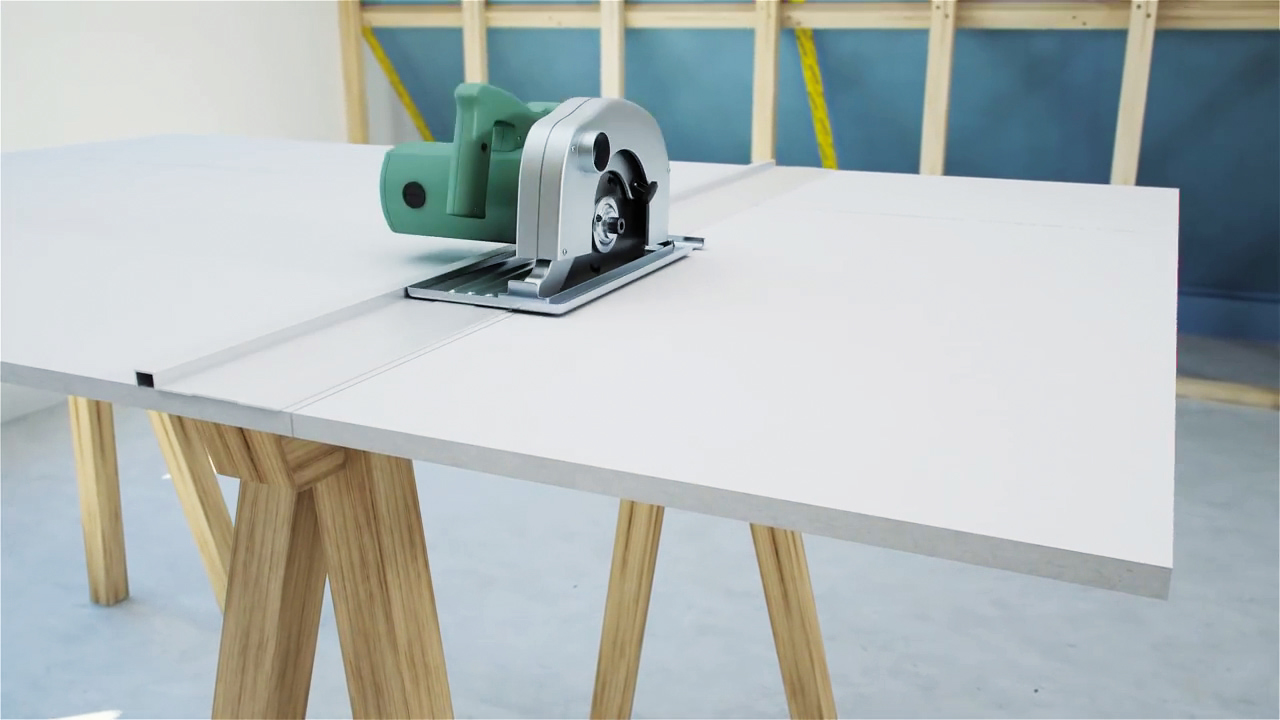

15 | รšprava dฤบลพky dosky
Rozmer poslednej dosky v prvom rade sa upravรญ podฤพa potreby. Miesto rezu sa oznaฤรญ pravรญtkom a ceruzkou. Treba pamรคtaลฅ na poลพadovanรบ ลกรญrku ลกkรกry na tmelenie (1/2 hrรบbky dosky). Potrebnรก dฤบลพka dosky sa odreลพe priamoฤiarou elektrickou pรญlou alebo noลพom na sadrokartรณn.

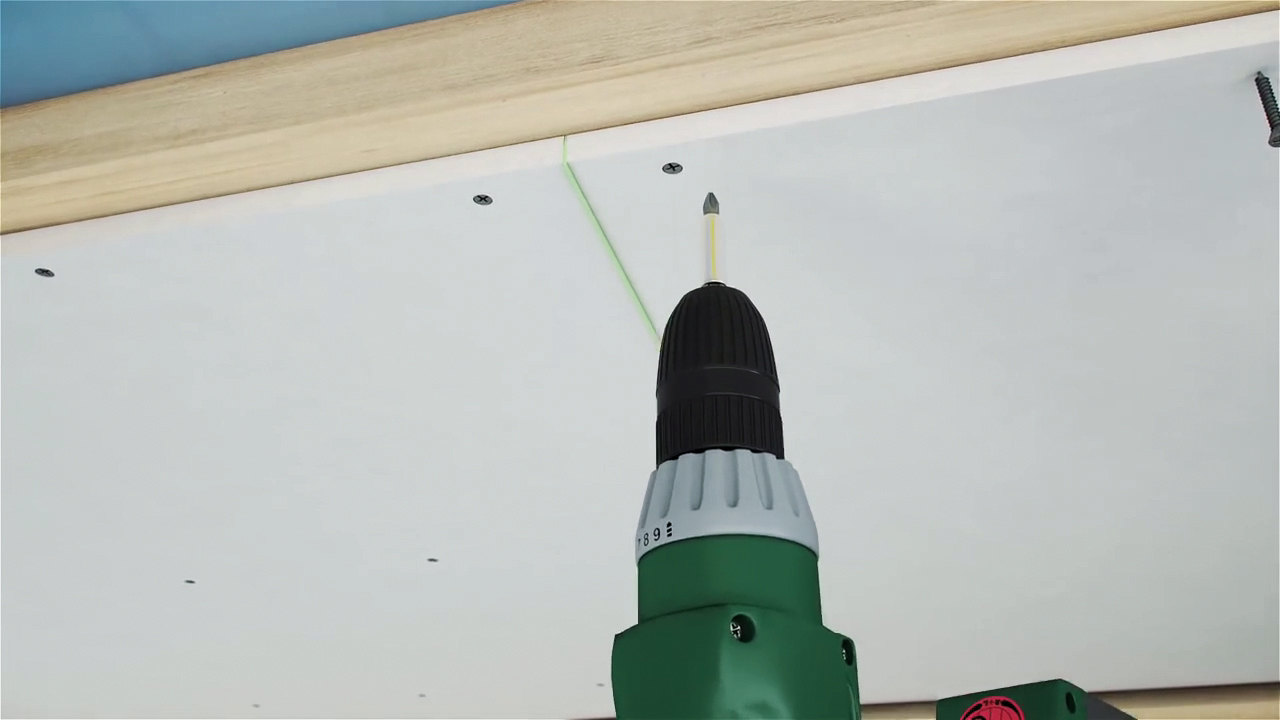

16 | Skrutkovanie dosiek
Dosky sa upevnia tak, aby nedoลกlo k vzniku napรคtia. Skrutkovanie pozdฤบลพ upevลˆovacรญch osรญ sa musรญ realizovaลฅ od stredu dosky k okrajom alebo od jednรฉho okraja dosky k druhรฉmu. Doska sa nesmie pripevniลฅ najskรดr vo vลกetkรฝch rohoch a potom v strede. Musรญ byลฅ pritlaฤenรก na podkonลกtrukciu.

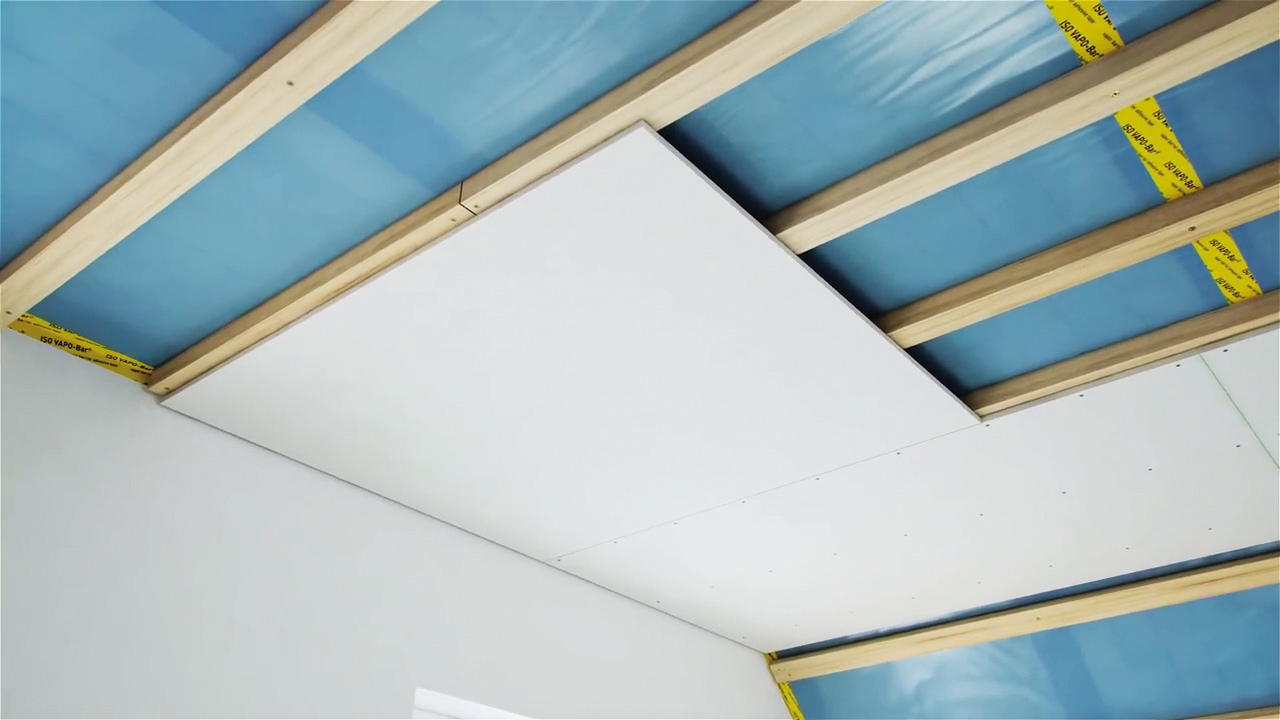

17 | Doska druhรฉho radu
Prvรก doska druhรฉho radu sa osadรญ na podkonลกtrukciu na vรคzbu. Vzdialenosลฅ dosky od ลกtรญtovej steny musรญ byลฅ min. 5 mm.

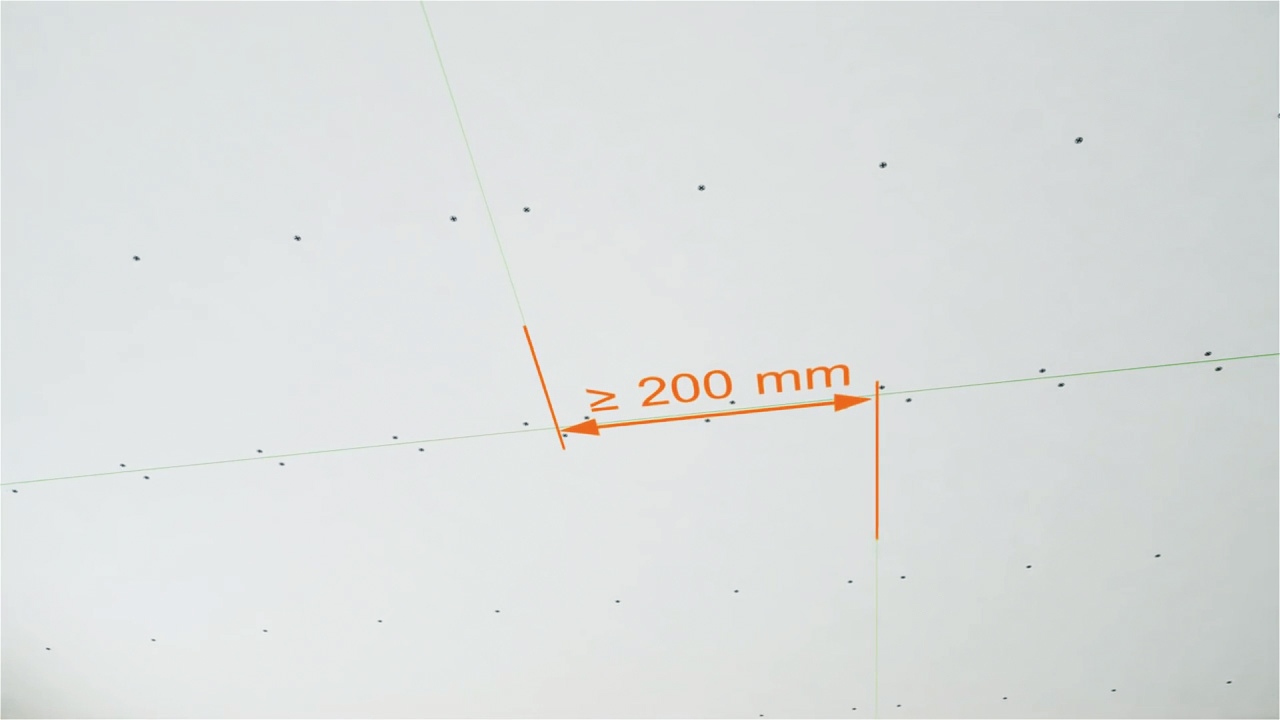

18 | Presah dosiek
ฤŽalลกie dosky sa kladรบ tak, aby nevznikali vodorovnรฉ ลกkรกry. Presah medzi doskami musรญ byลฅ vรคฤลกรญ ako 200 mm.

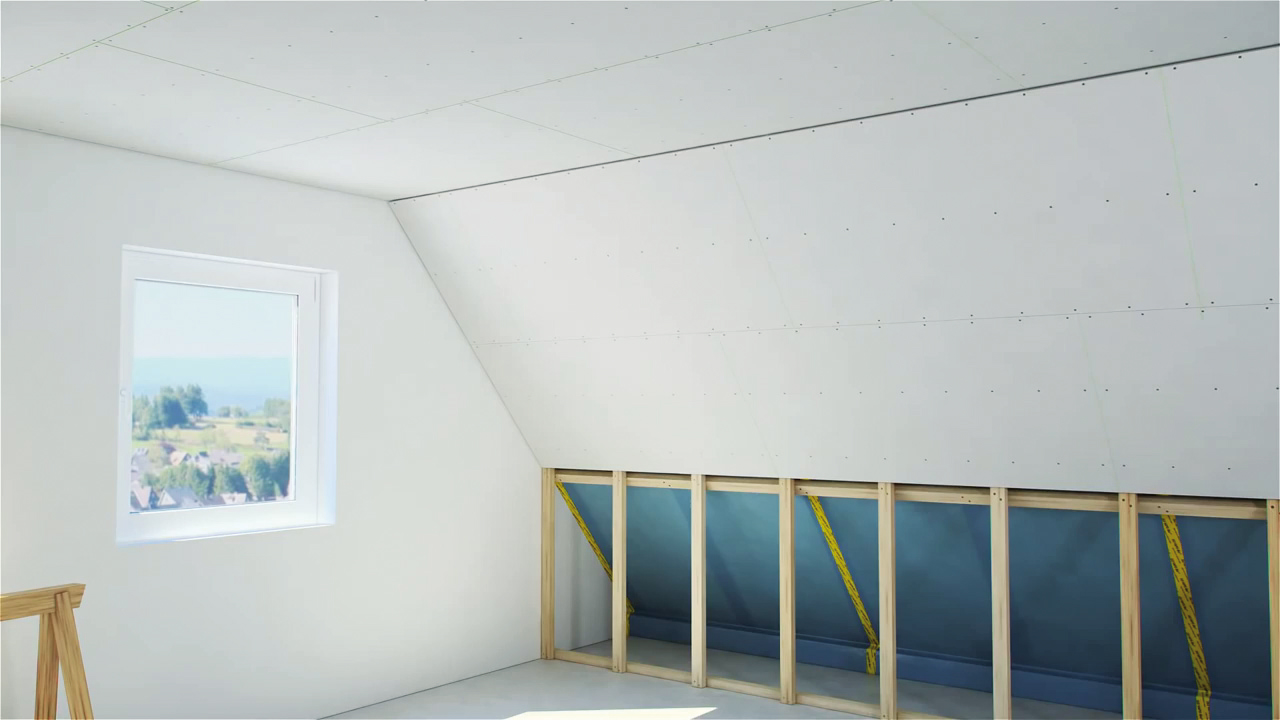

19 | Oplรกลกtenie ลกikminy
Po dokonฤenรญ oplรกลกtenia stropu sa sadrovlรกknitรฉ dosky pripevnia na streลกnรบ ลกikminu.

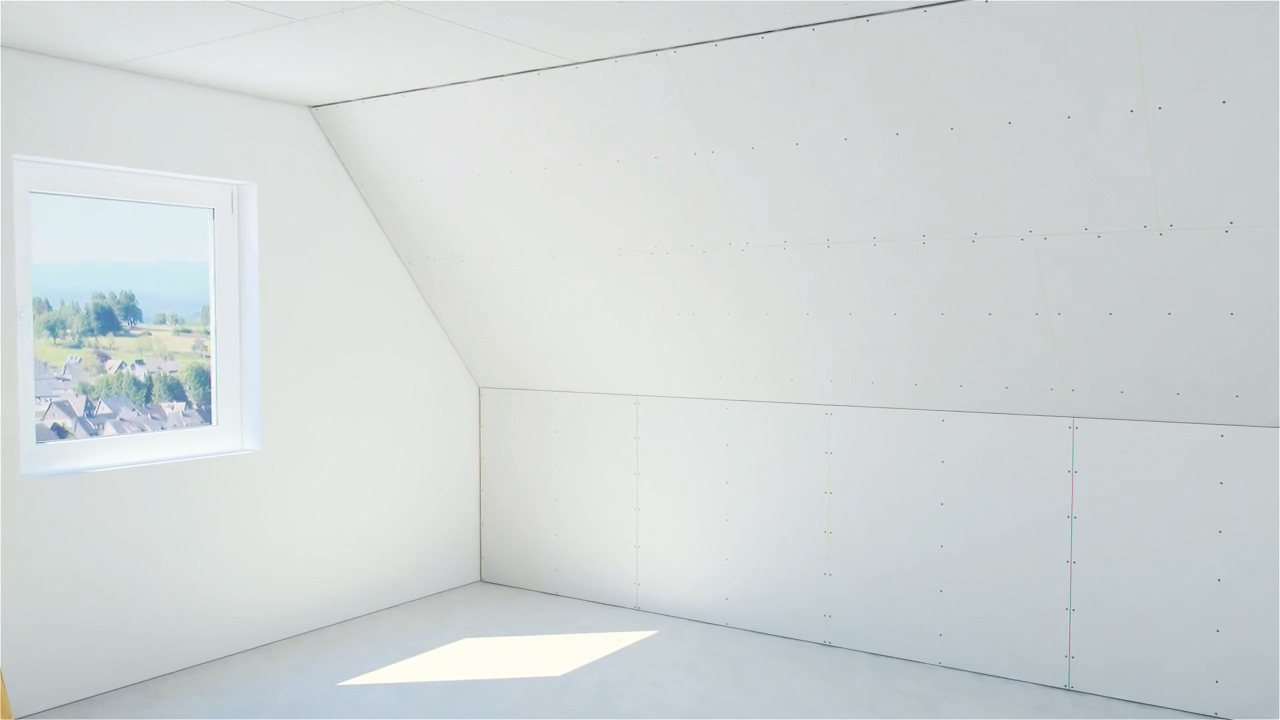

20 | Oplรกลกtenie zvislej steny
Ako poslednรฉ sa realizuje oplรกลกtenie zvislej steny. Medzi doskami na zvislej ploche a ลกikmine rovnako nesmรบ vznikaลฅ priebeลพnรฉ ลกkรกry.

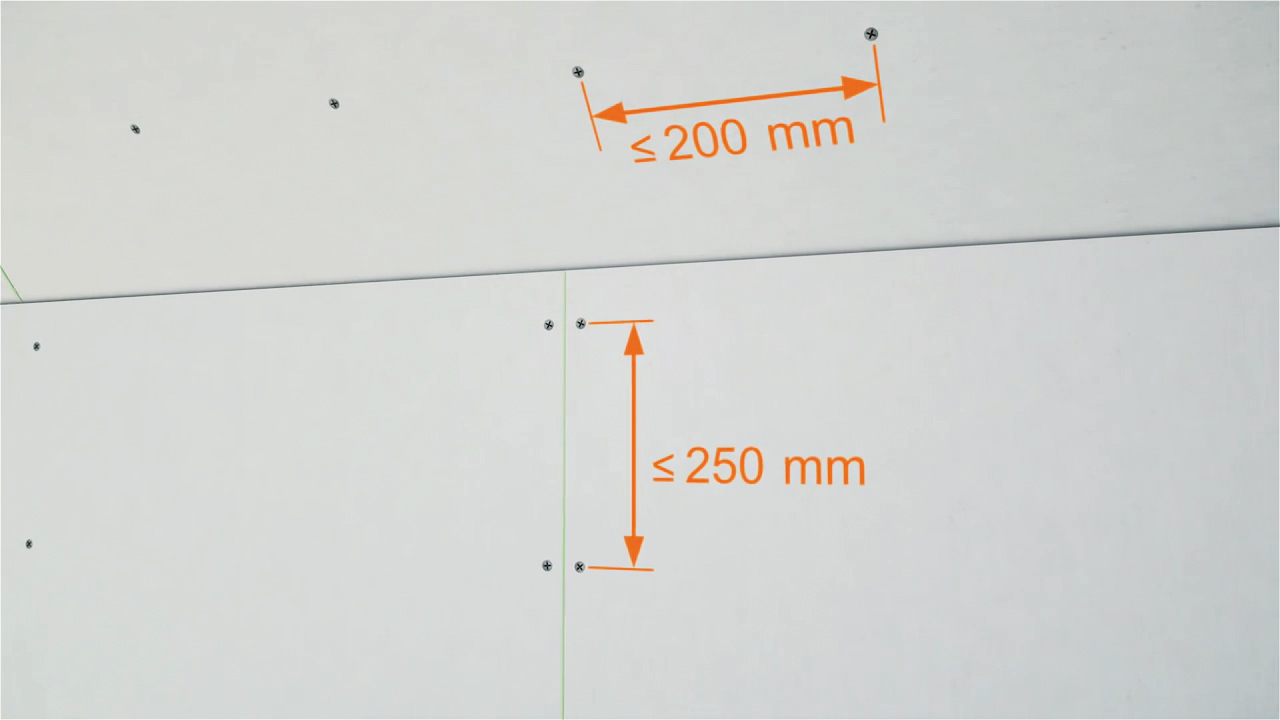

21 | Osovรก vzdialenosลฅ skrutiek
Na zvislej stene nesmie byลฅ osovรก vzdialenosลฅ medzi upevลˆovacรญmi skrutkami dosiek vรคฤลกia ako 250 mm. Na ลกikmej ฤasti strechy viac ako 200 mm.

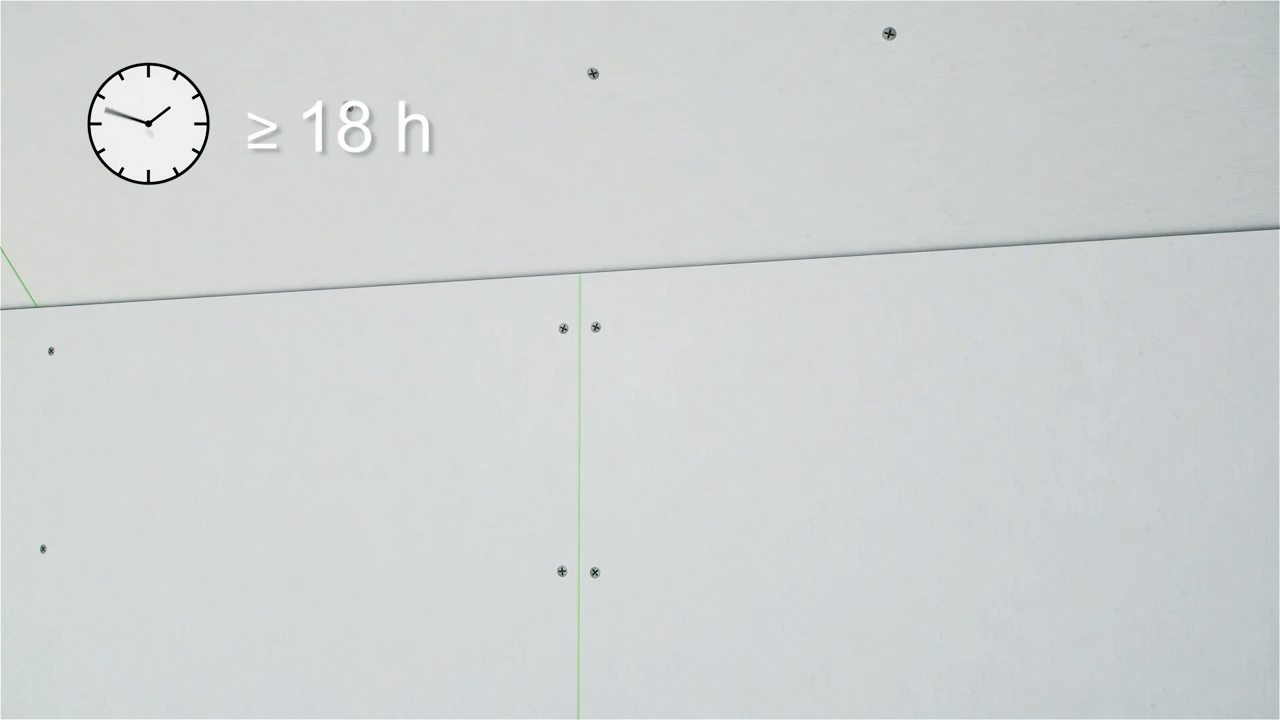

22 | Stvrdnutie lepidla
Po namontovanรญ sadrovlรกknitรฝch dosiek je potrebnรฉ dodrลพaลฅ technologickรบ prestรกvku 18 aลพ 36 h na stvrdnutie ลกkรกrovacieho lepidla medzi doskami.

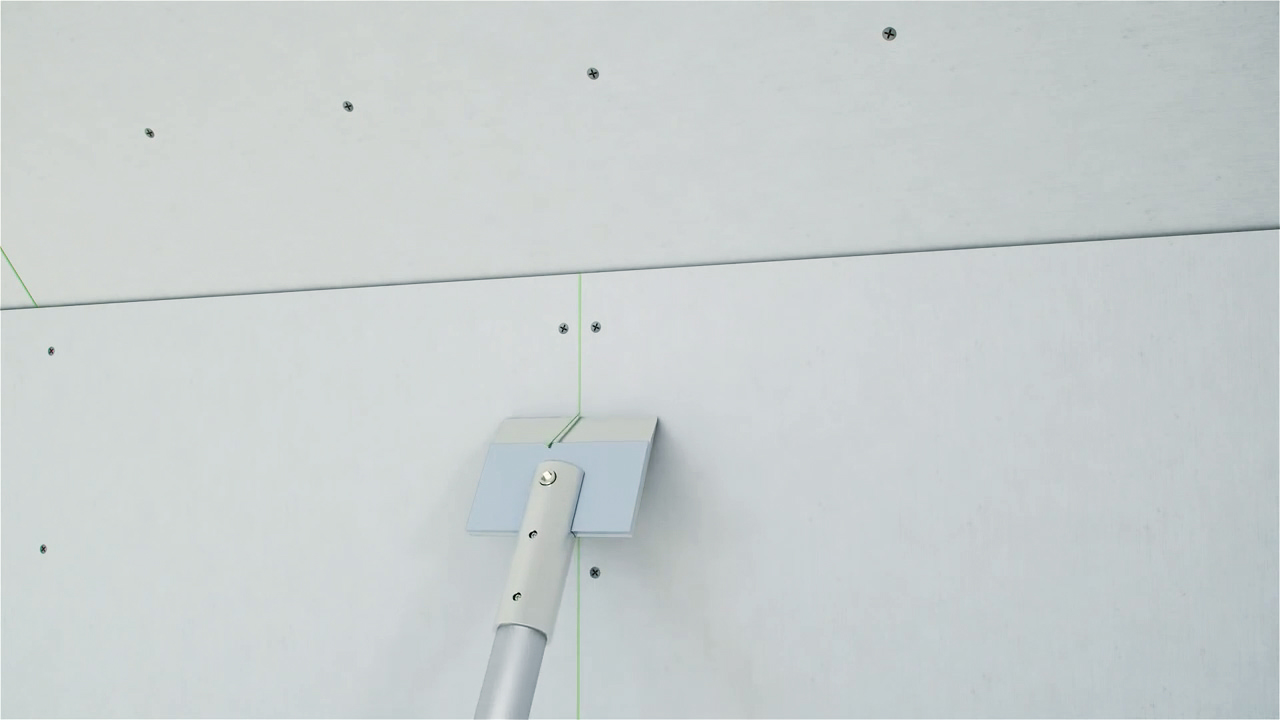

23 | Odstrรกnenie prebytoฤnรฉho lepidla
Prebytoฤnรฉ ลกkรกrovacie lepidlo sa odstrรกni pomocou ลกpachtle alebo ลกirokรฉho dlรกta.

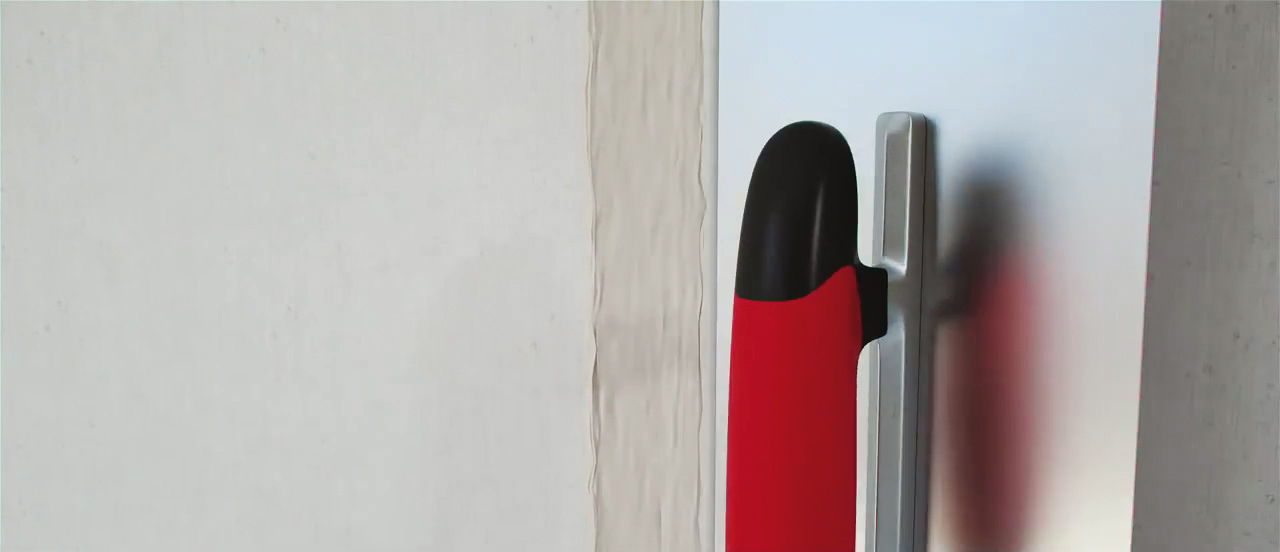

24 | Tmelenie ลกkรกr
ล kรกry medzi doskami a zapustenรฉ rรฝchloreznรฉ skrutky sa pretmelia ลกkรกrovacรญm tmelom alebo jemnรฝm finรกlnym tmelom, prรญpadne ploลกnou sadrovou stierkou. ล รญrka ลกkรกr musรญ maลฅ rozmer 1/2 hrรบbky dosky.

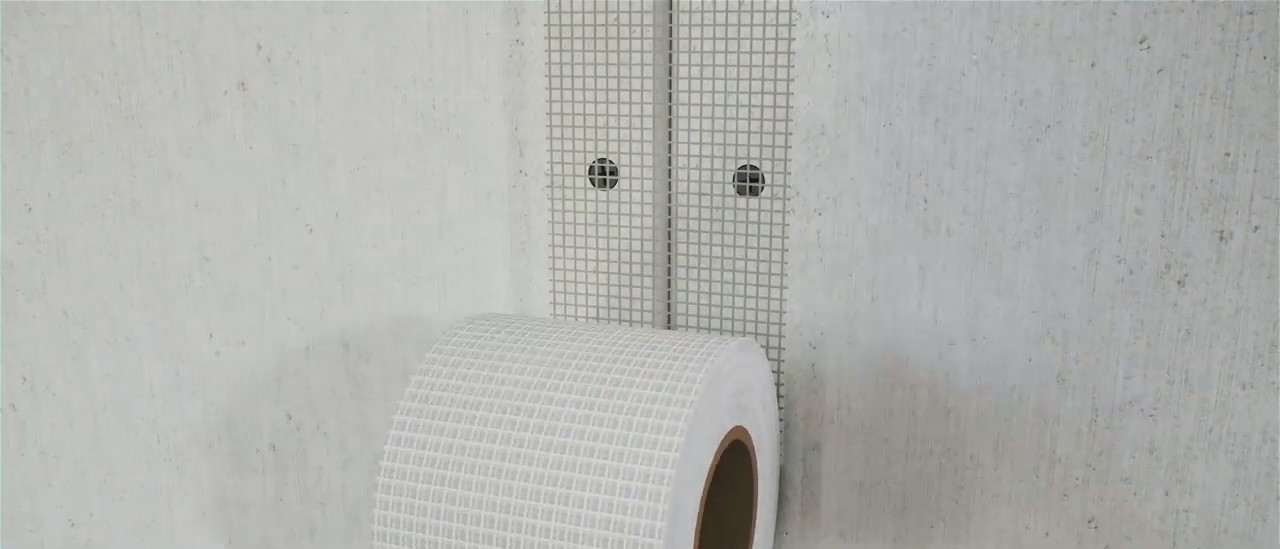

25 | Armovacia pรกska
ล kรกry medzi sadrovlรกknitรฝmi doskami s profilovanou hranou (TB hrana) sa prekryjรบ najskรดr samolepiacou armovacou pรกskou.

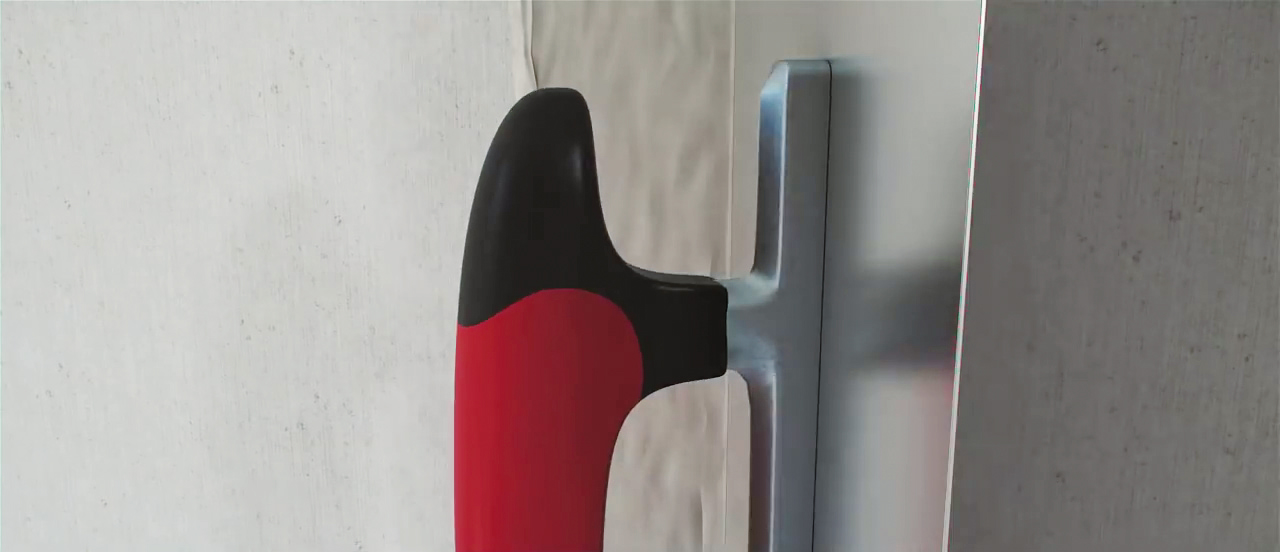

26 | Pretmelenie armovacej pรกsky
Nรกsledne sa ลกkรกra pretmelรญ ลกkรกrovacรญm tmelom, ktorรฝ sa pretlaฤรญ cez okรก armovacej pรกsky do jadra ลกkรกry, ลกikmรก ฤasลฅ sa dรดkladne vyplnรญ.

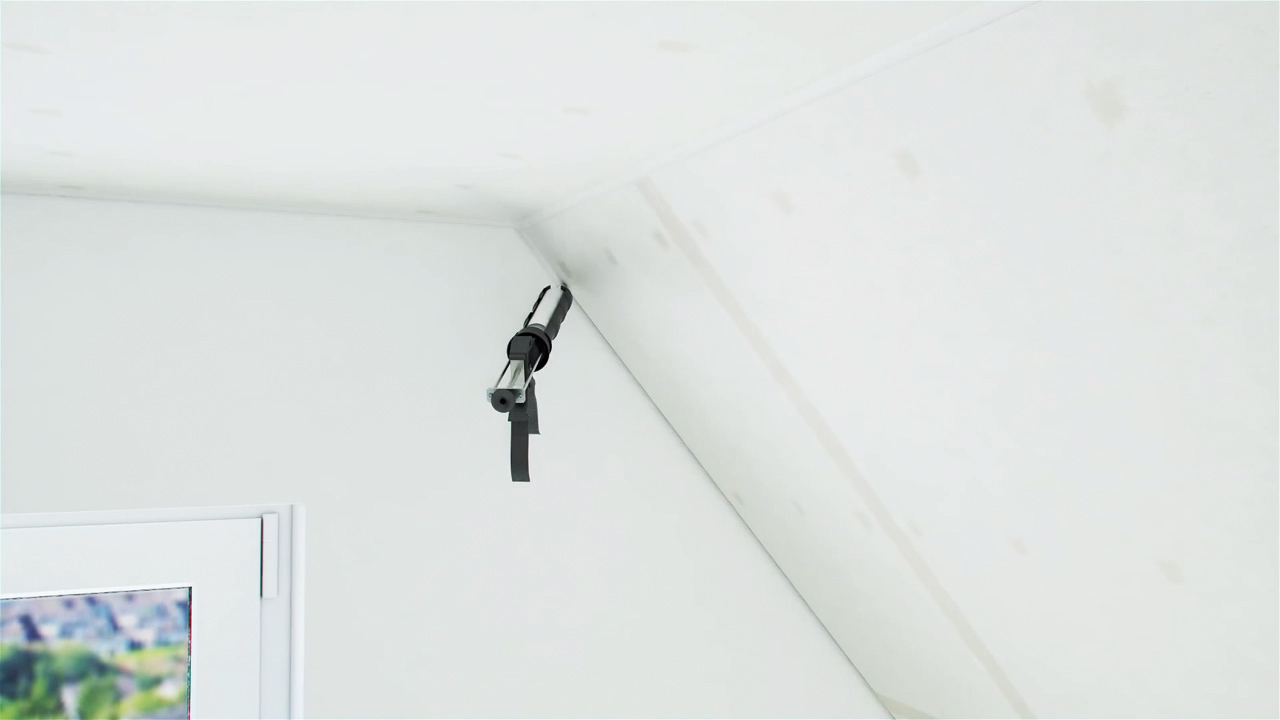

27 | ล kรกra medzi stenou a doskou
Napojenie dosiek na materiรกly inรฉho druhu โ€“ napr. omietka, betรณn, murivo alebo drevo โ€“ nesmie byลฅ pevnรฉ. Miesto spoja sa preto vyplnรญ trvalo pruลพnรฝm tesniacim materiรกlom, separaฤnou pรกskou, ukonฤovacรญm profilom alebo UD-profilom.

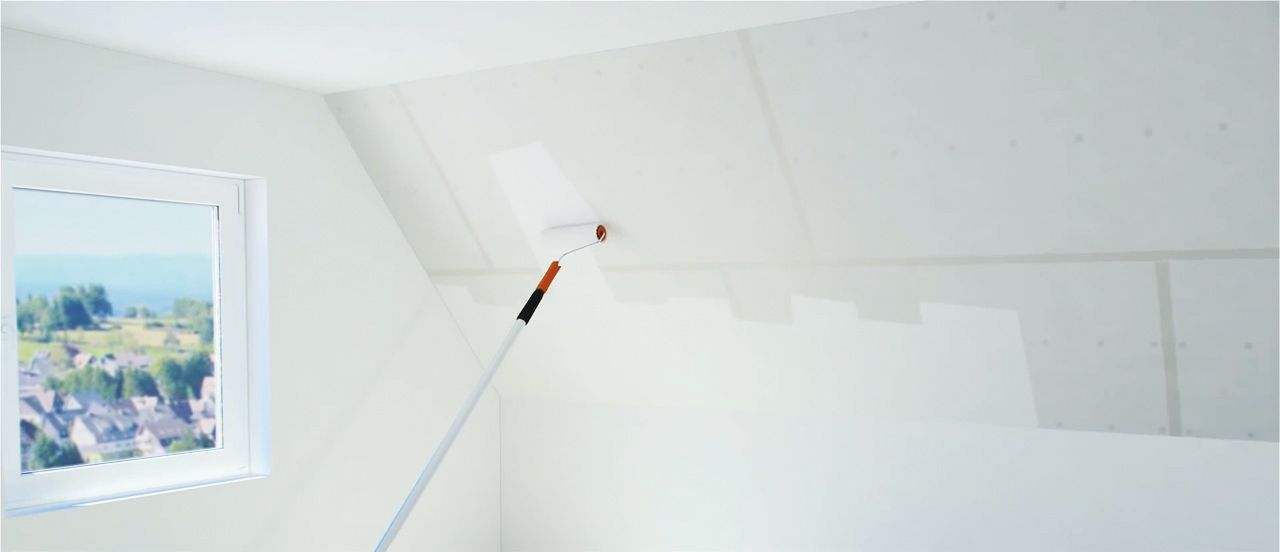

28 | Finรกlna รบprava
Pred finรกlnou povrchovou รบpravou musรญ byลฅ vlhkosลฅ sadrovlรกknitรฝch dosiek niลพลกia ako 1,3 % (po 48 h od finรกlneho tmelenia pri relatรญvnej vlhkosti vzduchu 70 % a teplote vyลกลกej ako 15 ยฐC). Plocha vrรกtane ลกkรกr musรญ byลฅ suchรก, pevnรก, bez ลกkvล•n a prachu.

Info o materiรกli:

ยป Sadrovlรกknitรก doska zo zmesi sadry a celulรณzovรฝch vlรกkien z rozomletรฉho papiera, hrรบbka 10 alebo 12,5 mm, rozmery: 1 000 ร— 1 200 mm.

ฤŒo budete potrebovaลฅ:

Sadrovlรกknitรก doska, tzv. jednomuลพnรก
Fermacell FC 10 doska
rozmery: 1 500 ร— 1 000 ร— 10 mm, m2 5,88 โ‚ฌ
Fermacell FC 12,5 doska
rozmery: 1 500 ร— 1 000 ร— 12,5 mm, m2 7,02 โ‚ฌ
alebo
Fermacell FC Greenline doska 10 mm
rozmery: 1 500 ร— 1 000 ร— 10 mm, m2 7,14 โ‚ฌ
alebo
Fermacell FC 10 TB doska
rozmery: 1 500 ร— 1 000 ร— 10 mm, m2 ?? โ‚ฌ

Rรฝchloreznรฉ skrutky
Fermacell rรฝchloskrutky
3,5 ร— 30 mm, balenie 1 000 ks, ลกkatuฤพa 16,80 โ‚ฌ

ล kรกrovacie lepidlo
Fermacell ลกkรกrovacie lepidlo
kartuลกa 310 ml alebo fรณliovรฉ balenie 580 ml, 310 ml 8,64 โ‚ฌ

ล kรกrovacรญ tmel
Fermacell ลกkรกrovacรญ tmel
papierovรฉ vrece, 5 a 20 kg, 5 kg 4,74 โ‚ฌ

Jemnรฝ finรกlny tmel
Fermacell jemnรฝ finรกlny tmel
plastovรฉ vedro, 3 a 10 l, 10 l 31,08 โ‚ฌ

Samolepiaca armovacia pรกska
Fermacell TB sklotextilnรก pรกska
ลกรญrka: 60 mm, kotรบฤ, 45 m 5,52 โ‚ฌ

Tepelnรก izolรกcia

Parotesnรก fรณlia

Tesniaca pรกska

Trvalo pruลพnรฝ tesniaci tmel

Nรกradie a pomรดcky
akumulaฤnรฝ skrutkovaฤ
vodovรกha
drevenรฉ podloลพky
aplikaฤnรก piลกtoฤพ
pravรญtko
ceruzka
meter
priamoฤiara elektrickรก pรญla
nรดลพ na sadrokartรณn
ลกpachtฤพa
ลกirokรฉ dlรกto

Tip

Rieลกenie pre streลกnรฉ nadstavby
Tzv. jednomuลพnรฉ sadrovlรกknitรฉ dosky sรบ zhotovenรฉ zo zmesi sadry a vlรกkien celuรณzy zo zomletรฉho papiera. Papierovรฉ vlรกkna spevลˆujรบ sadru v celom priereze, a tak zvyลกujรบ jej pevnosลฅ. Doska s hrรบbkou 12,5 mm zabudovanรก do prieฤky alebo steny unesie zaลฅaลพenie na skrutke s rozperkou 100 kg bez vystuลพenia alebo spodnej konลกtrukcie. Sรบ vhodnรฉ na pouลพitie v podkrovnej vรฝstavbe a streลกnรฝch nadstavbรกch. Sendviฤovรฉ panely s drevenรฝm rรกmom oplรกลกtenรฝm sadrovlรกknitรฝmi doskami prenรกลกajรบ zvislรฉ aj vodorovnรฉ zaลฅaลพenie napr. strechy pri hrรบbke steny 100 mm. Pritom jej hmotnosลฅ nie je vรคฤลกia ako 40 kg/m2.



TEXT: spracovanรฉ z podkladov firmy Fermacell
FOTO: Fermacell
