Veľkorozponové konštrukcie šetria životné prostredie

Partneri sekcie:

Architekti, inžinieri konštruktéri a, samozrejme, aj investori už dávno vedia o nesporných výhodách stavieb s veľkým rozpätím nosných prvkov. Azda najpodstatnejšou je flexibilita priestorov bez oporných stĺpov vo výrobných halách, parkovacích domoch, administratívnych budovách či športových areáloch. Z technického hľadiska je prioritou nosnosť a stabilita konštrukcie, z pohľadu investícií čo najnižšie náklady. Do popredia sa však dostáva aj posudzovanie ekologického aspektu. Dobrou správou je, že využívanie nových technológií vo výrobe a výstavbe betónových a drevených konštrukcií môže byť ohľaduplné nielen k životnému prostrediu, ale v konečnom dôsledku aj k peňaženke investora. Porozprávali sme sa so zástupcami troch spoločností, ktoré majú s konštrukciami tohto typu skúsenosti, o úspornosti ich riešení a ich ekologickom prínose.

02 01bttpanel big image
027 kasperimg 1021 big image
025cobiax teoria big image
023kasperimg 1011 big image
06 05 montazhalajicin big image
04 cobiax teoria 21 big image
04 2b bocny pohlad 1 big image
03 cobiax teoria 14 big image
Technicko-obchodný zástupca spoločnosti Franz Oberndorfer GmbH & Co KG na Slovensku Ing. Tomáš Tupý hovorí o možnosti využitia betónových veľkorozponových prefabrikátov: „Veľkorozponové konštrukcie poskytujú investorovi voľnú dispozíciu prevádzkových priestorov, napríklad pri po­užití v parkovacích domoch zjednodušujú prevádzku, keďže parkovanie nie je obmedzované stĺpmi nosnej konštrukcie. Betónové veľkorozponové konštrukcie možno použiť pri všetkých druhoch pozemných stavieb – od kín, garáží, skladovacích hál až po kancelárske a obytné budovy. Výhodou takto postavených priestorov je veľká variabilita dispozičného usporiadania.“

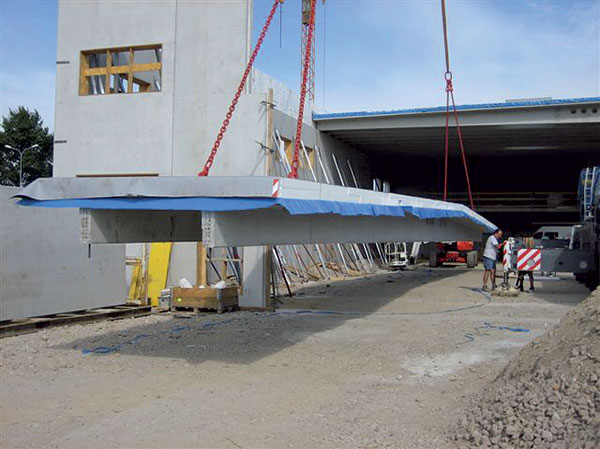

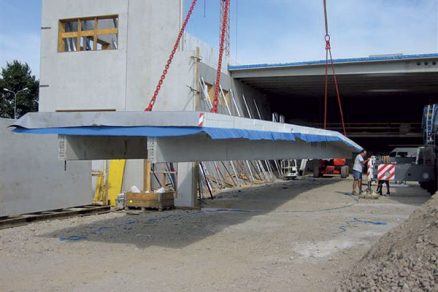

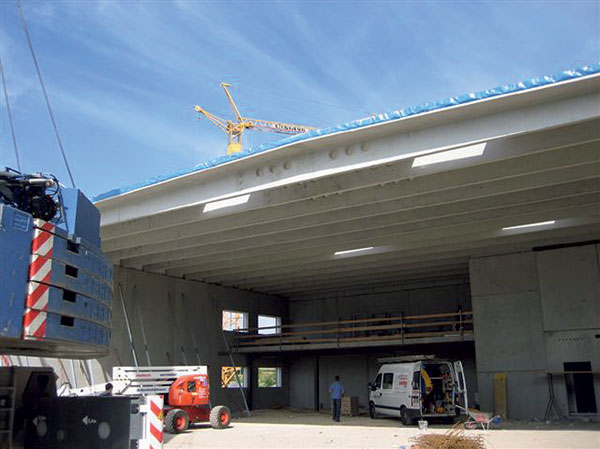

Systém montáže prefabrikovaných železobetónových prvkov prináša na stavbe mnohé výhody. Minimalizuje sa potreba debnenia a podstojkovania na stavbe. Zjednodušuje sa organizácia stavby a potrebný počet pracovníkov. T. Tupý upresňuje: „Jedna montážna skupina (traja-štyria montéri) dokáže osadiť približne 25 až 30 stĺpov, prípadne prievlakov za jeden pracovný deň. Pri stropných konštrukciách je rýchlosť montáže približne 60 m2 za hodinu.“ Ako príklad úsporného riešenia nielen z finančného hľadiska, ale aj z pohľadu vplyvu výstavby na životné prostredie uvádza nové prefabrikované TT-panely: „Na vrchnú časť prefabrikátu, ktorá má sklon 2,67 %, je skrutkami pripevnená izolačná vrstva v hrúbke až do 30 cm. Skladba strešného plášťa pozostáva z geotextílie, parozábrany, tepelnej izolácie a povlakovej krytiny. Masívna konštrukcia zabezpečuje požiarnu odolnosť REI 90, dobrú nepriezvučnosť a podľa požiadaviek tepelnú ochranu vďaka voliteľnej hrúbke tepelnej izolácie. Na subtílnych vyľahčených paneloch so šírkou 3 m a výškou 80 cm s rozponom maximálne 30 m možno už pri výrobe umiestniť svetlíkové otvory. Povrchová úprava znižuje náklady na dokončovacie práce a výrazne minimalizuje mokré procesy, stavba navyše nemusí schnúť. Mnoho inštalačných a kompletizačných úkonov, ako sú elektroinštalácie, rozvody TZB a zabudovanie prerušení tepelných mostov, sa dá premiestiť do haly, kde sú stále podmienky, bez obmedzenia vrtochmi počasia.“

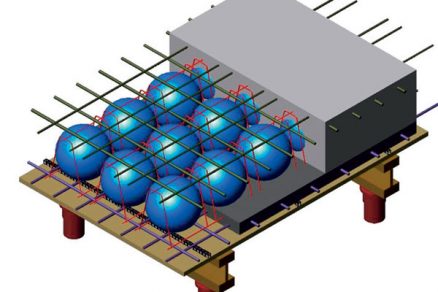

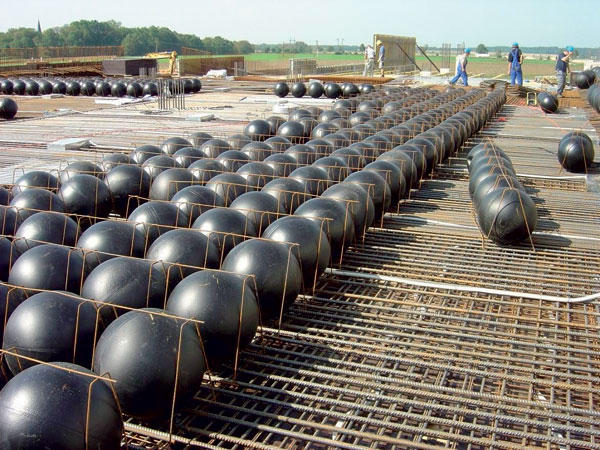

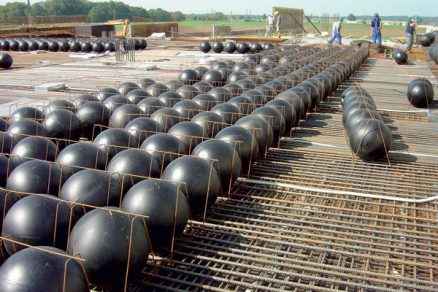

Pomerne nová na slovenskom trhu je výstavba veľkorozponových konštrukcií systémom Cobiax, ktorý využíva odľahčenie betónovej konštrukcie pomocou priestorových modulárnych vyľahčovacích telies. Moduly v tvare gule alebo sploštenej gule pôsobia ako stratené debnenie na vytvorenie vnútorného prázdneho priestoru.
Ing. Karol Hochschorner zo spoločnosti STAV CONTACT plus, s. r. o., ktorá firmu Cobiax Technologies zastupuje na Slovensku, vysvetľuje: „Systém eliminuje betón zo stropov všade tam, kde nie je potrebný z hľadiska statiky pri súčasnej optimalizácii hrúbky dosky, rozpätia a množstva materiálu. Dosiahneme tak aj nižšiu hmotnosť konštrukcie a celkové zaťaženie základov. Znižuje sa riziko deformácie a doska môže byť tenšia.“

Moduly vyzerajú ako lopty na hranie, majú rôzny priemer až do 45 cm. Pri porovnaní s masívnou doskou rovnakého rozpätia je hrúbka dosky so zabudovanými modulmi až o 10 % nižšia a dosahuje až o 40 % nižšiu hmotnosť. Ing. K. Hochschorner dopĺňa: „Veľkorozponové konštrukcie so systémom Cobiax s rovnakou hmotnosťou ako masívna doska majú síce takmer o polovicu väčšiu hrúbku stropu, ale dosahujú o 35 až 45 % väčšie rozpätie. Konštrukcie sú odolnejšie proti zemetraseniu, poskytujú veľkú priestorovú voľnosť, pričom montáž je jednoduchá.“ Zdôrazňuje aj ekologický aspekt technológie: „Znížením spotreby betónu o 1 m3 sa vyprodukuje približne o 210 kg CO2 menej.“
–>–>

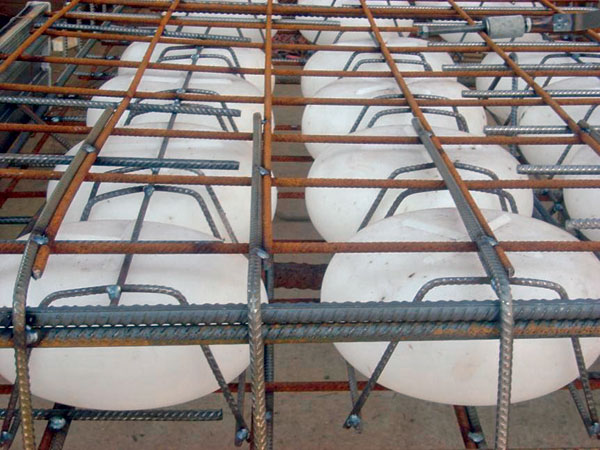

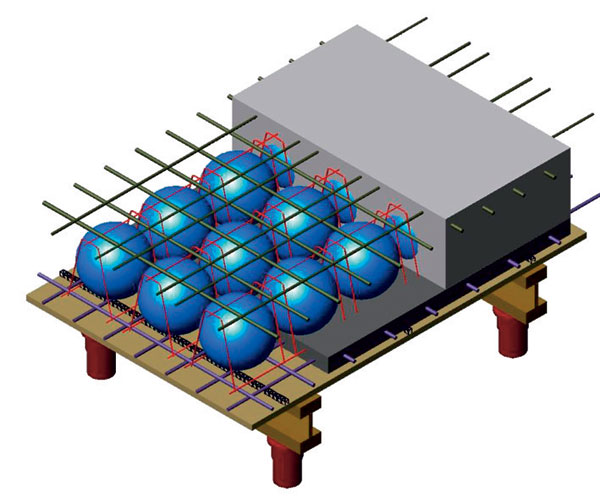

  Odľahčený priestor vytvorený modulmi Cobiax slúži ako dištančná podpora hornej vrstvy výstuže dosky a je merateľný podľa platných noriem.

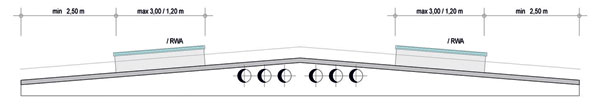

Rez a bočný pohľad na TT-panel s možnosťou zabudovania strešných svetlíkov

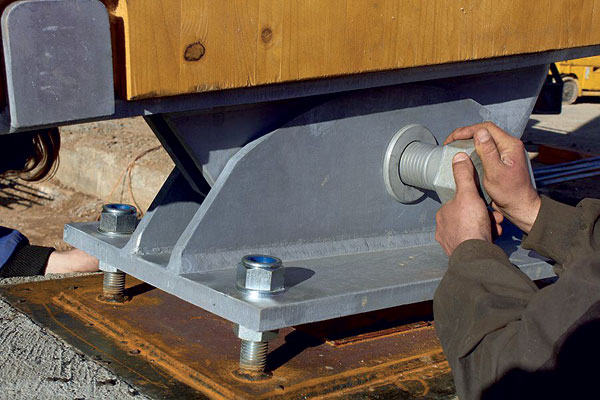

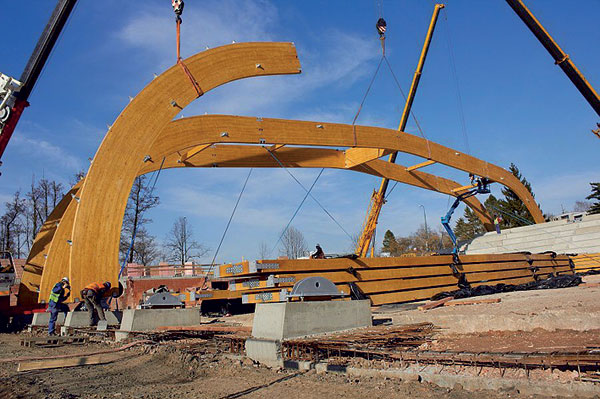

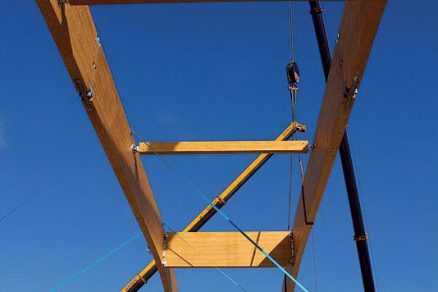

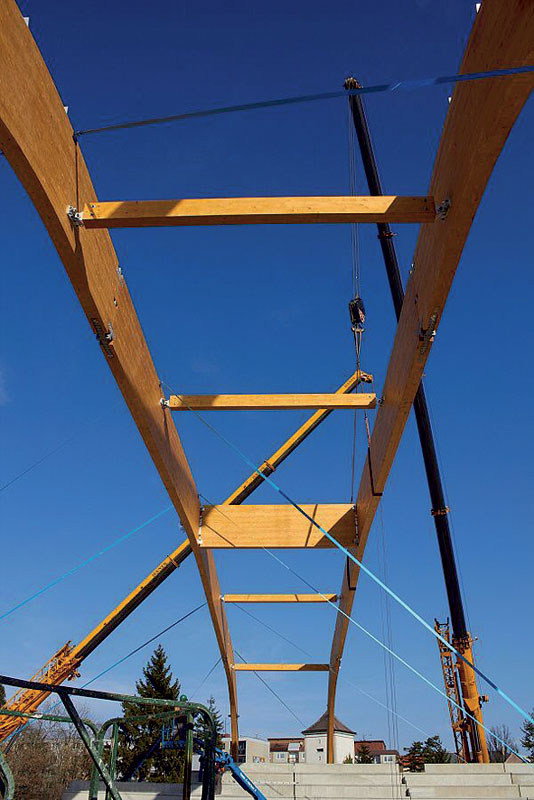

Stavby s konštrukciou z lepených drevených nosníkov majú celkom odlišný charakter ako iné veľkorozponové konštrukcie. Na otázku, aké sú výhody použitia dreva odpovedá Ing. Zbyněk Šrůtek zo spoločnosti KASPER CZ, s. r. o.: „V prvom rade je drevo prírodný materiál a zároveň obnoviteľný zdroj surovín. Drevené konštrukcie dosahujú najlepšie porovnávacie parametre v metodike hodnotenia životných cyklov budov (LCA), kde sa budovy posudzujú takpovediac od kolísky do hrobu. Energetická náročnosť na výrobu, dopravu a montáž drevených konštrukcií, ktoré musia preniesť požadované zaťaženie, je minimálna. Z toho vyplýva aj priaznivý pomer ceny k výkonu.“

Použitie drevených konštrukčných prvkov je zvyčajne pre stavbu prínosom, pri veľkých rozpätiach navyše um konštruktérov vyzdvihuje silu prírody. Z. Šrůtek potvrdzuje: „Architektonický vzhľad a estetika stavby je veľká výhoda. Poznatkov o tom, ako drevo pracuje, je čoraz viac a to nám pomáha pri vývoji nových konštrukčných systémov, kvalitnom opracovaní dreva a vyhotovení všetkých detailov. Drevená konštrukcia má nízku hmotnosť a dlhú životnosť, najmä ak je splnená podmienka kvalitnej konstrukčnej ochrany po celý čas životnosti.“ Pri otázke o porovnaní veľkorozponových konštrukcií z iných materiá­lov s drevom Zbyněk Šrůtek pripomína: „Každý materiál má svoje charakteristické vlastnosti, ktoré je nevyhnutné pri návrhu rešpektovať. Keďže drevo nie je homogénny materiál, je nevyhnutné vziať do úvahy jeho rozdielne správanie v odlišných smeroch prierezu a tomu prispôsobiť návrh jednotlivých častí konštrukcie vrátane spojov, ktoré pri dreve výrazne vplývajú na výsledné správanie celej konštrukcie.“

Mária Nováková
Foto: Franz Oberndorfer GmbH & Co KG, ­Cobiax Technologies, KASPER CZ

Článok bol uverejnený v časopise ASB.
