Vysekรกvanie drรกลพok na vnรบtornรฉ inลกtalรกcie elektriny, vykurovania, vody aย kanalizรกcie do stien, podlรกh aย ostatnรฝch podkladovรฝch konลกtrukciรญ sa vย ostatnom obdobรญ nahrรกdza pouลพitรญm drรกลพkovรฝch frรฉzok aย rezaฤiek.

dráลพkovacie frézy,rezaฤkyDrรกลพkovacie frรฉzy

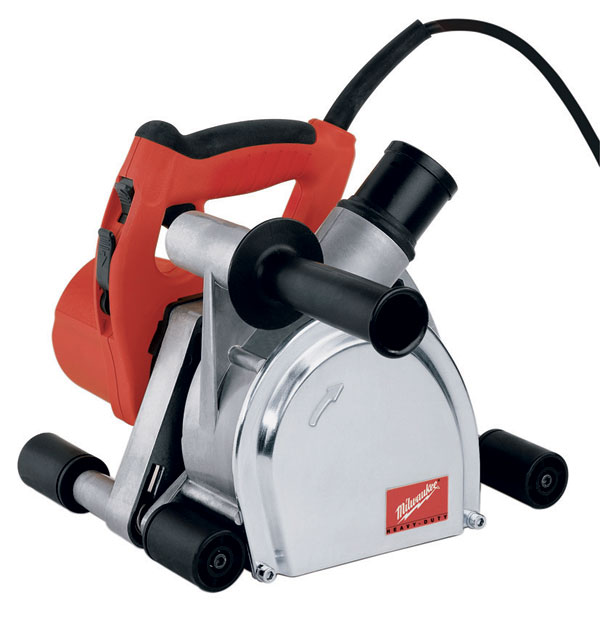

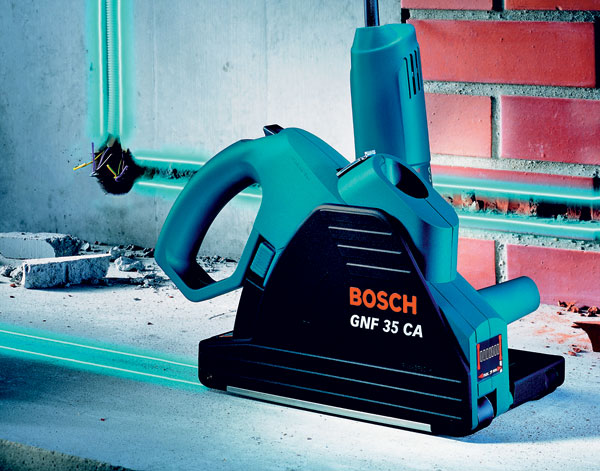

Sย nรกradรญm vzhฤพadom pripomรญnajรบcim ลฅaลพลกรญ typ uhlovej obojruฤnej brรบsky (obr. 1) moลพno vฤaka pรกru diamantovรฝch kotรบฤov, ktorรฝch vzรกjomnรก vzdialenosลฅ je rovnakรก ako ลกรญrka drรกลพky (obr. 2), prerezรกvaลฅ podklady do hฤบbky od 20 do 65 mm (podฤพa veฤพkosti priemeru pouลพitรฝch kotรบฤov) rรฝchlosลฅou od 50 m/h vย tvrdom betรณne do 150ย m/h vย tehlovom murive. Vzdialenosลฅ medzi kotรบฤmi moลพno meniลฅ vkladanรญm diลกtanฤnรฝch vloลพiek (krรบลพkov) sย hrรบbkou 3 aลพ 5ย mm โ€“ tak sa dosiahne ลกรญrka drรกลพky zvyฤajne od 5 do 40 mm. Kotรบฤe, upevnenรฉ vย jednoduchom hlinรญkovom alebo oceฤพovom skelete, vรคฤลกinou pohรกลˆa pohonnรก jednotka prevzatรก zย uhlovรฝch brรบsok. Prรญkon zรกvisรญ od priemeru pouลพitรฝch diamantovรฝch kotรบฤov (podฤพa vรฝkonu od 115 do 230 mm) aย pohybuje sa vย rozpรคtรญ od 1 400 do 2 600 W. Hmotnosลฅ nรกradia sa menรญ podฤพa veฤพkosti kotรบฤov a je od 3,5 do 7,8 kg.

dráลพkovacie frézy,rezaฤky

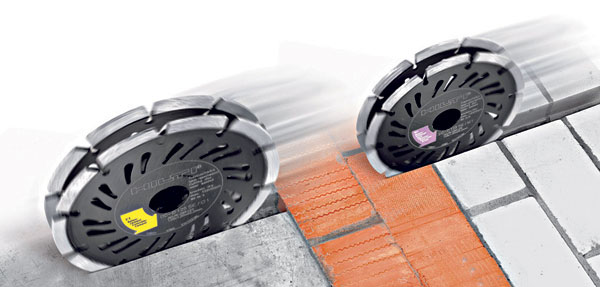

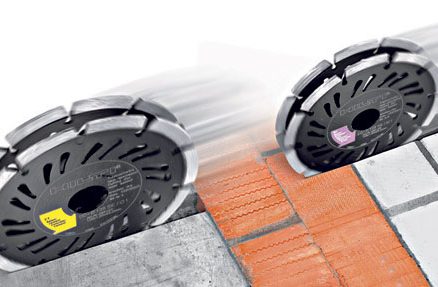

Obr. 2 Princรญp diamantovรฝch drรกลพkovรฝch frรฉz: pรกr diamantovรฝch kotรบฤov, ktorรฝch vzรกjomnรฝ rozstup urฤuje ลกรญrku drรกลพky

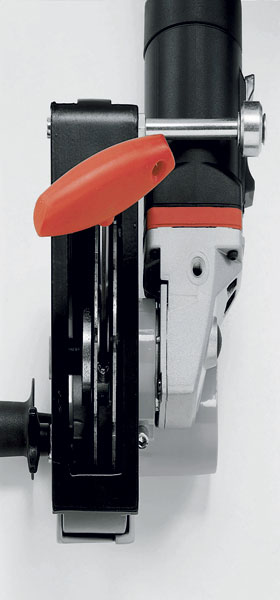

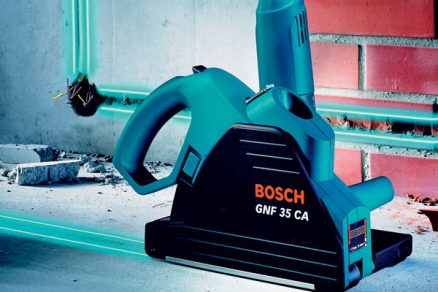

dráลพkovacie frézy,rezaฤkyDrรกลพkovรฉ frรฉzy treba drลพaลฅ oboma rukami, takลพe sa odliลกujรบ koncepciou (priame alebo krรญลพovรฉ drลพanie) aย ergonรณmiou drลพadiel, ktorรฉ majรบ vรคฤลกinou protisklzovรบ aย zmรคkฤujรบcu รบpravu softline. Skelet je chrรกnenรฝ krytom, ku ktorรฉmu moลพno pripojiลฅ flexibilnรบ hadicu priemyselnรฉho vysรกvaฤa na odsรกvanie agresรญvneho prachu. Otรกฤky musia zodpovedaลฅ optimรกlnej reznej rรฝchlosti stanovenej pre betรณnovรฝ podklad, aย to 80ย m/s, aย podฤพa pouลพitรฉho priemeru kotรบฤa sa pohybujรบ vย rozpรคtรญ od 5 000 do 10 000 ot./min. Na najnovลกรญch modeloch drรกลพkovacรญch frรฉz moลพno nastaviลฅ ลกรญrku drรกลพky plynule maticovรฝm mechanizmom nachรกdzajรบcim sa na osi kotรบฤa (obr. 3 aย 4). Ak sa vรฝplลˆ zhotovenej drรกลพky nerozpadne, na jej odstrรกnenie nie je nevyhnutnรฉ pouลพiลฅ sekรกฤ aย kladivo, ale staฤรญ vylamovacie dlรกto, ktorรฉ je sรบฤasลฅou vรฝbavy drรกลพkovaฤiek. Pri vรคฤลกรญch drรกลพkach moลพno pouลพiลฅ elektrickรฉ sekacie kladivo.

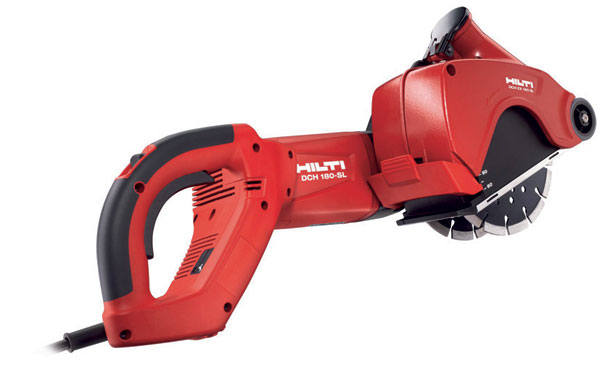

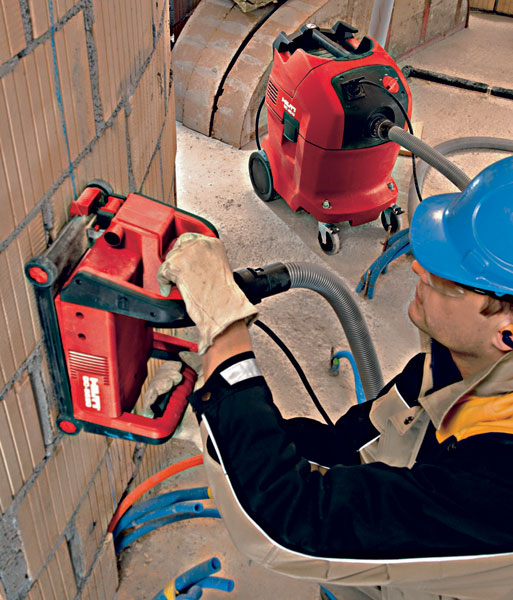

Na vลกetkรฝch drรกลพkovacรญch frรฉzach sa nachรกdza nรกtrubok urฤenรฝ na pripojenie frรฉzy kย odporรบฤanรฉmu typu priemyselnรฉho vysรกvaฤa (obr. 5). Jednotlivรฉ typy frรฉz sa od seba odliลกujรบ upevnenรฝm alebo prestaviteฤพnรฝm motorom, usporiadanรญm aย ergonรณmiou hlavnรฝch aย pomocnรฝch drลพadiel aย ventilรกciou. Veฤพkou prednosลฅou je uhlovo prestaviteฤพnรฝ motor (obr. 6), pretoลพe umoลพลˆuje obsluhovaลฅ frรฉzu ลฅahom pri vertikรกlnom pouลพitรญ (obr. 7) alebo posunom dopredu pri zhotovovanรญ horizontรกlnych drรกลพok.
–>–>
dráลพkovacie frézy,rezaฤkyDiamantovรฉ rezaฤky
Na zhotovenie drรกลพok sย vรคฤลกou ลกรญrkou aย vรคฤลกou hฤบbkou (aลพ do 100 mm) sรบ urฤenรฉ diamantovรฉ rezaฤky. Princรญpom aย vzhฤพadom pripomรญnajรบ buฤ uhlovรบ brรบsku, alebo ruฤnรบ elektrickรบ kotรบฤovรบ pรญlu sย diamantovรฝm kotรบฤom sย vรคฤลกรญm priemerom 230 aลพ 300 mm (obr. 8). Uhlovรก diamantovรก rezaฤka je vlastne uhlovรก brรบska sย jednรฝm diamantovรฝm kotรบฤom chrรกnenรก proti prachu.

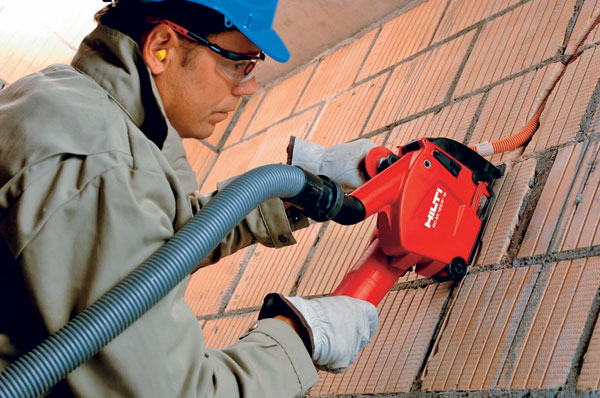

Na trhu sa nachรกdzajรบ diamantovรฉ rezaฤky sย motorom umiestnenรฝm na boku (obr. 9). Umoลพลˆujรบ realizovaลฅ aj profilovanรฉ pokosovรฉ rezy sย nastaviteฤพnรฝm รบklonom bokov drรกลพok aลพ do 45ยฐ. Namiesto rezaฤiek moลพno pouลพiลฅ drรกลพkovacie frรฉzy. Existujรบ vลกak aj diamantovรฉ rezaฤky aย ลกpeciรกlne uhlovรฉ brรบsky (naprรญklad Hilti DCG/DEG), ktorรฉ moลพno pouลพiลฅ po nasadenรญ protiprachovรฉho krytu namiesto drรกลพkovacรญch frรฉz pre elektrikรกrov (obr. 10).

Profesionรกlne diamantovรฉ frรฉzy aย rezaฤky
Profesionรกlne diamantovรฉ drรกลพkovacie frรฉzy aย rezaฤky vyrรกbajรบ firmy AEG, Bosch, Flex, Hilti, Hitachi, Makita, Metabo alebo Milwaukee, aย to vลพdy sย rozliฤnรฝmi vรฝkonmi aย sย odstupลˆovanรฝmi priemermi kotรบฤov. Vย ich ponuke je zvyฤajne celรก sรบprava diamantovรฝch kotรบฤov urฤenรฝch na najrozliฤnejลกie materiรกly od mรคkkรฉho betรณnu, muriva aลพ po ลพelezobetรณn aย agresรญvne materiรกly.

Poลพiadavky na kvalitnรฉ diamantovรฉ frรฉzy aย rezaฤky
Diamantovรฉ frรฉzy aย rezaฤky by mali maลฅ:

  • pozvoฤพnรฝ plynulรฝ rozbeh (sย prรบdovรฝm obmedzenรญm) aย automatickรฉ vypรญnanie na ochranu prevodovky aย kotรบฤa,
  • tepelnรบ ochranu motora aย ochranu proti preลฅaลพeniu, hermeticky zaliate aย pred agresรญvnym prachom chrรกnenรฉ vinutie aย loลพiskรก, signalizรกciu potreby vรฝmeny uhlรญkov,
  • aretรกciu vretena uฤพahฤujรบcu vรฝmenu, nastavenie aย upevnenie kotรบฤov,
  • bezpeฤnostnรฝ spรญnaฤ proti neลพiaducemu zapnutiu,
  • nastaviteฤพnรฉ alebo aj otoฤnรฉ ergonomickรฉ rukovรคte sย antivibraฤnou ochranou (naprรญklad Tilt-lok โ€“ frรฉzka Milwaukee),
  • celorozsahovรบ elektroniku sย moลพnosลฅou nastavenia optimรกlnych otรกฤok na realizรกciu drรกลพok do rozliฤnรฝch podkladov.

dráลพkovacie frézy,rezaฤkyDiamantovรฉ kotรบฤe pre frรฉzy aย rezaฤky
Na trhu dominujรบ vรฝrobcovia (Bosch, ยญHitachi, Hilti, Makita, Metabo a Milwaukee), ktorรญ vย zรกvislosti od druhu rezanรฉho podkladu ponรบkajรบ kย jednotlivรฝm drรกลพkovacรญm frรฉzam aย rezaฤkรกm presne ลกpecifikovanรฉ diamantovรฉ kotรบฤe sย priemermi 115, 125, 150, 180, 230 aย 300 mm.

Lรญลกia sa najmรค vรฝลกkou, ลกรญrkou aย medzerami medzi segmentmi, obsahom, veฤพkosลฅou aย kvalitou diamantovรฝch zล•n aย spรดsobom navarenia.

Predpรคtรฉ aย tvrdenรฉ telo kotรบฤa zaruฤuje presnรบ sรบosovitosลฅ aย odolnosลฅ proti deformรกciรกm prudkรฝm zahriatรญm aย minimalizuje vibrรกcie. Pred prehrievanรญm sรบ drahลกie typy kotรบฤov chrรกnenรฉ chladiacimi drรกลพkami aย dierovanรญm disku. ล รญrka diamantovรฝch segmentov sa pohybuje od 2ย do 3 mm (takรก je potom aj ลกรญrka rezu), vรฝลกka vย rozpรคtรญ 6 aลพ 10 mm.

Sรบ buฤ klasickรฉ sย delenรฝmi, laserom navarenรฝmi segmentmi, alebo sย uzatvorenรฝm rezacรญm sintrovanรฝm obvodom, ktorรฝ je odolnejลกรญ proti vylamovaniu materiรกlu.

Pouลพรญvajรบ sa aj takzvanรฉ zvlnenรฉ aย hladkรฉ kotรบฤe na mokrรฉ pouลพitie (rezanie kameลˆa aย podobne). Vลกetky parametre sรบ spolu so znaฤkou, typom aย ลกรญpkou smeru otรกฤania vypรกlene laserom na kotรบฤi.

dráลพkovacie frézy,rezaฤkyNiektorรญ vรฝrobcovia ich na jednoduchรฉ rozlรญลกenie oznaฤujรบ aj farebnรฝmi ikonami, prรบลพkami alebo celoploลกnรฝm zafarbenรญm disku. Vย ponuke je minimรกlne pรคลฅ typov kotรบฤov (obr. 11):

  • univerzรกlne pouลพiteฤพnรฉ na beลพnรฉ stavebnรฉ materiรกly,
  • na dlaลพdice aย obkladaฤky (sย uzatvorenรฝm sintrovanรฝm obvodom),
  • na vytvrdnutรฝ betรณn aย ลพelezobetรณn,
  • na abrazรญvne materiรกly,
  • na ลพulu, mramor alebo kameลˆ.
dráลพkovacie frézy,rezaฤky dráลพkovacie frézy,rezaฤky

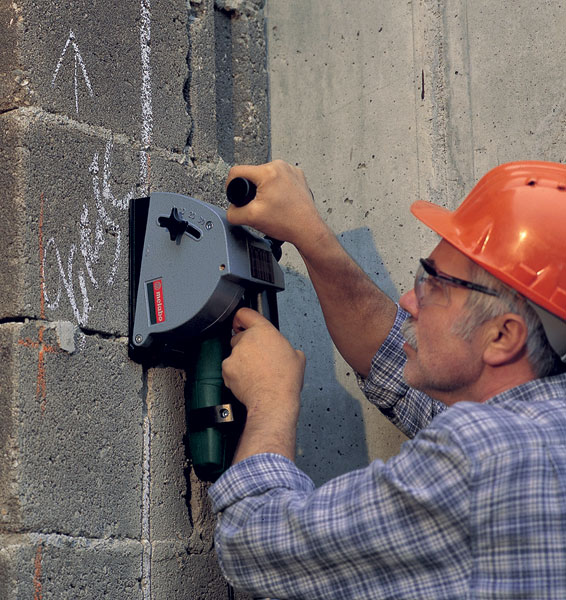

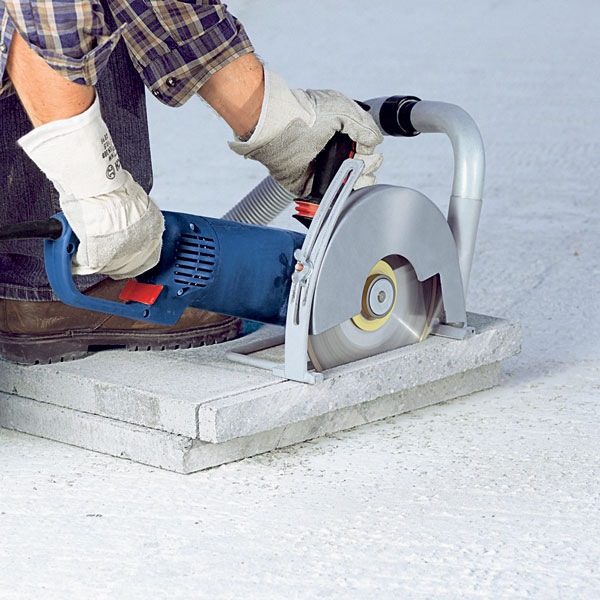

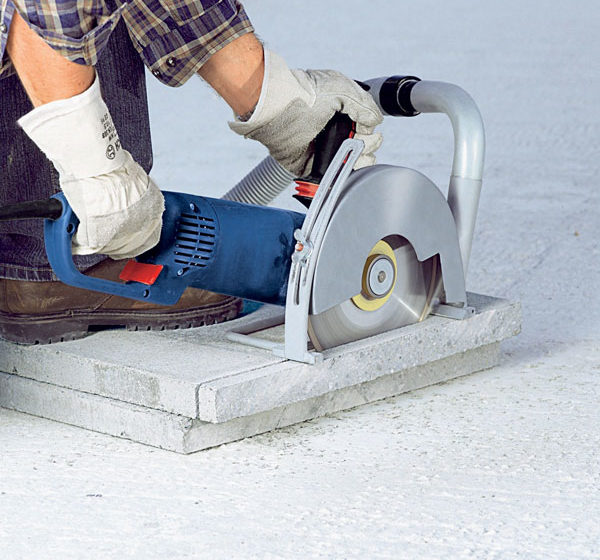

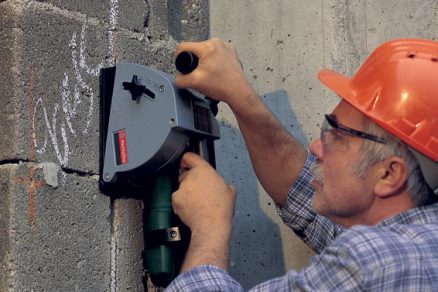

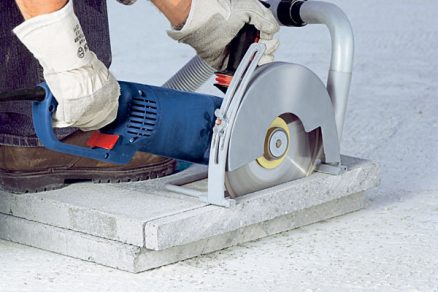

Obr. 7 Prerezรกvanie zvislej drรกลพky Metabo MFE-30 sย kotรบฤmi sย priemerom 125 mm Obr. 8 Diamantovรก rezaฤka Bosch GSF100A sย kotรบฤom sย priemerom 300 mm aย sย plynulรฝm nastavenรญm hฤบbky drรกลพky, prรญkon 2 400 W
dráลพkovacie frézy,rezaฤky dráลพkovacie frézy,rezaฤky

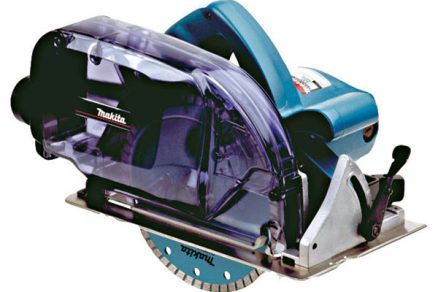

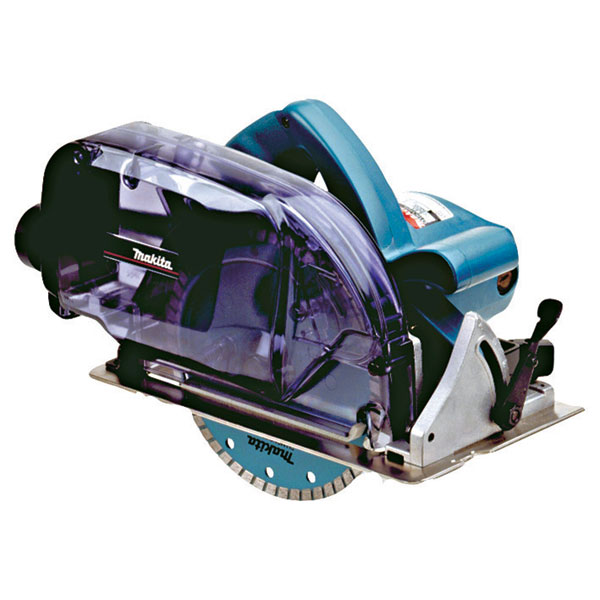

Obr. 9 Diamantovรก rezaฤka Makita 4157KB sย odsรกvanรญm, priehฤพadnรฝm krytom aย boฤnรฝm pohonom, prรญkon 1 400 W

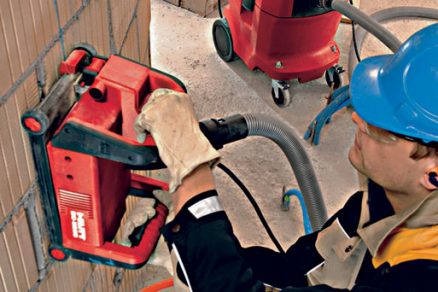

Obr. 10 Drรกลพkovรก frรฉza Hilti zostavenรก zย uhlovej brรบsky aย protiprachovรฉho krytu DG-EX125
dráลพkovacie frézy,rezaฤky dráลพkovacie frézy,rezaฤky

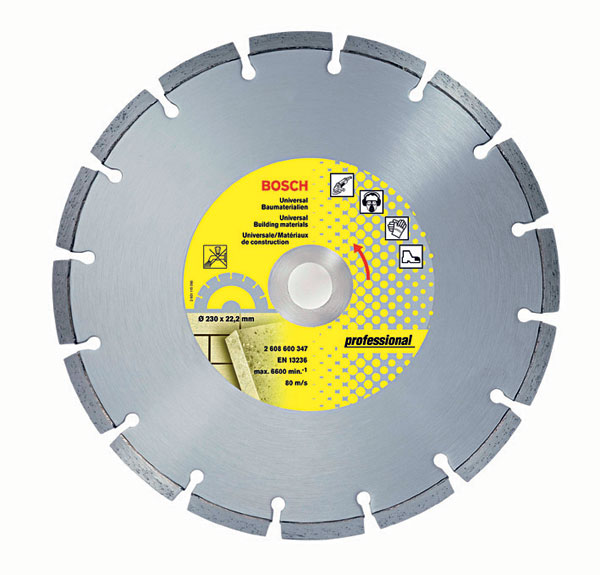

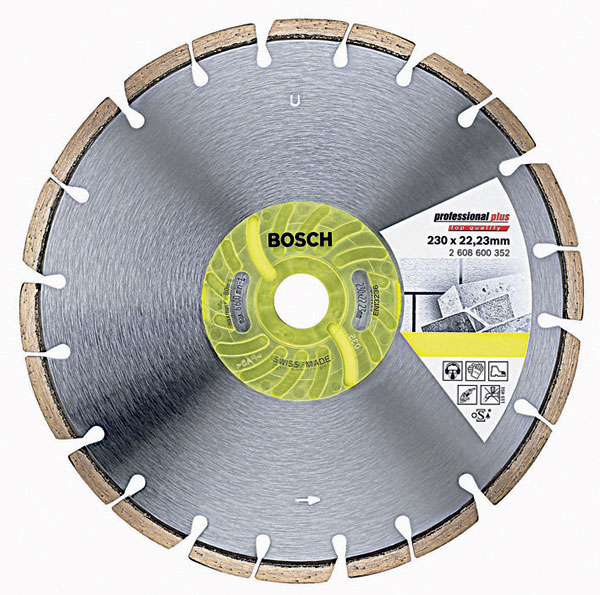

Obr. 11 Diamantovรฉ kotรบฤe Bosch-professional plus
a) typ BPP sย delenรฝmi segmentami na vytvrdnutรฝ betรณn
b) univerzรกlne pouลพiteฤพnรฝ typ UPP-SW sย takzvanรฝm Wave-Design
dráลพkovacie frézy,rezaฤky

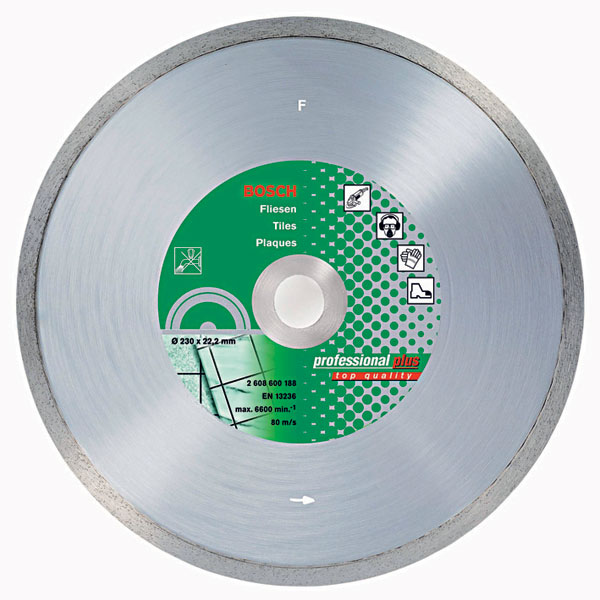

c) typ FPP na obklady aย dlaลพdice sย uzatvorenรฝm sintrovanรฝm obvodom

TEXT: Ing. Jan Tลฏma
FOTO: archรญv autora

Ing. Jan Tลฏma je dlhoroฤnรฝm skรบsenรฝm odbornรญkom vย oblasti ruฤnรฉho nรกradia aย autorom mnoลพstva odbornรฝch publikรกciรญ.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
