Podlahy v halovรฝch budovรกch

Partneri sekcie:

Halovรฉ budovy sรบ stavebnรฉ objekty sย voฤพnou dispozรญciou, zvรคฤลกa sย veฤพkรฝmi rozponmi, vyuลพรญvanรฉ na รบฤely vรฝroby, oprรกv, skladovania, predaja, ale aj na zhromaลพฤovanie alebo tranzit ฤพudรญ, alebo na ลกportovรฉ aย kultรบrno-spoloฤenskรฉ podujatia. Pri ich nรกvrhu aย realizรกcii treba zohฤพadniลฅ vyลกลกie zaลฅaลพenie, respektรญve intenzรญvnejลกiu prevรกdzku.

02briatka big image
12briatka big image
11briatka big image
10briatka big image
09briatka big image
08briatka big image
07briatka big image
06briatka big image
Vo vลกeobecnosti najviac namรกhanou konลกtrukciou je vย halovรฝch stavbรกch podlaha (obr. 1), ktorรก okrem zรกkladnรฝch poลพiadaviek musรญ spฤบลˆaลฅ aj prรญsne estetickรฉ kritรฉriรก, obzvlรกลกลฅ ak sa zhotovuje vย reprezentatรญvnych priestoroch, priestoroch sย voฤพnรฝm pohybom nรกvลกtevnรญkov alebo vย inรฝch neลพ priemyselnรฝch stavbรกch.

Za ostatnรฉ roky sa zย hฤพadiska ลกtvorcovรฝch ฤi kubickรฝch metrov vย priemere zrealizovalo najviac halovรฝch budov. Sย ohฤพadom na definรญciu halovรฝch budov moลพno konลกtatovaลฅ, ลพe aj nรกkupnรฉ centrรก (obchodnรฉ domy), polyfunkฤnรฉ alebo rezidenฤnรฉ budovy patria do tejto skupiny stavebnรฝch objektov. Minimรกlne vย suterรฉnnych, respektรญve podzemnรฝch ฤastiach tรฝchto budov sa totiลพ nachรกdzajรบ prvky typickรฉ pre halovรฉ budovy.

Halovรฉ budovy charakterizuje veฤพkรก podlahovรก plocha, no majรบ eลกte ฤalลกiu ลกpecifickรบ ฤrtu prameniacu prรกve zย ich funkcie. ฤŒi uลพ sรบ to stavby sย vรฝrobnou, skladovacou, tranzitnou alebo kultรบrno-spoloฤenskou funkciou, ich prevรกdzka si zvyฤajne vyลพaduje veฤพkoploลกnรฉ obsluลพnรฉ komunikรกcie a/alebo parkovacie plochy. Spoloฤne ich moลพno pomenovaลฅ priemyselnรฉ podlahy. Priemyselnรฉ podlahy aย podlahy ako takรฉ sรบ ฤasto najintenzรญvnejลกie zaลฅaลพovanรฝmi konลกtrukciami, na ktorรฉ sa navyลกe kladรบ prรญsne poลพiadavky zย funkฤnรฉho aย estetickรฉho hฤพadiska.

Priemyselnรฉ podlahy zahล•ลˆajรบ vลกetky veฤพkoploลกnรฉ podlahy, ฤi uลพ vย priemyselnรฝch alebo obฤianskych stavbรกch, aย teda sa zรกsadne rozลกiruje sรบbor typickรฝch skladieb podlahy, mnoลพina faktorov pรดsobiacich na jej ลพivotnosลฅ, mnoลพina kritรฉriรญ posudzovania moลพnosti ฤalลกieho uลพรญvania podlahy aย poลพiadaviek na realizรกciu.
Zย hฤพadiska materiรกlovรฉho zloลพenia ide prevaลพne oย betรณnovรบ nosnรบ konลกtrukciu rรดzne vystuลพenรบ sย rรดznymi povrchovรฝmi รบpravami alebo nรกลกฤพapnรฝmi vrstvami. Zย hฤพadiska zรกsad nรกvrhu (pรดsobenia), realizรกcie, oลกetrovania aย รบdrลพby moลพno podlahy rozdeliลฅ nasledovne:

  • podlaha na terรฉne โ€“ na zhutnenom aย upravenom podloลพรญ (najmรค priemyselnรฉ haly),
  • podlaha na stropnej konลกtrukcii โ€“ (najmรค poschodia priemyselnรฝch hรกl aย obฤianske stavby),
  • podlaha vย interiรฉri โ€“ zvyฤajne chrรกnenรฉ proti vplyvom vonkajลกieho prostredia,
  • podlaha vย exteriรฉri โ€“ vystavenรก korozรญvnym รบฤinkom vonkajลกieho prostredia (najmรค parkoviskรก, prรญstupovรฉ komunikรกcie, nekrytรฉ zhromaลพdiskรก aย nรกstupiลกtia).

Zatriedenie podlahy do uvedenรฝch kategรณriรญ relatรญvne bezpeฤne vymedzuje schรฉmu zaลฅaลพenia konลกtrukcie aย predpokladanรบ agresรญvnosลฅ prostredia.

Rozdelenie podlรกh
Zรกkladom definรญcie priemyselnej podlahy je slovo podlaha, ktorรฉ sa vysvetฤพuje ako sรบbor podlahovรฝch vrstiev uloลพenรฝch na nosnom podklade vrรกtane zabudovanรฝch podlahovรฝch kompletizaฤnรฝch prvkov, dilataฤnรฝch aย pracovnรฝch ลกkรกr, ktorรฉ spoloฤne zabezpeฤujรบ funkฤnรฉ vlastnosti konลกtrukcie.

Zย konลกtrukฤnรฉho hฤพadiska podlahu tvorรญ istรก kombinรกcia vrstiev, vรคฤลกinou:

  • vodorovnรก nosnรก konลกtrukcia,
  • hydroizolaฤnรก vrstva,
  • tepelnoizolaฤnรก aย zvukovoizolaฤnรก vrstva,
  • ochrannรก (separaฤnรก) vrstva,
  • spรกdovรก vrstva,
  • roznรกลกacia vrstva,
  • vyrovnรกvacia vrstva,
  • nรกลกฤพapnรก vrstva.

Vย nasledovnรฝch bodoch sa uvรกdzajรบ rรดzne rozdelenia podlรกh, ktorรฉ sa vo veฤพkoploลกnรฝch podlahรกch (halovรฝch budovรกch) pouลพรญvajรบ.

Podฤพa poฤtu vrstiev vย skladbe podlahy ide o:

  • jednovrstvovรฉ priemyselnรฉ podlahy,
  • dvoj- aย viacvrstvovรฉ priemyselnรฉ podlahy.

Vย zรกvislosti od druhu zaลฅaลพenia sa realizujรบ:

  • pochรดdzne podlahy (len pre peลกรญch, obr.ย 2),
  • pojazdnรฉ (pre peลกรญch aย zaลฅaลพenie dopravnรฝmi prostriedkami, obr. 3),
  • pojazdnรฉ sย doplnkovรฝm zaลฅaลพenรญm (pre peลกรญch, zaลฅaลพenie dopravnรฝmi prostriedkami aย doplnkovรฉ zaลฅaลพenie rรกzmi, sรบstredenรฝm tlakom, vibrรกciami, vodou alebo chemickรฝmi lรกtkami).

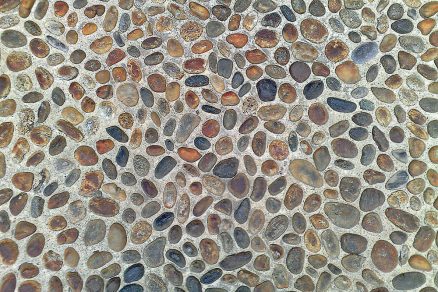

Obr. 2 Vonkajลกia podlaha pre peลกรญch

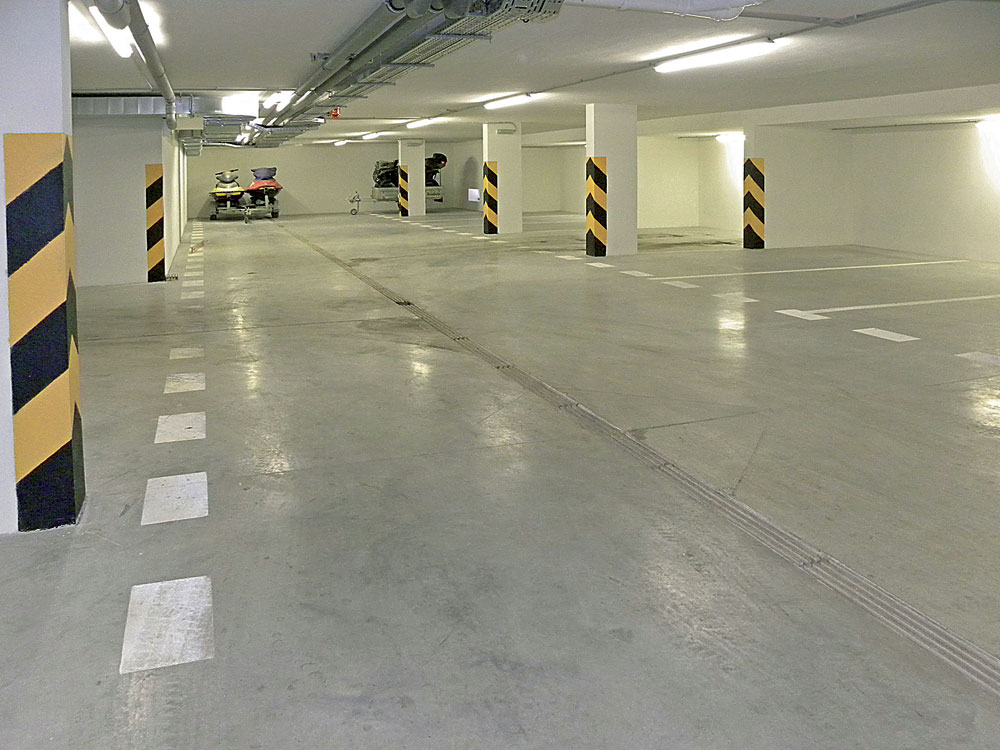

Obr. 3 Pojazdnรก podlaha (na stropnej konลกtrukcii) โ€“ garรกลพ

Podฤพa teplotnรฉho poklesu za 10 minรบt sa podlahy rozdeฤพujรบ na:

  • veฤพmi teplรฉ (do 2,50 ยฐC),
  • teplรฉ (2,51 ยฐC โ€“ 3,40 ยฐC),
  • menej teplรฉ (3,41 ยฐC โ€“ 5,00 ยฐC),
  • studenรฉ (nad 5,00 ยฐC).

Zย akustickรฉho hฤพadiska sa podฤพa hrรบbky roznรกลกacej vrstvy aย hmotnosti rozdeฤพujรบ na:

  • ลฅaลพkรฉ (sย hrรบbkou 50 mm aย hmotnosลฅou minimรกlne 75 kg/m2),
  • ฤพahkรฉ (sย hrรบbkou 25 mm aลพ 40 mm aย sย hmotnosลฅou minimรกlne 15 kg/m2),
  • nulovรฉ (sย hrรบbkou do 25 mm), tieto sรบ vลกak zย akustickรฉho hฤพadiska nepouลพiteฤพnรฉ nad bytovรฝmi priestormi.

Podฤพa umiestnenia podlahy, respektรญve charakteru nosnej vrstvy podkladu mรดลพe รญsลฅ o:

  • podlahy na terรฉne (obr. 4) โ€“ vyuลพรญvajรบ sa vย jednopodlaลพnej vรฝstavbe bez podzemnรฝch priestorov. Podlahovรก konลกtrukcia sa zhotovuje priamo na upravenom aย zhutnenom terรฉne/podloลพรญ. Je vhodnรฉ, aby sa รบroveลˆ takejto podlahy umiestลˆovala na nรกsyp aย aby bola dostatoฤne vyvรฝลกenรก nad okolitรฝ upravenรฝ terรฉn (aspoลˆ 200 mm). Dรดleลพitรบ rolu ovplyvลˆujรบcu kvalitu vรฝslednej podlahy zohrรกvajรบ vlastnosti pรดdy, hฤบbka premล•zania, vlhkosลฅ pรดdy aย hrรบbka aย frakcia nรกsypu (pribliลพne 200 mm nรกsypu kameniva frakcie 63 mm). Tieto podlahy sรบ zvyฤajne vystavenรฉ najvyลกลกรญm statickรฝm zaลฅaลพeniam od pohybu ลฅaลพkรฝch dopravnรฝch prostriedkov, naloลพenรฝch vysokozdviลพnรฝch vozรญkov alebo dynamickรฝchย  รบฤinkov naprรญklad vรฝrobnรฝch zariadenรญ,
  • podlahy na stropoch (obr. 3) โ€“ sรบ uloลพenรฉ na tuhej nosnej konลกtrukcii stropu. Zvyฤajne sa zhotovujรบ ako plรกvajรบce, teda do skladby podlahy je zaradenรก aspoลˆ jedna izolaฤnรก vrstva. Cieฤพom je zabezpeฤiลฅ splnenie vลกetkรฝch poลพiadaviek na รบลพitkovรฉ vlastnosti a, navyลกe, zabezpeฤiลฅ tepelnรบ pohodu aย zabrรกniลฅ prenรกลกaniu hluku aย vibrรกciรญ do nosnรฝch konลกtrukciรญ. Je pre nich typickรฉ niลพลกie statickรฉ zaลฅaลพenie.

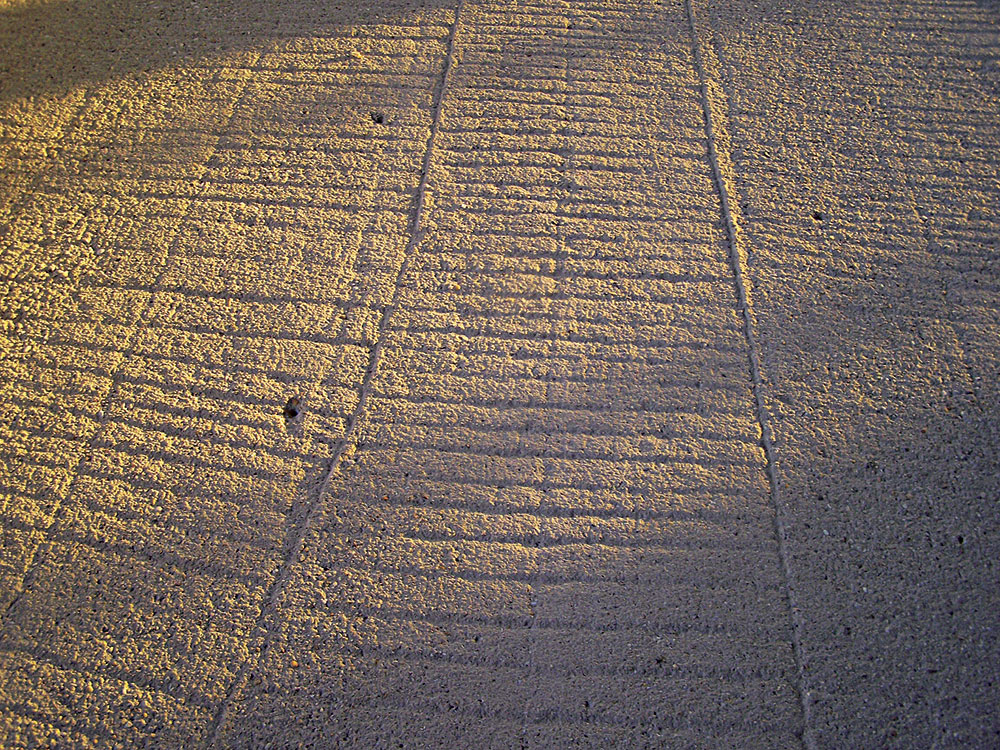

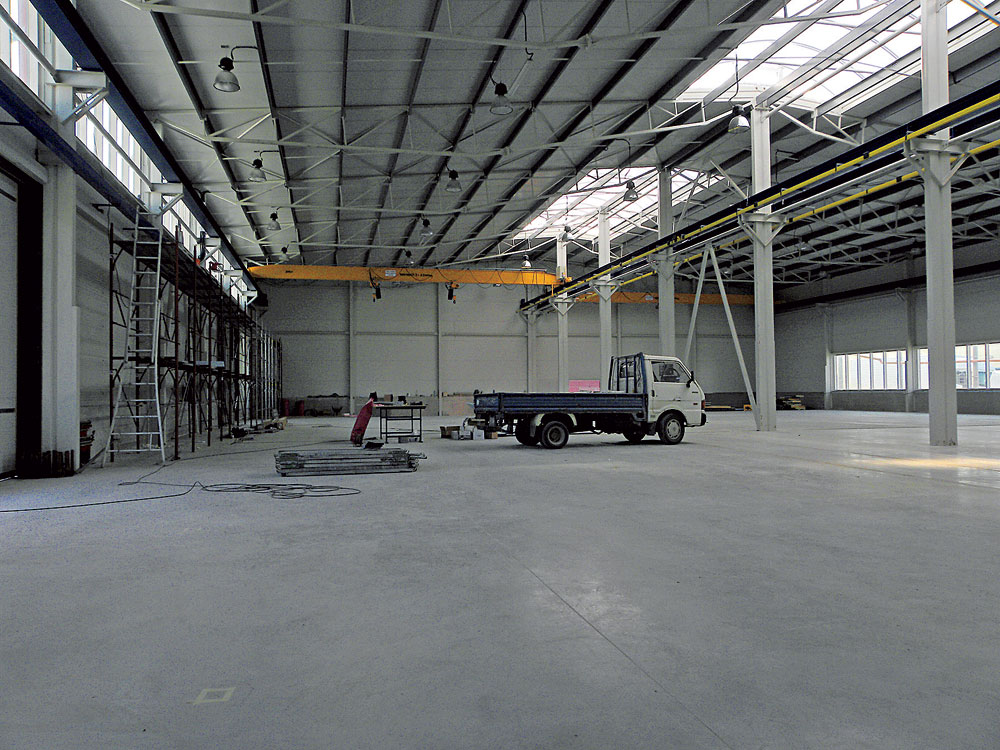

Obr. 4 Podlaha na terรฉne

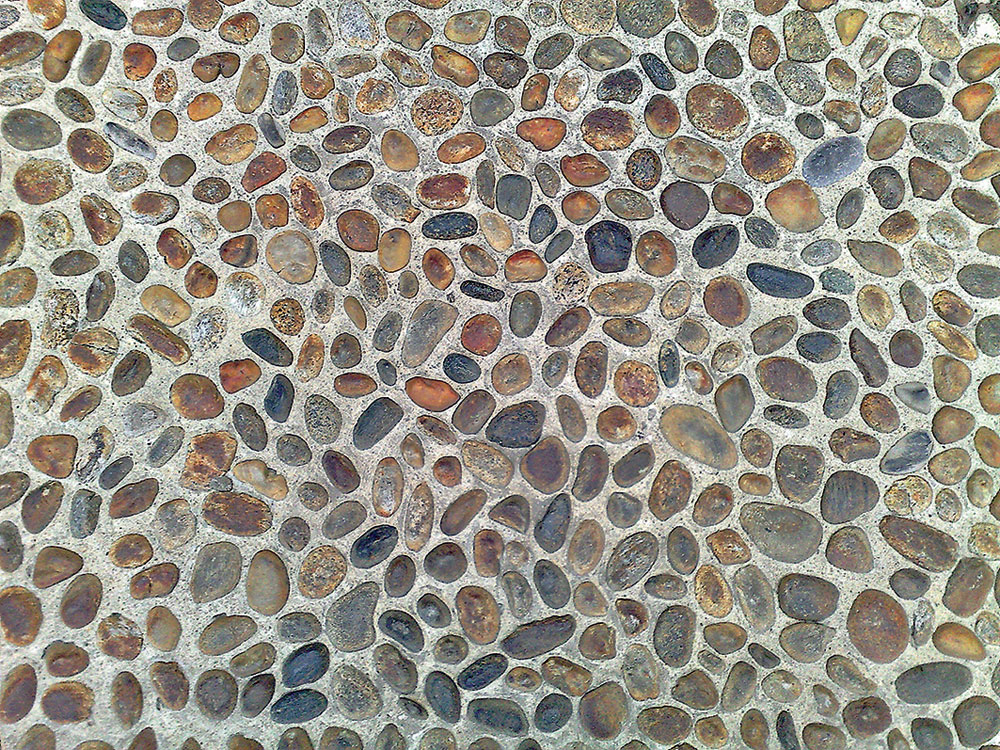

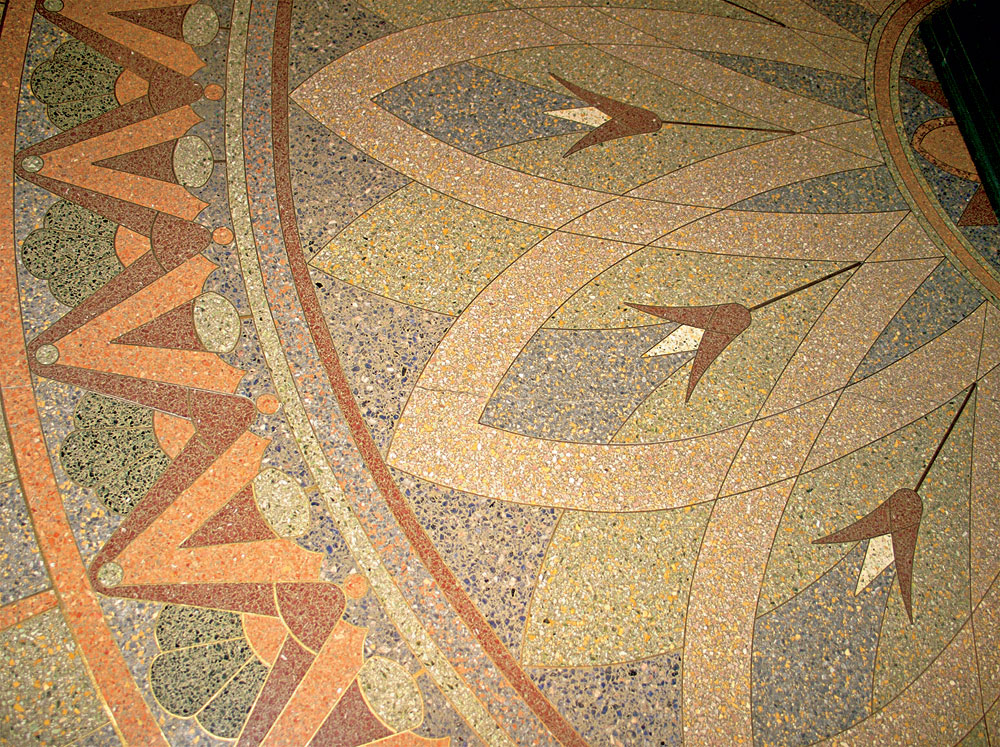

Obr. 5 Mozaikovรก dlaลพba [8]

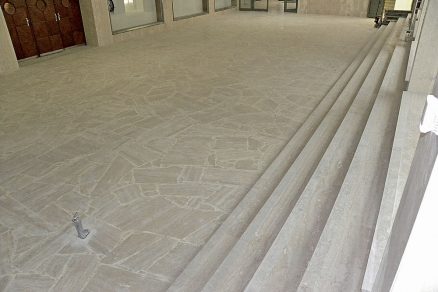

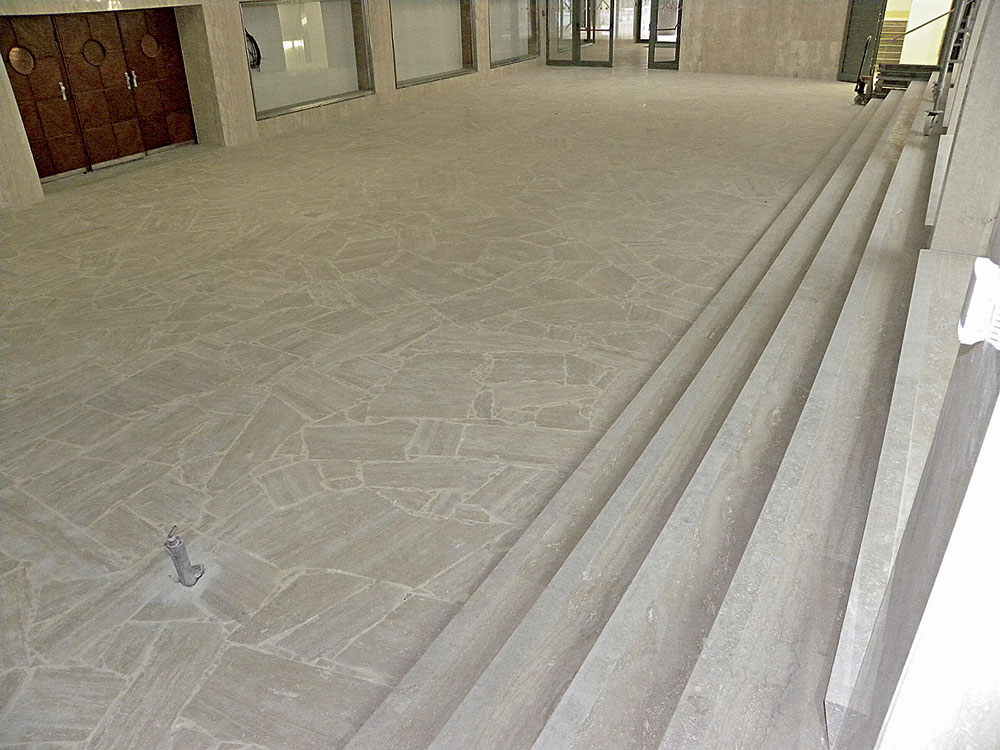

Obr. 6 Benรกtska dlaลพba

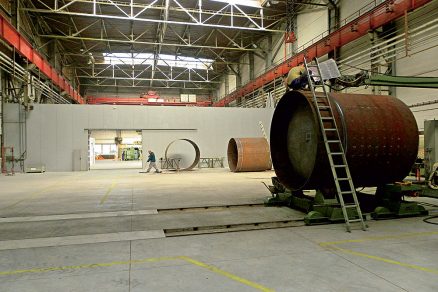

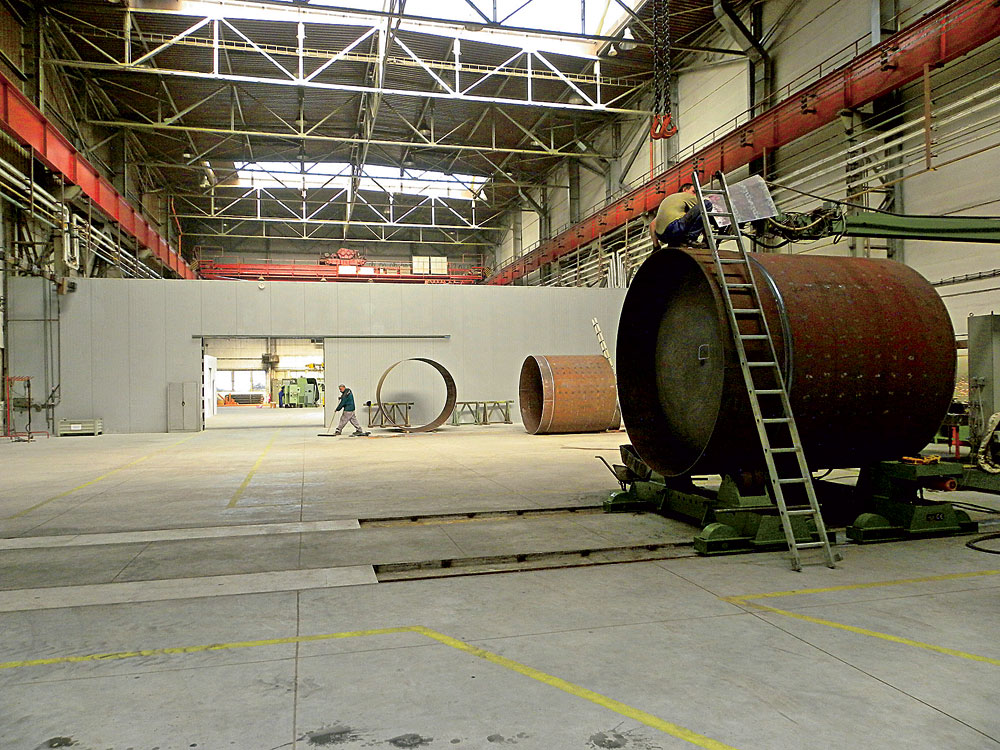

Obr. 7 Celistvรก mazaninovรก podlaha pri adaptรกcii vyuลพitia haly

Nรกลกฤพapnรบ vrstvu priemyselnej podlahy moลพno realizovaลฅ zย rozliฤnรฝch materiรกlov. Vย praxi sa tak moลพno stretnรบลฅ s:

  • drevenou podlahou โ€“ vyuลพรญvali sa prevaลพne vย ลกportovรฝch halรกch. Vย sรบฤasnosti je ich uplatnenie na veฤพkoploลกnรฝch podlahรกch ojedinelรฉ, aย to pre vysokรบ prรกcnosลฅ aย potrebnรบ รบdrลพbu;
  • laminรกtovou podlahou โ€“ na veฤพkoploลกnรฝch podlahรกch, respektรญve vย halovรฝch budovรกch sa vyuลพรญva len ojedinele. Ak sa pouลพije, tak zvyฤajne len vย administratรญvnej ฤasti budovy;
  • dlรกลพdenou podlahou โ€“ je odolnรก proti opotrebovaniu aย ฤพahko ju moลพno ฤistiลฅ. ฤŒasto sa vyuลพรญva vย obฤianskych stavbรกch, administratรญvnych budovรกch, vstupnรฝch halรกch aย obchodoch. Dlaลพdice mรดลพu byลฅ keramickรฉ, betรณnovรฉ (obyฤajnรฉ, granitovรฉ, terrazzovรฉ), kamennรฉ (platne, mozaiky (obr. 5), benรกtske (obr. 6)) aย tehlovรฉ;
  • celistvou mazaninovou podlahou โ€“ zvyฤajne sa aplikuje pri sanรกcii porรบch podlรกh alebo vย prรญpade zmeny vรฝrobnej alebo skladovej prevรกdzky na inรฝ typ prevรกdzky (obr. 7). Vyuลพรญva sa spriahnutie sย pรดvodnou nosnou vrstvou podkladu. Vlastnostiam mazaniny (maximรกlne zrno kameniva Dmax) sa prispรดsobuje aj minimรกlna odporรบฤanรก hrรบbka. Naprรญklad poterovรฉ materiรกly na bรกze cementu alebo magnezitu sa bezpeฤne aplikujรบ vย hrรบbkach 15 aลพ 20 mm (Dmax pribliลพne 2ย mm), betรณnovรฉ mazaniny (Dmax pribliลพne 4 aลพ 8 mm) vย hrรบbkach 50 aลพ 60ย mm;
  • povlakovou podlahovinou โ€“ kladie sa na roznรกลกaciu vrstvu podlahy (poter). Do tejto skupiny patria linoleovรฉ, gumovรฉ alebo PVC podlahoviny. ฤฝahko sa dajรบ ฤistiลฅ, tlmia nรกrazy (hluk) aย sรบ teplรฉ. Na veฤพkoploลกnรฝch podlahรกch sa vyuลพรญvajรบ vย prevรกdzkach, kde sa dlhodobo zdrลพujรบ ฤพudia aย kde sa poลพaduje nรญzka praลกnosลฅ;
  • kobercovou podlahovinou โ€“ na roznรกลกaciu vrstvu sa kladie voฤพne alebo sa lepรญ. Vyznaฤuje sa nรกroฤnou รบdrลพbou, zloลพitรฝm ฤistenรญm, tlmenรญm hluku aย nรญzkou tepelnou prijรญmavosลฅou. To predurฤuje tento typ podlahoviny na pouลพitie vย ฤistรฝch prevรกdzkach, zvyฤajne vo veฤพkoploลกnรฝch kancelรกriรกch;
  • liatou podlahou โ€“ na zhotovenie sa pouลพรญvajรบ samonivelaฤnรฉ materiรกly na bรกze epoxidovรฝch ลพivรญc. Vyuลพรญva sa vย prevรกdzkach sย vysokรฝmi nรกrokmi na ฤistenie podlahy aย tesnosลฅ proti prieniku naprรญklad nebezpeฤnรฝch lรกtok. Dรดleลพitรฝm predpokladom kvality zhotovenia je vlhkosลฅ podkladu vย ฤase aplikรกcie (pod 4 % hm.).

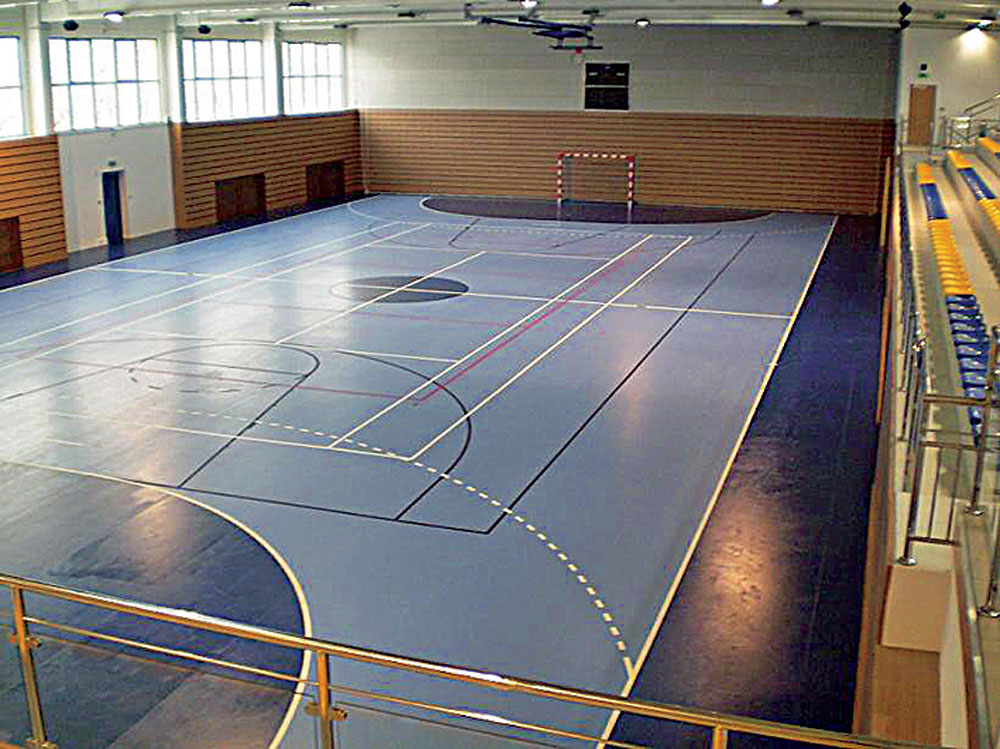

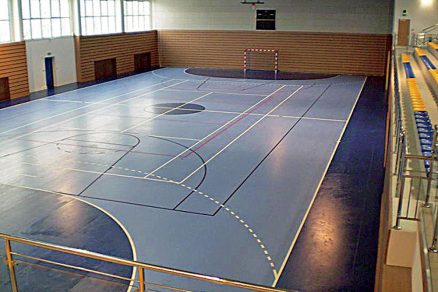

Obr. 8 Podlaha GERFLOR Taraflex v Mestkej ลกportovej hale Dunajskรก Streda [Stavrem, Senec]ฤŽalลกรญm typom priemyselnรฝch podlรกh sรบ ลกpeciรกlne podlahy:

  • vย ลกportovรฝch objektoch (obr. 8) โ€“ musia spฤบลˆaลฅ ลกpecifickรฉ poลพiadavky ลกportu, na ktorรฝ sรบ urฤenรฉ. Vย zรกsade vลกak vลกetky musia byลฅ dostatoฤne pruลพnรฉ, aby sa energia dopadov (doskokov) pohltila vย podlahe aย neprenรกลกala sa do kฤบbov konฤatรญn;
  • vย poฤพnohospodรกrskych objektoch โ€“ musia spฤบลˆaลฅ zvlรกลกtne poลพiadavky najmรค vย prevรกdzkach na chov dobytka alebo hydiny. Podlahy musia byลฅ trvรกcne, odolnรฉ proti obrusu aย mechanickรฉmu poลกkodeniu, musia byลฅ vyspรกdovanรฉ kย odtokom aย odolnรฉ proti kyselinรกm. Nemali by maลฅ vรฝstupky, aby nedoลกlo kย poraneniu zvierat.

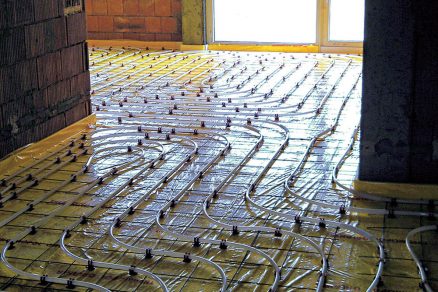

Obr. 9 Podlaha s podlahovรฝm vykurovanรญmVย sรบฤasnosti nie je niฤรญm ojedinelรฝm ani zabudovanie vykurovacieho systรฉmu do podlahy (obr. 9).

Vykurovanรฉ podlahy sรบ podlahy, ktorรฉ majรบ vย roznรกลกacej vrstve zabudovanรฝ systรฉm vykurovacรญch rรบrok, kรกblov alebo rohoลพรญ. Vykurovanรฉ podlahy kladรบ ลกpecifickรฉ nรกroky na vลกetky vrstvy podlahy. Zo spodnej strany by mala byลฅ roznรกลกacia vrstva dostatoฤne tepelne izolovanรก. Mala by maลฅ vysokรบ objemovรบ hmotnosลฅ, ktorรก zaruฤuje dobrรบ tepelnรบ vodivosลฅ aย akumulaฤnรบ schopnosลฅ. Vrstvy podlahy nad roznรกลกacou vrstvou by tieลพ mali maลฅ dobrรบ tepelnรบ vodivosลฅ. Minimรกlna hrรบbka roznรกลกacej vrstvy zรกvisรญ od konkrรฉtneho systรฉmu podlahovรฉho vykurovania (najniลพลกia prรญpustnรก hrรบbka je 35 mm aย viac).

Poลพiadavky na podlahy
Podlahy musia spฤบลˆaลฅ rรดzne poลพiadavky vย sรบvislosti so zรกkladnรฝmi poลพiadavkami na stavby, vย sรบvislosti sย poลพiadavkami prevรกdzky, jej bezpeฤnosti pre ฤพudรญ, zvieratรก aย ลพivotnรฉ prostredie.

Mechanickรฉ vlastnosti
Mechanickรฉ vlastnosti priemyselnรฝch podlรกh sa stanovujรบ so zreteฤพom na poลพiadavky kladenรฉ na podlahovรฉ potery (roznรกลกaciu vrstvu) podฤพa STN EN 13813:2003 nasledovne:

  • pevnosลฅ vย tlaku (C5-C80) roznรกลกacej vrstvy podฤพa STN EN 13892-2;
  • pevnosลฅ vย ลฅahu pri ohybe (F1-F50) โ€“ je vรฝznamnรก pri pouลพitรญ dlaลพieb a/alebo mazanรญn aย urฤuje sa tieลพ podฤพa STN EN 13892-2;
  • odolnosลฅ proti opotrebovaniu โ€“ ovplyvลˆuje ลพivotnosลฅ nรกลกฤพapnej vrstvy podlahy vrรกtane jej hygienickรฝch vlastnostรญ (naprรญklad praลกnosลฅ). Podstatnรก je pri nรกลกฤพapnรฝch vrstvรกch sย tvrdosลฅou vรคฤลกou ako 3 (podฤพa Brinella). รšbytok hmotnosti alebo hrรบbky skรบลกobnej vzorky sa zisลฅuje skรบลกkou podฤพa jednej zย metรณd STN EN 13892-(3-5);
  • ย  tvrdosลฅ povrchu (SH30-SH200) โ€“ vyลพaduje sa vย prรญpade pouลพitia horeฤnatรฝch maltovรญn. Urฤuje sa podฤพa STN EN 13892-6;
  • odolnosลฅ proti rรกzu โ€“ vyjadruje energiu nรกrazu, respektรญve prรกcu potrebnรบ na poruลกenie vzorky. Musรญ sa deklarovaลฅ pri materiรกloch na bรกze syntetickej ลพivice. Naprรญklad vย prรญpade cementovรฝch poterov ide oย dobrovoฤพne deklarovanรบ vlastnosลฅ. Stanovuje sa podฤพa EN ISO 6272;
  • pruลพnosลฅ โ€“ meria sa odolnosลฅou podlahy proti poruลกeniu celistvosti pri namรกhanรญ ohybom. Vรฝrobca mรดลพe tรบto vlastnosลฅ deklarovaลฅ ako modul pruลพnosti (E1-E20) pri ohybe poterovรฝch mรกlt na zรกklade skรบลกky podฤพa STN EN ISO 178;
  • prรญdrลพnosลฅ (Bย 0,2-Bย 2,0) โ€“ vรฝrobca ju musรญ deklarovaลฅ pri poterovรฝch materiรกloch na bรกze syntetickej ลพivice. Vย prรญpade maltovรญn je jej deklarovanie dobrovoฤพnรฉ. Stanovuje sa postupom vย sรบlade sย STN EN 13892-8;
  • odolnosลฅ proti sรบstredenรฉmu zaลฅaลพeniu โ€“ je vรฝznamnรก najmรค vย skladovรฝch halรกch (obr. 11), sย regรกlovรฝmi systรฉmami, kde vย mieste pรคty regรกlu pรดsobรญ na podlahu bodovรฉ zaลฅaลพenie (obr. 10). Meria sa vtlรกฤanรญm skรบลกobnรฉho valฤeka do vzorky;
  • odolnosลฅ proti vysokรฝm teplotรกm โ€“ overuje sa na vzorke zohrievanej poฤas jednej hodiny na predpokladanรบ prevรกdzkovรบ teplotu;
  • odolnosลฅ proti mrazu โ€“ mรก vรฝznam pre tie podlahy, ktorรฉ mรดลพu byลฅ vystavenรฉ รบฤinkom mrazu vย nasiaknutom stave. Zisลฅuje sa expozรญciou vzoriek nasiaknutรฝch vodou cyklom zmrazovania aย rozmrazovania. Po tรฝchto cykloch sa vyhodnotรญ konkrรฉtny ukazovateฤพ (naprรญklad รบbytok hmotnosti).

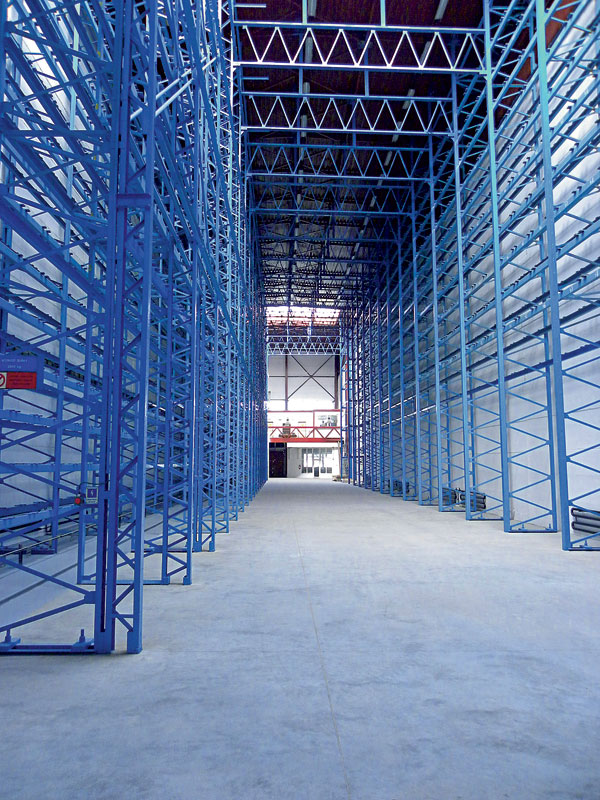

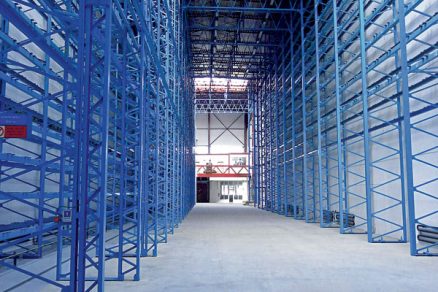

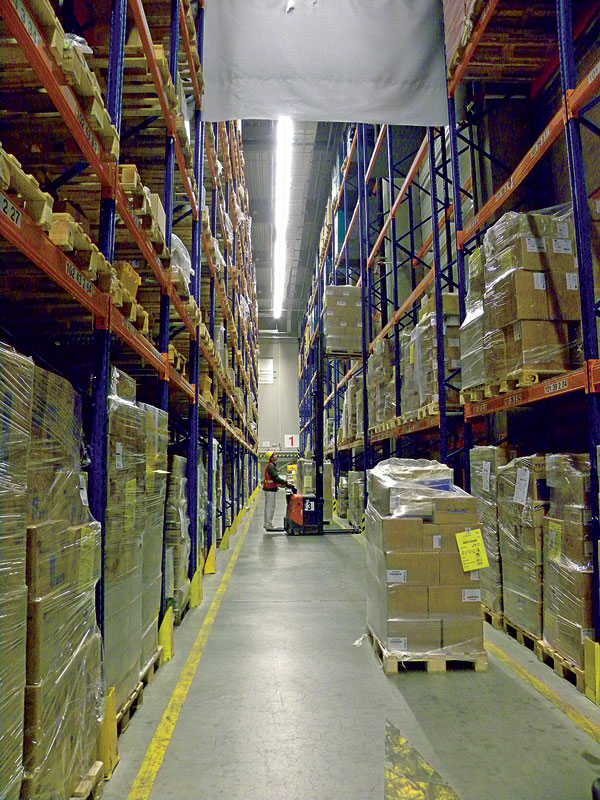

Obr. 10 Regรกlovรฝ systรฉm na skladovanie polotovarov kovospracujรบceho priemyslu Obr. 11 Skladovacia a distribuฤnรก hala

Fyzikรกlne vlastnosti
Medzi zรกkladnรฉ fyzikรกlne vlastnosti patrรญ:

  • hmotnosลฅ, ktorรก sa stanovuje vรฝpoฤtom zย objemovej hmotnosti. Urฤuje sa ako ploลกnรก hmotnosลฅ na 1 m2 podlahy, aย tak aj vstupuje do statickรฉho vรฝpoฤtu;
  • nepriezvuฤnosลฅ, ktorรก sa vyjadruje indexom vzduchovej alebo krokovej nepriezvuฤnosti;
  • tepelnรฝ odpor, ktorรฝ sa urฤuje najmรค pre priestory sย trvalรฝm pobytom ฤพudรญ, respektรญve pre podlahy nad nevykurovanรฝm priestorom. Mรดลพu sa pouลพiลฅ nรกvrhovรฉ hodnoty tepelnรฉho odporu pri poterovรฝch maltรกch podฤพa EN 12524 alebo sa poterovรก malta odskรบลกa podฤพa STN EN 12664;
  • objemovรก stรกlosลฅ โ€“ je vรฝznamnรก vย priestoroch sย prevรกdzkou, kde vรฝznamne kolรญลกe vlhkosลฅ a/alebo teplota prostredia;
  • odolnosลฅ proti vode vyjadruje, ฤi nadmernรฉ pรดsobenie vody (najmรค pri mimoriadnych udalostiach) mรก vplyv na objemovรฉ aย tvarovรฉ zmeny podlahy;
  • vodonepriepustnosลฅ โ€“ je dรดleลพitรก tam, kde sa zamรฝลกฤพa pouลพitie poterovej malty na odolnosลฅ proti prenikaniu vody. Stanovuje sa vย sรบlade so skรบลกobnou metรณdou opรญsanou vย STN EN 1062-3;
  • nasiakavosลฅ je jeden zย parametrov ovplyvลˆujรบcich naprรญklad mrazuvzdornosลฅ, ฤistenie, ale naprรญklad aj tepelnรฝ odpor alebo hmotnosลฅ;
  • vlhkosลฅ, ktorรก sa stanovuje (rรดznymi metรณdami) najmรค na nasiakavรฝch objemovo nestรกlych materiรกloch;
  • elektrickรก vodivosลฅ alebo elektrickรฝ odpor โ€“ stanovuje sa podฤพa STN EN 1081 aย zisลฅuje najmรค na podlahรกch vย ลกpeciรกlnych prevรกdzkach.

Chemickรฉ vlastnosti
Kย chemickรฝm aย fyzikรกlnym vlastnostiam, ktorรฉ treba hodnotiลฅ patrรญ:

  • odolnosลฅ proti kyselinรกm, lรบhom, soli aย olejom. Konkrรฉtne poลพiadavky sa ลกpecifikujรบ podฤพa konkrรฉtnej vรฝroby, prevรกdzky alebo potrieb ฤistenia podlahy;
  • reakcia na oheลˆ โ€“ hodnotรญ sa triedou reakcie na oheลˆ podฤพa STN EN 13501-1. Vย prรญpade, ลพe je nรกลกฤพapnรก vrstva vyrobenรก zย nehorฤพavรฉho materiรกlu, hodnotรญ sa triedou A. Ak sa na podlahรกch nachรกdzajรบ rรดzne takzvanรฉ liate vrstvy (na organickej bรกze) alebo naprรญklad tesnenia kontrakฤnรฝch ลกkรกr, trieda horฤพavosti podlahy sa zvyลกuje;
  • jednoduchosลฅ ฤistenia, ktorรก sa hodnotรญ buฤ pre definovanรฝ ฤistiaci prostriedok, alebo pre normovรฝ ฤistiaci prostriedok ลกpeciรกlnou skรบลกkou.

Podlahy aย pouลพitรฉ materiรกly nesmรบ umoลพยญลˆovaลฅ rast hรบb aย existenciu mikroorganizmov aย hmyzu. Prรญpadnรฉ dutiny vย podlahe nesmรบ umoลพลˆovaลฅ usรกdzanie mikroorganizmov aย hmyzu alebo musia byลฅ ฤพahko prรญstupnรฉ aย ฤistiteฤพnรฉ.

Bezpeฤnosลฅ pri uลพรญvanรญ
ฤŽalลกou vlastnosลฅou, ktorรก sa zohฤพadลˆuje, je bezpeฤnosลฅ pri uลพรญvanรญ. Posudzuje sa:

  • klzkosลฅ, respektรญve odolnosลฅ proti ลกmyku (poลกmyknutiu) โ€“ hodnotรญ sa pre jednotlivรฉ typy nรกลกฤพapnรฝch vrstiev aย podฤพa charakteru prevรกdzky (ฤi hrozรญ poลกmyknutie) podฤพa STN 74 4507. Nรกลกฤพapnรก vrstva zย kamennรฝch dosiek sa skรบลกa podฤพa STN EN 14231;
  • rovinnosลฅ povrchu podlahy. Ak sa nรกลกฤพapnรก vrstva skladรก zย prvkov, nesmรบ byลฅ vรฝrazne zapustenรฉ, ani vystupovaลฅ nad รบroveลˆ podlahy. Prรญpustnรก nerovnosลฅ povrchu podlahy podฤพa STN 73 0225 je ยฑ2ย mm vย miestnostiach pre pobyt osรดb aย ยฑ3 mm vย ostatnรฝch miestnostiach, aย to na vzdialenosti 2 m vo vลกetkรฝch smeroch. Obzvlรกลกลฅ dรดleลพitรก je miestna rovinnosลฅ zย hฤพadiska bezpeฤnosti prevรกdzky vysokozviลพnรฝch vozรญkov;
  • antistatickosลฅ aย neiskrivosลฅ โ€“ vyลพaduje sa vย ลกpeciรกlnych prevรกdzkach, naprรญklad tam, kde existuje nebezpeฤenstvo vรฝbuchu.

Vzhฤพad
Hotovรก podlaha sa posudzuje zย vรฝลกky 160ย cm (zย รบrovne oฤรญ priemerne vysokรฉho ฤloveka) pri takรฝch svetelnรฝch podmienkach, pri akรฝch sa bude pouลพรญvaลฅ. Vลกetky prvky skladanej podlahy musia patriลฅ do rovnakej kvalitatรญvnej triedy. ล kรกry medzi prvkami musia byลฅ rovnako ลกirokรฉ aย priamoฤiare. Stykovรฉ ลกkรกry podlahy so zvislรฝmi konลกtrukciami musia byลฅ prekrytรฉ liลกtou. Stykovรก ลกkรกra dvoch rรดznych materiรกlov vย nรกลกฤพapnej vrstve musรญ byลฅ oddelenรก dilataฤnou liลกtou. Farebnosลฅ podlahy musรญ pรดsobiลฅ uspokojujรบco.

Okrem uvedenรฝch poลพiadaviek sa STN 74 4505 uvรกdzajรบ nasledovnรฉ poลพiadavky na podlahy:

  • podlaha musรญ byลฅ stรกlofarebnรก. Znamenรก to, ลพe farebnosลฅ povrchu podlahy sa vplyvom prostredia aย รบdrลพby nesmie meniลฅ. Podฤพa normy sรบ prรญpustnรฉ len pozvoฤพnรฉ zmeny, ktorรฉ pรดsobia vย celej ploche rovnomerne aย nemajรบ negatรญvny vplyv na celkovรฝ vzhฤพad. Hodnotenie je vลกak subjektรญvne. Vย norme sa neuvรกdza skรบลกobnรฝ postup aย konkrรฉtne hodnotiace kritรฉriรก;
  • norma obsahuje poลพiadavku na lesk plochy podlahy, aย to tak, ลพe na povrch podlahy sa pouลพรญvajรบ zรกsadne len nelesklรฉ materiรกly aย povrchovรฉ รบpravy. Lesklรฉ povrchy podlรกh sรบ prรญpustnรฉ len vย odรดvodnenรฝch prรญpadoch tam, kde tรฝm nie je ohrozenรก bezpeฤnosลฅ prevรกdzky aย ani naruลกenรก optickรก pohoda prostredia;
  • zย hฤพadiska hygieny aย ochrany zdravia, podlahy aย materiรกly, respektรญve stavebnรฉ vรฝrobky zabudovanรฉ do podlรกh nesmรบ po dokonฤenรญ stavby uvoฤพลˆovaลฅ pachy aย ลกkodliviny nad najvyลกลกiu prรญpustnรบ koncentrรกciu (pre danรบ lรกtku) povolenรบ prรญsluลกnรฝmi hygienickรฝmi predpismi tรฝkajรบcimi sa ovzduลกia uzavretรฝch priestorov.

Tolerancie geometrickรฝch charakteristรญk aย odchรฝlok sa uvรกdzajรบ vย STN 73 0225. Celkovรก rovinnosลฅ vnรบtornej podlahy sย dokonฤenรฝm povrchom sa nachรกdza vย tabuฤพke 1. Medznรฉ odchรฝlky celkovej aย miestnej priamosti priamych hrรกn aย kรบtov vidieลฅ vย tabuฤพke 2.

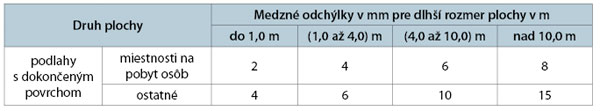

Tab. 1 Medznรฉ odchรฝlky celkovej rovinnosti povrchov vnรบtornรฝch rovinnรฝch povrchov podlรกh

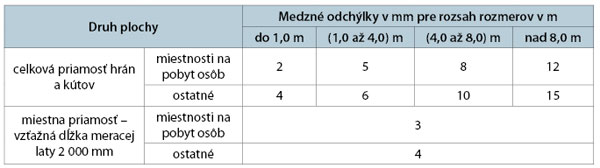

Tab. 2 Medznรฉ odchรฝlky celkovej a miestnej priamosti priamych hrรกn a kรบtov

Na navrhovanie aย zhotovovanie podlรกh sa podฤพa STN 74 4505 vzลฅahujรบ nasledovnรฉ relevantnรฉ ustanovenia: Podlaha sa musรญ navrhnรบลฅ podฤพa funkcie aย รบฤelu priestoru, vย ktorom sa mรก nachรกdzaลฅ, tak aby spฤบลˆala prรญsluลกnรฉ poลพiadavky na vlastnosti. Nรกvrh podlahy sa uvรกdza vย dokumentรกcii aย stanovuje:

  • skladbu vrstiev vrรกtane materiรกlovรฉho zloลพenia;
  • rieลกenie aย รบpravu dilataฤnรฝch (respektรญve kontrakฤnรฝch) ลกkรกr podlahy;
  • polohy dilataฤnรฝch ลกkรกr budovy, ktorรฉ sa majรบ vย podlahe reลกpektovaลฅ;
  • rieลกenie prestupov podlahou.

Veฤพkosลฅ kontrakฤnรฝch polรญ vrstiev podlahy musรญ reลกpektovaลฅ ich hrรบbku, vlastnosti materiรกlu aย spรดsob namรกhania najmรค mechanickรฝmi, tepelnรฝmi aย vlhkostnรฝmi vplyvmi. Vo fรกze zhotovovania sa stanovuje postupnosลฅ stavebnej pripravenosti na realizรกciu podlahy aย poลพiadavky na รบpravu prestupujรบcich konลกtrukciรญ. Okrem uลพ uvedenรฝch poลพiadaviek norma ลกpecifikuje maximรกlne dovolenรฉ odchรฝlky miestnej rovinnosti podkladu (obr. 12) na montรกลพ nasledovnรฝch vrstiev podlahy:

  • 2 mm โ€“ lepenรฉ alebo voฤพne ukladanรฉ plastovรฉ alebo textilnรฉ podlahoviny, keramickรฉ dlaลพdice lepenรฉ do tenkovrstvovรฝch tmelov aย liate podlahy na bรกze syntetickรฝch ลพivรญc;
  • 4 mm โ€“ polymรฉrbetรณnovรฉ podlahy;
  • 6 mm โ€“ ukladanie pruลพnรฝch izolaฤnรฝch rohoลพรญ bez vyrovnรกvacej vrstvy (naprรญklad piesku);
  • 10 mm โ€“ lepenie hydroizolaฤnรฝch vrstiev aย ukladanie dlaลพdรญc do maltovรฉho lรดลพka;
  • 20 mm โ€“ ukladanie pruลพnรฝch izolaฤnรฝch rohoลพรญ na vyrovnรกvaciu vrstvu (naprรญklad piesku).


Obr. 12 Miestna rovinnosลฅ podkladu pod ฤalลกie vrstvy podlahy

Individuรกlne poลพiadavky dohodnutรฉ vย zmluve
Vย procese prรญpravy stavby, respektรญve pri uzatvรกranรญ zmluvnรฉho vzลฅahu, sa mรดลพu ลกpecifikovaลฅ aj inรฉ poลพiadavky na vlastnosti podlahy alebo sprรญsniลฅ kritรฉriรก. Rozhodujรบcim by pri tom mal byลฅ รบฤel vyuลพรญvania podlahy. Vย sรบฤasnosti platnรก STN 74 4505 obsahuje ustanovenia, ktorรฉ sรบ pomerne zastaralรฉ aj sย ohฤพadom na zaznamenanรฝ vรฝvoj stavebnรฝch materiรกlov aย technolรณgiรญ, ale aj poลพiadaviek na prostredie, vย ktorom sa veฤพkoploลกnรฉ podlahy aplikujรบ (najmรค vรฝrobnรฉho charakteru).

Zรกver
Vย ฤŒeskej republike bola spracovanรก revรญzia podlahรกrskej normy ฤŒSN 74 4505 aย je vย platnosti od mรกja 2012. Vykonanรฉ zmeny aย doplnenia reflektujรบ potreby sรบฤasnosti aย okrem doplnenia terminolรณgie sa upravili/doplnili aj niektorรฉ kritรฉriรก funkฤnรฝch vlastnostรญ alebo povolenรฝch odchรฝlok. Na zรกklade opakujรบcich sa aย pretrvรกvajรบcich nedostatkov priemyselnรฝch podlรกh na Slovensku moลพno konลกtatovaลฅ, ลพe aj slovenskรก verzia by si revรญziu uลพ zaslรบลพila.

TEXT: Ing. Peter Briatka, PhD., doc. Ing. Peter Makรฝลก, PhD.
FOTO: archรญv autorov

Ing. Peter Briatka, PhD., je vรฝskumnรฝm pracovnรญkom vย TSรšS, Bratislava, so ลกpecializรกciou na technolรณgiu betรณnu aย technolรณgiu zhotovenia betรณnovรฝch konลกtrukciรญ.

Doc. Ing. Peter Makรฝลก, PhD., pรดsobรญ na Katedre technolรณgie stavieb Stavebnej fakulty STU vย Bratislave.

Literatรบra
1.ย ย ย  Svoboda, P. โ€“ Doleลพal. J.: Prลฏmyslovรฉ podlahy aย podlahy vย objektech pozemnรญch staveb. Bratislava: JAGA GROUP, 2007.
2.ย ย ย  Hela, R., aย kol.: Betonovรฉ prลฏmyslovรฉ podlahy. Praha: Informaฤnรญ centrum ฤŒKAIT, 2006.
3.ย ย ย  Zajac, J. โ€“ Vyparina, M.: Konลกtrukcie pozemnรฝch stavieb. ลฝilina: EDIS, 2010.
4.ย ย ย  Briatka, P.: Optimalizรกcia prรญstupu kย sanรกciรกm priemyselnรฝch podlรกh. Beton TKS, Roฤ. 9., ฤ. 1, BETON TKS, Praha, 2009, s. 34 โ€“ 39.
5.ย ย ย  Dohnรกlek, J. โ€“ Thลฏma, P.: Novรฉ znฤ›nรญ normy ฤŒSN 74 4505 Podlahy โ€“ Spoleฤnรก ustanovenรญ. Brno: EXPO DATA, Stavebnictvรญ, roฤ. III, ฤ. 2, 2009, s. 28 โ€“ 32.
6.ย ย ย  Briatka, P. โ€“ Makรฝลก, P.: Betรณn na zhotovovanie priemyselnรฝch podlรกh. , Bratislava: JAGA GROUP, Stavebnรฉ materiรกly, roฤ. VIII, ฤ. 2, 2012, s. 18 โ€“ 21.
7.ย ย ย  Briatka, P.: Ako aย ฤi vรดbec rozdeฤพovaลฅ konลกtrukcie dilatรกciami aย ลกkรกrami? Praha: Business Media CZ, Materiรกly pro stavbu, roฤ. XVII, ฤ. 4, 2011, s. 30 โ€“ 35.
8.ย ย ย  http://upload.wikimedia.org/wikipedia/commons/5/59/Severance_Hall_floor.jpg.
9.ย ย ย  STN 74 4505/Z1, Z2: 1995/2003: Podlahy. Spoloฤnรฉ ustanovenia.
10.ย ย ย  ฤŒSN 74 4505: 2008: Podlahy. Spoleฤnรก ustanovenรญ.
11.ย ย ย  STN 13813: 2003: Poterovรฉ materiรกly aย podlahovรฉ potery. Poterovรฉ malty aย poterovรฉ hmoty. Vlastnosti aย poลพiadavky.
12.ย ย ย  STN EN 1081: 2001: Pruลพnรฉ dlรกลพkoviny. Stanovenie elektrickรฉho odporu.
13.ย ย ย  STN EN 13892-2: 2003: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 2: Stanovenie pevnosti vย tlaku aย vย ลฅahu pri ohybe.
14.ย ย ย  STN EN 13892-3: 2004: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 3: Stanovenie odolnosti proti opotrebovaniu Bรถhmeho skรบลกkou.
15.ย ย ย  STN EN 13892-4: 2003: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 4: Stanovenie odolnosti proti opotrebovaniu podฤพa BCA.
16.ย ย ย  STN EN 13892-5: 2004: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 5: Stanovenie odolnosti proti opotrebovaniu valivรฝm zaลฅaลพenรญm poterovรฝch mรกlt na รบลพitkovรบ vrstvu.
17.ย ย ย  STN EN 13892-6: 2003: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 6: Stanovenie tvrdosti povrchu.
18.ย ย ย  STN EN 13892-8: 2003: Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 8: Stanovenie prรญdrลพnosti.
19.ย ย ย  STN EN ISO 178: 2011: Plasty. Stanovenie ohybovรฝch vlastnostรญ (ISO 178: 2010).
20.ย ย ย  STN EN 1062-3: 2008: Nรกterovรฉ lรกtky. Nรกterovรฉ lรกtky aย nรกterovรฉ systรฉmy na vonkajลกie murivo aย betรณn. ฤŒasลฅ 3: Stanovenie priepustnosti vody vย kvapalnej fรกze.
21.ย ย ย  STN EN 12664: 2001: Tepelnotechnickรฉ vlastnosti stavebnรฝch materiรกlov aย vรฝrobkov. Stanovenie tepelnรฉho odporu metรณdou chrรกnenej teplej dosky aย metรณdou meradla tepelnรฉho toku. Suchรฉ aย vlhkรฉ vรฝrobky so strednรฝm aย nรญzkym tepelnรฝm odporom.
22.ย ย ย  STN EN 13501-1+A1: 2010: Klasifikรกcia poลพiarnych charakteristรญk stavebnรฝch vรฝrobkov aย prvkov stavieb. ฤŒasลฅ 1: Klasifikรกcia vyuลพรญvajรบca รบdaje zo skรบลกok reakcie na oheลˆ (Konsolidovanรฝ text).
23.ย ย ย  STN EN 14231: 2003: Skรบลกky prรญrodnรฉho kameลˆa. Stanovenie odolnosti proti ลกmyku kyvadlovou skรบลกkou.
24.ย ย ย  STN 74 4507: 1981: Skรบลกobnรฉ metรณdy podlรกh. Stanovenie protiklznรฝch vlastnostรญ povrchu podlรกh.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
