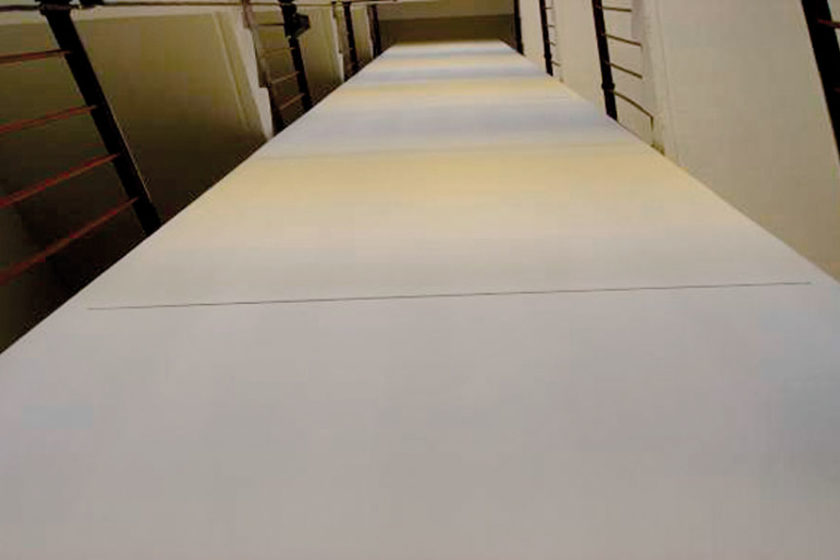

Nový plášť pre výťahové šachty

Partneri sekcie:

V prípade rekonštrukcie výťahu by sa nemalo zabúdať ani na výťahovú šachtu. Oceľové konštrukcie výťahových šachiet možno opláštiť rozličnými materiálmi. Jedným z vhodných materiálov je cementotriesková doska. Odporúča sa použiť cementotrieskovú dosku s hrúbkou 12 mm.

rekonstrukcia oplastenia vytahovych sachiet 7348 big image
01cetris big image
03cetris big image
11cetris big image
10cetris big image
09cetris big image
08cetris big image
07cetris big image
V prípade rekonštrukcie výťahu by sa nemalo zabúdať ani na výťahovú šachtu. Oceľové konštrukcie výťahových šachiet možno opláštiť rozličnými materiálmi. Jedným z vhodných materiálov je cementotriesková doska. Odporúča sa použiť cementotrieskovú dosku s hrúbkou 12 mm. Maximálny formát dosky je 1 250 × 3 350 mm. Optimálny formát dosky z hľadiska manipulácie, montáže a ceny je:

  • bočná stena: 1 250 mm × hĺbka šachty,
  • zadná stena: šírka šachty × 1 672 mm (1/2 základnej dĺžky dosky).

Na jednoduchšiu manipuláciu a montáž sa odporúča dosky pred demontážou pôvodného výťahu rozviezť na jednotlivé podlažia. Montáž začína po demontáži pôvodného opláštenia vždy odspodu. Vzhľadom na vzdialenosť nosných rohových profilov treba vždy do polovice šírky steny doplniť pomocnú výstuhu, najlepšie pozinkovaný CD-profil (60 × 27 × 0,6 mm). Pomocná vnútorná výstuha sa ukotví k vodorovným profilom stužujúceho nosného rámu šachty. Maximálny prípustný odstup vodorovných profilov je 1 800 mm.

Čo budete potrebovať:

  • Cementotriesková doska CETRIS BASIC základné rozmery 1 250 × 3 350 mm,hrúbka 12 mm, 1 m2    11,076 €
  • Pero plastový profil, rozmery 20 × 2 mm, dĺžka sa rovná šírke dosky
  • Plastový H-profil
  • Pomocná výstuha pozinkovaný CD-profil, rozmery 60 × 27 × 0,6 mm, bm    1,08 €
  • Samorezné skrutky
  • Silikón akrylátový tmel Den Braven 310 ml    3,55 €
  • Novodurový profil rozmery 10 × 10 mm
  • Lepidlo Pattex Chemoprén Extrém plechová nádoba, 800 ml    8,80 €
  • Novoplastový rohový profil rozmery 40 × 21 mm
  • Novoplastový rohový profil rozmery 45 × 45 mm
  • Akrylátový tmel Soudal akrylátový tmel 300 ml    2,16 €
  • Dvojzložkový tmel BKP tmel na drevo, dvojzložkový polyesterový 500 g    6,95 €
  • Oteruvzdorná umývateľná farba
  • Pásovina rozmery 30 × 8 mm, bm    3,30 €
  • Guľatina antikorová: priemer 12 mm, dĺžka 3 000 mm    17,94 €, priemer 14 mm, dĺžka 3 000 mm    24,36 €
  • Farba na kov napr. FERO Color antikorózna farba 2 v 1 výdatnosť 7 až 8 m2/l, plechovka 0,75 l    11,57 €
  • Náradie: fréza, 2 m vodováha, vŕtačka, svorky, píla, oceľová stierka s veľkosťou zubov 1 mm, zváračka + príslušenstvo, štetec, molitanový valček, brúska, AKU skrutkovačka

Zvislú výstuhu treba pri ukotvení vypodložiť, aby bola plocha na ukotvenie dosky v rovnakej rovine ako rohové profily. Prvý zakladajúci rad dosiek sa montuje tak, aby sa nedotýkal podlahy. Treba ponechať vodorovnú škáru so šírkou minimálne 5 mm. Každá prvá zakladacia doska sa nastaví vodováhou do horizontálnej roviny. Ďalšie bočné steny sa osadzujú do zvislej roviny vzhľadom na zadný rohový uholník šachty. Doska, ktorá tvorí opláštenie zadnej steny výťahovej šachty, sa montuje tak, aby zvislými hranami presahovala rohový profil maximálne o 10 mm. Doska sa zaistí svorkami a vyvŕtajú sa otvory – zároveň v doske aj v rohových profiloch (priemer vyvŕtaného otvoru = 0,8 priemeru použitej skrutky). V prípade samorezných skrutiek (netreba predvŕtať rohový profil) sa odporúča priemer predvŕtanej diery v doske rovný 1,2-násobku priemeru skrutky. Otvory sa umiestnia minimálne 25 mm od zvislej a minimálne 50 mm od vodorovnej hrany dosky. Maximálny rozstup skrutiek je 200 mm, v prípade ukotvenia na vnútornú podperu sa táto hodnota zvyšuje na 300 mm. Pri ukotvení dosky sa začína vždy od vnútornej podpery, nakoniec sa ukotví v rohoch. Po prichytení spodného radu dosiek sa do drážky v hornej vodorovnej hrane dosky vloží pero – plastový profil. Ak sa použijú dosky s kolmou hranou, nasadzuje sa na hornú hranu plastový H-profil. V mieste uloženia na podpery (rohové L-profily a vnútorné výstuhy) treba vyrezať časť pásoviny H-profilu, aby bola doska uložená priamo na podperách. Ďalšia doska sa ukladá vždy hranou na pero s dilatačnou medzerou minimálne 5 mm. Podľa potreby sa v doske vyreže otvor na ukotvenie šachty do schodiska, vždy treba nechať dilatačnú medzeru so šírkou minimálne 5 mm.

info o materiáli:

  • Cementotriesková doska s hladkým prírodným cementovosivým povrchom s hrúbkou 12 mm (základné rozmery – 1 250 × 3 350 mm)
  • Vhodná ako konštrukčný materiál v prípadoch, keď sa požaduje odolnosť proti vlhkosti a zároveň pevnosť, nehorľavosť, ekologická a hygienická neškodnosť
  • Zvukovoizolačné vlastnosti, bez obsahu azbestu a formaldehydov, odolná proti hmyzu a pôsobeniu plesní

V mieste vonkajšieho preplátovania spojov je potrebné hrúbku dosky zúžiť (rozbrusovačkou, frézou a pod.). Na konci šachty sa doska skráti podľa potreby a horný okraj sa upraví nalepením pásu plechu silikón-akrylátovým tmelom, ktorý sa následne prenituje trhacími nitmi. Lepidlo sa nanáša na odmastený plech oceľovou stierkou s veľkosťou zubov 1 mm. Do zvislých uholníkových nosníkov sa navŕta otvor s priemerom 12 mm na ukotvenie zábradlia bodovaním. Do tohto otvoru sa zarazí guľatina s presahom 5 mm do šachty a zavarí sa zo strany šachty. Po osadení šachtových dverí sa na čelné rohové uholníky šachty nalepia novodurové profily 10 × 10 mm. Na predné rohy šachty sa nalepí novoplastový rohový profil 40 × 21 mm. Ak sa na prekrytie rohov použijú plechové pásky, prípadne plechové profily, treba škáru medzi týmito prvkami riešiť v mieste vodorovných škár medzi doskami. Na zadné rohy šachty sa nalepí novoplastový rohový profil 45 × 45 mm. Hlavičky skrutiek na ukotvenie dosiek na vnútornú výstuhu sa pretmelia akrylátovým brúsiteľným tmelom, prípadne dvojzložkovým tmelom, ktorý sa prebrúsi. Následne sa nové opláštenie šachty natrie. Nasleduje namontovanie zábradlia naspäť.

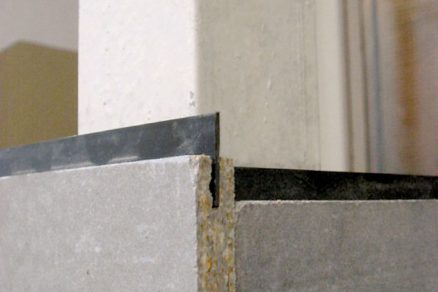

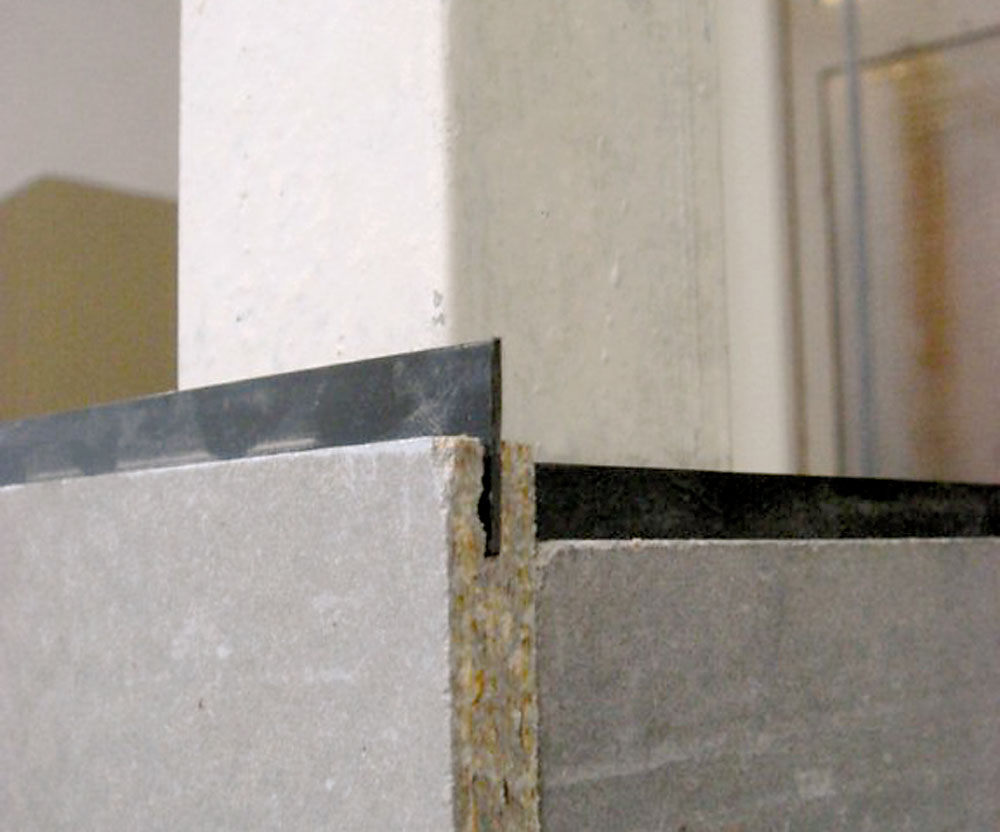

01 | Hrany dosky
Hrany dosky, ktoré tvoria vodorovnú škáru, možno vo výrobe ofrézovať, pričom sa vytvorí drážka na vkladané pero. Zároveň možno použiť aj dosky s kolmou hranou (bez úpravy). V tomto prípade je potrebné do vodorovnej škáry vložiť plastový H-profil.


02 | Opláštenie
Prvý zakladajúci rad dosiek sa montuje tak, aby sa nedotýkal podlahy (vodorovná škára 5 mm). Ďalšie bočné steny sa osadzujú do zvislej roviny vzhľadom na zadný rohový uholník šachty. Doska, ktorá tvorí opláštenie zadnej steny šachty, sa montuje tak, aby zvislými hranami presahovala rohový profil maximálne o 10 mm.

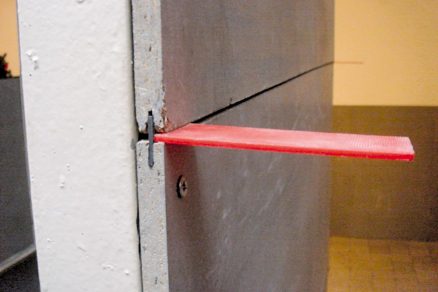

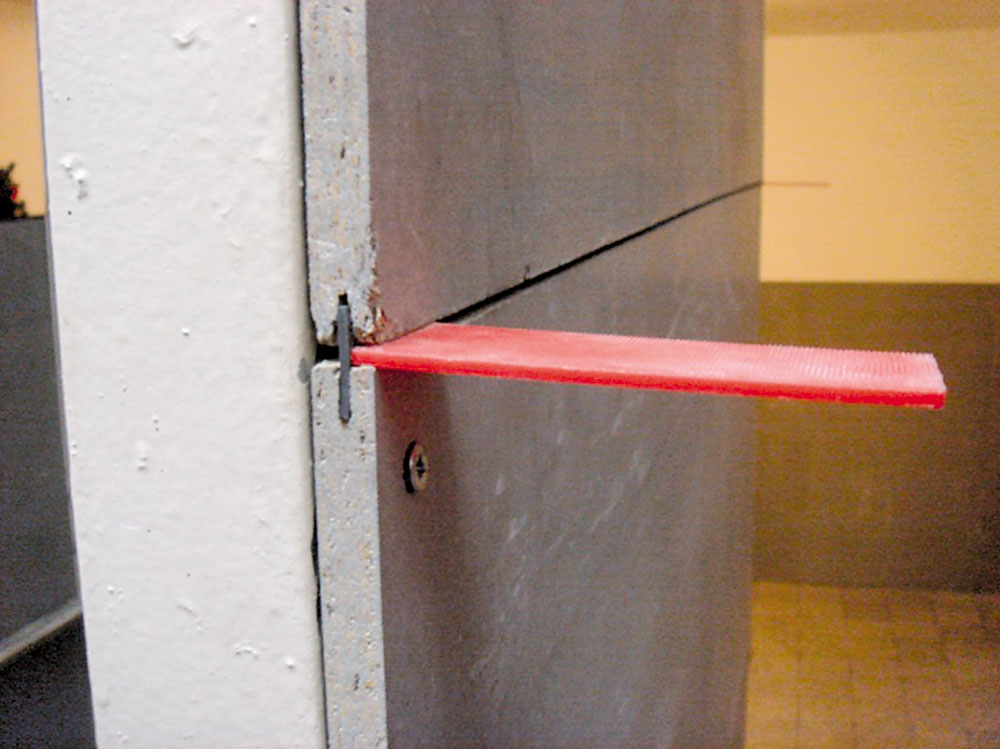

03 | Pero do drážky
Po prichytení spodného radu dosiek sa do drážky v hornej vodorovnej hrane vloží pero – plastový profil s rozmermi 20 × 2 mm, s dĺžkou, ktorá je zhodná so šírkou dosky. V prípade dosiek s kolmou hranou sa použije plastový H-profil. Ďalšia doska sa ukladá vždy hranou na pero s dilatačnou medzerou minimálne 5 mm.


04 | Otvor na ukotvenie
Podľa potreby sa v doske vyreže otvor na ukotvenie šachty do schodiska, vždy treba zabezpečiť dilatačnú medzeru so šírkou minimálne 5 mm.


05 | Predný roh
Na predné rohy šachty sa chemoprénovým lepidlom naneseným pomocou molitanového valčeka nalepí novoplastový rohový profil 40 × 21 mm.

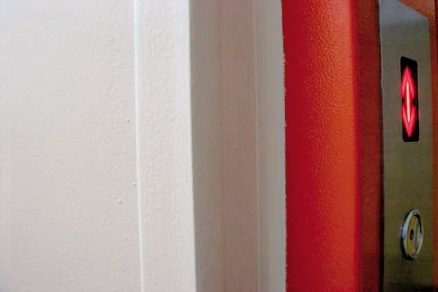

06 | Rohové uholníky
Po osadení šachtových dverí sa na čelné rohové uholníky šachty nalepia novodurové profily 10 × 10 mm. Chemoprénové lepidlo sa nanáša štetcom na obidva materiály.

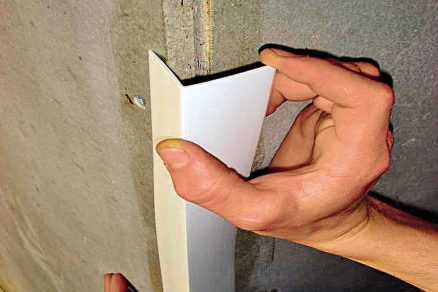

07 | Zadný roh
Na zadné rohy šachty sa nalepí novoplastový rohový profil 45 × 45 mm chemoprénovým lepidlom, ktoré sa rovnako nanáša molitanovým valčekom.


08 | Tmelenie
Hlavičky skrutiek na ukotvenie dosiek na vnútornú výstuhu sa pretmelia akrylátovým brúsiteľným tmelom (napríklad Soudal), prípadne dvojzložkovým tmelom (napríklad tmely radu BKP), ktorý sa prebrúsi. Následne sa nové opláštenie šachty natrie.


09 | Náter
Na povrchovú úpravu dosiek sa odporúča použiť oteruvzdorné umývateľné náterové systémy. Najskôr sa na dosku nanesie základný (penetračný) náter a následne vrchný krycí náter, a to minimálne v dvoch vrstvách.

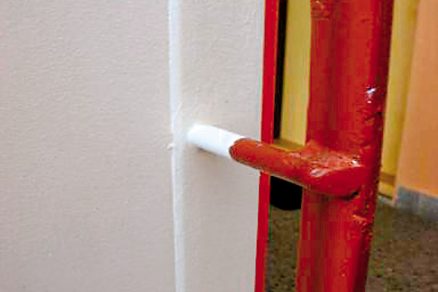

10 | Vodorovné rameno
Nasleduje spätná montáž zábradlia – na medziposchodí treba vodorovné rameno predĺžiť pásovinou 30 × 8 mm tak, aby medzi opláštením a držadlom zábradlia bola medzera minimálne 40 mm. Do výplne zábradlia sa doplní jeden kus zvislej guľatiny s priemerom 14 mm.

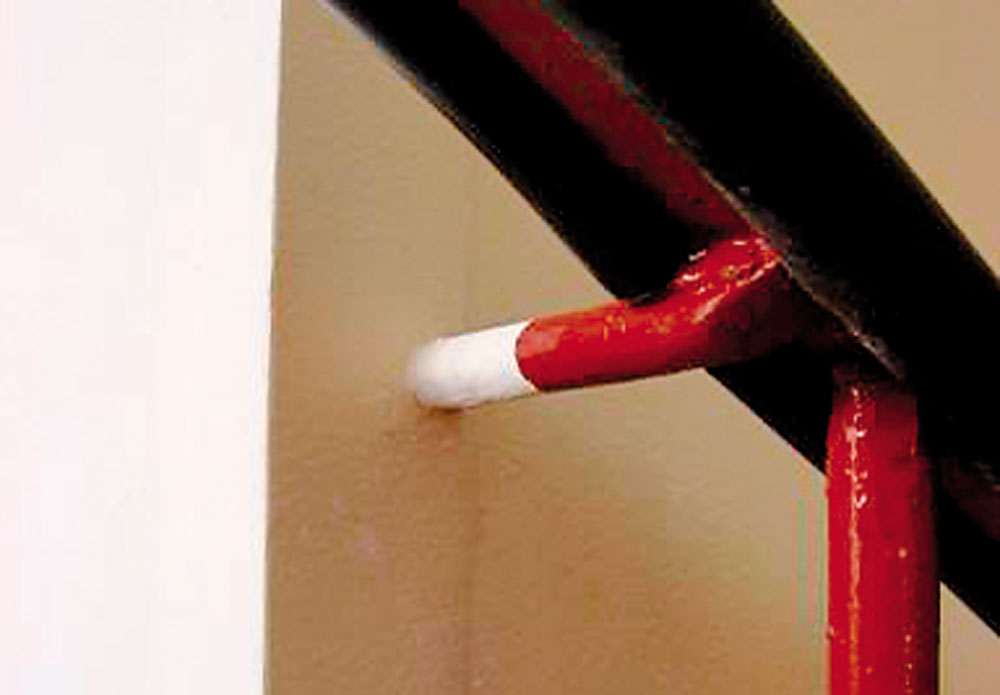

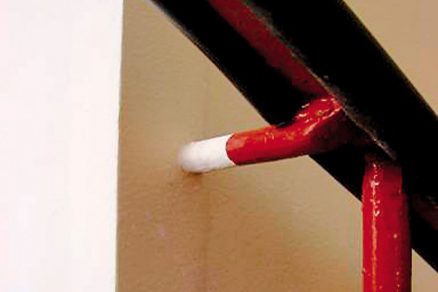

11 | Šikmé rameno
Šikmé rameno zábradlia sa tromi kotviacimi bodmi uchytáva na šachtu guľatinou s priemerom 12 mm a jedným bodom pásoviny na rameno schodiska. Ako posledné sa realizujú držadlá zábradlia. Zvary ukotvenia zábradlia sa zatrú farbou v odtieni zábradlia.

TEXT: Ing. Miroslav Vacula
FOTO: CIDEM Hranice, divízia CETRIS
