Regulátory tlaku: Bezúdržbová upchávka s EPDM tesniacimi elementmi je tu už štandardom
Časopis TZB Haustechnik
Regulačné ventily majú v portfóliu LDM hlavné postavenie a predstavujú väčšinu produkcie firmy. Súčasťou výrobného programu sú však aj regulátory tlaku, ktoré v súčasnosti tvoria už takisto neoddeliteľnú časť výrobného sortimentu a svojím rozsahom dopĺňajú výrobný program armatúr pre vykurovacie, vzduchotechnické, prípadne chladiarenské aplikácie.

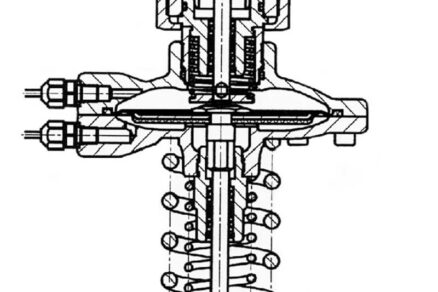

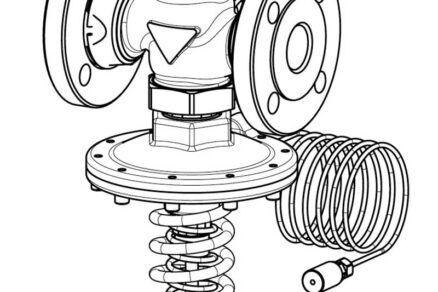

Regulátor diferenčného tlaku RD122D
Regulátor diferenčného tlaku s označením RD122D predstavuje dvojcestnú armatúru z tvárnej liatiny, vybavenú precízne realizovaným, tlakovo vyváženým škrtiacim systémom. Rozsah ponúkaných svetlostí je od DN 15 do 50, menovitý tlak je PN 25. Variantné vyhotovenie pripojenia so závitovými či privarovacími nátrubkami alebo v prírubovej alternatíve umožňuje použitie týchto armatúr v systémoch s menovitými tlakmi už od PN 2,5.
Bezúdržbová upchávka s EPDM tesniacimi elementmi je tu už štandardom, zaručená je tiež prakticky nulová netesnosť uzáveru v zatvorenom stave vďaka mäkkým tesniacim prvkom. Priamočinné regulátory ovládané médiom tvorí tlakovo vyvážené vyhotovenie základného ventilu a ovládacia hlavica s gumovou membránou.
Plocha membrány zaisťuje dobrú citlivosť kuželky na zmeny tlakových pomerov aj pri minimálnych pracovných tlakoch. Vo variantoch s diferenčným tlakom 10 alebo 20 kPa je riadený tlak pevne nastavený z výroby, pri diferenčných tlakoch s vyššími rozsahmi je plynule regulovateľný nastavením ovládacej pružiny.
Špecifickou vlastnosťou týchto ventilov je možnosť vybavenia ventilu mechanizmom na obmedzenie prietoku. Obmedzovač umožňuje pomocou druhej kuželky nastaviť menovitý prietok armatúrou nezávisle od hodnoty Kvs ventilu.
Ventily sú vhodné na prácu s médiami, ako sú voda, horúca voda a vzduch do teploty 150 °C, a rovnako sú vhodné pre chladiace zmesi, napr. vodu s liehom alebo glykol do 50 % koncentrácie.
Regulátor výstupného tlaku RD122V
Väčšiu škálu nastaviteľných pracovných tlakov zabezpečujú dva rozmery membrán. Vyhotovenie s odbermi tlaku vybavenými chladiacimi kondenzačnými nádobkami navyše rozširuje oblasť použitia týchto armatúr aj pre paru až do teploty 180 °C.

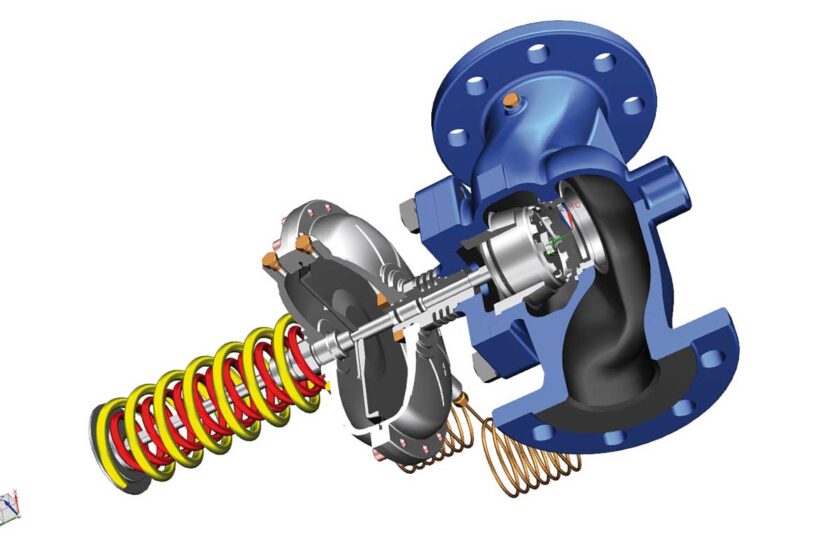

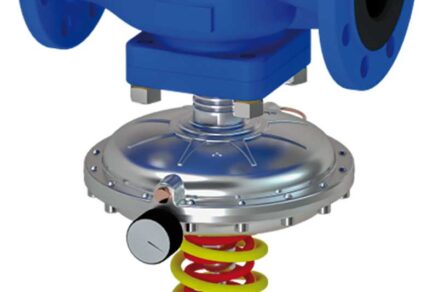

Regulátor tlaku RD2xx
Výrobkom, ktorý svojím rozsahom vyhotovení nadväzuje na osvedčené regulátory RD122 BEE line a rozširuje portfólio ponúkaných svetlostí, je regulátor tlaku s označením RD2xx. Ventily sú k dispozícii v svetlostiach DN 65 až DN 150 a v tlakových triedach PN 16 a PN 25. Vhodné sú na použitie v zariadeniach, kde sú regulovanými médiami voda, vzduch alebo para do 1,0 MPa. Ďalej sú vhodné pre chladiace zmesi a ďalšie neagresívne kvapalné a plynné médiá v rozsahu teplôt +2 až +150 °C, prípadne v špeciálnom vyhotovení s chladiacimi kondenzačnými nádobkami až do 180 °C.
Ovládacie hlavice sú osadené pryžovými membránami s vysokou citlivosťou. Pracovné komory sú v ponuke s tromi veľkosťami membrán, čo zabezpečuje dostatočnú škálu nastaviteľných prevádzkových tlakov pre väčšinu bežných vykurovacích a teplárenských aplikácií. Súhrnný rozsah nastavení tlakov je od 15 do 1 000 kPa. Špecifickou vlastnosťou týchto regulátorov je možnosť natočenia ovládacej hlavice okolo zvislej osi podľa dispozičných potrieb potrubnej sústavy.
Ventily sú vybavené sofistikovanou realizáciou tlakovo vyváženej kuželky, ktorá vďaka netradične riešenej regulačnej partii umožňuje použitie regulátorov aj pri vysokých tlakových spádoch. Použitie v oblasti škrtenia za vzniku kavitácie v kvapaline je prípustné, je však nutné počítať so zvýšeným opotrebením škrtiaceho orgánu (kuželky).
Tesniace plochy škrtiaceho systému sú odolné proti bežným kalom a nečistotám média, pri výskyte abrazívnych prímesí je však nutné umiestniť do potrubia pred ventil filter na zaistenie dlhodobej spoľahlivej funkcie a tesnosti.
Prírubové teleso z tvárnej liatiny je vybavené pripojovacími bodmi pre impulzné potrubia, čo umožňuje užívateľovi jednoduché zapojenie regulátora s možnosťou voľby umiestnenia tlakových impulzov na telese regulátora alebo na zvolenom mieste potrubia.
K dispozícii je niekoľko variantov:
- regulátory, kde s rastúcim tlakom/tlakovým rozdielom dochádza k zatváraniu armatúry:
- RD 212 D – priamočinný regulátor diferenčného tlaku,
- RD 212 P – priamočinný regulátor diferenčného tlaku s obmedzovačom prietoku,
- RD 212 V – priamočinný regulátor výstupného tlaku;
- regulátory, kde s rastúcim tlakom/tlakovým rozdielom dochádza k otváraniu armatúry:
- RD 213 R – priamočinný prepúšťací ventil,
- RD 213 S – priamočinný regulátor vstupného tlaku.
Príslušné katalógové listy a návody na montáž k regulátorom tlaku sú k dispozícii na internetovej stránke www.ldm.sk.
TEXT: Marek Lehota, LDM Bratislava, s. r. o.
FOTO: LDM Bratislava, s. r. o.
