Nové oplechovanie atiky plochej strechy

Pred definitívnym zabudovaním treba každý asfaltovaný izolačný pás rozbaliť, položiť na miesto určenia a skontrolovať (veľké kusy sa musia znovu zvinúť). Pás sa preloží a začne sa roztavovať jeho prvá polovica.

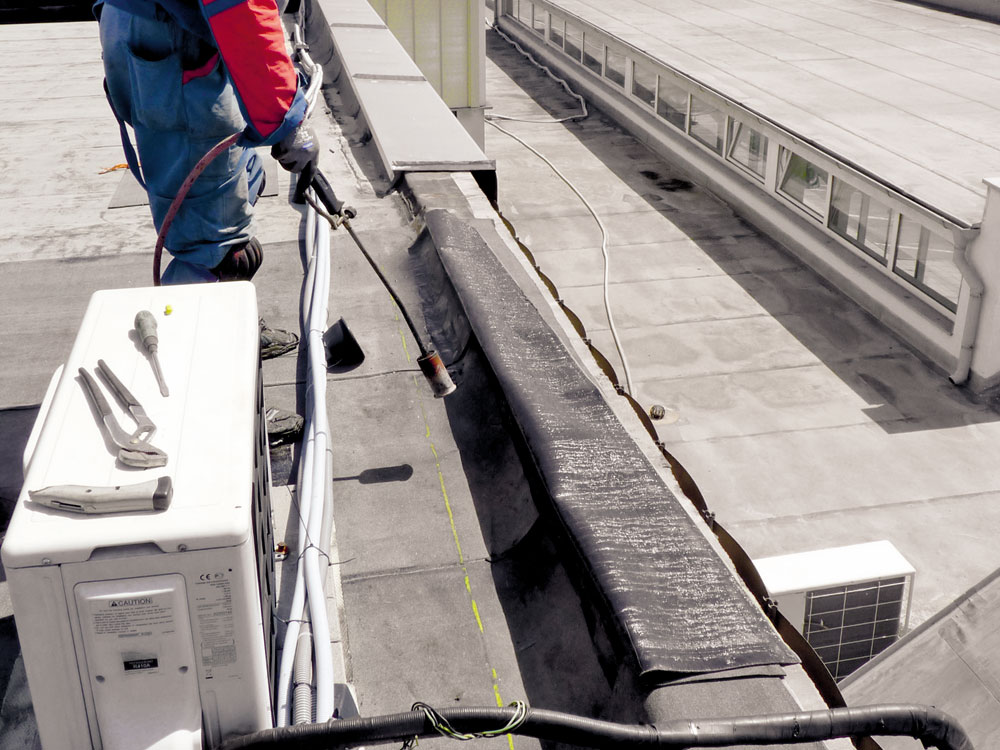

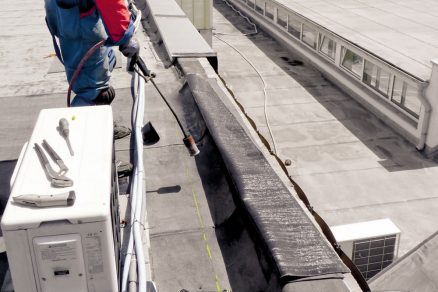

01 | Pásy
Pred definitívnym zabudovaním treba každý asfaltovaný izolačný pás rozbaliť, položiť na miesto určenia a skontrolovať (veľké kusy sa musia znovu zvinúť). Pás sa preloží a začne sa roztavovať jeho prvá polovica.

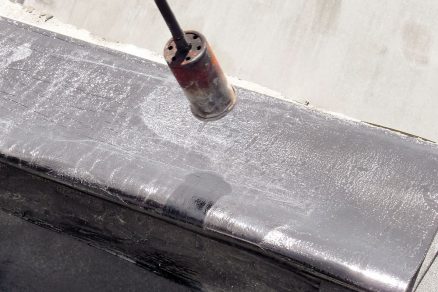

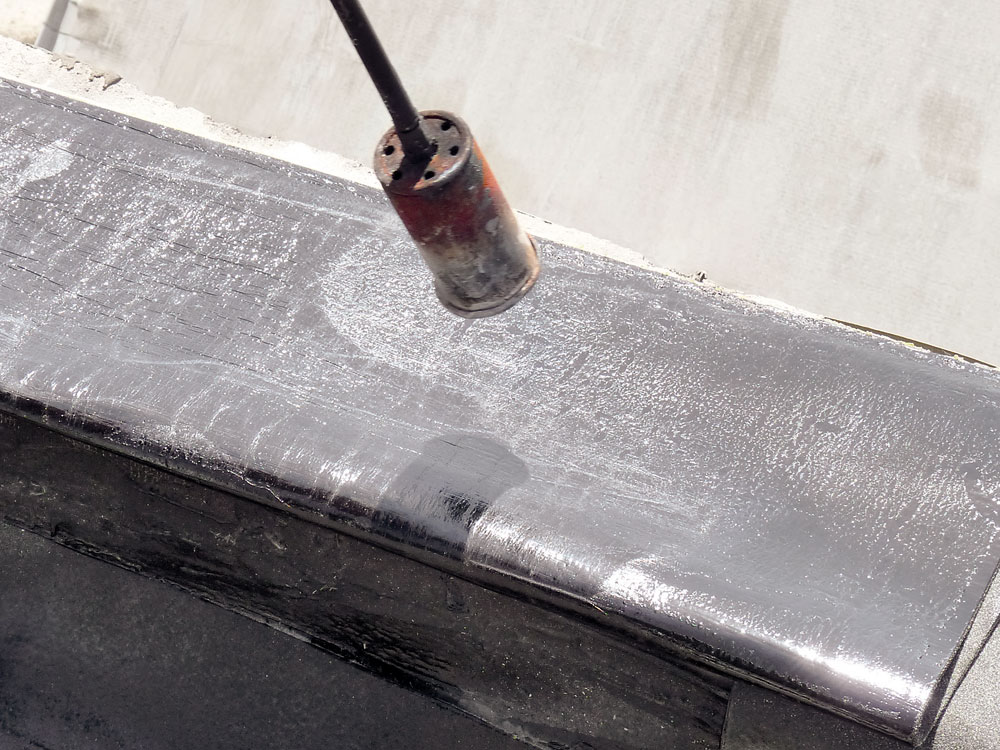

02 | Tavenie
Pás sa ohrieva tak, aby sa celkom roztavila spodná fólia – vidieť jej roztavenú časť. Ak by sa plameň zmenil zo žlto-modrého na červený a začal by dymiť, treba tavenie prerušiť.

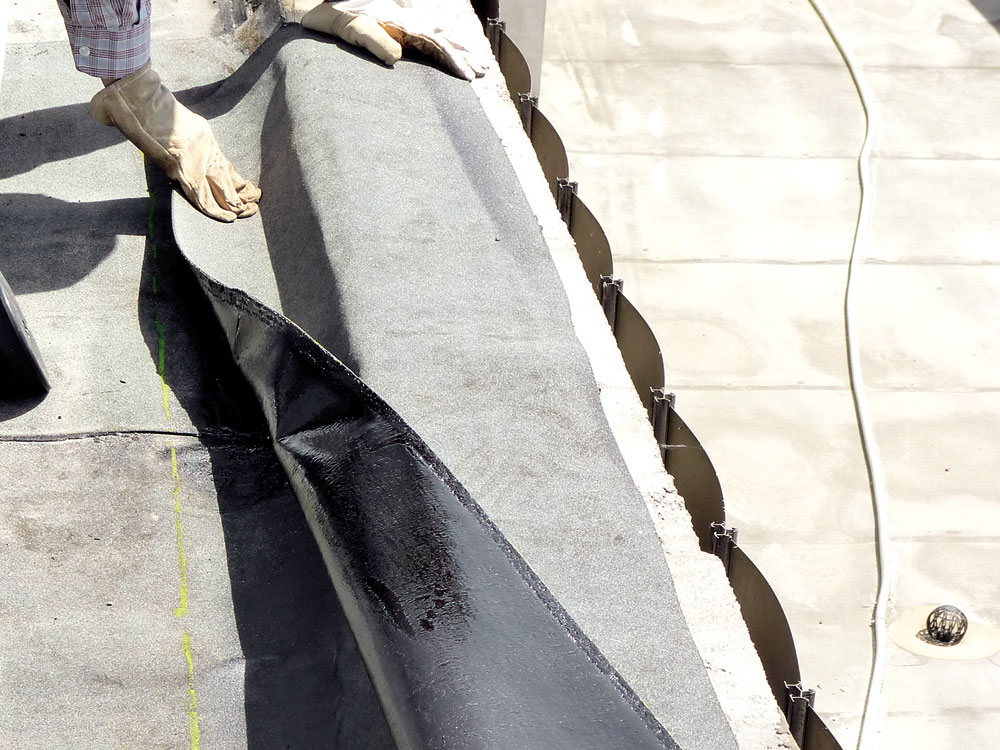

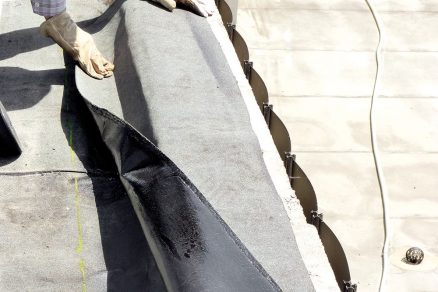

03 | Prvá polovica pásu
Prvú roztavenú polovicu pásu priložíme na podklad. V podklade nemôžu byť žiadne ostré vyvýšené miesta, ryhy ani nevyplnené škáry širšie ako 5 mm.

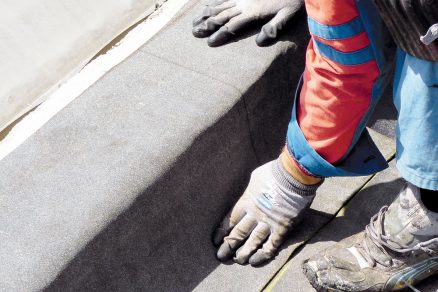

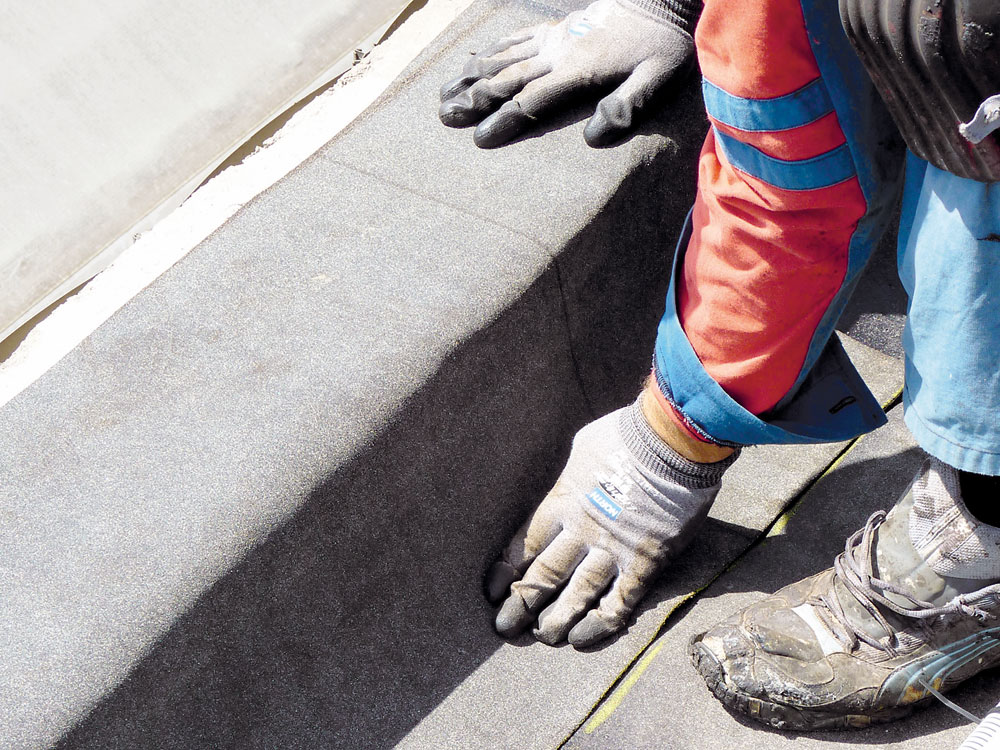

04 | Pritlačenie pásu
Po nahriatí sa pás pritlačí k podkladu. Najlepšie je, ak je nosná vložka asfaltovaného pásu zo sklenenej, prípadne z polyesterovej textílie.

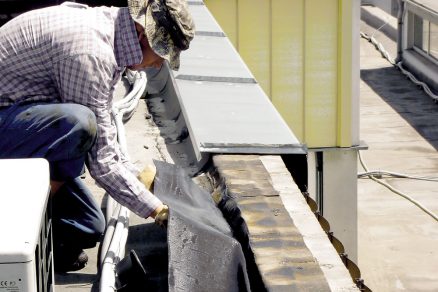

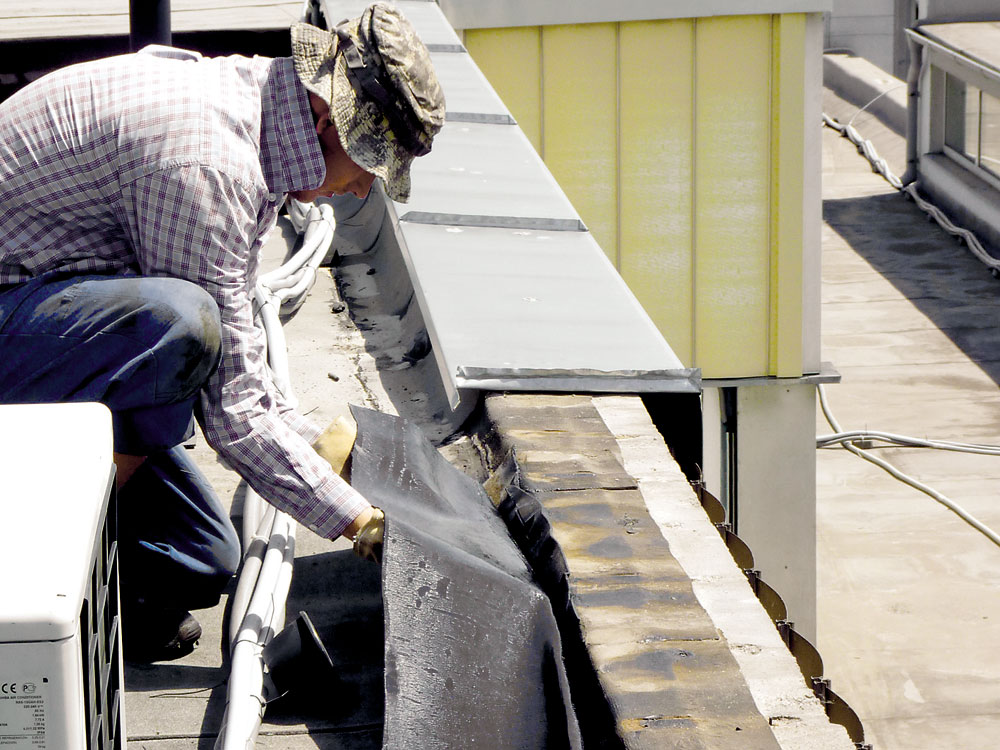

05 | Druhá polovica pásu
Podobne sa nataví aj druhá polovica pásu. Ak je to potrebné, zohreje sa aj podklad. Ešte pred ukladaním pásov treba na zlepšenie priľnavosti napenetrovať podklad asfaltovým náterom.

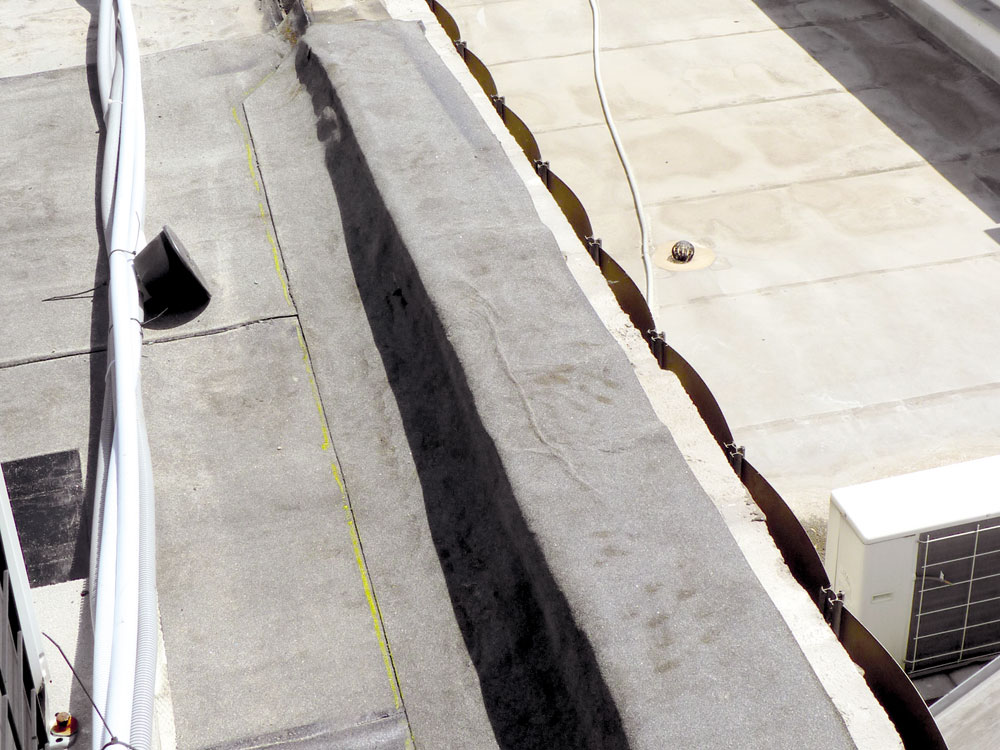

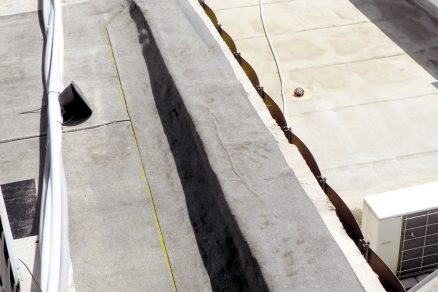

06 | Posyp
Prilepený pás (s povrchovou úpravou bridlicovým posypom) treba dobre popritláčiť k podkladu a napojiť na susedné pásy. Pásy bez úpravy je potrebné natrieť ochranným reflexným náterom.


07 | Presahy
Jednotlivé pásy sa spájajú s minimálne 80-milimetrovými pozdĺžnymi a 120-milimetrovými čelnými presahmi. Presahy musia byť vždy v smere sklonu strechy, aby v nich neostávala voda.

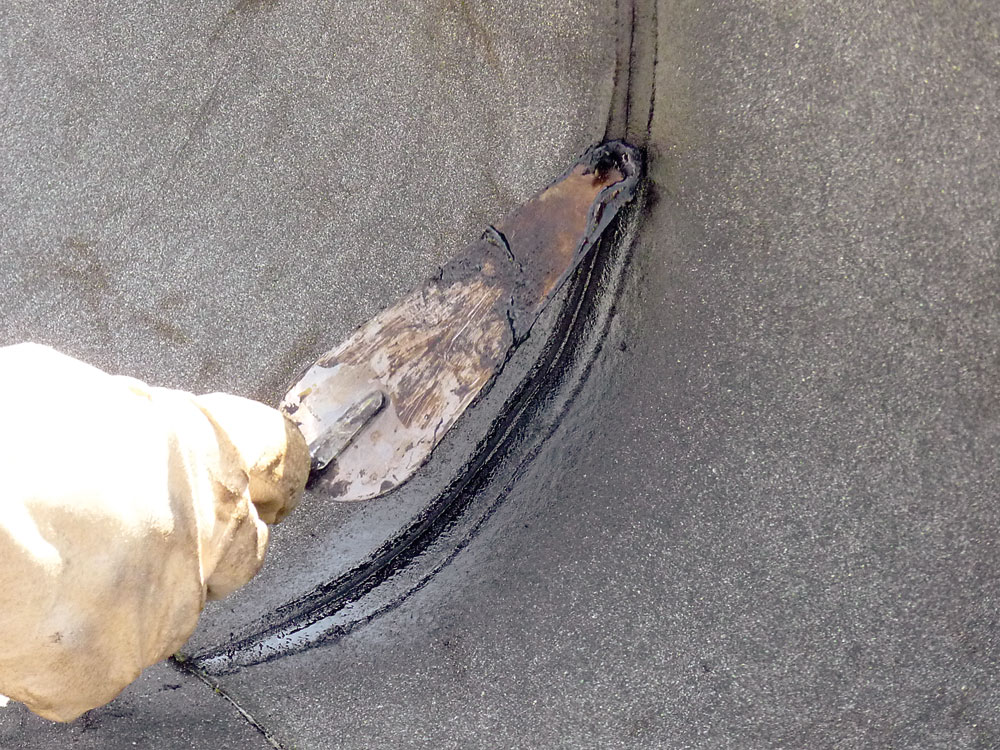

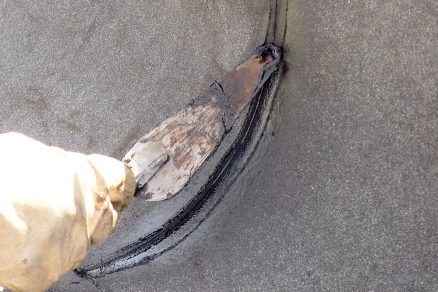

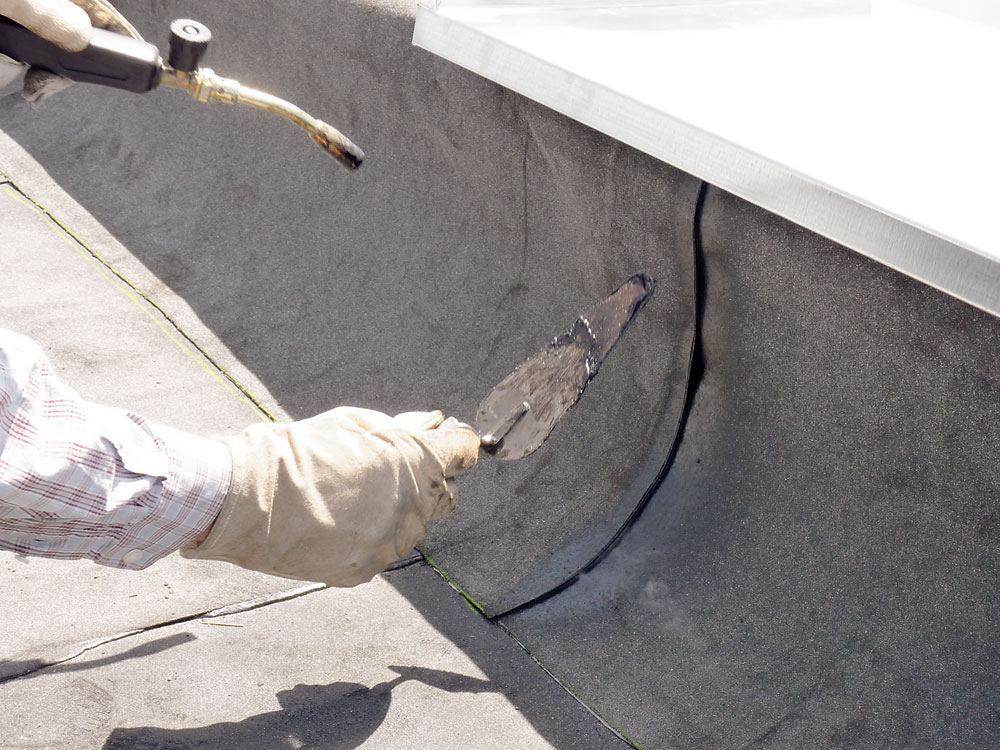

08 | Stierkovanie
Okraje pásov sa zlepia stierkou. Spoje so susednými pásmi treba nahriať plameňom plynového horáka a upraviť stierkou.

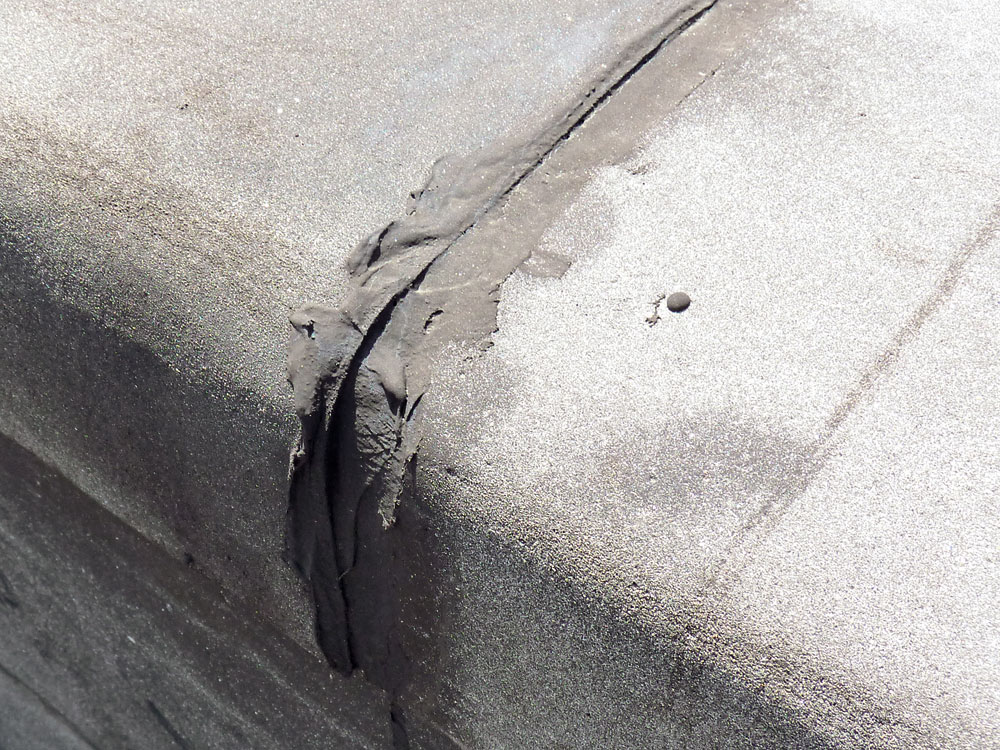

09 | Spoje
Pri tavení by mal asfalt vytekať pozdĺž spoja v šírke maximálne 1 cm, nesmie sa však porušiť nosná vložka taveného pásu.

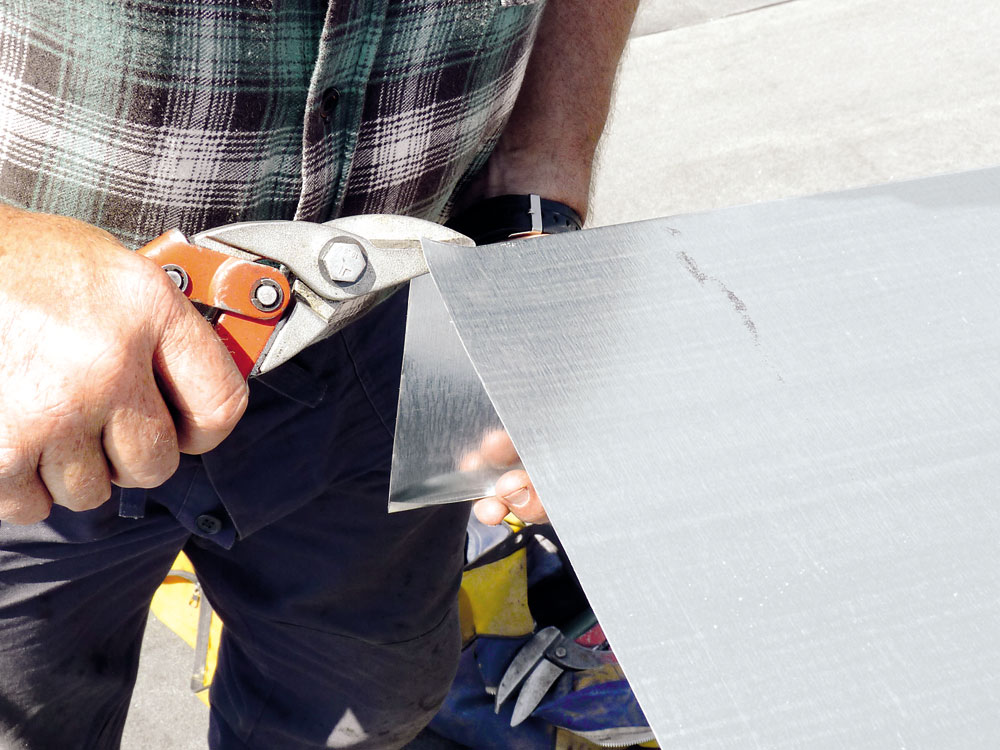

10 | Strihanie
Na úpravu dielcov na oplechovanie atiky sa používajú klampiarske nožnice – prevodové alebo priame (na vytvorenie potrebnej sily využívajú páku, preto sú väčšie).

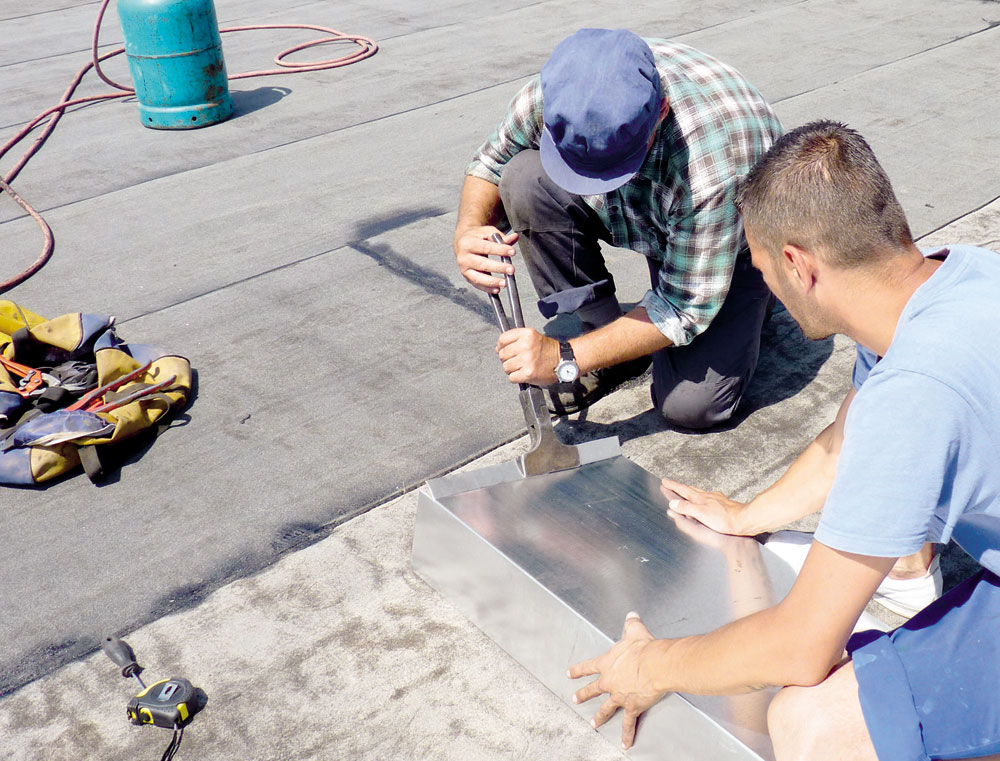

11 | Kliešte
Pri ohýbaní plechov na mieste montáže sa používajú široké alebo úzke klampiarske kliešte. Plech na zhotovenie oplechovania atiky má mať hrúbku minimálne 0,55 mm (možno použiť aj pozinkovaný plech s hrúbkou do 0,8 mm).

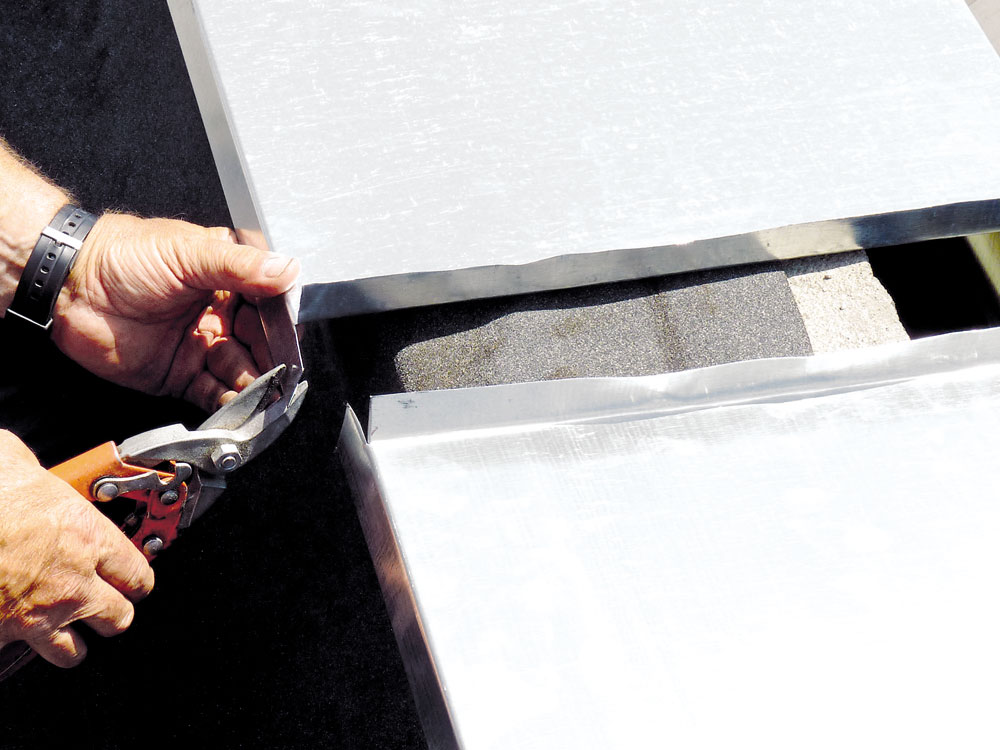

12 | Úprava
Plech sa po položení na atiku musí vhodne upraviť s použitím klampiarskych nožníc.

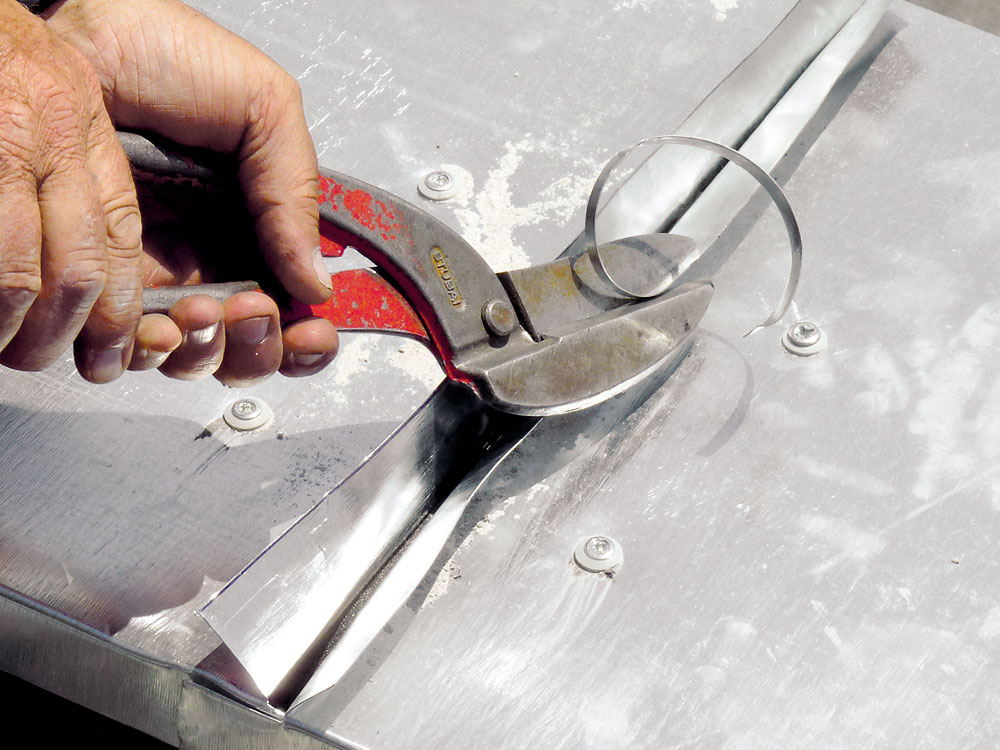

13 | Ohyby
Na vytvorenie jednoduchej stojatej klampiarskej drážky treba upraviť výšku ohybu susedných plechov na 20 až 25 mm, respektíve na 35 mm na druhom plechu.

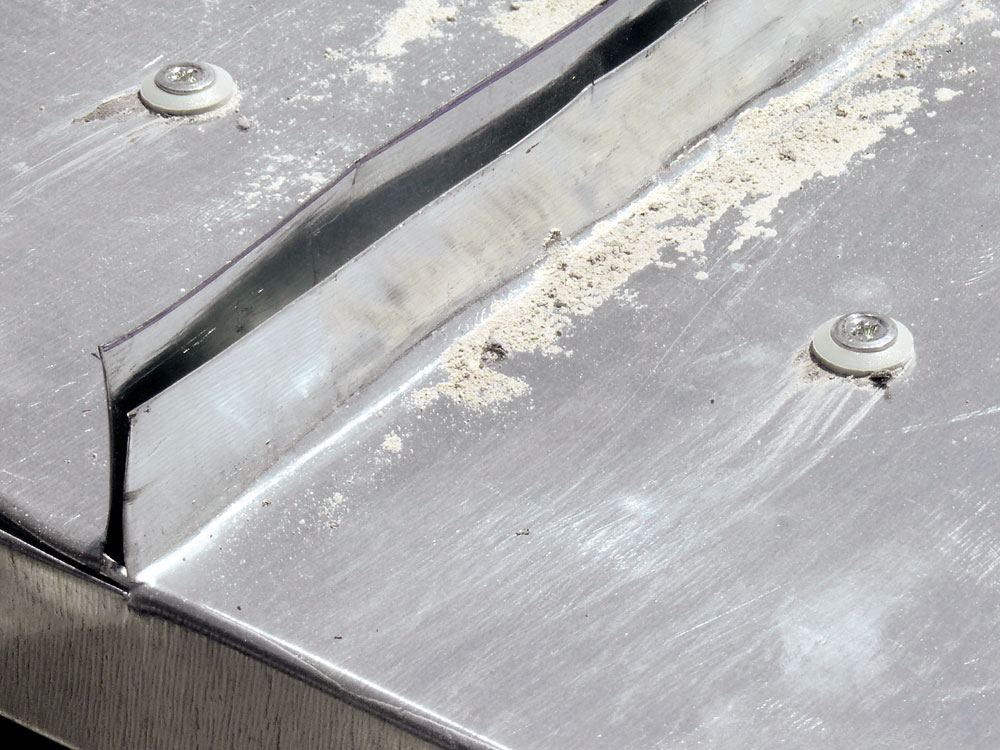

14 | Drážkový spoj
Keď je výška plechov upravená, možno začať s vytváraním drážkového spoja ohýbaním plechu.

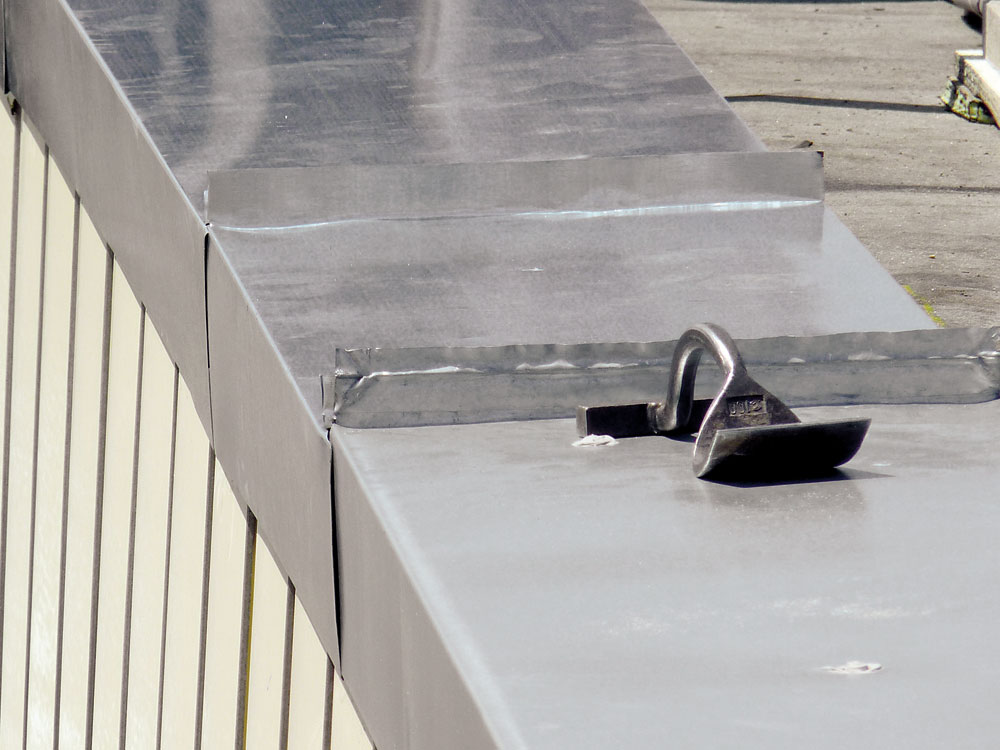

15 | Prekrytie
Pohľad z vonkajšej strany ukazuje, ako sa musia plechy na streche vzájomne prekrývať (podobne ako škridla).

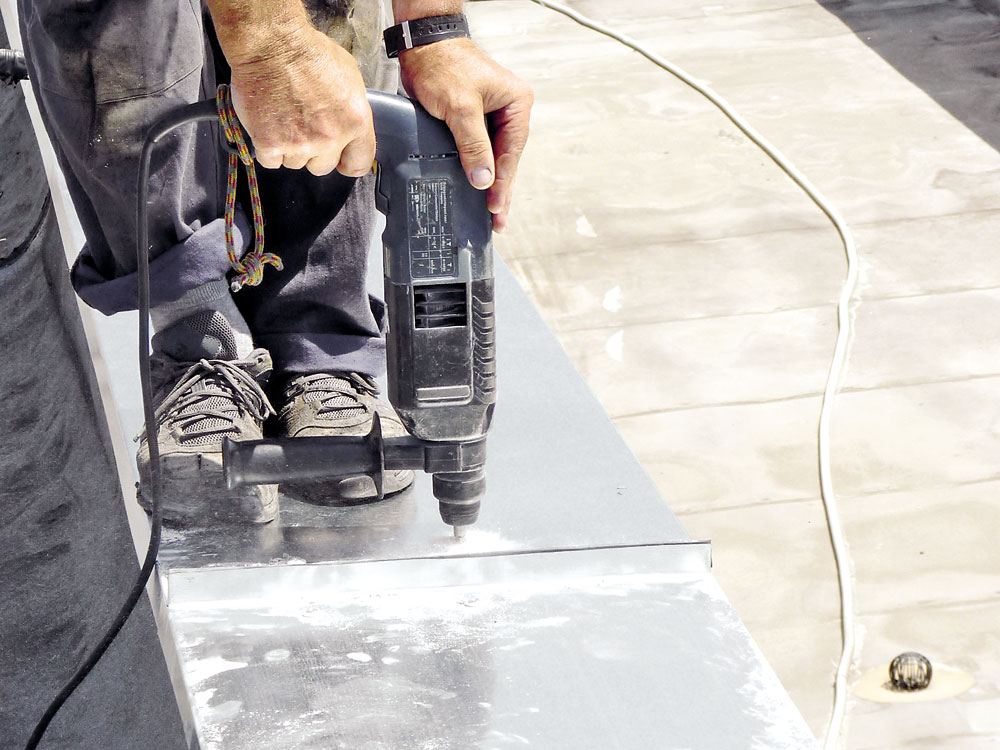

16 | Diery
Plechy sa najskôr pripevnia skrutkami. Použije sa vrták s priemerom 8 mm a vŕta sa do hĺbky 100 mm. Na vŕtanie do betónu treba použiť vŕtacie kladivo.

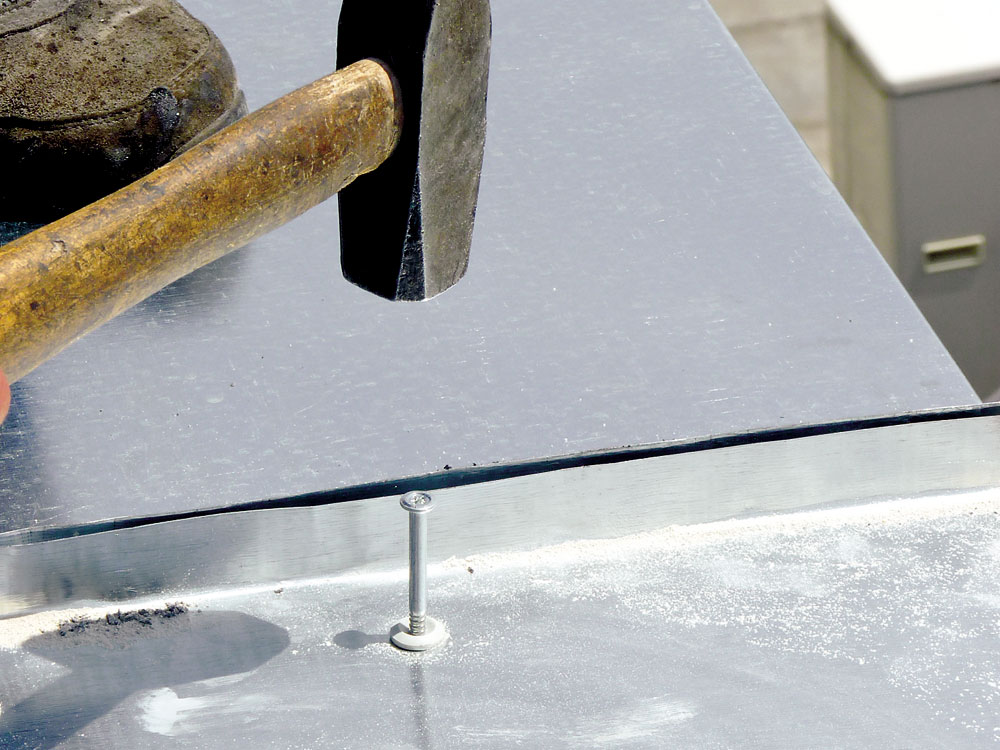

17 | Pripevnenie
Na pripevnenie sa použijú zatĺkacie rozperky (hmoždinky). Na každom okraji plechu sa umiestnia dve skrutky a v strede poľa s dĺžkou 1 m aspoň jedna.

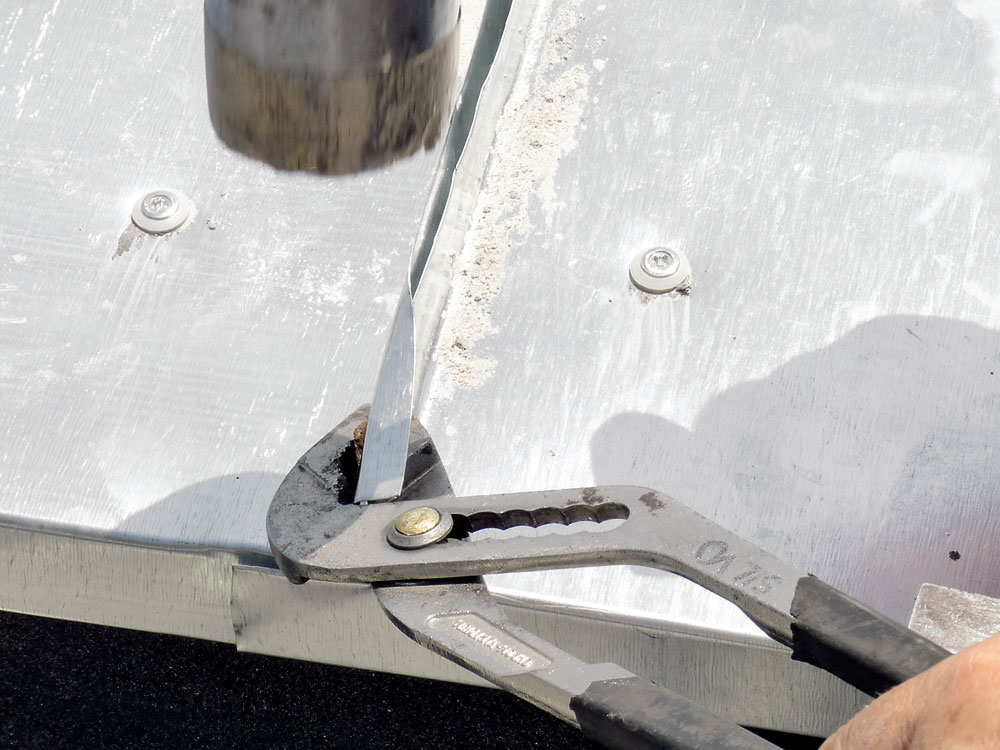

18 | Drážka
Stojatá drážka sa začne tvarovať úzkymi kliešťami a dreveným klampiarskym kladivom. Na okraji by sa totiž pri použití klampiarskej drážkovnice mohol ohnúť celý atikový plech.

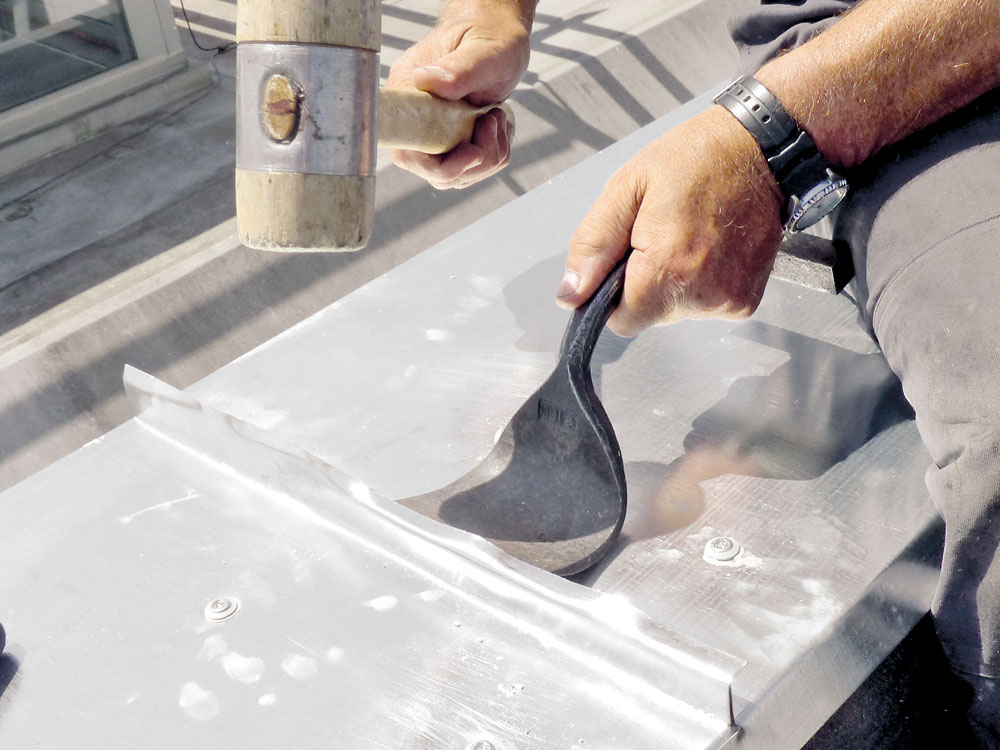

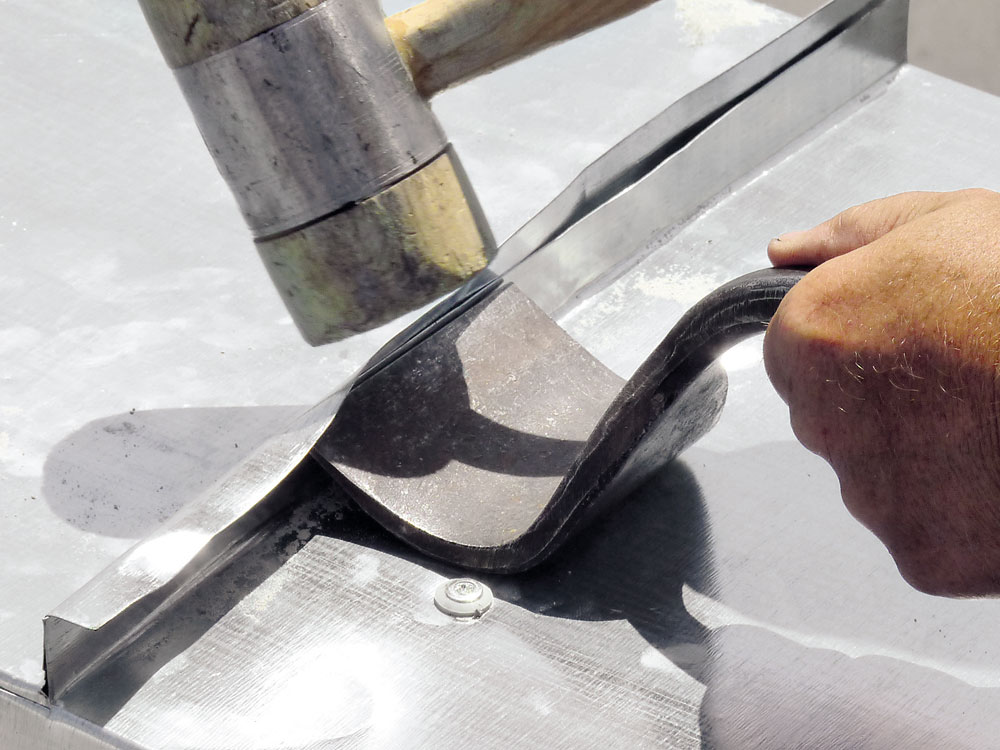

19 | Drážkovnica a kladivo
Ďalej možno použiť klampiarsku drážkovnicu a drevené kladivo. Drevené kladivo so spevňujúcou oceľovou obručou má mať hmotnosť asi 1 kg.


20 | Ostrý uhol
Vyšší plech sa ohne do ostrého uhla tak, aby sa dal ohnúť klampiarskymi kliešťami. Bežná šírka drážkovnice je 140 mm, hmotnosť 1,5 až 2 kg.


21 | Spájanie
Na ohýbanie drážky sa použijú úzke klampiarske kliešte, pretože dôkladné stlačenie plechu si vyžaduje väčšiu silu (pri veľkej ploche klieští by nebola dostatočná).

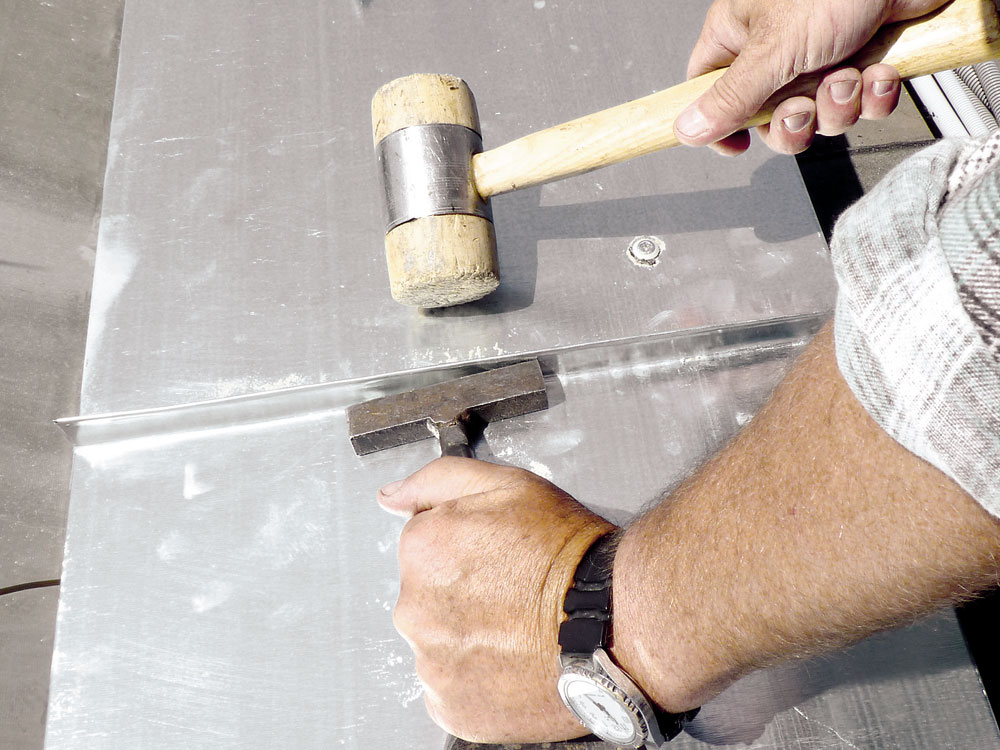

22 | Pribíjanie
Na dôkladné spojenie jednoduchou stojatou drážkou treba ohnutý plech ešte pribiť dreveným kladivom. Z opačnej strany sa prikladá nákova drážkovnice.

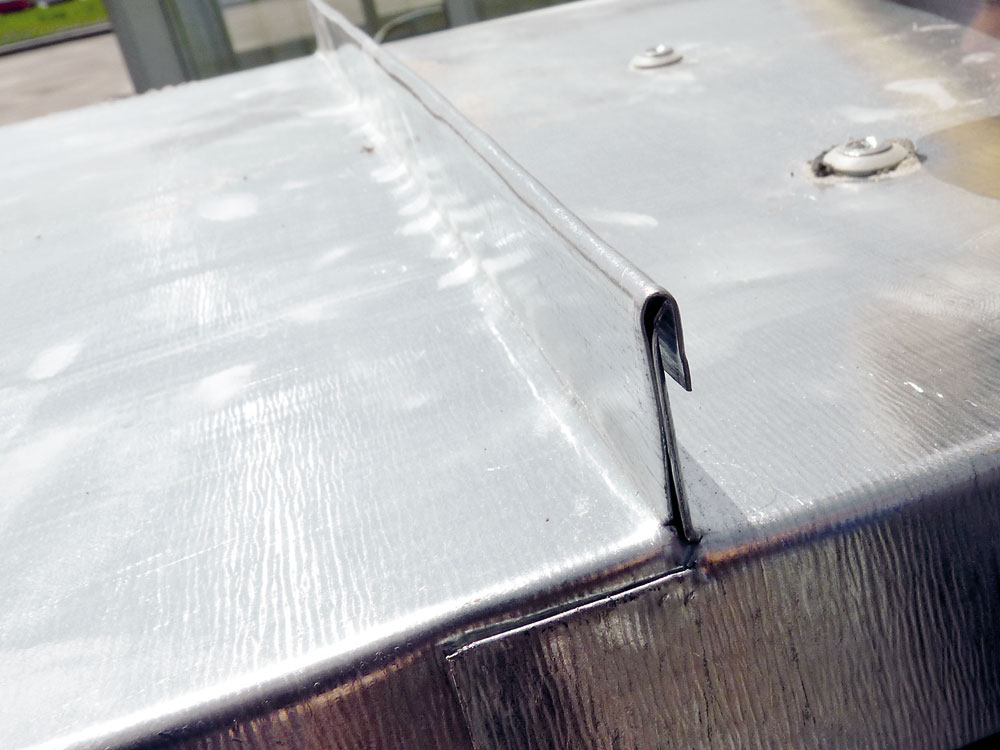

23 | Profil
Hotový ohnutý profil jednoduchej stojatej drážky.

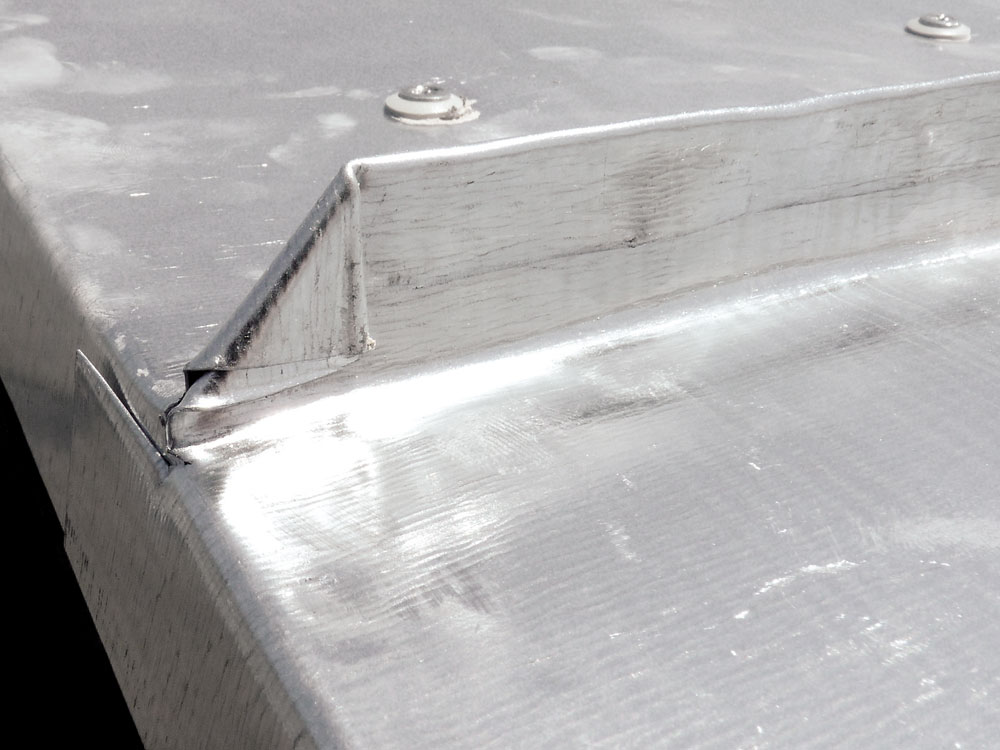

24 | Uzavretie
Rohy drážky sa ohnú tak, ako vidieť na obrázku.

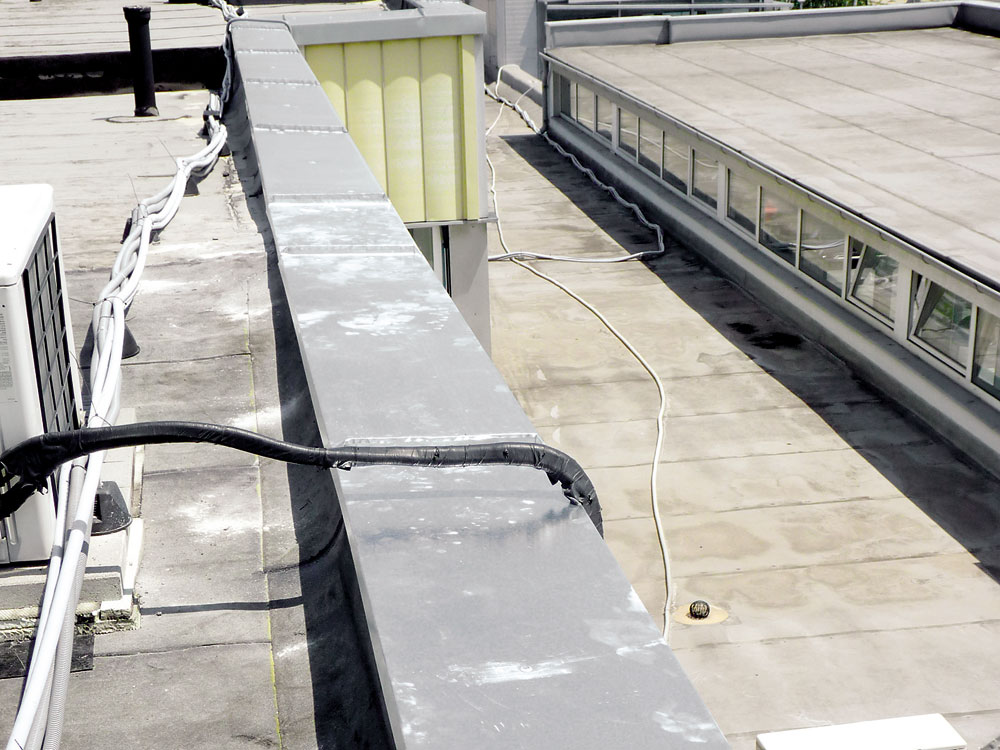

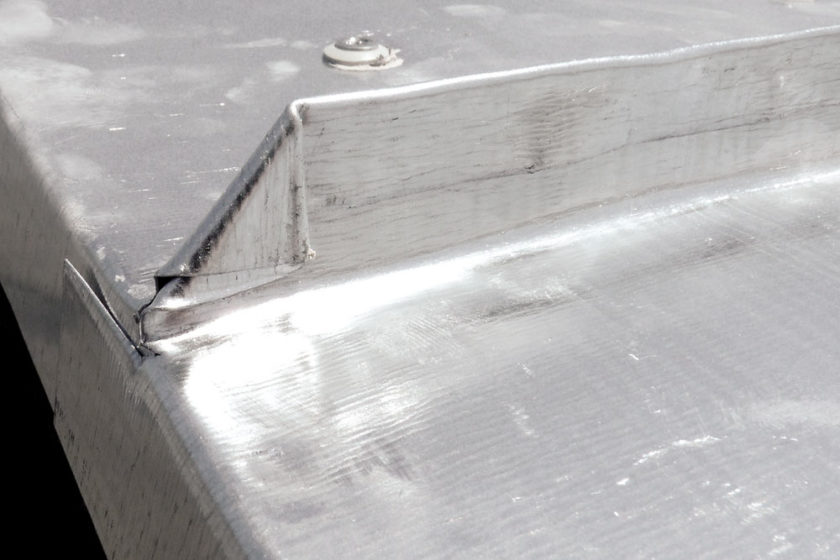

25 | Hotovo
Atika sa má spádovať dovnútra strechy. Keďže v tomto prípade atika netvorí vonkajší okraj strechy, ale je súčasťou rozsiahleho systému striech, je vyspádovaná smerom von.

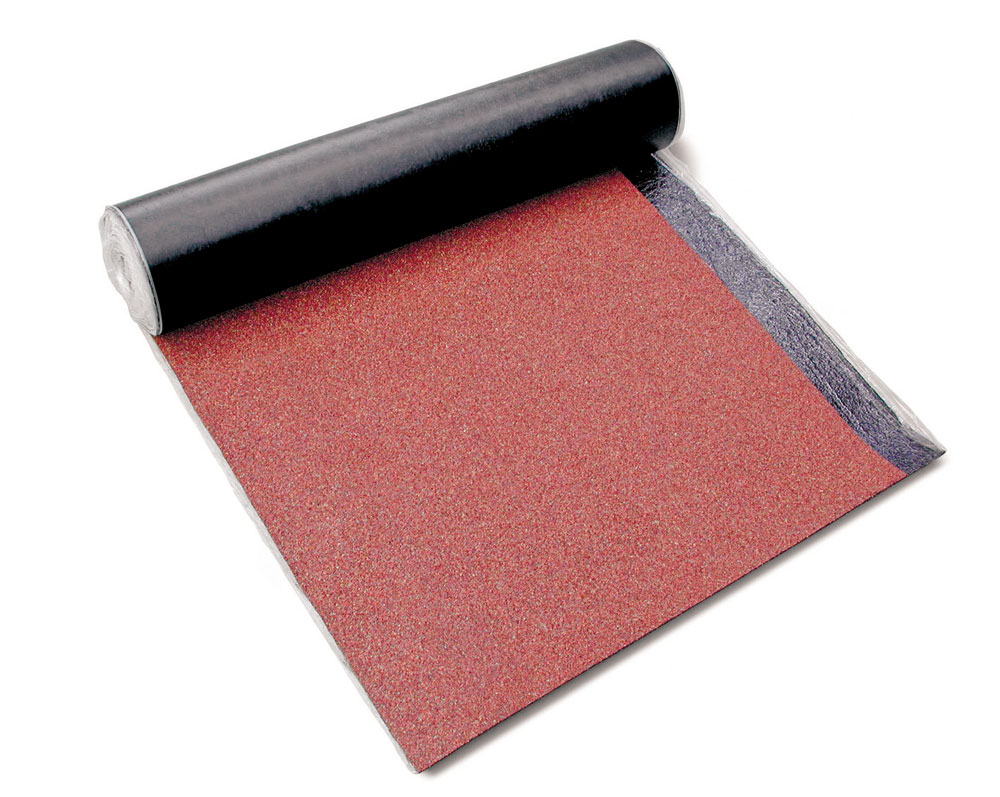

Asfaltovaný pás Hydroizolačný asfaltovaný pás Icopal Elastobit PV TOP FIX 52 (asfalt je modifikovaný termoplastickým kaučukom SBS) s kombinovanou polyesterovou rohožou spevnenou sklenenou mriežkou je na vrchnej strane chránený farebným hrubozrnným minerálnym posypom. Pri hrúbke 5 mm ho možno použiť ako vrchnú vrstvu jednovrstvových hydroizolačných systémov na plochých strechách. Vyznačuje sa dlhou životnosťou. Spracúva sa mechanickým kotvením a plnoplošným tavením. 1 m2    10,16 €

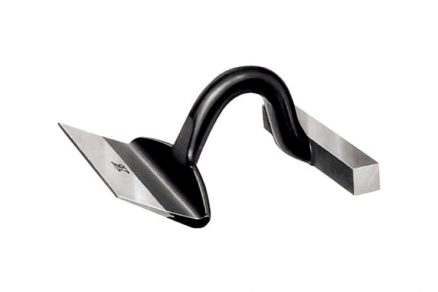

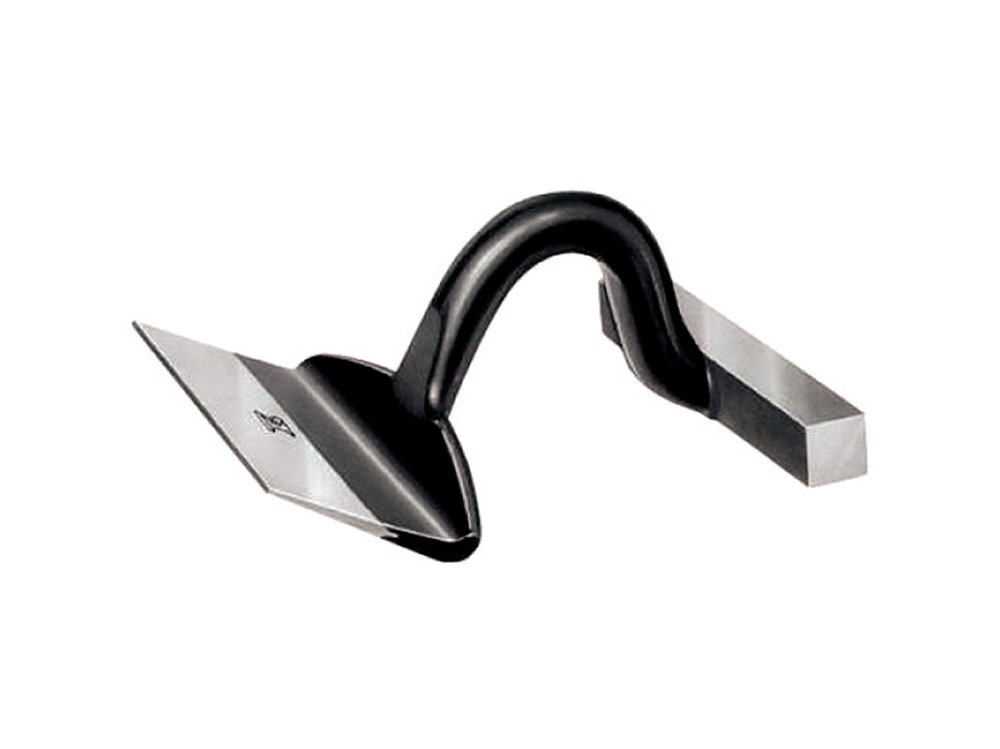

Klampiarska drážkovnica Toto špeciálne klampiarske náradie je potrebné pri zhotovení oplechovania atiky. Pri údere kladiva na nákovu sa ohýbajú plechy a vytvára sa drážka. 1 ks    37 €

TEXT: Ing. Jana Macinská
FOTO: archív jaga

Článok bol uverejnený v časopise Stavebné Materiály.
