Tenisová hala v Krnove

Dispozične ide o trojtrakt – trojpodlažné zázemie, chodbový modul so schodiskom a halu s troma kurtmi. Priestor zázemia je od haly oddelený sklenenou stenou. Na prízemí je vstupný priestor s recepciou, barom, kanceláriami, skladmi, šatňami a hygienickým zariadením. Druhé podlažie tvorí sála na aeróbne cvičenia so samostatným zázemím. Na treťom podlaží sa nachádza kancelária majiteľa objektu a technologické zázemie.

Oceľová konštrukcia zastrešenia

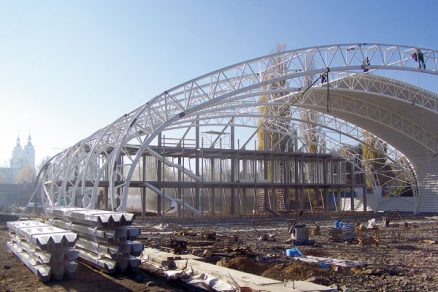

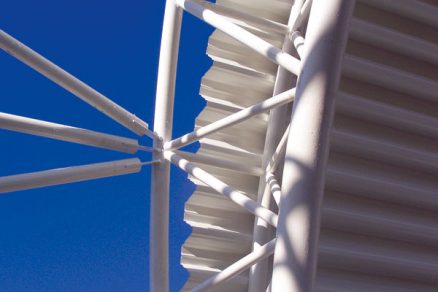

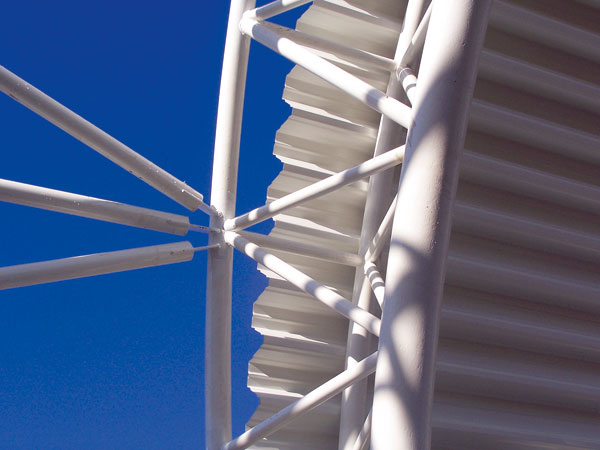

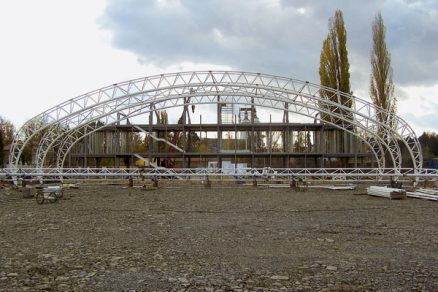

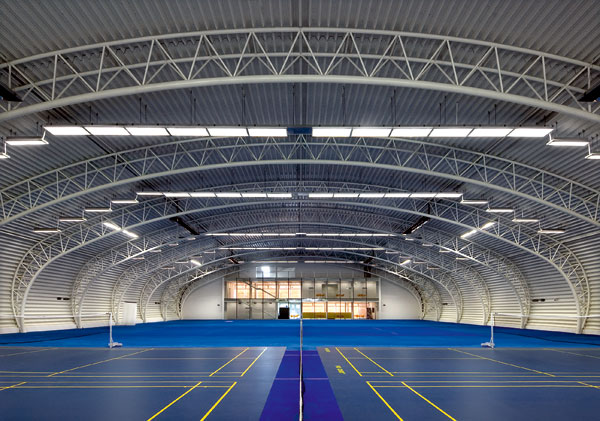

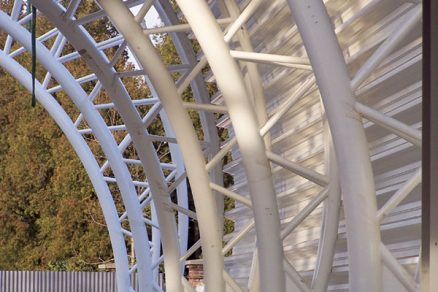

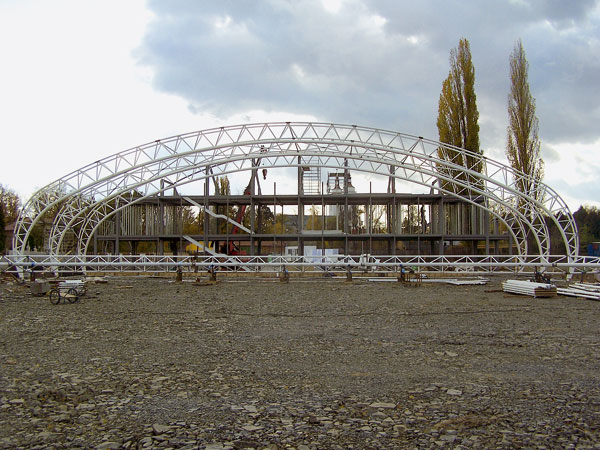

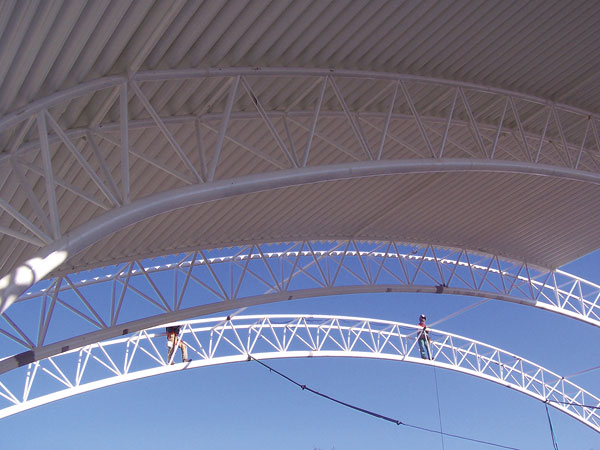

Svetlá výška haly vo vrchole je 9,3 m. Nosnú konštrukciu tvorí desať oblúkových trojbokých priehradových väzníkov v module 6,1 m s rozpätím 38 m a s pätkou prepojenou ťahadlom. Polomer oblúka uprostred je 36,5 m a na krajoch 4,89 m. Tvar konštrukcie sa tak javí ako eliptický. Priehradový väzník má trojboký prierez, ktorý sa smerom k pätke zmenšuje. Dolný pás a horné pásy tvoria rúrky z materiálu S355, diagonály a kolmice majú tiež rúrkový prierez. Oblúky sú kotvené kĺbovo – pätkami k vopred zabetónovaným skrutkám.

Konce oblúkov sú na úrovni podlahy prepojené ťahadlom. Tuhosť konštrukcie v pozdĺžnom smere zabezpečuje strešné stužovadlo z rúrok s priemerom 89 mm a hrúbkou stien 5 mm v krajných poliach haly. Jeho prepojenie je zabezpečené pomocou dvoch rúrok a strešného plášťa.

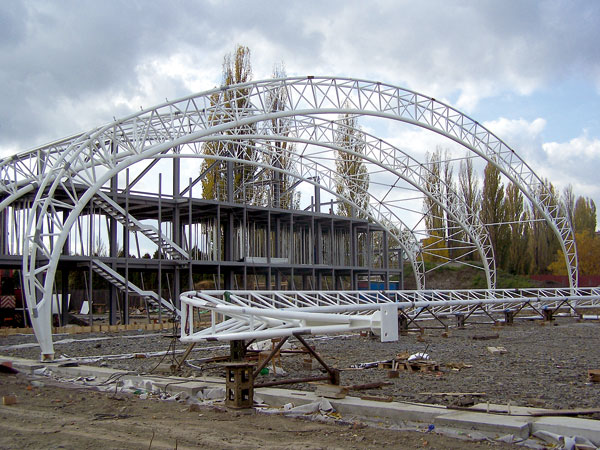

Väzník je (vzhľadom na potreby výroby aj prepravy) rozdelený na päť častí – vrcholovú, dve protiľahlé a dve pri pätkách. Pri ich výrobe sa použila pomocná konštrukcia, na ktorú sa umiestnili jednotlivé kusy tak, aby sa zachoval ich rovnaký tvar.

Štítové steny

Valcový tvar strechy je na oboch koncoch uzatvorený šikmými čelnými stenami. Ich nosnú konštrukciu v časti prístavby tvoria rúrky s hranatým profilom 120 × 80 × 6,3 vo vzdialenostiach 2,05 m a na druhej strane profily HEA v rastri stužovadla. Štítové stĺpiky sú kĺbovo kotvené do základov pomocou chemických kotiev.

Vstavba

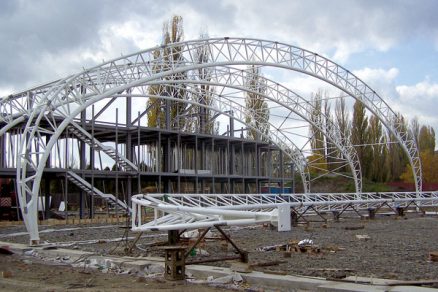

Nosná konštrukcia vstavby je staticky nezávislá od konštrukcie strechy haly. Tvoria ju rámy z profilov HEA vo vzdialenostiach 4,1 m a zo stropníc uložených na priečniku rámov. Osová vzdialenosť stropníc je 2,05 m.

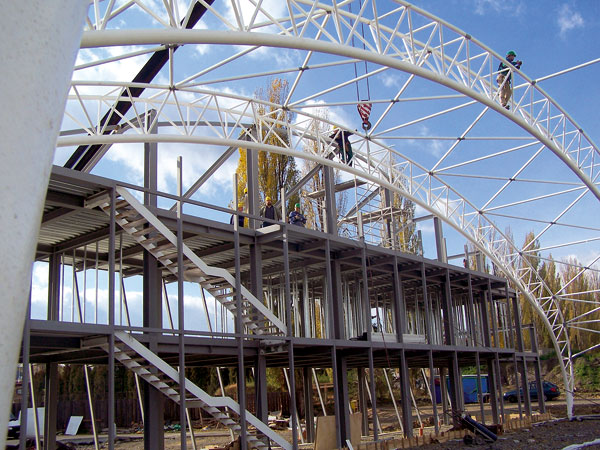

Schodisko tvoria schodnice z plechu hrubého 16 mm a stupne z plechu hrubého 15 mm. Schodnice sú kĺbovo spojené so stropnicami alebo základmi.

Konštrukcia strechy a podlahy vo vstavbe

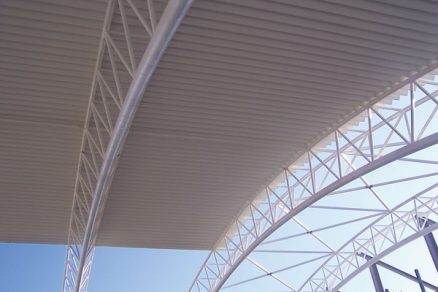

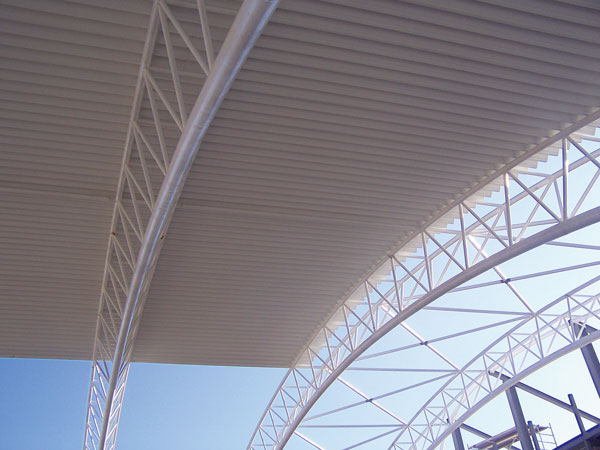

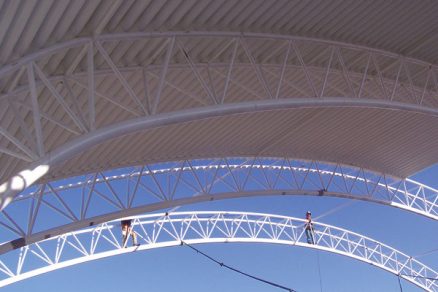

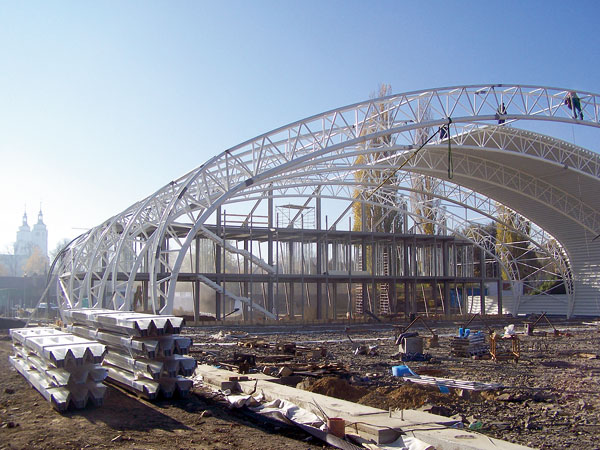

Nosnú časť strešného plášťa tvorí trapézový plech vysoký 150 mm, ktorý je osadený na trojboké priehradové oblúky. V šikmej časti nad vstavbou je plech uložený na profil HEA160. Nosnú konštrukciu stropov vstavby tvoria železobetónové dosky betónované do debnenia z trapézových plechov. Prechody jednotlivých rovín stien a strechy, ktoré nie sú v prípade oceľových konštrukcií bežné, sa riešili zložito.

Základové konštrukcie

Základové konštrukcie sú zhotovené z roštu zloženého zo základových pätiek a pásov z betónu C20/25 XC2 s použitím portlandského struskového cementu CEM II. Vystužené sú konštrukčnou výstužou z ocele R 10505. Základová škára je v úrovni ílovito-piesčitých hlín F5 až F6. Pod pätkami je zhutnené štrkové lôžko s parametrom zhutnenia E_{def, 2} = 80 MPa (pri 100 % zhutnení podľa záťažovej skúšky Procter Standard).

Opláštenie

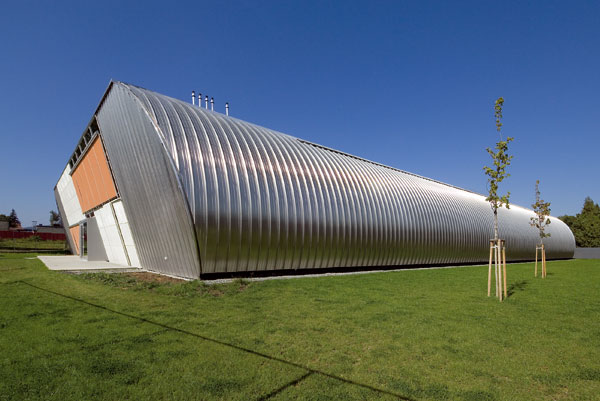

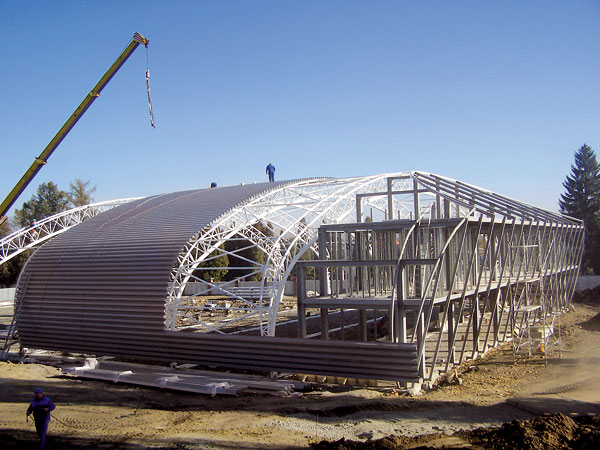

Na opláštenie objektu sa použil strešný a fasádny systém z hliníkových profilov 50 × 429 hrubých 0,9 mm so stojatou drážkou vrátane systémového príslušenstva a s povrchovou úpravou z prírodného hliníka.

Vrstva sa vytvorila valcovaním zliatiny a legovaného 1 % zinku. Stojaté drážky sú vo vodotesnom vyhotovení – ide o tzv. zipovanie. Profily sú pružne uložené na hliníkových klipsách, ktoré majú termopodložku na prerušenie tepelného mosta. Prieniky strešných rovín sa riešia oplechovaním a zváraním. Strešný a fasádny systém sa dodal ako celok vrátane tepelnej izolácie – minerálnej vlny a parozábrany z asfaltových modifikovaných pásov. Ako nosný plošný podklad na kotvenie profilov sa navrhol trapézový plech, ktorý je uložený na oceľovej konštrukcii.

z autorskej správy spracovala Hana Vinšová
Foto: Ester Havlová a autori
