Ručné laserové diaľkomery

Ručné laserové diaľkomery sa využívajú na vytyčovanie vzdialeností a kontrolné geodetické práce na stavbách. V súčasnosti sa v stavebníctve používajú v čoraz väčšej miere vďaka svojej presnosti, rýchlosti merania, jednoduchosti obsluhy a malým rozmerom. Keďže je laserové žiarenie dobre viditeľné nielen za šera, v noci či pri daždi a s pomocou optiky aj pri intenzívnom slnečnom svetle, postupne nahrádzajú klasické pásma.

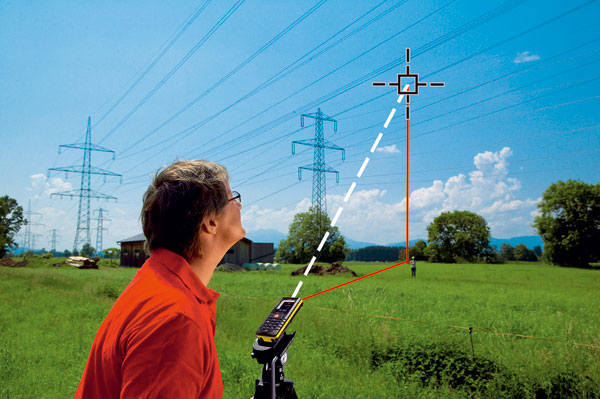

Princípom merania vzdialenosti ručným laserovým diaľkomerom je pasívny odraz laserového lúča od predmetu merania, ktorý tak vytvára viditeľnú zámernú priamku. Laserový lúč je zväzok červeného svetla, ktorého uhol divergencie sa dá fokusáciou upraviť tak, že tvorí takmer paralelný zväzok s priemerom niekoľkých milimetrov.

Stopa laserového lúča má priemer iba 15 až 50 milimetrov na 500 metroch. Stačí preto priamková viditeľnosť na cieľ a možno merať aj vzdialenosti zakrivených plôch (stĺpov, potrubí či rozličných výstupkov), nepravidelné a členité tvary, nedostupné predmety alebo klenuté stropy.

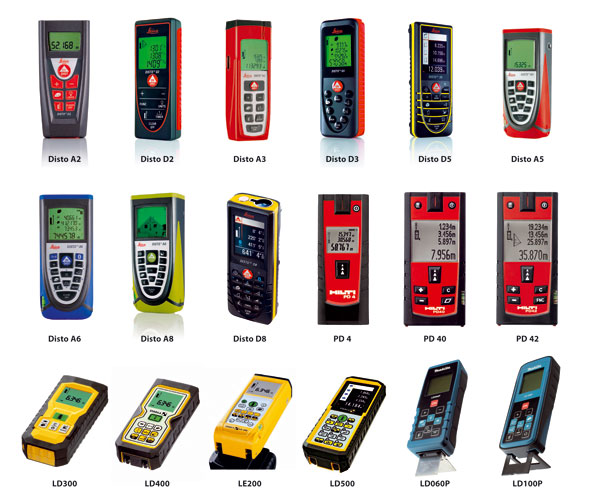

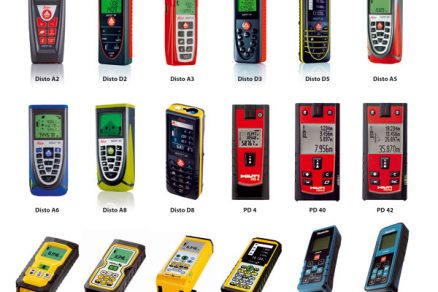

Laserové diaľkomery Leica
Disto A2 je navrhnutý predovšetkým na interiérové aplikácie, čomu sú prispôsobené jeho tlačidlá, ktorými sa ovláda vždy jedna funkcia. Umožňuje aj nepretržité meranie.

Disto D2 – tento model je takisto určený predovšetkým pre interiér. Jeho súčasťou je funkcia na nepretržité meranie s určením minimálnej a maximálnej dĺžky a pamäť na uloženie posledných desiatich meraní. Samospúšť na oneskorený štart merania sa dá nastaviť do 60 sekúnd. Meranie od hrán alebo rohov možno robiť vďaka vyklápacej zadnej časti.

Disto A3 – pasívny odraz od steny prístroja Disto A3 má hodnotu do 80 metrov, pričom ním možno nielen merať vzdialenosť, ale aj vytyčovať. Začiatok merania sa dá nastaviť od prednej alebo zadnej hrany tela prístroja, na presné vodorovné určenie vzdialenosti slúži zabudovaná libela. Jeho robustné vyhotovenie umožňuje meranie aj v náročnejších podmienkach.

Disto D3 má vstavaný náklonový senzor, pomocou ktorého sa dajú určiť uhly a sklony do ±45°, čo umožňuje aj nepriame meranie dĺžky. Okrem vyklápacieho zadného dielu má aj fotozávit na meranie zo statívu. Na ukladanie dát je vybavený kapacitou pamäte na 20 posledných meraní. Okrem výpočtu plôch a kubatúr, sčítavania a odčítavania obsahuje jeho softvérové vybavenie aj rozličné varianty Pytagorovej vety.

Disto D5 – týmto prístrojom možno merať bez odrazovej platne vzdialenosti do 100 metrov, pomocou nej až do 200 metrov. Zabudovaný digitálny hľadáčik so štvornásobným zväčšením a 2,4“ farebný displej umožňujú meranie týchto vzdialeností aj pri silnom slnečnom žiarení. Na displeji sa dajú zobraziť aj rôzne doplnkové informácie.

Disto A5 – pasívny odraz od steny má na rozdiel od modelu Disto A3 hodnotu zvýšenú na 100 metrov. Zabudovaný optický hľadáčik uľahčuje meranie pri silnom svetle. Multifunkčná zadná opierka umožňuje meranie z kúta a zároveň zlepšuje stabilizáciu pri zvislom meraní.

Disto A6 – jeho technické vlastnosti sú zhodné s modelom Disto A5. Navyše je vybavený možnosťou priameho prenosu dát do PDA alebo PC prostredníctvom technológie Bluetooth. Súčasťou dodávky je aj programové vybavenie na vytváranie excelovskej tabuľky a jednoduchých plánov z nameraných vzdialeností.

Disto A8 – zameriavaný objekt vidno priamo na displeji tohto prístroja, pričom možno nastaviť až 3-násobné zväčšenie obrazu a regulovať jeho kontrast. Priebežne sa na ňom tiež zobrazujú údaje zo sklonového senzora pri sklápaní prístroja.

Disto D8 – svojimi parametrami je identický s modelom Disto D5. Jeho sklonomer však pracuje v rozsahu 360° a má zabudované rozhranie Bluetooth pre priamy prenos dát do PDA alebo PC.

Laserové diaľkomery Hilti
PD 4 – vodotesný a prachotesný model možno použiť aj v náročnejších podmienkach. Všetky funkcie sa dajú ovládať jedným tlačidlom, na napájanie slúžia dve štandardné alkalické batérie typu AA. PD 4 umožňuje jednotlivé i priebežné merania vzdialeností.

PD 40 – okrem merania vzdialenosti umožňuje aj výpočet plôch. Do jeho pamäte sa dajú uložiť 4 merania alebo výpočty s grafikou. Vďaka meraciemu hrotu umožňuje presné meranie z rohov.

PD 42 – prístroj má zabudovaný vnútorný optický zameriavač na meranie na veľké vzdialenosti a za nepriaznivých svetelných podmienok. Okrem základných funkcií kontroluje aj pravouhlosť a rovnobežnosť.

Laserové diaľkomery Makita
LD060P – tento interiérový model odmeria okrem vzdialenosti aj plochy, objemy a vďa­ka Pytagorovej funkcii aj výšky a šírky nedo­stupných miest. Na tele prístroja sa nachádza kovová koncovka na meranie z rohov a hrán a závit na upevnenie na stojan.

LD100P – integrovaný snímač sklonu v rozsahu ±45° poskytuje meranie reálnej horizontálnej vzdialenosti, a to aj pomimo prekážok. Vo výbave LD100P je aj automatická kalkulácia rozmerov miestnosti, oblasti okien, vonkajšej dĺžky a podobne. Z pamäte možno vyvolať až 20 posledných nameraných hodnôt.

Laserové diaľkomery Stabila
LD300 – možno ním merať vzdialenosti, plochy a objemy, okrem jednoduchého umožňuje aj kontinuálne meranie. Pri výpočtoch pomocou Pytagorovej vety pracuje s dvoma meranými bodmi.

LD400 – má robustné a nárazuvzdorné puzdro. Pri výpočte pomocou Pytagorovej vety si možno vybrať medzi dvoma alebo tromi bodmi, prístroj umožňuje aj sčítavanie. Do jeho pamäte sa dá uložiť desať nameraných hodnôt.

LE200 – vzhľadom na dosah merania týmto modelom až do 200 metrov je vybavený optickým hľadáčikom na správne zameranie laserového lúča. Poskytuje minimálne a maximálne hodnoty, sčítavanie a výpočet plochy, napríklad strechy. Kapacita pamäte je pätnásť čísel.

LD500 – displej umožňuje 4-násobné zväčšenie obrazu, cieľový bod tak možno zamerať do vzdialenosti 200 m aj za slnečného počasia. Senzor sklonu meria v rozsahu ±45°. Prístroj je odolný proti prachu a dažďu.

Z materiálov spoločností Allmedia, Geotech Bratislava, Hilti a Makita spracoval Ľubomír Šebesta
Foto: Allmedia, Geotech Bratislava, Hilti, Makita
