Drevoobrábacie stroje

Drevoobrábacie stroje patria do skupiny pracovných strojov. Ich úlohou je prenos energie z motora na pracovný hriadeľ, koleso alebo bubon, na ktoré sa potom upína samotný nástroj. Ten pôsobí priamo na drevo, odoberá triesku, a mení tak rozmery a tvar dreva. Drevoobrábací stroj sám osebe na drevo nepôsobí, dodáva iba pohybovú energiu nástroju.

Píly
Píly slúžia na pozdĺžne a priečne delenie dreva, na rezanie zakrivených tvarov, na delenie konštrukčných dosák, výrobu drážok, polodrážok atď. Rozlišujú sa kotúčové a pásové píly.

Kotúčové píly
Nástrojom všetkých kotúčových píl je kruhový list s vhodným ozubením po obvode. Pripevňuje sa na vodorovný hriadeľ, ktorý sa poháňa remeňom alebo elektromotorom. Podľa konkrétneho účelu použitia sa pílové kotúče líšia priemerom, počtom, veľkosťou a tvarom zubov či použitým materiálom. Jednodielne pílové kotúče sa vyrábajú z nástrojovej ocele. Majú pomerne krátku životnosť. Z toho dôvodu ich treba často ostriť.

Dnes sa používajú obmedzene, a to len na masívne drevo. Keď zuby pílových kotúčov majú naspájkované plátky zo spekaných karbidov alebo z polykryštalického diamantu, odolnosť ich ostria je dlhšia. Podľa účelu použitia kotúča sa mení aj tvar doštičiek. Tieto kotúče majú vyššiu životnosť, zuby sú dobre rozvedené a majú vyššiu kvalitu rezu. Hodia sa na rezanie doskových materiálov a masívneho dreva. Všetky kotúče majú uprostred otvor, pomocou ktorého sa nasadzujú na hriadeľ píly. Kotúč sa vloží medzi príruby a zaistí maticou s ľavotočivým závitom.

Rozmetacia kotúčová píla – stroj s masívnou konštrukciou, ktorý slúži na pozdĺžne delenie dreva na niekoľko menších častí jedným prechodom pílou. To zabezpečuje niekoľko rovnako veľkých pílových kotúčov upnutých na hriadeli stroja. Materiál prechádza pílou pomocou mechanického posuvu. Špeciálnym typom rozmetacej píly je stroj s jedným pílovým kotúčom. Mate­riál sa položí na dlhý stôl, píla prechádza pozdĺž materiálu a odrezáva kus po kuse. Tieto píly sú vhodné na prírezy a pre stolárske dielne.
Omietacie píly –  majú podobnú konštrukciu ako rozmetacie, materiál opäť prechádza strojom. Na pracovnom hriadeli sa upnú dva pílové kotúče, jeden pevný a druhý posuvný. Vzdialenosť medzi kotúčmi sa nastavuje podľa šírky reziva, ktoré treba omietnuť.

Skracovacie píly – slúžia na priečne delenie reziva a prírezov. V stolárskych dielňach sa používajú horné ramenové skracovacie píly. Motor aj s kotúčom je posuvný po ramene, materiál leží na stole píly. Pomocou pílového agregátu sa fošňa alebo doska prereže a píla sa vracia do východiskovej polohy.

Stolné kotúčové píly –  univerzálne stroje, na ktorých sa delí tak doskový mate­riál, ako aj guľatina. Základom stroja je stojan, v ktorom je umiestnený pílový agregát. Kotúč vyčnieva nad stôl stroja a materiál sa do rezu posúva väčšinou ručne proti pílovému kotúču. Na presné vedenie materiálu slúži pozdĺžne pravítko. Väčšina píl obsahuje bočný skracovací vozík na presné krátenie dielcov.

Formátovacie píly – môžu byť horizontálne alebo vertikálne. Horizontálna formátovacia píla vychádza z klasickej kotúčovej píly. Pred hlavným pílovým kotúčom má však ešte jeden menší pílový kotúč, ktorý sa točí proti smeru hlavného pílového kotúča. Tento kotúč vyčnieva maximálne 2 mm nad stôl píly a predrezáva tak spodnú povrchovú vrstvu materiálu. Tento predrezávací kotúč sa používa na laminované alebo dyhované dosky, kde zabraňuje vytrhávaniu spodnej strany hlavným kotúčom. Vybavené sú veľkým posuvným stolom s výložníkom. Ten zabezpečuje presné vedenie veľkoplošných materiálov do rezu.

Tieto píly sú určené na rezanie doskových materiálov a guľatiny. Vertikálne formátovacie píly tvorí šikmý stojan, o ktorý sa opierajú doskové materiály. Pred stojanom sa pohybuje brvno s pílovým agregátom a robí vodorovné i zvislé rezy. Oproti horizontálnym pílam majú vertikálne formátovacie píly menšie nároky na priestor.

Pásové píly
Tieto stroje sú vhodné na rezanie zakrivených tvarov, výrobu rôznych spojov a podobne. Nástrojom pásových píl je nekonečný pílový pás. Ten sa vyrába v rozličných šírkach a s rôznym tvarom zubov. Zuby sa zvyčajne len ostria a robí sa rozvod. Stroj sa skladá zo stojana – na neho sa pripevnia dve pásovnice. Spodná pásovnica je hnacia, horná je hnaná a napína pílový pás. Na stojan sa umiestni aj pracovný stôl, ktorý možno naklápať pod uhlom 45°. Presné vedenie pásu v reze zabezpečujú vodidlá. Tie sa nachádzajú nad stolom a pod stolom pásovej píly. Píly sa vyrábajú v rôznych veľkostiach a s rozličným priemerom pásovníc.

Rovinné frézy
Úlohou týchto strojov je vytvárať z krivých a hrubých povrchov dreva rovné a hladké povrchy. Ako nástroj majú niekoľko hobľovacích nožov (2 až 4), ktoré sa upínajú v nožovom hriadeli.

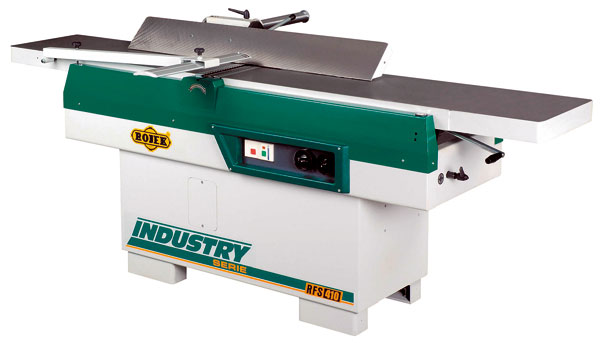

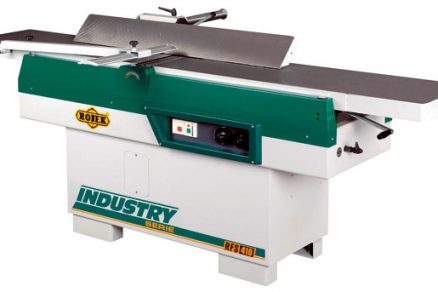

Zarovnávacie frézy
Slúžia na zarovnávanie plôch a bočných plôch dosák, fošní a hranolov. Na stojan stroja sa osadia dva stoly (predný a zadný). Medzi nimi sa otáča nožový hriadeľ. Oba stoly sa dajú výškovo prestaviť. Stroj je vybavený pravítkom, podľa ktorého sa frézujú bočné plochy a zrážajú hrany. Pravítko možno naklápať v rozpätí 45° až 90°.

Hrúbkovacie frézy
Používajú sa na hrúbkové frézovanie dosák alebo fošní; pri hranoloch, lištách a prírezoch sa hodia aj na frézovanie šírok. Obrobky majú pred hrúbkovým frézovaním obvykle jednu alebo dve plochy zarovnané. V stojane stroja je umiestnený stôl, ktorý sa výškovo prestavuje podľa hrúbky materiálu. Nad stolom sú okrem nožového hriadeľa uložené aj podávacie valce. Na rozdiel od zarovnávacích fréz sa pri hrúbkových frézach podáva materiál mechanicky.

Viacstranové frézy
Pomocou týchto strojov možno obrábať materiál zo všetkých strán jediným prechodom. Niektoré stroje umožňujú len rovinné frézovanie, iné aj frézovanie profilov. Na týchto strojoch sa zhotovujú rôzne palubové dosky, lišty a ďalšie frézované sortimenty.

Frézovačky
Frézovačky slúžia na výrobu drážok, profilov, žliabkov, spojov a podobne. Umožňujú obrábanie priamych i rôzne zakrivených plôch.

Horné frézovačky
Ide o špeciálne drevoobrábacie stroje, ktoré sa používajú na výrobu rozličných ornamentov, zvlakových drážok a na obrábanie drobných predmetov. Ich nástrojom sú stopkové frézy a obrobok sa posúva ručne podľa pravítka alebo podľa šablóny.

Spodné frézovačky
Patria medzi základné stolárske stroje. Výškovo nastaviteľný hriadeľ, na ktorý sa upínajú frézy vyčnieva nad úroveň stola. Rovinný materiál sa väčšinou posúva ručne podľa pravítka, pri zakrivených plochách sa vedie podľa kopírovacieho ložiska a šablóny. Väčšina frézovačiek má čapovací vozík, ktorý umožňuje výrobu čapov, vydlabaných žliabkov a ďalších spojov. Nástrojom sú kotúčové frézy, ktoré majú rôzne priemery a tvary podľa požadovaného profilu. Frézy môžu byť celistvé (celooceľové), s napájanými alebo vymeniteľnými zubami.

Vŕtačky
Stojanová vŕtačka
Slúži na výrobu kruhových otvorov. Dajú sa na nej zhotoviť otvory na kolíky, závesy a iné kovania alebo vyvŕtavať hrče. Stroj je vhodný najmä na vŕtanie do plochy. Vŕtacia jednotka so skľučovadlom sa umiestňuje na zvislý stĺp stojana, po ktorom sa posúva pracovný stôl. Vrták upnutý do skľučovadla sa vedie do rezu ručne pomocou páky. Podľa druhu práce sa používajú rôzne druhy vrtákov (špirálové s kužeľovým hrotom, špirálové so strediacim hrotom, Forstnerov vrták, vrták s valcovou hlavou a ďalšie).

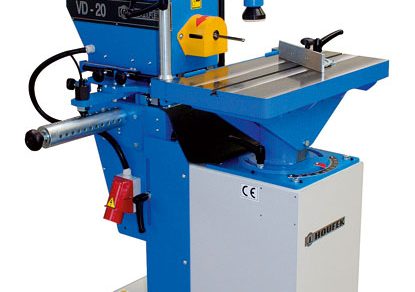

Vŕtacie dlabačky
Používajú sa na výrobu kruhových otvorov kolíkov a iných spojovacích prostriedkov, ktoré sa vŕtajú najmä do bočných plôch. Hlavnou funkciou vŕtacej dlabačky je však výroba pozdĺžnych otvorov, ktoré sa zhotovujú špeciálnymi dlabacími vrtákmi. Obrobok sa upne na výškovo nastaviteľný stôl. Vrták v skľučovadle sa vedie do rezu ručnou pákou. Pri výrobe pozdĺžnych otvorov sa najprv vyvŕta niekoľko kruhových otvorov vedľa seba, a následne sa pohybom stola v smere kolmom na os vrtáka otvor vyčistí.

Brúsky
Slúžia na konečné opracovanie dreva – brúsenie. Brúsením sa vyrovnávajú nerovnosti povrchu, vyhladzuje sa a zbavuje nečistôt. Nástrojom sú brúsne papiere alebo brúsne plátna s rozličnou zrnitosťou.

Úzkopásové brúsky
Tieto stroje patria medzi základné drevoobrábacie stroje, na ktorých sa brúsia plochy dielcov. Nekonečný brúsny pás so šírkou 150 mm je horizontálne napnutý medzi dvoma pásovnicami. Obrobok sa položí na posuvný a výškovo nastaviteľný pracovný stôl. Brúsny pás sa k obrobku pritláča prítlačnou pätkou.

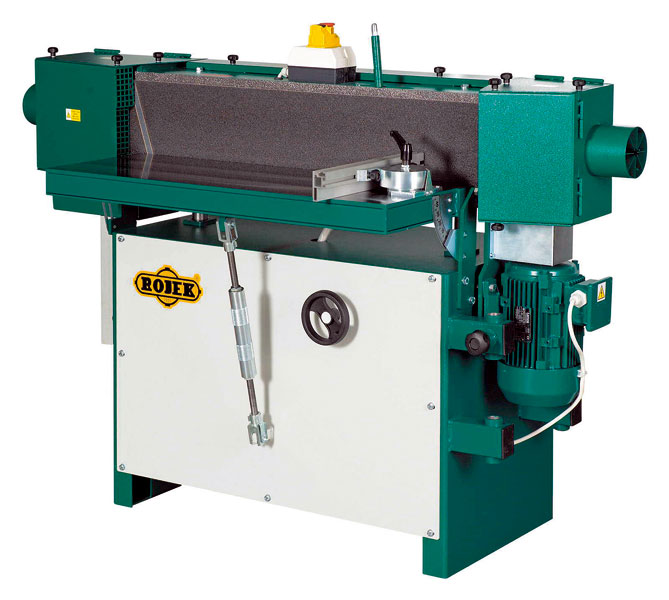

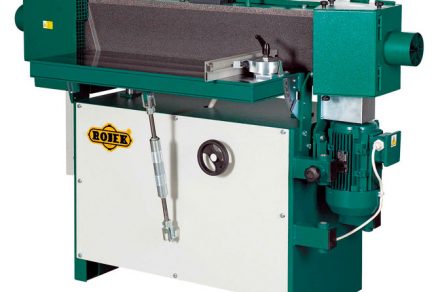

Hranové brúsky
Bočné plochy sa brúsia na hranových brúskach. Ide opäť o úzkopásové brúsky, ktorých pás je však kratší a osadzuje sa kolmo na pracovný stôl. Dielec sa položí na stôl a jeho bočné plochy sa ručne pritláčajú k pásu.

Kotúčové brúsky
Slúžia na brúsenie vydutých bočných plôch, čelné plochy dielcov, zbrúsenie hrán a podobne. Brúsny papier sa pripevňuje na rotujúci kotúč, ktorý sa umiestni kolmo na pracovný stôl.

Ručné stroje
Ide o malé mobilné stroje, ktoré často nahrádzajú ručné nástroje. Práca s nimi je rýchlejšia a presnejšia. Pre svoju nízku hmotnosť a ľahkú ovládateľnosť sa používajú najmä v stavebníctve a pri rôznych montážnych prácach.

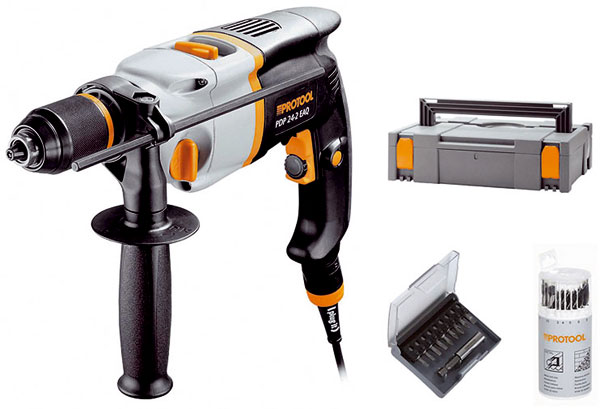

Ručné vŕtačky
Umožňujú výrobu kruhových otvorov. Do skľučovadla sa upínajú rozličné druhy vrtákov, ktoré sú schopné vŕtať drevo, plasty, kov, betón a iné. Na vŕtanie betónu a podobných stavebných materiálov sa používajú vŕtačky s príklepom. V súčasnosti elektrické vŕtačky väčšinou nahrádzajú ručné skrutkovanie zápustiek a skrutiek. Musia mať plynulú reguláciu otáčok, musia umožňovať ľavé a pravé otáčky vretena. Do skľučovadla sa upínajú namiesto vrtákov nadstavce na skrutkovanie.

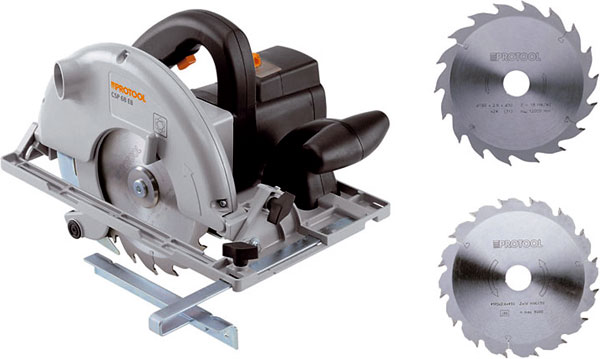

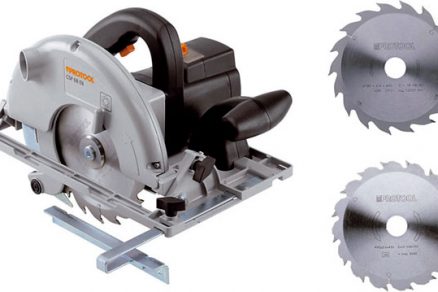

Ručné kotúčové píly
Používajú sa na rezanie guľatiny a rôznych doskových materiálov. Nástrojom sú pílové kotúče s menšími priemermi ako pri stolných kotúčových pílach. Aj pri ručných kotúčových pílach sa používajú kotúče s naspájkovanými zubami.

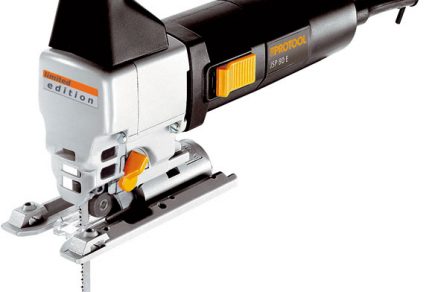

Priamočiare píly
Umožňujú robiť priame i rozlične zakrivené rezy. Nástrojom sú špeciálne pílové listy, ktoré kmitajú hore a dole v zvislom smere. Podľa druhu pílového lista možno pomocou týchto ručných strojov rezať guľatinu, drevené doskové materiály, plasty, železné a neželezné kovy.

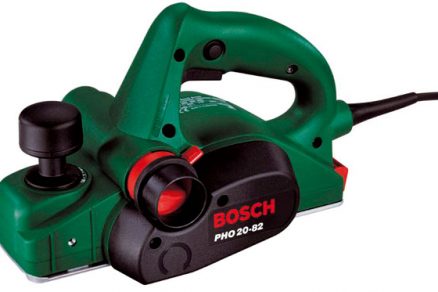

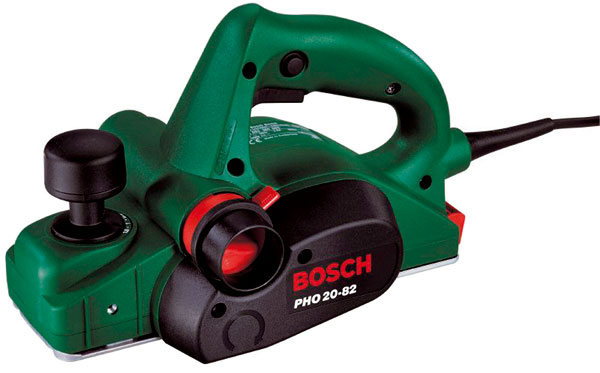

Ručné elektrické hoblíky
Slúžia podobne ako ručné hoblíky na vyrovnávanie a hladenie povrchov dreva (na opracovanie plôch, bočných plôch, hrán, polodrážok). Svoje miesto majú najmä pri výrobe rôznych stavieb z dreva a pri úpravách konštrukcií priamo na stavenisku.

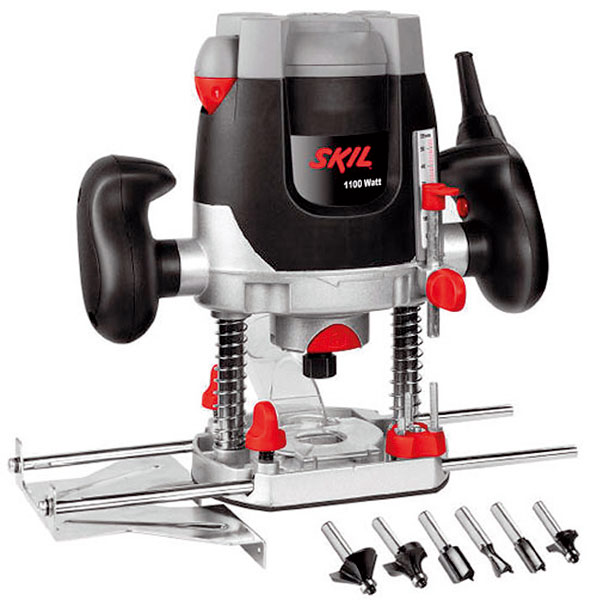

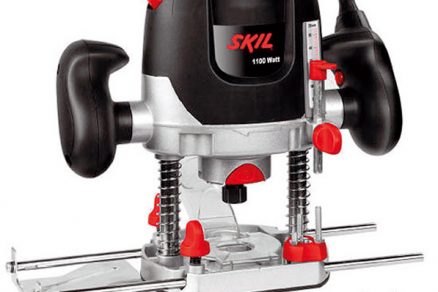

Horné frézovačky
Ide o stroje, v ktorých sa otáča zvislé vreteno s upínacou klieštinou. Do tejto klieštiny sa upínajú rôzne druhy stopkových fréz. Podľa tvaru frézy umožňujú stroje výrobu drážok, zvlakov, ozubov, rozličných profilov, dokončovaní rovných i zakrivených hrán. Frézovačka sa vedie do rezu podľa pravítka, šablóny alebo kopírovacieho ložiska.

Ručné brúsky
Na dokončovanie povrchu dreva, na odstraňovanie zostávajúcich nerovností a nečistôt sa používajú ručné brúsky. Ich funkciou je takisto odstraňovanie starých náterov z povrchu dreva a z iných materiálov. Umožňujú ľahké ovládanie a vybrúsenie aj menej prístupných miest. Podľa konštrukcie a použitia sa brúsky rozdeľujú na pásové, excentrické, vibračné a iné.

Ing. Ján Bomba
Foto: Bosch, Houfek, Metabo, Protool, Rojek, Skil

Autor je doktorandom na Českej lesníckej univerzite v Prahe.

Recenzoval Milan Kovalčík, ktorý pôsobí v spoločnosti Kusing.
