Montážny postup: Montáž debniacej vencovky
Časopis Stavebné materiály
Ložná plocha vencoviek je rovná, na hornej hrane tvorená ozubmi, ktoré zabraňujú zaťaženiu obkladu a jeho následnému odštiepeniu. Vencovky treba preto osadiť do správnej polohy podľa vyznačeného nápisu na lícovej strane. Súčasťou systému je pena určená na murovanie vencových tvaroviek a tri druhy kotiev, ktoré slúžia na stabilizáciu vencoviek počas montáže.
Info o materiáli:
- Nenosná debniaca tvarovka určená na jednoduché obmurovanie železobetónových vencov a stropných konštrukcií a riešenie ďalších konštrukčných detailov murovaných konštrukcií z brúsených tehál. Vyrobené z extrudovaného polystyrénu s nalepeným tehlovým obkladom. Tepelný odpor R = 1,24 (m2 . K/W), trieda reakcie na oheň E.
Statika vs. tepelná technika
Zo statického hľadiska je použitie vencoviek na bungalovoch veľmi výhodné, pretože nahrádza klasické murované vencovky, ktoré majú väčšinou šírku 80 mm. Tieto vencovky majú v danom detaile iba debniacu funkciu a vzhľadom na to, že strešné konštrukcie, napríklad väzníky, bývajú uložené len na železobetónovom venci, ďalšiu funkciu tu neplnia.
Preto je výhodnejšie použiť vencovku, ktorá má vďaka polystyrénu lepšie tepelnoizolačné vlastnosti, a preto stačí pridať menej doplnkovej tepelnej izolácie. Vďaka tomu možno vytvoriť širší železobetónový veniec ako pri použití klasických vencoviek, čo je pri stavbe bez ťažkého stropu dôležité. Pri týchto stavbách je rovnako dôležité aj stuženie s vnútornými stenami, čo dané vencovky umožňujú.
Napríklad na vnútornej stene s hrúbkou 300 mm vznikne železobetónový veniec so šírkou 190 mm. Vencovky možno použiť aj na bungalovoch s ťažkým stropom. V tomto prípade budú vencovky iba na vonkajšej strane obvodového muriva, kde vytvoria debnenie na betonáž stropu a následne budú vhodným podkladom na vonkajšiu omietku.
Postup kladenia vencoviek
Pred osadením vencovky sa skontroluje vodováhou rovnosť muriva a prípadné nerovnosti sa vyrovnajú. Kladenie vencových tvárnic sa začína založením rohov. Vence sa stabilizujú natĺkacími kotvami. Na očistenú a vyrovnanú ložnú škáru muriva sa nanesie aplikačnou pištoľou v mieste rohu pás PU peny s priemerom 20 mm približne 50 mm od okraja muriva. Tvarovky sa murujú najskôr na vonkajšom líci muriva (platí už pre rohy) a potom sa pokračuje na vnútornom líci.
Ukladajú sa do pásu murovacej peny (do 3 minút po nanesení), ktorá sa nanáša aj na zvislú hranu vencoviek. Na osadené a ukotvené vencovky sa po vytvrdnutí PU peny nalepia pásy tepelnej izolácie (v závislosti od hrúbky muriva), ktoré budú tvoriť zateplenie venca. Na ich nalepenie sa použije PU pena. Do zvyšného priestoru sa vloží výstuž a veniec sa zabetónuje.
Čo budete potrebovať
- Vencová tvarovka
- Vencovka HELUZ RAPID 5,5/25
- rozmery (d × š × v): 1 250 × 55 × 249 mm, spotreba: 1,6 ks/m (obojstranné debnenie), 0,8 ks/m (jednostranné debnenie), ks 17,90 €
- Vencovka HELUZ RAPID 5,5/25
- Príslušenstvo k vencovke
- HELUZ natĺkacia kotva RAPID
- spotreba: 2 ks/ks vencovky, ks 0,70 €
- HELUZ spona malá RAPID
- spotreba: 1 ks/ks vencovky, ks 0,63 €
- HELUZ spona veľká RAPID
- spotreba: 2 ks/ks vencovky, ks 0,70 €
- HELUZ natĺkacia kotva RAPID
- Murovacia pena
- HELUZ pena
- spotreba: 0,021 dózy/ks vencovky, 750 ml 17,88 €
- HELUZ pena
Náradie
- vodováha
- kladivo
- aplikačná pištoľ
- ochranné rukavice
TIP: Vhodnosť použitia
Vencovky sú určené na zhotovenie chráneného muriva, keď ich tehlová strana smeruje vždy k lícu muriva. Táto strana musí byť na exteriérovej strane muriva chránená proti vode, napríklad omietkou. Nie sú určené na styk so zeminou. Tvarovky majú jednu ložnú plochu, ktorou sa ukladajú iba na vyrovnané murivo z brúsených tehál. Tvarovky nie sú určené pre iný typ murovacích prvkov.
01. Rovnosť podkladu

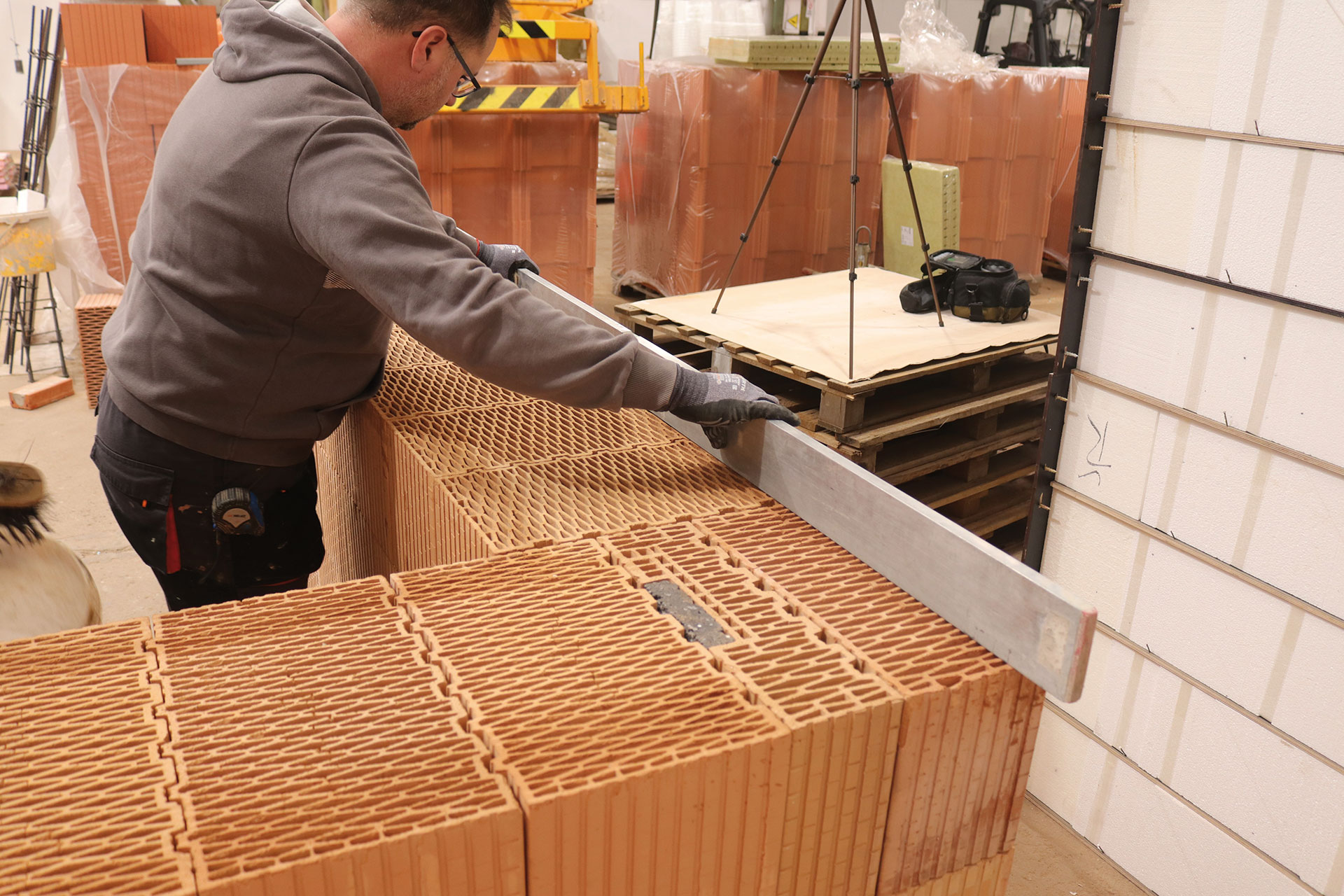

Pred osadením vencovky sa skontroluje vodováhou rovnosť muriva a prípadné nerovnosti sa vyrovnajú. | Zdroj: Heluz

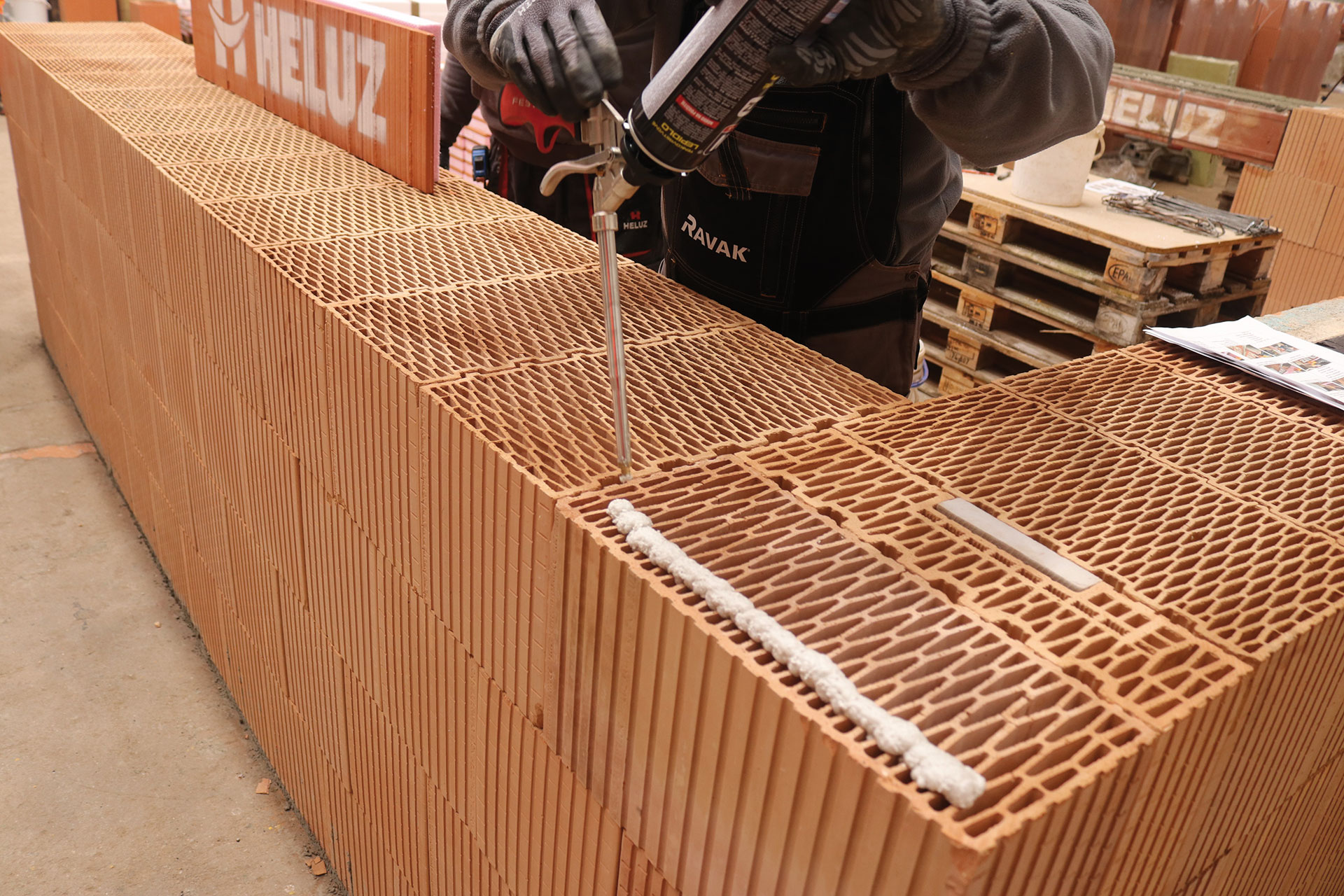

Na očistenú a vyrovnanú ložnú škáru muriva sa nanesie aplikačnou pištoľou v mieste rohu pás PU peny s priemerom 20 mm približne 50 mm od okraja muriva. | Zdroj: Heluz

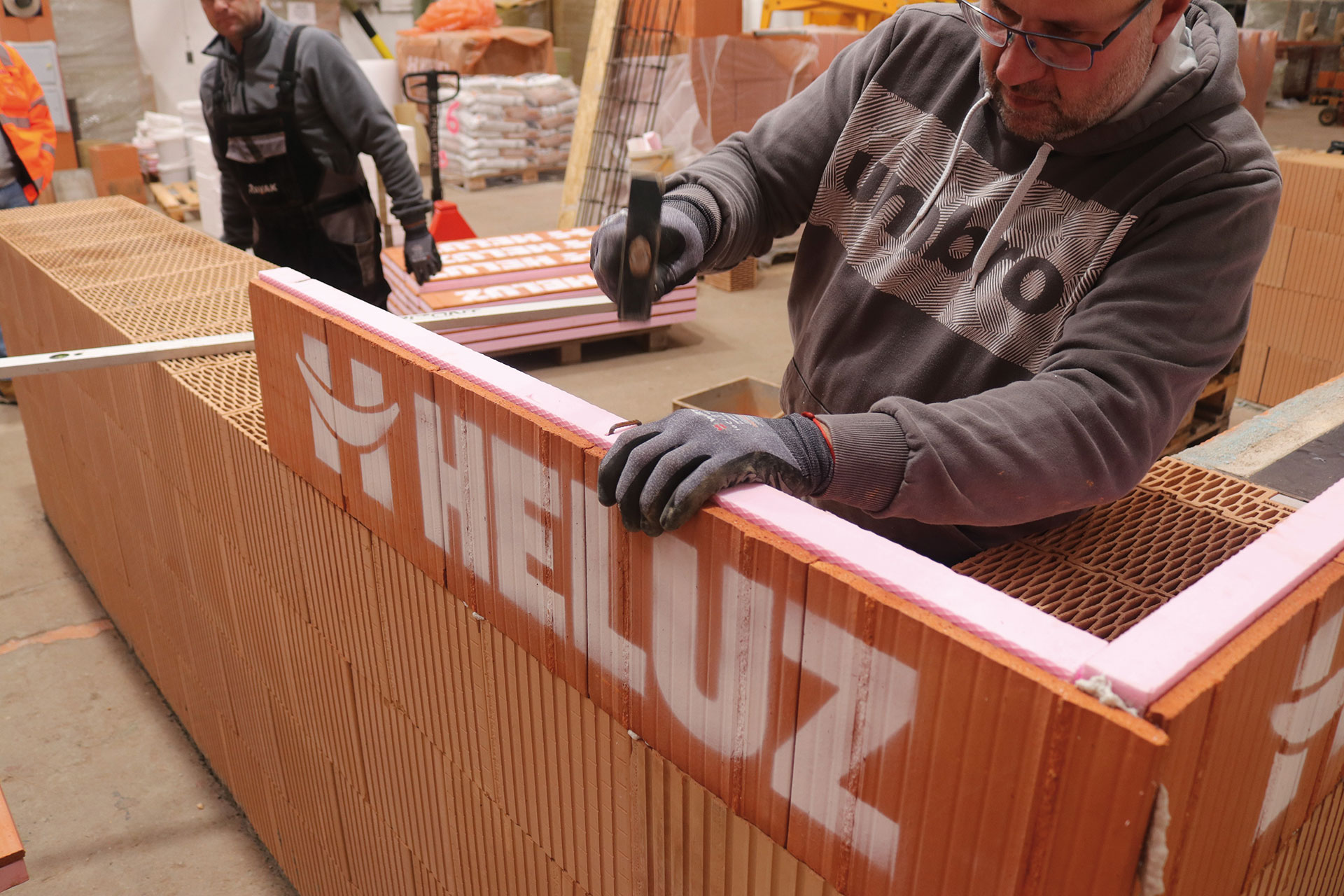

Kladenie vencových tvárnic sa začína založením rohov. Vence sa stabilizujú natĺkacími kotvami. | Zdroj: Heluz

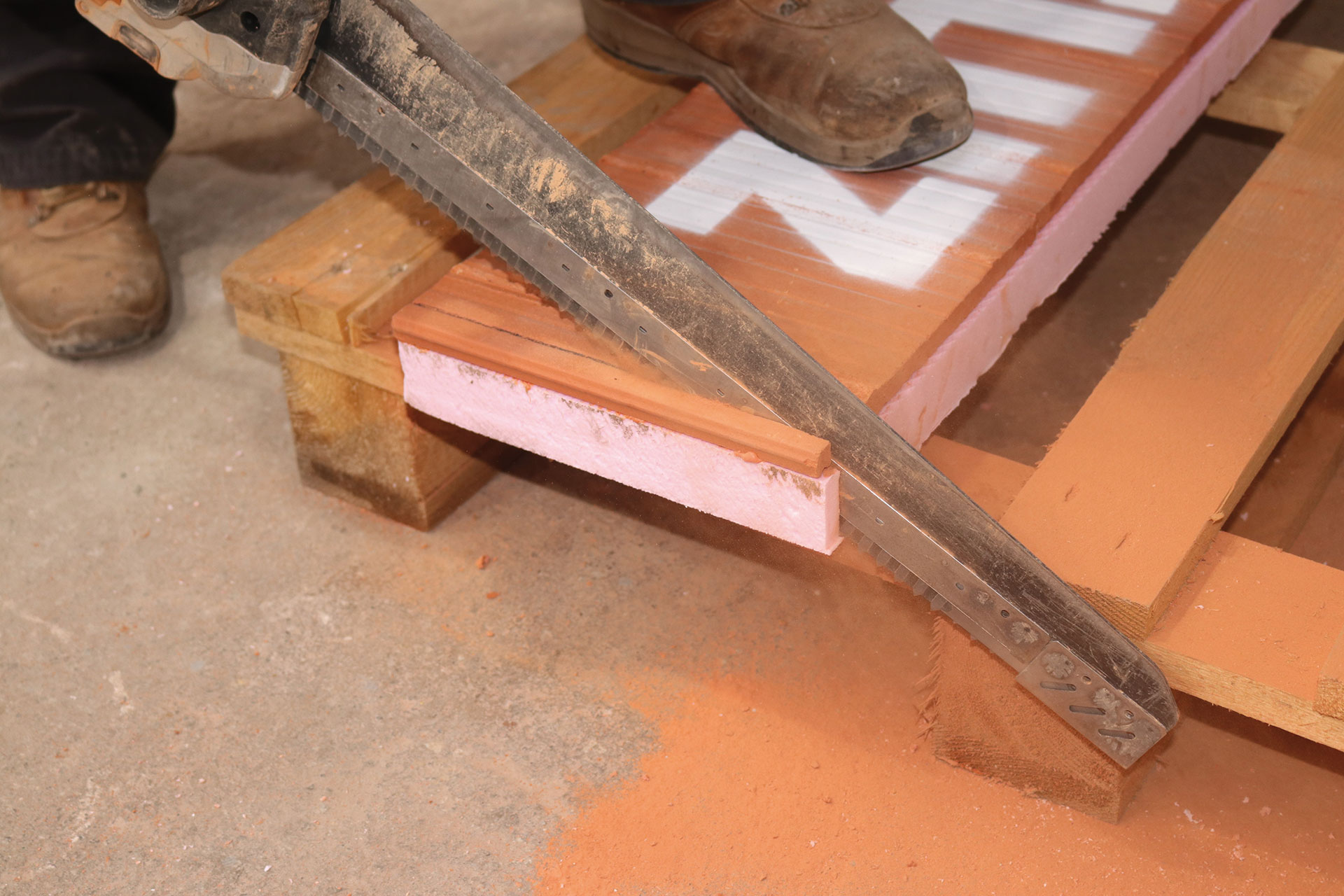

V prípade potreby možno vencové tvarovky skrátiť na požadovaný rozmer ručnou pílkou. | Zdroj: Heluz

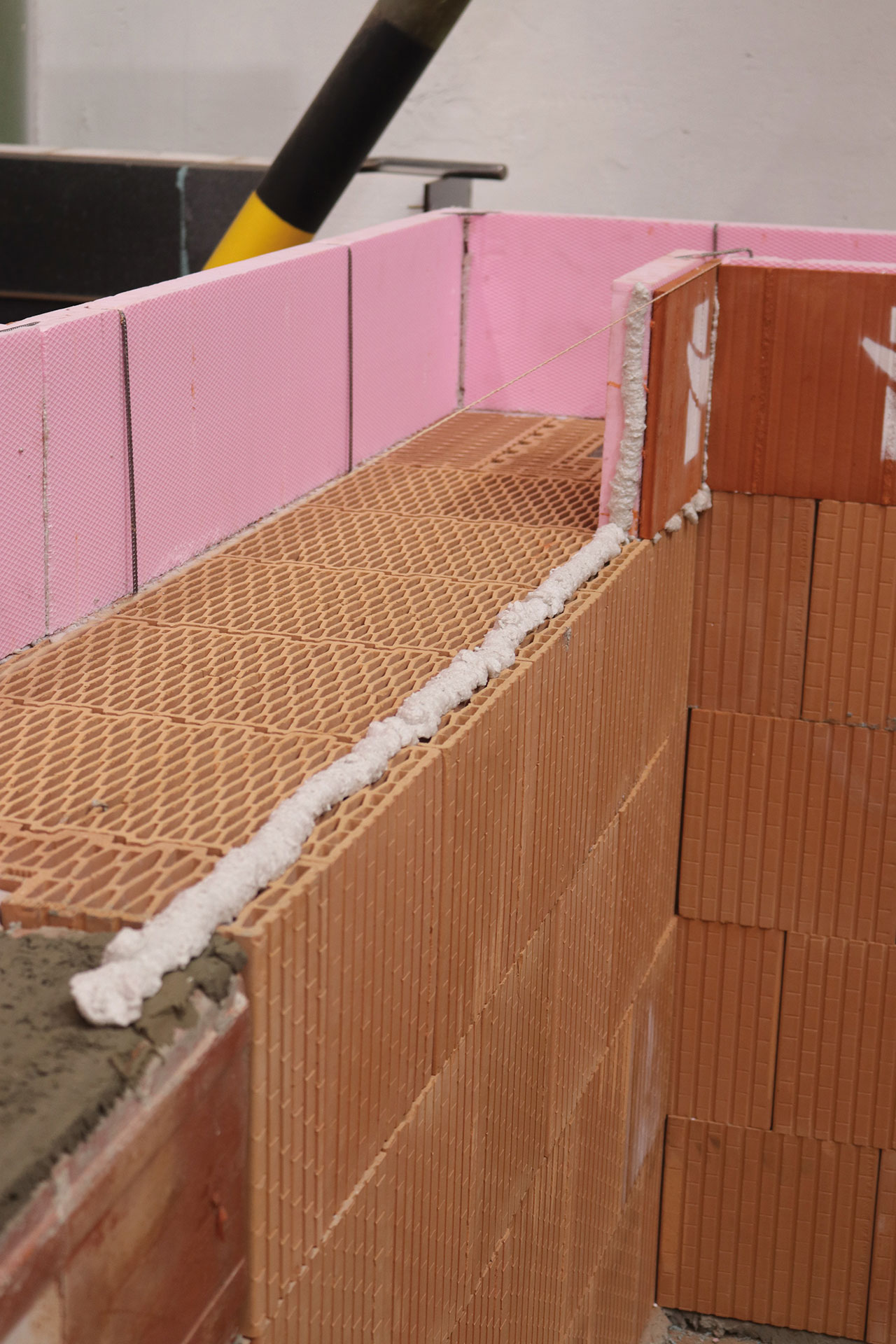

Tvarovky sa murujú najskôr na vonkajšom líci muriva (platí už pre rohy) a potom sa pokračuje na vnútornom líci. Tvarovky sa ukladajú do pásu murovacej peny (do 3 minút po nanesení), ktorá sa nanáša aj na zvislú hranu vencoviek. S osadenými tvarovkami sa už nesmie manipulovať. Po vyschnutí sa vytlačená PU oreže. | Zdroj: Heluz

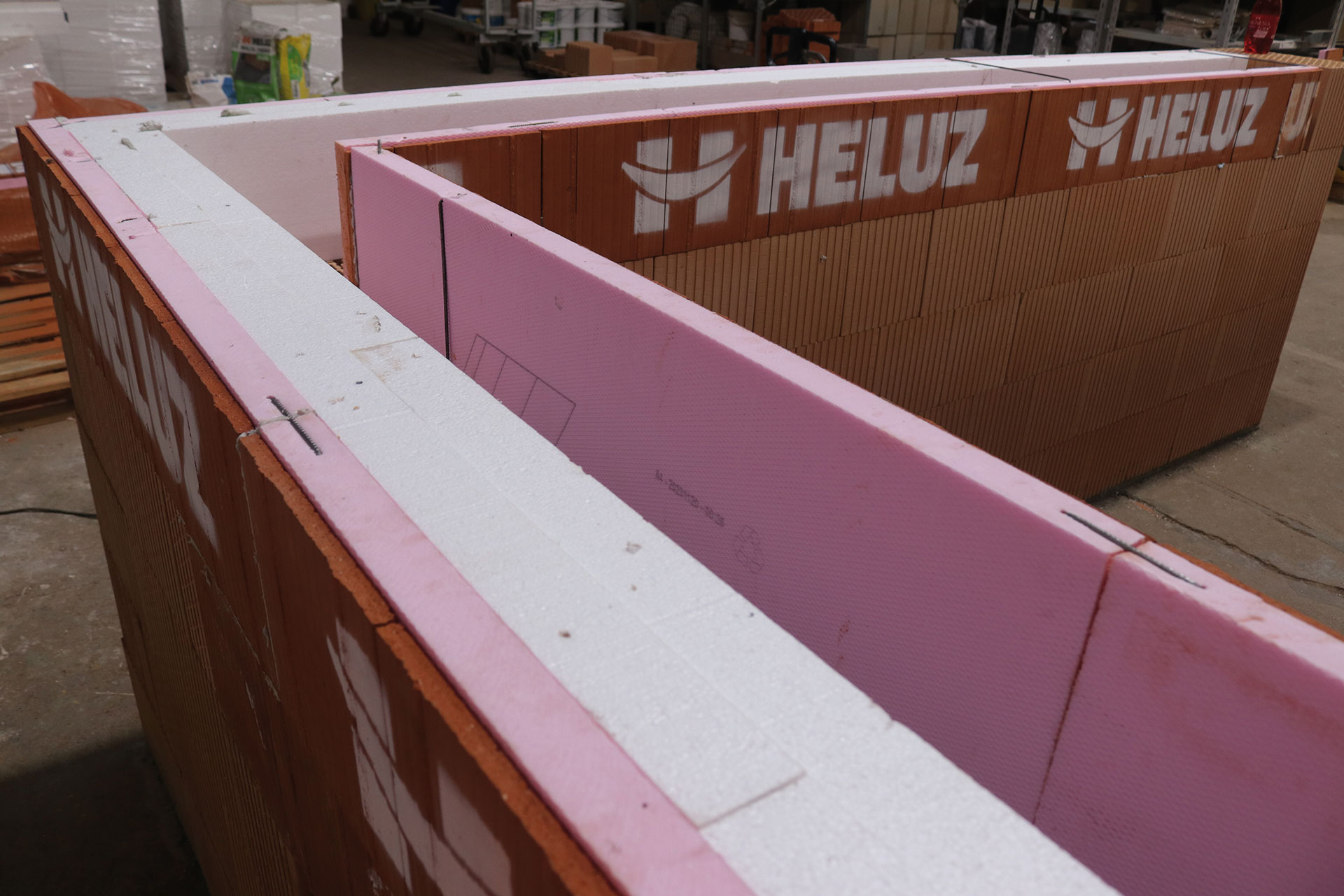

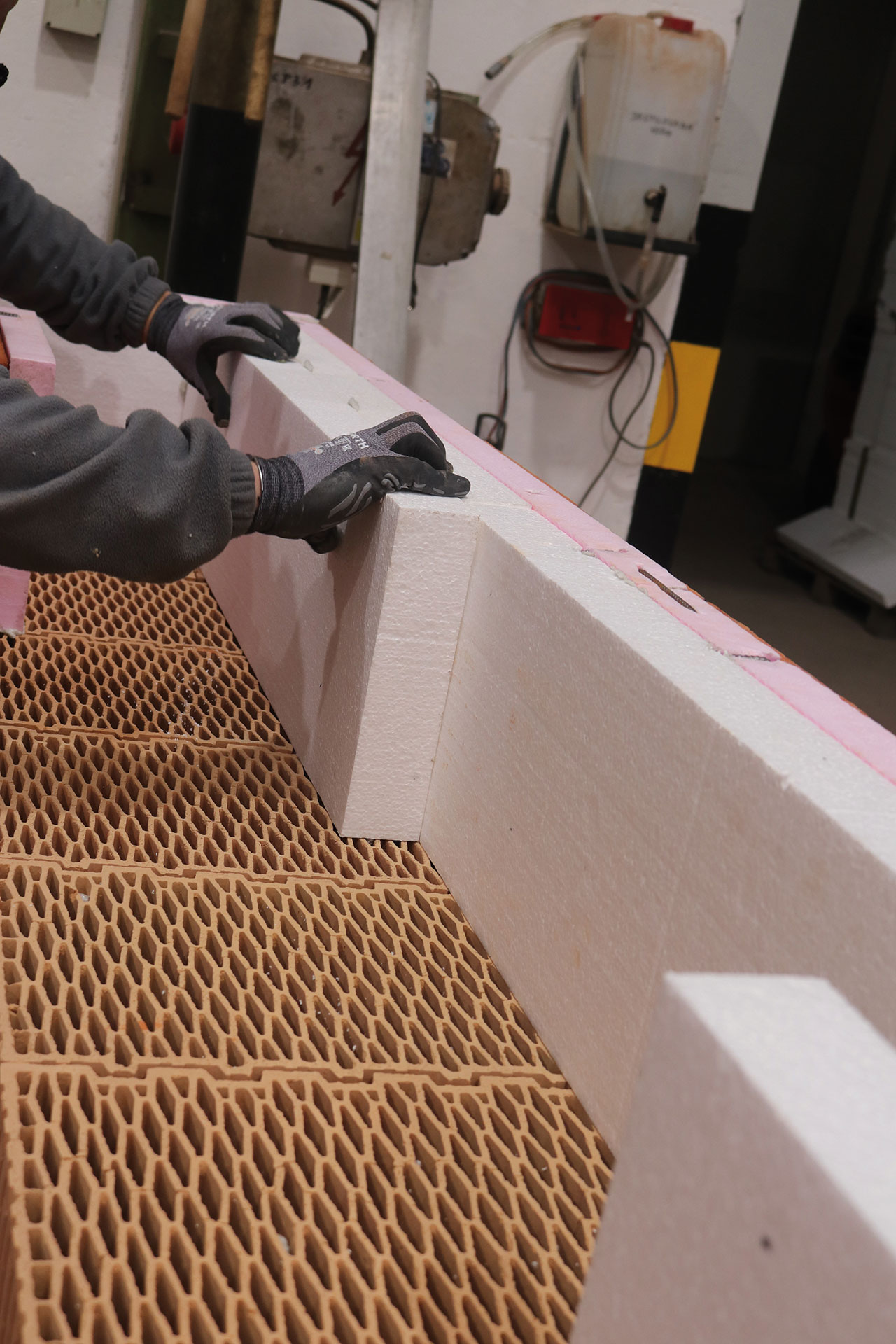

Na osadené a ukotvené vencovky sa po vytvrdnutí PU peny nalepia pásy tepelnej izolácie, ktoré budú tvoriť zateplenie venca. Na ich nalepenie sa použije PU pena. | Zdroj: Heluz
Po uložení tepelnej izolácie sa skontroluje tesnosť styčných škár na vnútornej strane venca. | Zdroj: Heluz

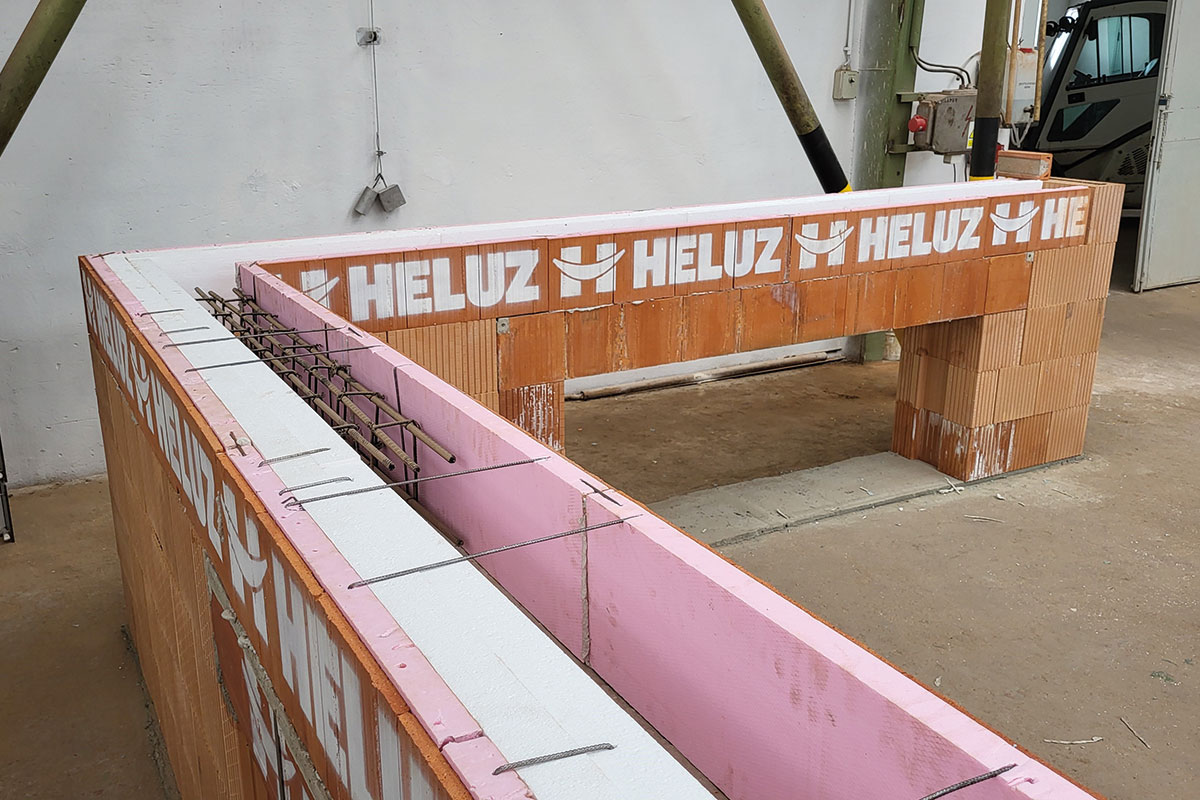

Do voľného priestoru sa uloží predpripravená výstuž venca. | Zdroj: Heluz

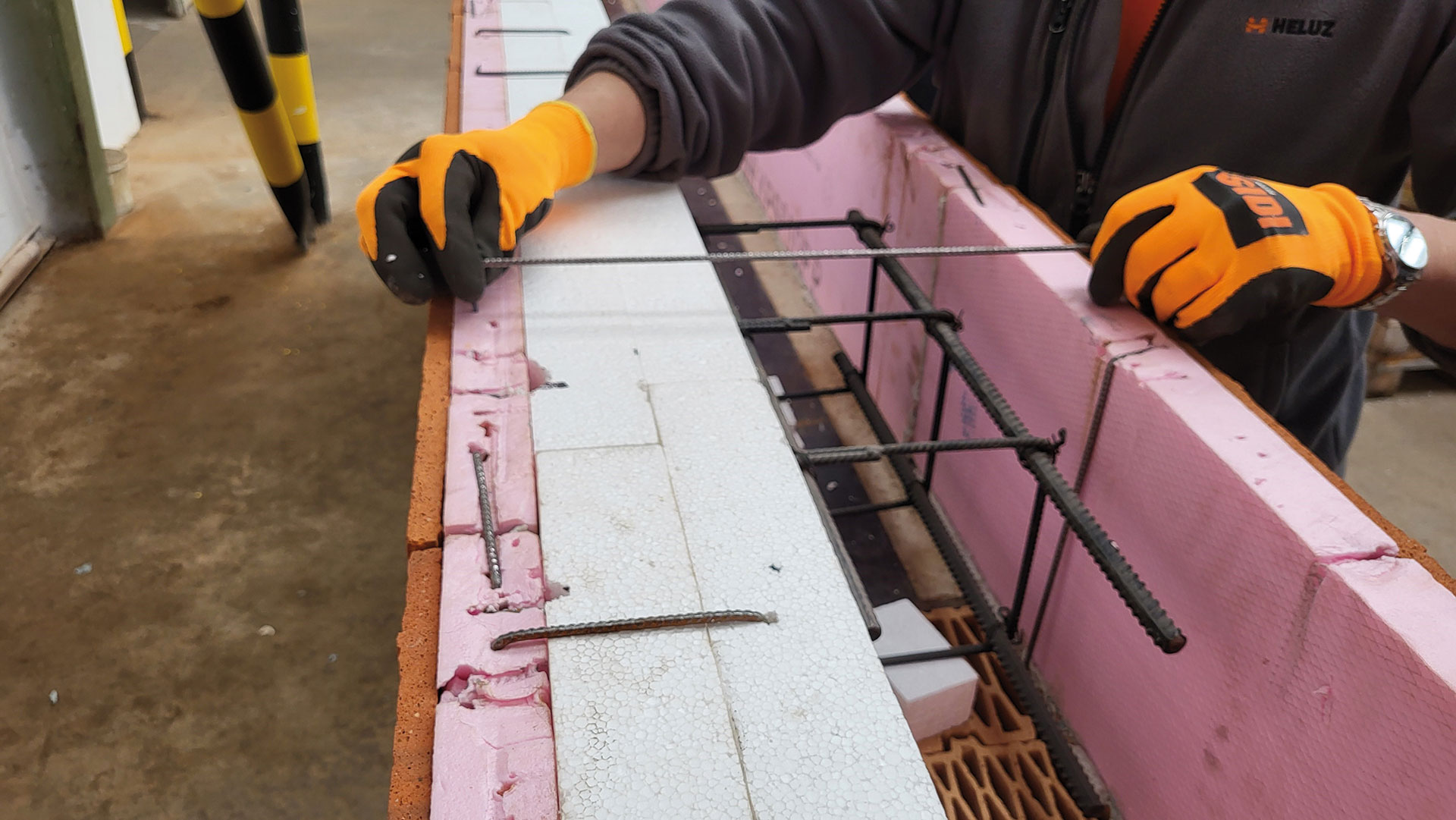

Pred betonážou sa spojí vrchná strana vencoviek dlhými sponami cez šírku venca, ktoré sa zaklepú do úrovne hornej hrany venca. V mieste rohov sa styčné vencovky spoja na hornej strane krátkymi kotvami. Takisto každá nasledujúca vencovka sa | Zdroj: Heluz
TIP: Ložná plocha vencovky
Vencovky sa kladú na očistený a suchý podklad a na vyrovnané murivo ložnou plochou na pás PU peny, teda plochou, pri ktorej je polystyrén a tehlový obklad v jednej rovine.
TEXT: spracované z podkladov firmy Heluz
FOTO: Heluz
