Aplikačný postup: Murovanie trojvrstvového komínového systému
Časopis Stavebné materiály
Komín je vysokofunkčný prvok stavby, preto treba dbať na jeho správny návrh a realizáciu. Predovšetkým si treba uvedomiť, že každý spotrebič kladie na komín špecifické nároky, ktorých rešpektovanie je pri stavbe komína dôležité.
Info o materiáli:
- Trojvrstvový komínový systém s brúsenou tvárnicou obvodového plášťa, tepelnou izoláciou a šamotovou vložkou. Určený pre spotrebiče na pevné palivá, napríklad kozuby, kachle a kotly s prirodzeným odvodom spalín. Zadné odvetranie komína.
Okrem iného treba zvoliť vhodný priemer prieduchu (kontrola výpočtom), dobre zvážiť umiestnenie sopúcha podľa parametrov spotrebiča a pod. Neoddeliteľnou súčasťou montážneho návodu je dodací list a revízny štítok, na ktorom sú uvedené technické parametre komínového systému.
Pri montáži sa musia použiť výhradne originálne diely a spojivá a musia sa dodržiavať všetky dotknuté normy a príslušné stavebné predpisy. Výsledné komínové teleso musí zodpovedať základným požiadavkám uvedeným v STN 73 4201: 2012 Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia.
Pred začiatkom montáže treba zabezpečiť vhodné teplotné podmienky. Minimálna teplota prípustná pre montáž je +5 °C (počas montáže a nasledujúcich 72 hodín). Pri nižších teplotách je montáž neprípustná. Pri teplote okolia vyššej ako +25 °C sa musia styčné plochy tehlových tvaroviek navlhčiť vodou. Ďalej treba zabezpečiť dostatočne pevný nosný podklad, ktorý bude prenášať zaťaženie komína do základovej zeminy.
Na tento podklad sa musí aplikovať hydroizolácia proti vzlínaniu zemnej vlhkosti do plášťa komína. Pred začatím vlastnej montáže sa musí dobre rozmerať umiestnenie telesa komína vrátane spôsobu realizácie odvodu kondenzátu, výšky sopúcha a v prípade potreby aj prívodu vzduchu k spotrebiču.
Zároveň treba mať pripravený dostatočne veľký prestup komína cez stropy a podlahy, príp. prestup budúceho dymovodu cez stenu k sopúchu komína. Odporúča sa komín vykladať najskôr nasucho. Sopúch sa nesmie pripájať cez hranu (roh) komína.
Všetky komponenty komínového systému sa pred použitím očistia od prachu a nečistôt (napr. vlhkým štetcom). Pri prerušení stavby sa komín musí zakryť, aby nebol poškodený dažďom alebo stavebnou sutinou. Ak je komín umiestnený zvonku budovy, odporúča sa ho zaizolovať min. 50 mm tepelnej izolácie (nie polystyrénom). Ak sa v prázdnej šachte vedie nejaká inštalácia (káble, odpady), musia mať tieto materiály teplotný rozsah použitia min. +70 °C.
Statické spevnenie komína
Priebežné ukotvenie komínového telesa k okolitej konštrukcii je potrebné aspoň každé 4 m výšky. Pri nadstrešnej časti komína vyššej ako 1,3 m od posledného kotviaceho bodu treba komín staticky spevniť. Na tento účel sú určené rohové otvory v komínovej tvarovke, do ktorých možno vložiť spevňovaciu výstuž a zaliať ju zálievkovou hmotou. Neodporúča sa používať zmesi s vysokou zmrštiteľnosťou, pretože môžu narušiť pevnosť obvodového plášťa komína.
Tým sa vytvoria štyri železobetónové stĺpiky odolné proti ohybu, ktoré významne zvýšia pevnosť komínového telesa v nadstrešnej časti. V prípade vystužovania treba v priebehu murovania komína včas vložiť do rohových otvorov záslepky. Vzdialenosť záslepiek pod strešnou rovinou musí byť v rovnakej výške ako je výška nadstrešnej časti. Tieto záslepky zabránia pretekaniu zálievky do spodných častí komína (záslepky sú súčasťou spevňovacej výstuže). Výnimky treba konzultovať s výrobcom komína alebo s projektantom.
Čo budete potrebovať
- Komínový systém
- HELUZ Klasik
- dĺžka komínovej vložky: 500 mm, dĺžka pripojovacej komínovej tvarovky: 500 mm, hrúbka steny vnútorných vložiek: 15 mm, dodávané priemery vnútorných vložiek: 160, 180 a 200 mm, dĺžka: 4, 6 a 8 m, 6 m 639,60 €
- Súčasti komínového kompletu:
- čelná izolačná doska dvojdielna
- dvierková tvarovka
- komínové dvierka
- komínová tvarovka
- komínová vložka
- komínový lem
- zberač kondenzátu
- kontrolný uzáver
- krycia doska
- nádobka na kondenzát
- nanášacia súprava
- pripojenie sopúcha
- škárovací tmel
- spájacia súprava (turboskrutky 6 ks, skrutky do tehál 6 ks)
- sťahovacia páska
- tepelná izolácia
- vedro s vekom 10,7 l
- uzáver zberača kondenzátu
- vetracia mriežka
- HELUZ Klasik
- Murovacia malta (súčasť komínovej súpravy)
- HELUZ SB malta na tenkú škáru
- výdatnosť: 18 l/vrece, papierové vrece, 20 kg
- HELUZ SB malta na tenkú škáru
Náradie
- meter
- vodováha
- stierka
- murárska lyžica
- uholník
- miešací nadstavec na vŕtačku
- miešacia nádoba
- uhlová brúska alebo píla na rezanie tehál
- krížový skrutkovač
- nôž na rezanie izolácie
- olovnica
- štetec
- kotúč na kameň alebo diamantový kotúč do uhlovej brúsky
- aplikačná pištoľ
- gumené kladivo

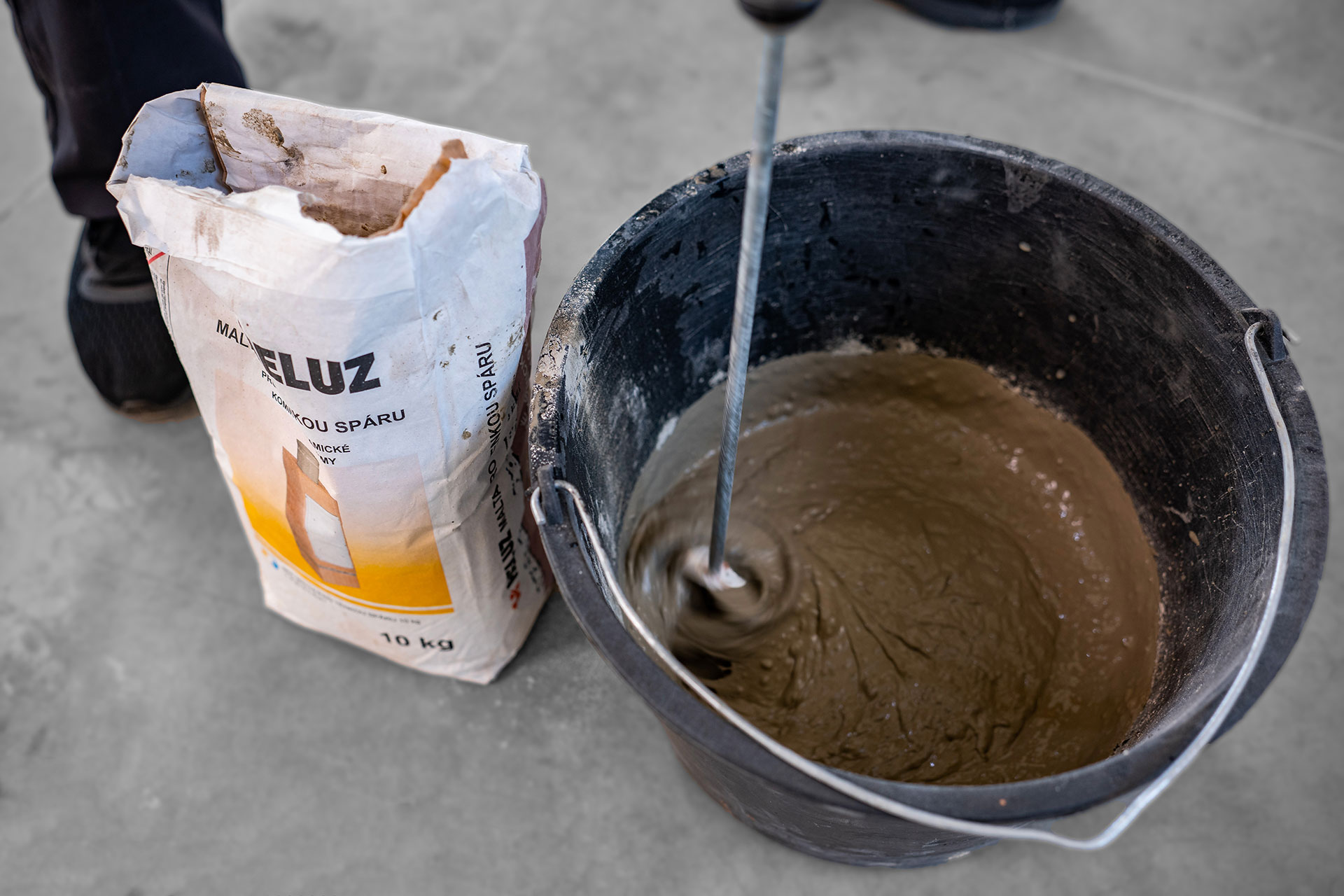

Malta na tenkú škáru sa zmieša s predpísaným množstvom vody na homogénnu zmes bez hrudiek. Komínový systém sa zakladá nad hydroizoláciou buď na úrovni čistej podlahy na pripravený základ, alebo pomocou podkladových tvaroviek. | Zdroj: Heluz
Základ sa očistí od prachu a nečistôt (napr. vlhkým štetcom) a na očistený povrch sa nanesie murárskou lyžicou malta. Na hrubú podlahu do maltového lôžka sa položia podkladové tvarovky (môžu sa vyplniť betónom), ktoré možno upraviť na ľubovoľnú výšku. | Zdroj: Heluz

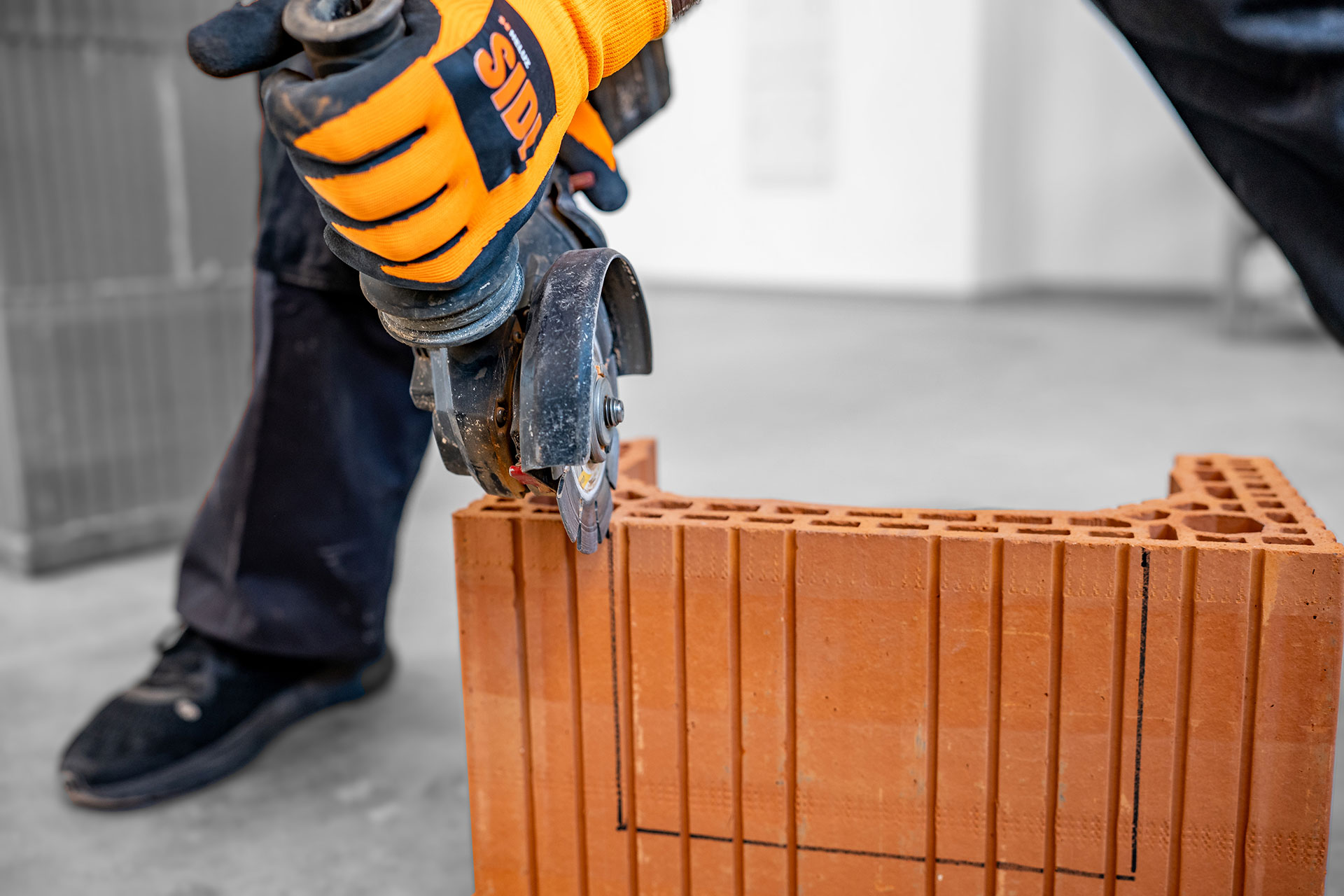

Na tvarovkách osadzovaných do prvého radu komínového plášťa sa odmeria otvor na vetraciu mriežku. Otvor na tvarovky sa zakreslí a vyreže pílou alebo kotúčovou brúskou. Rovnako sa vyrežú otvory na komínové dvierka (otvor 190 × 320 mm). Tvarovky sa bez lepenia zostavia nasucho na overenie správnosti rozmerov. | Zdroj: Heluz
Na pripravený základ alebo podkladové tvarovky sa prilepí betónová doska (betónová doska musí byť uložená minimálne na úrovni čistej podlahy). Betónová doska sa vyrovná gumeným kladivom a vodováhou. Doska musí byť uložená úplne vodorovne. | Zdroj: Heluz

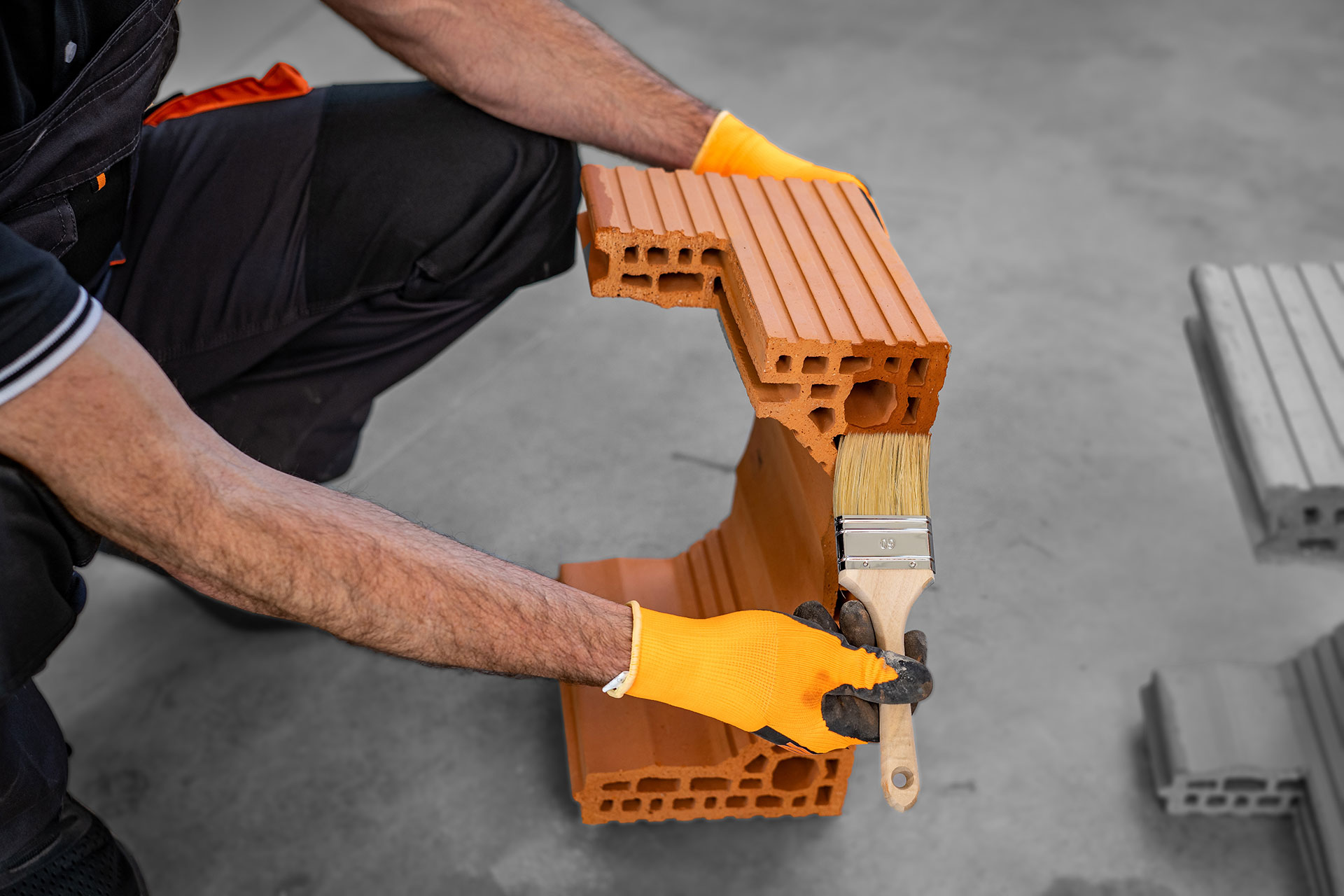

Betónová doska, spodná ložná plocha, pero aj drážka (t. j. styčná plocha) tehlových tvaroviek sa očistia od prachu a nečistôt (napr. vlhkou maliarskou štetkou). Postup čistenia tehlových tvaroviek sa opakuje pri všetkých tvarovkách osadzovaných do komínového plášťa. | Zdroj: Heluz

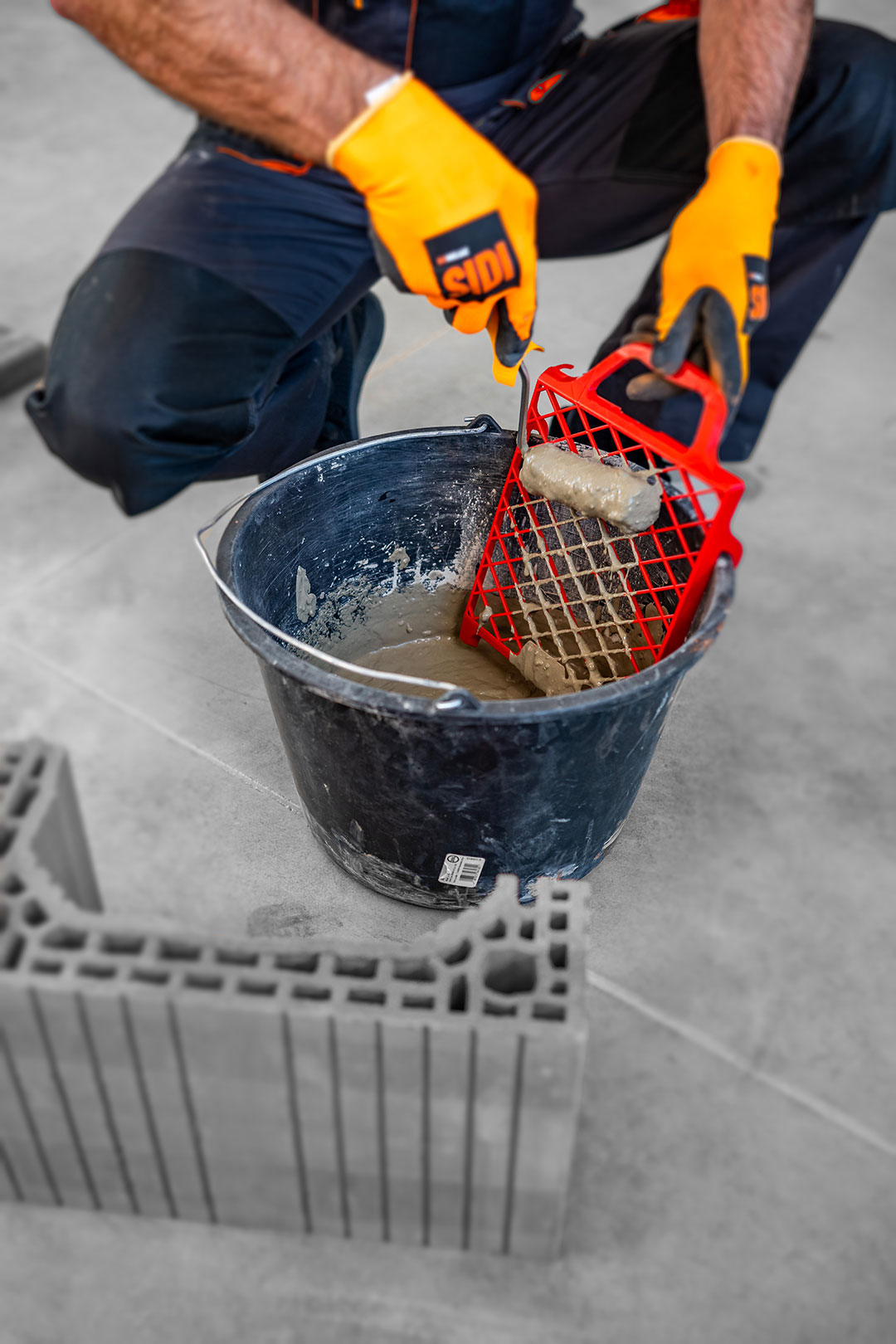

Na očistenú betónovú dosku sa nanesie čerstvá zmes malty na tenkú škáru priloženou nanášacou súpravou – valčekom. | Zdroj: Heluz

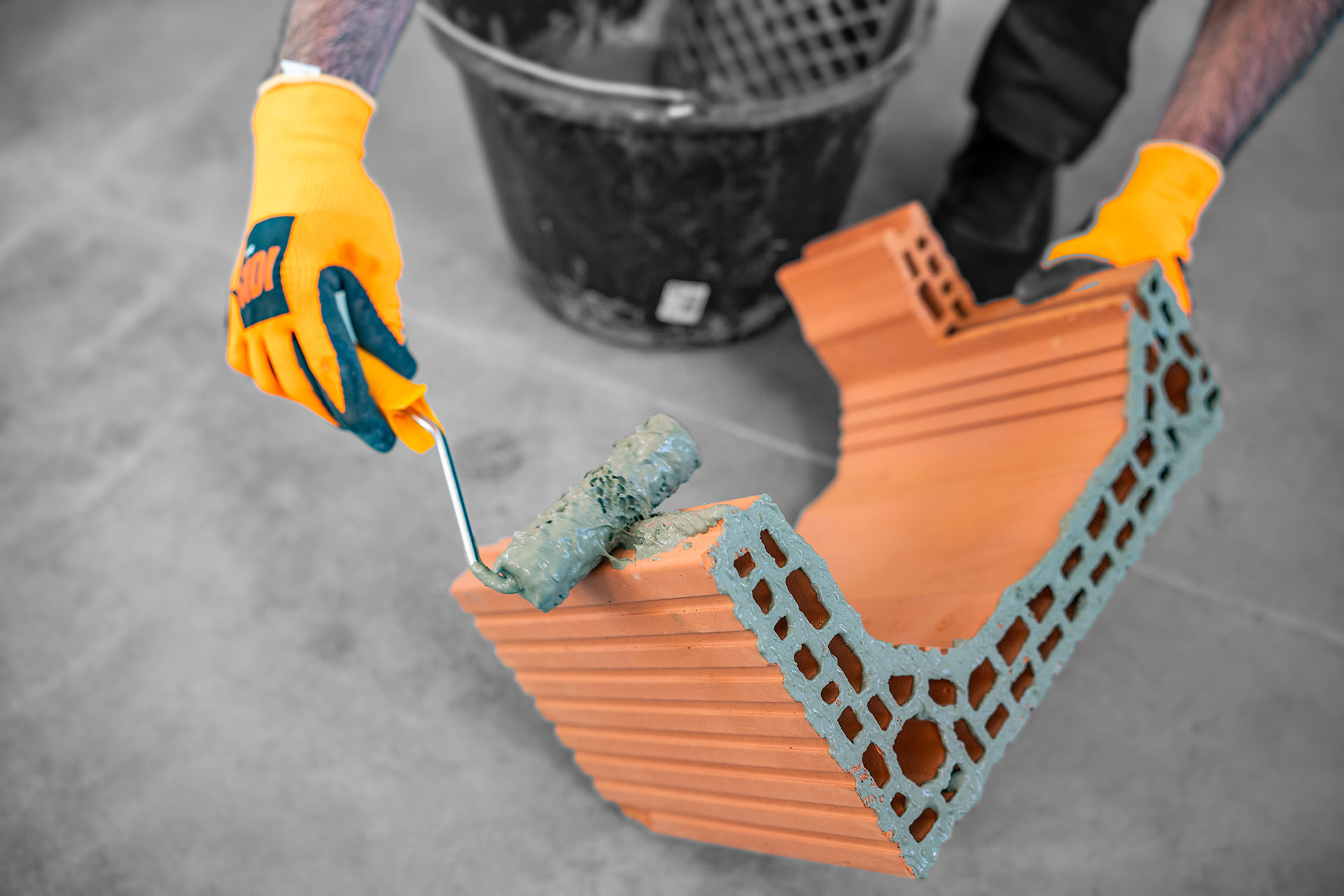

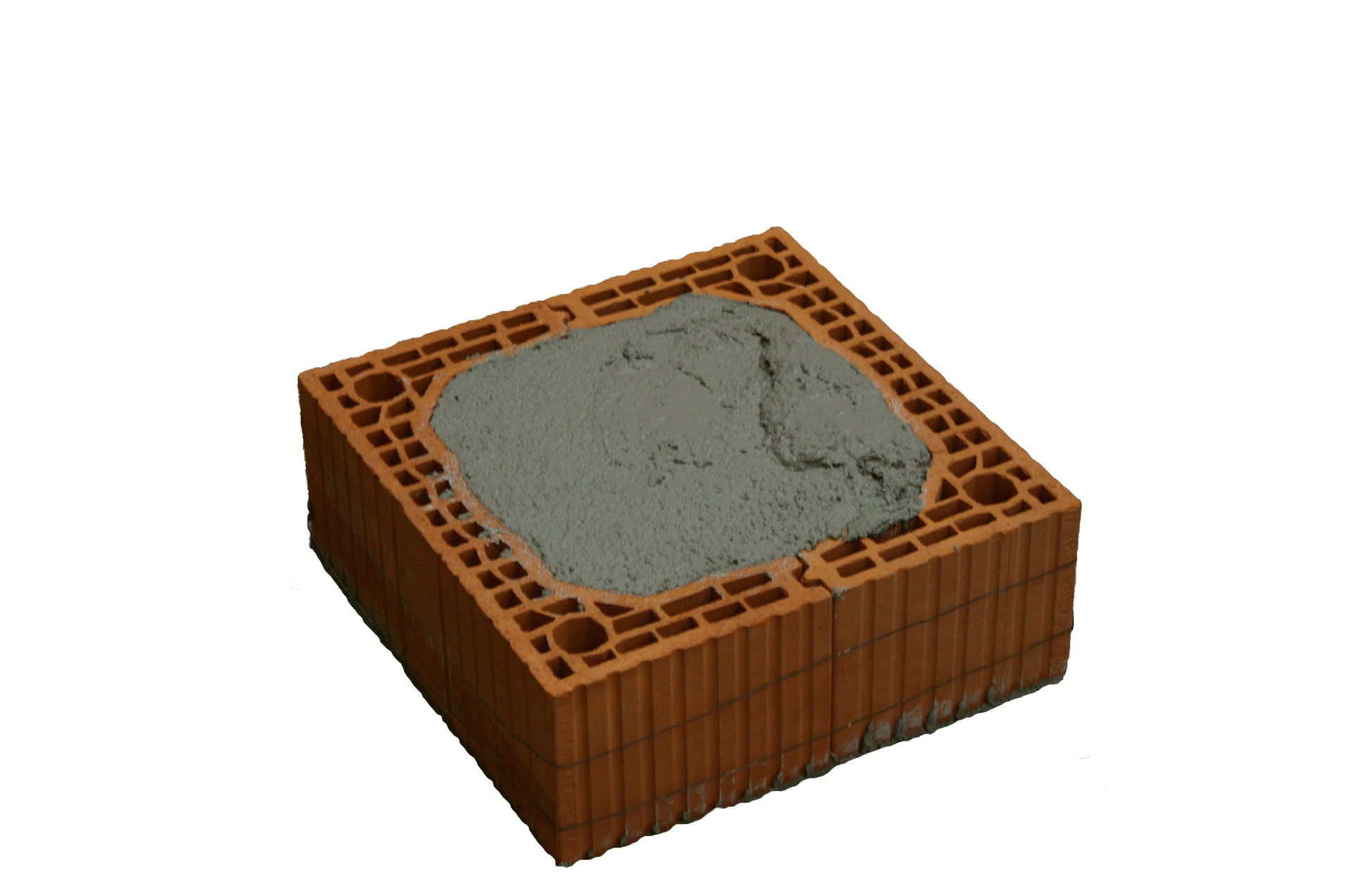

Malta sa nanesie aj na ložnú a styčnú plochu (t. j. pero a drážku) očistených komínových tvaroviek. | Zdroj: Heluz

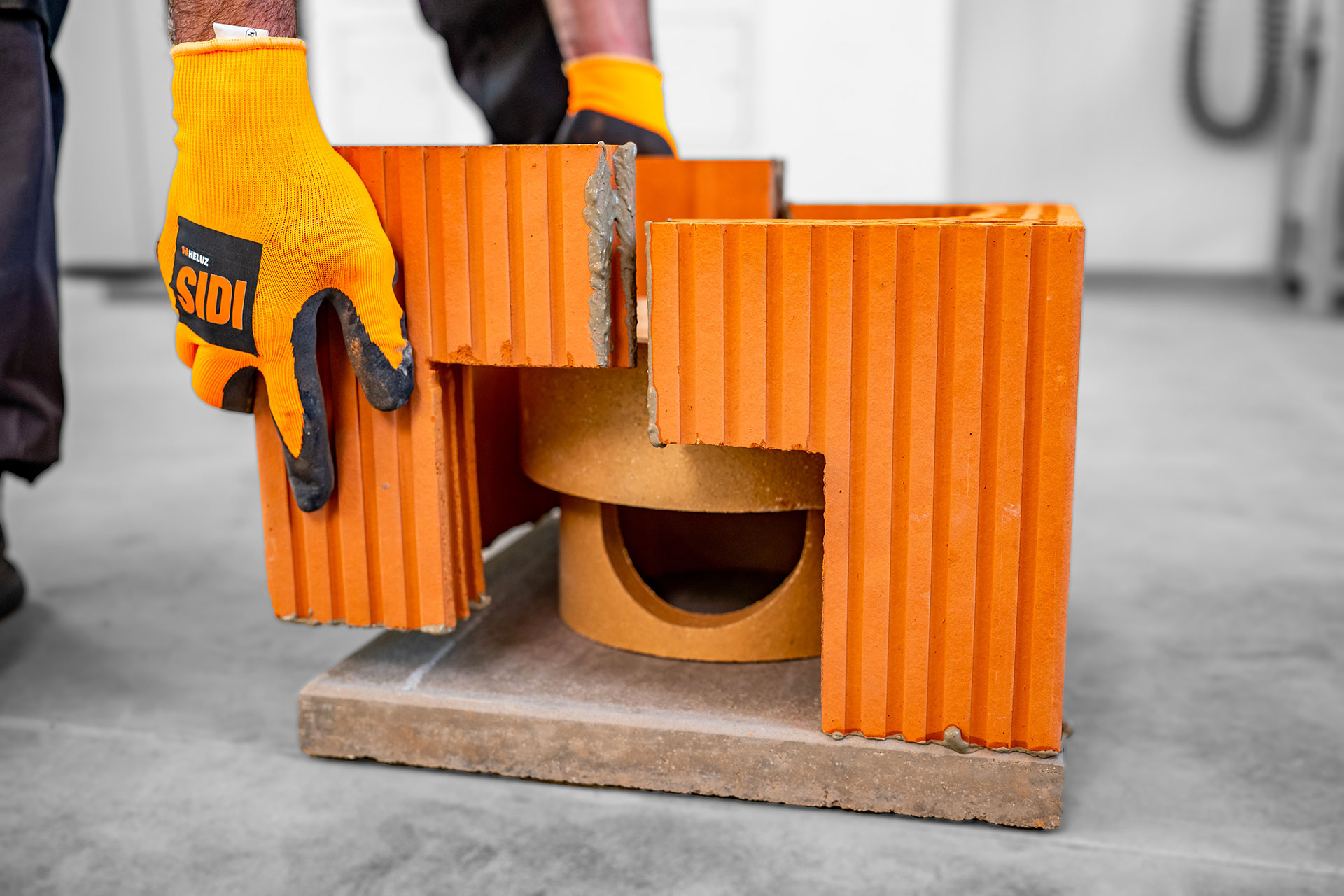

Tehlové tvarovky (s vopred pripraveným otvorom na vetraciu mriežku) s maltou sa položia na betónovú dosku a pritlačia sa k sebe. | Zdroj: Heluz

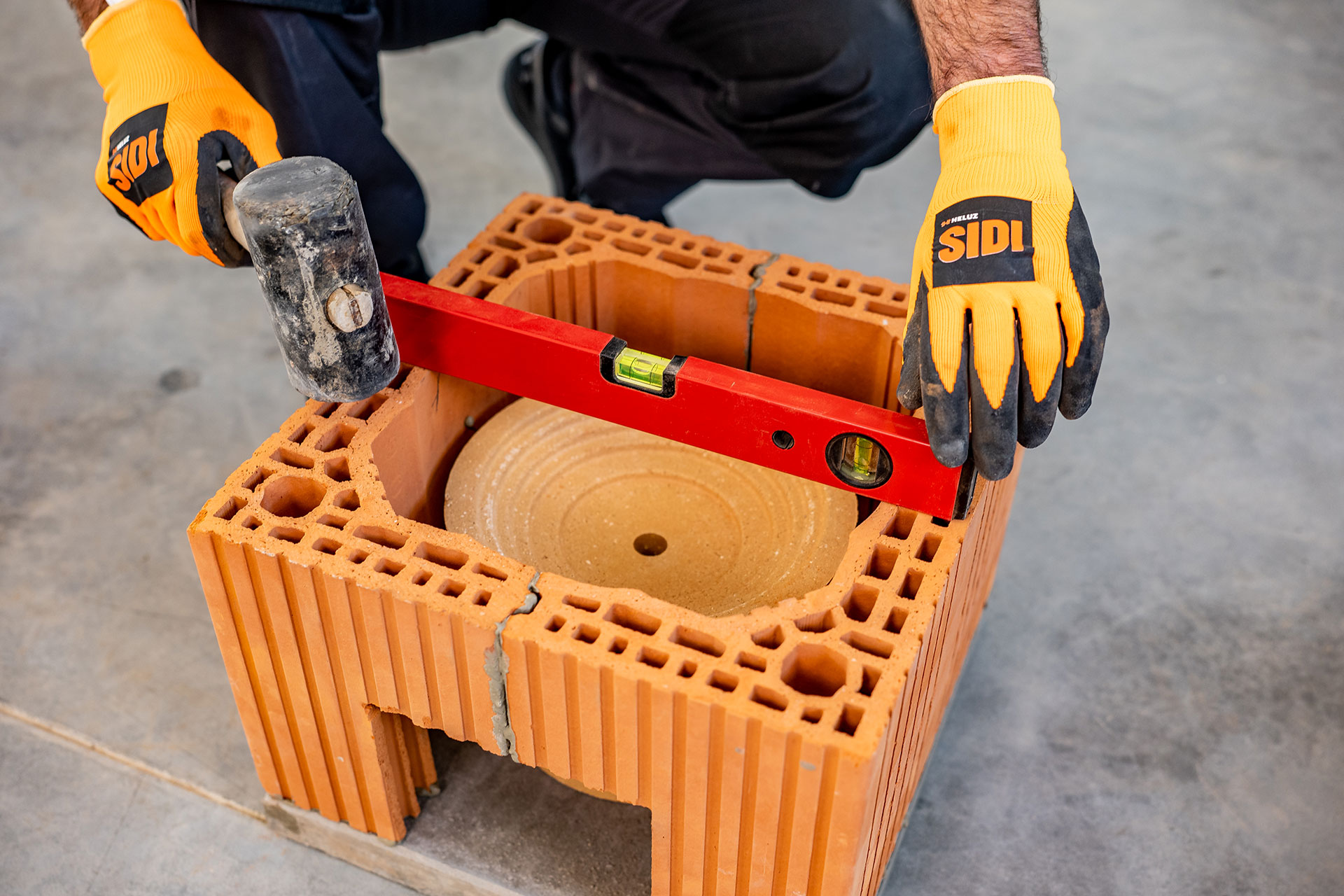

Vyrovnajú sa gumeným kladivom a vodováhou. | Zdroj: Heluz

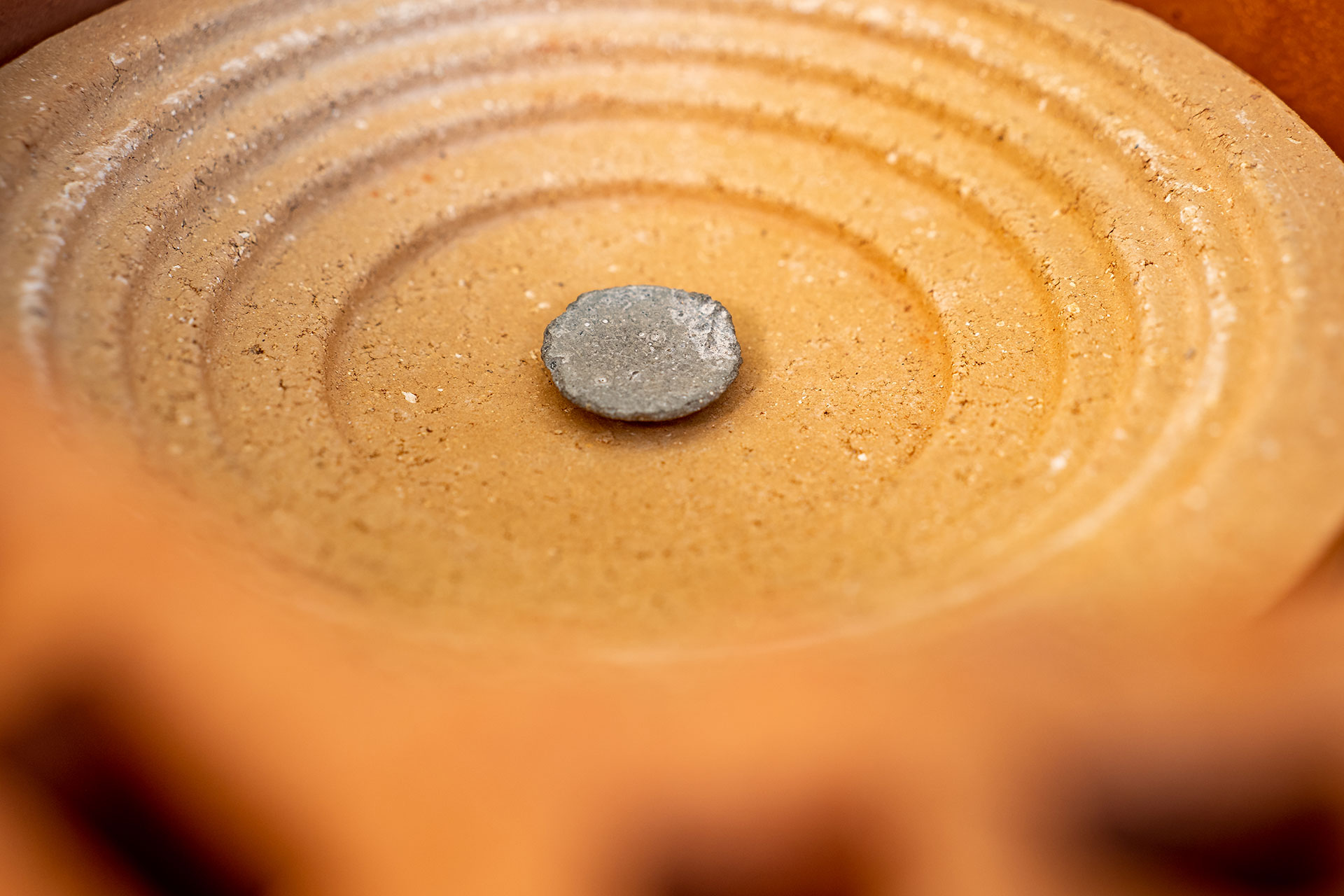

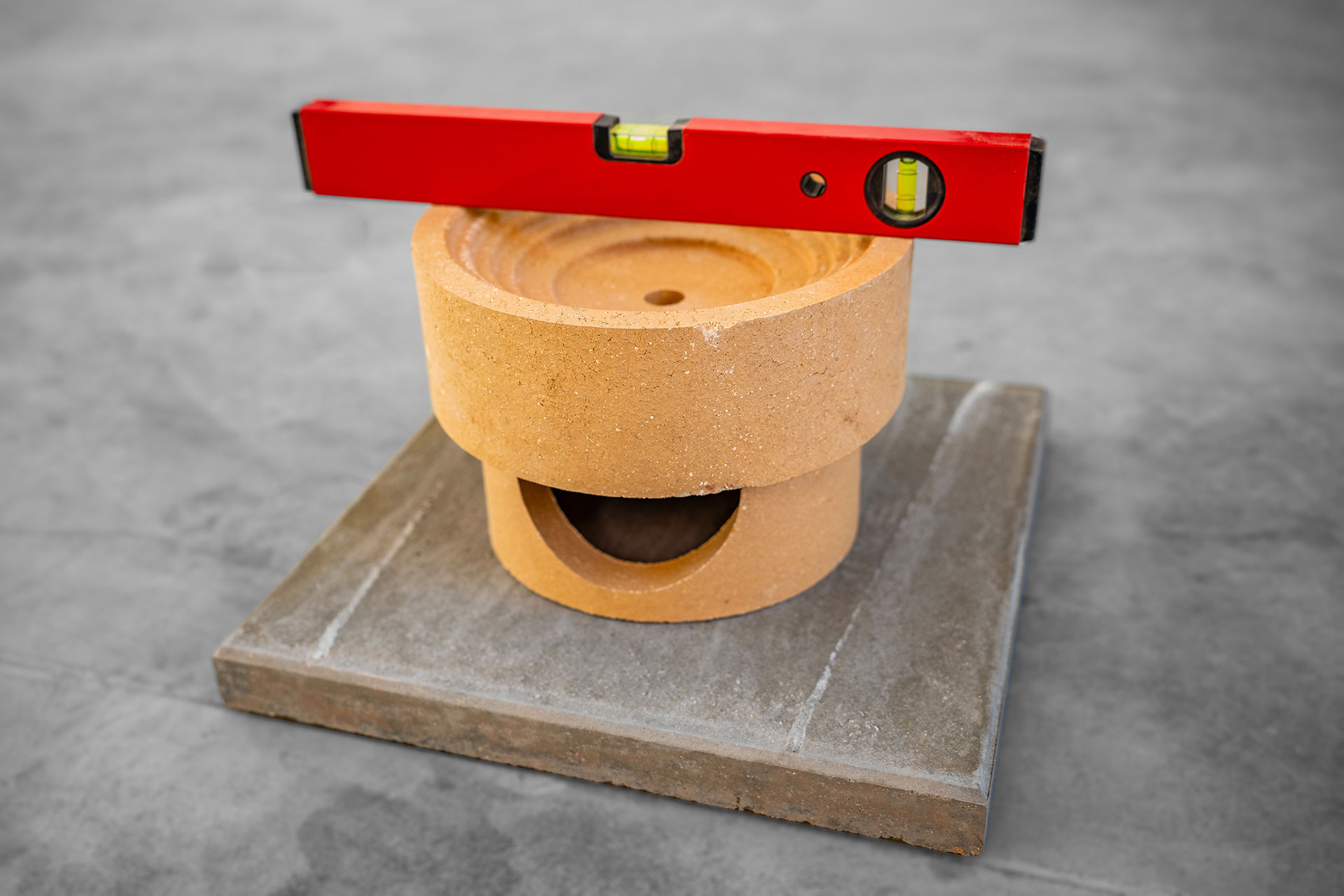

Do stredu betónovej dosky sa nanesie malta, do ktorej sa uloží zberač kondenzátu s vyústením umožňujúcim odtok kondenzátu. | Zdroj: Heluz

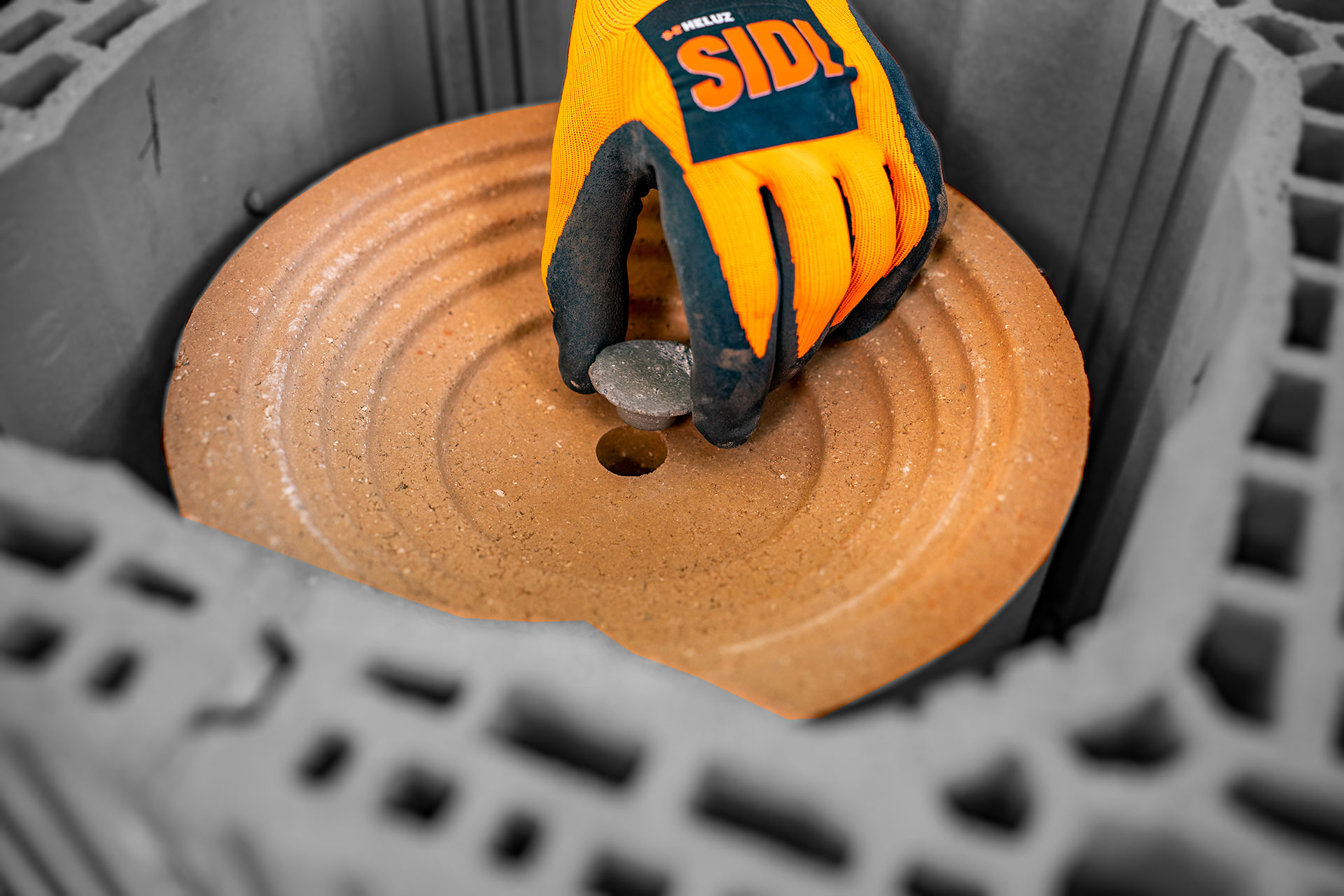

Pre napojenie spotrebiča na pevné palivo sa odtok v zberači kondenzátu uzavrie betónovou zátkou, ktorá sa môže prilepiť škárovacím tmelom na šamotové vložky. Zátka sa montuje pod zberač kondenzátu komínového telesa z dôvodu zabránenia šírenia požiaru pri vznietení sadzí v komíne. | Zdroj: Heluz

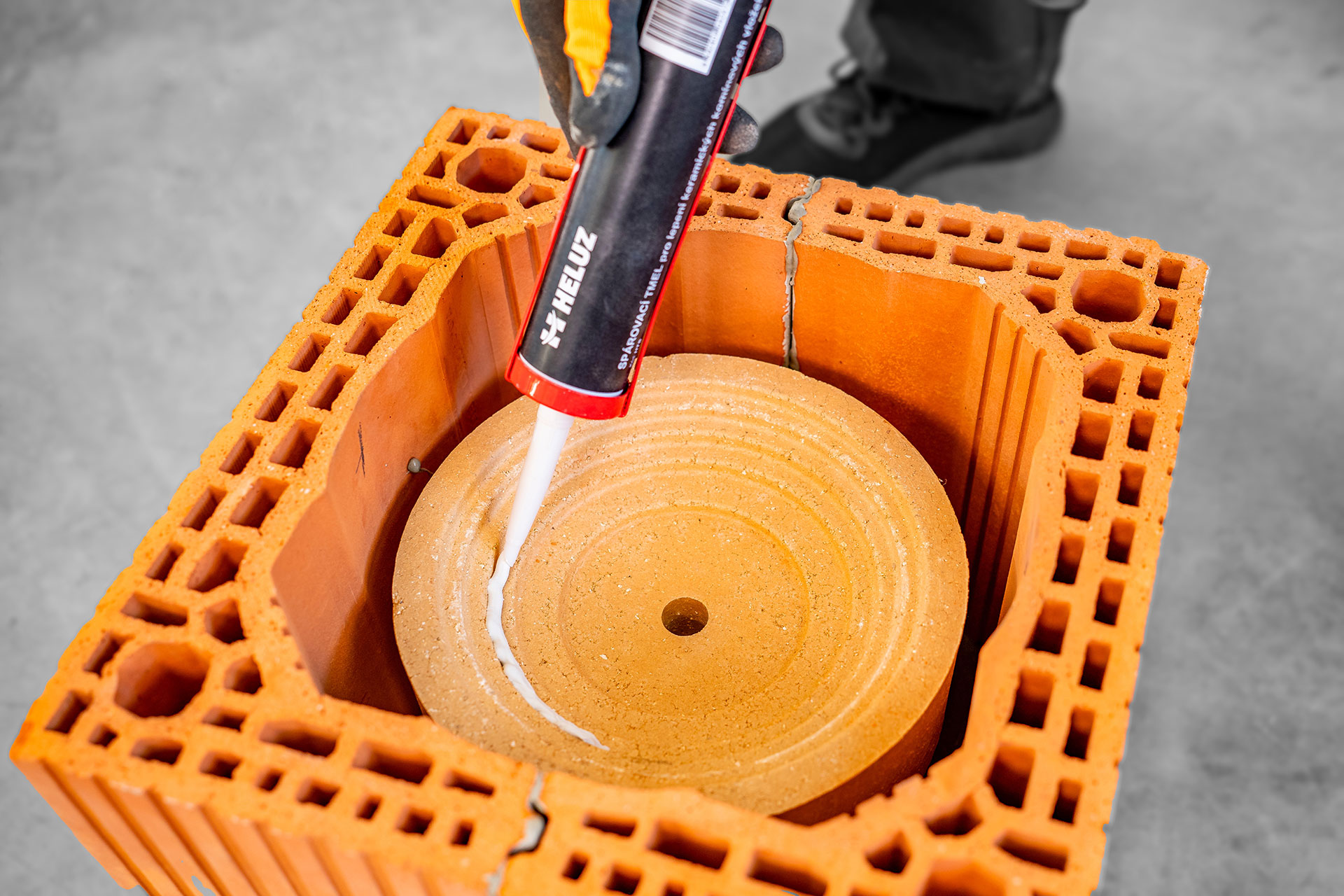

Spoj zberača kondenzátu sa očistí vlhkým štetcom a po celom obvode sa aplikačnou pištoľou nanesie škárovací tmel. | Zdroj: Heluz

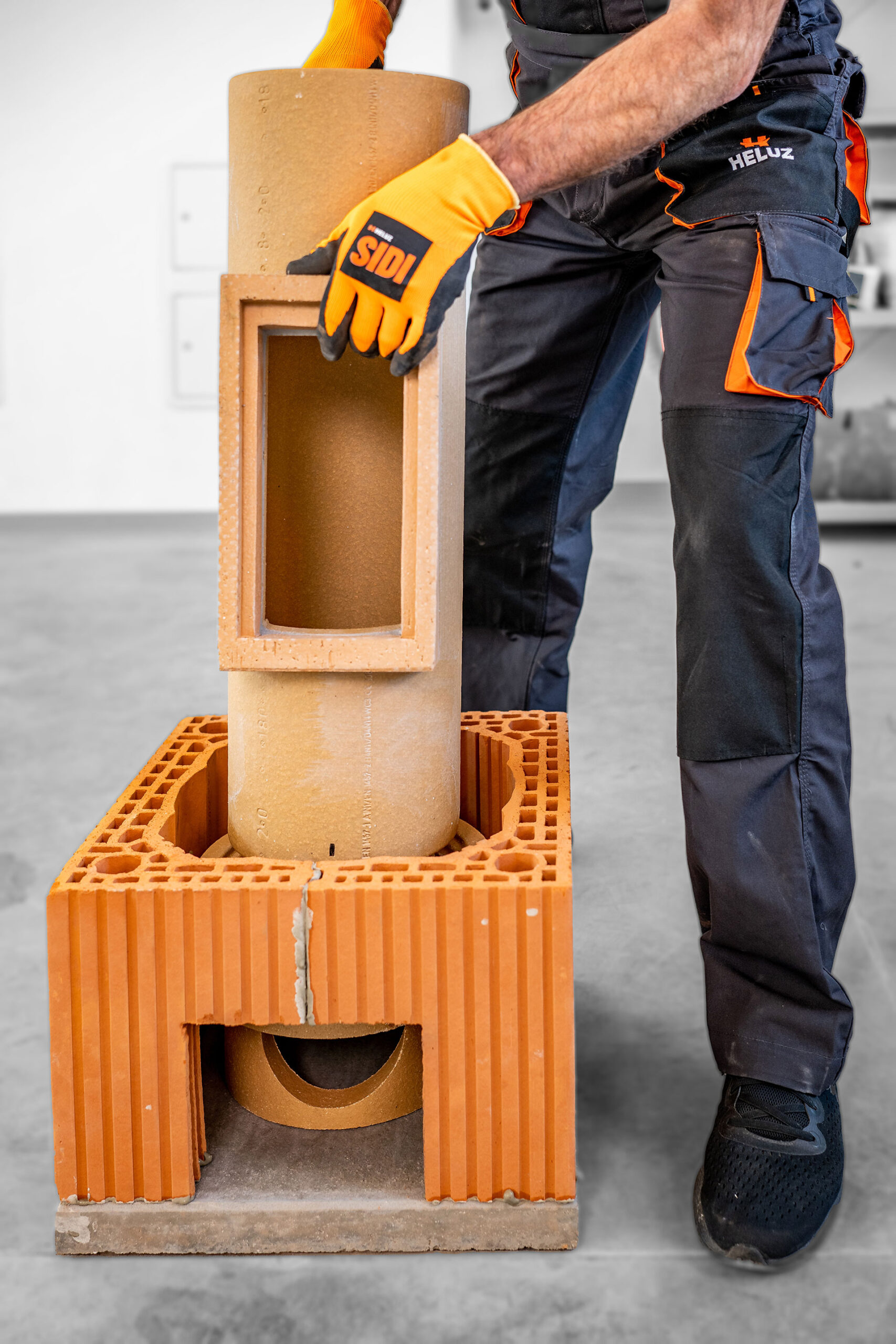

Osadí sa dvierková tvarovka. Prebytočný škárovací tmel sa hneď zotrie hubkou. Pozor na orientáciu zámkov – komínové vložky sa vždy orientujú perom (výstupkom) dole a drážkou hore. | Zdroj: Heluz

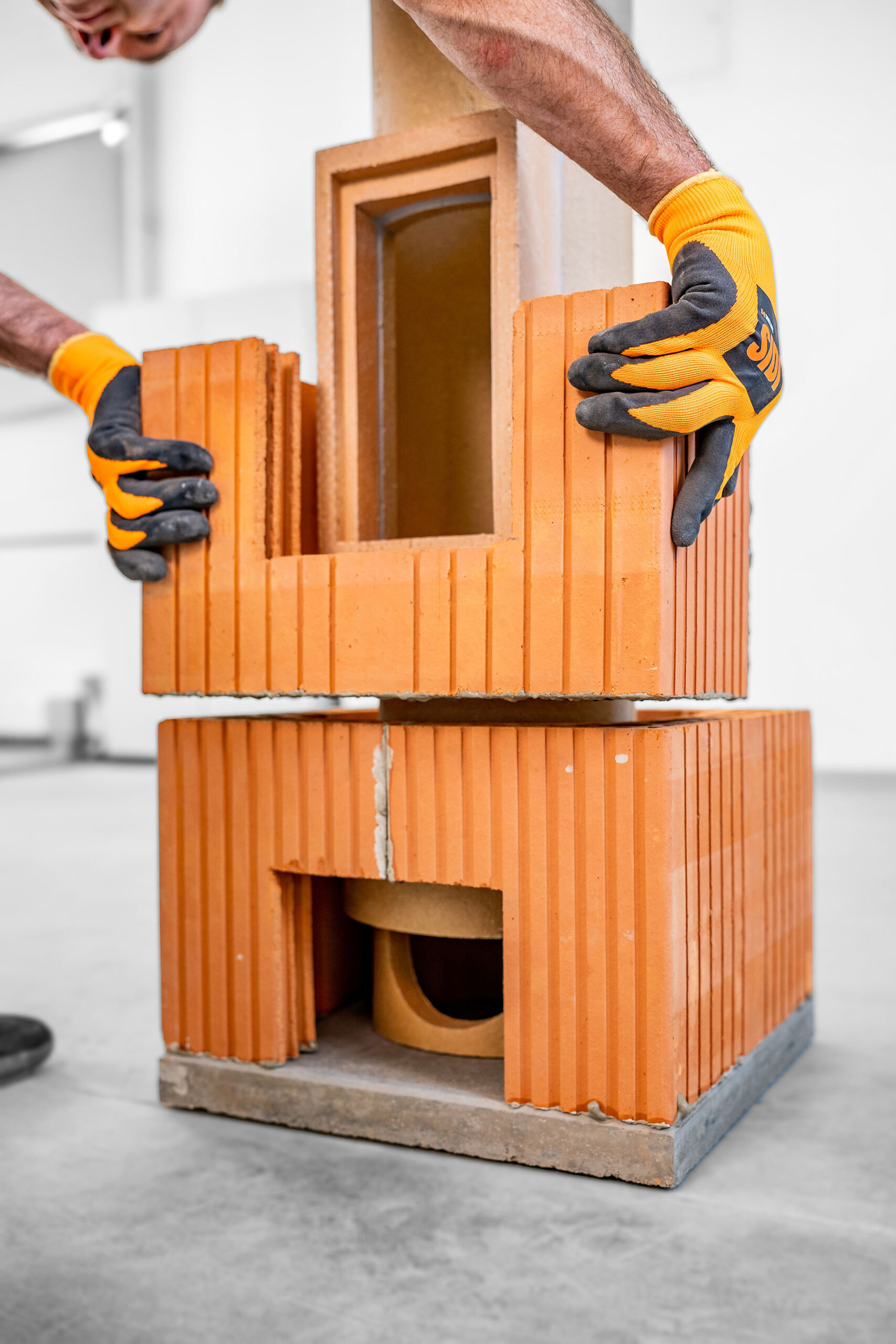

Tehlové tvarovky s vopred pripraveným otvorom na vyberaciu komínovú tvarovku sa osadia okolo vyberacej komínovej tvarovky. Každá ďalšia vrstva tvaroviek sa osadzuje vždy s pootočením o 90° tak, aby sa zachovala väzba. | Zdroj: Heluz

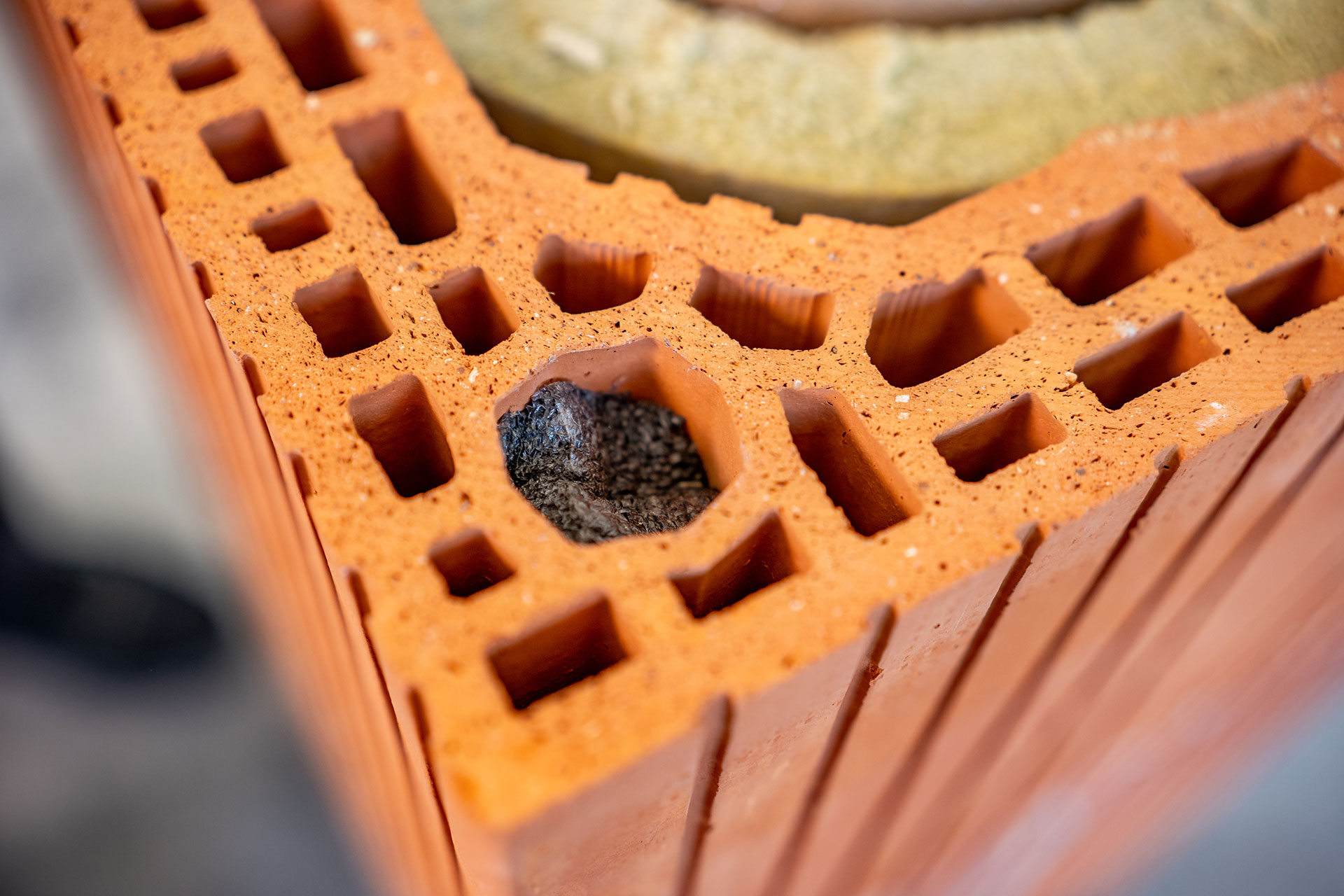

Pri murovaní je dôležité dbať na to, aby všetky vetracie kanáliky v celej výške komínového telesa zostali voľné. Poloha komínových tvaroviek sa koriguje gumeným kladivom a vodováhou. | Zdroj: Heluz

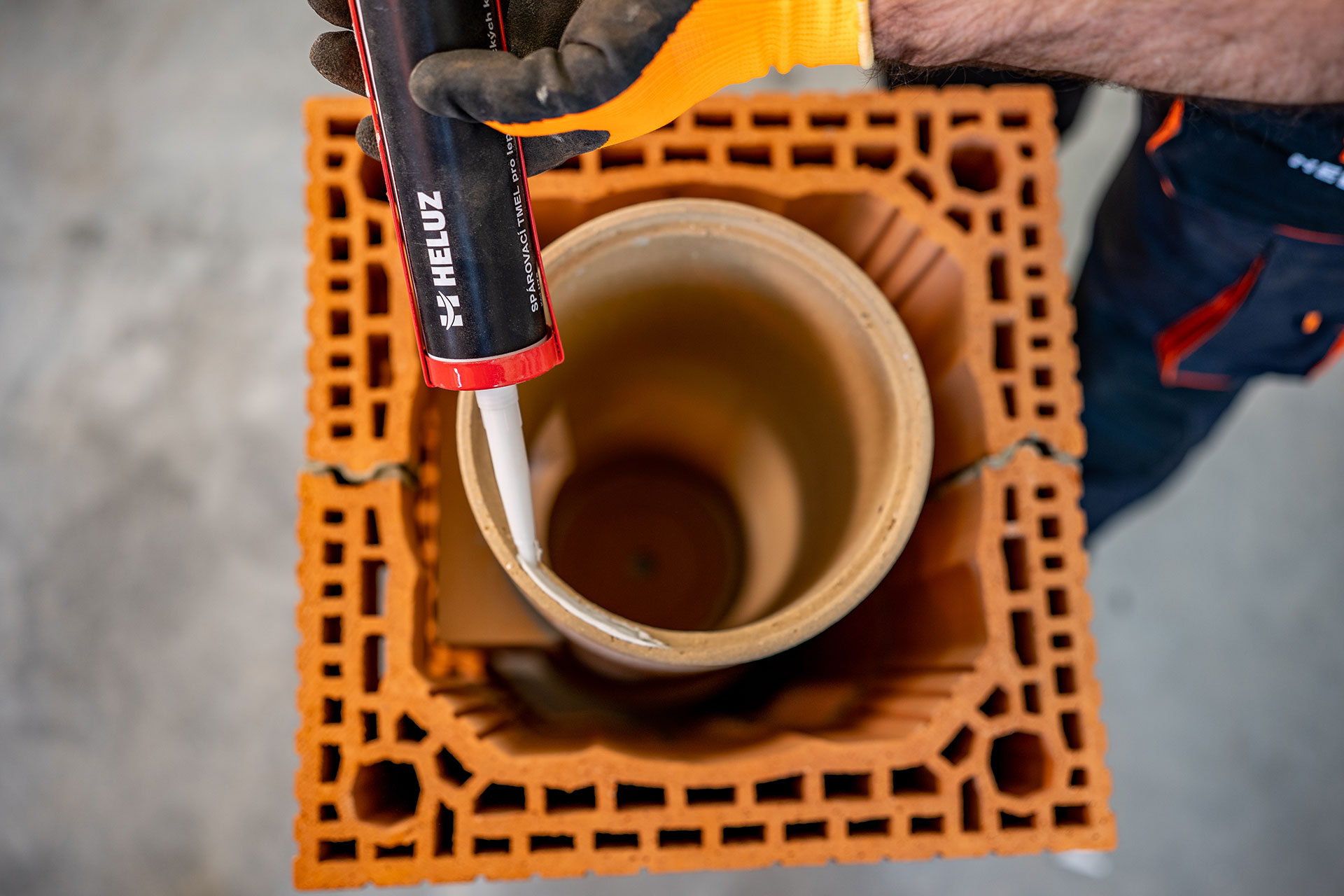

Komínové vložky a izolácia sa začínajú osadzovať nad vyberaciu komínovú tvarovku alebo tvarovku sopúcha. Nad vyberaciu komínovú tvarovku sa uloží ďalší pár tehlových tvaroviek. Na hrdlo vyberacej komínovej tvarovky sa nanesie škárovací tmel. | Zdroj: Heluz

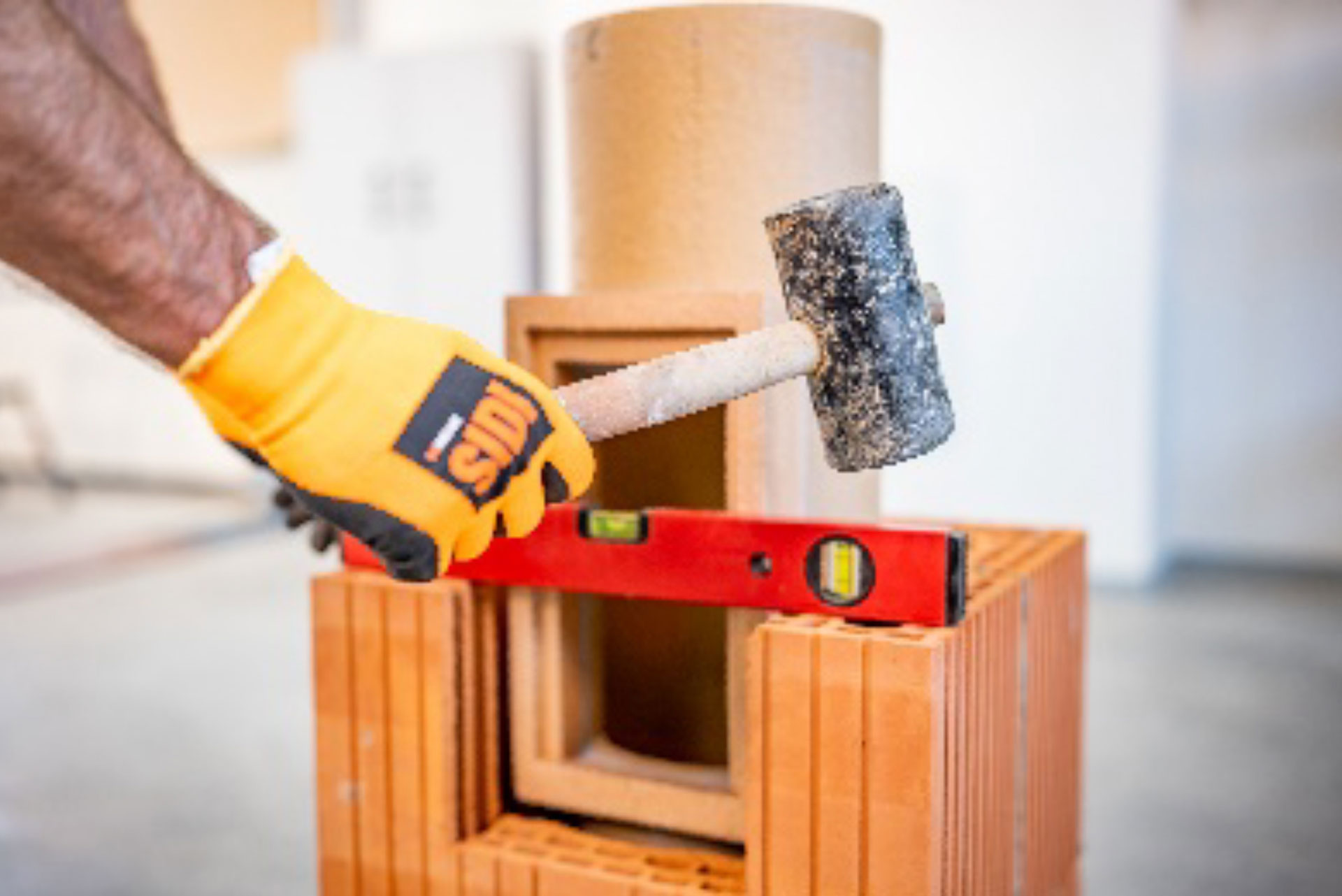

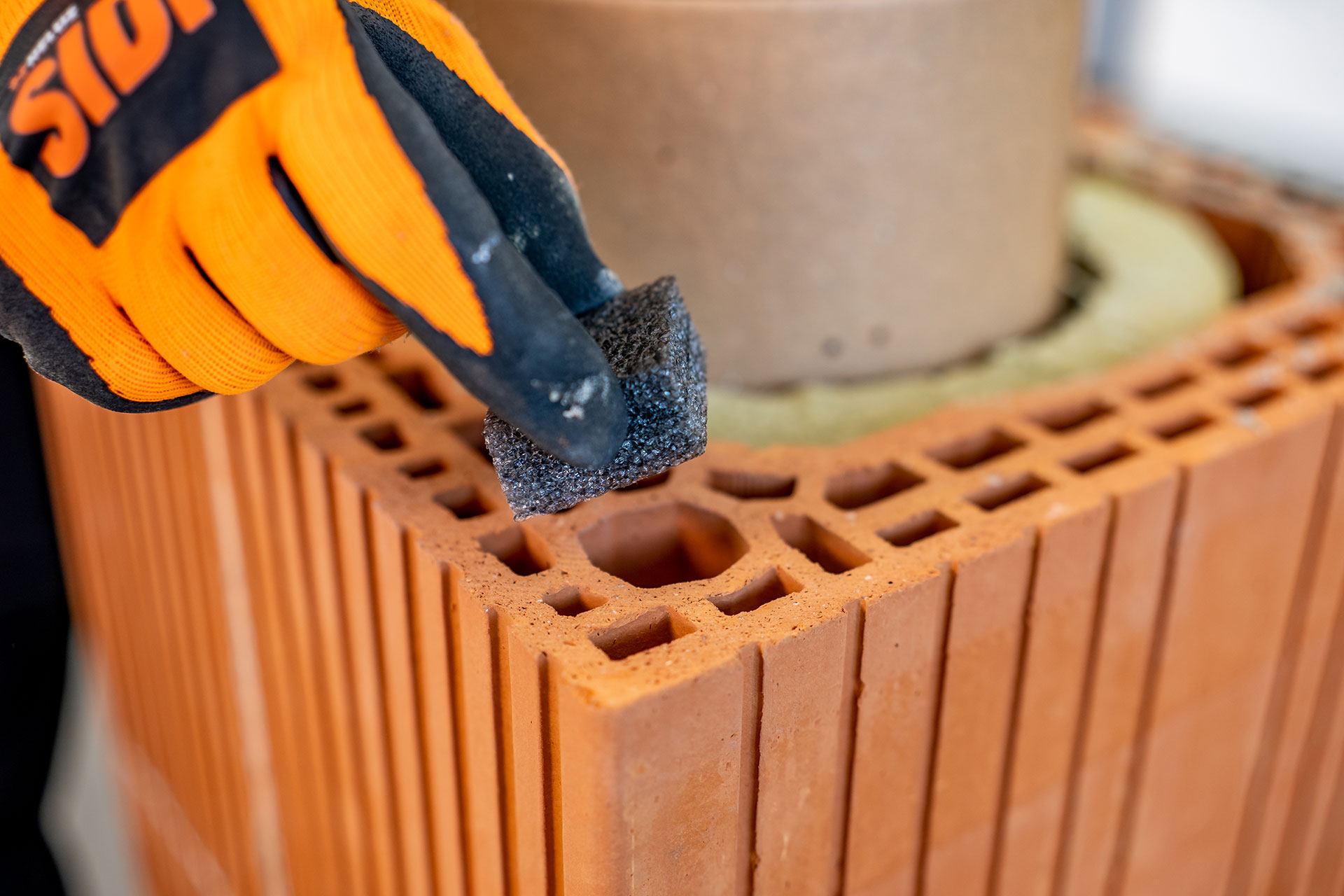

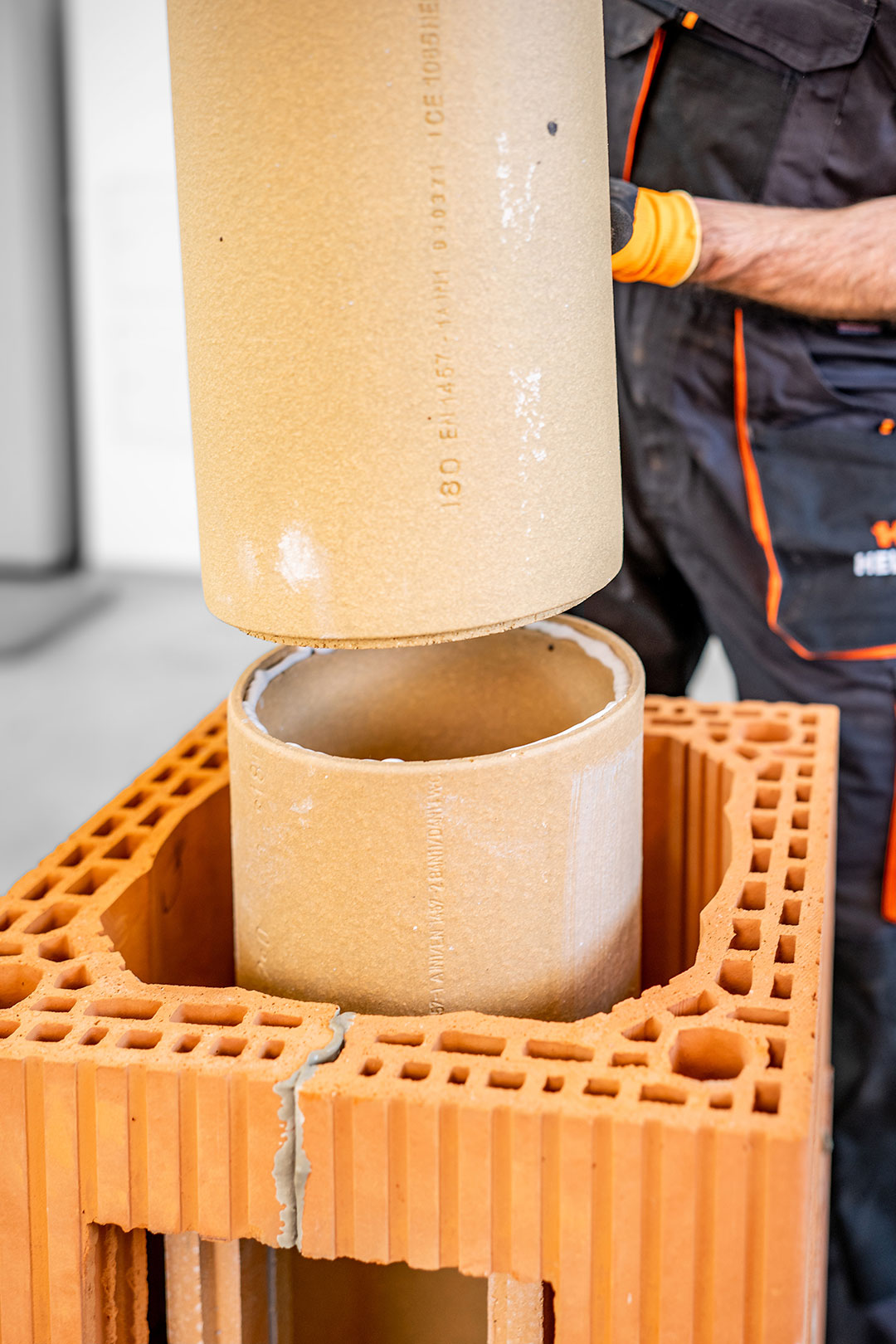

Osadí sa komínová vložka. Prebytočný škárovací tmel sa hneď zotrie hubkou. | Zdroj: Heluz

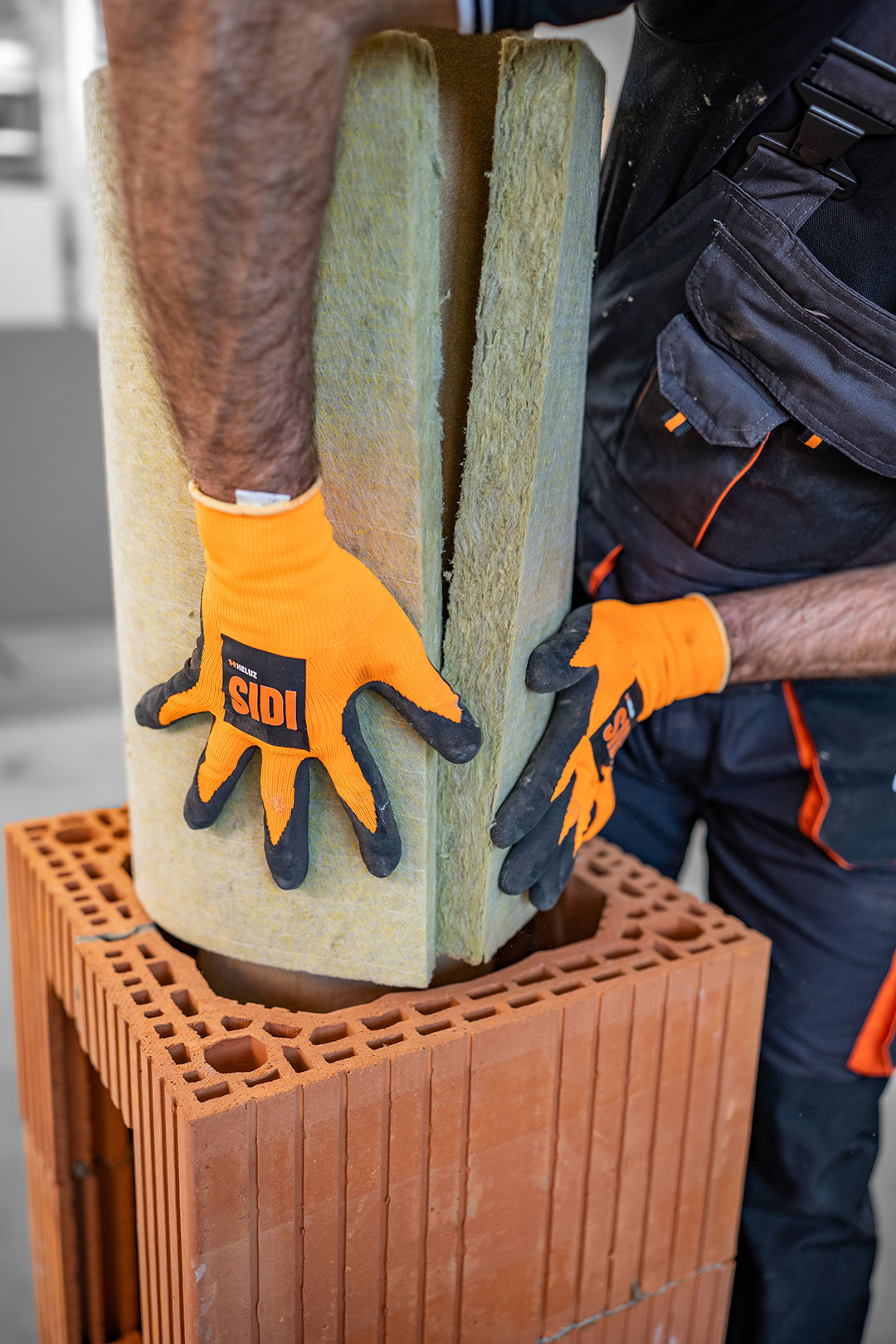

Do priestoru medzi plášťom z tehlových tvaroviek a komínovou vložkou sa vloží izolácia. Takto sa postupuje až do vymurovania požadovanej výšky na osadenie tvarovky sopúcha. Pozor na maximálnu výšku osi sopúcha. Ak bude nadstrešná časť vyššia ako 1 300 mm, treba komín už počas murovania vystužiť. | Zdroj: Heluz
Na tepelnú izoláciu sa položí nátrubok sopúcha a obkreslí sa. Nátrubok sopúcha sa položí na stranu potiahnutú sieťovinou. | Zdroj: Heluz

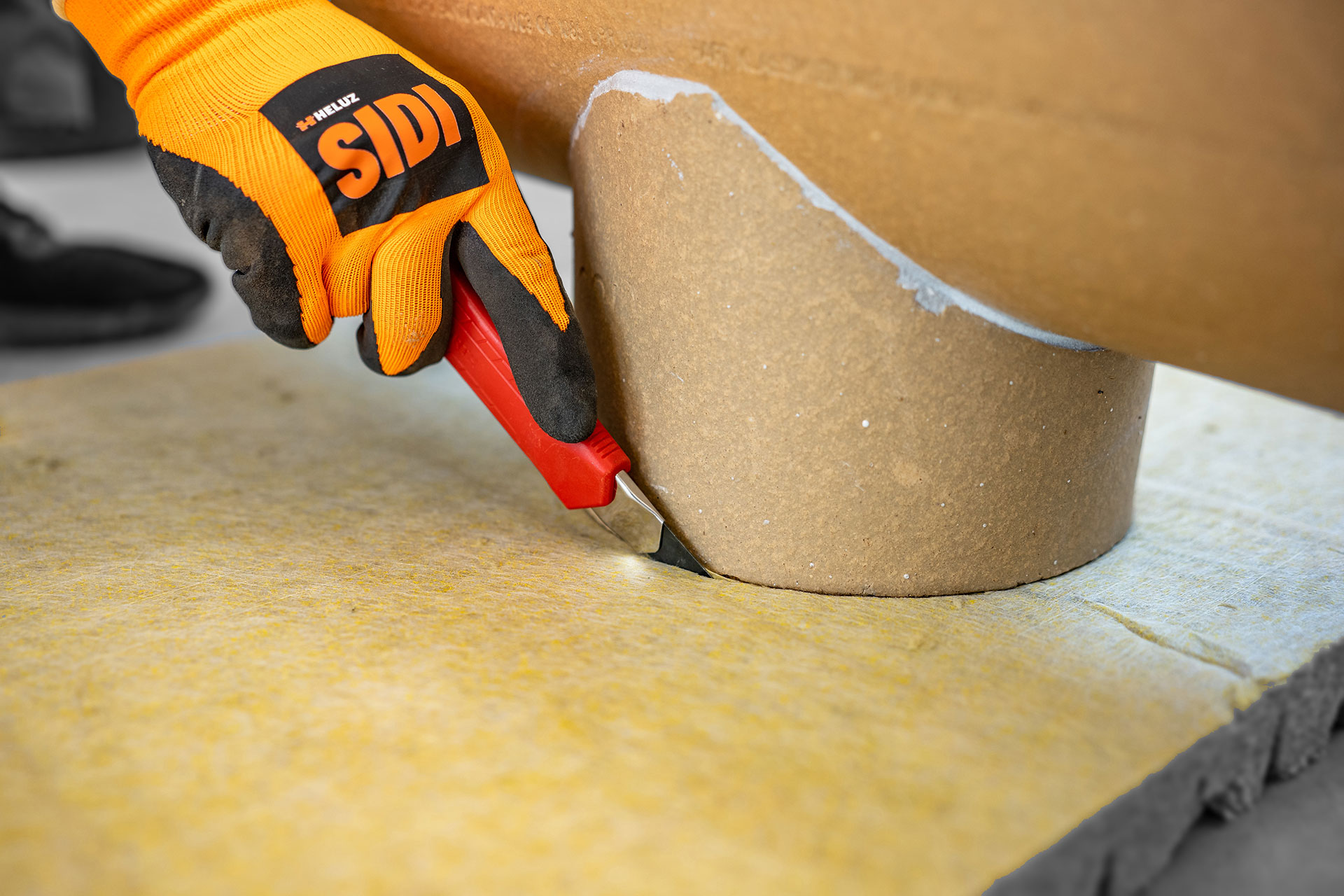

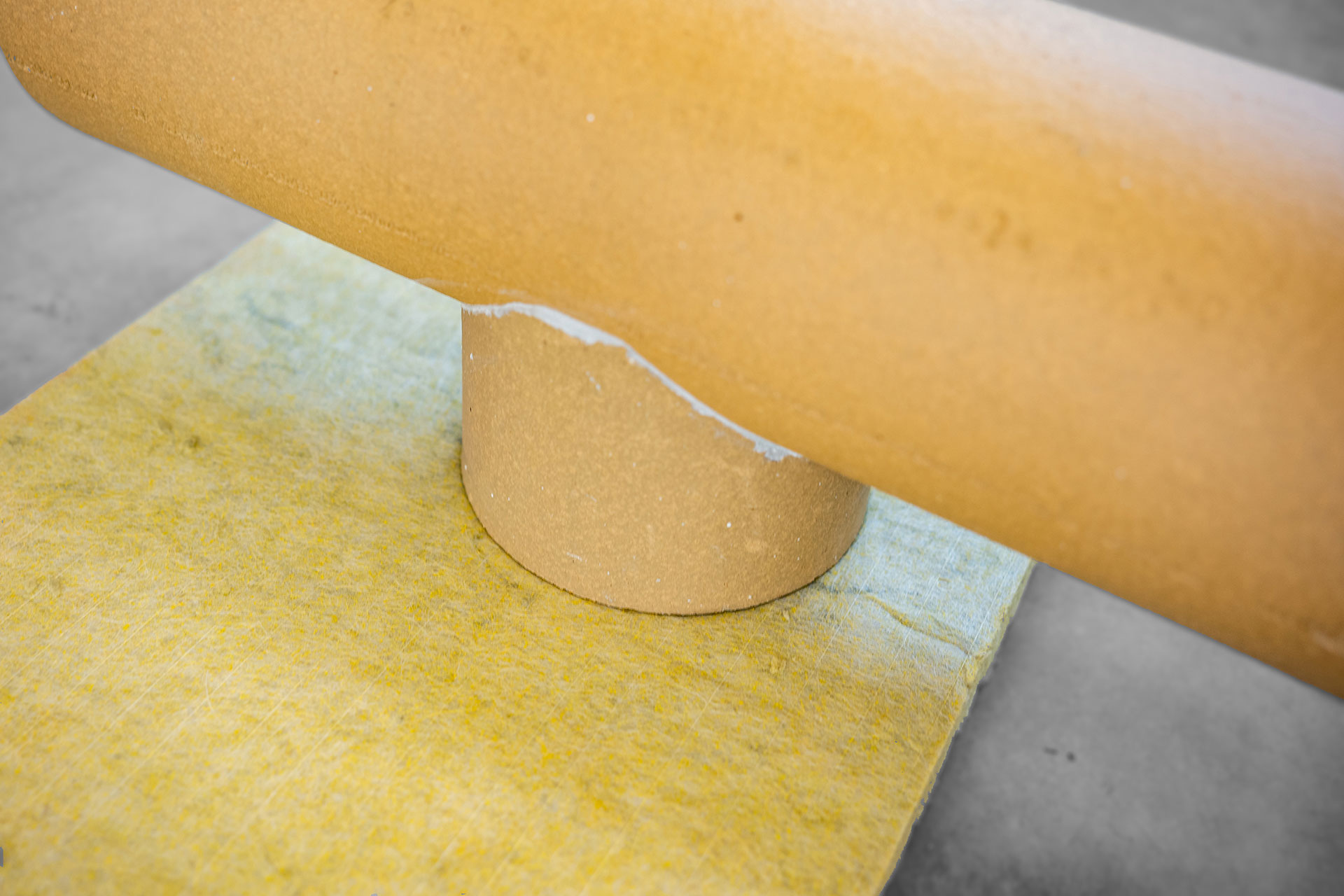

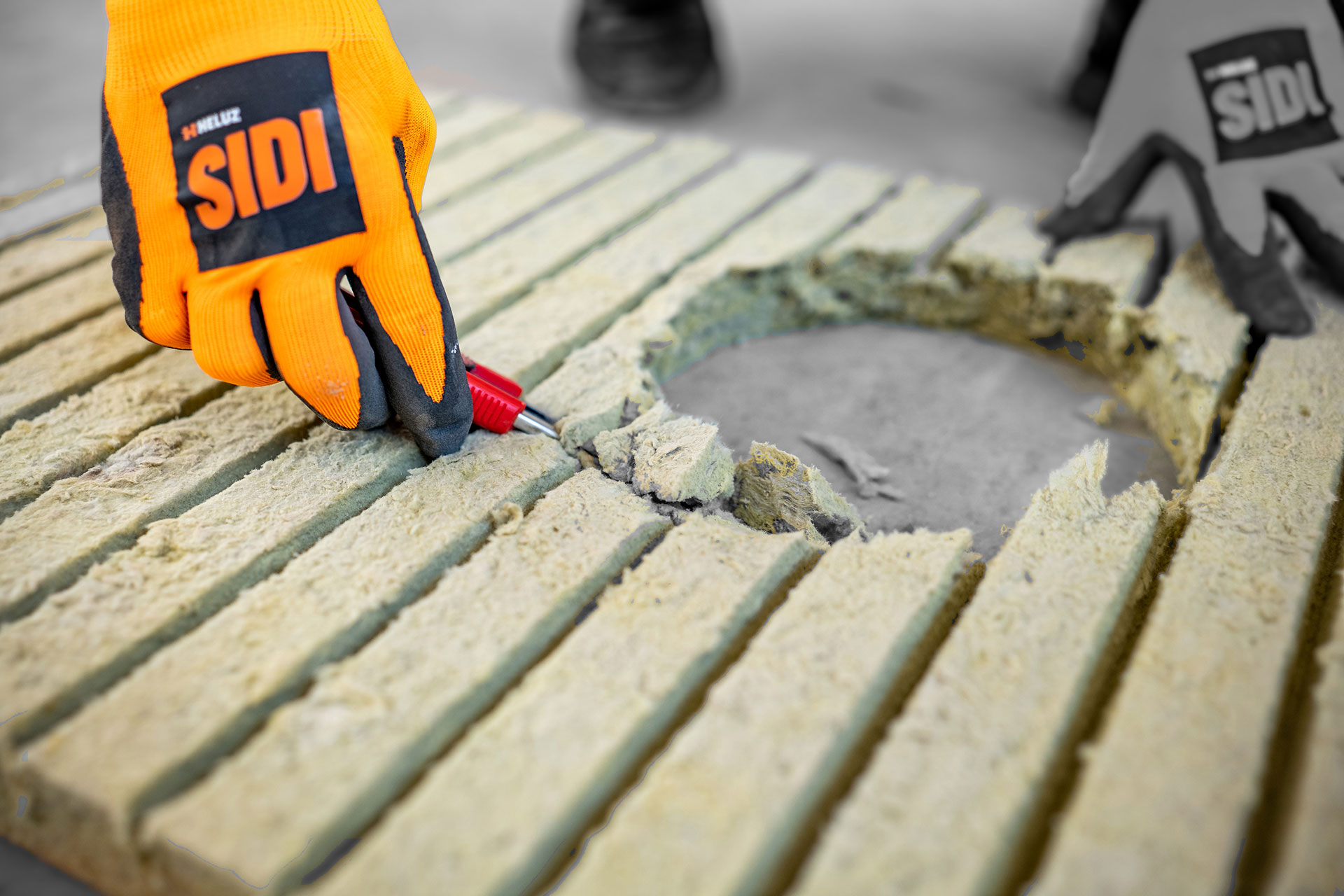

Vyznačený otvor na tepelnej izolácii sa vyreže nožom na izoláciu alebo odlamovacím nožom. | Zdroj: Heluz
Otvor sa zreže pod uhlom 45°, aby izolácia k sopúchu lepšie priľahla. | Zdroj: Heluz

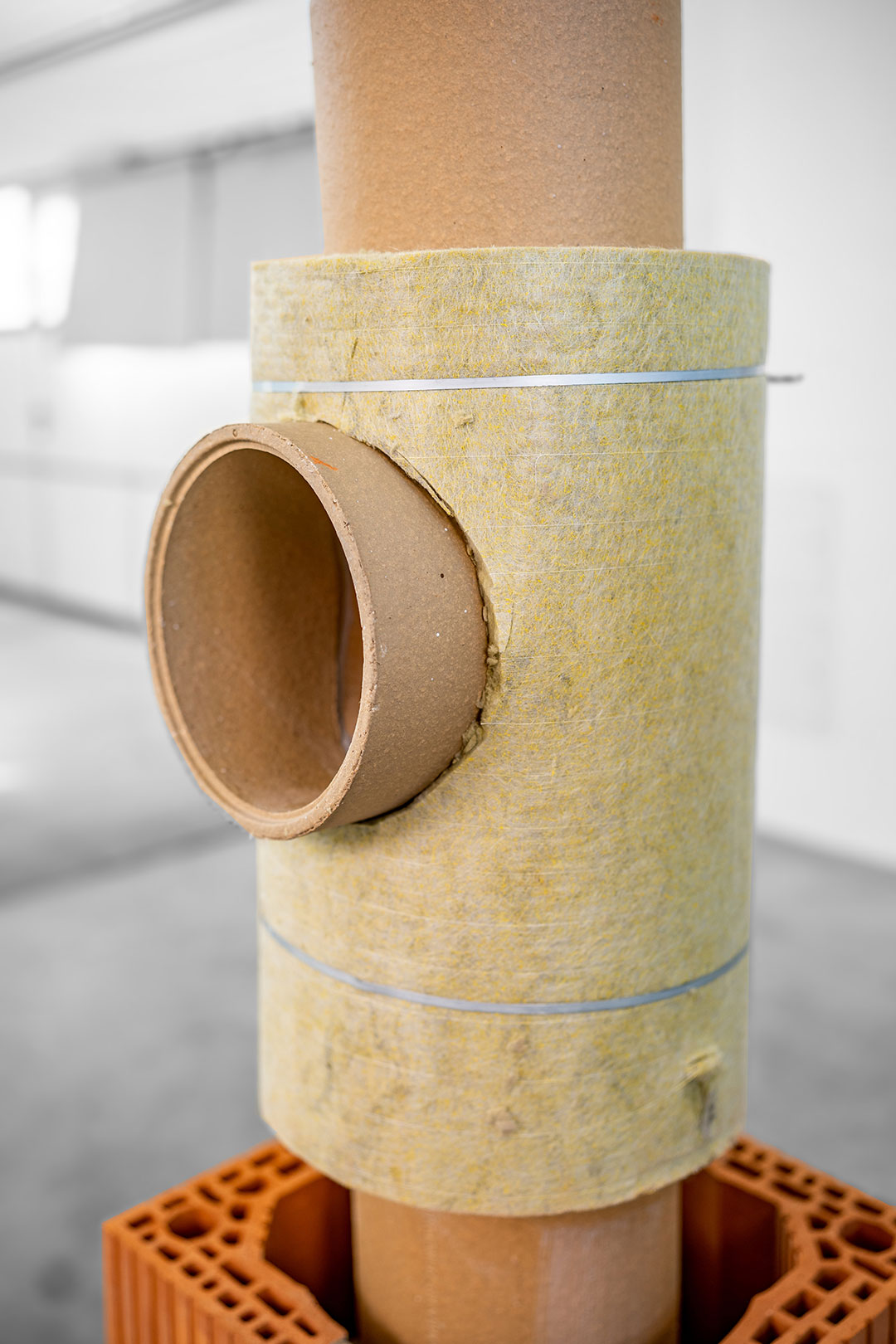

Izolácia sa obalí okolo sopúcha a zaistí sa dvoma kusmi pások. Strana potiahnutá sieťovinou musí byť pritom na vonkajšej strane. | Zdroj: Heluz

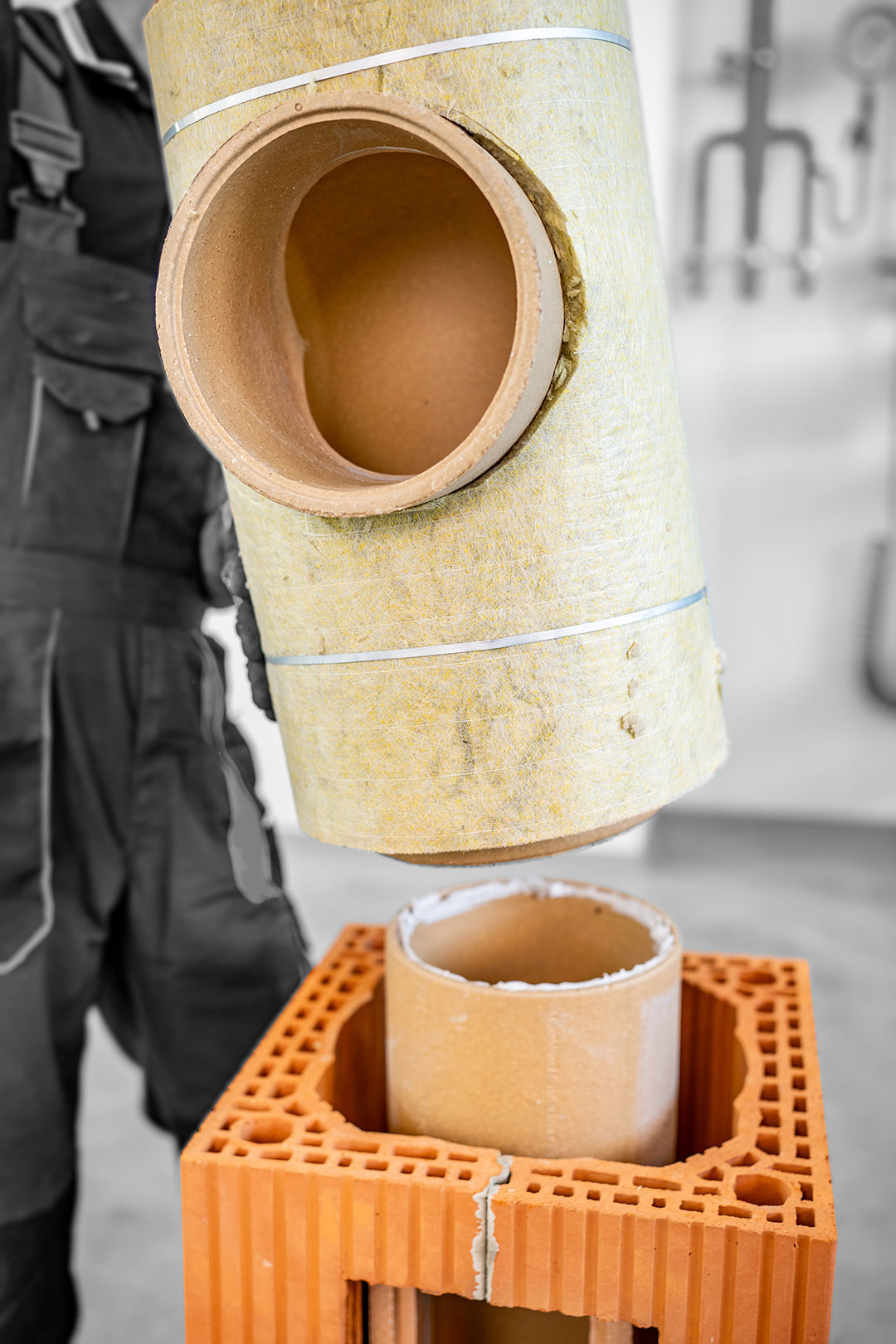

Na vyberaciu komínovú tvarovku alebo komínovú vložku sa nanesie škárovací tmel a osadí sa tvarovka sopúcha s tepelnou izoláciou. | Zdroj: Heluz

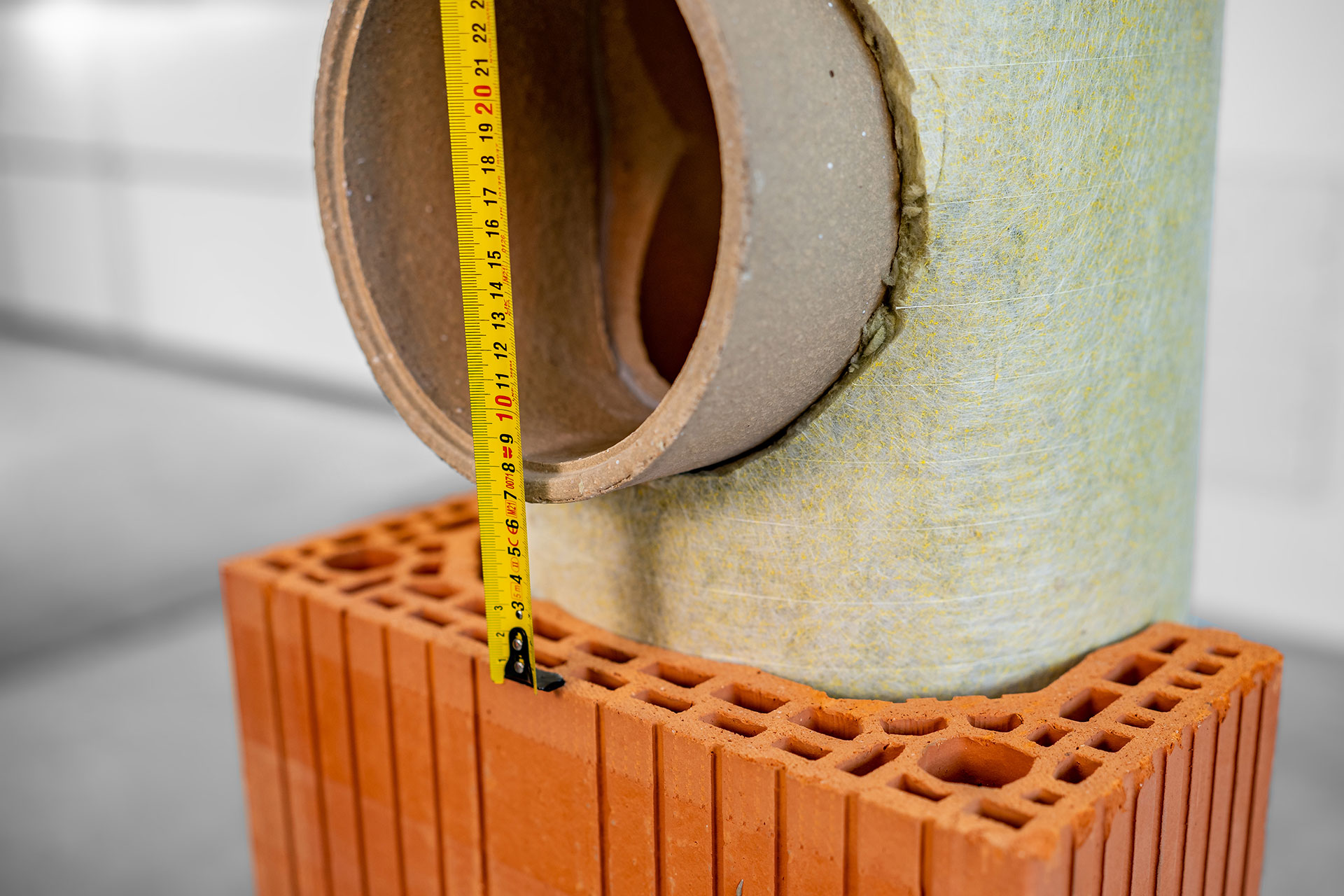

Otvor sopúcha musí byť orientovaný vždy kolmo na stenu komínového plášťa (nikdy nie cez roh). Minimálna výška osi sopúcha má byť 1 300 mm od spodnej hrany zakladacieho prvku. Maximálna výšky osi sopúcha sa volí z bezpečnostných dôvodov 500 mm pod stropom. | Zdroj: Heluz
Do tehlových tvaroviek sa vyreže otvor (265 × 320 mm) na tvarovku sopúcha. Okolo tvarovky sopúcha sa osadia tehlové tvarovky s vopred pripravenými otvormi. Postupuje sa podobne ako pri vyberacej komínovej tvarovke. Medzi tvarovkou sopúcha a tehlovými tvarovkami sa musí zabezpečiť dilatačná medzera. | Zdroj: Heluz
Ak je nadstrešná časť komína vyššia ako 1 300 mm, treba použiť spevňovaciu výstuž, ktorej dĺžka zodpovedá 1,5-násobku výšky nadstrešnej časti (nadstrešná časť sa počíta od ukotvenia komína v úrovni strešnej roviny). Do rohových otvorov v tehlových tvarovkách v potrebnej výške sa osadia záslepky. | Zdroj: Heluz

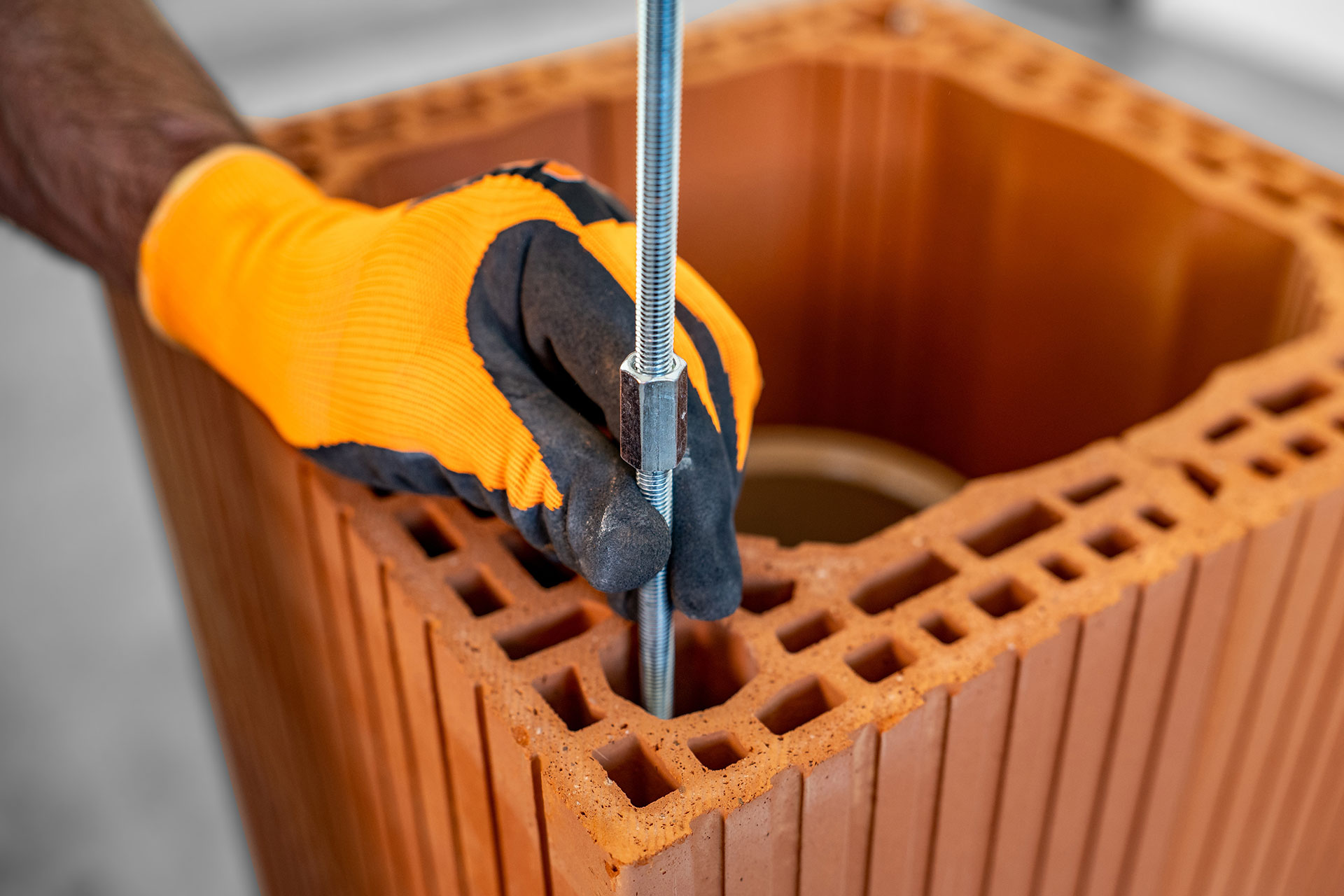

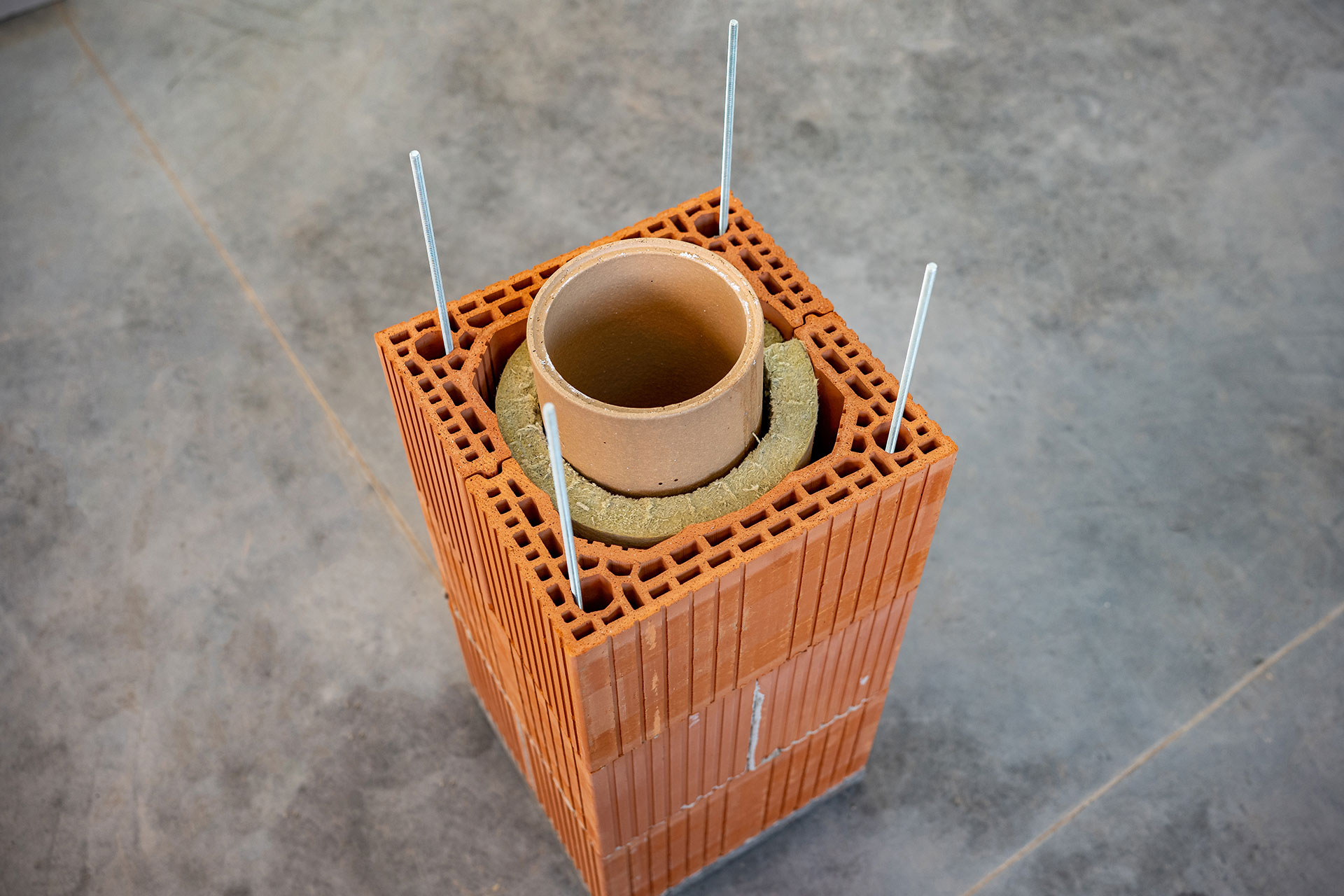

Vymurujú sa ďalšie štyri rady tehlových komínových tvaroviek, zapustia sa a vycentrujú závitové tyče. | Zdroj: Heluz

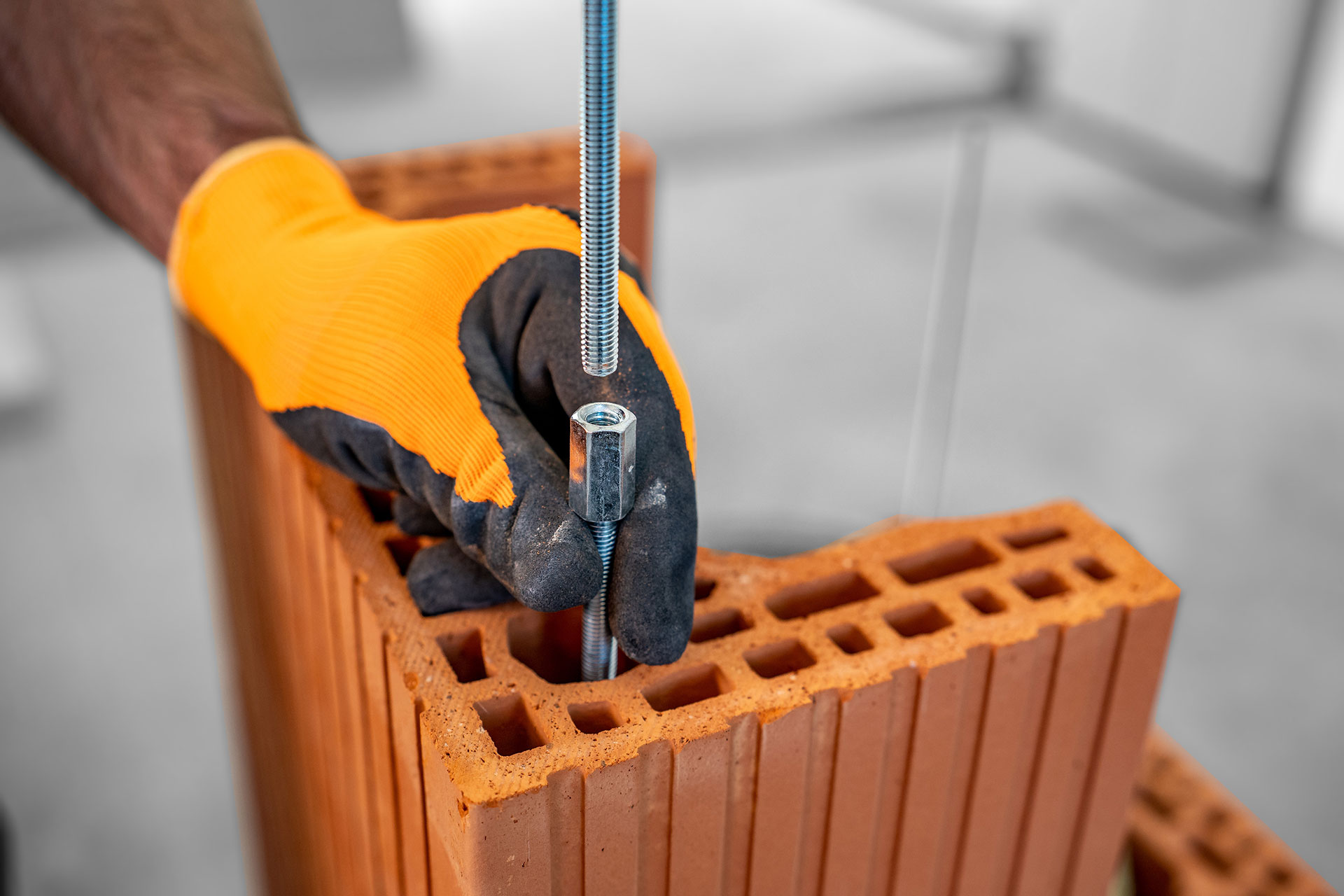

Závitové tyče sa spoja dodanými prevlečenými maticami. | Zdroj: Heluz

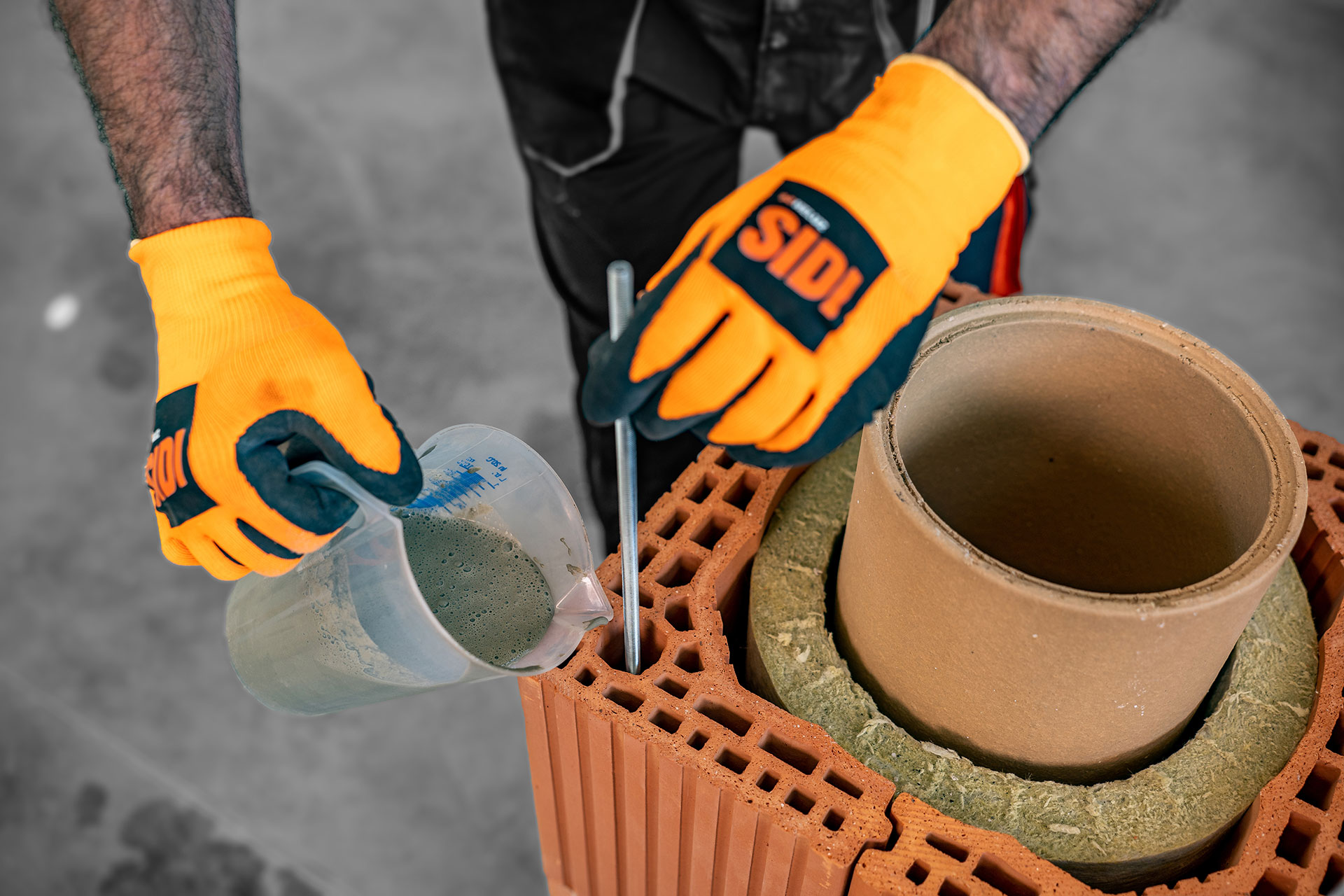

Rohové otvory sa priebežne zalievajú zálievkovou hmotou po max. dĺžke 2 000 mm, aby sa zaistilo kompletné zaliatie výstuže. Zálievková hmota sa rozmieša s predpísaným množstvom vody. Treba použiť vždy iba originálnu zálievku. | Zdroj: Heluz
Na ukotvenie striešky na nohách sa spevňovacia výstuž po vytvrdnutí zálievkovej hmoty zreže tak, aby vyčnievala nad hornú plochu krycej dosky (min. 30 mm). Ak sa na komín nebude kotviť strieška na nohách, spevňovacia výstuž sa zreže tak, aby sa končila na úrovni hornej hrany poslednej tehlovej tvarovky komínového plášťa. | Zdroj: Heluz
