Hrubá stavba v detaile: Murovanie pilierových tvárnic
Časopis Stavebné materiály
Pilierové tvárnice slúžia ako stratené debnenie nosných a stužujúcich pilierov v stenách alebo stĺpoch so zvýšenými požiadavkami na prenos zvislých aj vodorovných síl, na vytvorenie prieduchov, prípadne inštalačných šácht.

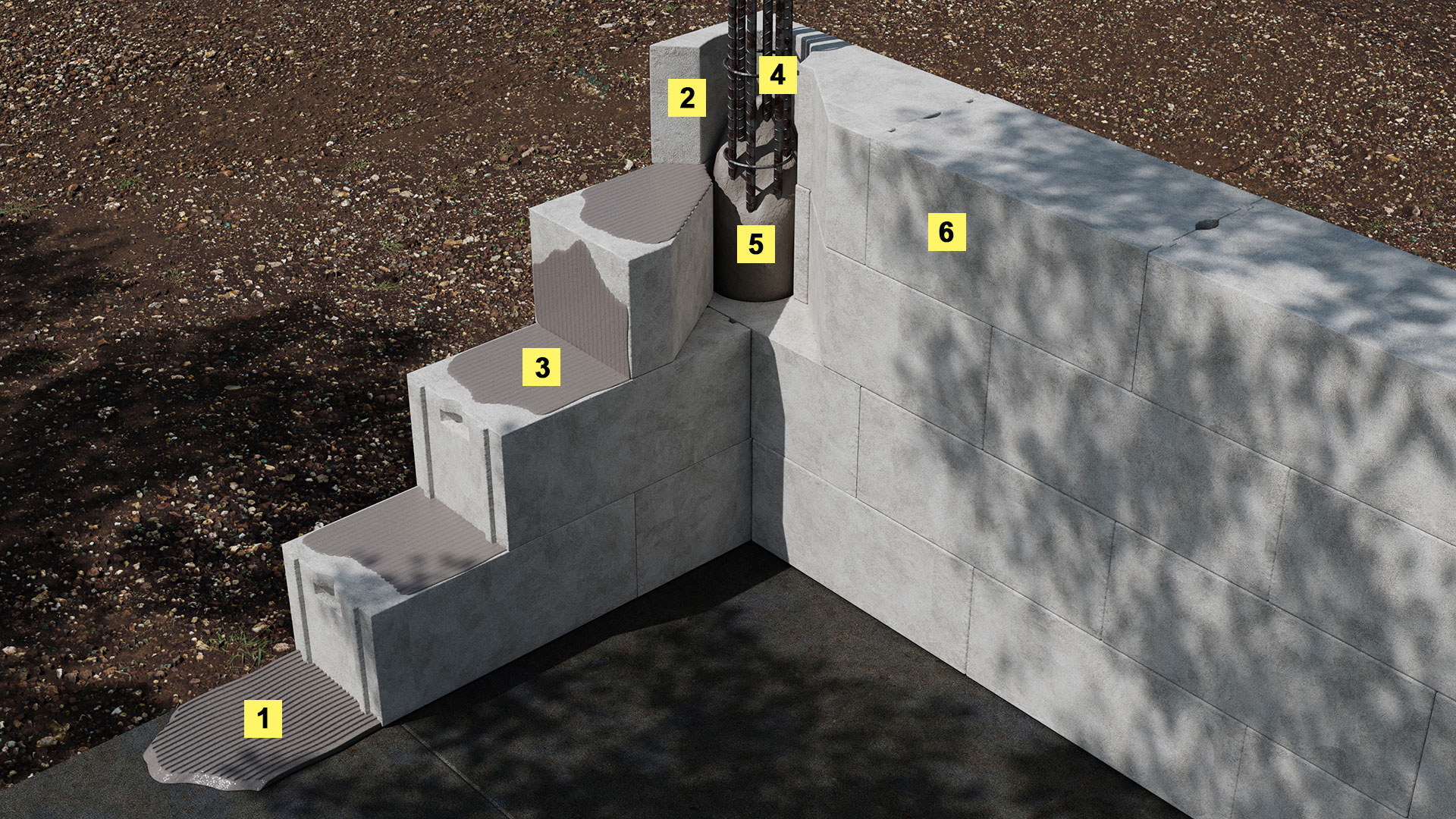

1 – Zakladacia malta Ytong zakladacia malta tepelnoizolačná
2 – Pilierová tvárnica Ytong pilierová tvárnica s otvorom, rozmery: 599 × 300 × 249 mm
3 – Lepiaca malta Ytong lepiaca malta
4 – Armokôš
5 – Betón
6 – O bvodové murivo Ytong Standard, rozmery: 599 × 300 × 249 mm
Postup murovania pilierových tvárnic je zhodný s bežnými tvárnicami. Prvý rad pilierových tvárnic sa zakladá do tepelnoizolačnej zakladacej malty rovnako ako susedné bežné murovacie tvárnice. Nasledujúce vrstvy sa murujú na tenkovrstvové maltové lôžko s hrúbkou 1 až 3 mm.
Pri murovaní treba dodržiavať celoplošné maltovanie celej ložnej škáry. Na nanášanie malty sa používa murárska lyžica so zodpovedajúcou šírkou. Vytlačené zvyšky malty sa nerozotierajú, ale sa po zaschnutí malty zoškrabnú hoblíkom alebo ostrou hranou murárskej lyžice. Lepiaca malta sa nanáša aj na zvislú stenu tvárnice (styčnú plochu).
Čo budete potrebovať
- Pilierová tvárnica
- Ytong pilierová tvárnica s otvorom
- rozmer (d. ´ v. ´ š.): 599 ´ 249 ´ 300 mm, spotreba: 6,7 ks/m2, m2 118,51 €
- rozmer (d. ´ v. ´ š.): 599 ´ 249 ´ 250 mm, spotreba: 6,7 ks/m2, m2 104,82 €
- Ytong pilierová tvárnica s otvorom
- Armokoše
- Zakladacia malta
- Ytong zakladacia malta tepelnoizolačná
- papierové vrece, 15 kg 18,52 €
- Ytong zakladacia malta tepelnoizolačná
- Lepiaca malta
- Ytong lepiaca malta
- spotreba: 3 kg/m2 (šírka tvárnice 300 mm), 2,5 kg/m2 (šírka tvárnice 250 mm), papierové vrece, 17 kg 11,36 €
- Ytong lepiaca malta
Náradie
- plastová nádoba
- nízkootáčkové elektrické miešadlo
- murárska lyžica
- hoblík
- dištančné podložky

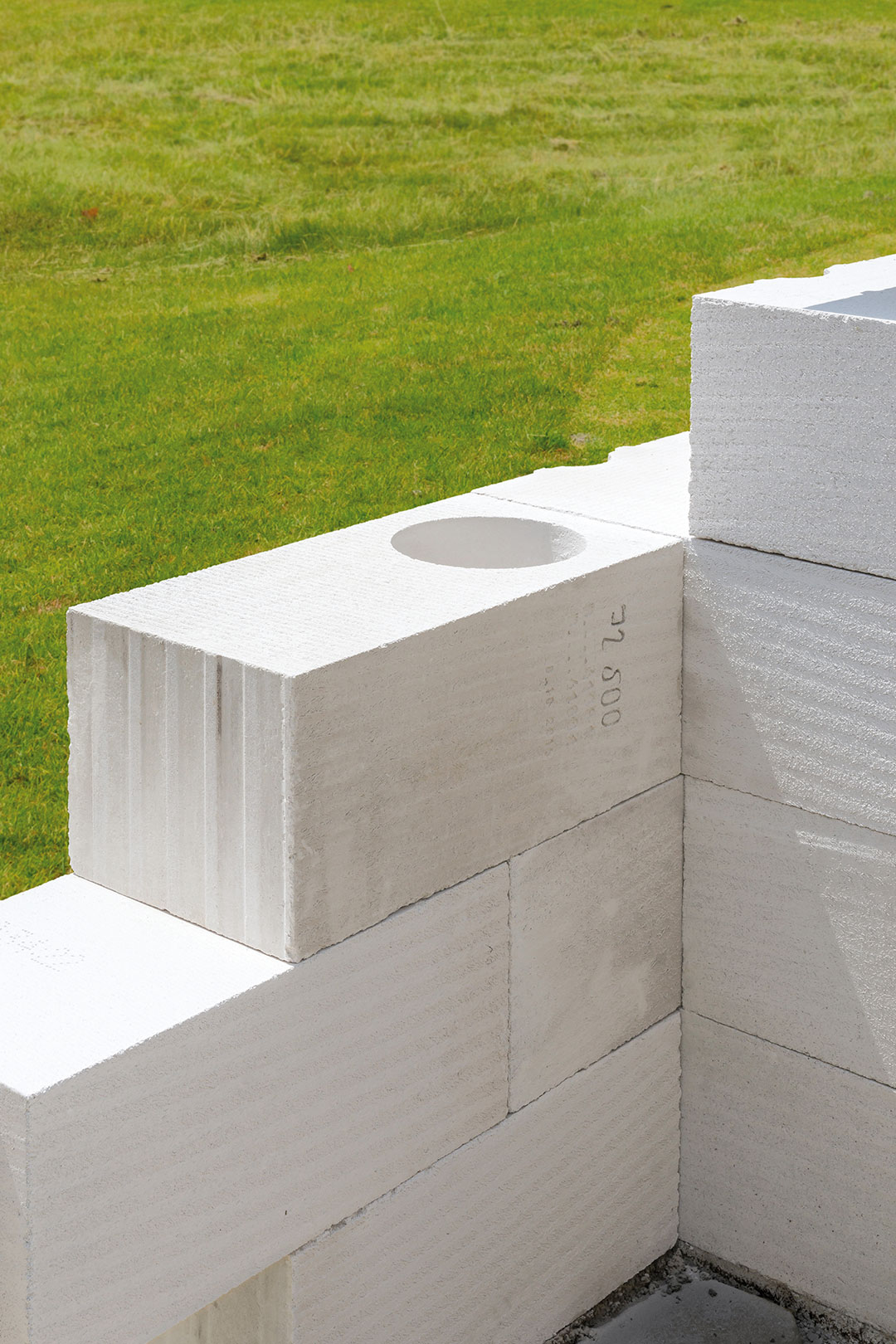

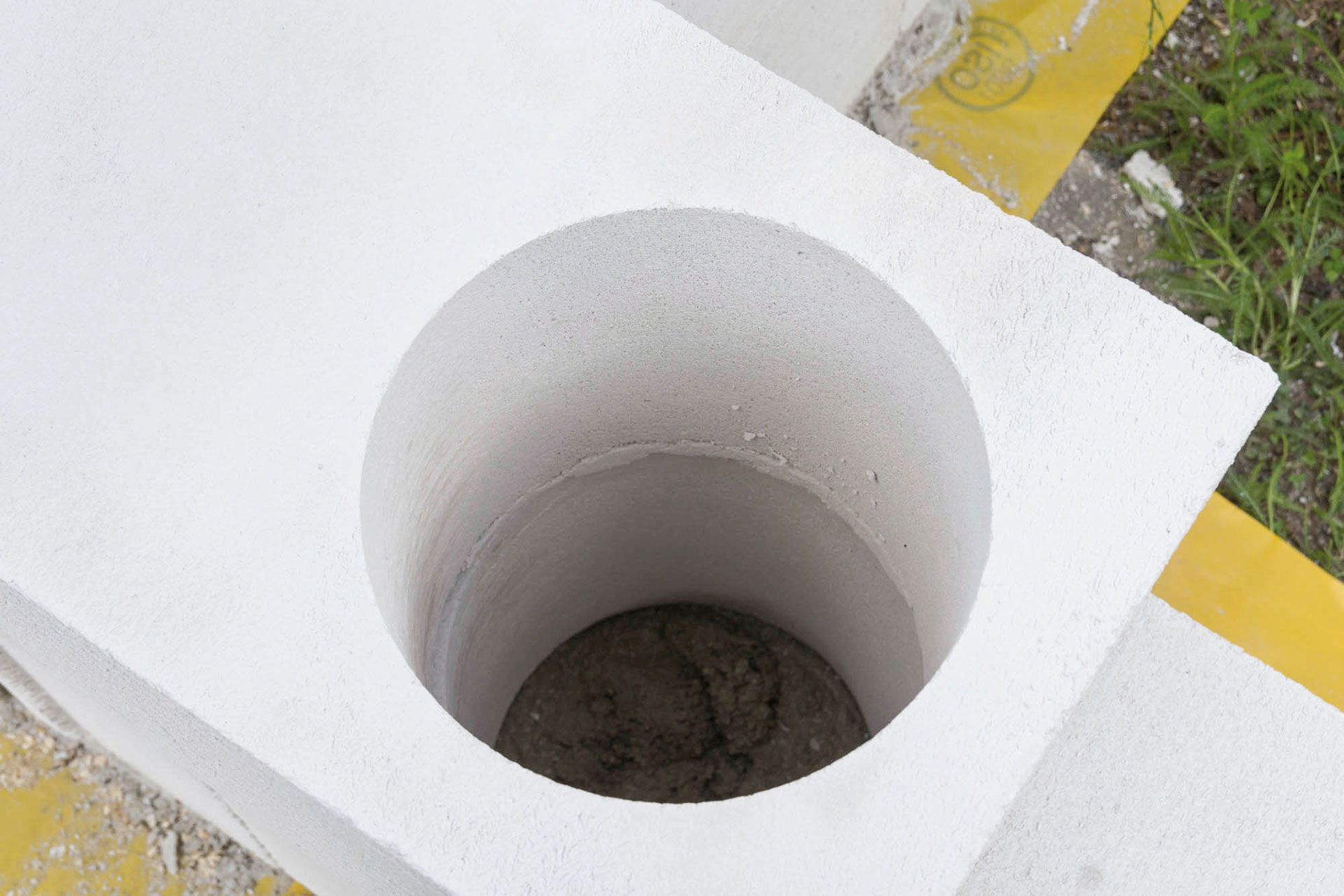

Prvá pilierová tvárnica sa založí do tepelnoizolačnej zakladacej malty, ktorá sa nanesie na pripravený podklad v požadovanej hrúbke. Potom sa uložia susedné bežné murovacie tvárnice. | Zdroj: spracované z podkladov firmy Xella
Nasledujúce vrstvy sa murujú na tenkovrstvové maltové lôžko s hrúbkou 1 až 3 mm pri dodržaní väzby muriva. Lepiaca malta sa nanáša celoplošne pomocou murárskej lyžice so zodpovedajúcou šírkou. Lepiaca malta sa nanesie aj na zvislé styčné plochy pilierovej tvárnice. | Zdroj: spracované z podkladov firmy Xella

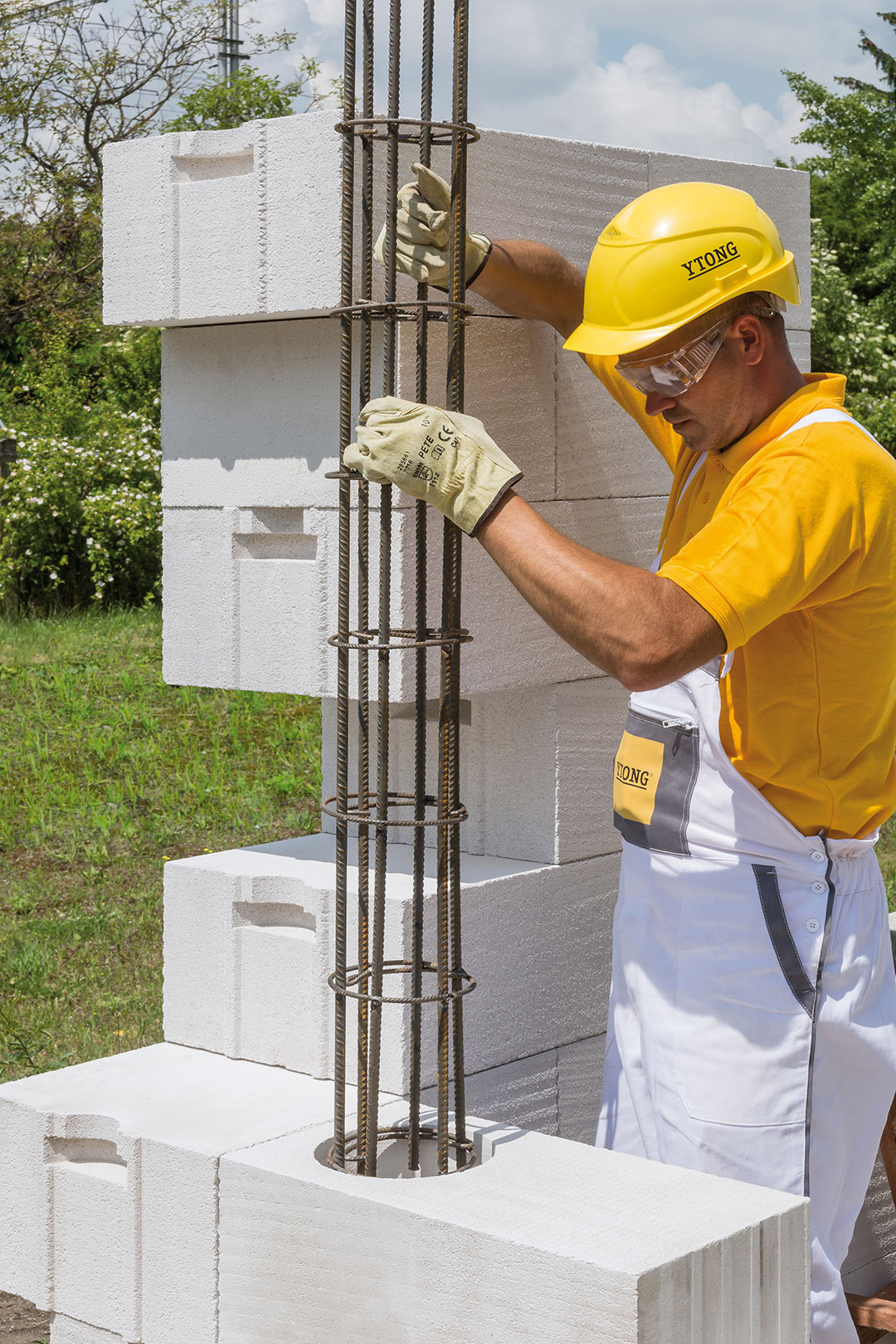

Do otvoru vymurovaných tvárnic sa vloží pripravený armokôš s výstužou navrhnutou statikom. | Zdroj: spracované z podkladov firmy Xella

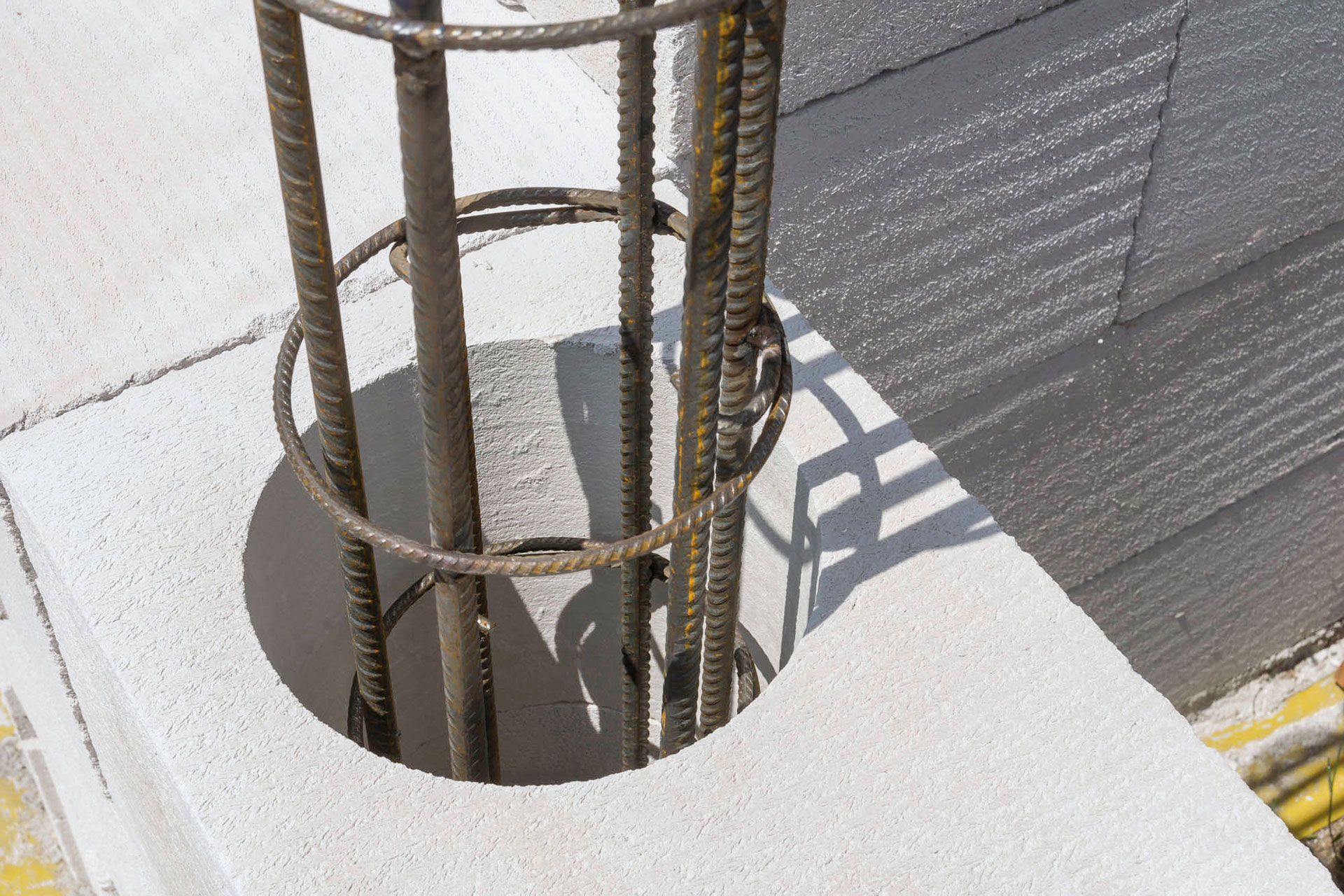

Do otvoru pilierovej tvárnice sa vložia dištančné prvky, ktorými sa zabezpečí predpísané krytie výstuže betónom. | Zdroj: spracované z podkladov firmy Xella

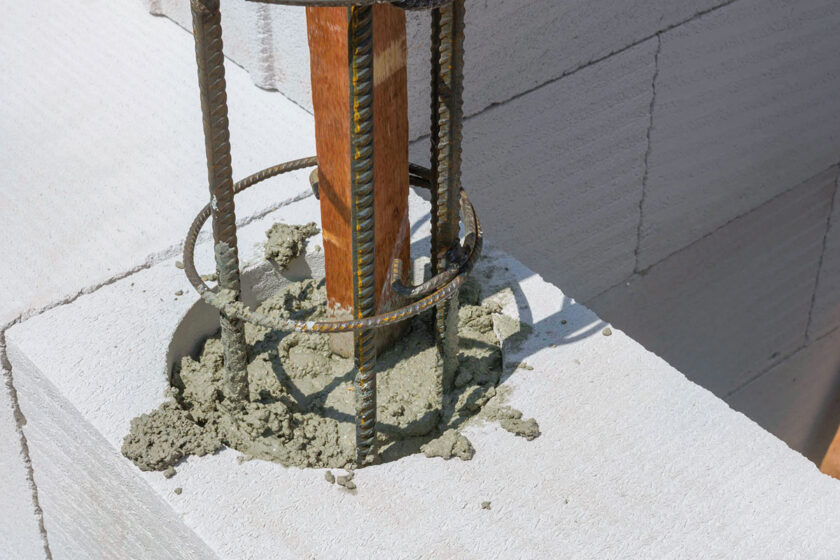

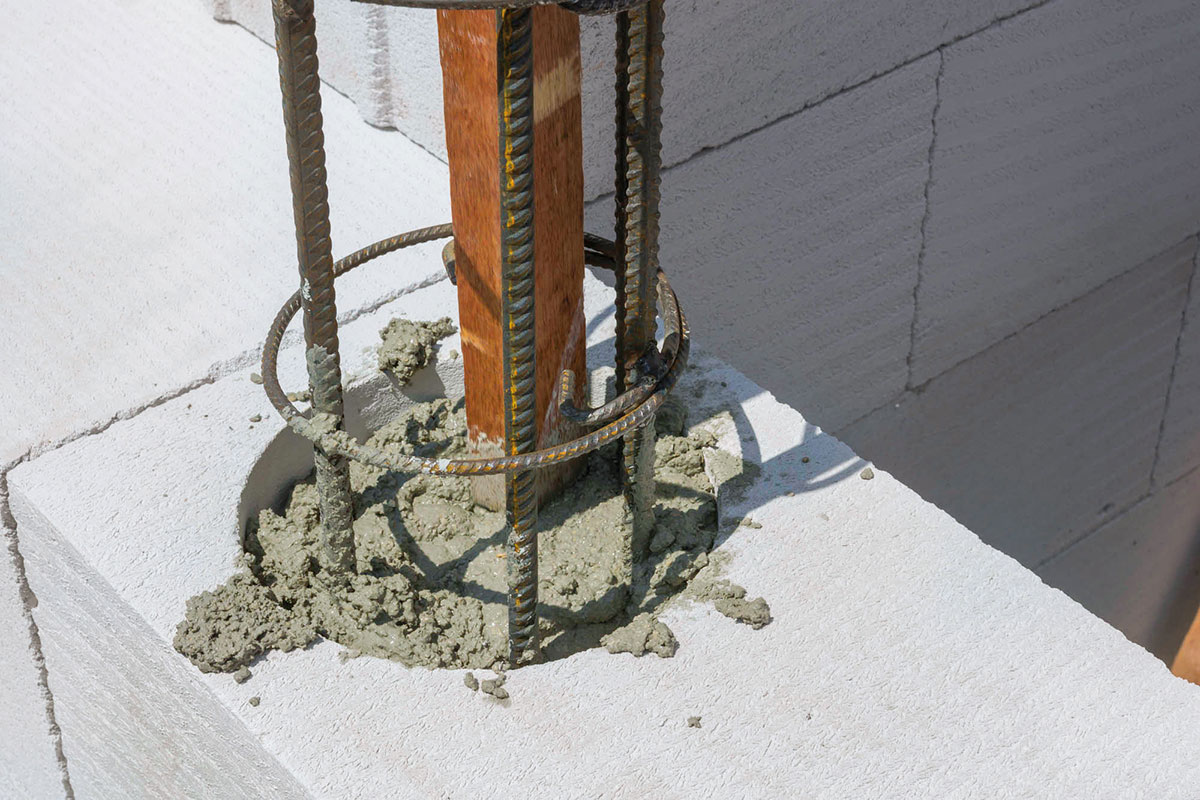

Pilierové tvárnice sa pri murovaní po položení troch vrstiev muriva postupne zabetónujú a betón sa zhutní. Takto možno dištančnými prvkami korigovať polohu vloženej výstuže aj bez potreby jej fixácie v priereze. | Zdroj: spracované z podkladov firmy Xella

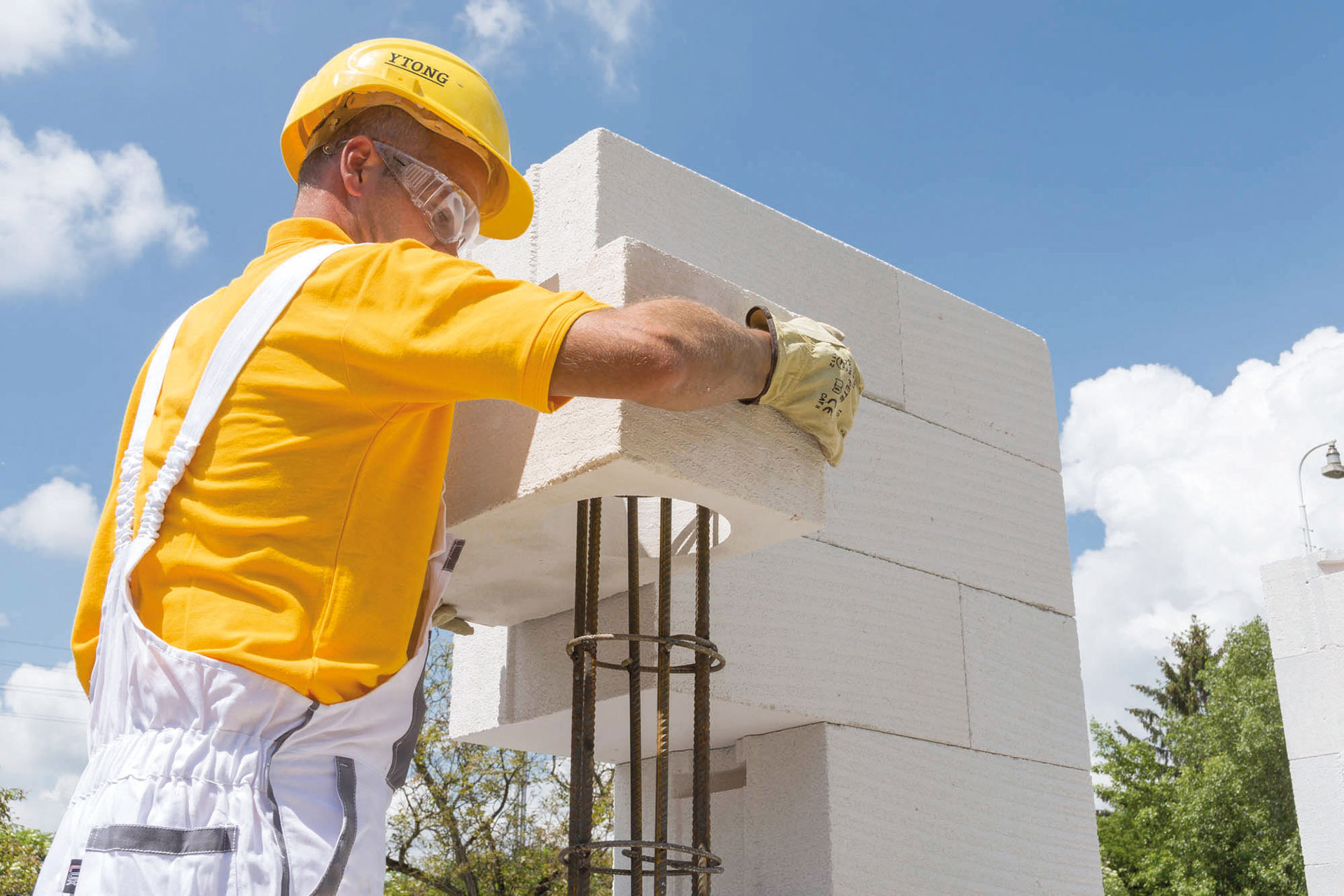

Po zabetónovaní nižších radov tvárnic sa musia ďalšie rady pilierových tvárnic ukladať na výstuž zhora. V prípade potreby možno pozdĺžnu výstuž napájať presahom podľa predpisu statika. | Zdroj: spracované z podkladov firmy Xella

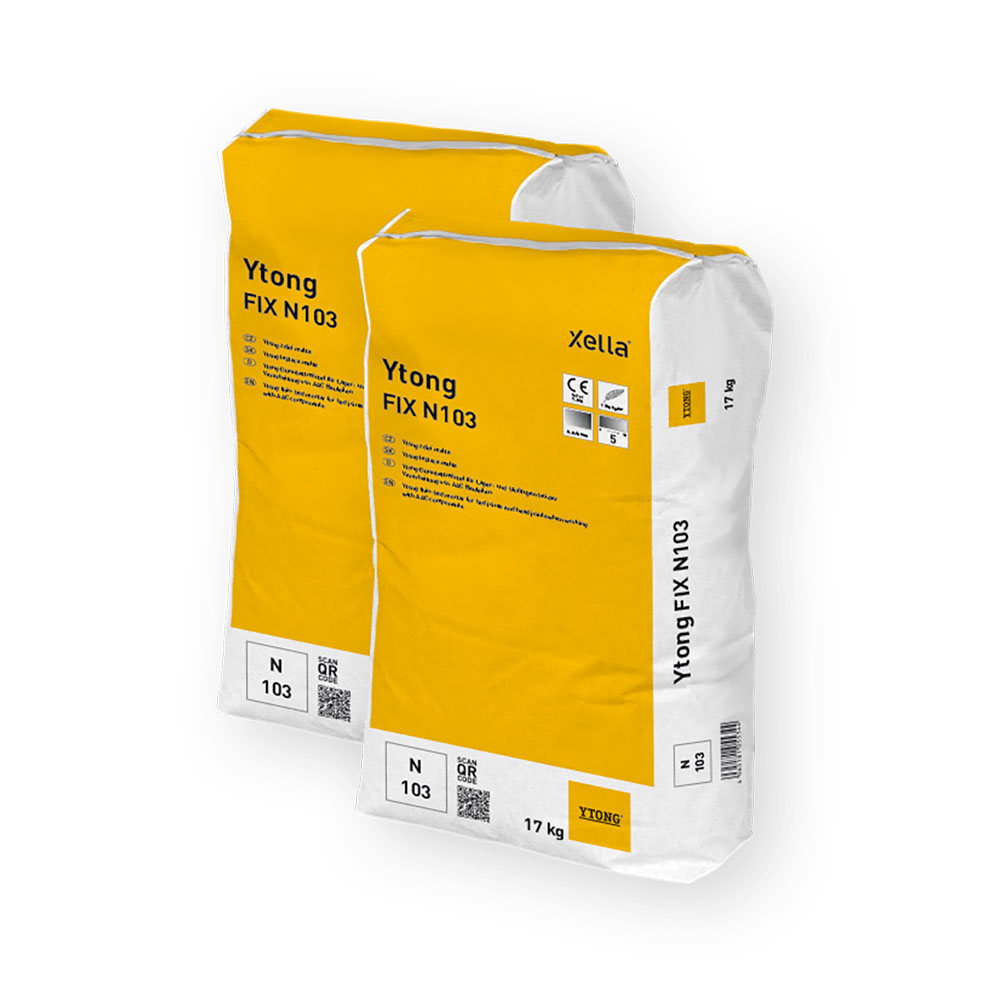

Ytong murovacia malta (s technickým označením Ytong FIX N103) je určená na tenkovrstvové murovanie pórobetónových tvárnic Ytong v interiéri aj exteriéri. Obsah vreca (17 kg) sa postupne vsype do nádoby s vodou (4,8 l vody/17 kg vrece) a premieša sa elektrickým nízkootáčkovým miešačom, až vznikne vláčna hmota pastovitej konzistencie bez hrudiek. Malta sa naťahuje celoplošne v rovnomernej vrstve murárskou lyžicou Ytong so zubom 5 × 5 mm na vodorovné, pri hladkých tvárniciach aj na zvislé škáry. | Zdroj: spracované z podkladov firmy Xella
TEXT A FOTO: spracované z podkladov firmy Xella
VIZUALIZÁCIA: Ján Prachár
