Moderné spôsoby kotvenia prefabrikovaných železobetónových stĺpov
Moderné kotvenie prefabrikovaných železobetónových stĺpov dnes umožňuje rýchlejšiu, presnejšiu a efektívnejšiu realizáciu nosných konštrukcií. Skrutkové systémy postupne nahrádzajú tradičné spôsoby osádzania stĺpov a prinášajú výhody v podobe kratšieho času montáže, menších základových konštrukcií aj spoľahlivého prenosu zaťaženia pri veľkých stavebných projektoch.
Vývoj kotvenia prefabrikovaných stĺpov a prechod na skrutkové systémy
V minulosti sa prefabrikované železobetónové stĺpy najčastejšie osadzovali do kalichových základov alebo sa spoj so základovou konštrukciou realizoval pomocou zváraných spojov výstuže a následného dobetónovania.
Tieto riešenia síce zabezpečovali spoľahlivý prenos zaťaženia, no vyžadovali väčšie rozmery základových konštrukcií, dočasné podopretie stĺpov počas montáže a čas potrebný na zatvrdnutie betónu. S rastúcimi požiadavkami na rýchlosť a efektivitu výstavby sa preto postupne začali uplatňovať skrutkové kotevné systémy.
Tie umožňujú presné osadenie prefabrikovaných prvkov, rýchlu montáž bez potreby dočasného podopretia a zároveň zabezpečujú spoľahlivý prenos síl medzi stĺpom a základovou konštrukciou. Sekundárnym prínosom použitia kotevných skrutiek je aj zníženie spotreby betónu v dôsledku menších rozmerov základových konštrukcií, a s tým súvisiaca redukcia objemu výkopových prác.
Systémy skrutkových spojov od spoločnosti Peikko
Spoločnosť Peikko patrí medzi popredných výrobcov systémov skrutkových spojov pre prefabrikované konštrukcie na českom i slovenskom trhu. Vo svojom portfóliu ponúka viacero typov kotevných skrutiek určených pre kotvenie železobetónových prvkov do základových konštrukcií.
Do tejto skupiny patria najmä kotevné skrutky HPM® v kombinácii so stĺpovou pätkou HELKA® a kotevné skrutky PPM® a HULCO®, ktoré sa kombinujú so stĺpovými pätkami BOLDA®.
Tieto systémové riešenia umožňujú rýchlu a presnú montáž prefabrikovaných stĺpov a zabezpečujú spoľahlivý prenos zaťaženia do základov. Vyššie uvedené kotevné skrutky sa vyrábajú v rôznych veľkostných variantoch, čo umožňuje ich použitie v širokom spektre navrhovaných spojov. Výber konkrétneho typu skrutky závisí od viacerých parametrov a charakteru spoja.
K dispozícii sú kotevné skrutky s rozkovanou hlavou, ako aj predĺžené kotevné skrutky, ktoré sa zalievajú do betónu na požadovanú kotevnú dĺžku. Kotevné skrutky a rovnako aj stĺpové pätky sú vyrábané na Slovensku, čo zabezpečuje ich skladovú dostupnosť a rýchle dodanie na stavbu.
Návrh a posúdenie spojov pomocou nástroja Peikko Designer®

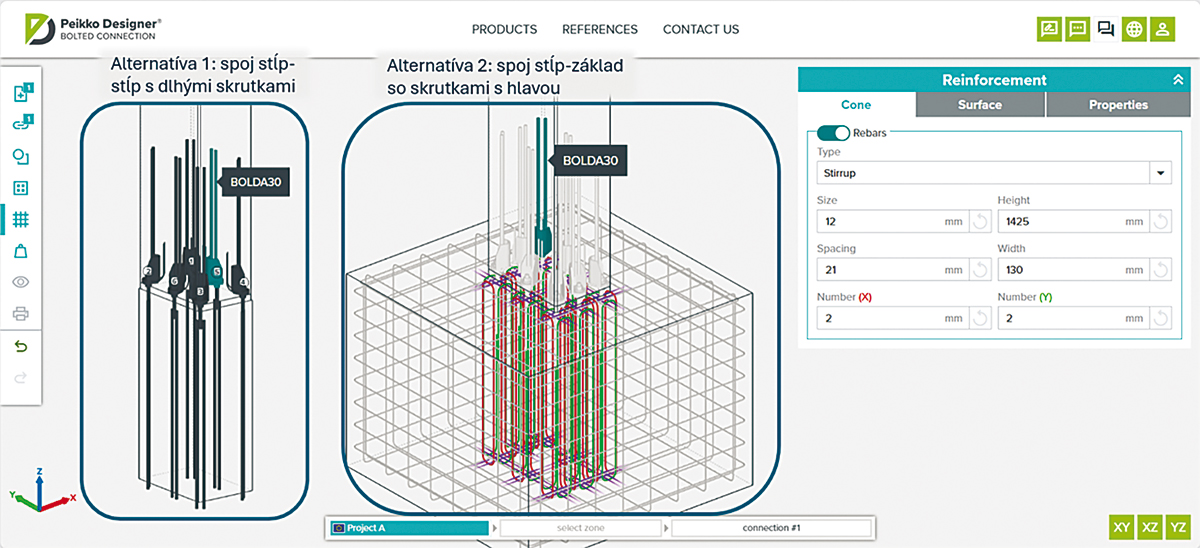

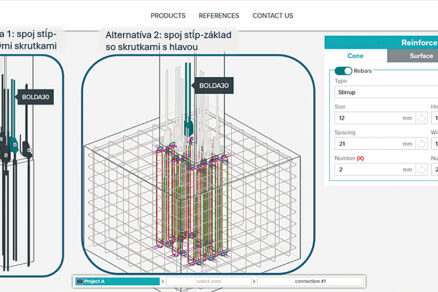

Návrh a posúdenie spojov podľa aktuálne platných noriem možno realizovať prostredníctvom online nástroja Peikko Designer®. Tento nástroj umožňuje používateľovi dimenzovať spoj na základe konkrétnych vstupných parametrov a požiadaviek projektu.
Každý spoj je následne posudzovaný z hľadiska medzných stavov únosnosti a medzných stavov používateľnosti, a to v montážnom štádiu aj v štádiu užívania. Súčasťou posúdenia je aj overenie požiarnej odolnosti spoja. Ďalšou výhodou nástroja je možnosť návrhu doplnkovej výstuže s ohľadom na rôzne mechanizmy porušenia betónu.
Realizácia skrutkových spojov stĺpov v praxi
Skrutkové spoje umožňujú rýchlu a efektívnu montáž bez potreby zvárania priamo na stavbe, čím sa výrazne skracuje čas výstavby a znižujú nároky na technologické prestávky. Tento aspekt je obzvlášť významný pri rozsiahlych projektoch, ako sú napríklad multifunkčné arény, kde je dôraz kladený na presnú koordináciu jednotlivých fáz výstavby.

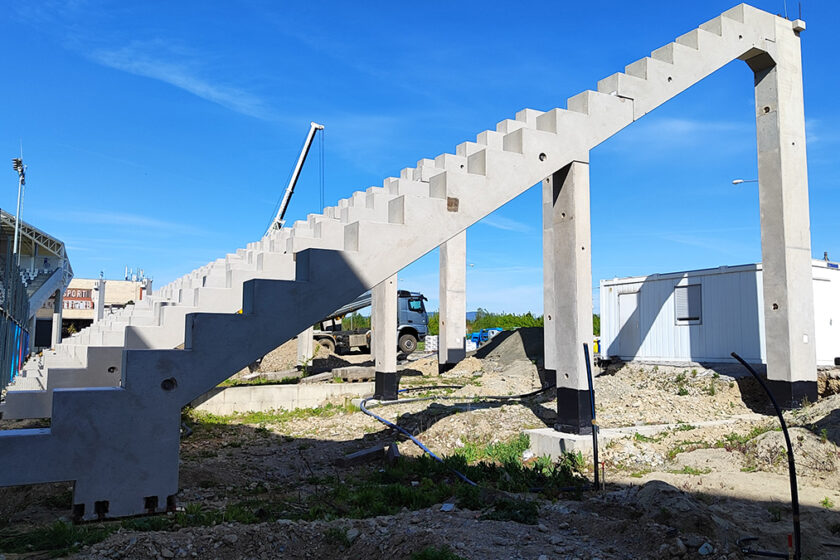

Pri realizácii moderných štadiónov na Slovensku sa kotvenie železobetónových stĺpov pomocou skrutkových spojov osvedčilo aj v praxi. Dôkazom sú napríklad riešenia použité na Národnom futbalovom štadióne v Bratislave či v Košickej futbalovej aréne v Košiciach.
Skrutkové spoje v projekte Národného futbalového štadióna predstavovali kľúčový prvok riešenia detailu napojenia prefabrikovaných stĺpov na monolitické konštrukcie, pričom umožnili efektívny, presný a spoľahlivý prenos zaťaženia. V návrhu boli využité dlhé kotevné skrutky HPM® (typ P), zabudované do monolitických prvkov, pri ktorých bola osobitná pozornosť venovaná optimalizácii stykovacej dĺžky s nosnou výstužou železobetónového prvku – rozhodujúcemu parametru z hľadiska bezpečnosti a únosnosti detailu.
Projekčná spolupráca zahŕňala aj návrh kotevnej platne WELDA® strong vrátane jej optimalizovaného dovystuženia prídavnou výstužou. Kotevná platňa, slúžiaca ako nosný prvok pre oceľové prestrešenie tribúny prostredníctvom čapového spoja, bola navrhnutá na základe vopred definovaných zaťažovacích stavov.
Vzhľadom na excentrické pôsobenie pripojeného oceľového profilu bolo potrebné uvažovať kombináciu ťahových aj tlakových síl, čo kládlo zvýšené nároky na návrh kotvenia.
Na prenos zaťaženia boli použité tŕne s rozkovanou hlavou, ktoré boli kotvené až za hlavnú výstuž stĺpa. Toto riešenie významne prispieva k eliminácii potenciálnych porúch betónu spôsobených ťahovým namáhaním kotiev. Kotvy boli zároveň dimenzované aj na účinný prenos šmykových síl.
Posúdenie únosnosti a poruchových mechanizmov betónu prebehlo v súlade s vtedy platnou technickou špecifikáciou CEN/TS 1992-4-2, pričom ako najkritickejší sa ukázal mechanizmus porušenia betónového okraja rovnobežného so smerom pôsobiacej sily. Navrhnuté riešenie preto reflektuje nielen požiadavky na únosnosť, ale aj na dlhodobú spoľahlivosť a bezpečnosť konštrukcie.
Podobné princípy návrhu a realizácie detailov skrutkových spojov sa uplatňujú aj pri významných športových projektoch v Českej republike. Príkladom takýchto stavieb sú T-Mobile multifunkčná aréna v Brne a Horácka multifunkčná aréna v Jihlave, ktoré reprezentujú súčasné trendy v návrhu rozsiahlych konštrukcií.

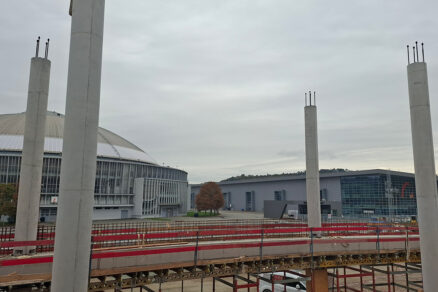

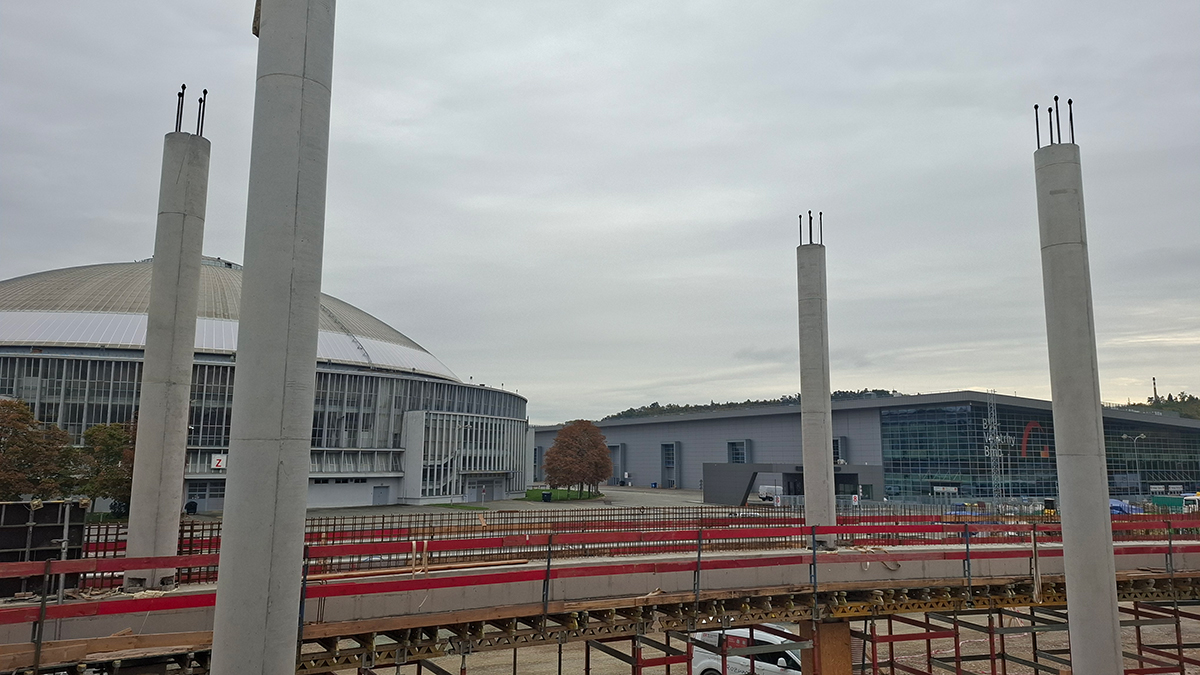

V týchto projektoch zohrávajú skrutkové spoje dôležitú úlohu z hľadiska spoľahlivého prenosu zaťaženia, konštrukčnej variability a celkovej kvality realizovaného riešenia. Na projekte arény v Jihlave bolo aplikované zaujímavé a zároveň konštrukčne efektívne riešenie, pri ktorom kotevné skrutky prechádzali pozdĺž celej výšky stĺpa a čiastočne tak preberali funkciu jeho hlavnej nosnej výstuže.

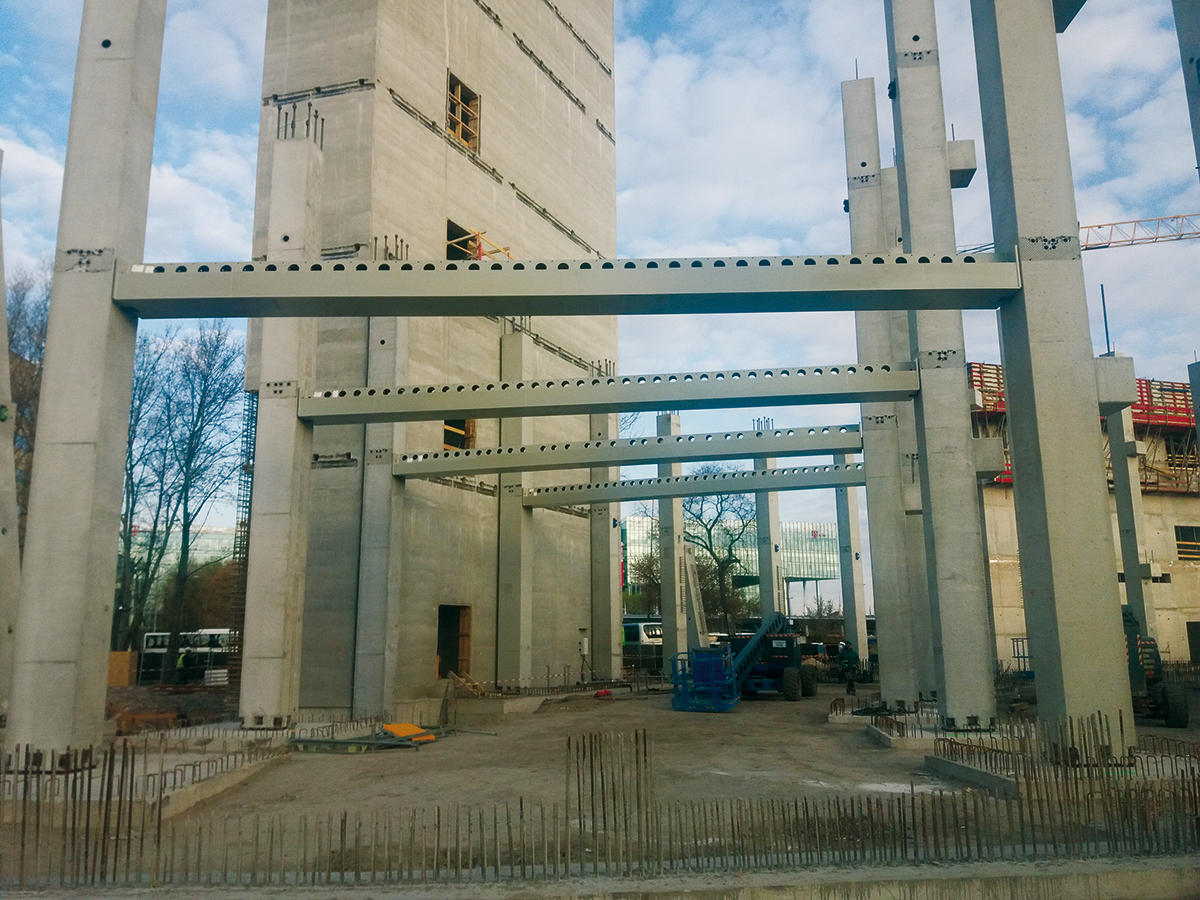

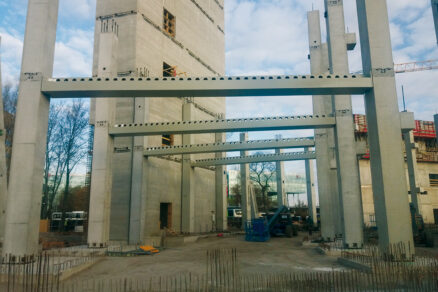

Ďalším zaujímavým projektom je stavba multifunkčnej arény MVM Dome v maďarskej Budapešti, ktorá predstavuje najväčšiu multifunkčnú halu v Európe a patrí medzi najvýznamnejšie stavebné projekty v Maďarsku. Celý projekt bol realizovaný v režime Design & Build, čo znamenalo vysoké nároky na koordináciu výstavby a plynulosť dodávok. Kotevné skrutky tak museli byť dodávané v krátkych termínoch a presne podľa harmonogramu, pričom kľúčovú úlohu zohrávala ich dostupnosť zo skladových zásob.
Kotvenie stĺpov ako štandard moderných konštrukcií
Uvedené projekty, ako aj ďalšie stavby veľkého rozsahu, potvrdzujú, že kotvenie stĺpov predstavuje moderné a spoľahlivé riešenie pre súčasnú stavebnú prax. Toto riešenie umožňuje efektívne riešiť náročné technické požiadavky a zároveň zabezpečuje vysokú kvalitu a dlhodobú životnosť konštrukcie.
V kontexte rastúcich nárokov na efektívnosť a presnosť realizácie tak kotvenie stĺpov zohráva čoraz významnejšiu úlohu pri návrhu moderných konštrukcií.
Zdroj: PR článok Peikko Slovakia s.r.o.
