Lešenie na realizáciu objektu River Park Bratislava

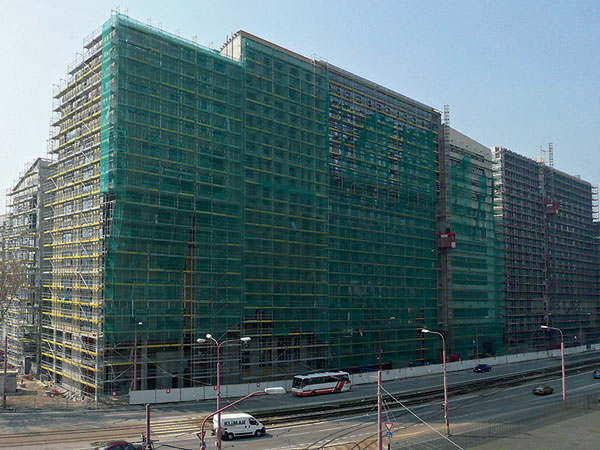

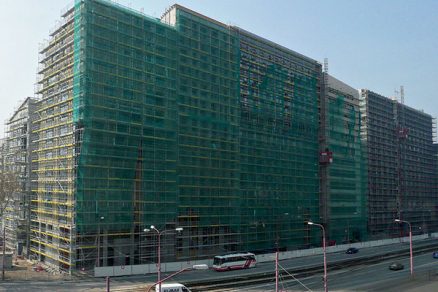

Umiestnenie multifunkčného komplexu River Park do stiesnených pomerov medzi rieku Dunaj a dvojprúdovú cestu na Nábreží armádneho generála Ludvíka Svobodu kládlo na dodávateľov lešenárskych a stavebných prác niektoré mimoriadne požiadavky.

Mimoriadne požiadavky na dodávateľov lešenárskych prác vyplývali zo snahy investora maximálne využiť daný priestor, a pritom neobmedziť pohyb vozidiel na hlavnej komunikácii a ani funkčnosť promenády na dunajskom nábreží. Z toho potom vyplynuli niektoré atypické technické riešenia pri stavbe lešení tak nad hlavnou cestou, ako aj nad chodníkom a cyklistickou cestičkou.

Vysunuté lešenia na objekte River House
Predĺžený objekt v tvare piškóty zasahujúci sčasti nad hladinu Dunaja aj nad trolejové vedenie na Nábreží armádneho generála Ludvíka Svobodu nazvali architekti River House a jeho nepravidelný tvar dostatočne preveril schopnosti stavať lešenia k fasádam takýchto budov.

Každá stropná doska v 9-podlažnom objekte vysokom 40 m a dlhom 100 m bola pôdorysne iná, a navyše ukončená v bytových častiach objektu balkónovou rímsou s komplikovaným oplechovaním. Preto sa v týchto miestach použilo konzolové lešenie, kým pri balkónoch špeciálne rozopreté lešenie s vysunutými podlahami mimo pôdorysu objektu. Prvé kotvenie lešenia v úrovni stropnej dosky na úrovni +8 m predstavovalo odbočenie od bežných typizovaných riešení.

Obr. 2 Trojité vysunutie lešenia	Obr. 3 Vysunutie oceľových nosníkov

Trojnásobne vysunuté lešenie

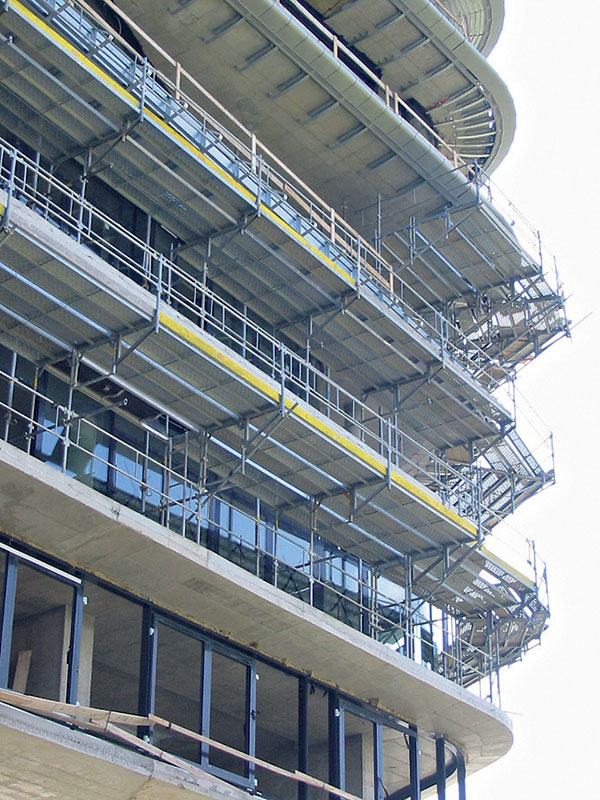

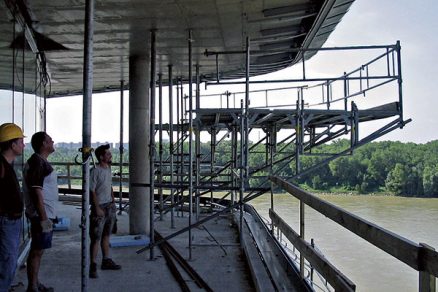

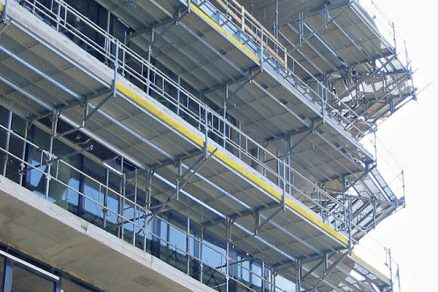

Trojnásobne vysunuté fasádne rámové lešenie sa nasadilo na montáž nosného roštu a samotného oplechovania balkónových ríms (obr. 1 a 2). Vzhľadom na zákaz bežného kotvenia do zvislých konštrukcií sa musela použiť rozperná stojka upevnená do stropu a podlahy kotevnými skrutkami. Sily vplyvom zaťaženia pracovníkmi a materiálom prenášala do podlahy šikmá vzpera. V niektorých prípadoch, ak situácia neumožňovala použiť ani rozpernú kotvu, sa rámy lešenia pri ťahaných stojkách upevnili šikmou ťahanou kotevnou rúrkou.

Severný koniec

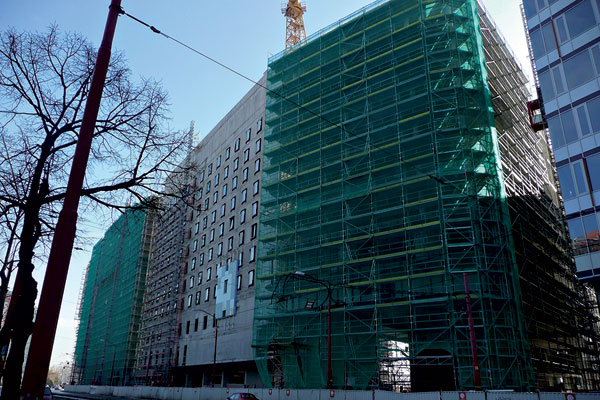

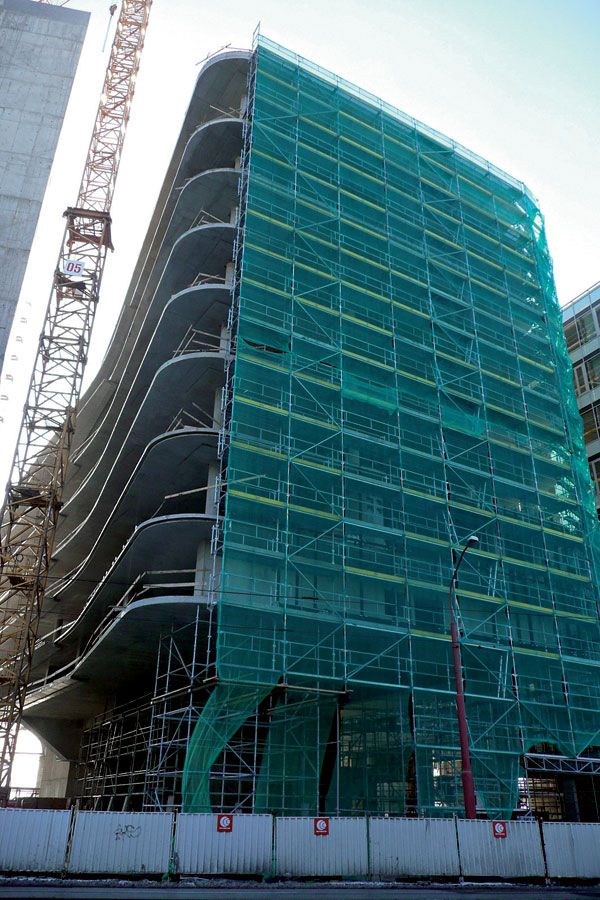

Na severnom konci objektu konštrukcia fasády zasahovala nad plne funkčnú cestnú komunikáciu a pätky lešenia sa dali postaviť až nad úrovňou trolejového vedenia.

Z toho vyplynulo riešenie pomocnej priestorovej konštrukcie zo systému Cuplok, ktorá umožnila vysunúť oceľové nosníky HEA 180 (obr. 3 a 4) nad prejazdný profil cesty.

Na sústave týchto nosníkov s vytvoreným pomocným roštom potom stálo fasádne rámové lešenie vysoké 35 m, ktoré dôsledne sledovalo zaoblený pôdorys severnej časti objektu River House. Silové ­reakcie, ktoré vyvolalo lešenie postavené na oceľových profiloch, sa prenášali do podložia a najbližšej stropnej dosky. Tu bolo nevyhnutné overiť, či reakcie nespôsobia neprípustné napätia v betónovej stropnej doske, o ktorú bola priestorová konštrukcia lešenia rozopretá.

Južný koniec

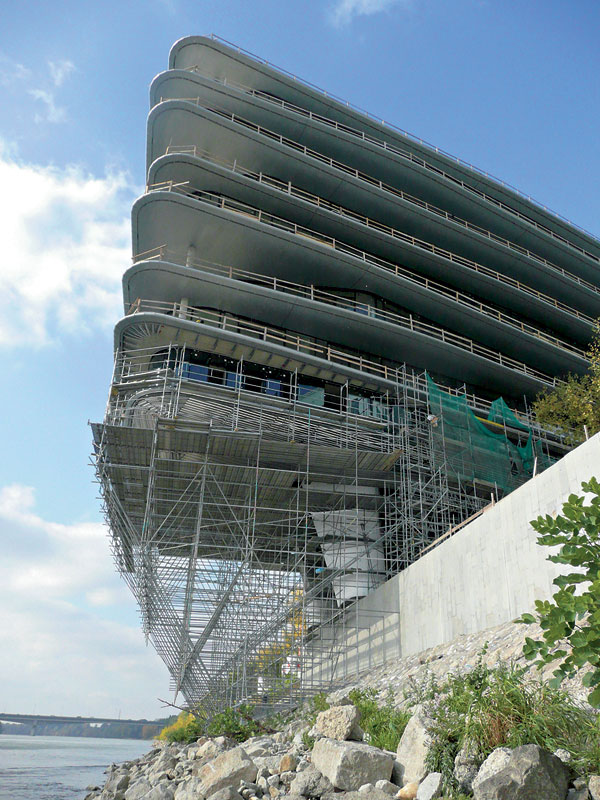

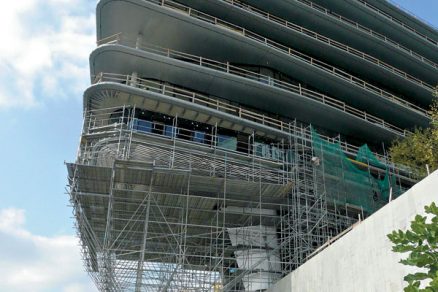

Južný koniec objektu zasahuje 15 m nad hladinu Dunaja v šírke asi 25 m. Lešenie na montáž oplechovania balkónových ríms a podhľadov na stropnej doske sa založilo na skalách protipovodňového spevnenia brehov Dunaja. Priestor sa zabral len čiastočne vzhľadom na výšku hladiny 100-ročnej vody, ktorá by mohla navrhnuté lešenie vážne ohroziť, ak by sa postavilo v celom rozsahu.

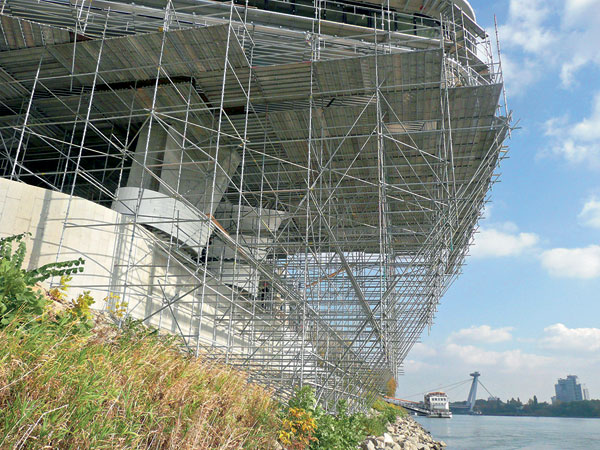

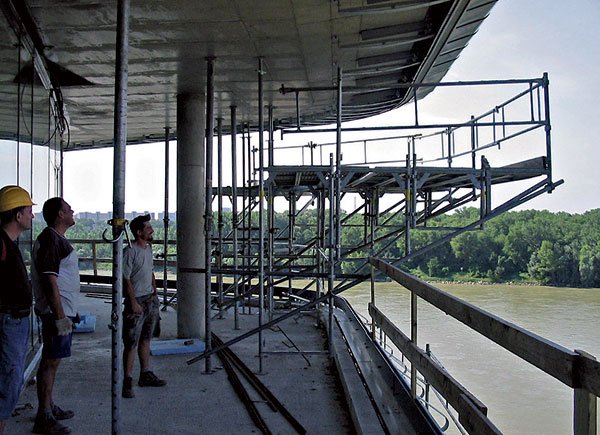

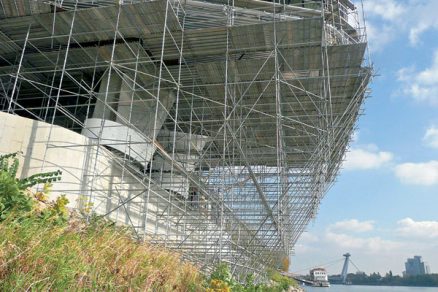

Preto sa priestorové lešenie založilo len v dĺžke 5 m na brehu a zvyšných 10 m sa postupne vysúvalo nad hladinu rieky (obr. 5 a 6).

Pracovná výška lešenia bola 15 m a pri zvolenej statickej schéme osové sily v šikmých vzperách dosahovali hodnotu približne 18 kN. Takéto osové sily sa bezpečne prenášali lešenárskou rúrou s rozmerom 48 × 3,2 mm. Problém nastal v prípade spojok, pretože lešenárska spojka s únosnosťou 18 kN nie je bežnou súčasťou sortimentu lešenárskych firiem a najbližšie únosnosti kovaných spojok sú okolo 10 kN. Preto sa použila dvojica spojok.

Celá konštrukcia lešenia sa mohla kotviť iba o časť protipovodňového múra a pripevnila sa k dvom podperným pilierom objektu. Vodorovné stuženie sa realizovalo dvakrát po výške konštrukcie.

Objekt F-apartmány
Najvyšší objekt komplexu River Park sa nachádza najbližšie k centru mesta a plynule stúpa od Dunaja smerom k Hradnému vrchu až do výšky 53 m.

Veľká časť jeho zasklenej fasády zachádza svojím pôdorysom nad oblúk cestnej komunikácie v rozsahu asi 3,5 m. Odskok sa nachádza vo výške 26 m nad cestou.

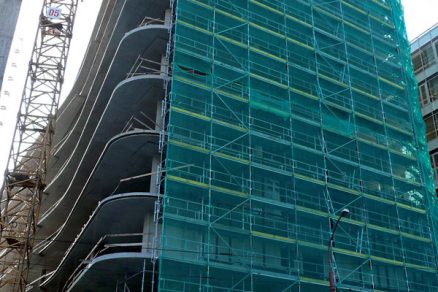

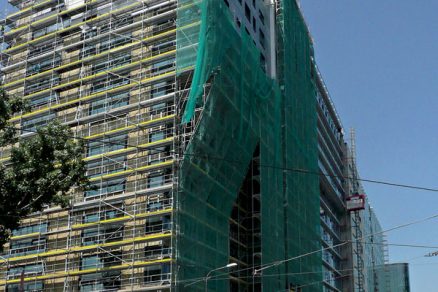

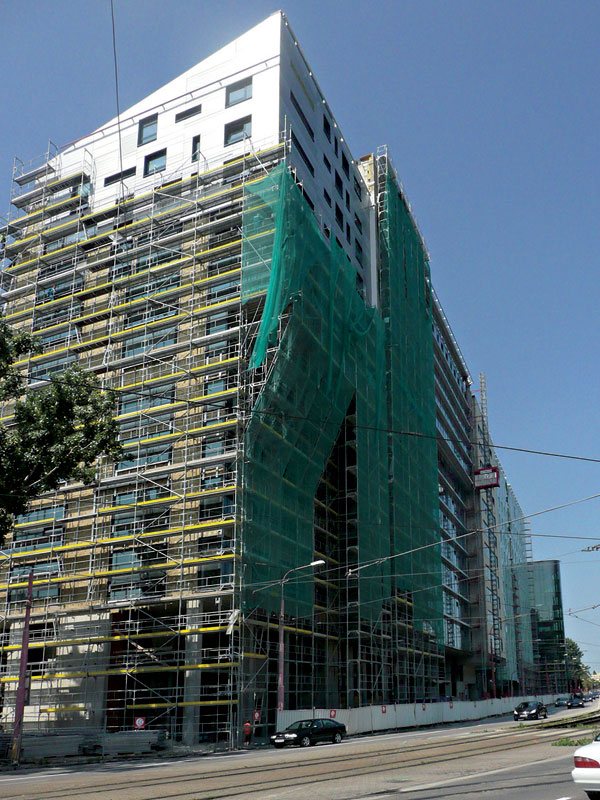

Fasádne lešenie sa podľa bežných zásad stavalo do výšky 16 m a potom sa postupne s použitím systémových konzol vysúvalo o 2,5 m nad komunikáciu (obr. 7). Táto časť lešenia sa z dôvodu veľkých ťahových síl vznikajúcich pôsobením konzol kotvila hustejšie. Na takto vysunuté lešenie sa muselo ešte postaviť ďalšie fasádne lešenie s výškou 21 m. Zaťaženie horného lešenia však spodná konzolová konštrukcia nemohla preniesť, preto sa z okien objektu vysúvala pomocná podperná konštrukcia z priehradových nosníkov, ktorá preniesla podstatnú časť hmotnosti horného lešenia. Na prenesenie osových síl v sústave konzol sa museli lešenárske rúry pod šikmými vzperami zdvojiť. Sústavu priehradových nosníkov vnútri objektu niesla priestorová konštrukcia Cuplok.

Účinok lešenia na stropy objektu sa musel pred samotnou realizáciou predložiť na schválenie projektantovi daného objektu.

TEXT: Ing. Peter Kucharík
FOTO: Harsco Infrastructure Slovensko

Ing. Peter Kucharík je projektantom-statikom firmy Harsco Infrastructure Slovensko, s. r. o.
