Hrubá stavba v detaile: Montáž zakladacieho profilu bez zateplenia sokla
Časopis Stavebné materiály
Článok sa zaoberá pracovným postupom pre montáž zakladacieho profilu bez zateplenia sokla.
Detail obvodového muriva zatepleného minerálnymi tepelnoizolačnými doskami uloženými do zakladacieho profilu
- 1 – Murovacia tvárnica Ytong P2-400 štandard 300 mm (s profilovaním: pero + drážka, úchopové kapsy)
- 2 – Lepiaca malta Ytong lepiaca malta
- 3 – Nosný preklad Ytong – nosný preklad
- 4 – Zakladací profil s odkvapnicovou lištou so sklovláknitou výstužnou tkaninou
Čo budete potrebovať
- Tepelnoizolačné dosky
- Multipor
- rozmery (d × š): 600 × 390 mm, hrúbka: 50, 60, 80, 100, 120, 140, 160, 180, 200, m2 – od 38,18 €
- Multipor
- Zakladací profil s odkvapnicovou lištou so sklovláknitou výstužnou tkaninou
- Zatĺkacia hmoždinka so skrutkou
- Skrutkovacie kotvy s oceľovým tŕňom
- Multipor – skrutkovacie kotvy s oceľovým tŕňom
- typ: R-TFIX-8S, dĺžka: 115 až 275 mm, ks – od 0,58 €
- Multipor – skrutkovacie kotvy s oceľovým tŕňom
- Lepiaca malta
- Multipor ľahká malta
- spotreba: približne 3,5 kg/m2 (výška zuba 5 mm), papierové vrece, 20 kg – 28,40 €
- Multipor ľahká malta
Náradie
- skladací meter
- vodováha
- ceruzka
- elektrická alebo akumulátorová vŕtačka
- plastové dištančné podložky
- kladivo
- brúsne hladidlo
- elektrické nízkootáčkové miešadlo
- plastová nádoba
- zubové hladidlo (s veľkosťou zuba min. 5 mm)
- akumulátorový skrutkovač
Pomocou skladacieho metra sa určí výška osadenia zakladacieho profilu. Zakladací profil je potrebné osadiť v dostatočnej výške nad terénom. | Zdroj: Xella
Vodováhou a ceruzkou sa vo vyznačenej výške vyznačí orientačná čiara, ktorá zabezpečí vodorovné osadenie zakladacieho profilu. | Zdroj: Xella
Zakladací profil sa priloží na obvodovú stenu vo vyznačenej výške a vyznačia sa miesta na predvŕtanie otvorov pre upevňovacie zatĺkacie hmoždinky so skrutkami. | Zdroj: Xella
Do obvodovej steny sa predvŕtajú otvory na osadenie zatĺkacích hmoždiniek, ktorými sa potom upevní profil na podklad. Otvory sa vyvŕtajú s priemerom, ktorý sa rovná priemeru zatĺkacej hmoždinky. | Zdroj: Xella
Na obvodovú stenu sa opätovne priloží zakladací profil a do predvŕtaných otvorov sa osadia zatĺkacie hmoždinky. | Zdroj: Xella
TIP: Základné pravidlá
Správne založenie tepelnej izolácie sa začína umiestnením zakladacieho profilu v dostatočnej výške nad terénom. Kotvenie tepelnoizolačných dosiek na kalciumsilikátovej báze sa realizuje podľa statického návrhu.
Na obvodovom plášti sa zameria umiestnenie zakladacieho profilu a vyznačí v dostatočnej výške (min. 400 mm) pomocou vodováhy a ceruzky.
Ak je podklad pre zateplenie nerovný (možná tolerancia nerovností 5 mm/m), je potrebné ho vyrovnať osadením dištančných podložiek. Zakladací profil sa upevní na stenu v niekoľkých bodoch klincami a doplní sa odkvapnicová lišta so sklovláknitou výstužnou tkaninou.
Potom je potrebné zbrúsiť tepelnoizolačné dosky v mieste styku so zakladacím profilom a vyznačiť plochy, na ktoré sa nebude nanášať malta (styk s vedľajšou doskou v rohu). Dosky sa vzájomne nelepia, to znamená, že sa zásadne nemaltujú styčné škáry dosiek. Po nanesení vrstvy ľahkej malty sa doska osadí do zakladacieho profilu a posunie o 20 až 30 mm do boku kolmo na smer nanesenej malty.
Ak je podklad nerovný, nerovnosti sa vyrovnajú vložením dištančných podložiek za zakladací profil. | Zdroj: Xella
Zakladací profil sa pripevní do obvodovej steny na viacerých miestach, približne vo vzdialenosti 400 mm. Osadené zatĺkacie hmoždinky sa zatlčú kladivom. | Zdroj: Xella
Na zakladací profil sa osadí odkvapový profil so sklovláknitou výstužnou tkaninou. | Zdroj: Xella
V mieste styku so zakladacím profilom sa tepelnoizolačná doska zbrúsi brúsnym hladidlom na výšku zakladacieho profilu. | Zdroj: Xella
Na tepelnoizolačnej doske sa vyznačí plocha, na ktorú sa nebude nanášať lepiaca malta (styk vedľajšej dosky v rohu) v hrúbke tepelnoizolačnej dosky. | Zdroj: Xella
Na tepelnoizolačnú dosku sa nanesie celoplošne (mimo vyznačených plôch) zubovým hladidlom ľahká lepiaca malta. | Zdroj: Xella
TIP: Spracovanie lepiacej malty
Obsah vreca suchej zmesi ľahkej malty sa zmieša s predpísaným množstvom vody (7,5 litra vody/20 kg vrece) a zmieša sa so stavebným miešadlom. Mieša sa na hladkú zmes bez hrudiek. Nechá sa odstáť 5 minút a opätovne sa dôkladne premieša. Zmes sa odporúča spracovávať pri teplote vzduchu +5 až +30 °C.
Tepelnoizolačná doska sa položí na zakladací profil a posunie sa 20 až 30 mm do boku, kolmo na smer nanesenia ľahkej malty zubovým hladidlom. | Zdroj: Xella
Tepelnoizolačné dosky sa vzájomne nelepia, to znamená, že sa styčné škáry dosiek zásadne nemaltujú. | Zdroj: Xella
Do tepelnoizolačnej dosky sa predvŕta otvor pre skrutkovaciu kotvu s oceľovým tŕňom v priemere kotvy. | Zdroj: Xella
Ak nie je v statickom návrhu uvedené inak, na ukotvenie tepelnoizolačnej dosky do obvodového muriva sa použije jedna skrutkovacia kotva na jednu dosku. Do predvŕtaného otvoru v strede dosky sa osadí skrutkovacia kotva. | Zdroj: Xella
Skrutkovacia kotva sa zaskrutkuje akumulátorovým skrutkovačom so špeciálnym nadstavcom. Priemer taniera má byť minimálne 60 mm. | Zdroj: Xella
Skrutkovacia kotva s oceľovým tŕňom sa osadí tak, aby bol tanier zarovnaný s povrchom tepelnoizolačnej dosky. | Zdroj: Xella
Na povrch tepelnoizolačnej dosky sa na výšku sklovláknitej výstužnej sieťoviny nanesie oceľovým zubovým hladidlom ľahká malta. | Zdroj: Xella

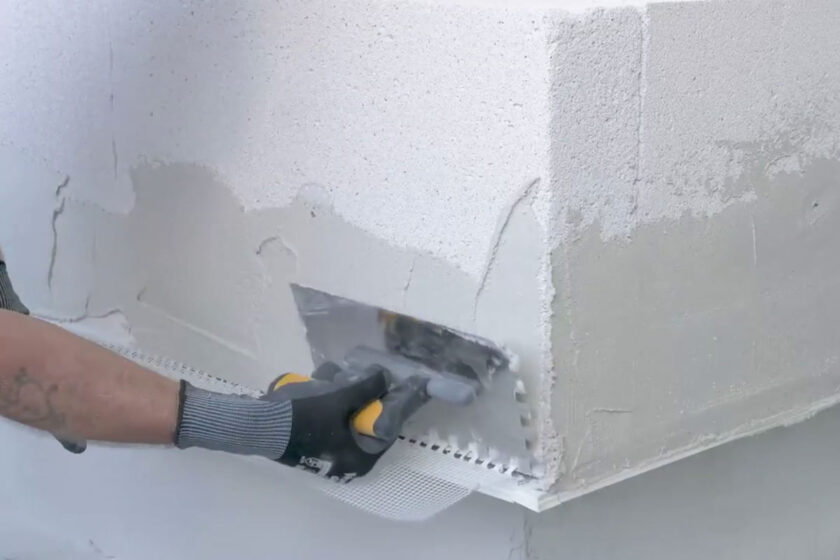

Výstužná sklovláknitá sieťovina sa hladidlom vtlačí do čerstvej vrstvy ľahkej malty. | Zdroj: Xella
Ľahká lepiaca malta, ktorá sa pretlačí cez výstužnú sklovláknitú sieťovinu, sa zahladí hladidlom. | Zdroj: Xella
TEXT A FOTO: spracované z podkladov firmy Xella
VIZUALIZÁCIA: Ján Prachar
