ลฝelezniฤnรก spoloฤnosลฅ Slovensko, a. s., (ZSSK) zรญskala medzi rokmi 2021 a 2023 trojicu novรฝch pracovรญsk na kontrolu a รบdrลพbu vozovรฉho parku ลพelezniฤnej osobnej dopravy. Projekt areรกlu technicko-hygienickej รบdrลพby vo Zvolene (THรš Zvolen) zrealizovala spoloฤnosลฅSTRABAG, s. r. o. Rozsah projektu v blรญzkosti ลพelezniฤnej stanice Zvolen a rรดznorodosลฅ vyลพadovanรฝch ฤinnostรญ vytvorili vhodnรบ prรญleลพitosลฅ pre zhotoviteฤพa zapojiลฅ do prรญpravnej aj realizaฤnej fรกzy projektu svoje portfรณlio digitรกlnych nรกstrojov a zuลพitkovaลฅ skรบsenosti vlastnรฉho tรญmu zameranรฉho na digitalizรกciu.

Projekt THรš Zvolen sa nachรกdza vedฤพa ลพelezniฤnej stanice Zvolen, osobnรก stanica. ฤŒistenie aย รบdrลพba koฤพajovรฝch vozidiel prebiehali doteraz vย exteriรฉri, vย ฤasto nevyhovujรบcich podmienkach, priฤom pracovisko nevyhovovalo sรบฤasnรฝm ลกtandardom.

Cieฤพom investora projektu, spoloฤnosti ZSSK, tak bolo najmรค dosiahnuลฅ:

  • zvรฝลกenie kvality ฤistenia, รบdrลพby a technickej kontroly ลพelezniฤnรฝch koฤพajovรฝch vozidiel,
  • lepลกie pracovnรฉ podmienky pre zamestnancov,
  • sprรญstupnenie strediska vลกetkรฝm osobnรฝm dopravcom na Slovensku, a tรฝm pรกdom zvรฝลกenie kvality cestovania vlakmi vo vลกeobecnosti.

Kฤพรบฤovรฉ objekty novovybudovanรฉho areรกlu sรบ: hala prevรกdzkovรฉho oลกetrenia sรบprav, hala stabilnรฉho umรฝvaฤa vozidiel, elektrifikovanรฉ koฤพajisko sย napojenรญm na existujรบcu koฤพajovรบ infraลกtruktรบru, novรฉ staniฤnรฉ zabezpeฤovacie zariadenie aย novovybudovanรฉ inลพinierske siete.

Spoloฤnosลฅ STRABAG, s. r. o., ako generรกlny dodรกvateฤพ zapojila vzhฤพadom na rรดznorodosลฅ vรฝkonov do procesu vรฝstavby okrem viacerรฝch subdodรกvateฤพov aj tri vnรบtrokoncernovรฉ jednotky, a to:

  • ลพelezniฤnรฉ staviteฤพstvo, ktorรฉho tรญm zodpovedal za vedenie projektu a realizรกciu ลพelezniฤnรฉho zvrลกku a trakฤnรฉho vedenia,
  • cestnรฉ staviteฤพstvo, ktorรฉho realizaฤnรฝ tรญm zodpovedal za prรญpravu รบzemia, zemnรฉ prรกce, ลพelezniฤnรฝ spodok, spevnenรฉ plochy a komunikรกcie,
  • ย pozemnรฉ staviteฤพstvo, ktorรฉho รบlohou v projekte bola realizรกcia najmรค dvoch pozemnรฝch objektov, oceฤพovรฝch oplรกลกtenรฝch hรกl, sรบvisiacich pozemnรฝch stavieb, inลพinierskych sietรญ a oplotenia areรกlu.

Ako bรฝva ลกtandardom, okrem zhotoviteฤพa aย jeho dodรกvateฤพov boli do procesu vรฝstavby zapojenรญ aj technickรฝ dozor investora, projektantskรก spoloฤnosลฅ, geodeti, internรฉ projektovรฉ tรญmy investora aย ฤalลกรญ. Vzhฤพadom na vysokรฝ poฤet zainteresovanรฝch strรกn tak vznikla poลพiadavka na formalizรกciu aย sprehฤพadnenie systรฉmu digitรกlnych nรกstrojov aย urฤenie cieฤพov spojenรฝch so zapojenรญm internรฉho oddelenia BIM aย digitalizรกcie zhotoviteฤพa. Ciele boli urฤenรฉ ako:

  • formalizรกcia pravidiel spoluprรกce sย externou projektantskou spoloฤnosลฅou ako autorom pouลพitรฉho 3D BIM modelu,
  • nasadenie CDE (Common Data Environment) platformy pre zdieฤพanรบ komunikรกciu a spoluprรกcu,
  • koordinรกcia jednotlivรฝch profesiรญ a vฤasnรก identifikรกcia problรฉmov a kolรญziรญ,
  • 4D simulรกcia ako podpora pre plรกnovanie a organizรกciu vรฝstavby,
  • vyuลพitie dรกt zaloลพenรฝch na GIS a BIM (GeoBIM),
  • sledovanie progresu na stavbe podloลพenรฉ dรกtami.

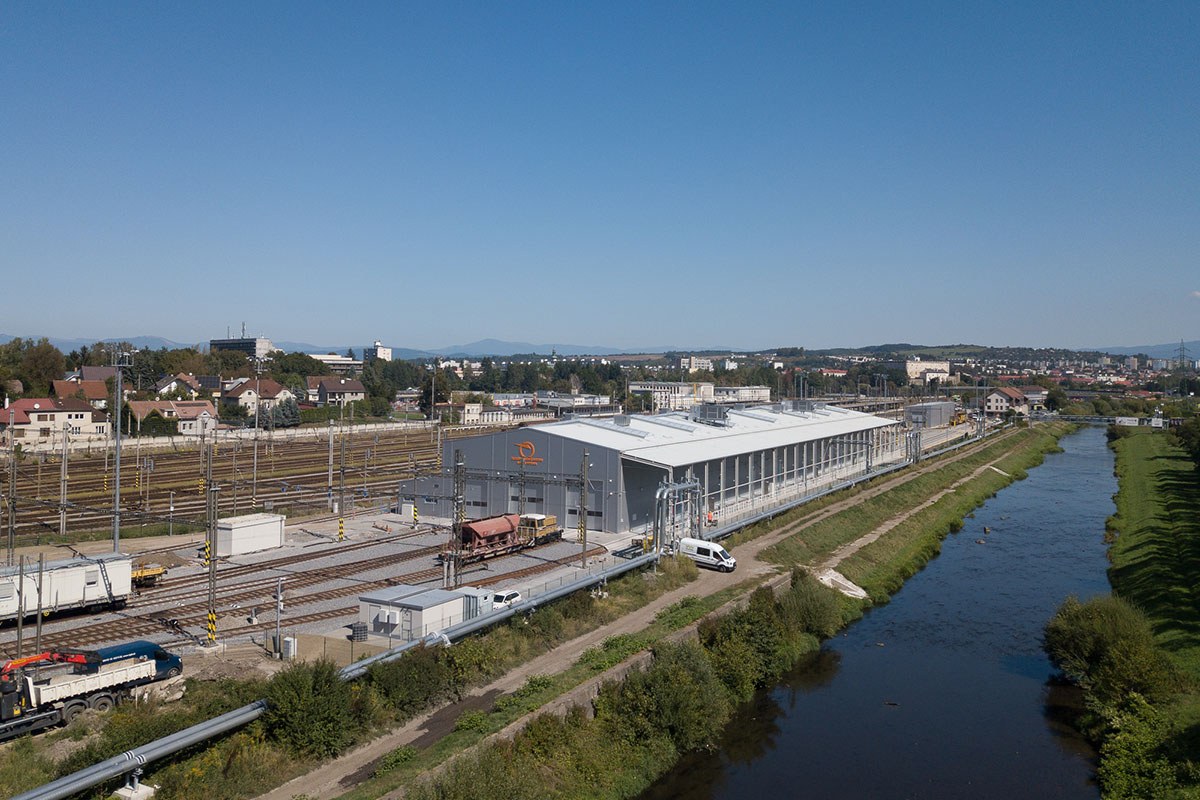

Obr. 1 Areรกl technicko-hygienickej รบdrลพby vo Zvolene
Obr. 1 Areรกl technicko-hygienickej รบdrลพby vo Zvolene | Zdroj:ย  STRABAG

Pre tรญm BIM aย digitalizรกcie bolo vย rรกmci projektu THรš Zvolen prvรฝm krokom formรกlne nastavenie podmienok pre dodanie architektonicko-statickรฉho modelu hรกl. Vedenie tรญmu zadefinovalo poลพiadavky na grafickรฉ aj negrafickรฉ informรกcie BIM modelu, pravidlรก manaลพmentu informรกciรญ, ako aj schvaฤพovacie procesy podฤพa normy ISO 19650.

Common Data Environment

Prostredie CDE systรฉmu Trimble Connect bolo na zรกklade dohody projektovรฉho tรญmu nรกsledne urฤenรฉ ako jedinรฝ komunikaฤnรฝ kanรกl. Prรญstup doลˆ mali realizaฤnรฝ tรญm STRABAG, projektant, subdodรกvatelia, geodet, investor a ฤalลกรญ uลพรญvatelia.

Dรกta, ktorรฉ na tejto platforme vznikali, boli zรกlohovanรฉ pomocou synchronizรกcie do systรฉmu SharePoint, ktorรฝ je ลกtandardom naprieฤ celรฝm koncernom STRABAG. Zรกroveลˆ boli tieto dรกta synchronizovanรฉ na internรฝ GIS systรฉm STRABAG-u, STRABAG.Maps, ktorรฝ poskytuje ลกirokรฉ moลพnosti najmรค pre fotomanaลพment.

Internรฉ modelovacie prรกce

Dรดleลพitรฝm aspektom zapojenia BIM tรญmu zhotoviteฤพa do tohto projektu boli internรฉ modelovacie prรกce. Pomocou vlastnรฝch kapacรญt boli okrem inรฉho modelovanรฉ naprรญklad hrubรฉ terรฉnne รบpravy, priฤom dรกta zo vzniknutรฝch modelov slรบลพili na poฤรญtanie kubatรบr, kontrolu kolรญziรญ s inลพinierskymi sieลฅami a navรกdzanie stavebnej mechanizรกcie.

Tรญm STRABAG vytvรกral vlastnรฉ modely tieลพ pre samotnรฉ inลพinierske siete, a to najmรค areรกlovรบ zrรกลพkovรบ kanalizรกciu, areรกlovรบ splaลกkovรบ kanalizรกciu a areรกlovรฝ vodovod. Ich kฤพรบฤovรฝm prรญnosom bolo rovnako vyuลพitie modelu pri vytyฤovanรญ a kontrole kolรญziรญ. Tรญm BIM a digitalizรกcie vytvoril v spoluprรกci s realizaฤnรฝm tรญmom priamo na stavbe aj modely ลพelezniฤnรฉho spodku a ลพelezniฤnรฉho zvrลกku vrรกtane 24 vรฝhybiek a 91 stoลพiarov.

Tie sa vyuลพili pri koordinรกcii, vytyฤovanรญ a pri navรกdzanรญ strojov. Internรฝmi kapacitami boli zรกroveลˆ namodelovanรฉ technickรฉ zariadenia budov (zdravotnotechnickรฉ inลกtalรกcie, vykurovanie a vzduchotechnika). Jednรฝm z kฤพรบฤovรฝch cieฤพov zapojenia technolรณgiรญ do procesu vรฝstavby bolo zlepลกiลฅ koordinรกciu jednotlivรฝch profesiรญ a kontrolu prรญpadnรฝch vzniknutรฝch kolรญziรญ.

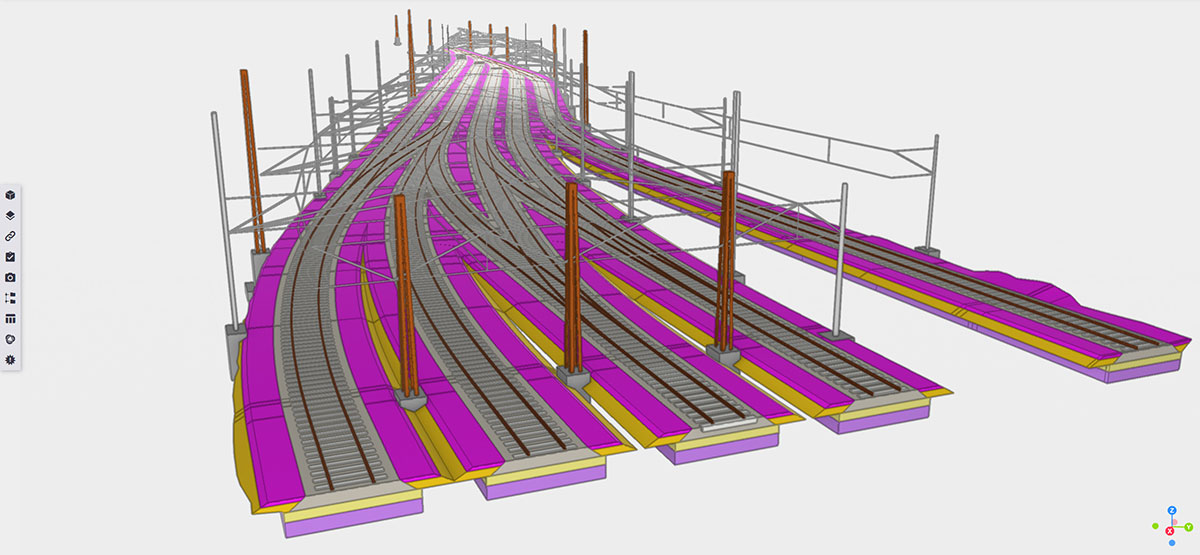

Obr. 2 Model koฤพajiska
Obr. 2 Model koฤพajiska | Zdroj: STRABAG

Poฤas trvania prรญpravnej a realizaฤnej fรกzy simuloval BIM tรญm STRABAG-u 12 testov pomocou systรฉmu Navisworks, ktorรฝch vรฝsledkom boli sรบbory typu *.BCF, teda Bim Collaboration Format, ktorรฉ boli pomocou CDE zaslanรฉ projektantovi na zapracovanie zmien.

Monitoring staveniska aย postupu vรฝstavby

Jednou z hlavnรฝch รบloh zapojenia BIM oddelenia do projektu bol progress monitoring poฤas realizaฤnej fรกzy vรฝstavby. Hlavnรฝm nรกstrojom na sledovanie postupu vรฝstavby bol Trimble Stratus โ€“ jeho zรกkladnรฝ princรญp pozostรกva z nahrania, zobrazenia a spracovania zameranรญ zรญskanรฝch pomocou nรกletu bezpilotnรฉho lietadla.

Softvรฉr vลกak dokรกลพe spracovaลฅ aj ฤalลกie druhy podkladov, naprรญklad 3D modely, ale tieลพ klasickรบ 2D dokumentรกciu v podobe situaฤnรฝch plรกnov. Dรดleลพitรฝm prรญnosom pre stavebnรฝ tรญm bolo sรบbeลพnรฉ zobrazenie dรกt vytvorenรฝch poฤas vรฝstavby (naprรญklad georeferencovanรก snรญmka z dronu) a zรกroveลˆ tzv. jednotnej ลพelezniฤnej mapy zobrazujรบcej staniฤenie infraลกtruktรบry ลฝSR.

Vฤaka nej mohol stavbyvedรบci jednoducho identifikovaลฅ presnรฉ kilometrovรฉ hodnoty, ktorรฉ sรบ potrebnรฉ pre hlรกsenie stavebnรฝch prรกc investorovi a sprรกvcovi ลพelezniฤnej siete. Vฤaka pravidelnรฝm nรกletom dronov vznikli aj zjednoduลกenรฉ a ฤพahko prezentovateฤพnรฉ ukรกลพky staveniska pre kontrolnรฉ dni, ktorรฉ tvorili zรกroveลˆ dรดkazovรฝ materiรกl o postupe vรฝstavby.

Rozhranie platformy Trimble Stratus sa ukรกzalo vhodnรฉ aj na vypoฤรญtavanie kubatรบr depรณniรญ, keฤลพe po oznaฤenรญ ลพelanรฉho polygรณnu umoลพลˆuje automatickรฉ vypoฤรญtanie objemu a jeho zdieฤพanie vo vลกetkรฝch potrebnรฝch formรกtoch. Do projektovรฉho rozhrania mal prรญstup aj externรฝ geodet, ฤo umoลพลˆovalo vzรกjomnรบ kontrolu a vyลกลกiu transparentnosลฅ.

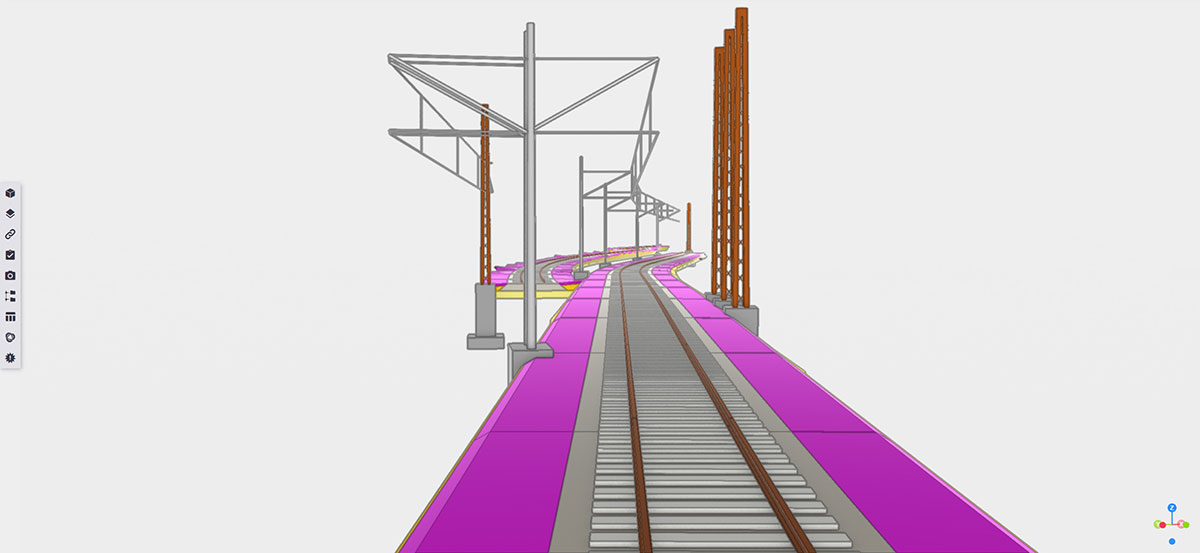

Obr. 3 Model trate
Obr. 3 Model trate | Zdroj: STRABAG

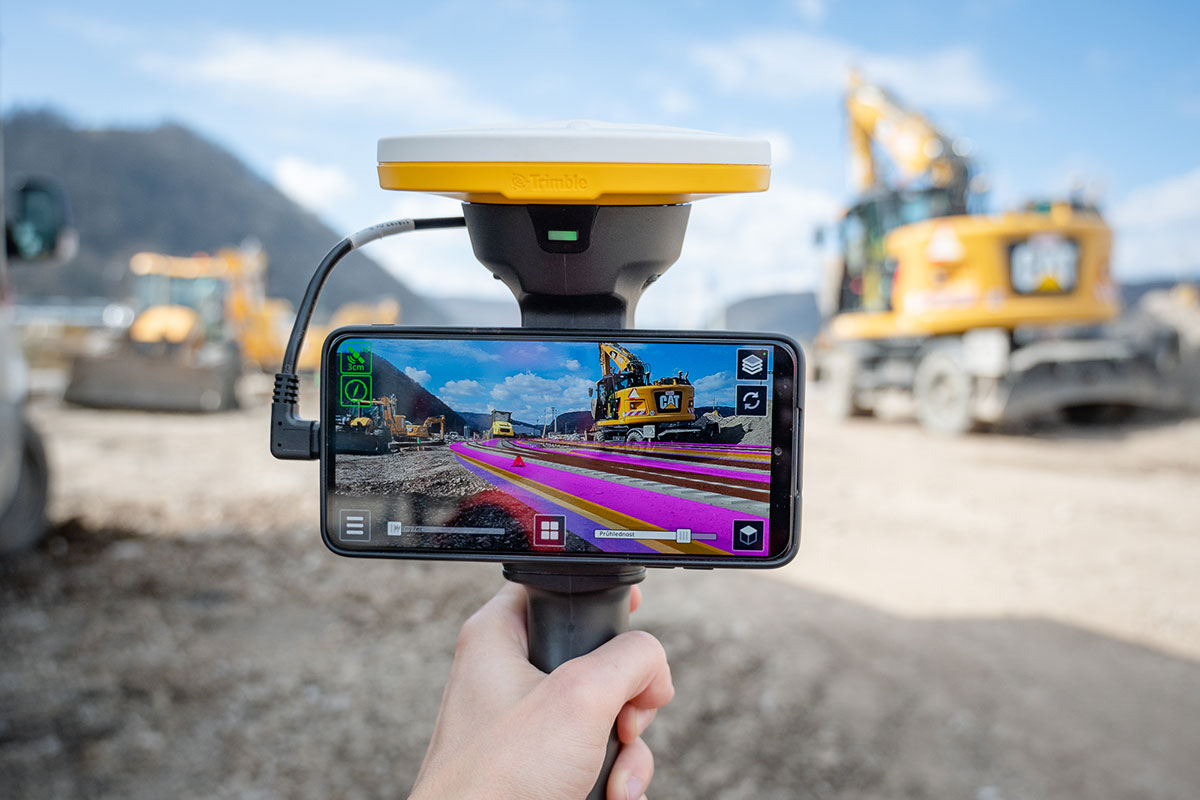

Rozลกรญrenรก realita so systรฉmom SiteVision

V rรกmci realizaฤnรฉho tรญmu sa teลกil veฤพkej obฤพube systรฉm SiteVision, ktorรฝ pozostรกva zo zariadenia s GPS antรฉnou a po pripojenรญ smartfรณnu umoลพลˆuje prehliadaลฅ 3D modely priamo na stavenisku. Vฤaka rozลกรญrenej realite si jeho pouลพรญvateฤพ nemusรญ v smartfรณne prezeraลฅ model zasadenรฝ len do svojho vlastnรฉho abstraktnรฉho virtuรกlneho prostredia, ale pomocou fotoaparรกtu v smartfรณne (a systรฉmu rozลกรญrenej reality) je model zasadenรฝ do reรกlneho prostredia priamo na stavenisku โ€“ je sprรกvne umiestnenรฝ, zarovnanรฝ a zobrazenรฝ v reรกlnej mierke.

Projektovรฉmu vedeniu dokรกลพe systรฉm zjednoduลกiลฅ kontrolu vykonanรฝch prรกc, zefektรญvniลฅ plรกnovanie vรฝstavby, identifikovaลฅ prรญpadnรฉ kolรญzie s existujรบcimi objektmi a v neposlednom rade uลกetriลฅ mnoลพstvo papiera.

โ€žSiteVision sme naozaj pouลพรญvali prakticky kaลพdรฝ deลˆ โ€“ odkedy sme ho dostali aลพ do ukonฤenia hlavnej ฤasti vรฝstavby โ€“ a รบฤel plnรญ na 100 percent,โ€œ hovorรญ technickรก asistentka hlavnรฉho stavbyvedรบceho Zuzana Miฤovรก a dodรกva: โ€žSme vรฝrazne menej zรกvislรญ od geodetov, ฤo nรกm prinรกลกa zaujรญmavรบ ฤasovรบ aj finanฤnรบ รบsporu, no hlavne vieme veฤพmi jednoducho skontrolovaลฅ prรกce zhotovenรฉ naลกimi internรฝmi pracovnรญkmi, rovnako ako subdodรกvateฤพmi.โ€œ

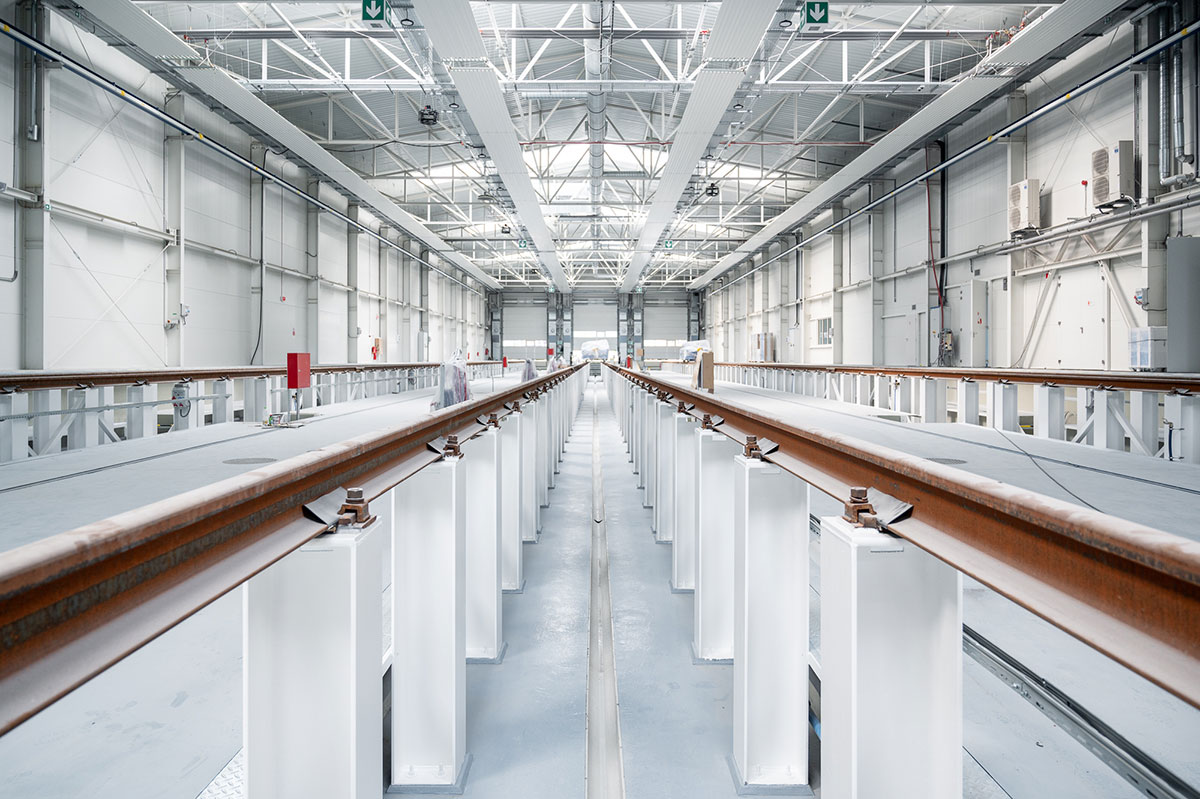

Obr. 4 Interiรฉr prevรกdzky THรš Zvolen
Obr. 4 Interiรฉr prevรกdzky THรš Zvolen | Zdroj: STRABAG

Medzi kฤพรบฤovรฉ prรญnosy vyuลพitia systรฉmu SiteVision vย rรกmci predmetnรฉho projektu patrili:

  • zlepลกenie predstavy oย umiestnenรญ jednotlivรฝch stavebnรฝch objektov vย priestore staveniska (najmรค pri plรกnovanรญ aย obhliadkach staveniska),
  • ย moลพnosลฅ kontroly hrรบbky jednotlivรฝch konลกtrukฤnรฝch vrstiev komunikรกciรญ, spevnenรฝch plรดch a telesa trate,
  • ย kontrola a predchรกdzanie kolรญziรกm poฤas vรฝstavby (inลพinierske siete, zemnรฉ prรกce),
  • kontrola polohy osi koฤพajรญ a jednoduchรฉ vytyฤovanie,
  • jednoduchรก kontrola prรกce subdodรกvateฤพov,
  • dvojitรก kontrola s geodetom.

Vyuลพitie geoinformaฤnรฝch systรฉmov

Snahou tรญmu BIM a digitalizรกcie STRABAG-u bolo zรกroveลˆ prepojiลฅ โ€žsvet GISโ€œ a fotomanaลพmentu. ล tandardnรฝm postupom bol preto zber dรกt pomocou aplikรกcie Survey123 a ich nรกslednรฉ nahranie do rozhrania, ktorรฉ uลพรญvateฤพom umoลพลˆovalo vidieลฅ kaลพdรฝ zรกznam georeferencovanรฝ a umiestnenรฝ na ortofotografickej snรญmke. GIS platforma STRABAG.

Maps umoลพลˆuje okrem tradiฤnรฝch geoinformaฤnรฝch podkladov nahraลฅ aj BIM modely s negrafickรฝmi informรกciami a vลกetkรฝmi relevantnรฝmi parametrami. Ako dรดleลพitรก vรฝhoda sa ukรกzala tieลพ moลพnosลฅ sprรญstupniลฅ rozhranie nielen ฤlenom projektovรฉho tรญmu, ale aj ลกirokej verejnosti. To mรดลพe byลฅ prรญnosnรฉ najmรค pre investorov, keฤลพe sa tรฝm otvรกra moลพnosลฅ interaktรญvne a pรบtavo komunikovaลฅ postup prรกc aj s netechnickรฝm publikom.

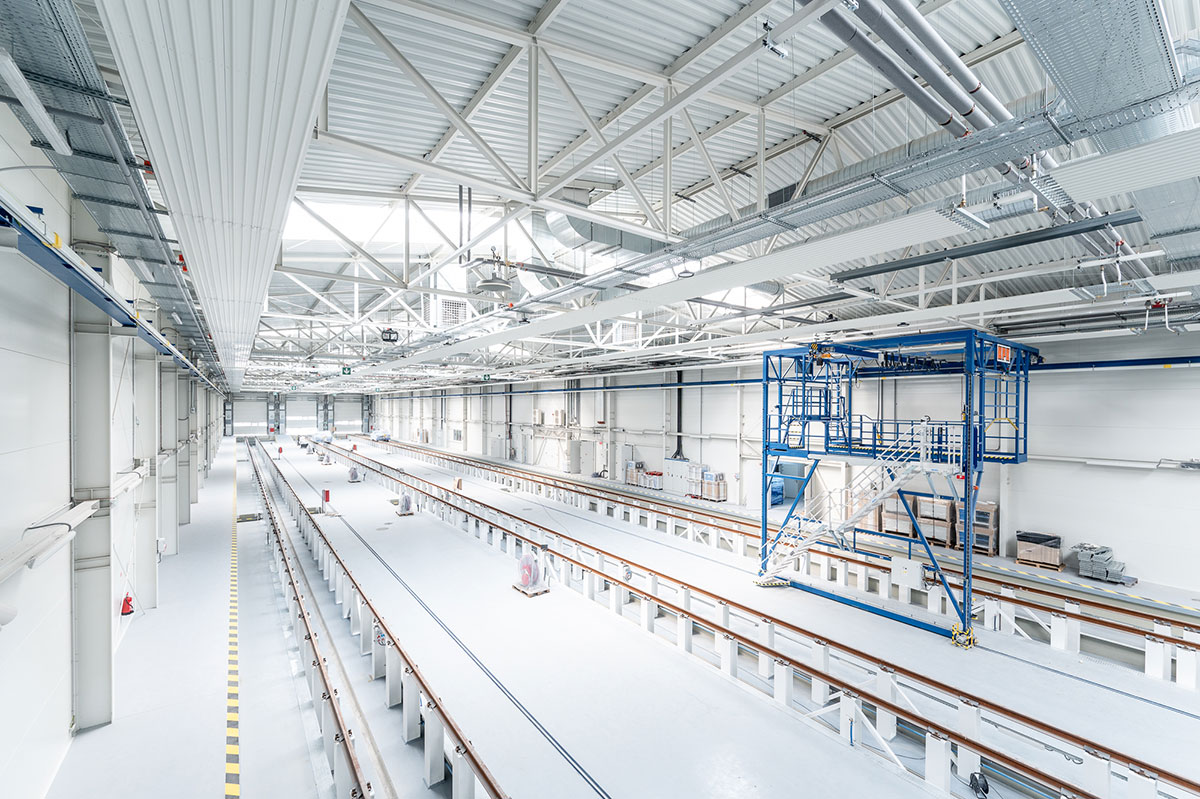

Obr. 5 Novรฉ priestory zaruฤujรบ vysokรฉ ลกtandardy prevรกdzky.
Obr. 5 Novรฉ priestory zaruฤujรบ vysokรฉ ลกtandardy prevรกdzky. | Zdroj: STRABAG

Prรญnosy digitรกlneho stavebnรญctva

Prรญstup lokรกlnych stavebnรฝch tรญmov k portfรณliu inovatรญvnych digitรกlnych nรกstrojov je zรกkladnรฝm stavebnรฝm kameลˆom pre naplnenie stratรฉgie materskรฉho koncernu naลกej spoloฤnosti. Tรก je zameranรก na najdรดleลพitejลกiu vรฝzvu, ktorej dnes stavebnรญctvo ฤelรญ: Ako stavaลฅ udrลพateฤพnejลกie? Snahou naลกej spoloฤnosti je sprรญstupniลฅ jej vรฝrobnรฝm a operatรญvnym zloลพkรกm nรกstroje, vฤaka ktorรฝm mรดลพu napฤบลˆaลฅ vรญzie naลกich investorov bez devastaฤnรฝch dopadov na ลพivotnรฉ prostredie.

Obr. 6 Digitรกlne nรกstroje zohrali v projekte vรฝstavby areรกlu THรš Zvolen kฤพรบฤovรบ รบlohu.
Obr. 6 Digitรกlne nรกstroje zohrali v projekte vรฝstavby areรกlu THรš Zvolen kฤพรบฤovรบ รบlohu. | Zdroj:ย  STRABAG

Uvedomujeme si totiลพ prรญspevok stavebnรฉho odvetvia ku klimatickej krรญze โ€“ stavebnรญctvo spรดsobuje aลพ 38 % emisiรญ CO2 na svete, preto toto odvetvie musรญ byลฅ sรบฤasลฅou rieลกenia.

Vzhฤพadom na objem stavebnรฝch prรกc, ktorรฉ realizujรบ spoloฤnosti koncernu STRABAG SE na celom svete, majรบ na celkovรฉ environmentรกlne sprรกvanie veฤพkรฝ dosah aj zdanlivรฉ maliฤkosti. Naprรญklad nepresnรฉ plรกnovanie vedie k zbytoฤnรฉmu plytvaniu nielen materiรกlom, ale aj palivom, a tieลพ k nรกkladnรฝm prestojom.

A prรกve systรฉm digitรกlnych nรกstrojov, ktorรฉ naลกim tรญmom umoลพลˆujeme na staveniskรกch vyuลพรญvaลฅ, nรกm pomรกha nastaviลฅ stavebnรฉ procesy a postupy ฤo najpresnejลกie a najhospodรกrnejลกie, aby boli materiรกly, stroje a ฤพudia vลพdy v sprรกvnom ฤase na sprรกvnom mieste. To nรกm umoลพnรญ realizovaลฅ vรญzie naลกich klientov rรฝchlejลกie, efektรญvnejลกie a udrลพateฤพnejลกie.
