V 70-tych rokoch minulého storočia sa na opláštenie betónových skeletových konštrukcií administratívnych budov, škôl či zdravotných stredísk používali vo veľkej miere boletické panely. Toto azbestocementové dedičstvo nielenže predstavuje riziko ohrozenia zdravia, ale nezodpovedá ani súčasným požiadavkám teplenotechnických noriem. Výber vhodného spôsobu rekonštrukcie sa tak stáva nutnosťou.

Boletické panely sa používali hlavne pri realizácii budov občianskej vybavenosti po celom území Slovenska, Česka a Moravy. Súčasný stav sklenených výplní vrátane upevňovacích elementov možno označiť ako havarijný. Aj napriek tomu, že sa javia ako zachovalé dochádza k ich uvoľňovaniu a vypadávaniu. Ďalším nedostatkom je pôvodné zateplenie týchto objektov, ktoré nevyhovuje súčasným normatívnym požiadavkám kladeným na tepelnoizolačné vlastnosti konštrukcií.

Dobrým príkladom ako možno objekty s boletickými panelmi efektívne rekonštruovať, a to v súlade s požiadavkami súčasných technických a normatívnych predpisov, je prestavba zdravotného strediska v Starom Měste v ČR.

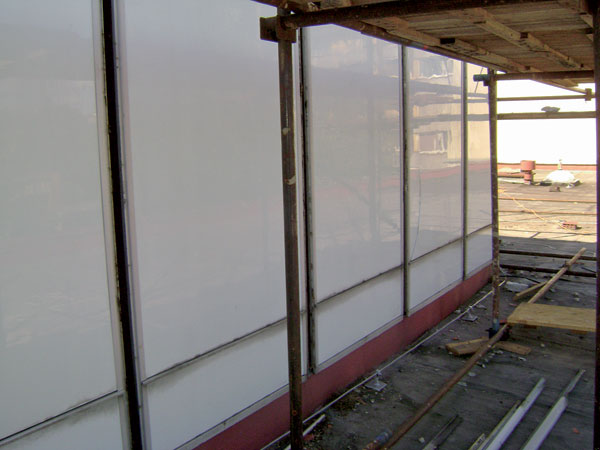

rekonštrukcia,fasáda,oceľová,konštrukciaFasáda objektu zdravotného strediska v Starom Měste v okrese Uherské Hradište bola pôvodne realizovaná z boletických panelov v kombinácii s výmurovkou z plných tehál (obr. 1). V priebehu roka 2010 prešlo zdravotné stredisko kompletnou rekonštrukciou. Pôvodné boletické dosky, ktoré z vonkajšej strany tvorí sklená doska a z vnútornej azbestocementová, sa nahradili sadrovláknitými doskami.

Základ fasády tvorila oceľová konštrukcia, vyplnená minerálnou vlnou a opláštená sklenenými nepriehľadnými tabuľami. Počas rekonštrukcie sa existujúca nosná konštrukcia doplnila novou konštrukciou skeletu s vyššou pevnosťou a pôvodná minerálna vlna sa nahradila novou. Na opláštenie sa zvolili sadrovláknité dosky Fermacell s rozmermi 2 000 × 1 250 × 15 mm. Detaily kotvenia sadrovláknitých dosiek neboli zapracované v projektovej dokumentácii. O spôsobe, druhu a počte kotiev sa rozhodlo až po obnažení pôvodnej konštrukcie objektu, a to na základe reál­neho stavu. Po zhodnotení reálneho stavu sa navrhlo:

  • zvary existujúcej nosnej konštrukcie obvodového plášťa zbaviť hrdze a opatriť ich náterom na oceľové konštrukcie,
  • medzi existujúcu oceľovú konštrukciu vložiť doplňujúci nosný rám z pozinkovaného plechu s hrúbkou 1,0 mm, ukotvený na nosnú konštrukciu samoreznými skrutkami (obr. 2 a 3),
  • na takto vytvorenú nosnú konštrukciu pri­pevniť sadrovláknité dosky pomocou sys­témových samorezných skrutiek (obr. 4 a 5).

–>–>

rekonštrukcia,fasáda,oceľová,konštrukcia

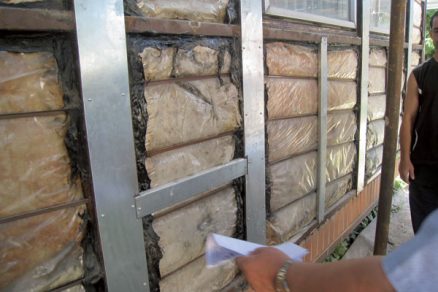

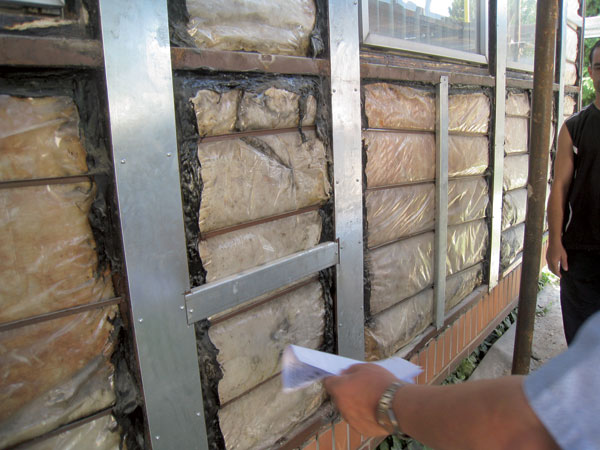

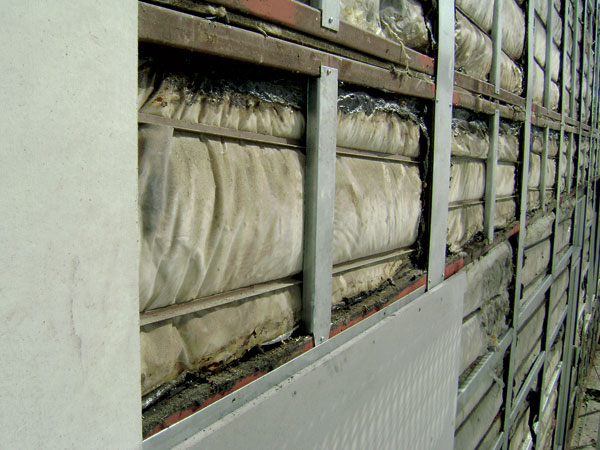

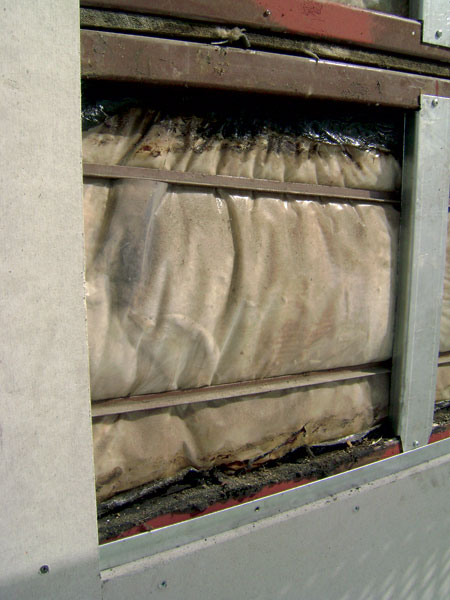

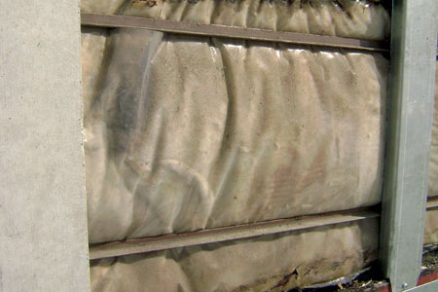

Obr. 2, 3  Doplňujúci nosný rám z pozinkovaného plechu

rekonštrukcia,fasáda,oceľová,konštrukcia rekonštrukcia,fasáda,oceľová,konštrukcia

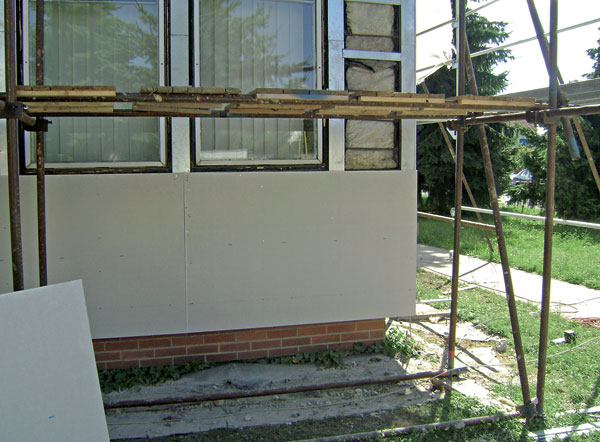

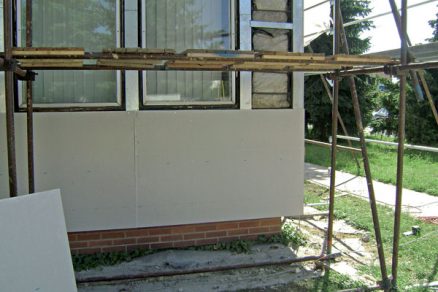

 Obr.4 Obr. 6  Opláštenie zo sadrovláknitých dosiek
rekonštrukcia,fasáda,oceľová,konštrukcia rekonštrukcia,fasáda,oceľová,konštrukcia

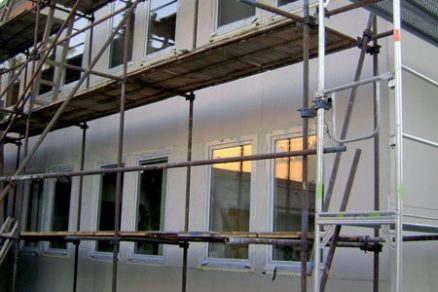

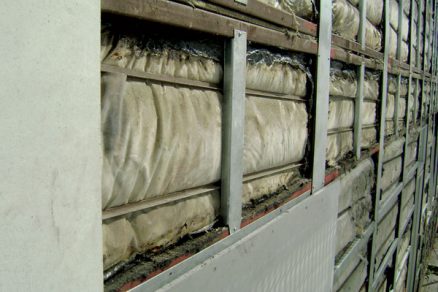

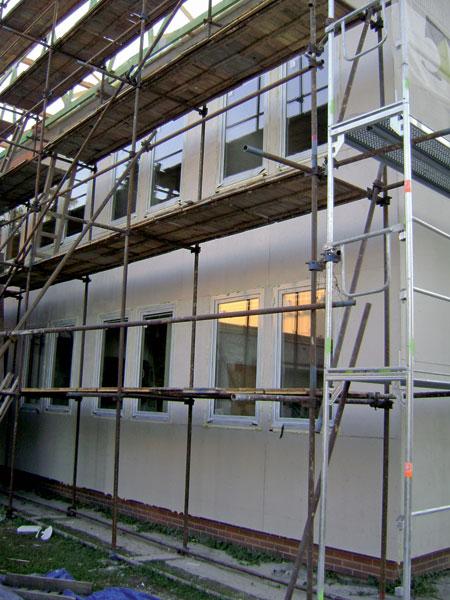

Obr. 4, 5  Kotvenie sadrovláknitých dosiek Obr. 7  Podklad pripravený na aplikáciu tepelnoizolačného systému

Počet skrutiek stanovil technik výrobcu sadrovláknitých dosiek priamo na stavbe pomocou odtrhovej skúšky (obr. 6).

Opláštením sa vytvorila podkladová vrstva vhodná na aplikáciu kontaktného tepelnoizolačného systému (obr. 7). V prípade zdravotného strediska bol navrhnutý a zrealizovaný kontaktný tepelnoizolačný systém weber.therm s tepelným izolantom z minerálnych čadičových vlákien Nobasil FKD s hrúbkou 200 mm (obr. 8). Na konečnú povrchovú úpravu s hrúbkou 1,5 mm sa použila silikátová omietka weber.pas.

rekonštrukcia,fasáda,oceľová,konštrukcia rekonštrukcia,fasáda,oceľová,konštrukcia

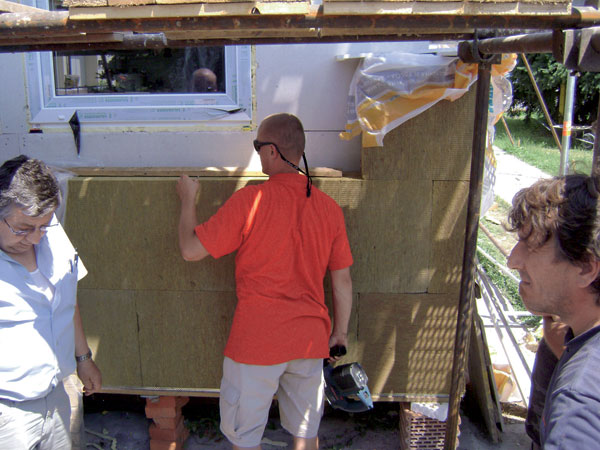

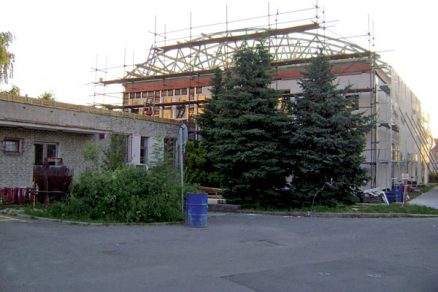

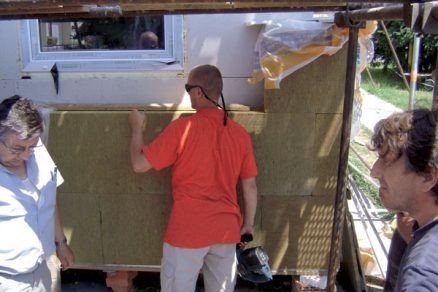

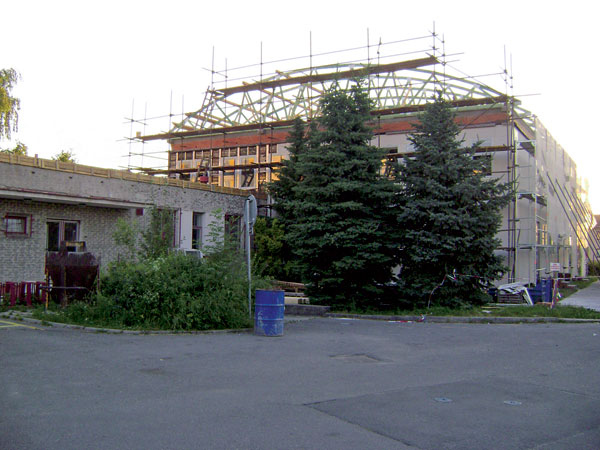

Obr. 8  Aplikácia fasádnych minerálnych dosiek Obr. 9  Rekonštrukcia strešnej konštrukcie

Záver

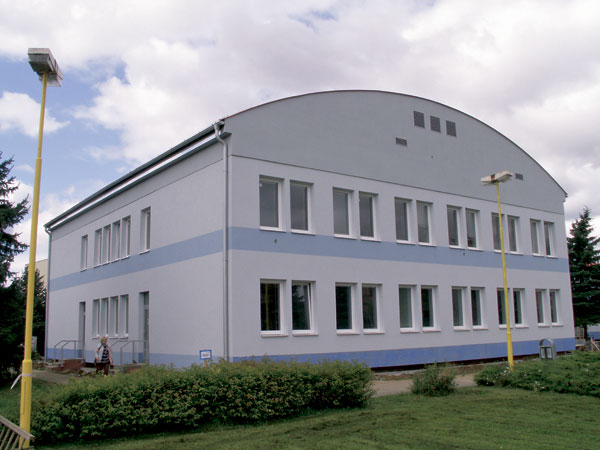

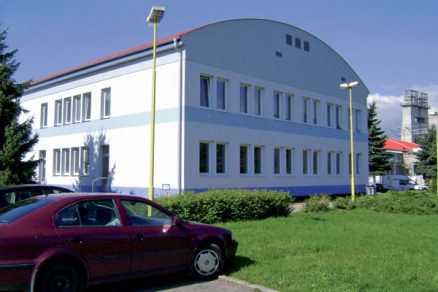

Riešenie opláštenia navrhla projekčná kancelária GG ARCHICO Uherské Hradiště. Rekonštrukciu fasády realizovala spoločnosť Stavebniny Kodrla z Huštěnovíc, certifikovaná firmou Fermacell. Na kompletnú rekonštrukciu zdravotného strediska nachádzajúceho sa na Veľkomoravskej ulici vyčlenila obec 14,5 milióna českých korún (594 505 eur). Časť stavebných prác, a to zateplenie obvodového plášťa, výmena vstupných dverí a všetkých okenných konštrukcií sa realizovala už v jarných mesiacoch. Nasledovala rekonštrukcia strešnej konštrukcie (obr. 9). Súčasťou rekonštrukcie boli aj terénne úpravy, rekonštrukcia chodníkov a realizácia mestského mobiliáru (obr. 10 a 11).

TEXT: Peter Šovčík
FOTO: Fermacell GmbH

Peter Šovčík je externým konzultantom firmy Fermacell GmbH, organizačná zložka Praha.
