Napojenie okien a dverí na hydroizoláciu bez rizika zatekania
Pracovná skupina zložená zo zástupcov firiem Temopan, Axter, Siga, ACO a cechu KPT vypracovala technický materiál, ktorý komplexne rieši problematiku napojenia otvorových výplní, ako sú vstupné dvere, balkónové dvere, posuvno-sklopné dvere (PSK), zdvižno-posuvné dvere (HS portál) a bezrámové posuvné systémy, na priľahlé stavebné a strešné hydroizolácie.
Materiál definuje požiadavky na výškové ukončenie napojenia hydroizolácie v závislosti od výškového usporiadania vonkajších a vnútorných pochôdznych plôch, rozmerov odvodňovacieho žľabu a miery vystavenia otvorovej výplne poveternostným vplyvom.
Napojenie výplní na stavebné konštrukcie predstavuje súbeh viacerých technických a rozmerových požiadaviek stanovených normatívnymi predpismi. Hlavnou normovou požiadavkou (ČSN 73 1901-3:2024, STN 73 1901:2026 Navrhovanie striech a ČSN 74 6077:2026 Okná a dvere – požiadavky na zabudovanie) je vyvedenie hydroizolácie do výšky 150 mm nad hornú hranu vodorovnej hydroizolácie nad plochou odvádzajúcou zrážkovú vodu.
Pri dodržaní zásad uvedených v tomto materiáli je možné znížiť požadovanú výšku vyvedenia hydroizolácie. Uvedené odporúčania vychádzajú zo zahraničných predpisov, najmä z normy ÖNORM B 3691, vydanie z 1. februára 2019, a smerníc RAL IFB-Richtlinie Bauwerksabdichtung.
Projekt musí riešiť štandardný rez spodným napojením, prechody na ostenie a fasádu, umiestnenie HS portálu (v líci fasády alebo zapusteného v ostení), chránenú alebo nechránenú polohu portálu a overenie odvodu dažďovej vody žľabom z hľadiska hydroizolácie. Detailné výkresy musia byť včas poskytnuté realizátorom.
Realizačné firmy (montážnici okien, pokrývači, klampiari, stavební pracovníci a pod.) sú zodpovedné za vykonanie svojich prác v súlade s projektom a normami a mali by poznať požiadavky vyplývajúce z uzatvorenej zmluvy o dielo. Platí to najmä pri koordinácii osadenia otvorových výplní vo vzťahu k vonkajším a vnútorným vodorovným konštrukciám.
Pri posudzovaní polohy otvorovej výplne z hľadiska výšky napojenia hydroizolácie platí toto rozdelenie:
Chránené polohy
Sú také, ktoré majú prístrešky alebo rovnocenné stavebné opatrenia, ktorých presah smerom dopredu je minimálne 100 % a bočný presah minimálne 50 % výšky prístrešku. Pri mimoriadne exponovaných polohách, napríklad pri samostatne stojacich budovách vystavených prevládajúcemu smeru vetra alebo v horských priesmykoch, je potrebné vykonať individuálne posúdenie.
Čiastočne chránené polohy
Sú také, ktoré majú prístrešky alebo rovnocenné stavebné opatrenia, ktorých presah smerom dopredu je minimálne 50 % výšky prístrešku a bočný presah minimálne 25 % jeho výšky.
Nechránené polohy
Sú také, ktoré nemajú žiadne ochranné stavebné opatrenia.
Spodný vodorovný rámový profil otvorovej výplne musí byť po celej dĺžke podopretý priebežným podkladovým profilom. Lokálne podložky rámového profilu nie sú prípustné.
Vhodným materiálom na tieto účely je Purenit, ktorý spĺňa všetky požiadavky na podkladový profil. Spoj medzi podkladovým profilom a rámovým profilom výplne musí byť vzduchotesný, vodotesný a nenasiakavý, pričom jeho vlastnosti nesmú byť ohrozené vlhkosťou.
Musí byť umožnené natavenie vonkajšej hydroizolácie na Purenit. Podkladový profil musí byť odolný voči teplotám nad 100 °C, chemikáliám a ropným produktom (syntetické oleje, benzín, nafta), ako aj voči hnilobe a škodcom.

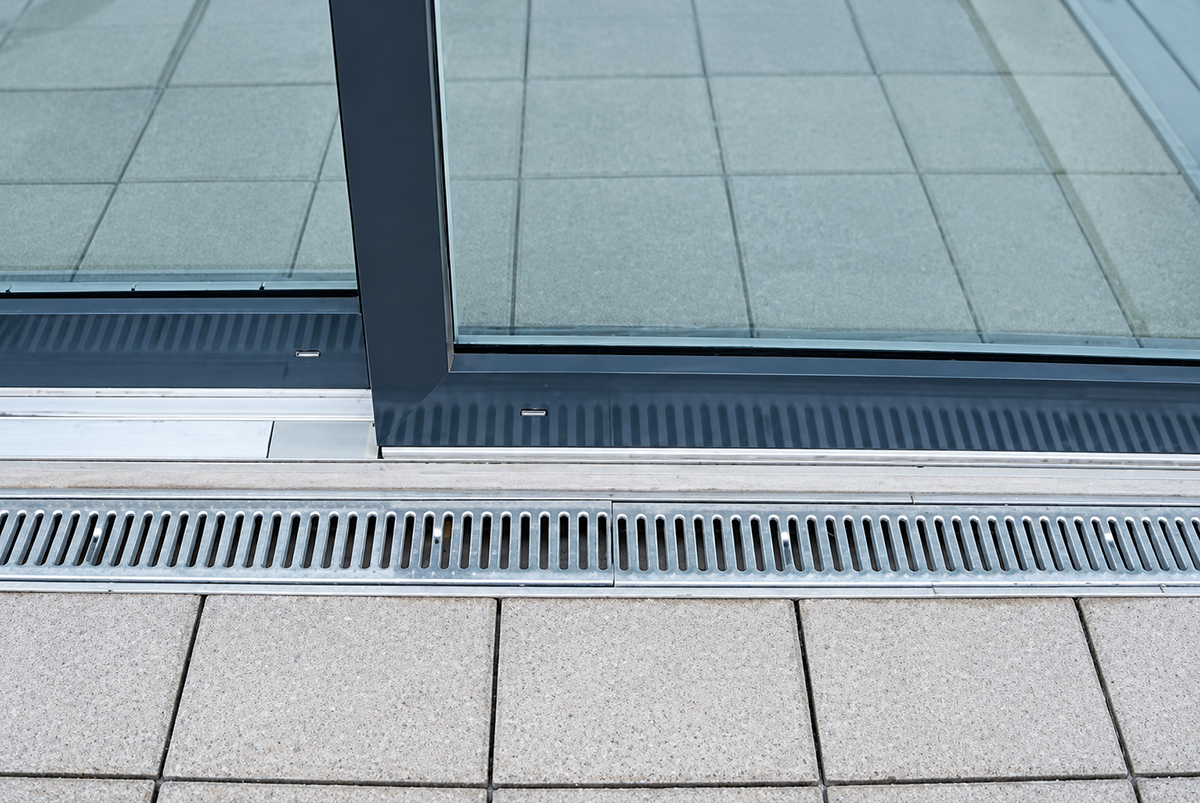

Návrh rozmerov odvodňovacích žľabov s priepustnými roštovými krytmi (ďalej len „žľaby“) slúži výhradne na odvádzanie dažďovej vody dopadajúcej na otvorovú výplň. Na terasách, lodžiách a balkónoch musí byť odvodnenie zabezpečené na úrovni hydroizolácie aj na úrovni povrchu. Pri dimenzovaní sa vychádza z normy ČSN EN 12056-3.

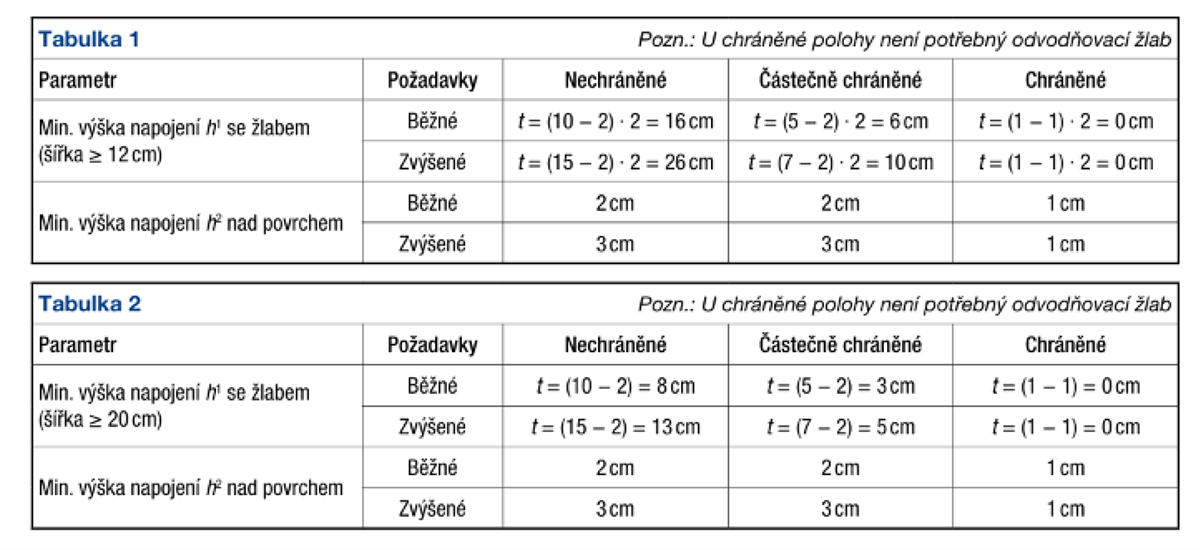

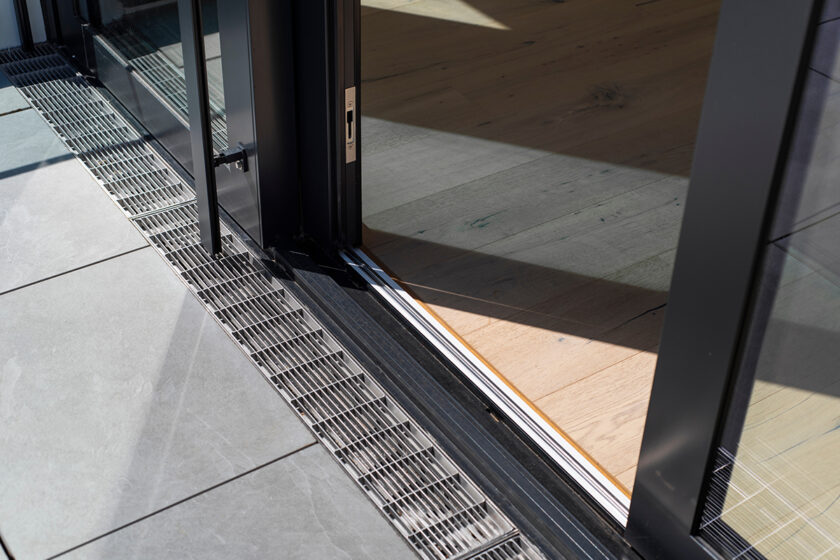

V nechránených a čiastočne chránených polohách musí byť šírka žľabu minimálne 12 cm. Pri terasách s roštovým povrchom (laty, dlažba) možno žľaby v chránených a čiastočne chránených polohách vynechať, ak je pod roštovým povrchom zabezpečený voľný odtok vody, šírka škáry medzi latami je minimálne 7 mm a podiel škár tvorí aspoň 5 % plochy roštu. Medzera pod roštovým povrchom musí mať výšku minimálne 2 cm.
Pri hydraulickom posúdení žľabu sa vychádza z normy ČSN EN 12056-3 „Vnútorná kanalizácia – Gravitačné systémy – Časť 3: Odvádzanie dažďových vôd zo striech – Navrhovanie a výpočet“. Celé posúdenie, respektíve návrh, odporúčame zveriť výrobcovi alebo dodávateľovi žľabov.
Účinná plocha A sa na tieto účely v prípade vetrom hnaného dažďa vypočítava ako 50 % zvislej plochy steny priliehajúcej k žľabu. Hydraulické posúdenie ďalej závisí od typu zvoleného priľahlého povrchu a jeho podkladových vrstiev (nepriepustné alebo priepustné).
Napojenie hydroizolácie na otvorovú výplň možno realizovať týmito spôsobmi:
- Priamo na profil výplne za predpokladu dostatočnej šírky profilu na napojenie. Za dostatočnú šírku sa považuje 35 mm pri zvislom profile a 50 mm pri vodorovnom profile.
- Priamo na rozširovacie alebo doplnkové profily, pričom nevyhnutnou podmienkou je ich vodotesné napojenie na rámový profil v oblasti pod požadovanou výškou napojenia.
- Pomocou napojovacej manžety, ktorá je vodotesne osadená na profily otvorovej výplne.
Napojenie hydroizolácie musí byť navrhnuté z hydroizolačných materiálov (pásov alebo tekutých hydroizolačných systémov) s rovnakou triedou životnosti, akú má hlavná hydroizolácia.
Ak sa napojenie realizuje prostredníctvom plechového lemovania, musí byť navrhnuté podľa normy ČSN 73 3610. Pri montáži kovových prvkov je potrebné zabezpečiť ich tepelnú dilatáciu pomocou škár alebo dilatačných prvkov.
Pri tekutých hydroizoláciách musí byť minimálna šírka napojenia 100 mm. Výnimku tvoria napojenia na otvorové výplne.
