Zabezpečenie stavebnej jamy polyfunkčnej budovy v Bratislave a jej zakladanie

Partneri sekcie:

Navrhnutá polyfunkčná budova sa nachádza v centre hlavného mesta v kontakte ulíc Vysoká a Poštová, južne od objektu Tatra Centrum na ploche bývalého parčíka a časti starších domov. Zvláštnosťou architektúry sú okná v tvare poštovej známky, čo korešponduje s názvom ulice, na ktorej sa nachádza. Špeciálne zakladanie sa projekčne spracovalo vo dvoch častiach. Prvá časť zahŕňa ochranu stavebnej jamy, kým v druhej časti je spracované hĺbkové zakladanie – pilóty.

Inžinierskogeologické pomery
Z geologického hľadiska ide o priestor dunajskej terasy pleistocénneho veku. Výška budúceho staveniska je na úrovni priemerne 151,95 m n. m a vďaka navážkam má rovinatý charakter. Hlavnou akumuláciou terasových sedimentov sú štrky, pod ktorými sa v podloží vyskytujú neo­génne súvrstvia panónu v piesčitom aj v ílovitom vývoji. Mocnosť štrkov sa smerom k Obchodnej ulici zmenšuje a miestami celkom chýba. Orientačným prieskumom sa zistili zložité základové pomery. Jednotlivé litologické vrstvy v priestore staveniska nie sú uložené horizontálne. Rozhranie štrku a neogénu je také premenlivé, že nemožno očakávať rovnakú kvalitu základovej pôdy na založenie objektov.

Neogénny komplex tvorí striedanie vrstiev viacerých typov súdržných zemín (íl a íl piesčitý  s vysokou plasticitou) a nesúdržných zemín (piesok hlinitý až ílovitý). Hladina podzemnej vody sa nachádza približne 8 až 9 m pod terénom. Podľa chemickej analýzy voda obsahuje zvýšené množstvo síranov a je mierne agresívna k betónovým konštrukciám.

Paženie stavebnej jamy
Účelom paženia je staticky zabezpečený a tesný výkop stavebnej jamy so suchou základovou škárou, znižovanie hladiny podzemnej vody pre hotelovú časť a statický zabezpečený výkop pre budovu administratívy bez požiadavky na vodotesnosť.

Ochrana stavebnej jamy je zabezpečená pod hotelovou časťou pomocou dočasnej pažiacej konštrukcie, ktorá je navrhnutá vo forme vodiacich múrikov, podzemnej pilótovej steny (PPS), tzv. tryskovej injektáže, záporového paženia, dočasných trojlanových kotiev, štvorlanových kotiev, vzpier, dočasného kotevného venca a rozperného rámu.

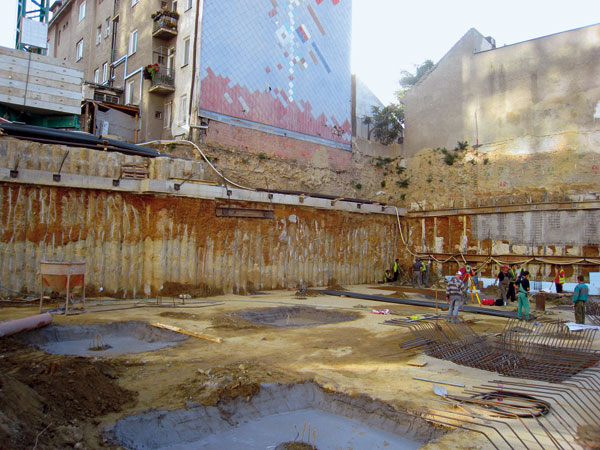

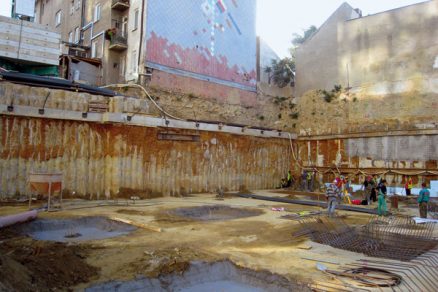

V úsekoch mimo tesného kontaktu so susednými budovami bola zhotovená PPS  z prerezávaných pilót s priemerom 620 mm v celkovej dĺžke 5 531,4 m. Ide o systém primárnych pilót, ktoré sú nevystužené, a sekundárnych, ktoré sa zarezávajú do primárnych a sú vystužené tak, aby zabezpečovali prenos všetkých zaťažení.

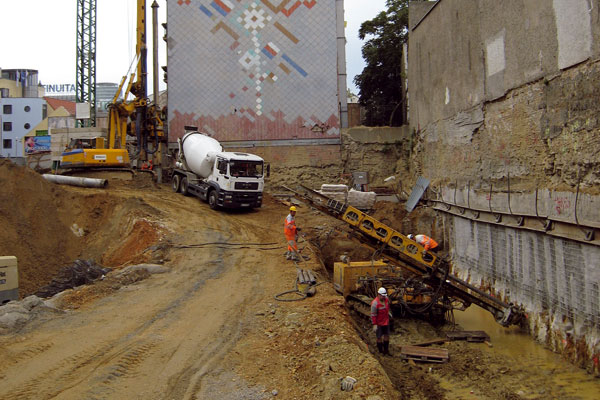

Záporová stena je aplikovaná na južnej strane stavebnej jamy pozdĺž pôvodnej zástavby domov. Pretože samotné zápory sú ohybovo nedostačujúco tuhé, je tam aplikovaný kotevný systém vo dvoch radoch. Systém zemných kotiev pozdĺž Vysokej ulice sa nahradil oceľovými vzperami na vnútornej strane stavebnej jamy pre blízkosť podzemných garáži priľahlého Tatra Centra.

Pre stavebnú jamu pod administratívnou časťou sa navrhlo taktiež paženie typu PPS z pilót s priemerom 620 mm, pričom nejde o prerezávané pilóty, pretože vzdialenosť medzi nimi je 700 mm. Táto časť sa nachádza nad hladinou podzemnej vody a pažiaca konštrukcia nemusí byť vodotesná.

Styky paženia v miestach lomov a výškových skokov hlavy paženia a styku dvoch variantov paženia sú pretesnené nevystuženými tesniacimi pilótami z nízkopevnostného betónu.
Na odvodnenie stavebnej jamy sú navrhnuté štyri zberné studne z betónových skruží s priemerom 1 200 mm a hĺbkou 2,5 m.

Vzhľadom na rozdielne nároky na vodotesnosť paženia, ako aj výškový rozdiel hĺbky výkopu sú obe časti stavebnej jamy oddelené pažiacou a vodotesnou stenou z PPS.

Hĺbkové zakladanie – pilóty

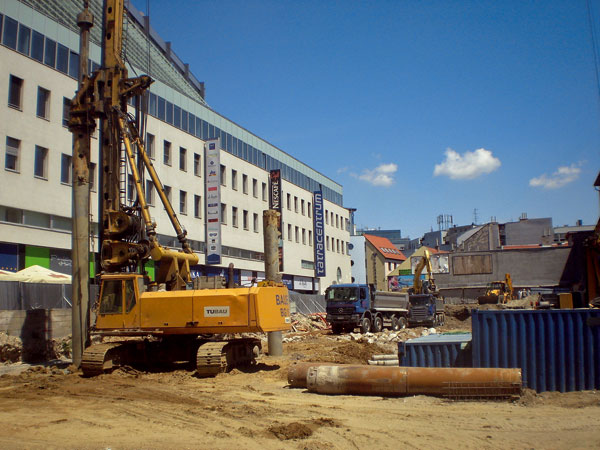

Pre hĺbkové zakladanie sa navrhli pilóty tak, aby preberali 100 percent zaťaženia z hornej stavby. Pilóty sa vŕtali v priemere 600 a 900 mm a v dĺžkach 8 až 11 m.

Tak ako každá stavba, ani táto sa nezaobišla bez problémov, ktoré patria ku každodennému životu stavbárskej profesie. Častou prekážkou pri hĺbení stavebných jám v centre mesta sú pivničné priestory a iné podzemné konštrukcie, ktoré tu zostali po bývalej zástavbe. Aj v prípade zakladania polyfunkčnej budovy sa počas realizácie vrtných prác navŕtali pivničné priestory.

Ďalším obmedzujúcim prvkom vyplývajúcim z umiestnenia stavby v centre bol prístup na stavenisko, ktorý bol možný len z Obchodnej ulice. Keďže na stavenisku sa súbežne realizovali zemné a betonárske práce, bolo nevyhnutné tieto faktory skĺbiť, čo kládlo vysoké nároky na koordináciu prác vzhľadom na obmedzený priestor staveniska. Projektom špeciálneho zakladania Polyfunkčnej budovy Vysoká – Obchodná sa preukázala vysoká odbornosť a skúsenosti zhotoviteľa v zakladaní v mestskej zástavbe.

Ing. Marek Fábry, Mgr. Tatiana Horňáková
Foto: Tubau, a. s.


Marek Fábry je špecialista na technickú prípravu výroby spoločnosti Tubau, a. s., Divízia špeciálne zakladanie.
Tatiana Horňáková je referentka technickej prípravy výroby a geológie spoločnosti Tubau, a. s., Divízia špeciálne zakladanie.



Článok bol uverejnený v časopise Inžinierske stavby/Inženýrské stavby.
