Nový rad tlakovo nezávislých regulačných ventilov

28. apríla 2015

Partneri sekcie:

Spoločnosť Schneider Electric prichádza s novým radom tlakovo nezávislých regulačných ventilov, ktoré rozširujú portfólio produktov divízie Building. Tlakovo nezávislé regulačné ventily VP223R a VP224R sú určené na použitie v hydraulických systémoch vykurovania a chladenia. Tento inovatívny rad vyvažovacích a regulačných ventilov zabezpečí stabilný hydraulický prietok nezávisle od akejkoľvek zmeny tlaku v systéme. Ventily majú nastaviteľný maximálny prietok.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

Stabilný hydraulický prietok nezávislý od akejkoľvek zmeny tlaku!

Nastavuje sa ručne pomocou dodávaného nastavovacieho nástroja. Po nastavení bude proporcionálny pohon regulovať prietok ventilu v rozpätí 0 – 100 %. Bez pohonu môže byť ventil prevádzkovaný ako automatický vyvažovací ventil na obmedzenie prietoku. Na ventil je možné inštalovať spojité elektromotorické pohony MP200 alebo termoelektrické pohony MP140 v prípade veľkostí od DN15 po DN32 a spojité elektromotorické pohony AVU pri DN40 a DN50.

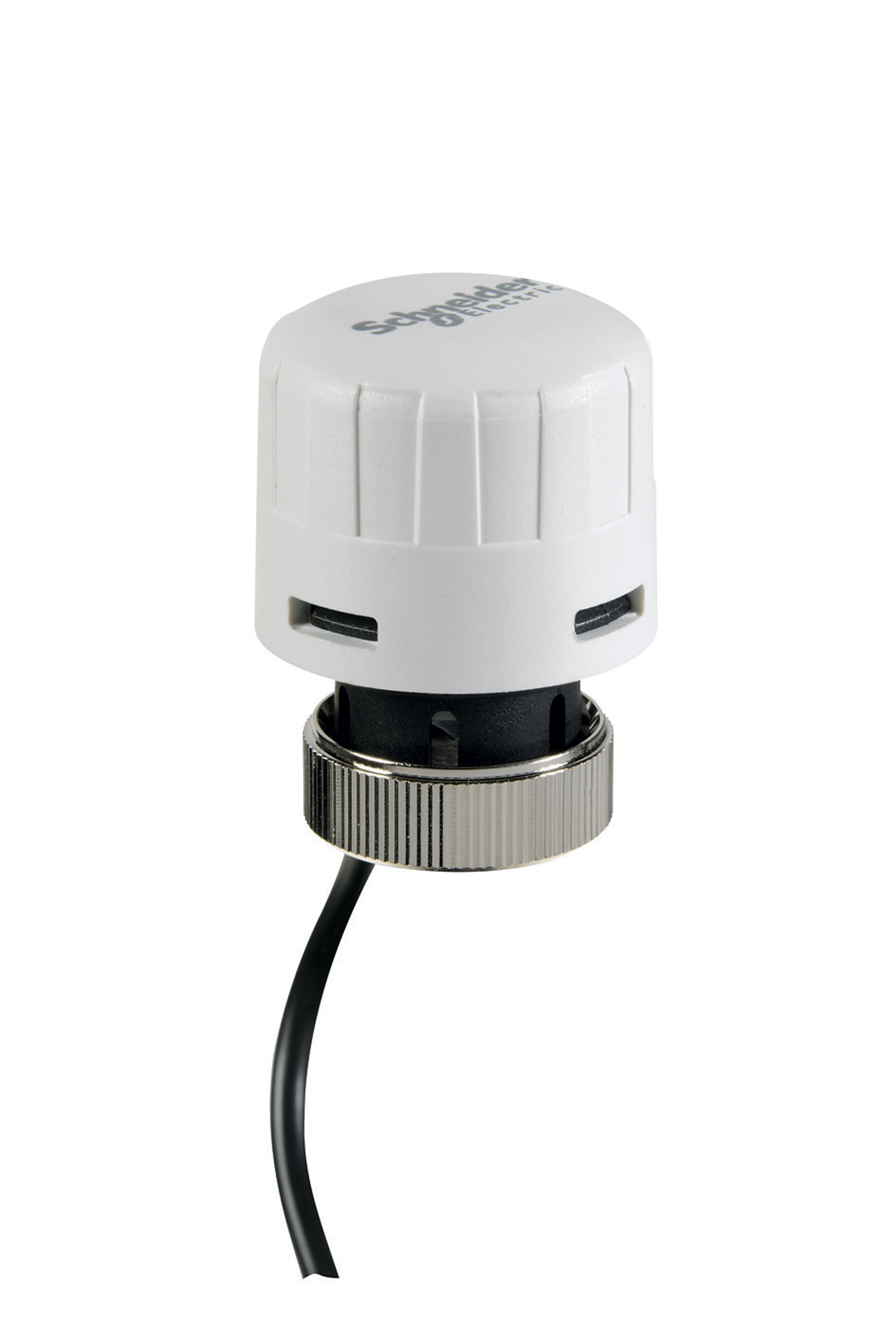

DN15-32 s termoelektrickým pohonom MP140

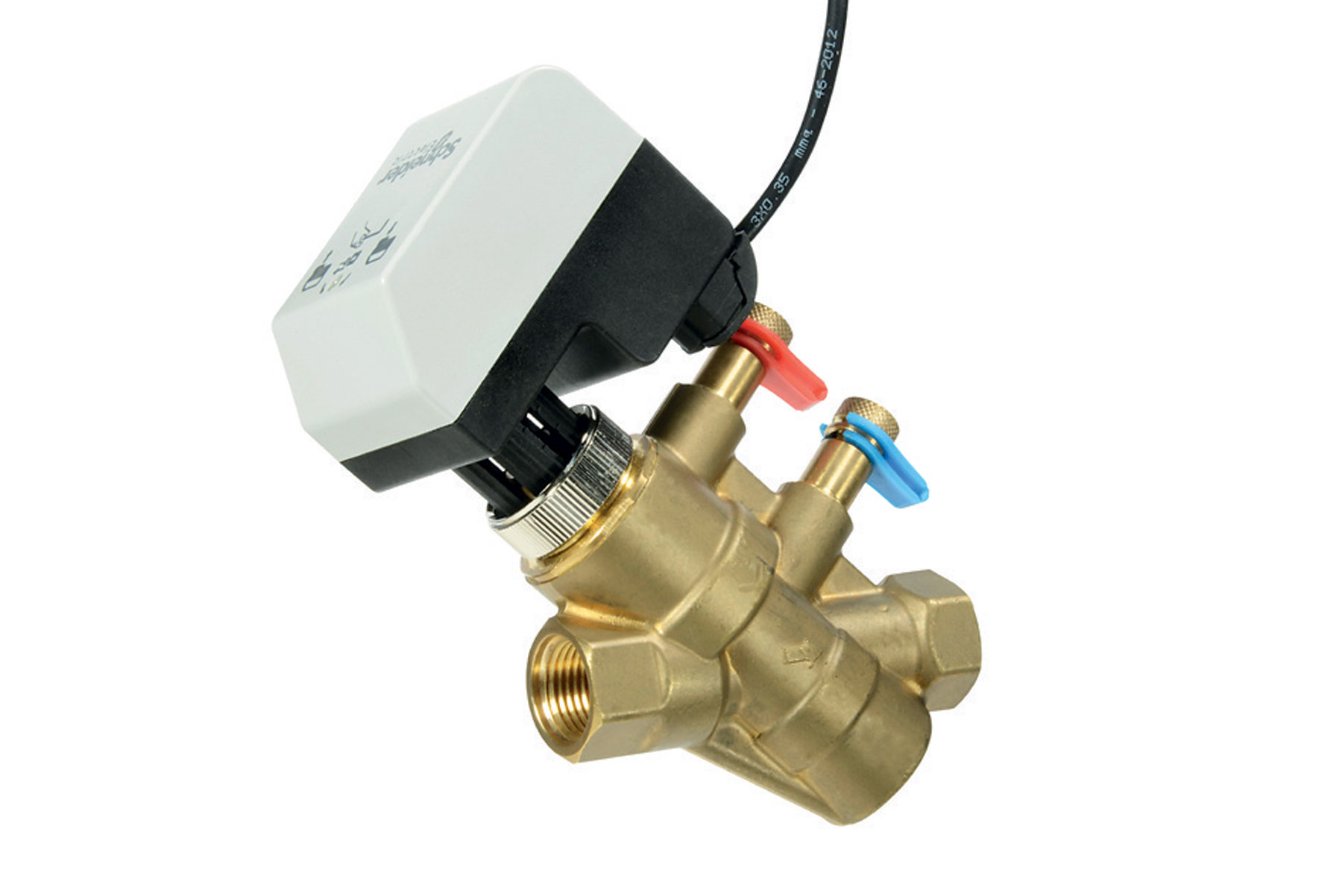

DN15-32 s elektromotorickým pohonom MP200

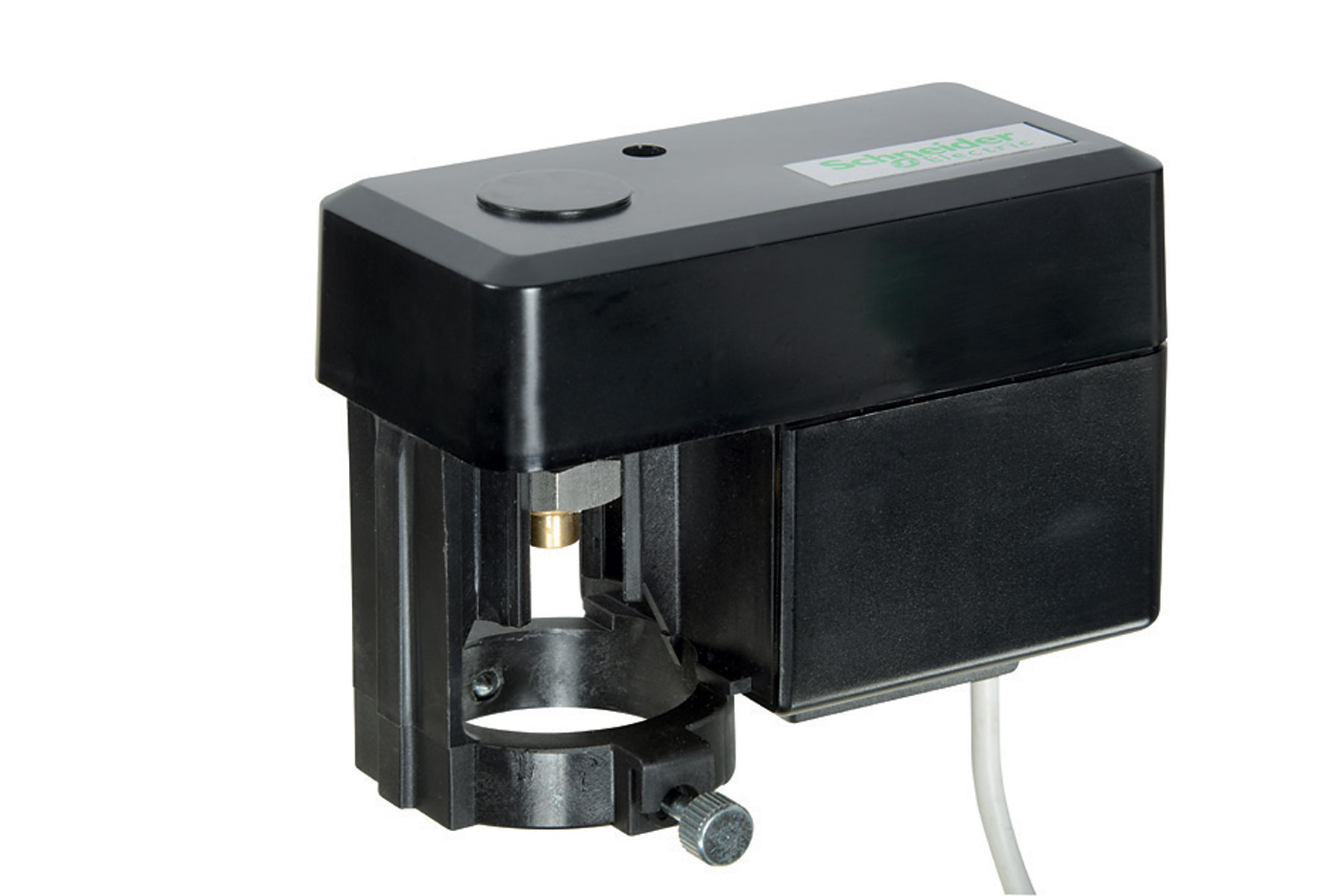

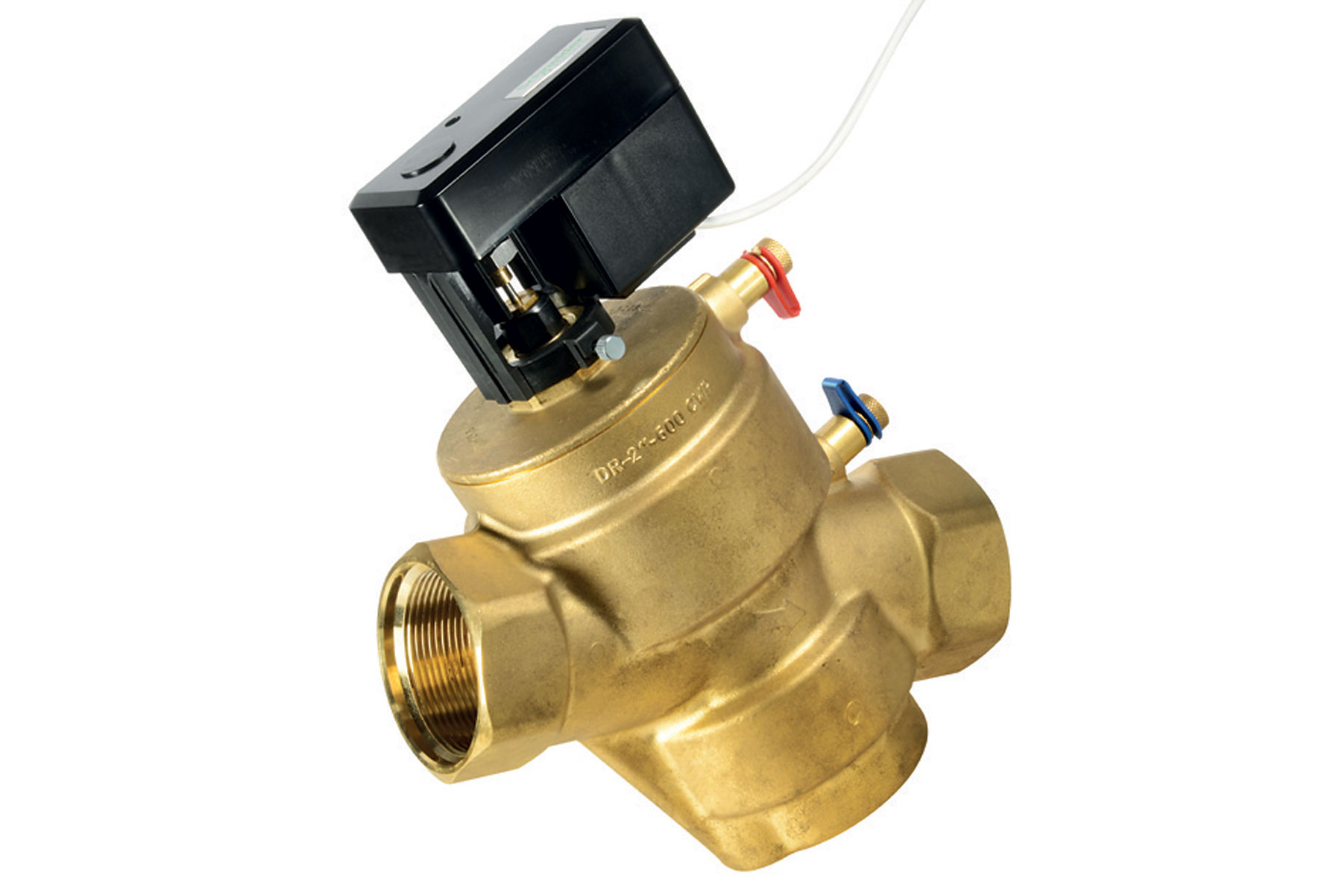

DN40-50 s elektromotorickým pohonom AVU…

Kľúčové vlastnosti

Jednoduché prednastavenie prietoku – Pomocou nástroja dodávaného s každým ventilom nastavíte požadovaný maximálny prietok.
Regulátor diferenčného tlaku – Integrovaný regulátor diferenčného tlaku udržuje konštantný tlakový rozdiel na ventile a reguluje prietok média nezávisle od akéhokoľvek kolísania vstupného tlaku v systéme.
Priame meranie prietoku – Integrovaná Venturiho trubica umožňuje priame a presné meranie prietoku pomocou tlakomeru alebo ručného merača prietoku. Požadovaný prietok je možné nastaviť s presnosťou ±3 %.
Plné riadenie – V pásme pracovného tlakového rozsahu ventilu má pohon plnú kontrolu nad ventilom bez ohľadu na prednastavenia prietoku tak, aby bol poskytnutý očakávaný a stabilný prietok.
Odnímateľná kazeta – Kazetu je možné vybrať a ventil zaistiť pomocou nastavovacieho nástroja (na prednastavenie prietoku), čo umožní voľné prepláchnutie potrubia.

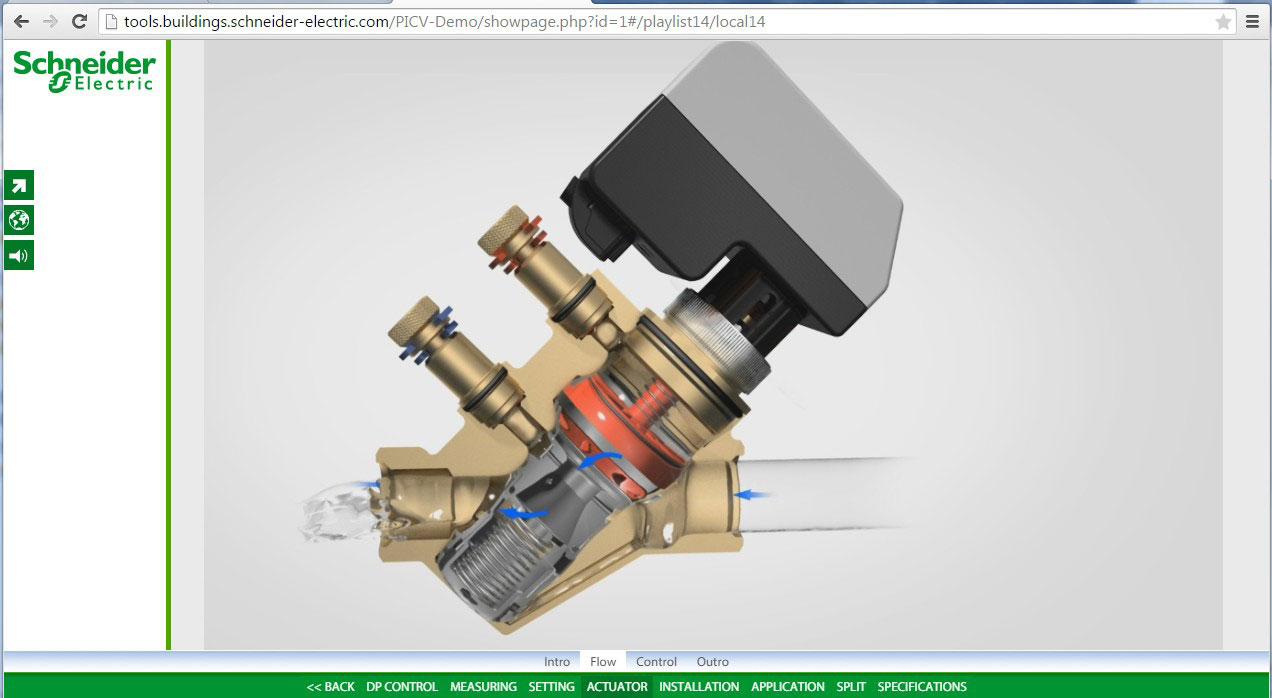

Video prezentácia tlakovo nezávislých regulačných ventilov:

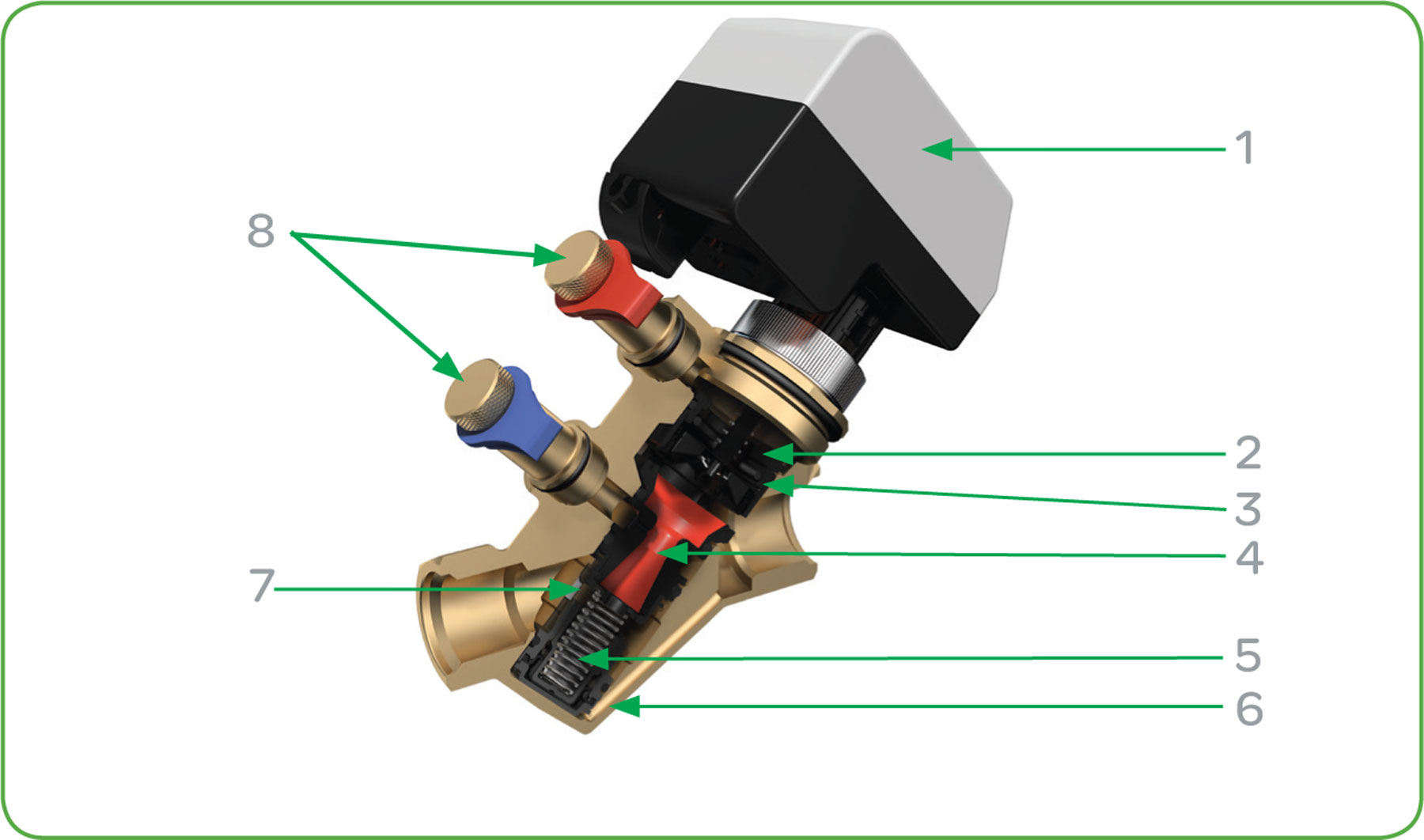

Detail zostavy:

Pohon – Možnosť výberu termoelektrického Vyp./Zap. alebo spojitého elektromotorického pohonu
Jednotka prednastavenia prietoku – Radiálne nastavený max. prietok nezhoršuje lineárny zdvih ventilu
Vstupný otvor – Upravovaný nástrojom na prednastavenie max. prietoku
Venturiho otvor – Na priame meranie prietoku
Regulátor diferenčného tlaku – Stabilizuje prietok proti kolísaniu vstupného tlaku
Puzdro ventilu – DZR mosadz, PN25
Výstupný otvor – Nastavovaný regulátorom diferenčného tlaku
Meracie body – Na overenie prietoku

Nastavenie maximálneho prietoku ventilu

Ventily je možné jednoducho ručne nastaviť pomocou dodávaného nástroja.
Existujú 3 spôsoby nastavenia prietoku ventilu:

pomocou grafov z technickej dokumentácie (presnosť 7 %),
pomocou tabuliek a merania na Venturiho otvore (presnosť 7 %),
zadaním Kvm ventilu do digitálneho merača prietoku (presnosť 3 % bez použitia tabuliek).

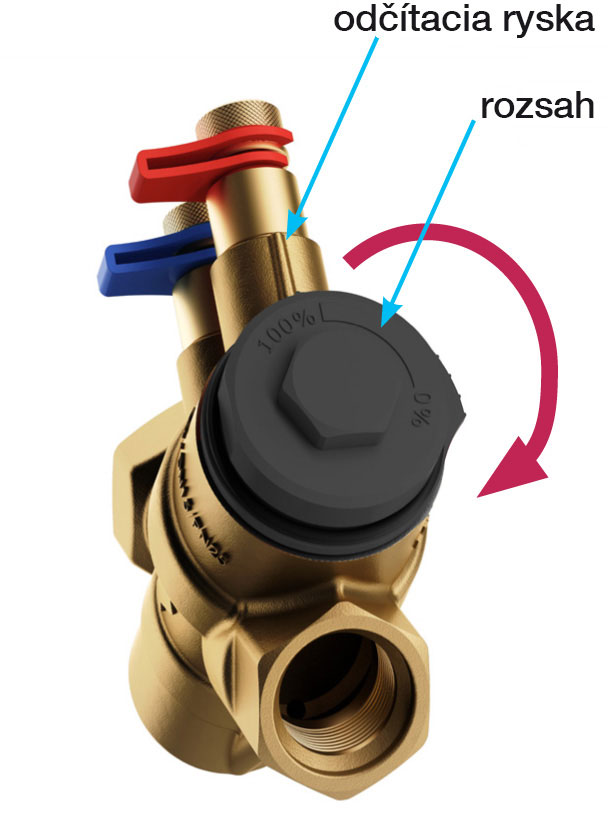

Obr. Nastavenie prietoku

Integrovaná Venturiho trubica

Integrovaná Venturiho trubica je výnimočným prvkom na tlakovo nezávislých regulačných ventiloch VP223R/VP224R. Umožňuje veľmi presné meranie prietoku. Presnosť merania prietoku vplýva na vyváženie pri uvádzaní do prevádzky a zaistenie správnej hydraulickej regulácie, v súlade s režimom riadenej sústavy.

Odnímateľná kazeta

Najzraniteľnejšou časťou konštrukcie tlakovo nezávislých regulačných ventilov je množstvo malých priechodov a vyrovnávacích častí vo vnútri ventilu, ktoré sa môžu potenciálne upchať nečistotami v systéme. V štandardných inštaláciách s tlakovo nezávislými regulačnými ventilmi sa odporúča použitie tzv. by-passu, aby ventily neboli vystavené nečistotám média pri preplachu a médium mohlo voľne pretekať okolo ventilu. Ventily VP223R/VP224R majú odnímateľnú prietokovú kazetu. Nástroj na nastavenie maximálneho prietoku zároveň slúži aj ako záslepka, keď je kazeta odobratá. Takto je možné vykonávať vyplachovanie potrubia bez nutnosti inštalácie by-passu. Rovnako ako ostatné regulačné ventily, i tlakovo nezávislé regulačné ventily by mali byť vždy doplnené filtrami.

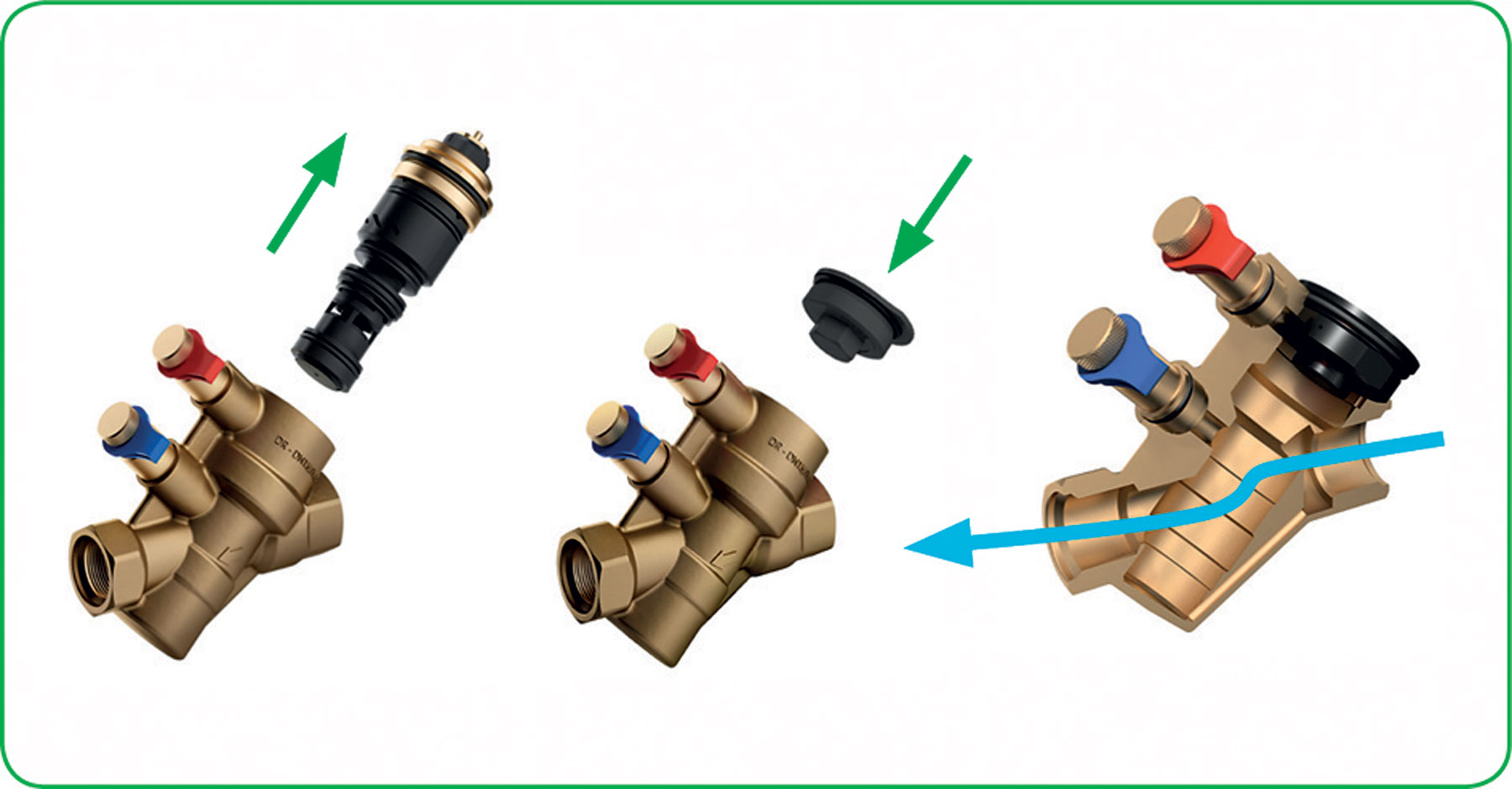

Obr. Vybratie kazety

Plné riadenie

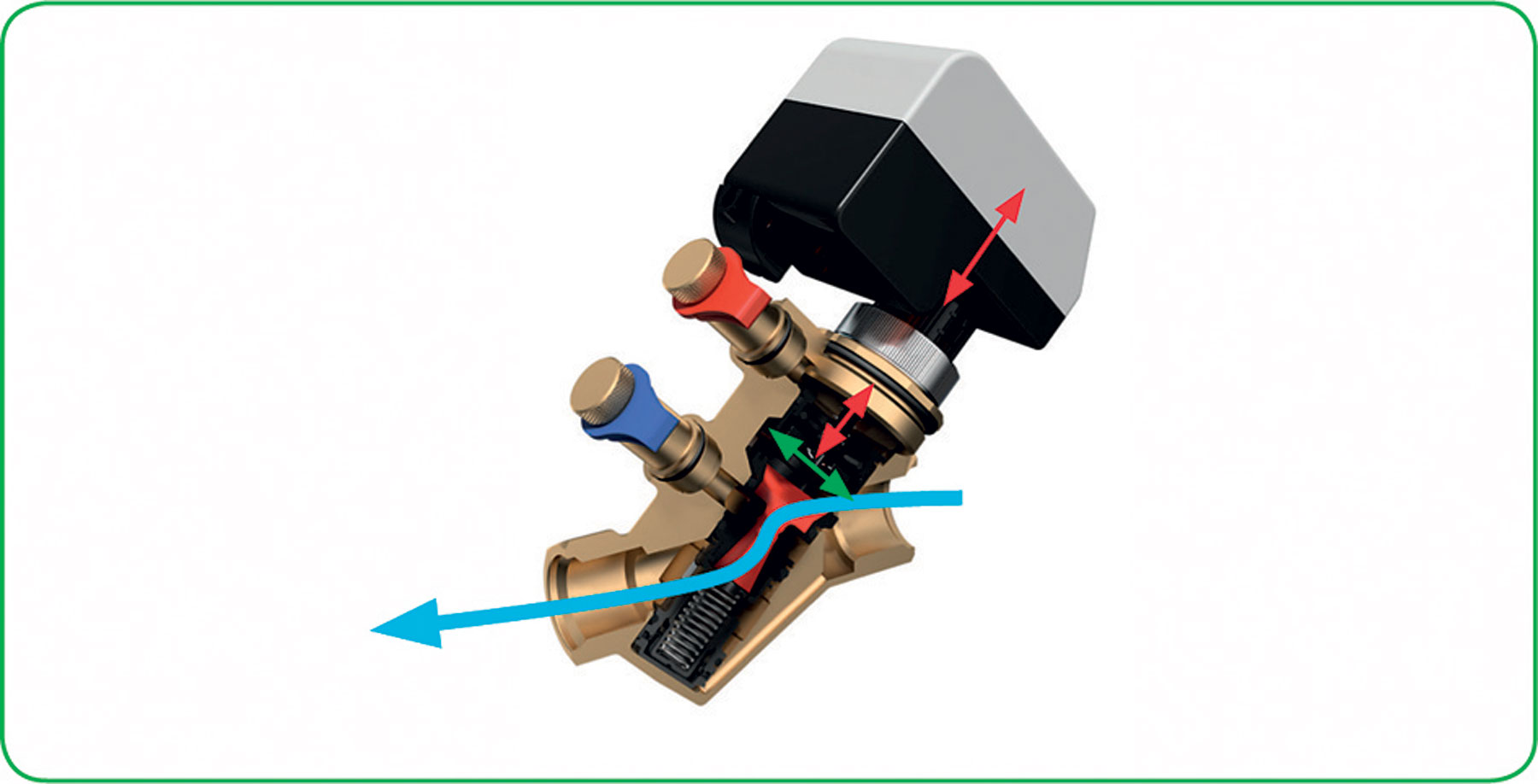

Prietok sa prednastavuje radiálne (zelená šípka), prednastavenie je teda nezávislé od lineárnej riadiacej funkcie pohonu a obmedzovača ventilu (červené šípky). V spolupráci s regulátorom diferenčného tlaku má pohon plnú kontrolu nad prietokom ventilu.

Obr. Regulácia ventila

Regulátor diferenčného tlaku

Regulátor zaisťuje konštantný diferenčný tlak v pásme prednastaveného prietoku. Na správne fungovanie ventil vyžaduje kolísanie tlaku v rozpätí od 30 kPa do 400 kPa. V tomto rozsahu udržuje ventil konštantný prietok (Q_sized), nezávisle od vstupného tlaku. Ak tlak klesne pod 30 kPa, ventil sa správa ako klasický regulačný ventil bez vyvažovania.

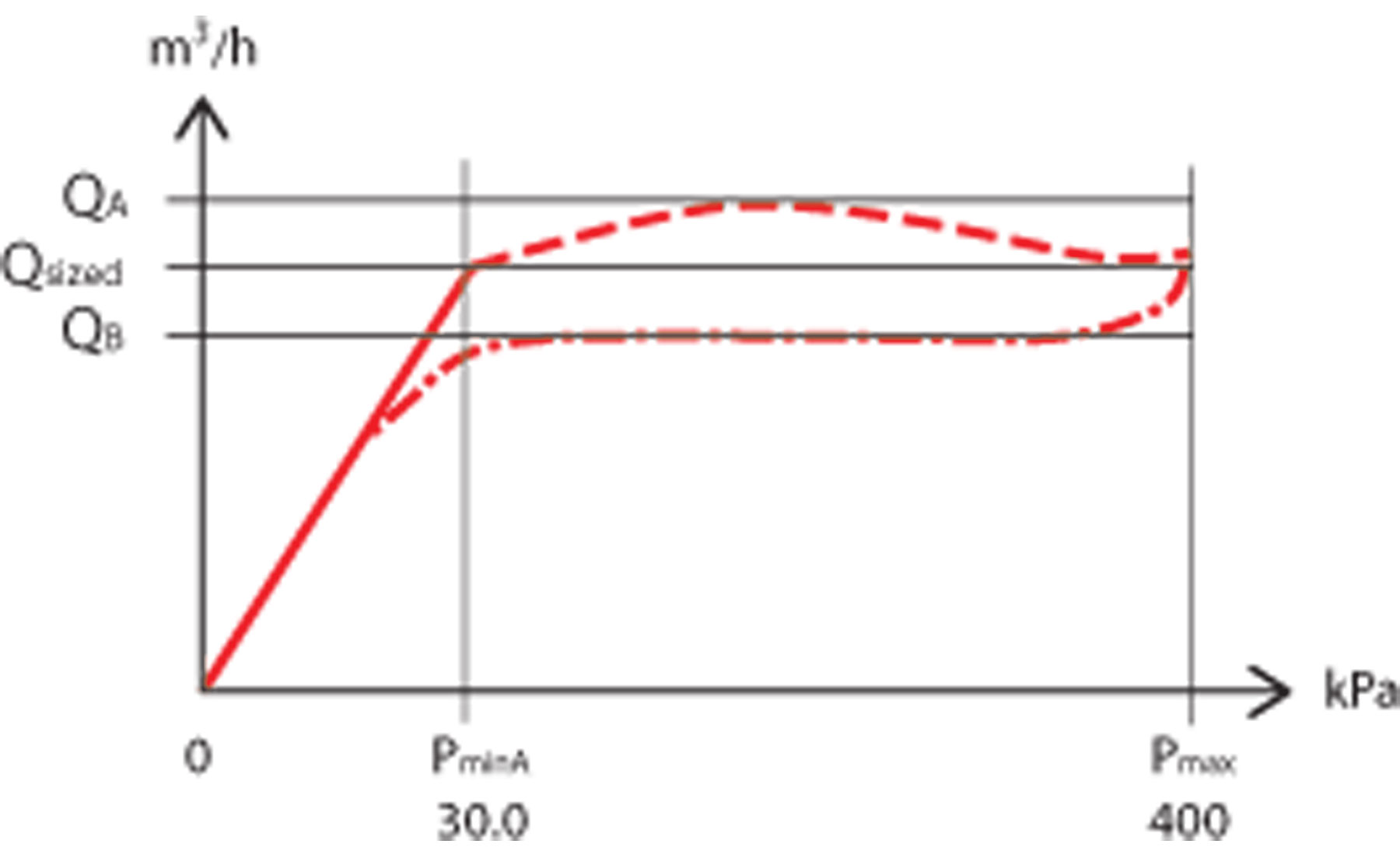

Obr. Stabilita prietoku

Riadenie stability prietoku

Ak je nastavený maximálny prietok, vstavaný regulátor tlaku zaistí, že tento nebude s VP233R/VP224R nikdy prekročený. Elektromotorické pohony budú regulovať prietok plynule pod touto nastavenou hodnotou. V tlakovom pásme, keď je vstupný tlak v rozpätí medzi od 30 kPa do 400 kPa, bude mať regulovaný prietok stabilný vstupný tlak. V rámci pracovného rozsahu (P_min a P_max) je zabezpečená vysoká presnosť (±7 %, v rozpätí QA – QB) na nastavenom prietoku.

Pohony určené na riadenie tlakovo nezávislých regulačných ventilov

Ponuka ventilov VP233R/VP224R je doplnená o termoelektrické i elektromotorické pohony.

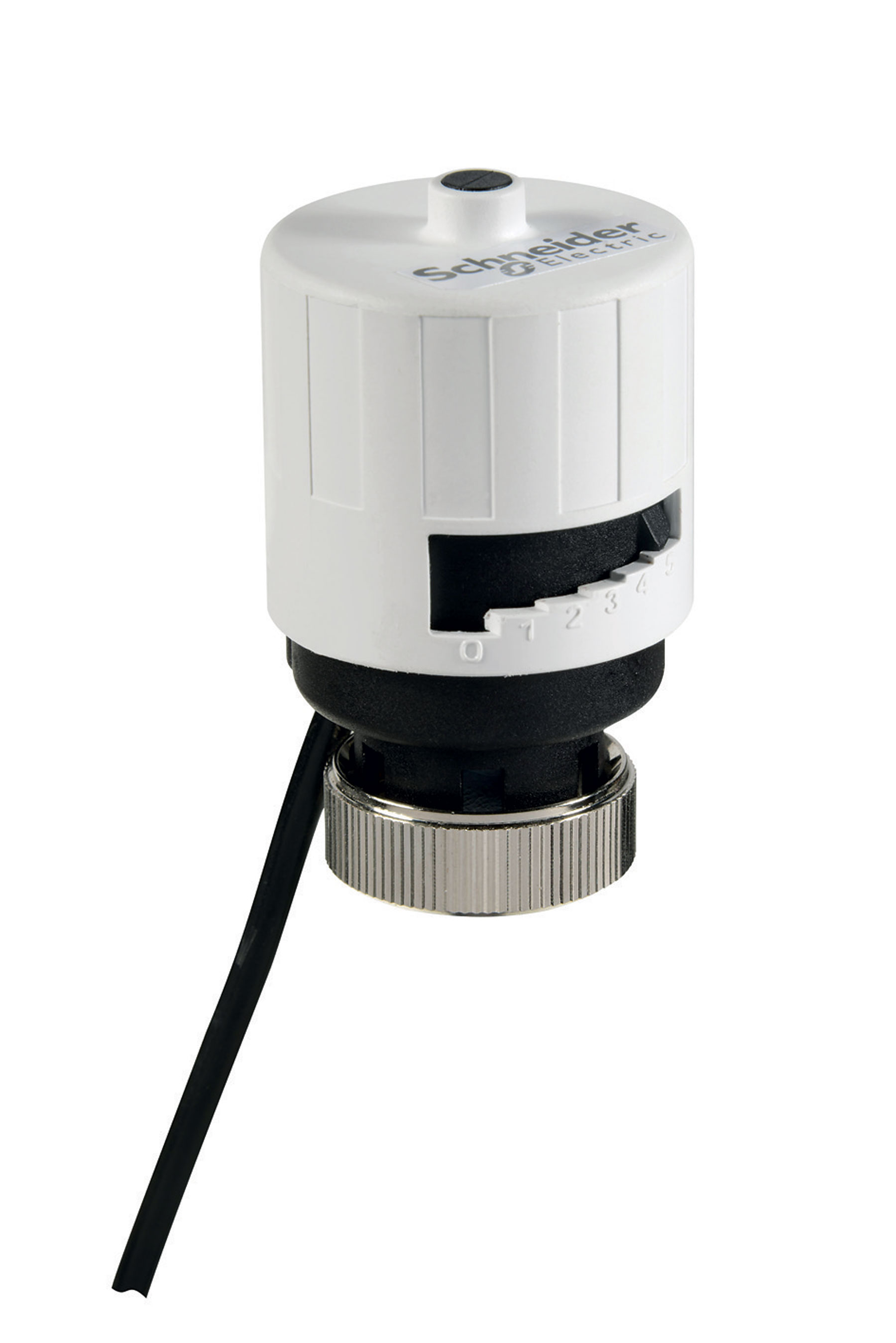

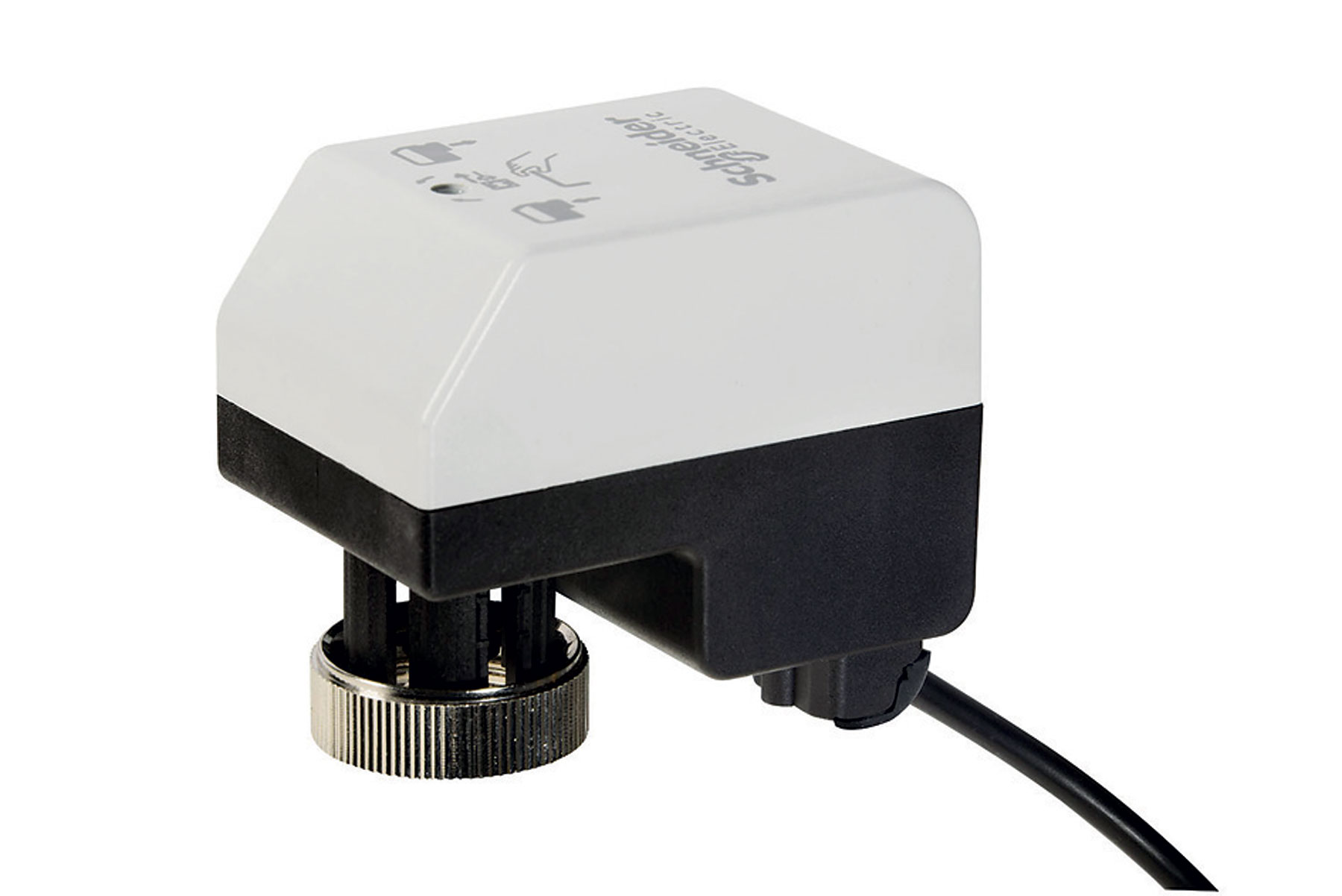

Termoelektrické pohony MP140 sú určené na dvojpolohové riadenie ventilov. Tieto pohony sú kompaktné a tiché. Dodávajú sa vo verzii 24 V a 230 V pre obe logiky riadenia, NC a NO (bez napätia, zatvorené/otvorené). Konštrukcia pohonu NC je v krytí IP54 a umožňuje montáž v akejkoľvek polohe. Elektromotorické pohony ponúkajú plynulé riadenie prietoku nezávisle od tlaku. Tieto pohony sú určené pre spojité riadenie 0-10 V napájané 24 V a pre 3-bodové riadenie vo verzii na 24 V a 230 V. Pri ventiloch DN15-32 sa používajú pohony MP140 a MP200 a pri ventiloch DN40-50 pohony AVU.
