Lokálne (decentralizované) vetracie jednotky v bytových a rodinných domoch a vo verejných budovách
Časopis TZB Haustechnik Rastúce nároky na energetickú efektívnosť budov a zvyšujúca sa vzduchotesnosť obálok stavieb výrazne menia prístup k vetraniu. Pri bytových a rodinných domoch, ale aj vo verejných budovách či v objektoch sociálnych služieb sa už nemožno spoliehať na náhodnú infiltráciu vzduchu alebo krátkodobé intenzívne vetranie oknami.
Cieľom je zabezpečiť kontinuálnu a kontrolovanú výmenu vzduchu so spätným získavaním tepla, ktorá obmedzí vlhkosť, zlepší kvalitu vnútorného prostredia a zároveň minimalizuje tepelné straty.
Popri klasických centrálnych systémoch s rozvodmi vzduchu sa v praxi čoraz viac uplatňujú lokálne (decentralizované) vetracie jednotky, ktoré riešia vetranie po miestnostiach alebo po menších zónach.
K ich hlavným výhodám patria jednoduchšia inštalácia, menšie zásahy do stavebných konštrukcií a veľmi dobrá použiteľnosť pri rekonštrukciách existujúcich objektov, kde je realizácia rozvodov často problematická alebo ekonomicky neefektívna.
Lokálne regeneračné jednotky – jednoduchá inštalácia, tichá prevádzka a nízka spotreba energie
Osobitnú skupinu v tejto oblasti tvoria malé lokálne jednotky fungujúce na princípe regenerácie tepla. Ich charakteristickým znakom je jednoduchá montáž – v typickom prípade postačuje prestup cez obvodovú stenu a prívod napájania 230 V.
Rovnako dôležitým parametrom je nízka hlučnosť prevádzky, ktorá umožňuje ich použitie aj v obytných miestnostiach, spálňach alebo v pobytových priestoroch bez negatívneho vplyvu na akustický komfort. Práve vďaka tejto kombinácii vlastností sa tento typ zariadení stáva vhodným riešením nielen pre novostavby, ale najmä pre rekonštrukcie bytov, rodinných domov, panelových bytov či verejných objektov.

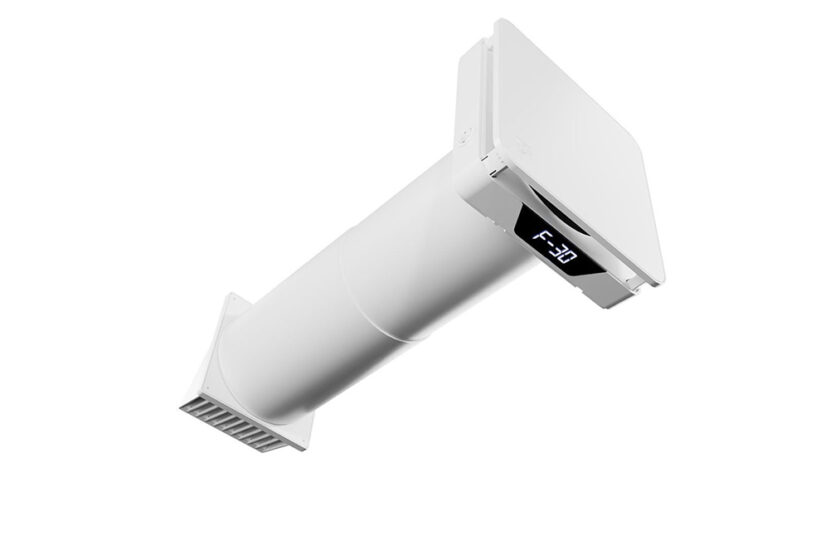

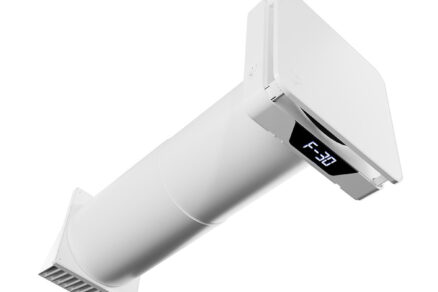

Typickým predstaviteľom tejto kategórie je lokálna regeneračná jednotka NARAH (obr. 1), ktorá funguje v reverzibilnom režime s využitím keramického výmenníka tepla.
V pravidelných intervaloch dochádza k zmene smeru prúdenia vzduchu – v jednej fáze sa keramické jadro zohrieva teplým odpadovým vzduchom z interiéru, v druhej fáze odovzdáva akumulované teplo privádzanému čerstvému vzduchu z exteriéru. Tento princíp umožňuje dosahovať vysokú účinnosť spätného získavania tepla pri veľmi kompaktných rozmeroch zariadenia.
Jednotka je vybavená EC motorom, ktorý zabezpečuje minimálnu spotrebu elektrickej energie pri stabilnej a tichej prevádzke. K dispozícii sú štyri stupne prietoku 15, 30, 45 a 60 m³/h, čo umožňuje prispôsobiť výkon veľkosti a funkcii miestnosti. Prestup cez stenu je riešený potrubím DN 160 s dĺžkou 0,49 m, s možnosťou predĺženia až na 0,7 m podľa hrúbky obvodovej konštrukcie.
Z hľadiska vybavenia obsahuje jednotka filter privádzaného vzduchu a v základnej dodávke je zahrnutá biela exteriérová plastová krytka spolu s bezdrôtovým diaľkovým ovládačom. Prevádzka môže byť manuálna alebo automatická podľa integrovaného snímača vlhkosti. K dispozícii je aj režim nočného útlmu. Okrem štandardného regeneračného režimu umožňuje zariadenie aj ďalšie prevádzkové režimy, napríklad iba prívod alebo by-pass režim v kombinácii s ďalšími spárovanými jednotkami.

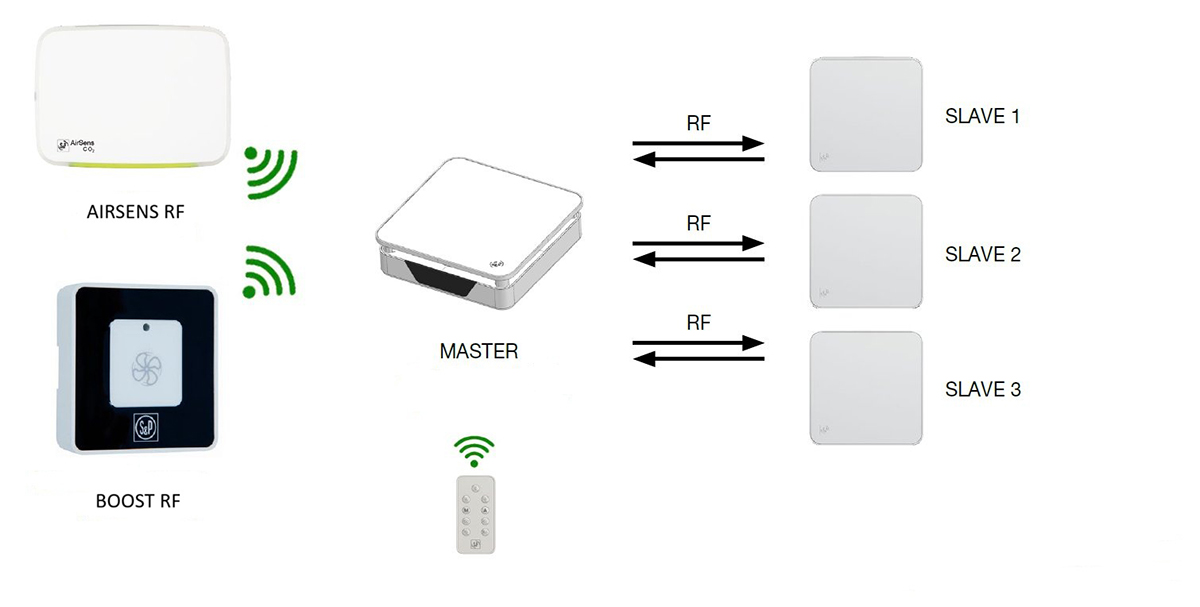

Z pohľadu návrhu systému je dôležitá aj možnosť bezdrôtového prepojenia viacerých jednotiek, ktoré potom pracujú v koordinovanom režime (obr. 2).

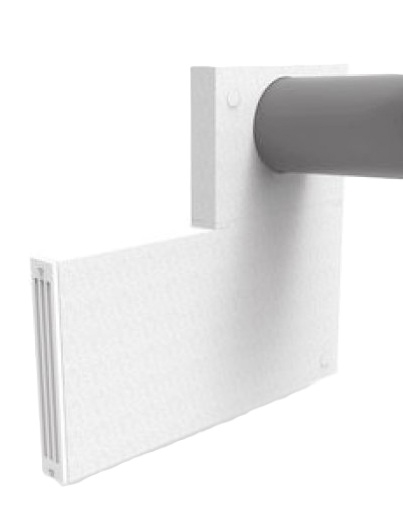

Systém možno rozšíriť aj o bezdrôtové tlačidlo boost alebo o snímače kvality vzduchu. Pri architektonicky citlivých riešeniach možno jednotku doplniť o skrytý fasádny prvok do ostenia, čím sa minimalizuje vizuálny zásah do exteriéru objektu (obr. 3).
Decentralizované jednotky s protiprúdovým výmenníkom – vyšší výkon pre celý byt alebo miestnosť
Popri malých regeneračných jednotkách sa v rezidenčných a verejných budovách uplatňujú aj decentralizované rekuperačné jednotky s protiprúdovým výmenníkom tepla. Tento prístup predstavuje kompromis medzi čisto lokálnym a plne centrálnym systémom – ponúka vyšší výkon a stabilnejšie prevádzkové parametre, no zároveň si zachováva jednoduchšiu inštaláciu bez potreby rozsiahlej siete rozvodov.

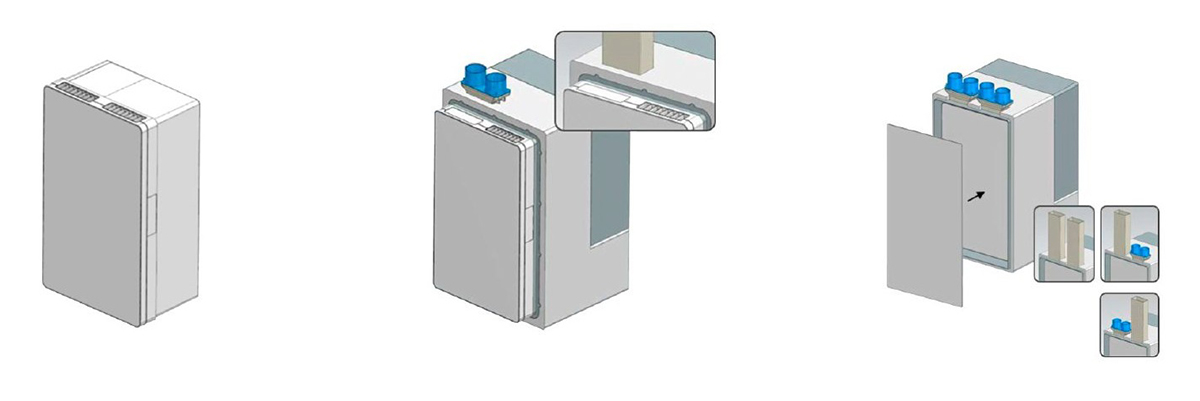

Príkladom takéhoto riešenia je rezidenčná vzduchotechnická jednotka TURAIS, navrhnutá na kontinuálne vetranie bytov, rodinných domov a vybraných typov verejných budov(obr. 4).

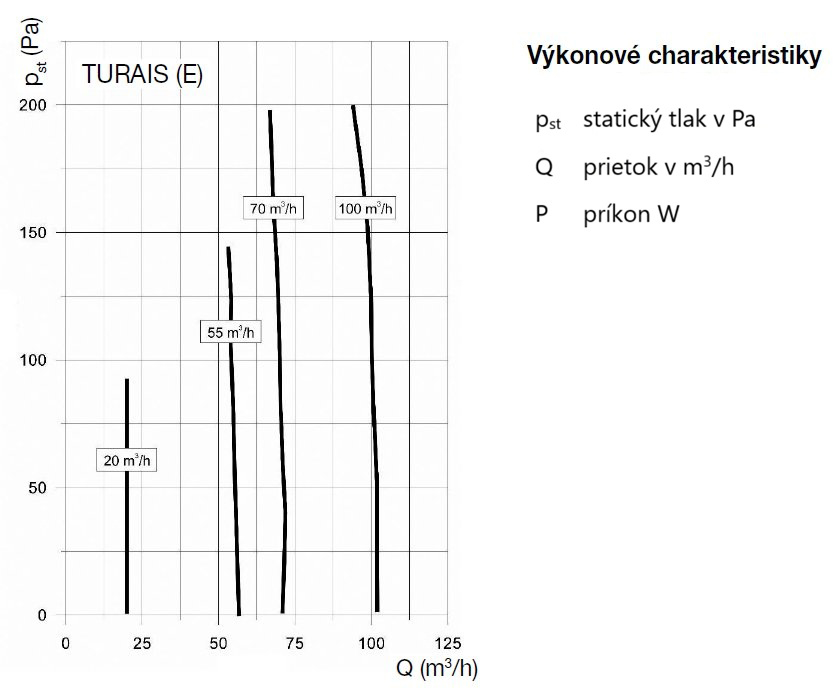

V porovnaní s malými regeneračnými jednotkami poskytuje vyšší výkon a širší rozsah pracovných bodov, čo je zrejmé aj z výkonových charakteristík používaných pri návrhu a dimenzovaní zariadenia. Tento prístup umožňuje presnejšie prispôsobiť systém potrebám konkrétneho objektu a vytvára väčšiu rezervu pre reguláciu.
Jednotka je vybavená EC ventilátormi, ktoré zabezpečujú nízku spotrebu elektrickej energie pri zachovaní stabilných prietokov vzduchu. Významnou výhodou je variabilita inštalácie – zariadenie je možné osadiť na stenu alebo v polozapustenom vyhotovení, resp. úplne zapustené osadiť do konštrukcie, čo uľahčuje jeho začlenenie do architektúry interiéru najmä pri rekonštrukciách. Pre inštaláciu je možné zvoliť montážne EPS boxy bez tepelných mostov.
Z technického hľadiska je zaujímavá aj možnosť vyhotovenia s entalpickým výmenníkom, ktorý okrem tepla umožňuje čiastočný prenos vlhkosti medzi odvádzaným a privádzaným vzduchom. Tým prispieva k stabilizácii vnútornej vlhkosti najmä v zimnom období, keď býva interiér pri klasických rekuperačných systémoch vysušovaný.
Záver
Lokálne (decentralizované) vetracie jednotky dnes predstavujú plnohodnotnú alternatívu k centrálnym systémom najmä v rezidenčných a vo vybraných verejných budovách. Či už ide o malé regeneračné jednotky pre jednotlivé miestnosti, alebo o výkonnejšie riešenia s protiprúdovým výmenníkom pre celý byt či zónu.
Kľúčom k úspechu sú správny návrh, vhodná voľba typu zariadenia a jeho správne umiestnenie. Len tak môže systém vetrania dlhodobo zabezpečiť dobrú kvalitu vnútorného prostredia, primeranú energetickú náročnosť a vysoký komfort pre užívateľov.
Text: Ing. Anton Balla, ELEKTRODESIGN ventilátory SK s.r.o.
Foto: ELEKTRODESIGN ventilátory SK s.r.o.
