Chyby pri vykonรกvanรญ sanรกciรญ vlhkosti

Partneri sekcie:

Sanรกcia vlhkosti, respektรญve odstraลˆovanie chรฝb spรดsobenรฝch vlhkosลฅou vย stavebnรฝch konลกtrukciรกch, je dosลฅ nรกkladnรฝ aย nรกroฤnรฝ proces. Zย toho dรดvodu by projekty aย realizรกcie mali vykonรกvaลฅ iba odbornรญci so skรบsenosลฅami. Napriek tomu vลกak vznikรก mnoลพstvo chรฝb, ktorรฉ vplรฝvajรบ na vรฝslednรฝ efekt prรกce. Oย akรฉ najฤastejลกie chyby ide aย ako vplรฝvajรบ na sanรกciu vlhkosti, opisuje tento ฤlรกnok.



Vykonรกvanie sanรกcie vlhkosti ktoroukoฤพvek metรณdou je nielen dosลฅ nรกkladnรฉ, ale aj spojenรฉ sย neprรญjemnรฝmi zรกsahmi do prevรกdzky budovy poฤas realizรกcie. Dneลกnรฝ stavebnรฝ zรกkon priamo ukladรก zodpovednosลฅ projektantom aj realizรกtorom zhotoviลฅ stavby ฤo najviac ekonomicky. To sa, samozrejme, vzลฅahuje aj na sanรกcie vlhkosti. Aj keฤ je toto pravidlo platnรฉ uลพ desaลฅroฤia, vย mnohรฝch prรญpadoch zรกvisรญ len od ฤasu, kedy sa nekvalitnรก prรกca prejavรญ aย objavia sa chyby alebo poruchy konลกtrukciรญ.

Preto treba poukรกzaลฅ na chyby, ktorรฉ sa neustรกle opakujรบ, aย projektantov iย zhotoviteฤพov upozorniลฅ na to, ฤoho by sa mali pri svojej prรกci vyvarovaลฅ.Dรดleลพitรฉ je vedieลฅ, ฤo je vlhkosลฅ, ako sa vย stavebnej konลกtrukciรญ ลกรญri aย na akom princรญpe pracujรบ urฤitรฉ sanaฤnรฉ metรณdy. Veฤพakrรกt sa totiลพ stรกva, ลพe znalosti zainteresovanรฝch sรบ dosลฅ chabรฉ.

Metรณdy sanรกcie

Okrem tlakovej vody alebo vody, ktorรก sa do stavebnej konลกtrukcie dostรกva napr. vplyvom nesprรกvneho odvodnenia terรฉnu vย okolรญ stavby, zatekanรญm chybnej kanalizรกcie ฤi prasknutรฉho vodovodnรฉho potrubia, moลพno konลกtatovaลฅ, ลพe vlhkosลฅ zย priฤพahlรฉho okolitรฉho porรฉzneho prostredia sa vย stavebnej konลกtrukcii mรดลพe ลกรญriลฅ vzlรญnanรญm vplyvom kapilรกrnych sรญl aย difรบziou vodnรฝch pรกr. Pary obyฤajne na povrchu alebo vo vnรบtri podzemnรฝch aj nadzemnรฝch konลกtrukciรญ kondenzujรบ, aย tรฝm pรกdom podporujรบ ich vlhnutie. Zย toho vyplรฝva, ลพe kto nepochopรญ alebo nepoznรก zรกkladnรฉ fyzikรกlne javy, zรกkonite sa musรญ dopรบลกลฅaลฅ chรฝb.

Je zaujรญmavรฉ, ลพe pri streลกnรฝch konลกtrukciรกch si negatรญvne รบฤinky difรบzie vodnej pary ฤพudia uvedomujรบ, ale pri hydroizolรกciรกch spodnej stavby sa na tento problรฉm zabรบda.
Existuje vลกak niekoฤพko spรดsobov, ktorรฉ umoลพลˆujรบ odstrรกniลฅ tรบto vlhkosลฅ zย konลกtrukciรญ, naprรญklad:

  • metรณda vkladanรฝch hydroizolรกcii,
  • infรบzna metรณda,
  • vzduchoizolaฤnรก metรณda.



Metรณda vkladanรฝch hydroizolรกcii

Ide oย sanaฤnรบ metรณdu, pri ktorej sa do ruฤne ฤi strojovo vytvorenej ลกkรกry prebรบranรฝch otvorov vย murive vkladajรบ hydroizolรกcie, prรญp. zatฤบkajรบ profilovanรฉ antikorovรฉ plechy. Preruลกenรญm kapilรกr by sa malo zabrรกniลฅ postupu vlhkosti do nadizolaฤnej vrstvy konลกtrukcie.

Napriek tomu vลกak mรดลพe dรดjsลฅ pri sanรกcii kย nasledujรบcim chybรกm:

  • vรคฤลกina vkladanรฝch hydroizolรกciรญ sa skladรก zย dielov, ktorรฉ sa zastrkรกvajรบ alebo zarรกลพajรบ do prerezanej ลกkรกry aย vo vzรกjomnรฝch stykoch sa iba prekladajรบ (bitรบmenovรฉ lepenky, fรณlie, sklolaminรกtovรฉ dosky, rovnรฉ plechy, profilovanรฉ plechy). Najmรค mechanicky prerezรกvanรฉ ลกkรกry nemoลพno zย dรดvodu ich malej hrรบbky zlepiลฅ, zvariลฅ alebo zletovaลฅ. To znamenรก, ลพe vย tomto neutesnenom spoji, mรดลพe dรดjsลฅ kย intenzรญvnej difรบzii vodnรฝch pรกr. Vzhฤพadom na to, ลพe prekrytรฉ spoje nie sรบ aย nemรดลพu byลฅ รบplne ฤistรฉ, spรดsobujรบ okrem difรบzie vodnรฝch pรกr aj transport vody vplyvom kapilรกrnych sรญl.Pri ruฤnom podsekรกvanรญ aย vkladanรญ hydroizolรกcie je sรญce dosลฅ miesta na jej vzรกjomnรฉ spojenie vย presahoch, ale mnoลพstvo spojov, prรกca vย stiesnenรฝch podmienkach aย nezodpovednosลฅ remeselnรญkov, vytvรกrajรบ predpoklad, ลพe aj takto vykonanรก hydroizolaฤnรก vrstva nemusรญ byลฅ รบplne tesnรก;
  • vรคฤลกina hydroizolaฤnรฝch materiรกlov (plechy, sklolaminรกty alebo fรณlie) sรบ paronepriepustnรฉ. Avลกak vย prรญpade bitรบmenovรฝch lepeniek tak tomu nie je. Keฤลพe aj tie najnovลกie normy pripรบลกลฅajรบ, pri namรกhanรญ porรฉzneho terรฉnu vlhkosลฅou (zemnรก vlhkosลฅ), pouลพitie obyฤajnรฝch lepeniek ako hydroizolรกcie, nemusia vลกak nezaruฤiลฅ paronepriepustnosลฅ. Zย tohto dรดvodu by sa pri sanรกcii (resp. novej realizรกcii) mali pouลพรญvaลฅ iba lepenky sย paronepriepustnou (hlinรญkovou) vloลพkou;
  • vkladanรบ hydroizolaฤnรบ vrstvu (lepenku, fรณliu, sklolaminรกt) treba uloลพiลฅ na rovnรฝ podklad, zbavenรฝ vลกetkรฝch vรฝstupkov aย neฤistรดt. Pri mechanickom prerezรกvanรญ vย maltovej loลพnej ลกkรกre sa vลกak nikdy nevytvorรญ potrebnรฝ rovnรฝ podklad. Aj keฤ sa ลกkรกra vyfรบka vzduchom, ostรกvajรบ na miestach prierezu vรคฤลกie ฤi menลกie zrnieฤka piesku. Vรคฤลกinou sa na takto nevhodne upravenรบ vrstvu poloลพรญ hydroizolรกcia, vyklรญnuje sa, zainjektuje aย po zatvrdnutรญ sa na ลˆu prenesie zaลฅaลพenie hornej konลกtrukcie stavby. Stรกva sa preto, ลพe pri dotvarovanรญ hydroizolรกcie dรดjde kย jej pretrhnutiu alebo prerazeniu;

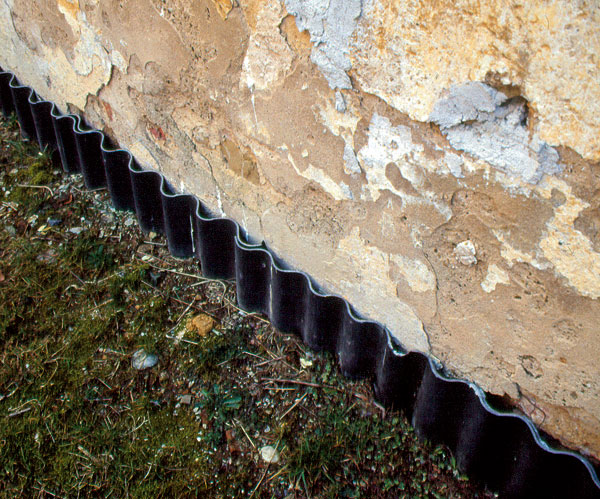

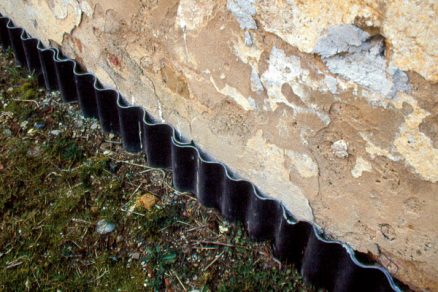

  • pri zarรกลพanรญ vlnovito tvarovanรฝch plechov zย nehrdzavejรบcej ocele dochรกdza sรญce kย pevnรฉmu zovretiu vloลพenej hydroizolรกcie zย oboch strรกn aย nehrozรญ jej prerazenie, avลกak aj tu sa vzรกjomnรฉ prepojenie jednotlivรฝch pรกsov realizuje iba prekrytรญm niekoฤพkรฝmi vlnami plechu. To znamenรก, ลพe spoje sรบ netesnรฉ, aย vย prรญpade, ลพe nepredvรญdane narazia na tvrdรบ prekรกลพku (kameลˆ, betรณn) vo vnรบtri muriva, mรดลพe dรดjsลฅ kย vyboฤeniu alebo kย rozpojeniu plechov.Nezanedbateฤพnรฝm problรฉmom sรบ aj otrasy, ktorรฉ pri zatฤบkanรญ plechov vย objekte pรดsobia na murivo. Ak ide oย starลกiu budovu, vย ktorej vlhkosลฅ vย nosnom murive pรดsobรญ uลพ dlhลกรญ ฤas, vyvolรกvajรบ otrasy statickรฉ poruchy;
  • pri vytvรกranรญ hydroizolaฤnej vrstvy (vyplnenej polyesterovou hmotou) systรฉmom vล•tanรฝch otvorov nedochรกdza sรญce kย ลพiadnym otrasom, ale vzhฤพadom na vรคฤลกie dฤบลพky vrtรกkov mรดลพe dรดjsลฅ kย ich vyboฤeniu. Najmรค pri druhej fรกze vล•tania je presnรฉ nasadenie vrtรกkov, aย tรฝm aj sprรกvne prepojenie polyuretรกnovej hmoty sย hmotou vย predchรกdzajรบcich vrtoch, ฤasto nedokonalรฉ;
  • sprรกvna funkcia sanaฤnej metรณdy zรกvisรญ aj od sprรกvneho prepojenia sย nadvรคzujรบcou vodorovnou hydroizolรกciou โ€“ ฤi uลพ novou, alebo pรดvodnou. Ak ide oย rovnakรฉ materiรกly โ€“ bitรบmen na bitรบmen, fรณlia na fรณliu โ€“ zรกvisรญ funkฤnosลฅ spoja len od remeselnej odbornosti aย spoฤพahlivosti realizรกtorov.Vย prรญpade napรกjania nesรบrodรฝch materiรกlov vลกak toto vzรกjomnรฉ spojenie spรดsobuje pomerne veฤพkรฉ problรฉmy. Naprรญklad napojenie bitรบmenovej hydroizolรกcie na rovnรฝ plech je vลพdy po ฤase prรญฤinou opรคtovnรฉho vzniku ลกkรกr. Vย spojoch sย vlnitรฝm plechom sa remeselnรญci snaลพia napasovaลฅ bitรบmenovรบ alebo fรณliovรบ hydroizolรกciu na vlny plechu, ฤรญm vลกak takisto vznikรก netesnรฝ spoj, pretoลพe hydroizolรกciu nemoลพno natiahnรบลฅ do vฤบn.

    Rovnako napojenie na polyuretรกnovรบ hmotu vo vrtoch, ktorรฉ sa zhotovuje zdvihnutรญm vodorovnej hydroizolรกcie aย jej prelepenรญm (navarenรญm) na stenu cez vrty sย polyuretรกnom, nezaruฤuje dlhodobรบ vodotesnosลฅ ani parotesnosลฅ;

  • kย zรกvaลพnej chybe vย tomto prรญpade dochรกdza aj vtedy, ak je zvolenรก รบroveลˆ dodatoฤne vkladanej hydroizolรกcie vyลกลกie, ako je pรดvodnรก รบroveลˆ hydroizolรกcie. Takลพe pod nanovo vloลพenou hydroizolaฤnou vrstvou ostรกva jedna alebo viac vrstiev tehรกl, vย ktorรฝch stรบpne vlhkosลฅ vฤaka tomu, ลพe prรญsun je stรกle rovnakรฝ, ale odvod bol preruลกenรฝ vloลพenou hydroizolaฤnou vrstvou. Degradรกcia tejto vrstvy tehรกl pod vloลพenou hydroizolรกciou stรบpa zvyลกovanรญm ich vlhkosti aย umocลˆuje sa zmrazovacรญmi cyklami. Je iba otรกzkou ฤasu, kedy sa zaฤnรบ prejavovaลฅ statickรฉ poruchy, ktorรฝch odstrรกnenie je nรกroฤnejลกie aย drahลกie ako sanรกcia vlhkosti.

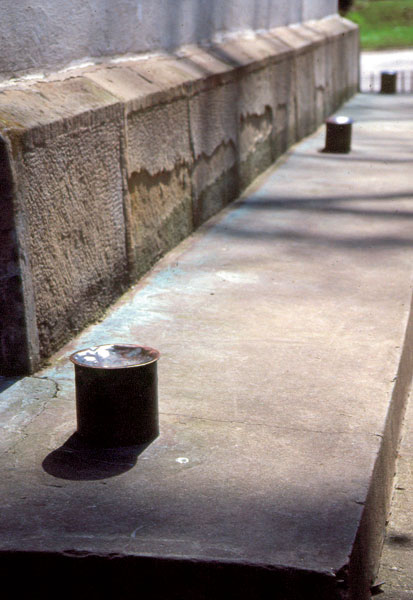

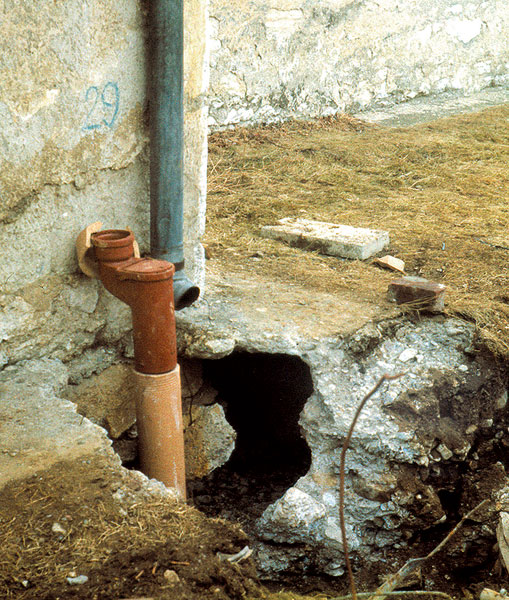

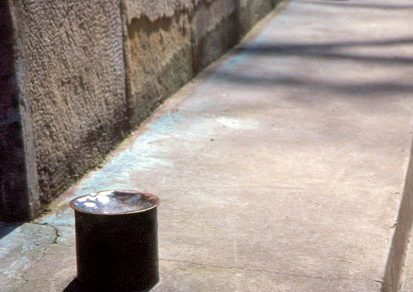

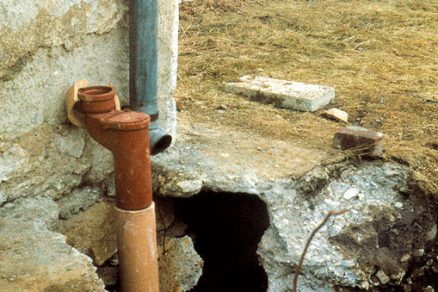

Komรญniky zย odvetrรกvacieho kanรกlu okolo zรกkladov kostola vย Dolnom Kubรญne Nevyhnutnรฉ napojenie daลพฤovรฉho zvodu do kanalizรกcie mimo odvetrรกvaciu dutinu vย ลฝehre

Infรบzna metรณda

Vย prรญpade pouลพitia infรบznej (chemickej) metรณdy si treba takisto uvedomiลฅ zรกkladnรฉ princรญpy โ€“ tesniaci princรญp alebo hydrofobizรกciu stien pรณrov. Vรฝskum vย oblasti pรณrovitosti stien, resp. schopnosti distribรบcie vody vย pรณroch pred aย po injektรกลพi, ukรกzal, ลพe nedostatoฤnรฉ zapฤบลˆanie pรณrov vย oblasti mikropรณrov, vedie kย zlyhaniu tesniacej metรณdy. Vย sรบฤasnosti sa ฤastejลกie pouลพรญva metรณda sย hydrofobizรกciou stien pรณrov, pri ktorej vลกak po ฤase dochรกdza kย vyplaveniu hydrofobizaฤnej lรกtky, aย tรฝm aj kย strate รบฤinnosti.

Zย tรฝchto dรดvodov sa hฤพadajรบ moลพnosti kombinรกcie obidvoch spรดsobov. Jedna zย nich spรกja รบฤinok tesniacej aย hydrofobizaฤnej infรบznej metรณdy aย druhรก je kombinรกciou infรบzie aย elektrofyzikรกlnych princรญpov (elektroosmรณzy).

Vย prรญpade infรบznych metรณd treba rรกtaลฅ sย tรฝm, ลพe nezabraลˆujรบ difรบzii vodnej pary naprieฤ sanovanou oblasลฅou, ฤo znamenรก, ลพe mรดลพu spรดsobovaลฅ zavlhnutie nad infรบznou clonou.

Pri sanรกcii touto metรณdou vลกak mรดลพe dรดjsลฅ kย chybรกm, ako sรบ:

  • infรบzna lรกtka neprenikne do muriva vย dostatoฤnom rozsahu tak, aby sa presรฝtenรฉ oblasti vzรกjomne prekrรฝvali. Dรดvodom mรดลพe byลฅ nevhodne zvolenรก infรบzna lรกtka, nezodpovednosลฅ remeselnรญkov, ktorรญ si prรกcu urรฝchlia, alebo snaha majiteฤพov firiem ฤo najviac uลกetriลฅ.Spotreba infรบznych lรกtok udรกvanรก vรฝrobcami je len orientaฤnรก. Neodmysliteฤพnou podmienkou sprรกvneho vykonania by mala byลฅ kontrola presรฝtenia;
  • vzdialenosti jednotlivรฝch vrtov zรกvisia od viskozity infรบznej lรกtky, ktorรก sa pouลพije pri infรบznej metรณde (tlakovej alebo beztlakovej), aย od nasiakavosti materiรกlov vย konลกtrukcii.Potrebnรฉ รบdaje by mali byลฅ sรบฤasลฅou dodรกvky od vรฝrobcu infรบznej lรกtky. Aj vย tomto prรญpade treba dbaลฅ na priebeลพnรบ kontrolu pri aplikรกcii;
  • pri prevล•tavanรญ muriva dochรกdza kย oslabeniu nosnรฝch konลกtrukciรญ. Zย toho dรดvodu musรญ vzdialenosลฅ vrtov aj ich priemer posรบdiลฅ statik. Postup prรกc treba vykonรกvaลฅ po menลกรญch zรกberoch (preruลกovane). Vย niektorรฝch prรญpadoch sa vrty ponechรกvajรบ otvorenรฉ, prรญpadne sa iba vย lรญci steny upchajรบ na ฤalลกiu moลพnรบ aplikรกciu. Najmรค pri hydrofobizรกcii stien pรณrov kย tejto praxi dochรกdza ฤasto. Preto je statickรฉ posรบdenie veฤพmi dรดleลพitรฉ;
  • ak mรก stavebnรฝ materiรกl vรคฤลกinu otvorenรฝch pรณrov zasรฝtenรบ vlhkosลฅou, je mรกlo pravdepodobnรฉ, ลพe sa do takto zaplnenej ลกtruktรบry dostane podstatne viskรณznejลกรญ roztok infรบzie. Na zรกklade รบdaju oย vlhkosti konลกtrukcie sa moลพno rozhodnรบลฅ, ฤi pouลพiลฅ, alebo nepouลพiลฅ infรบznu metรณdu;
  • pri napรกjanรญ na hydroizolรกcie podlรกh vznikรก mnoลพstvo chรฝb, spoje sรบ netesnรฉ prรญpadne sa ฤasom oddelia. Infรบznou metรณdou je aj injektรกลพ zeminy vย okolรญ sanovanรฝch konลกtrukciรญ. Zรกleลพรญ najmรค na dokonalom presรฝtenรญ zeminy, aย to nielen vย okolรญ zvislรฝch plรดch, ale iย vย zรกkladovej ลกkรกre. Takisto aj pri tejto sanรกcii mรดลพe dรดjsลฅ kย chybรกm, naprรญklad:
  • zemina nie je dostatoฤne porรฉzna alebo sรบ pรณry nasรฝtenรฉ vodou. Preto je dรดleลพitรฉ vykonaลฅ sprรกvny prieskum zeminy. Vย opaฤnom prรญpade ostanรบ niektorรฉ miesta nezapenetrovanรฉ aย sanรกcia je neรบฤinnรก;
  • pri aplikรกcii tejto metรณdy, keฤ sa pracuje sย pomerne veฤพkรฝmi tlakmi, dochรกdza ฤasto kย upchatiu kanalizaฤnรฉho potrubia, ktorรฉ sa nachรกdza vย injektovanej oblasti, aย jeho spoje nie sรบ dobre zhotovenรฉ.

ย

ย

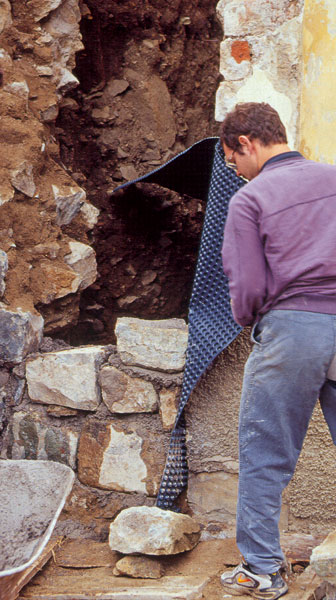

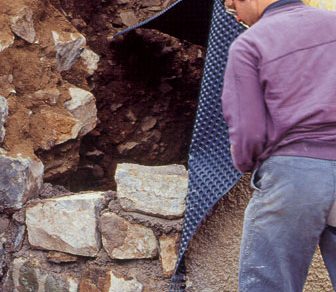

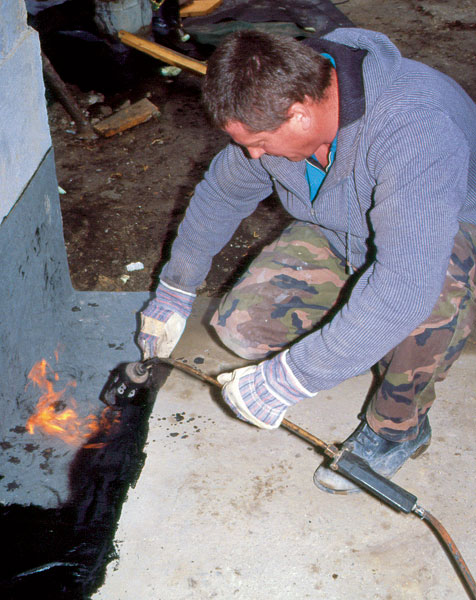

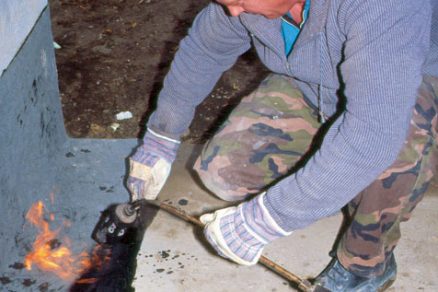

Ukladanie prรญloลพnej vรฝstupkovej izolรกcie kย boku budovy zo strany zรกsypu vย Banskej ล tiavnici. ย  Natavovanie izolaฤnรฉho pรกsu na prepojenie izolรกcieย  vย podrezanom murive sย podlahovou izolรกciou.


Elektroosmรณza

Indikรกcia elektroosmรณzy si vyลพaduje podrobnรฝ elektrochemickรฝ prieskum. Jej รบฤinnosลฅ mรดลพe ovplyvniลฅ prรญliลก veฤพkรฉ mnoลพstvo okolitรฝch faktorov (bludnรฉ prรบdy vย zeminรกch, nechrรกnenรฉ aย neizolovanรฉ kovovรฉ potrubia vย murive, elektroinลกtalรกcie vย murive, prรญtomnosลฅ anorganickรฝch solรญ, vodivosลฅ muriva, jeho pH, charakter zemรญn aย zรกkladovรฝch pรดd). Obฤas sa stรกva, ลพe namiesto toho aby bol tok molekรบl vody usmernenรฝ smerom dole, dochรกdza kย opaฤnรฉmu efektu, aย vlhkosลฅ vzrastรก do vyลกลกej รบrovne. Ani tรกto metรณda nezabraลˆuje difรบzii vodnรฝch pรกr aย jej prรญpadnej kondenzรกcii vo vnรบtri konลกtrukcie.

Mรดลพu sa tu vyskytovaลฅ chyby ako napr.:

  • pri zabudovรกvanรญ elektrรณd do muriva sa nepouลพili ลกpeciรกlne malty, ktorรฉ majรบ zabezpeฤiลฅ sprรกvny kontakt aย prenos elektrickรฉho prรบdu;
  • vย prรญpade elektrรณd vytvรกranรฝch formou nรกteru sa nedosiahla dobrรก adhรฉzia nรกteru sย podkladovou konลกtrukciou;
  • uzemลˆujรบce elektrรณdy sa nenainลกtalovali vย dostatoฤnom poฤte alebo vzdialenostiach aย voฤพba ich materiรกlu nezodpovedala charakteru zeminy;
  • problรฉmy pri napรกjanรญ na pรดvodnรบ alebo aj novรบ hydroizolรกciu (lepenky, fรณlie).



Vzduchoizolaฤnรก metรณda

Aj vzduchoizolaฤnรฉ metรณdy vลกak majรบ svoje รบskalia. Moลพno sa stretnรบลฅ aj sย nรกzorom, ลพe je postaฤujรบce odstrรกniลฅ len priamy kontakt zeminy so stavebnou konลกtrukciou, alebo vytvoriลฅ medzivrstvu zo ลกtrkovรฉho nรกsypu. Treba si vลกak uvedomiลฅ, ลพe vzduchoizolaฤnรก metรณda pracuje iba na princรญpe znรญลพenia vlhkosti vย konลกtrukcii, ktorรบ moลพno dosiahnรบลฅ lepลกรญm odvetranรญm konลกtrukcie.

Pri sanรกcii vlhkosti touto metรณdou dochรกdza najฤastejลกie kย chybรกm:

  • vytvorenรก vzduchovรก dutina nemรก prรญvod aย odvod vzduchu;
  • pri kombinรกcii niekoฤพkรฝch typov vzduchovรฝch dutรญn (na vonkajลกej strane, na vnรบtornej strane, podlahovรก dutina) nie je dodrลพanรก zรกsada samostatnรฉho prรญvodu, prรญp. aj odvodu prevetrรกvanรฉho vzduchu;
  • dnรก ลกtรณl nie sรบ odvodnenรฉ aย stropy nemajรบ potrebnรบ hydroizolaฤnรบ schopnosลฅ;
  • nasรกvacie otvory sa zvolia tak, ลพe pri intenzรญvnejลกom daลพdi alebo pri roztรกpanรญ vรคฤลกej vrstvy snehu do nich zatekรก;
  • ย nesprรกvne vyrieลกenรฉ detaily prechodu obvodovej stavebnej konลกtrukcie na terรฉn;
  • vzลฅah umiestnenia nasรกvacรญch aย odvรกdzacรญch otvorov nezabezpeฤรญ celkovรฉ vyplรกchnutie prevetrรกvanej dutiny. Zabรบda sa na sprรกvne umiestnenie usmerลˆovaฤov prรบdiaceho vzduchu vย dutine (najmรค vย prรญpade prevetrรกvanej podlahovej dutiny);
  • nesprรกvne nadimenzovanรฉ vetracie otvory alebo vรฝลกka podlahovej dutiny.



Zรกver

Keฤลพe pri sanaฤnรฝch prรกcach dochรกdza ฤasto kย chybรกm, je dรดleลพitรฉ aby ich projektovali aย nรกsledne aj realizovali ลกpecializovanรญ odbornรญci. To, ฤo sa zdรก na prvรฝ pohฤพad jednoduchรฉ, mรก vลกak vย skutoฤnosti veฤพa รบskalรญ, aย neznalosลฅ problรฉmu mรดลพe zaprรญฤiniลฅ zle alebo zbytoฤne investovanรฉ peniaze.

doc.ย Ing.ย Milan Vlฤek, CSc.
Foto: O. Makรฝลก

Autor pracuje na vย รšstave pozemnรฉho staviteฤพstva na Stavebnej fakulte VUT Brno.

Recenzoval Ing.ย Oto Makรฝลก, PhD.
