Poruchy a chyby stavieb: Poruchy vzniknuté pri realizácii šikmej strechy – tepelná izolácia
Časopis Stavebné materiály
Ďalšou dôležitou vrstvou v strešnom plášti je tepelná izolácia. Aj pri jej návrhu či realizácii sa robia časté chyby. Tie sú príčinou závažných porúch celého strešného plášťa.
Tepelné izolácie sa aplikujú do strešného plášťa šikmých striech s cieľom zamedziť úniku tepla z interiéru a obmedzenia prehrievania podkrovných priestorov. Ide o veľmi dôležitú časť strechy, ktorej návrh sa realizuje podľa energeticky záväznej STN 73 0540 (ČSN 73 0540): Tepelná ochrana budov. Tepelná izolácia striech, predovšetkým skladba vrstiev a rozhodujúce detaily spojov a napojení, musia byť stanovené v projektovom návrhu spracovanom projektantom s odbornou spôsobilosťou.
Šikmé strechy sa odporúča navrhovať ako vetrané, ak to umožňuje konštrukcia a geometria strechy a miestne podmienky. Vetraná vzduchová vrstva sa navrhuje nad tepelnoizolačnou vrstvou a musí byť účinne prepojená od odkvapu k hrebeňu. Prívod vzduchu by mal byť pri odkvape a odvode v hrebeni. Zvyčajne je tvorená kontralatami.

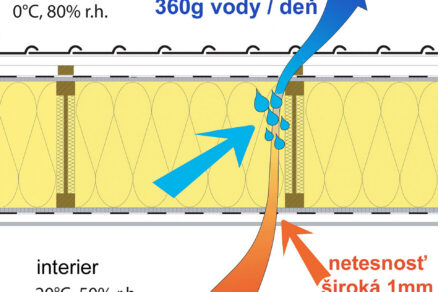

V tepelne izolovaných strechách nesmie dochádzať ku kondenzácii vodných pár, ktorá by mohla ohroziť požadovanú funkciu strešnej konštrukcie. Pri zabudovaní dreva alebo materiálov na báze dreva do stavebných konštrukcií je potrebné dodržať jeho dovolenú vlhkosť. Ak sa prekročí rovnovážna hmotnostná vlhkosť dreva alebo materiálu na báze dreva nad 18 %, bude funkcia konštrukcie ohrozená. Tepelná izolácia musí byť suchá. Ak v izolácii kondenzuje vodná para, dochádza k zhoršeniu tepelnoizolačných vlastností (zmenšený tepelný odpor).
Na obmedzenie prenikania vlhkosti do tepelnej izolácie sa aplikujú z interiérovej strany parozábrany a zo strany exteriéru poistné hydroizolácie. V projektovej dokumentácii musí byť úplne jasne definované poradie jednotlivých vrstiev, technické parametre tepelnej izolácie, umiestnenie tepelnej izolácie a jej hrúbka, konštrukčné detaily nadväzujúcich konštrukcií, podľa ktorých sa bude dielo realizovať.
Návrh a výber tepelnej izolácie je ovplyvnený viacerými faktormi a vstupnými ukazovateľmi. Z tohto dôvodu návrh a posúdenie prináleží projektantovi s odbornou spôsobilosťou, ktorý je schopný posúdiť strešnú konštrukciu ako celok.
Teda krytinu alebo hydroizoláciu, sklon strechy, hodnotu prechodu tepla, bilanciu vlhkosti v konštrukcii, vplyv vlhkostného a tepelného účinku na tepelnú izoláciu, namáhanie vplyvom pôsobenia vetra, snehu a dažďa, tepelnú odolnosť, mechanické namáhanie (terasy, vegetačné strechy), mrazuvzdornosť, požiarne a akustické vlastnosti a pod. Ak sa rekonštrukcie uskutočňujú bez projektovej dokumentácie, potom zhotoviteľ nahrádza funkciu projektanta a preberá plnú zodpovednosť za návrh.
Najčastejšie používanými tepelnými izoláciami v šikmých strechách sú tepelné izolácie na báze minerálnej vlny (čadič, sklo), konope, drevovlákna, PIR izolácie. Nie každý typ tepelnej izolácie je ideálnym riešením. Je potrebné zohľadniť izolačné vlastnosti (tepelnú vodivosť), nasiakavosť izolácie, použitie medzi krokvami alebo nad či pod krokvami, jednoduchú spracovateľnosť a cenu.
Tu je dôležité upozorniť na to, že údaje uvádzané výrobcami sú v prípade tepelných izolácií v suchom stave, ale pri ich zabudovaní do strešnej konštrukcie dochádza vplyvom vzdušnej vlhkosti k zhoršeniu tepelnoizolačných vlastností a to rádovo o 10 až 30 %.

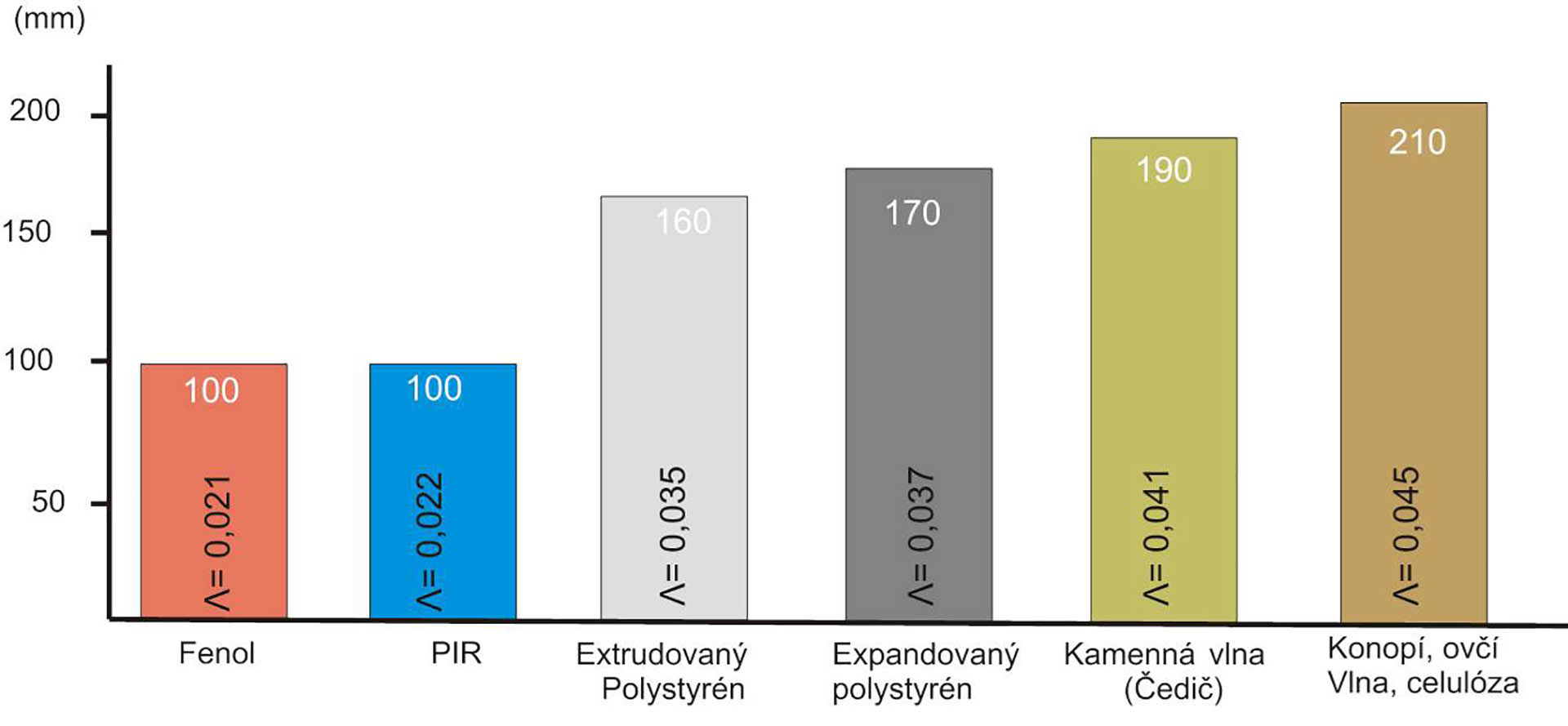

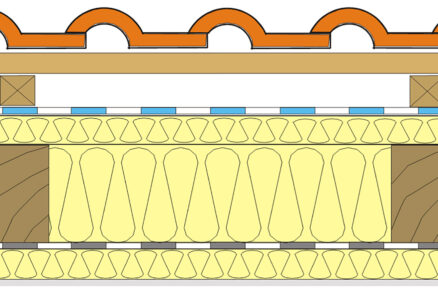

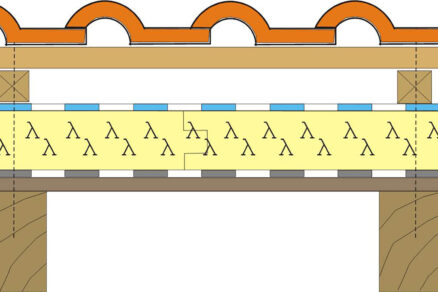

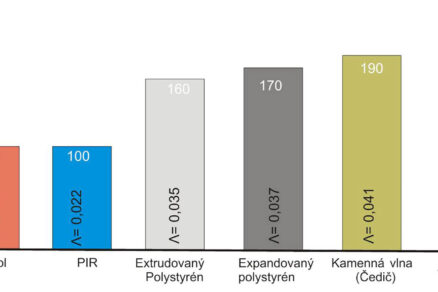

Vysoký tepelný odpor – konštrukcia s rovnakým tepelným odporom | Zdroj: autor
| STN 73 0540: 2013 | Súčiniteľ prechodu tepla konštrukcie Ua (W/(m2 . K) | |||
| Typ stavebnej konštrukcie | Maximálna hodnota Umax | Požadovaná hodnota UN | Odporúčaná hodnota Ur1 | Cieľová odporúčaná hodnota Ur3 |
| šikmá strecha so sklonom ≤ 45° | 0,30 | 0,20 | 0,15 | 0,10 |
| šikmá strecha so sklonom > 45° | 0,46 | 0,32 | 0,20 | 0,15 |

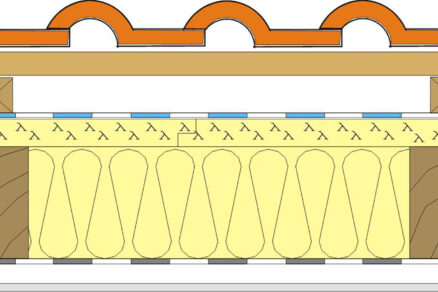

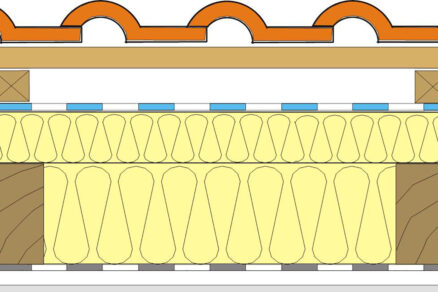

Tab. Najčastejšie príklady šikmých striech a hrúbka tepelnej izolácie podľa STN 73 0540: 2013
Chyby pri aplikácii tepelnej izolácie
Aplikácia tepelnej izolácie medzi krokvami s nízkou objemovou hmotnosťou. Podchytenie tzv. drôtkovaním je nedostatočné. Mäkká vlna sa uvoľňuje, vypadáva a v spojoch vznikajú škárové netesnosti. | Zdroj: autor

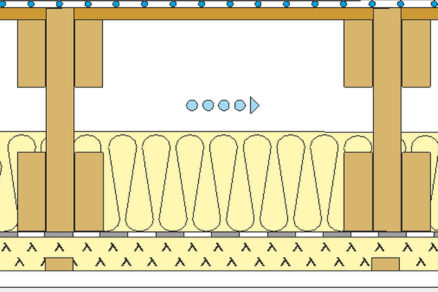

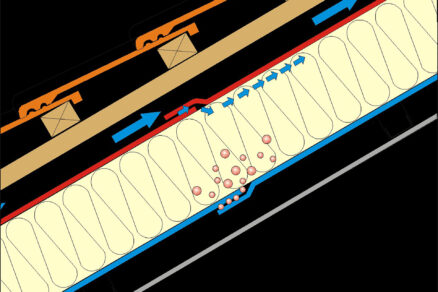

Komprimovaná tepelná izolácia na báze minerálnej vlny medzi krokvami spôsobila vydutie, ktoré zmenšilo odvetrávaciu plochu pod krytinou tvorenou kontralatou. Poistná hydroizolácia neplní svoju funkciu. Vydutie spôsobuje zatekanie skondenzovanej vlhkosti smerom ku kontralatám. Hrozí riziko jej zatečenia do tepelnej izolácie. | Zdroj: autor

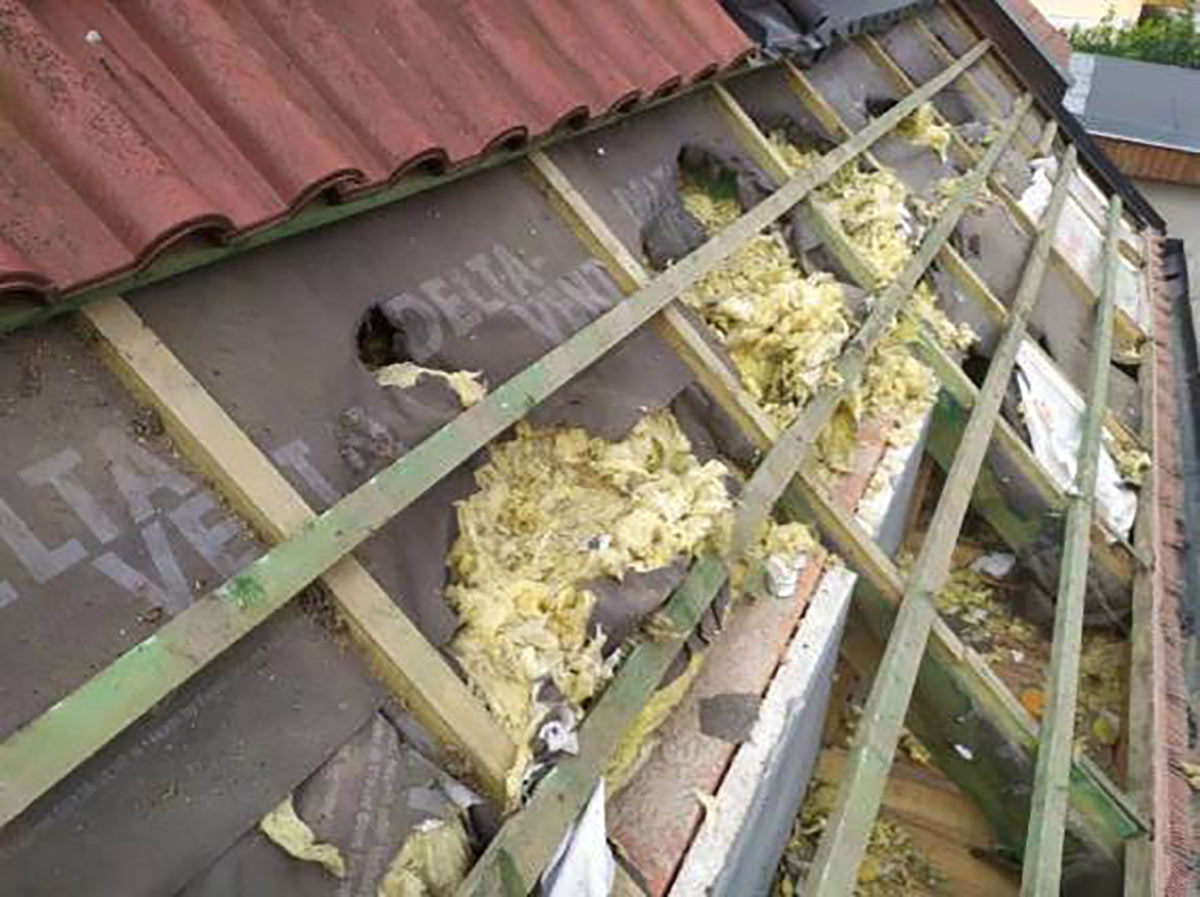

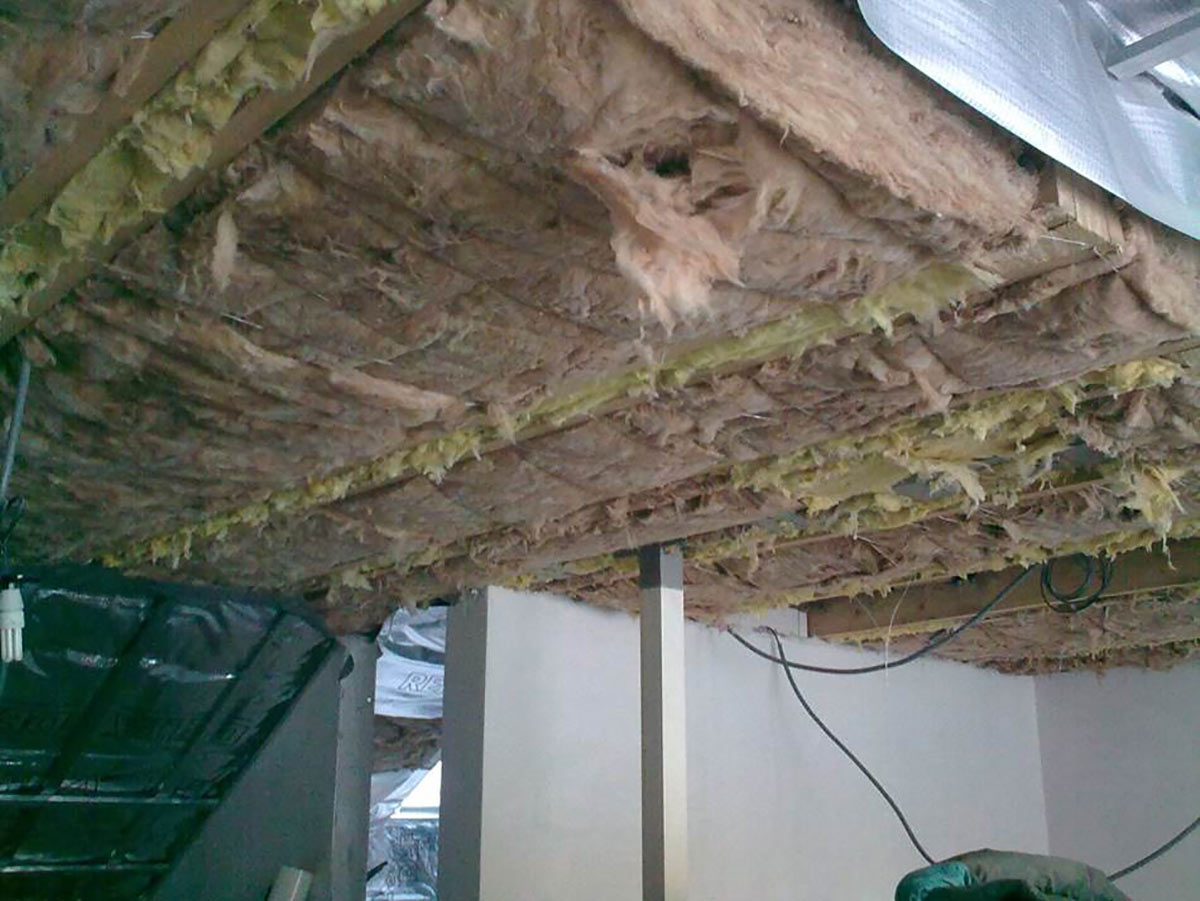

Tepelné izolácie na báze minerálnej vlny často napádajú kuny, ktoré ju úplne zničia. V tomto prípade sa nezvolil správny typ izolácie. PIR izoláciu kuny nenapádajú. | Zdroj: autor

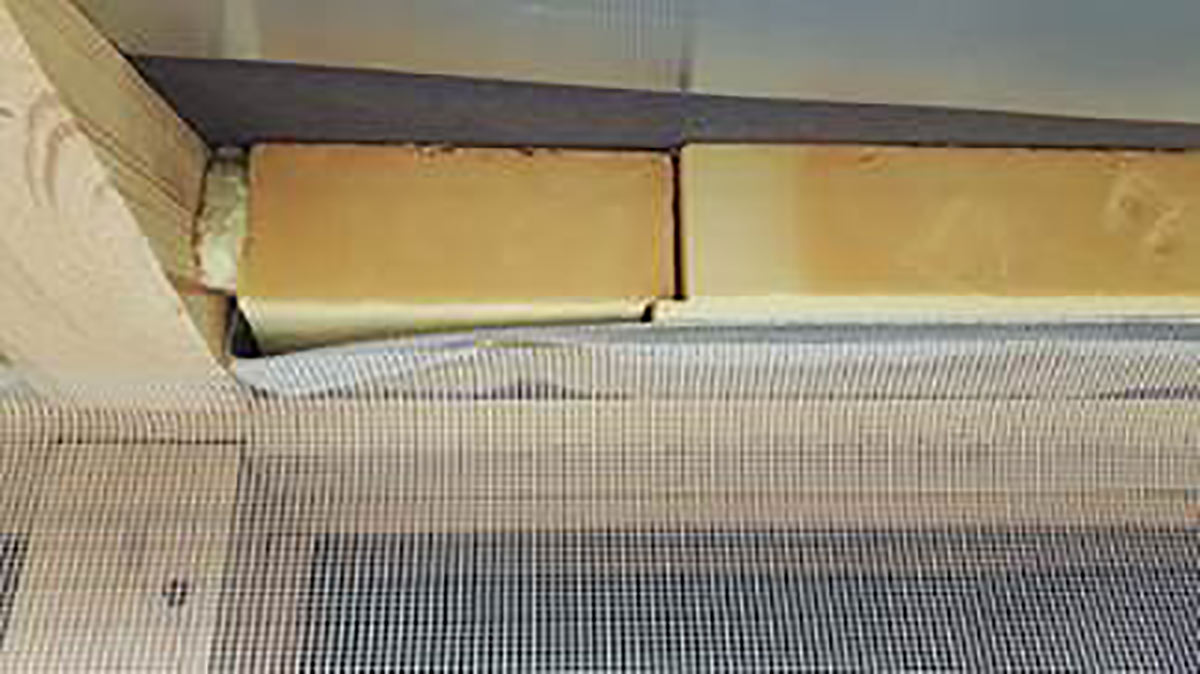

Nevhodne zvolený typ PIR izolácie, ktorý vykazuje škárové netesnosti (tepelné mosty). Dodatočné tesnenie striekanou PU penou nepredstavuje funkčné riešenie. | Zdroj: autor

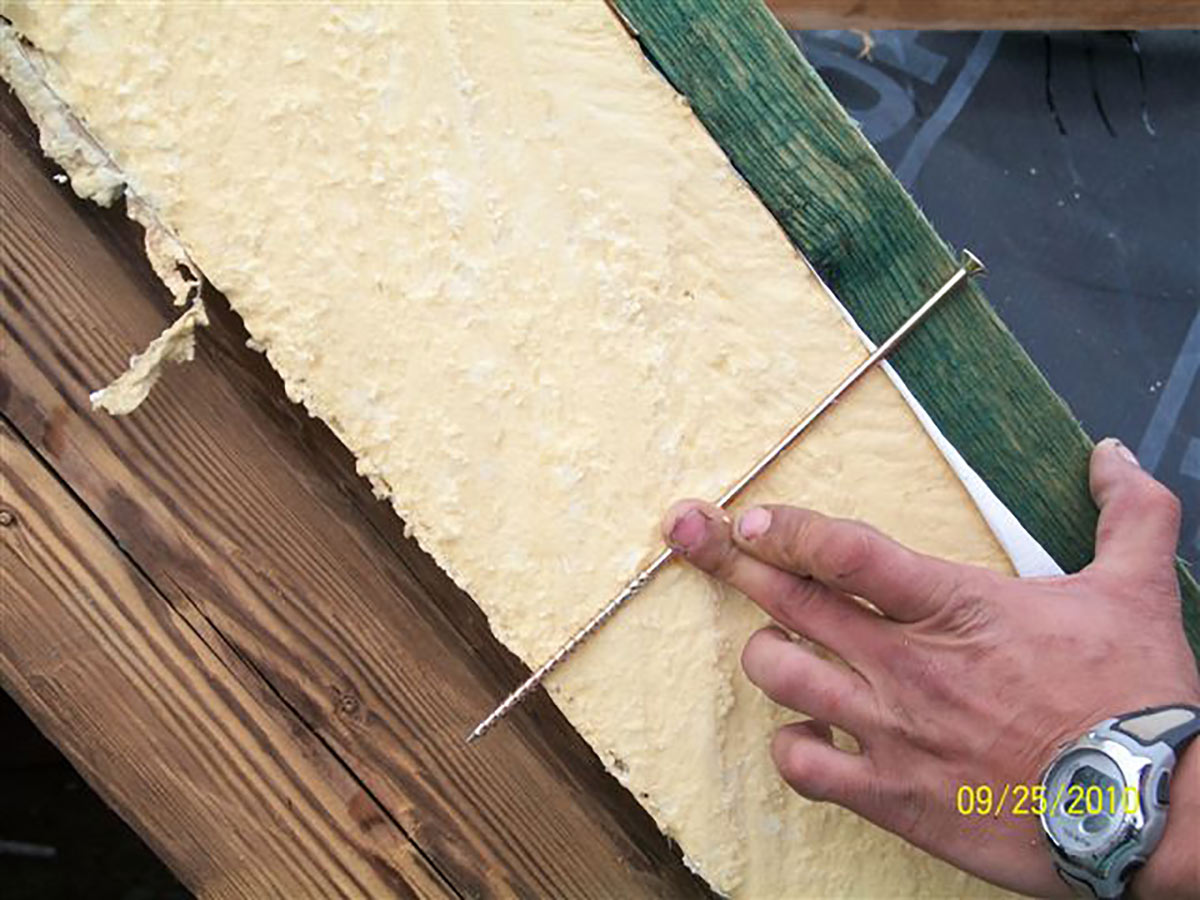

Nedostatočná kotevná hĺbka. Súčasťou zateplenia musí byť aj návrh kotvenia. Rozmiestnenie šikmých a kolmých kotiev vrátane ich kotevnej hĺbky. | Zdroj: autor

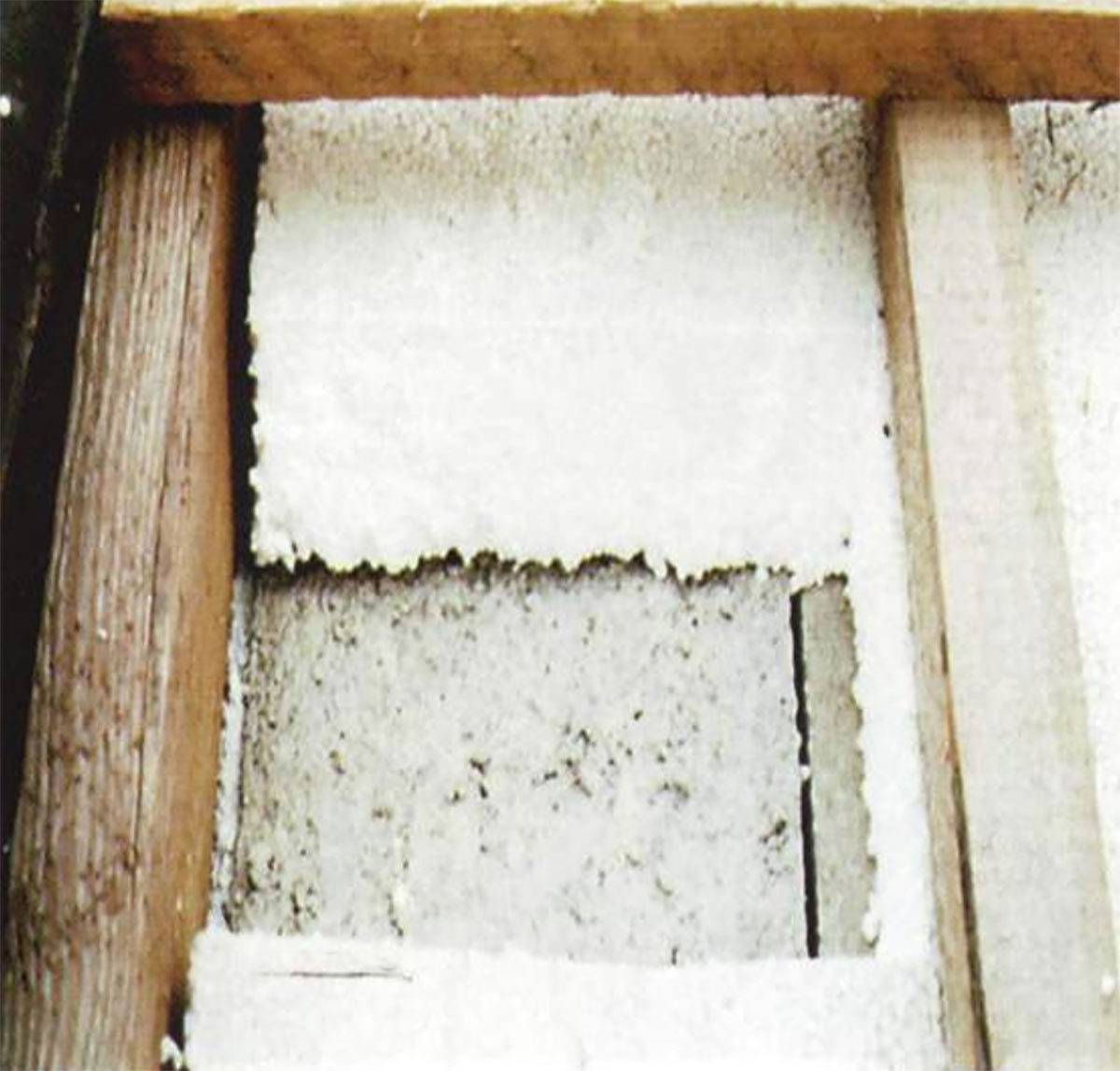

Tuhú tepelnú izoláciu nie je možné utesniť okolo krokiev. Vystriekanie medzier PU penou je nedostatočné. Uloženie polystyrénových dosiek v dvoch vrstvách nerieši tepelné mosty v škárach a okolo krokiev. Tu bude dochádzať ku kondenzácii. | Zdroj: autor

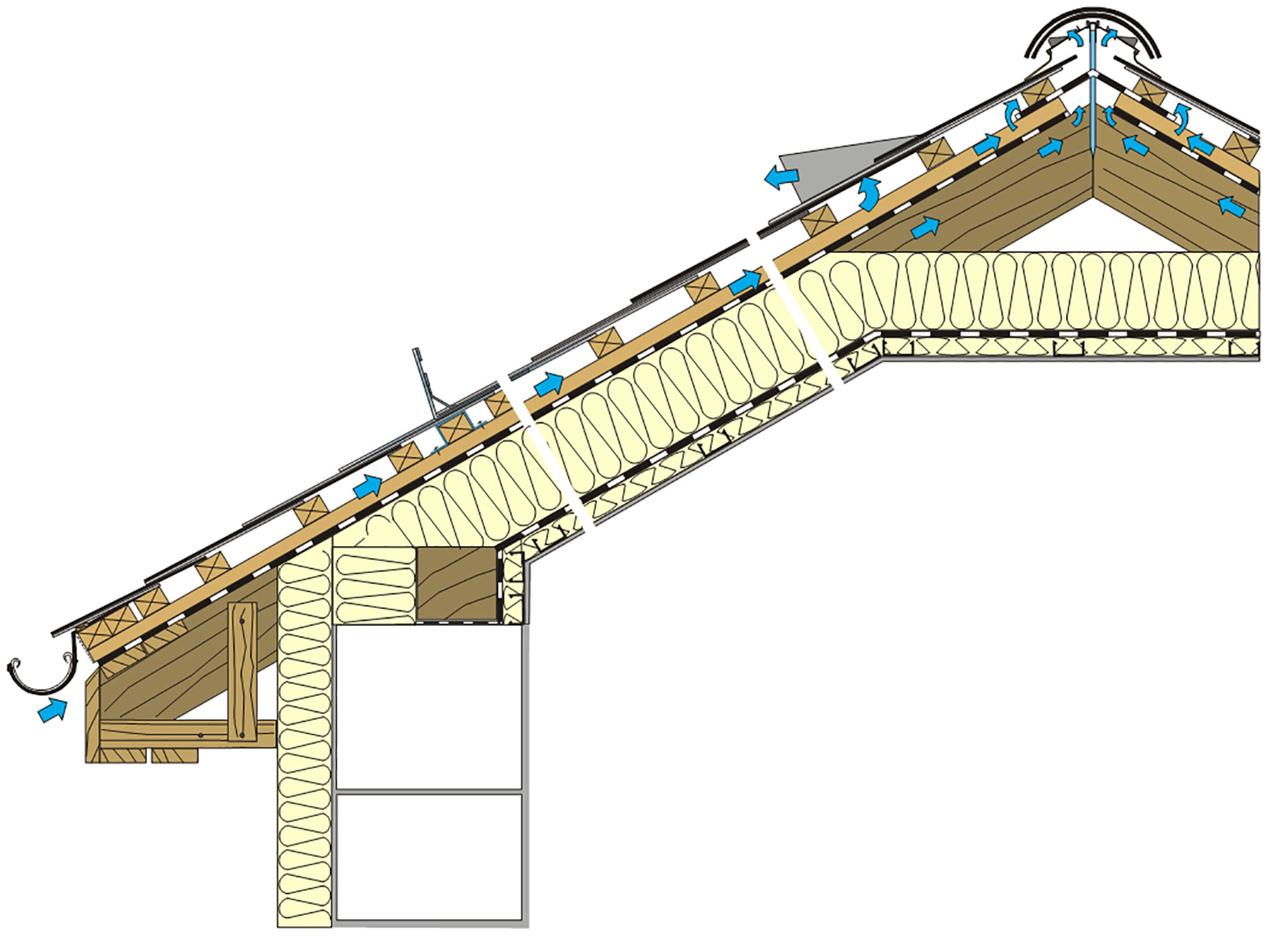

Dvojplášťová strecha s kontaktnou poistnou hydroizoláciou sa musí v hrebeni prerušiť z dôvodu, že priestor nad klieštinami nie je izolovaný. Častou chybou je, že sa poistná hydroizolácia v hrebeni neprereže. | Zdroj: autor
Záverom možno konštatovať, že aplikácia rôznych materiálov v rôznych typoch strešných skladieb nie je vždy jednoduchá aj pre skúseného projektanta. Všetky strešné skladby musia splniť normatívne požiadavky STN 73 0540: Tepelná ochrana budov z hľadiska tepelných strát a množstva kondenzovanej vlhkosti v tepelnej izolácii. Toto overenie musí realizovať odborník, zvyčajne projektant, ktorý sa vyzná v tejto problematike.
TEXT: Ing. arch. Luděk Kovář, čestný člen Cechu strechárov
OBRÁZKY: autor
