Hrubá stavba v detaile: Zateplenie obvodového plášťa izolačnými doskami s pozdĺžnymi vláknami
Časopis Stavebné materiály Partneri sekcie:
Článok sa zaoberá pracovným postupom pre zateplenie obvodového plášťa stavby.
Detail skladby zatepleného obvodového plášťa izolačnými doskami s pozdĺžnymi vláknami
- 1 – Pôvodné murivo
- 2 – Soklový profil
- 3 – Cementové lepidlo webertherm KPS
- 4 – Tepelnoizolačná doska s pozdĺžnou orientáciou vlákien Isover TF Profi
- 5 – Tanierové kotvy s kovovým tŕňom
- 6 – Uzatváracie disky z minerálnej vlny
- 7 – Stierkovacia malta webertherm KPS
- 8 – Výstužná sklotextilná mriežka Vertex R 117
- 9 – Stierkovacia malta webertherm KPS
- 10 – Penetračný náter na zjednotenie nasiakavosti podkladu weber 700
- 11 – Silikónová alebo silikátová tenkovrstvová omietka weberpas silikónová
Čo budete potrebovať
- Tepelnoizolačná doska s pozdĺžnou orientáciou vlákien
- Isover TF Profi
- rozmery (d × š): 1 000 × 600 mm, hrúbka 20 až 300 mm, m2 od 9,35 €
- Isover TF Profi
- Zakladací alebo soklový profil
- Cementové lepidlo a stierkovacia malta
- webertherm KPS
- spotreba: približne 7 až 11 kg/m2, papierové vrece, 25 kg – 25,22 €
- webertherm KPS
- Uzatváracie disky z minerálnej vlny
- Tanierové kotvy s kovovým tŕňom
- Výstužná sklotextilná mriežka
- Vertex R 117
- kotúč, 55 m2 – 72,39 €
- Vertex R 117
- Penetračný náter na zjednotenie nasiakavosti podkladu
- weber 700
- spotreba: približne 0,15 až 0,2 kg/m2, plastová nádoba, 5 kg – 27,06 €
- weber 700
- Silikónová alebo silikátová tenkovrstvová omietka,
- napr. weberpas silikónová
- spotreba: od 2,6 do 3 kg/m2, plastová nádoba, 25 kg chýba cena
- napr. weberpas silikónová
Náradie
- brúsne hladidlo
- hliníková dvojmetrová lata
- vodováha
- meter
- nôž na tepelnú izoláciu
- nízkootáčkové elektrické miešadlo
- plastová nádoba
- murárska lyžica
- montážny nadstavec na zafrézovanie kotvy alebo systémový nadstavec na zapustenie kotiev
- elektrická vŕtačka
- oceľové hladidlo 100
- oceľové hladidlo zubaté 10 mm
- maliarsky valček
Povrch fasády sa očistí od všetkých nečistôt, vykoná sa kontrola rovnosti podkladu a ak je to potrebné, podklad sa napenetruje. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Odchýlka rovnosti podkladu by nemala byť väčšia ako 20 mm na meter. Zistí sa dvojmetrovou hliníkovou latou a metrom. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Tepelnoizolačný systém sa založí do zakladacích alebo soklových profilov. Tie sa osadia v predpísanej výške nad terénom, min. 600 mm. Tepelnoizolačné dosky sa lepia odspodu smerom nahor. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Na lepenie dosiek sa použije cementové lepidlo, ktoré sa aplikuje murárskou lyžicou po obvode tepelnoizolačnej dosky v páse so šírkou približne 100 mm a v podobe 2 až 3 terčov v strede dosky. Pred nanášaním lepidla je potrebné po obvode a v mieste osadenia buchiet dosku zatrieť tenkou vrstvou cementového lepidla. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Tepelnoizolačné dosky sa prilepia na pripravený podklad a dôkladne sa pritlačia. Ukladajú sa na vzájomnú väzbu tak, aby nevznikali priebežné škáry. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover

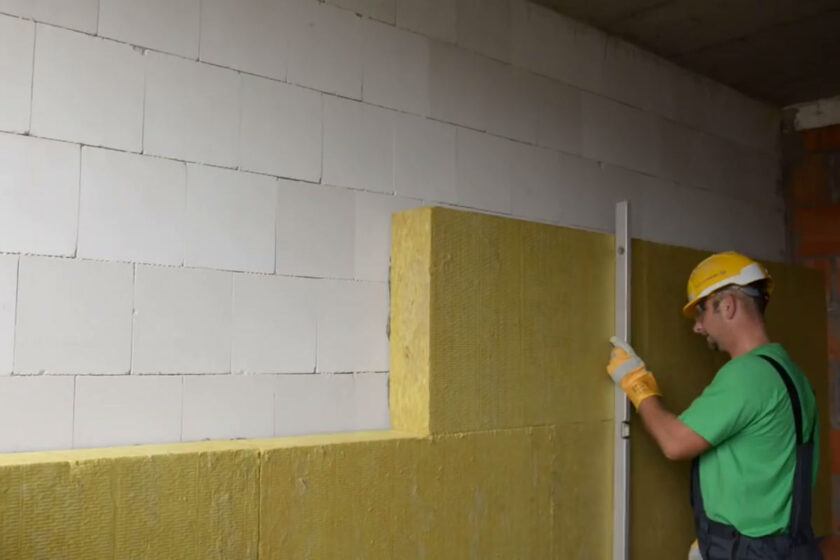

Dosky s pozdĺžnou orientáciou vlákien sa nesmú brúsiť, preto ihneď po nalepení na stenu sa musí skontrolovať dvojmetrovou latou rovnosť ich nalepenia. Vo všetkých smeroch by mala byť rovnosť 2 mm na meter. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Najskôr po 24 h sa realizuje kotvenie nalepených dosiek. Kolmo na podklad sa vyvŕtajú diery. Priemer vrtáka má byť rovnaký ako priemer kotvy. Otvory sa vyvŕtajú do hĺbky min. o 25 mm väčšej, ako je min. kotviaca dĺžka použitej kotvy. Pri pochybnostiach o pevnosti podkladu sa môže vykonať tzv. odtrhová skúška kotvenia a na základe nej stanoviť správna dĺžka kotiev. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Na kotvenie tepelnoizolačných dosiek sa použijú tanierové kotvy s oceľovým tŕňom. Pri zápustnej montáži sa kotvy zapustia pod úroveň povrchu tepelnej izolácie. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Na zapustenie kotiev sa môže použiť fréza alebo špeciálny nadstavec od výrobcu kotiev, bez potreby frézovania. Vďaka špeciálnemu náradiu bude kotva zapustená len do predpísanej hĺbky. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Zapustená kotva sa prekryje minerálnou zátkou. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Na prikotvené tepelnoizolačné dosky podľa plánu kotvenia sa nanesie vrstva stierkovacej malty, do ktorej sa vloží výstužná sklotextilná mriežka. Jednotlivé pásy výstužnej sklotextilnej mriežky sa navzájom prekrývajú s presahom 100 mm. Vytlačená malta cez mriežku sa zahladí hladidlom. Na určenie presného množstva malty sa použije hrebeňové hladidlo so zubom 10 mm. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
Po vyschnutí a vyzretí výstužnej vrstvy sa na povrch aplikuje penetračný náter na zníženie a zjednotenie nasiakavosti podkladu. Po vyschnutí penetračného náteru (rádovo 24 h, v závislosti od počasia) sa na podklad aplikuje tenkovrstvová silikónová alebo silikátová omietka. | Zdroj: Saint-Gobain Construction Products, s. r. o, divízia Isover
TEXT + FOTO: spracované z podkladov firmy Saint-Gobain Construction Products, s. r. o, divízia Isover
VIZUALIZÁCIA: Ján Prachar
