Hrubá stavba v detaile: Osadenie troch strešných okien integrovaných v jednom ráme
Časopis Stavebné materiály Partneri sekcie:
Článok sa zaoberá pracovným postupom pre osadenie troch strešných okien integrovaných v jednom ráme.

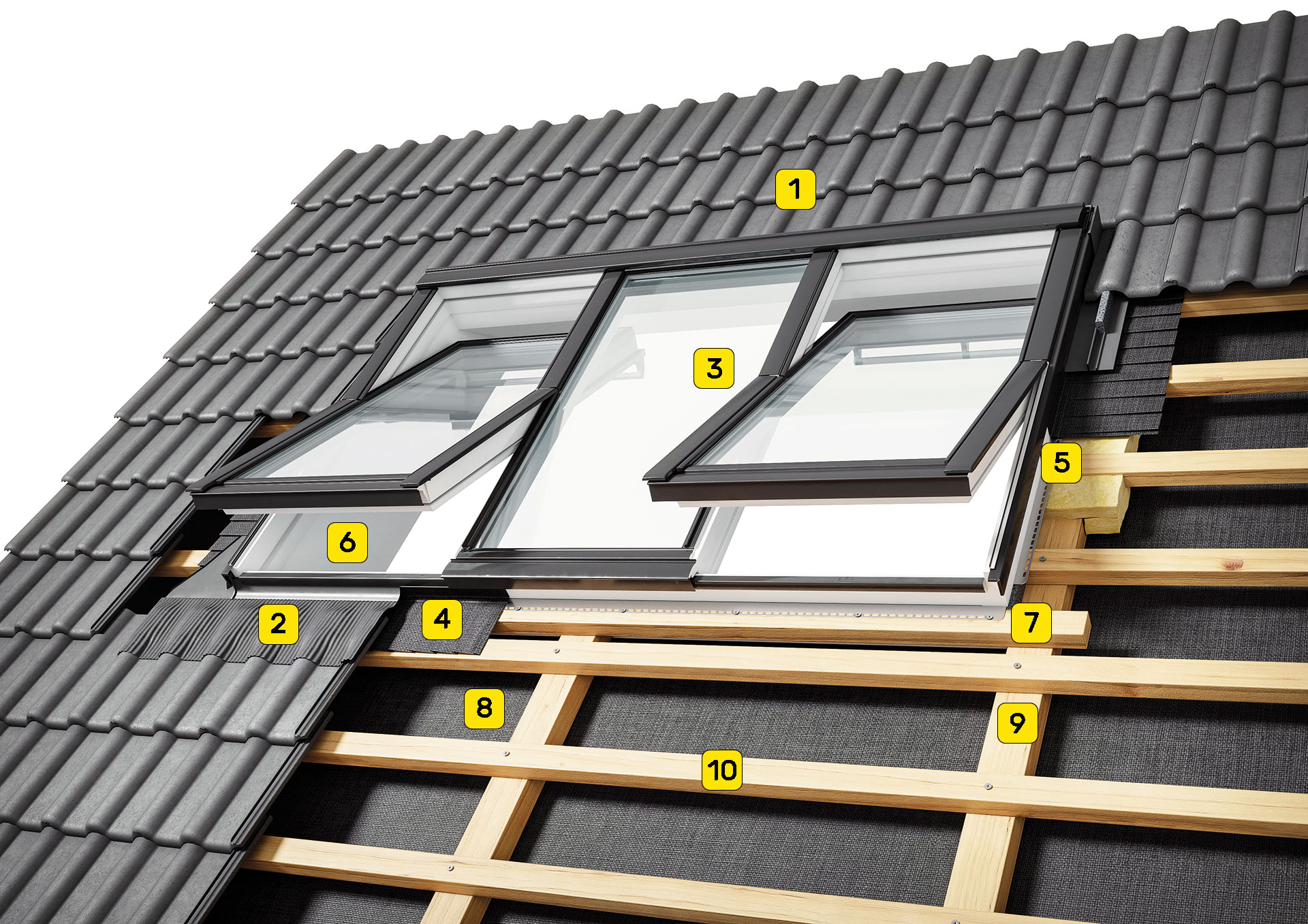

- 1 – Strešná krytina do 120 mm
- 2 – Lemovanie VELUX EDWS (15°až 90°)
- 3 – Zostava strešných okien VELUX GGLS (15° až 90°)
- 4 – Hydroizolačná fólia VELUX BFXS
- 5 – Izolačný rám VELUX BDXS
- 6 – Ostenie
- 7 – Výmena v krove
- 8 – Poistná hydroizolácia
- 9 – Kontralata
- 10 – Strešná lata
Čo budete potrebovať
- Strešné okno
- VELUX GGLS
- typ okna: Premium GGLS, zasklenie: 66, FFKF06 188 × 118 cm alebo FFKF08 188 × 140 cm, ks od 1 705 €
- VELUX GGLS
- Zatepľovacia súprava
- Zatepľovacia sada VELUX BDX
- s manžetou s hydroizolačnou fóliou BFX
- Zatepľovacia sada VELUX BDX
- Lemovanie
- Zateplené lemovanie VELUX EDWS
- so zatepľovacím rámom, hydroizolačnou fóliou BFX a drenážnym žliabkom
- Zateplené lemovanie VELUX EDWS
- Manžeta
- Manžeta z parotesnej fólie VELUX BBx
- Páska na lepenie difúznej fólie
- Náradie
- skrutkovač
- rezačka na sadrokartón
- odlamovací nôž
- sponkovačka
Otvor v strešnej konštrukcii sa pripraví s ohľadom na veľkosť okna a zatepľovacej súpravy. Na latovanie sa prenesú rozmery okna so zatepľovacím rámom vrátane rezervy. Po vyrezaní otvoru sa latovanie zospodu spojí s priečnou latou, čím sa vytvorí tzv. rámček. | Zdroj: Velux
Hydroizolačná fólia sa rozreže krížom našikmo, ohne cez latovanie po obvode montážneho otvoru smerom von a prispinkuje na laty a kontralaty. Narezané rohy sa prelepia páskou určenou na lepenie difúznej fólie. | Zdroj: Velux

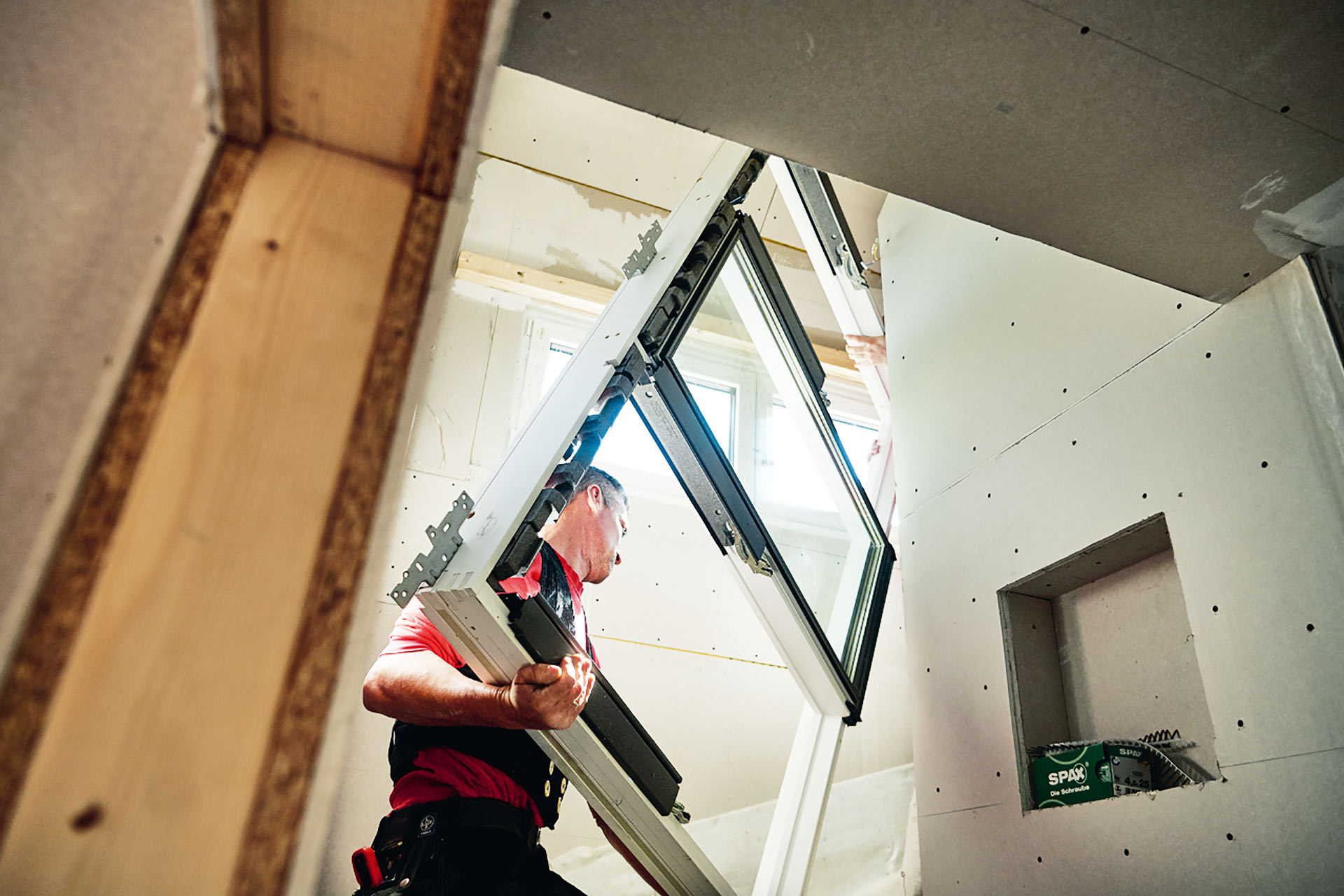

Po vybalení zo škatule sa stlačením tlačidiel na otočnom závese skrutkovačom uvoľnia vnútorné krídla a rám sa spustí na zem. Pohyblivé krídla okna sa vyberú, vďaka čomu bude jeho váha nižšia a nebude hroziť rozbitie sklenených krídiel pri manipulácii s rámom. Montáž okna v štandardnej montážnej výške umožňujú montážne uholníky. | Zdroj: Velux
Na podporné laty do pripraveného otvoru v strešnej konštrukcii sa osadí rám zatepľovacej súpravy. | Zdroj: Velux

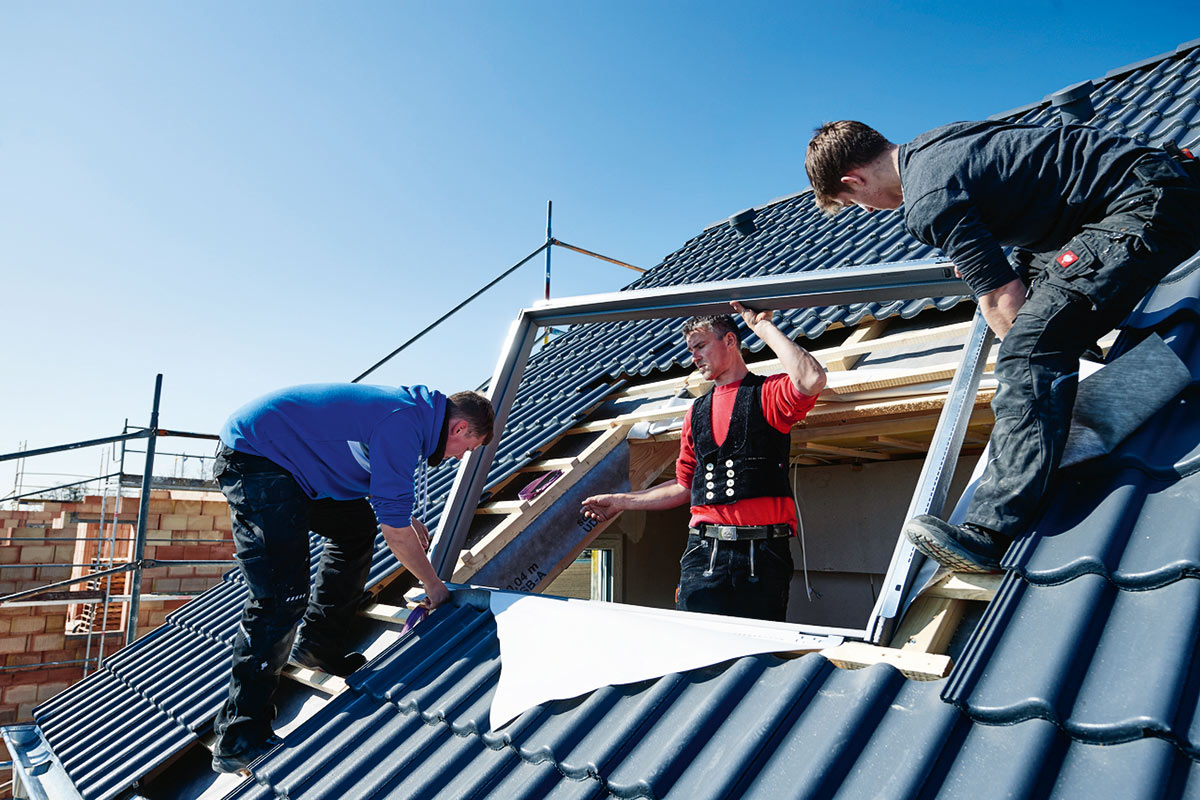

Do pripraveného rámu zatepľovacej súpravy sa osadí rám strešného okna bez pohyblivých krídiel. Osadený rám sa vyrovná podľa vodováhy a v každom rohu zafixuje pomocou montážnych uholníkov. Na osadený rám sa prilepí hydroizolačná fólia a pretiahne sa cez latovanie do susedného poľa. | Zdroj: Velux
POZOR! Kontrola osadenia rámu
- Po osadení okna je potrebné nasadiť späť krídla a potom vyskúšať každé krídlo otvoriť a zavrieť niekoľkokrát za sebou, aby sa overilo, či krídla nie sú skrížené, dobre sedia a medzi rámom a krídlom je rovnaká medzera vo všetkých smeroch. Po vycentrovaní možno celý rám prikotviť.
POZOR! Chyby pri montáži
- Najčastejšou chybou pri montáži je nedostatočná veľkosť otvoru na výseku. Tu treba brať ohľad nielen na čistú výšku okna, ale počítať aj s ostením a jeho nábehom. Od okna vedie ostenie a až potom nadväzuje rám. Pri novostavbe je potrebné počítať s veľkosťou otvoru v projekte strechy. Ak sa bude vymieňať existujúce okno za väčšie, je potrebné podmienky montáže konzultovať so statikom.
Drenážny žliabok sa zloží po celej dĺžke, položí cez kontralaty, ktoré sa prerežú. Po odstránení kúskov prerezanej kontralaty sa žliabok priloží na fóliu a prikotví skrutkami do trámu. | Zdroj: Velux

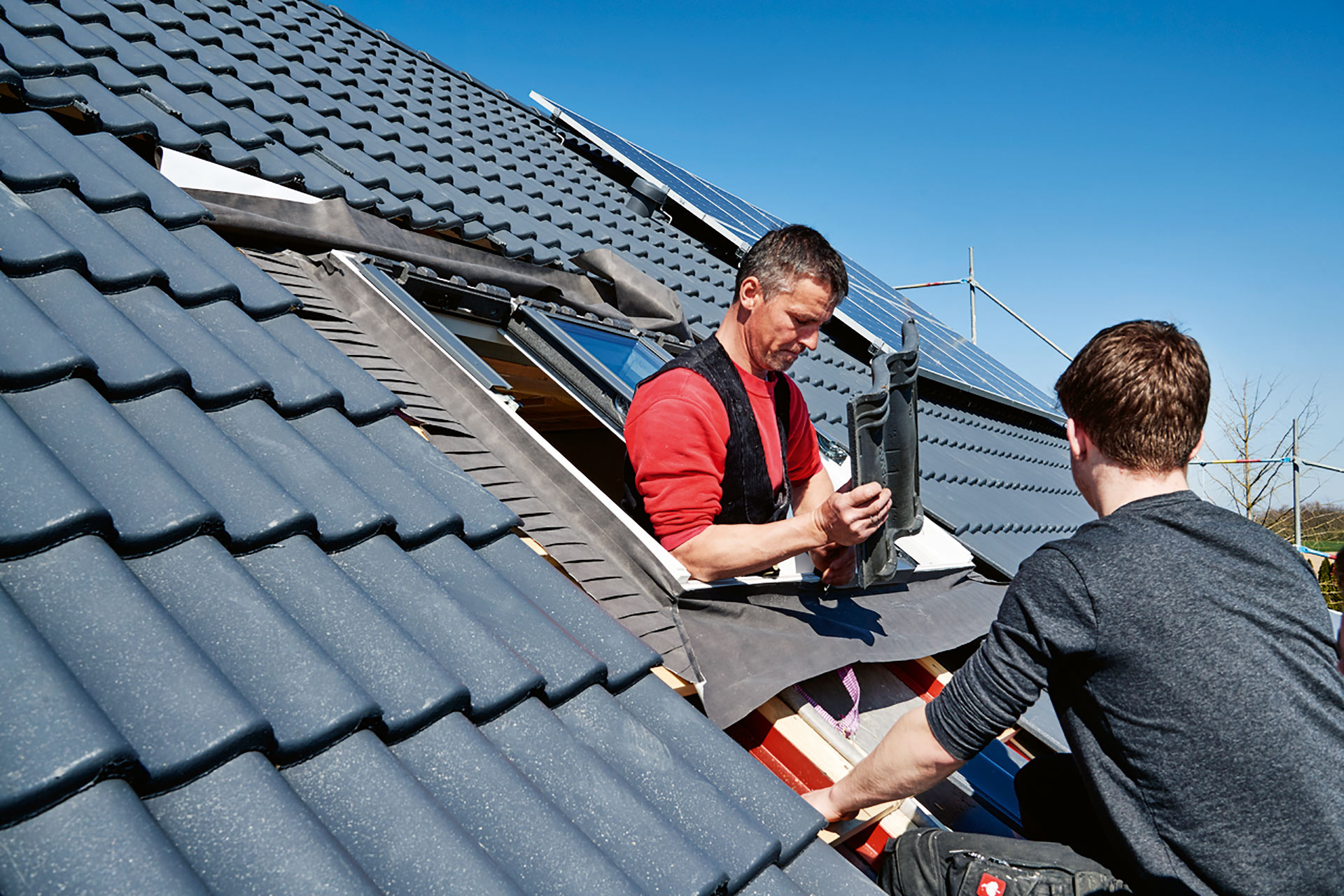

V časti pod strešným oknom sa uloží strešná krytina. Potom sa pripraví lemovanie. Spodný diel lemovania sa vytvaruje podľa strešnej krytiny. | Zdroj: Velux

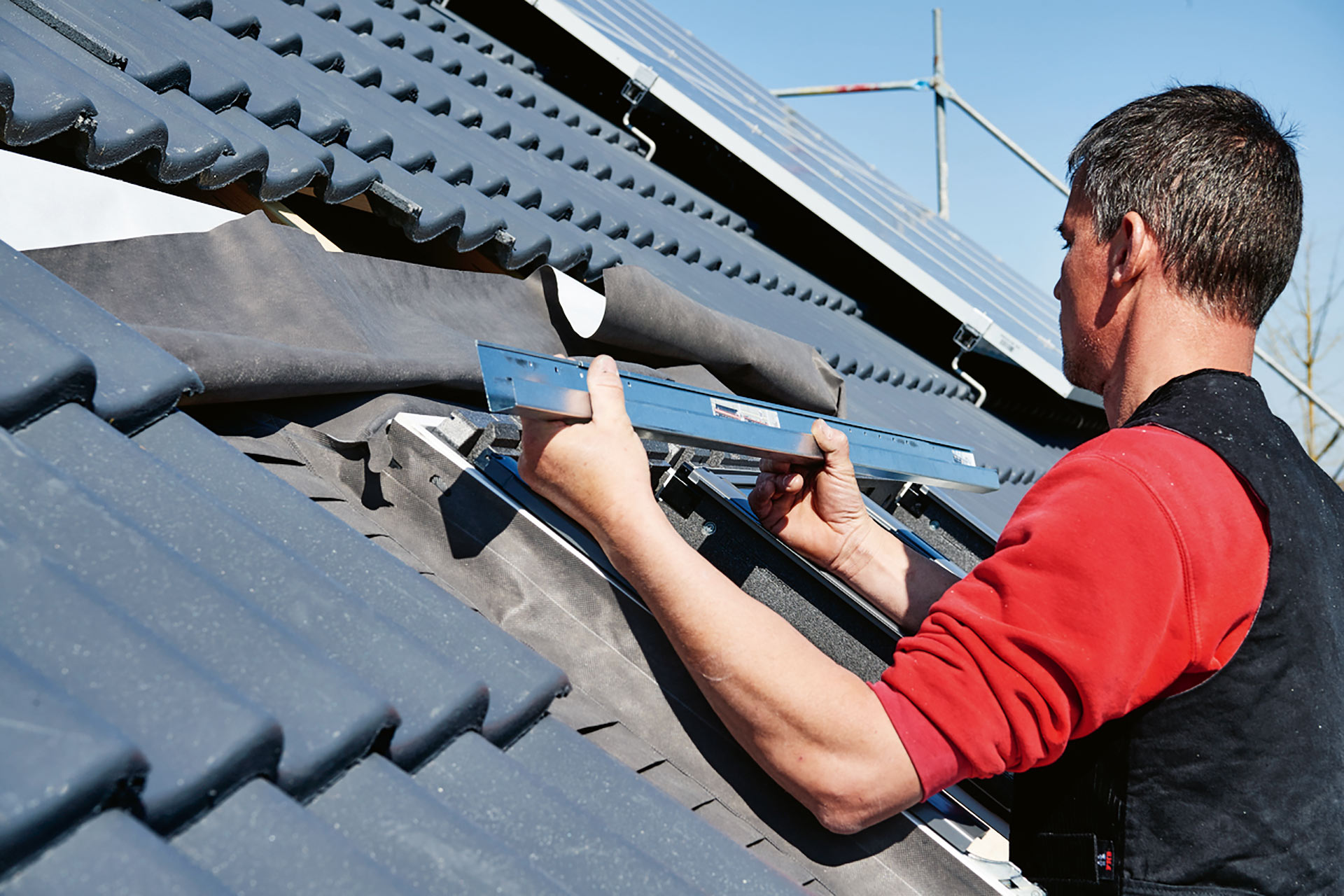

Montáž lemovania sa začne montážou spodného dielu. Zo spodnej časti pevného segmentu okna sa odstráni horný krycí plech. Po vytvarovaní a ukotvení spodného dielu lemovania sa krycí plech vráti na pevný segment okna. | Zdroj: Velux

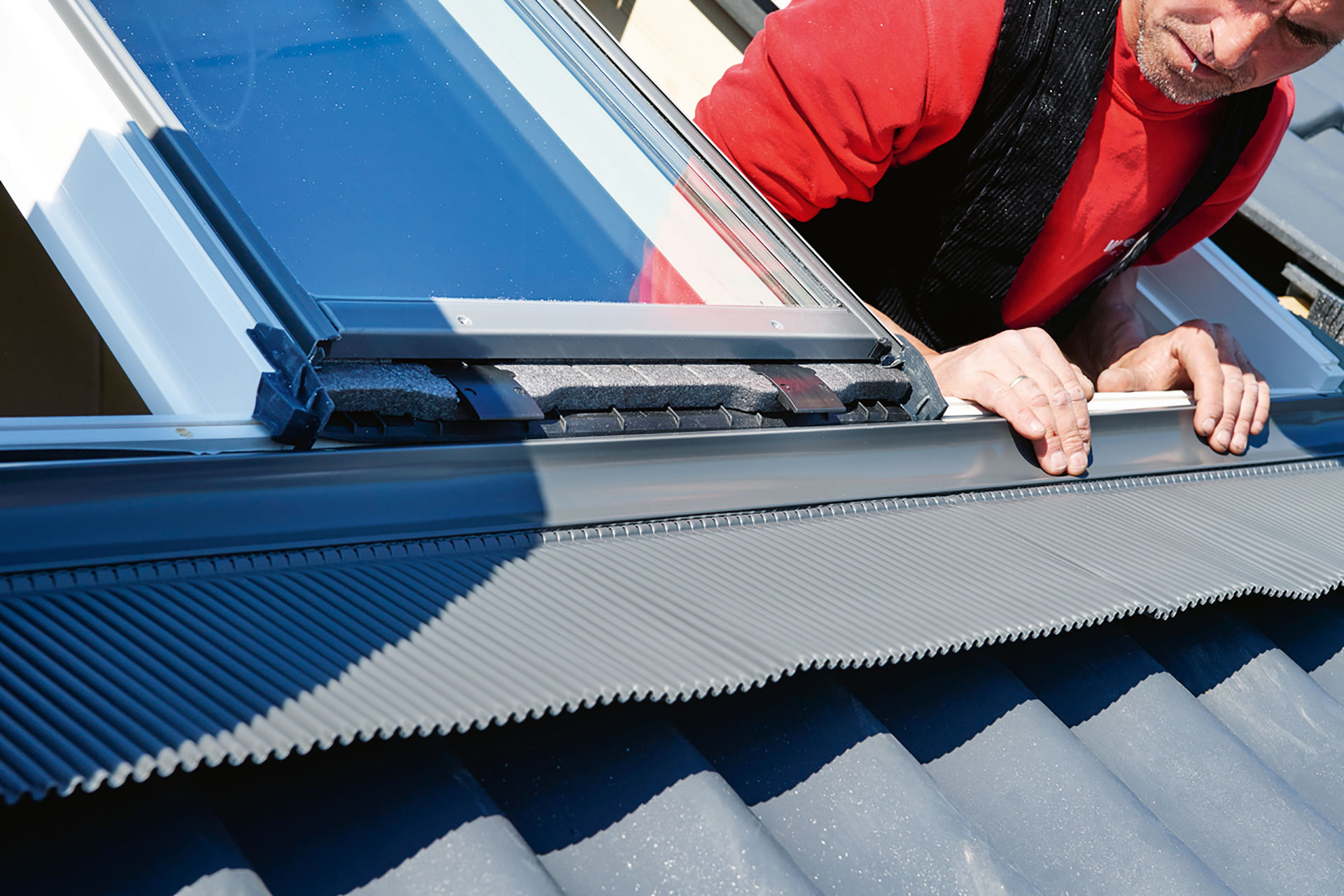

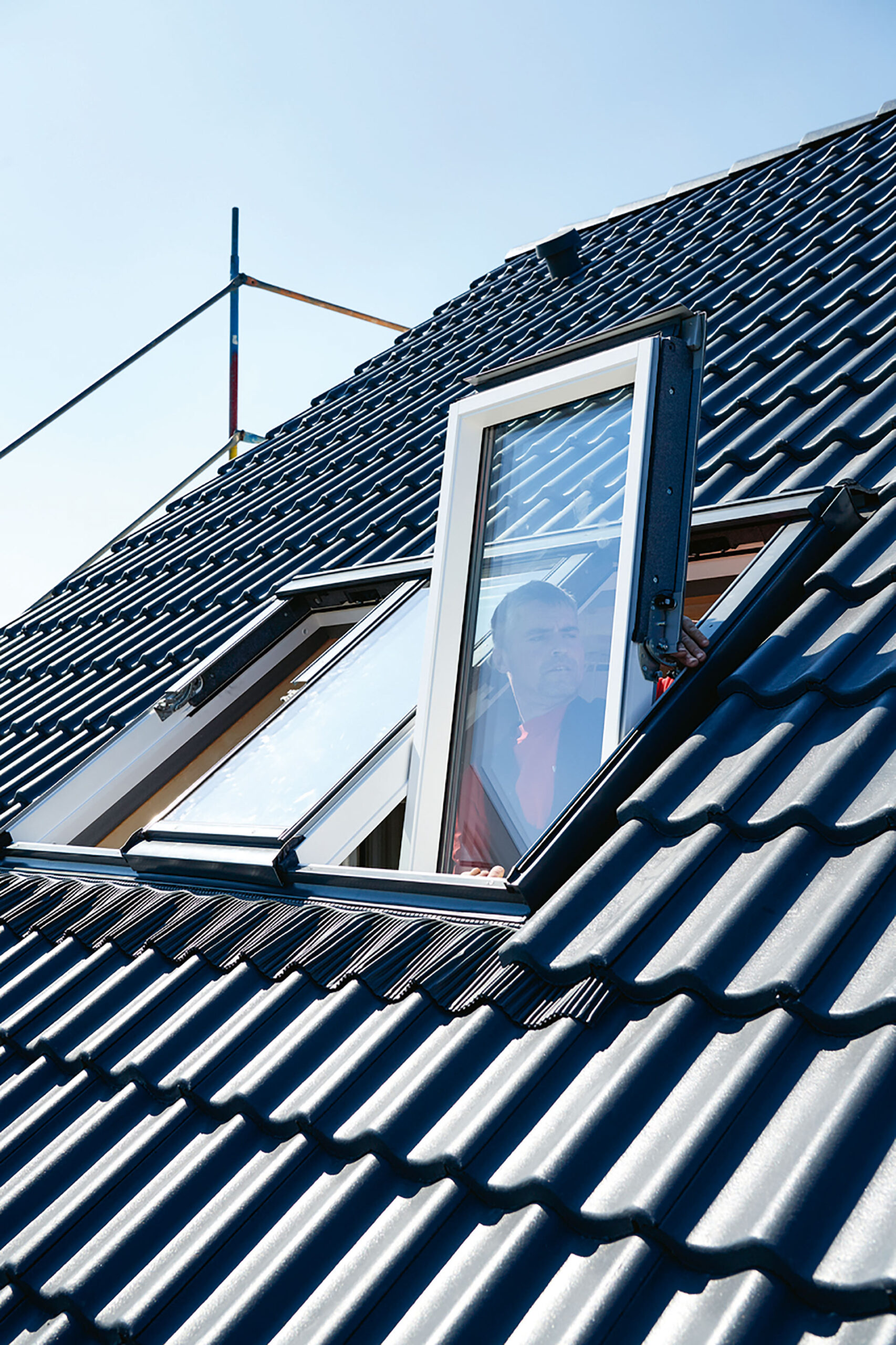

Namontuje sa bočná a horná časť lemovania a doplnkové lišty. Oplechovanie bočného a hlavného rámu sa zacvakne. K drážke bočného lemovania na bokoch sa doloží krytina vo vzdialenosti 30 až 60 mm. Nakoniec sa doloží strešná krytina nad oknom (60 až 150 mm nad oknom). | Zdroj: Velux

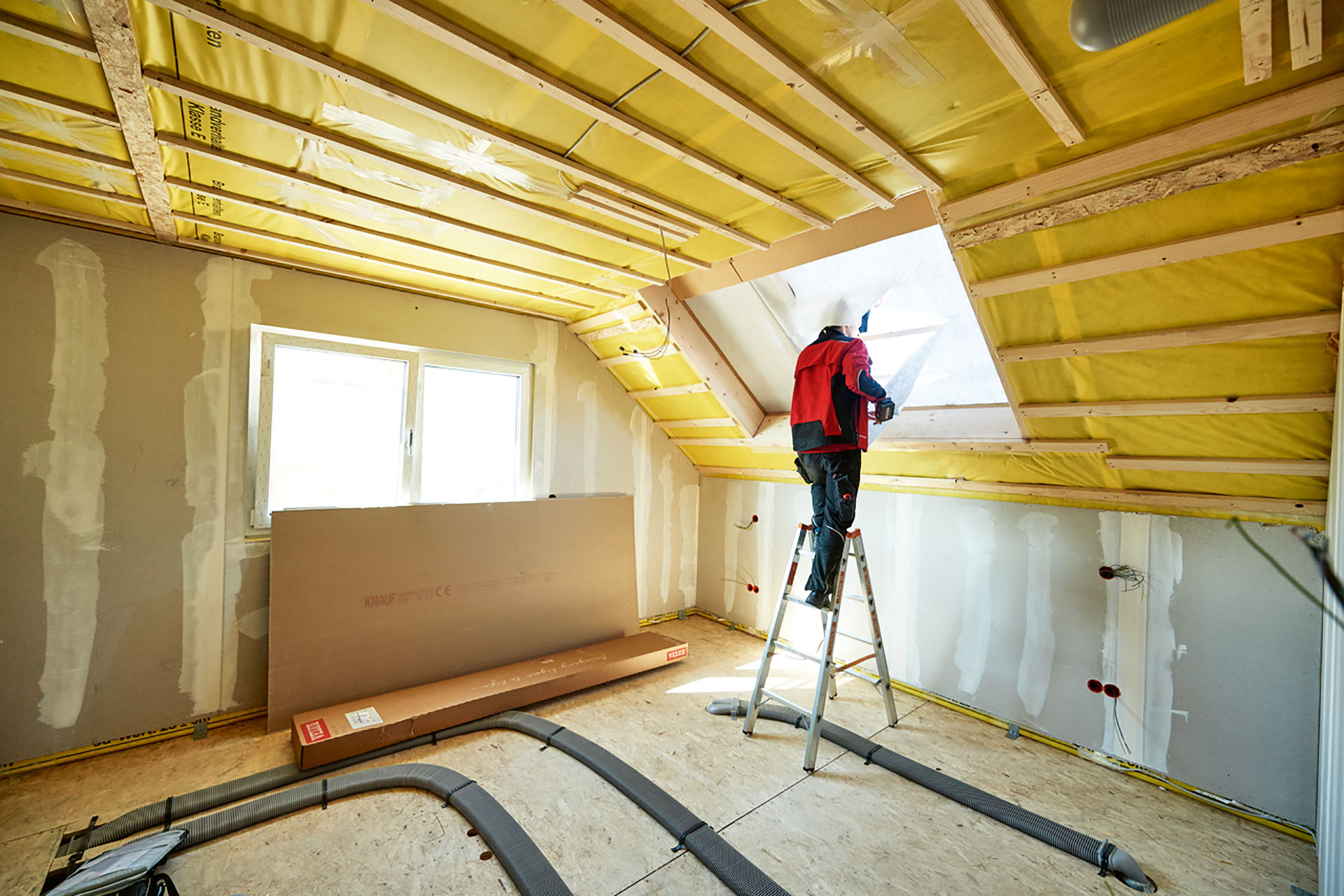

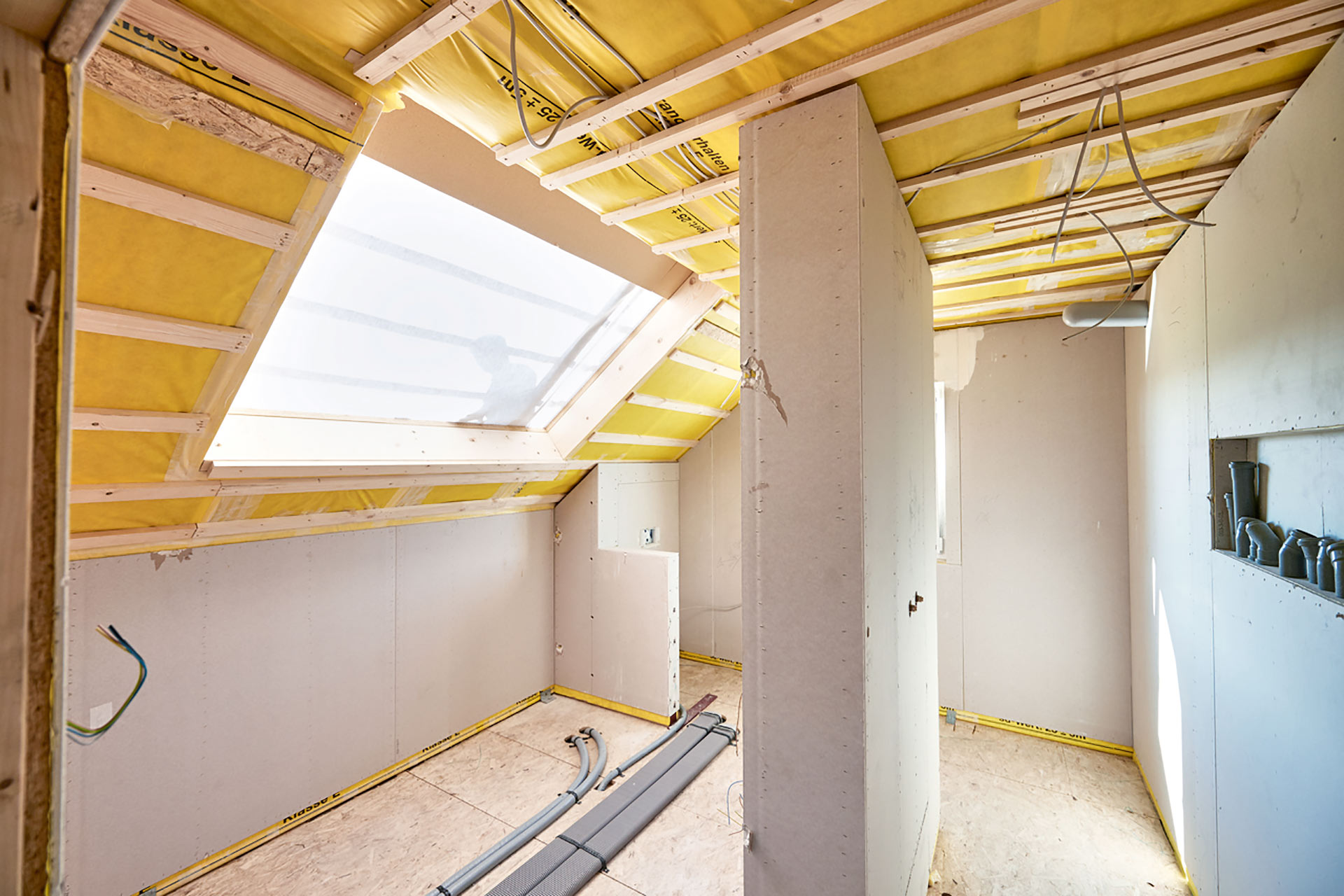

Spojenie medzi rámom strešného okna a parotesnou fóliou strešného plášťa zabezpečí manžeta z parotesnej fólie. Narezaný sadrokartón sa pripevní pomocou skrutiek do rámu vyplneného tepelnou izoláciou. | Zdroj: Velux

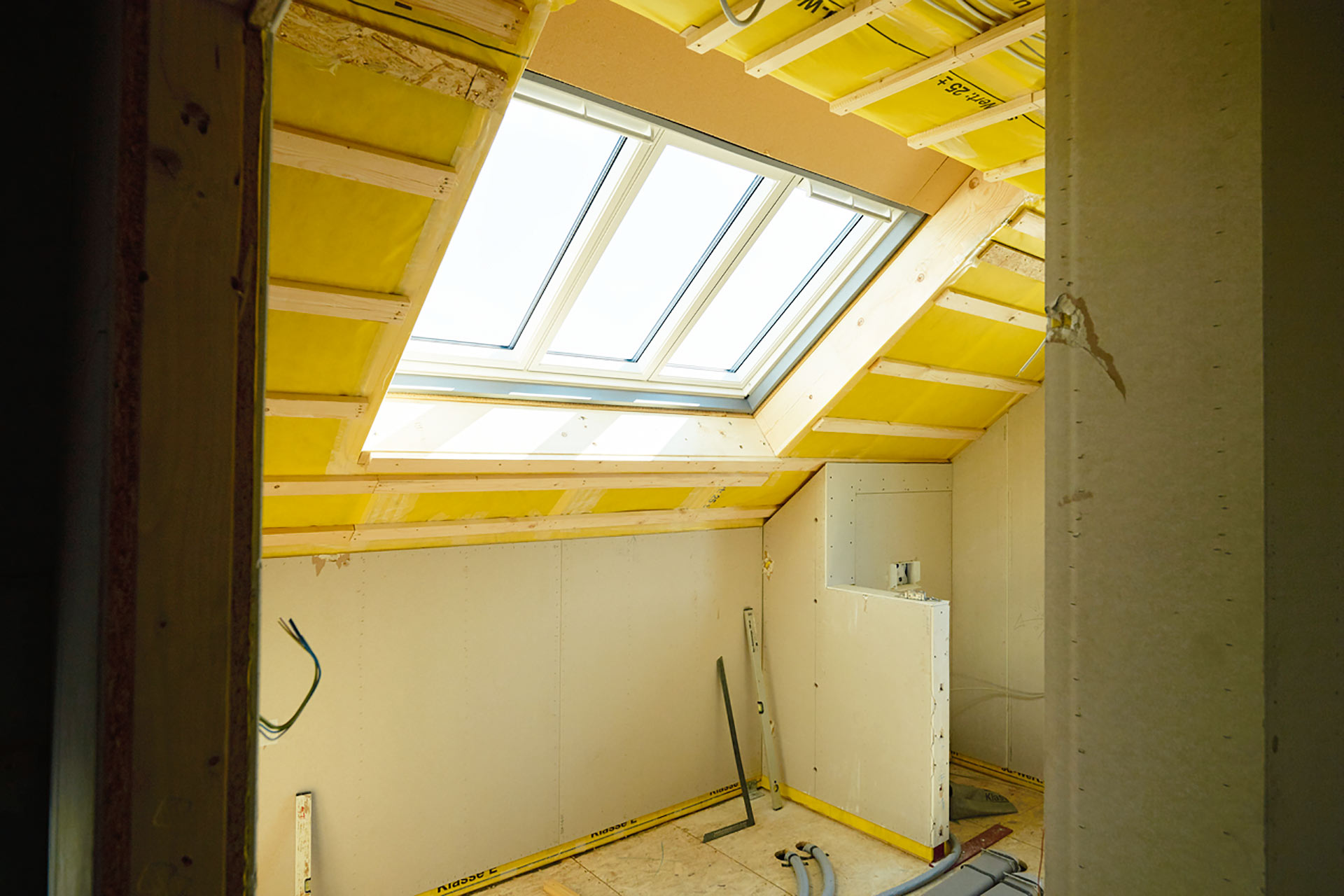

Po osadení okna sa zhotoví ostenie. Predpísaným postupom sa vytvorí nosná konštrukcia pre ostenie (rám s dostatočnou šírkou pre izoláciu 60 až 80 mm), napr. zo sadrokartónu alebo iného materiálu. Spodná časť ostenia od nábehu musí byť orientovaná kolmo na podlahu a horná časť rovnobežne s podlahou. | Zdroj: Velux
TEXT + FOTO: spracované z podkladov firmy Velux
VIZUALIZÁCIA: Mgr. art. Ján Malík
