Hrubá stavba v detaile: Montáž solárne napájanej markízy na strešné okno
Časopis Stavebné materiály Partneri sekcie:
Článok sa zaoberá pracovným postupom pre montáž solárne napájanej markízy na strešné okno.

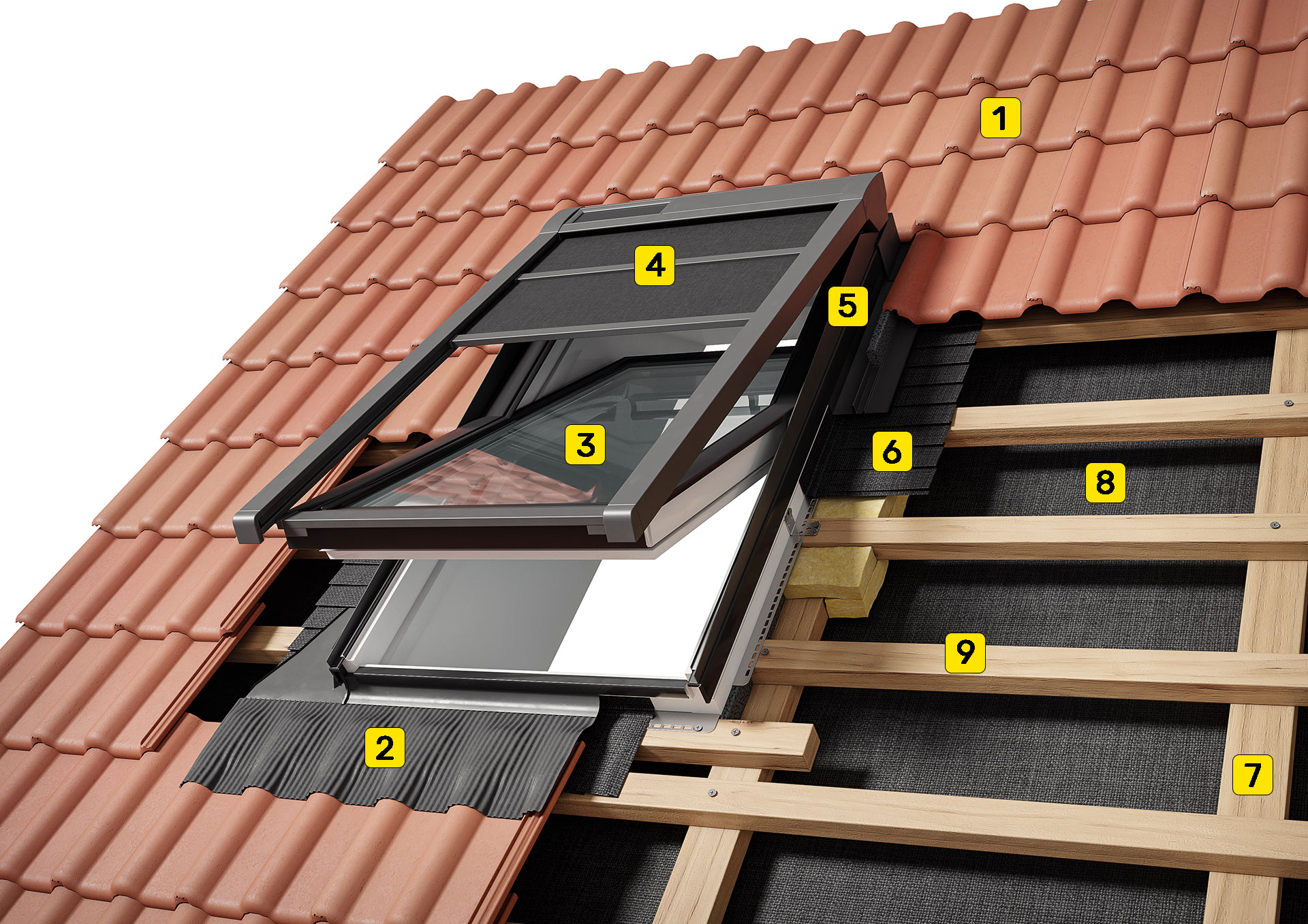

Detail strešného okna s tieniacou ľahkou roletou
- 1 – Strešná krytina do 120 mm
- 2 – Lemovanie VELUX EDWS (15 až 90°)
- 3 – Strešné okno VELUX GGLS (15 až 90°)
- 4 – Vonkajšia ochrana proti prehrievaniu VELUX SSSS/MSLS
- 5 – Hydroizolačná fólia VELUX BFXS
- 6 – Izolačný rám VELUX BDXS
- 7 – Parotesné napojenie BBX manžety VELUX BBXS
- 8 – Tesnenie parotesnej fólie BBX v drážke okna
- 9 – Parotesná fólia VELUX BBX
- 10 – Vyhotovenie ostenia
- 11 – Krokva
- 12 – Výmena krovu
- 13 – Poistná hydroizolácia
- 14 – Strešná lata
Čo budete potrebovať
- Vonkajšia markíza na solárny pohon
- VELUX Integra® Solar SSS/MSL
- Ľahká vonkajšia roleta
- Velux Ľahká vonkajšia roleta na solárny pohon SSS

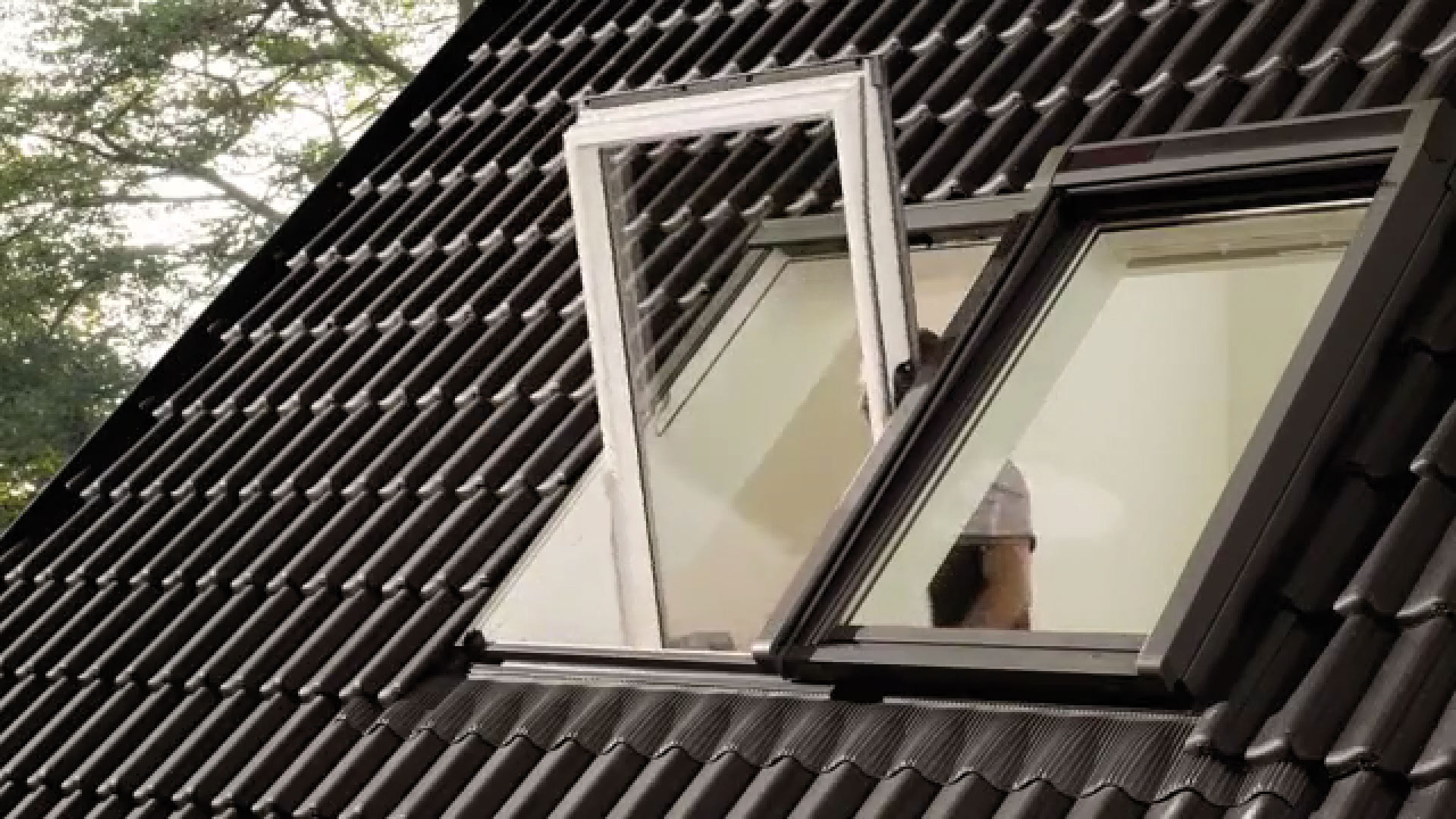

Solárne napájaná markíza (alebo ľahká vonkajšia roleta) sa montuje zvonka na oplechovanie strešného okna. Montáž sa realizuje väčšinou z interiéru, preto treba okno pred inštaláciou otvoriť a pretočiť približne o 90 ° do zvislej polohy. | Zdroj: Velux

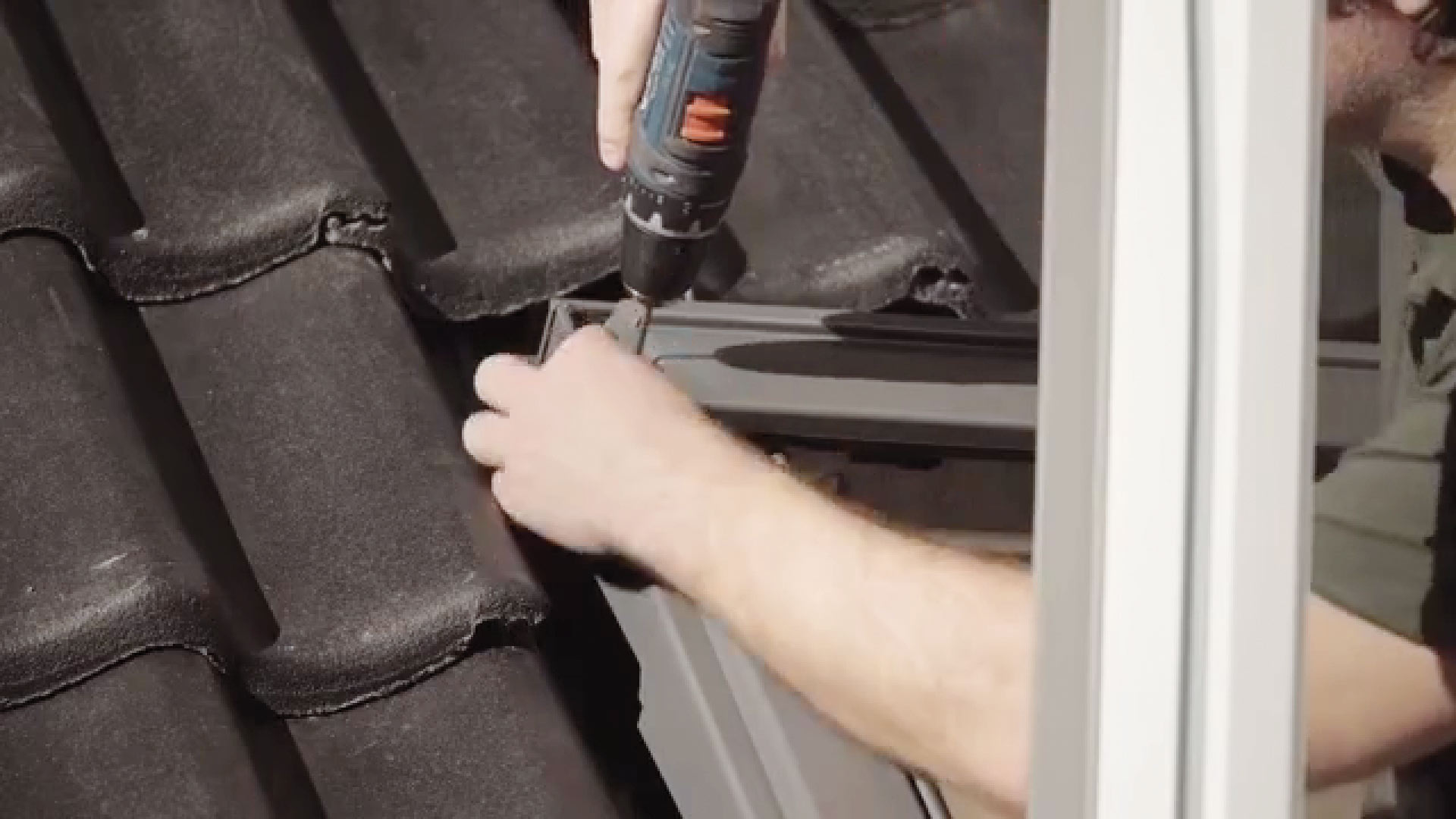

Montáž sa začína v hornej časti okna. Najskôr sa demontujú skrutky horného oplechovania okna. | Zdroj: Velux
Potom sa ako dilatačný prvok umiestni tesnenie z butylového tmelu. | Zdroj: Velux
Vloží sa úchyt krytia budúcej markízy (alebo rolety), priskrutkuje sa na miesto skrutkou, ktorá sa predtým vybrala. | Zdroj: Velux

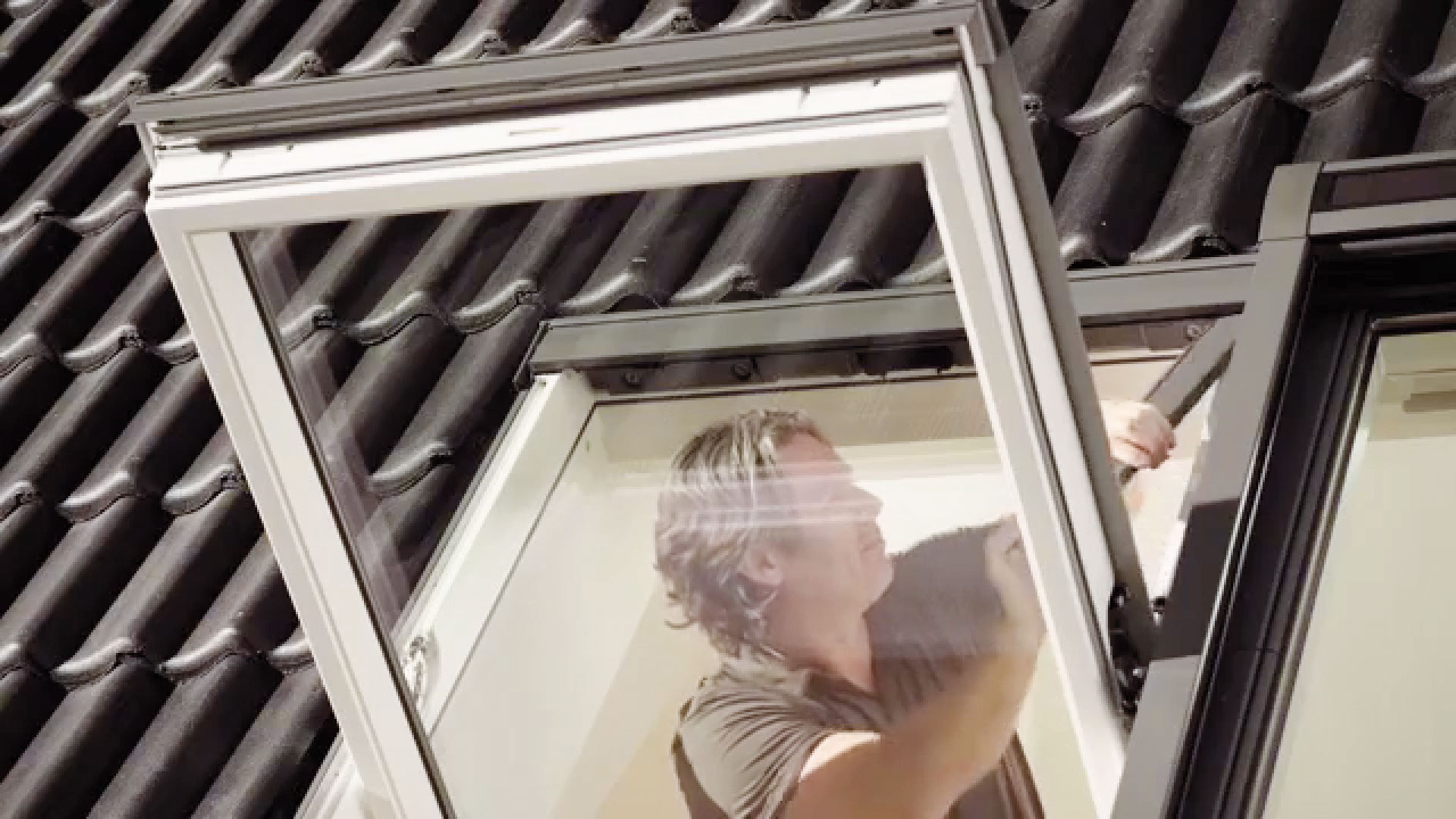

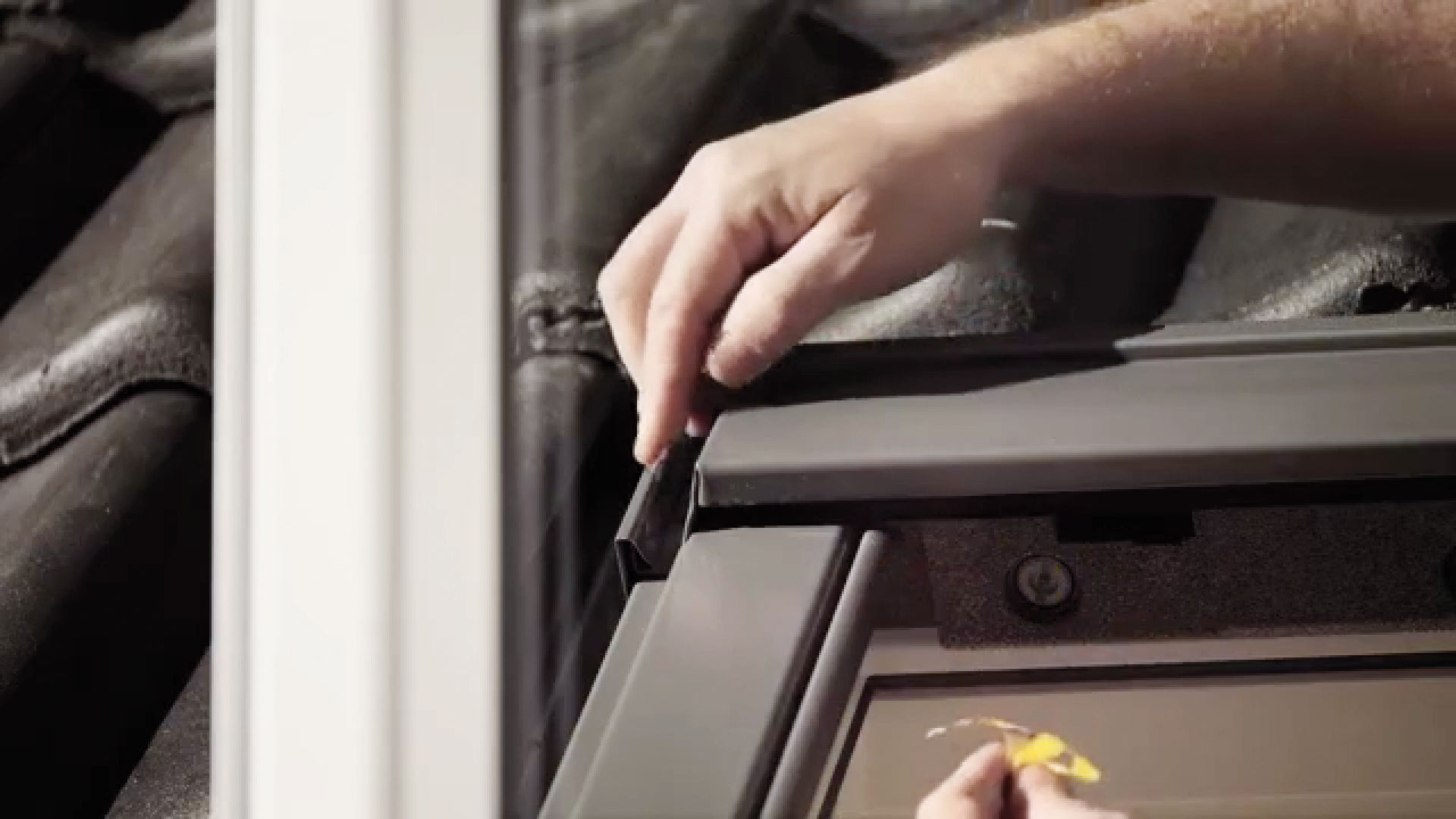

Vycvakne sa bočné krytie okna na obidvoch stranách, pretože by mohlo zavadzať pri montáži. | Zdroj: Velux

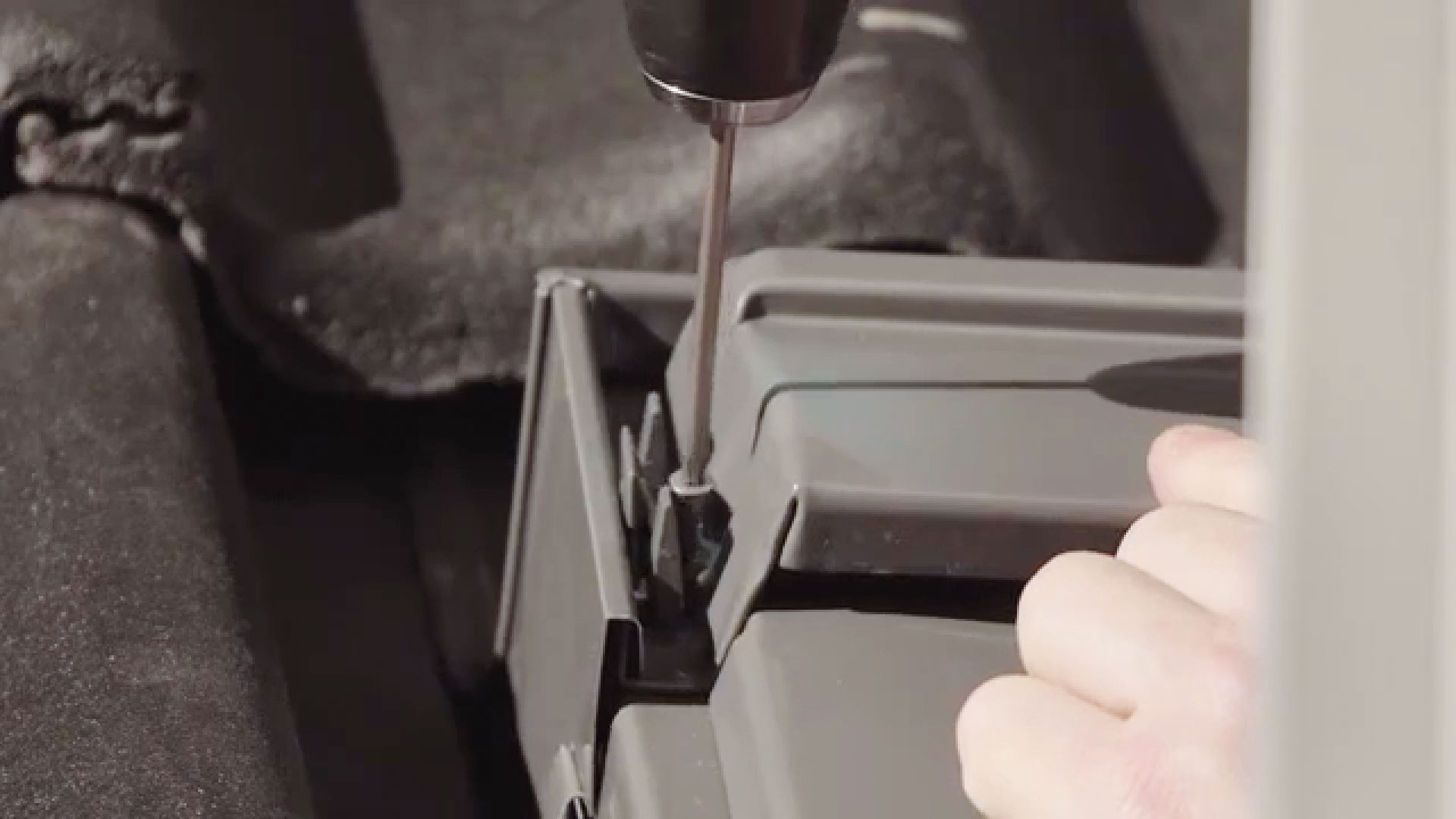

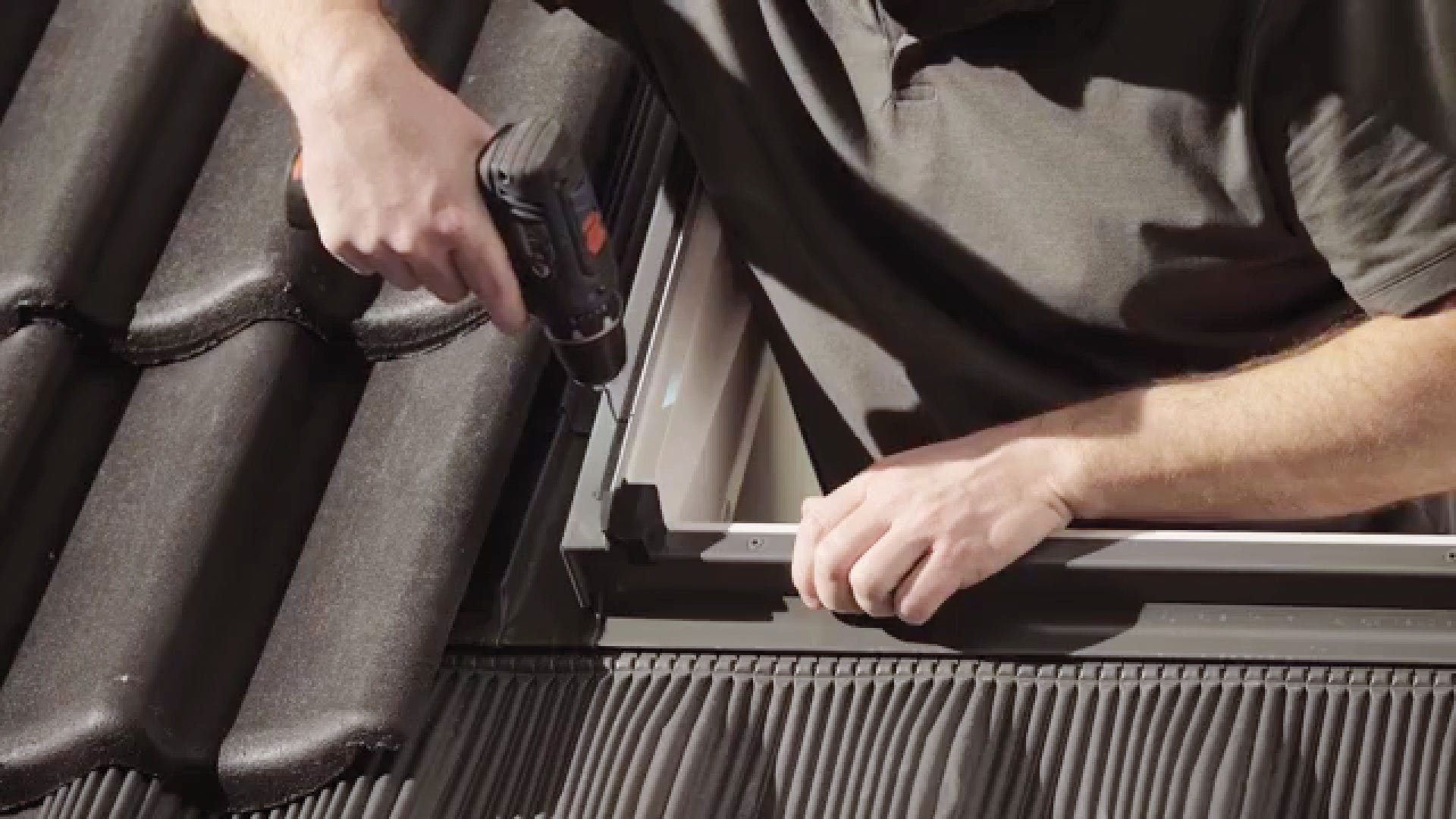

Označia sa miesta na skrutky podľa otvorov v nosnej lište novej markízy (alebo rolety) a predvŕtajú sa otvory na uchytenie. | Zdroj: Velux

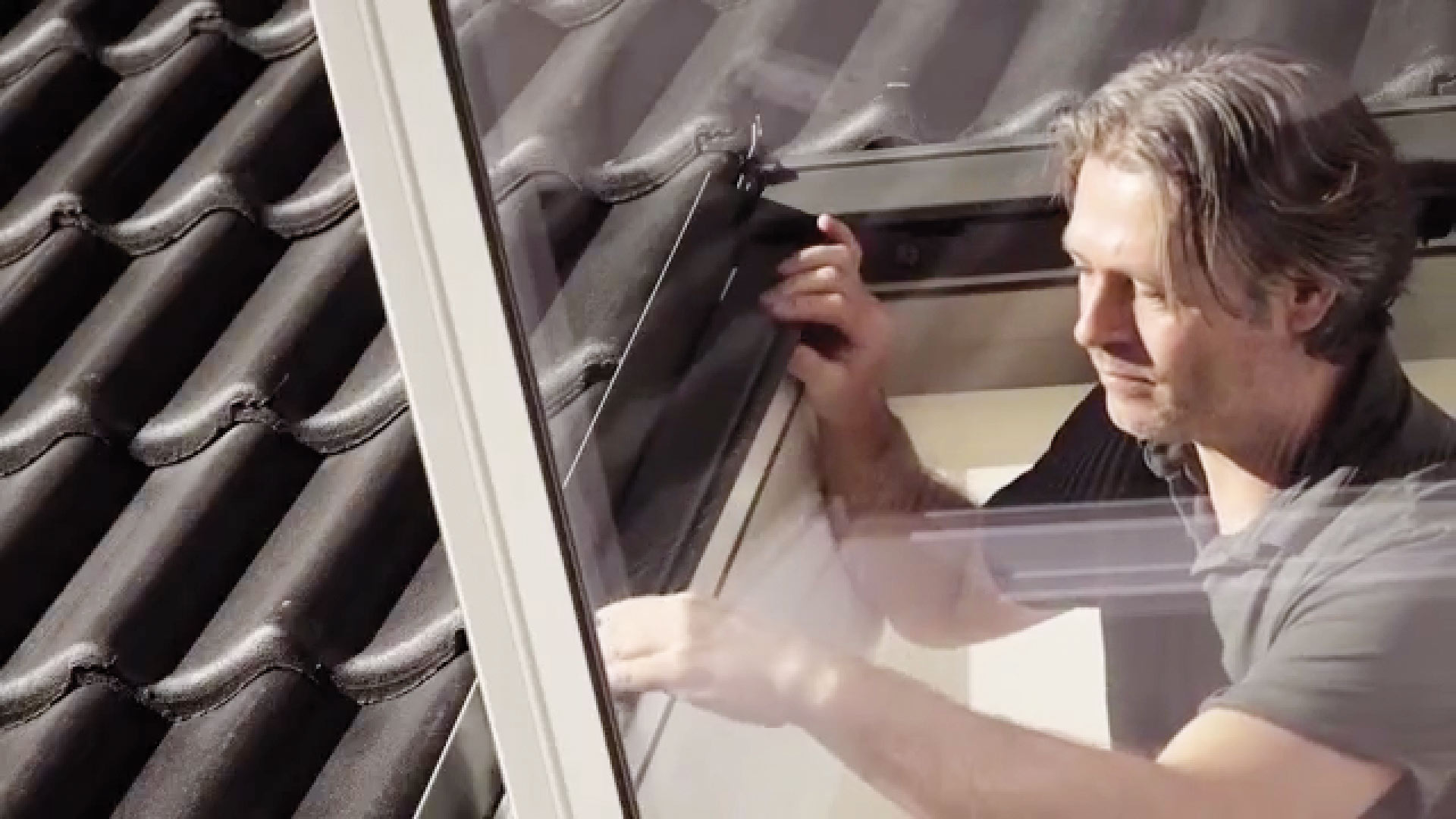

Nosná lišta sa zacvakne do úchytov. | Zdroj: Velux
Položí sa tesnenie z butylového tmelu a zaskrutkuje sa na miesto. | Zdroj: Velux

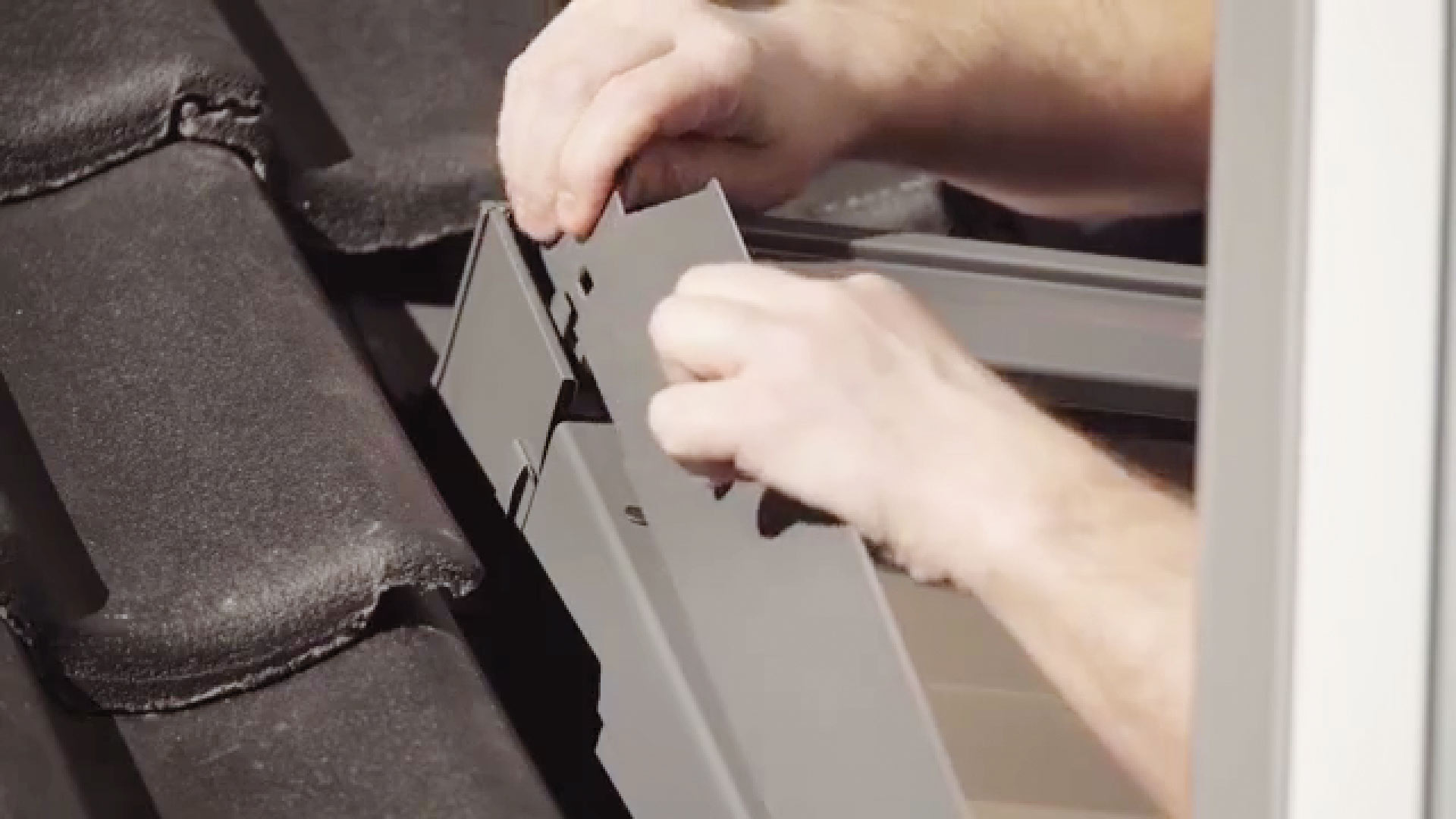

Bočný diel oplechovania sa vráti na miesto. | Zdroj: Velux

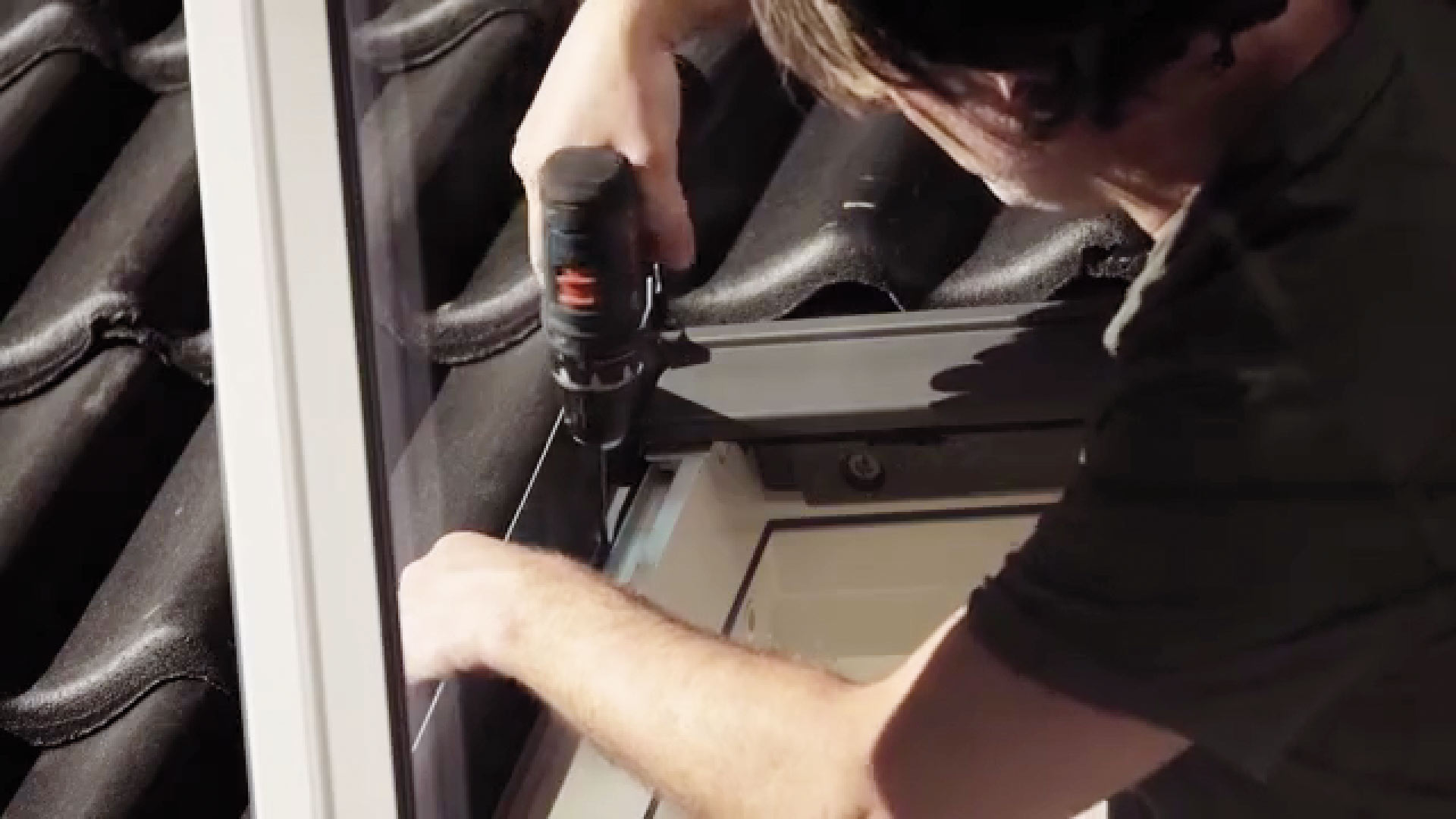

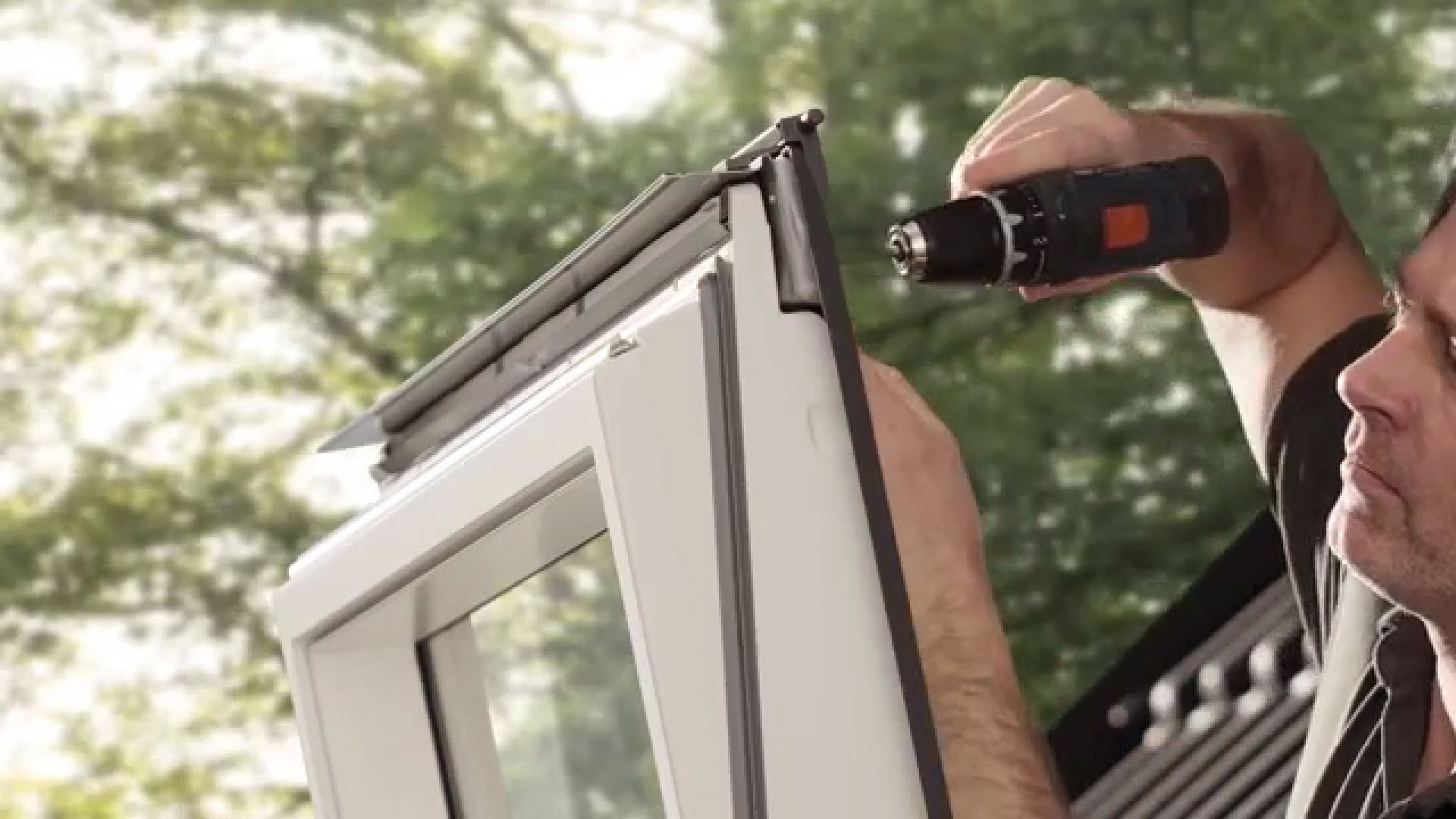

Na spodnú vonkajšiu hranu okna (teraz vo zvislej polohe hore) sa pripevní spodný diel markízy (alebo rolety). Diel sa priskrutkuje na miesto. Otvory sa musia predvŕtať podľa rozpätia dielov markízy (alebo rolety) a utesniť butylovým tmelom. | Zdroj: Velux

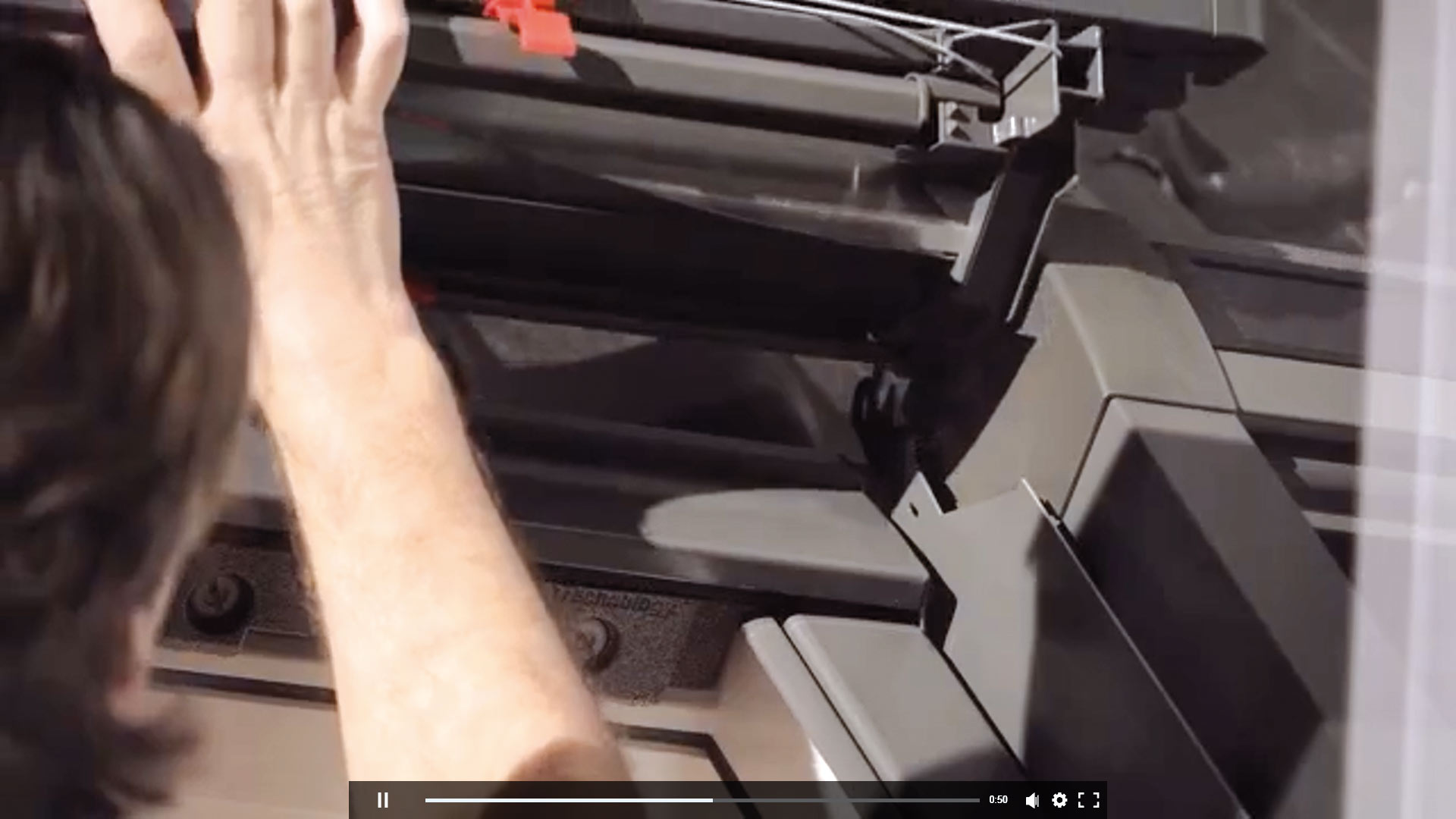

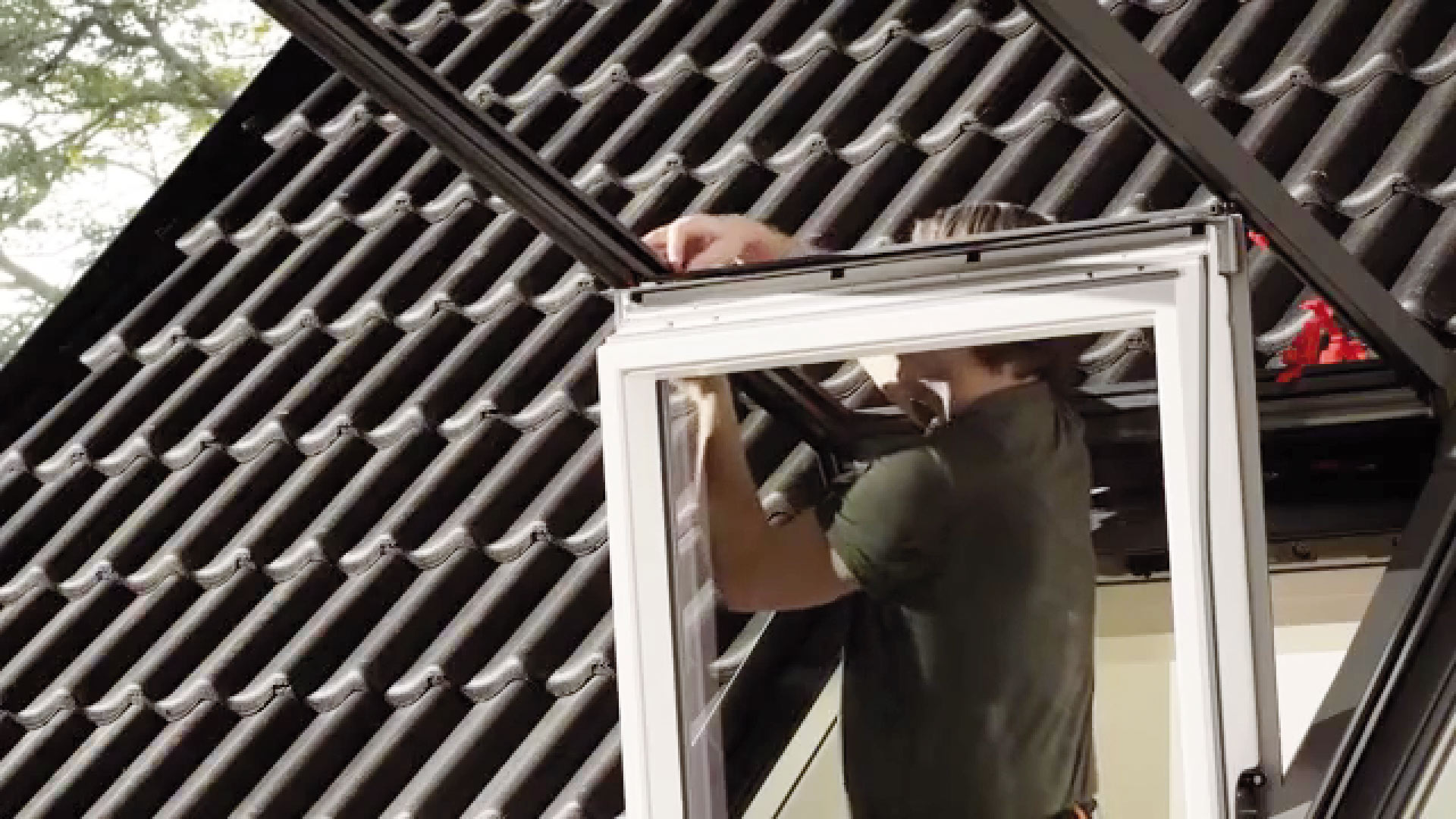

Nad hornú hranu okna sa osadí schránka s markízou (roletou). Zacvakne sa na miesto. | Zdroj: Velux

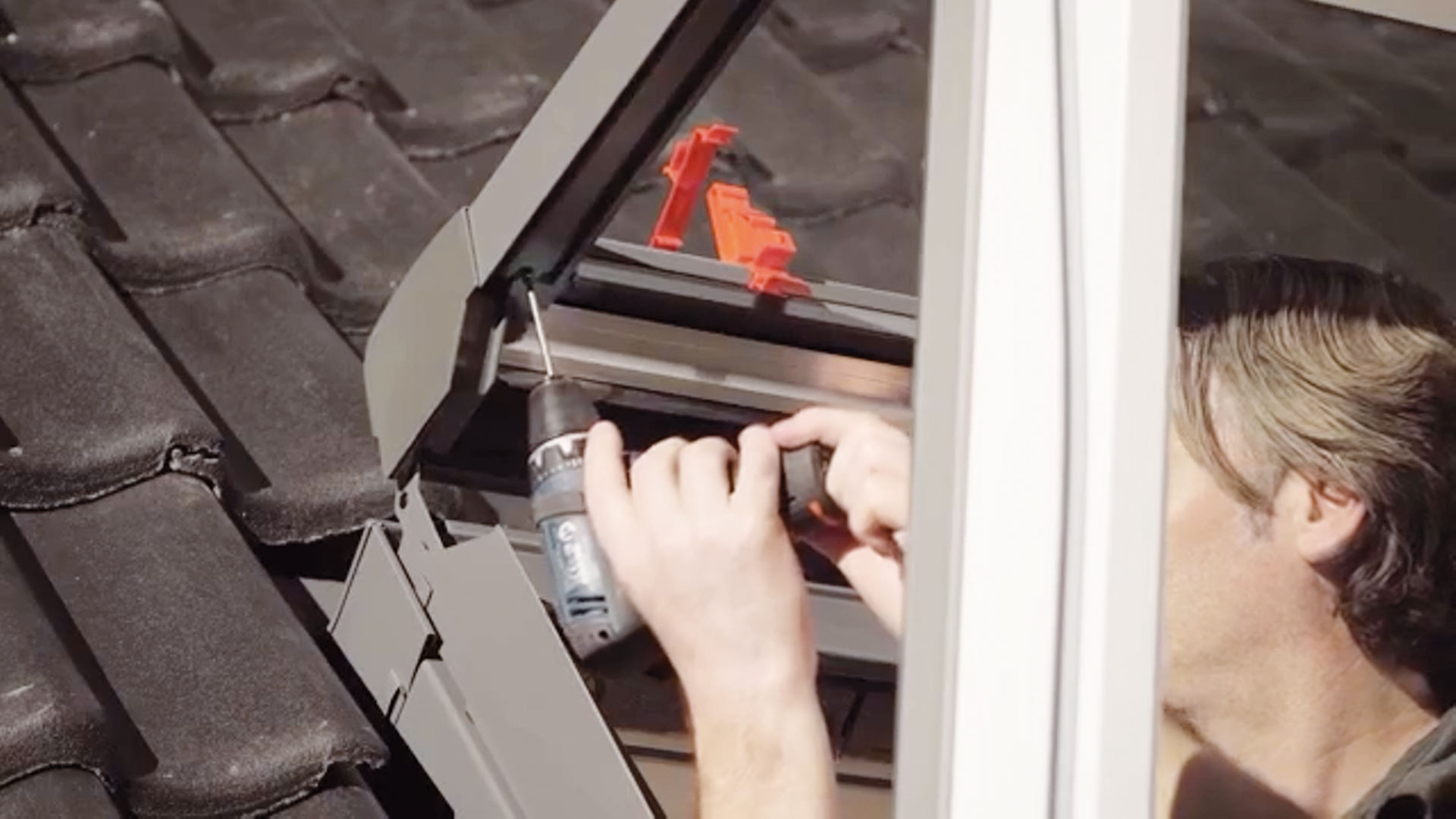

Na osadenú schránku sa pripevnia vodiace lišty markízy (rolety) a upevnia sa aj na diel na spodnej hrane okna. | Zdroj: Velux
Vodiace lišty sa pripevnia v zodpovedajúcom uhle napevno na schránku. | Zdroj: Velux

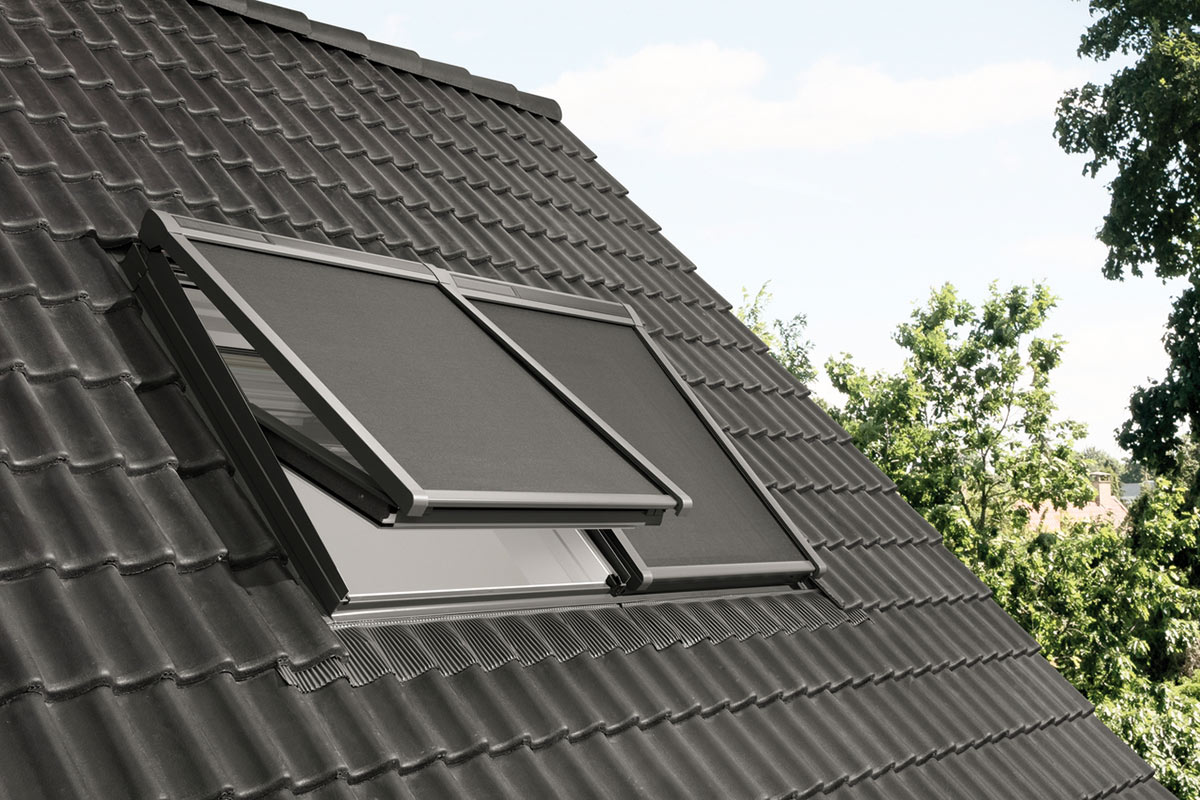

Markíza (roleta) je namontovaná na okne a môže sa začať používať. | Zdroj: Velux
TEXT A FOTO: spracované z podkladov firmy Velux
VIZUALIZÁCIA: Mgr. art. Ján Malík
