Časopis TZB Haustechnik S rastúcou cenou tepla v priebehu rokov sa kladie čoraz väčší dôraz na prevádzkové náklady tepelných sietí, nielen na počiatočnú investíciu. Správnou voľbou materiálu, izolácie, optimalizáciou dimenzií a prevádzkových parametrov tepelnej siete možno dosiahnuť nemalé úspory. O to viac je dôležité dokázať predísť poruche rozvodu tepla alebo ju aspoň včas identifikovať.
Neskorý servisný zásah má vplyv nielen na financie dodávateľa tepla, ale aj komfort a bezpečnosť jeho odberateľov. Preto je dnes už zaužívaným štandardom monitorovací systém slúžiaci na detekciu a lokalizáciu úniku – obzvlášť pri oceľových predizolovaných potrubiach.
Počas rokov boli vyvinuté rôzne druhy takýchto systémov, z ktorých najrozšírenejší je škandinávsky impulzný systém Nordic, pozostávajúci minimálne z jednej dvojice medených neizolovaných drôtov. Všetky oceľové potrubia dodávané spoločnosťou NRG flex sú týmto systémom štandardne vybavené, ak teda zákazník, samozrejme, nepožaduje iné riešenie.
Čo však v prípade, keď ide o prevádzkovanie rozsiahlej siete starších rozvodov, ktoré ešte neboli vybavené monitorovacím systémom alebo bol takýto systém počas montáže nesprávne zapojený a je nefunkčný? Z praxe vieme, že jedna vec je dodať nové potrubie s monitorovaním, no druhá je správne ho inštalovať. V našich končinách preto jestvuje množstvo teplovodov a horúcovodov, ktoré nie sú monitorované.
Únik na takýchto sieťach sa identifikuje až na základe zvýšenej spotreby doplňovania alebo častého poklesu tlaku, čo je už veľmi neskoro. Výhodou kanálových rozvodov v mestských oblastiach je, že unikajúca horúca voda z rozvodu putuje kanálom a zaplavuje najbližšiu nižšie položenú šachtu.
Preto dodávatelia tepla pravidelne kontrolujú práve šachty, čo si však v rozsiahlych mestských rozvodoch vyžaduje nemalý tím pracovníkov. Čím častejšie sa šachty kontrolujú, tým skôr sa dokáže objaviť a odstrániť porucha, a teda ich pravidelná kontrola je z hľadiska bezpečnosti prevádzky teplovodu kľúčová.
Diaľkové monitorovanie šácht
Z tohto dôvodu spoločnosť RATMON vyvinula systém diaľkového monitorovania šácht, vďaka ktorému možno podstatne rýchlejšie identifikovať poruchy kanálových rozvodov tepla a redukovať počet kontrolných výjazdov na minimum. Systém obsahuje jednotky, ktoré snímajú teplotu, zaplavenie a otvorenie poklopu na šachte.
Kombináciou snímania zaplavenia a teploty v šachte dokáže obsluha na diaľku vyhodnotiť, či ide o poruchu teplovodu alebo zaplavenie dažďovou vodou. Snímačom otvorenia poklopu možno zas odhaliť nepovolený vstup do monitorovaného priestoru.
Zariadenia s krytím IP65 sú konfigurované na pravidelné kontrolné posielanie stavu snímačov. Pri posielaní dát 1× denne je životnosť napájacej batérie až 5 rokov.

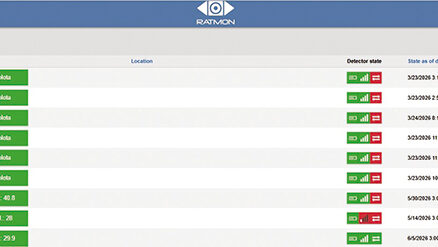

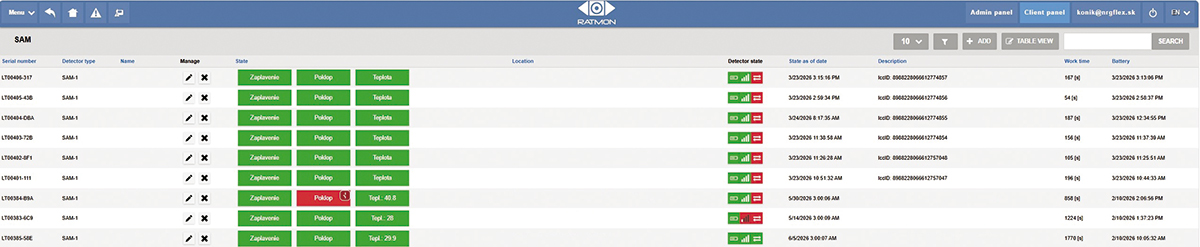

Ak nastane aktivácia ktoréhokoľvek zo snímačov alebo dôjde k nárastu, resp. poklesu teploty mimo prahových hodnôt, zariadenie okamžite vyšle signál, ktorý sa ihneď zobrazí na dispečingu kotolne. Súčasne je používateľ upozornený e-mailovou a/alebo SMS notifikáciou o alarmovom stave príslušnej monitorovacej jednotky. Komunikácia so serverom výrobcu prebieha bezdrôtovo, prostredníctvom mobilnej siete IoT. Používateľ vidí stavy všetkých jednotiek a ich snímačov prehľadne, vo webovej alebo v mobilnej aplikácii (obr. 1).
Verzie monitorovacích jednotiek
Dostupné sú dve verzie šachtových monitorovacích jednotiek.

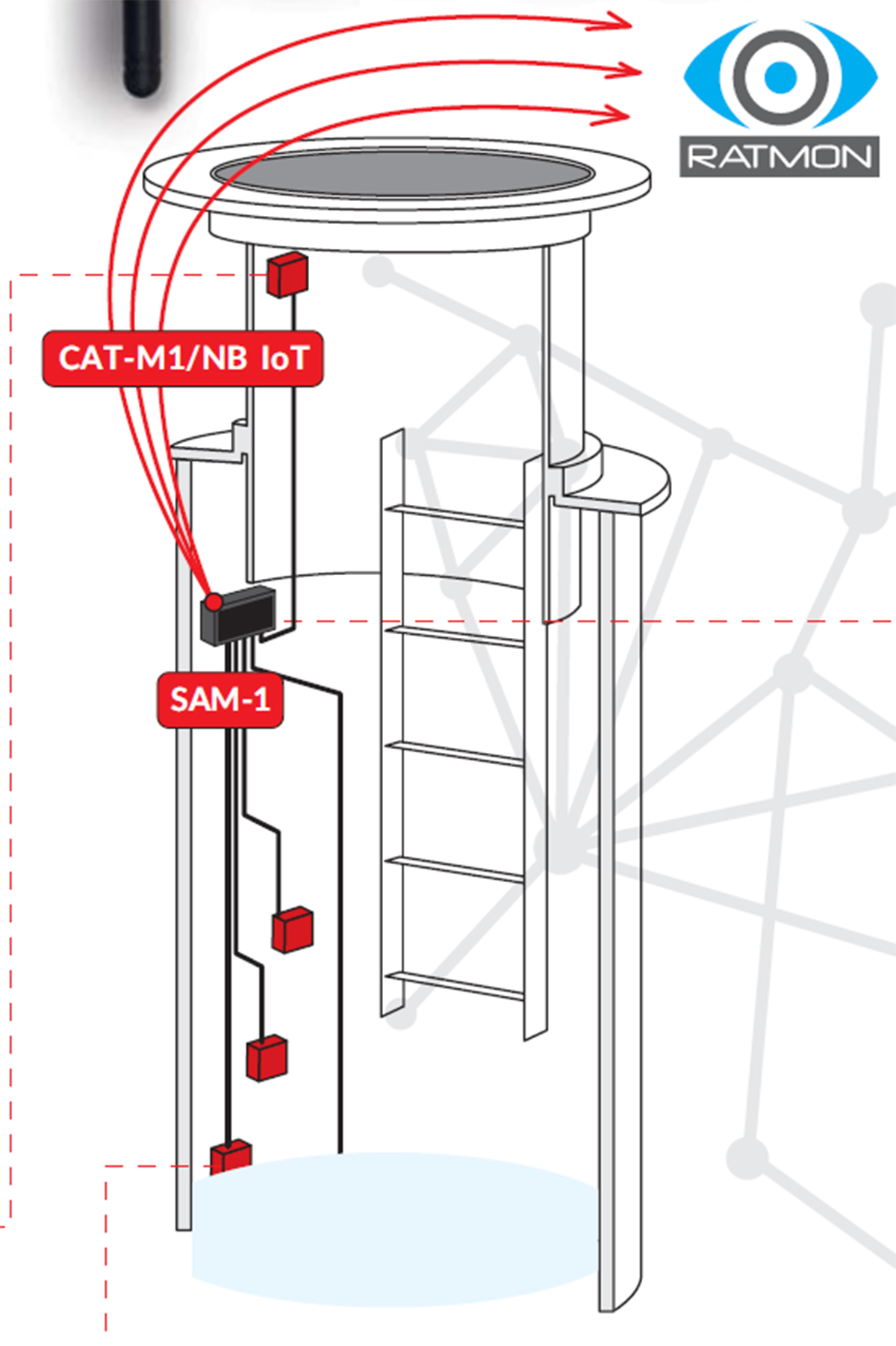

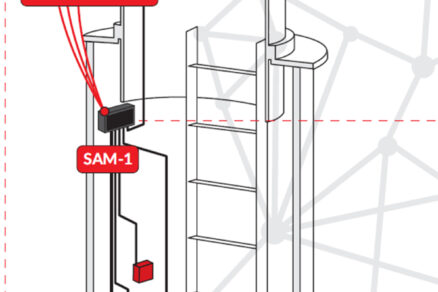

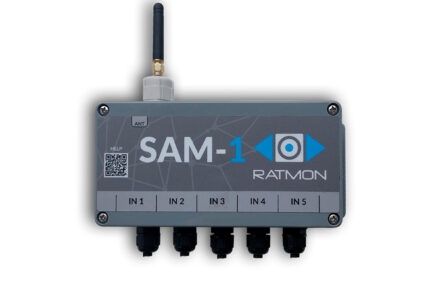

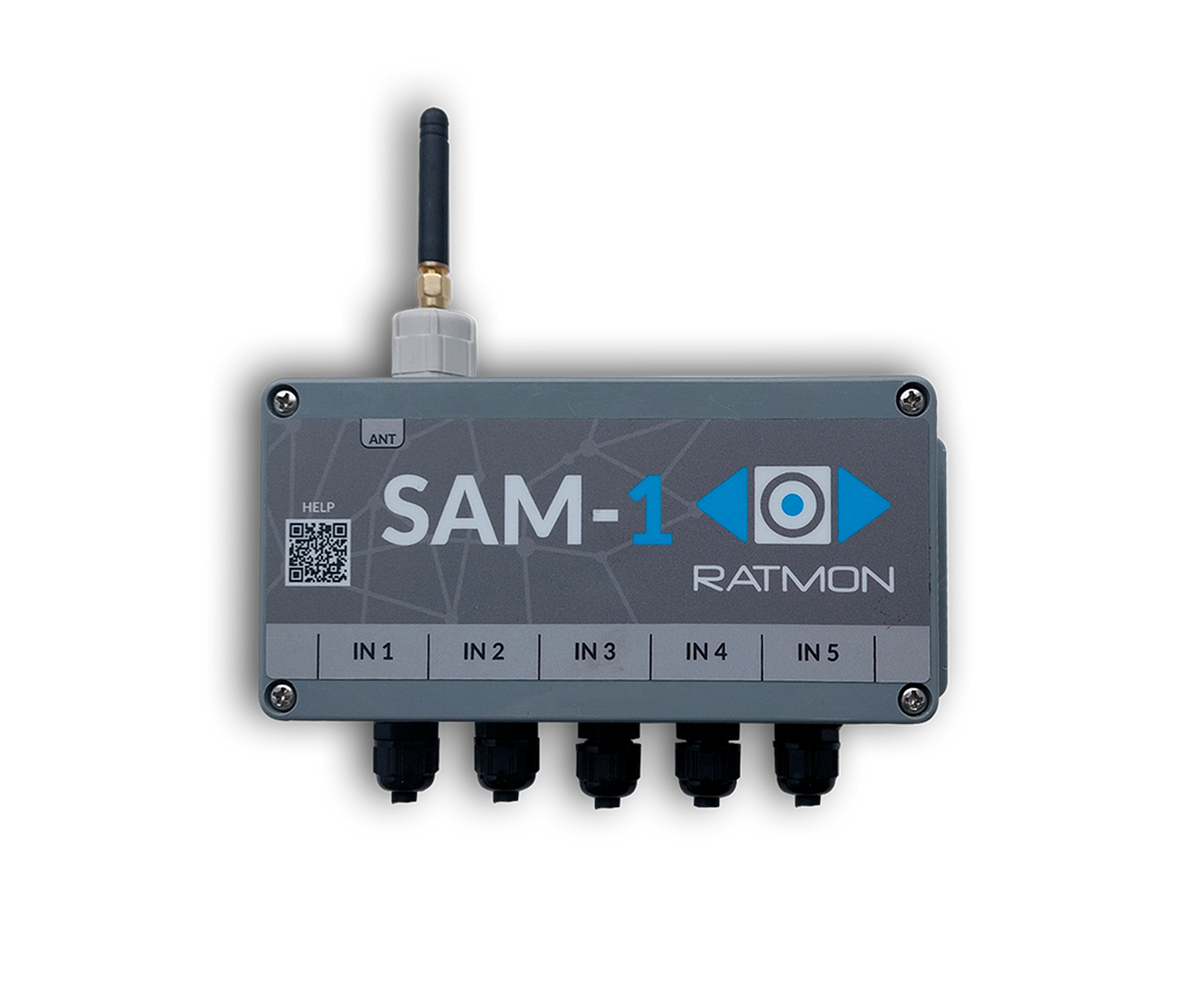

SAM-1 je jednotka s piatimi vstupmi, z ktorých jeden je určený na snímanie teploty, zvyšné 4 slúžia ako 1/0 kontakty na snímanie otvorenia poklopu alebo hladiny v rôznych úrovniach (obr. 2).

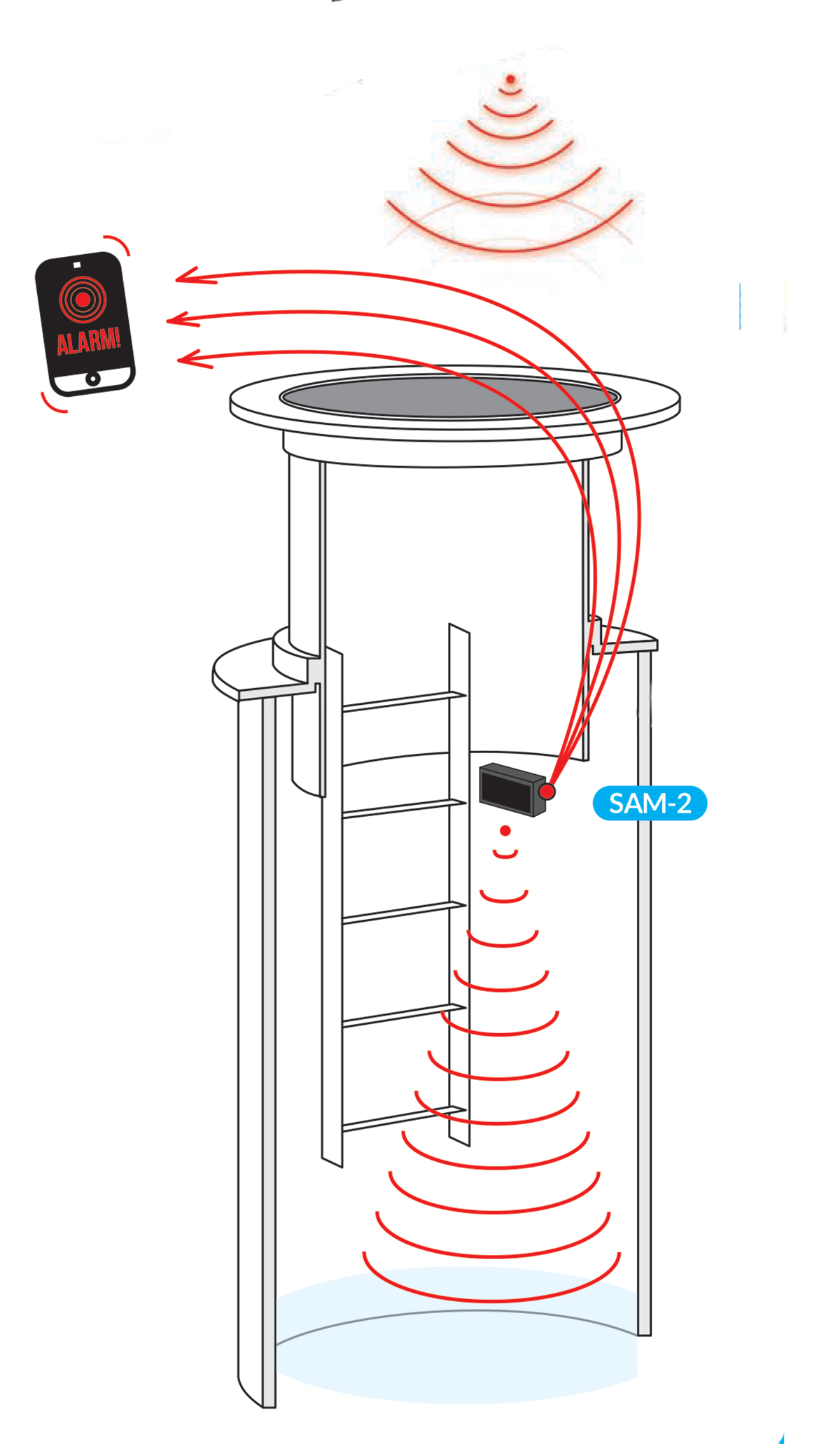

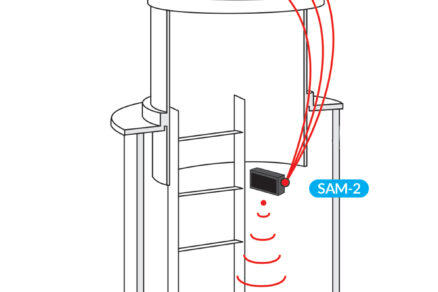

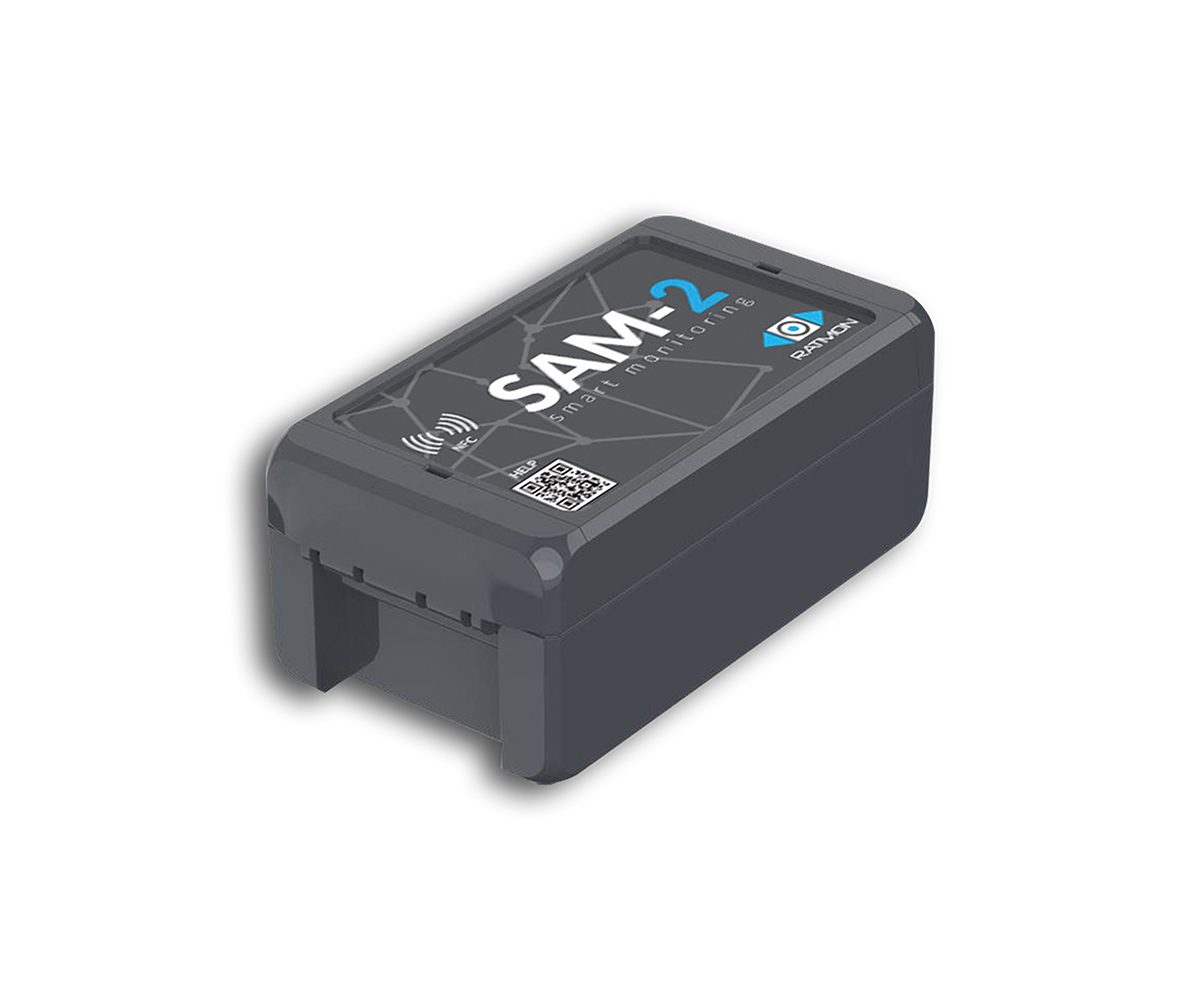

SAM-2 je jednotka s radarovým snímaním výšky hladiny a so zabudovaným snímačom teploty. Voľný je jeden vstup, ktorý možno obsadiť ďalším 1/0 snímačom, napríklad otvorenia poklopu (obr. 3).
Systémové riešenia

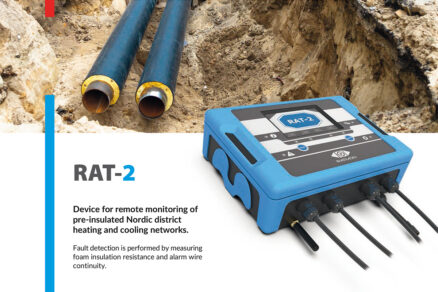

Spoločnosť RATMON sa zaoberá vývojom a výrobou zariadení prakticky pre všetky druhy monitorovacích systémov v rozvodoch tepla a chladu, ako aj v distribúcii pitnej vody. Ich systémové riešenia nachádzajú široké uplatnenie či už ako stacionárne jednotky kontrolujúce stav rozvodov, alebo mobilné jednotky určené na kontrolu inštalácie či vyhľadávanie únikov.
Výhodou je, že všetky dodávané zariadenia a príslušenstvo k nim sú vzájomne kompatibilné a namerané údaje sú prehľadne zobrazované v jednej webovej aplikácii bez nutnosti akejkoľvek inštalácie. V spolupráci s dodávateľmi predizolovaných potrubí dokážeme navrhnúť monitorovací systém na mieru pre akýkoľvek projekt, ktorý pri správnej inštalácii zabezpečí spoľahlivú kontrolu a bezpečnosť prevádzky počas celej životnosti potrubného rozvodu.
Dokonca ani pri starých a nemonitorovaných rozvodoch tepla nie je situácia beznádejná, stále existuje možnosť zefektívniť prevádzku napríklad pomocou šachtových jednotiek SAM-1 alebo SAM-2.
Text: Ing. Ervín Koník, NRG flex, s. r. o.
