Sanรกcia historickรฉho muriva pivovaru

Partneri sekcie:

Vย sรบฤasnosti je pivovar Uย Flekลฏ vย praลพskom Novom Meste pamiatkovo chrรกnenรฝm objektom. Po rekonลกtrukcii objektu vย rokoch 1984 aลพ 1986, ktorรก bola spojenรก sย vรฝmenou dlaลพby dvorov aย novou รบpravou soklov objektu, vลกak nastali problรฉmy sย deลกtrukciou vonkajลกรญch omietok.

Histรณria objektu

Pivovar Uย Flekลฏ bol zaloลพenรฝ vย roku 1499. Objekt stojรญ na mieste troch stredovekรฝch budov, ktorรฝch zรกklady sa dochovali pod terรฉnom. Po barokovej prestavbe nasledovali klasicistickรฉ รบpravy aย okolo r. 1900 boli na vonkajลกรญch povrchoch obvodovรฝch konลกtrukciรญ zhotovenรฉ dekory historizujรบcich foriem.

Opis objektu

Stavba je ฤiastoฤne podpivniฤenรก, zvislรฉ nosnรฉ konลกtrukcie sรบ murovanรฉ vย kombinรกcii kameลˆ โ€“ tehla. Zvislรฉ ani vodorovnรฉ hydroizolรกcie objektu neboli vykonanรฉ.

Podloลพie objektu tvoria naplaveniny rieky Vltavy โ€“ piesฤitรก terasa sย veฤพkou mohutnosลฅou. Pri realizรกcii vรฝkopov sa potvrdilo, ลพe ide oย piesฤitรฉ podloลพie dosahujรบce hฤบbku okolo 12 metrov. Zรกkladovรก zemina je vรฝrazne priepustnรก sย obmedzenรฝmi podmienkami na vzlรญnanie vlhkosti. Hladina podzemnej vody sa vo vรฝkopoch nikdy nezistila. Tรบto priaznivรบ hydrogeologickรบ situรกciu vย danej lokalite potvrdzuje skutoฤnosลฅ, ลพe pri povodniach vย roku 2002 nebol objekt zasiahnutรฝ podzemnou vodou.

Opis porรบch

Vย rokoch 1984 aลพ 1986 sa vykonala ฤiastoฤnรก rekonลกtrukcia objektu aย na dvory sa poloลพila novรก dlaลพba. Pรดvodnรฉ kamennรฉ kocky uloลพenรฉ vย pieskovom lรดลพku boli nahradenรฉ doskami zย libereckej ลพuly vย betรณnovom lรดลพku. Sรบฤasne sa vykonala รบprava vonkajลกej ฤasti sokla objektu, ktorรก spoฤรญvala vย obloลพenรญ soklovej ฤasti ลพulovรฝmi doskami aลพ do vรฝลกky 400โ€‰mm nad รบroveลˆ dlaลพby dvora. Vonkajลกie vรกpennรฉ omietky boli zhotovenรฉ sย pouลพitรญm hasenรฉho vรกpna, finรกlna รบprava povrchov vonkajลกรญch stien sa zrealizovala ako odkazovรฉ sgrafito.
Problรฉmy sย deลกtrukciou vonkajลกรญch omietok sa zaฤali objavovaลฅ po vรฝmene pรดvodnej klasickej dlaลพby dvorov aย obloลพenia vonkajลกej ฤasti soklov. Nad obkladovรฝmi doskami sokla zaฤala opadรกvaลฅ omietka, predovลกetkรฝm jej ลกtukovรฉ vrstvy. Podkladovรก jadrovรก omietka ostala aลพ na nepodstatnรฉ vรฝnimky nepoลกkodenรก, ale vrchnรฉ omietkovรฉ vrstvy vykazovali klasickรฉ prรญznaky deลกtrukcie vplyvom cyklickรฉho pรดsobenia vlhkosti. Vย oblasti nad soklom (vย miestach zvรฝลกenej vlhkosti) bol zrejmรฝ vรฝskyt rias.

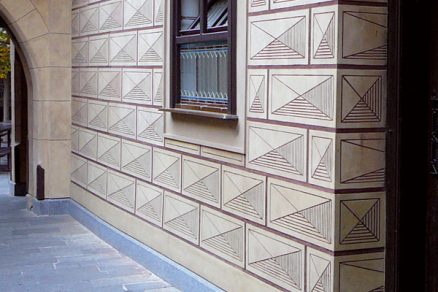

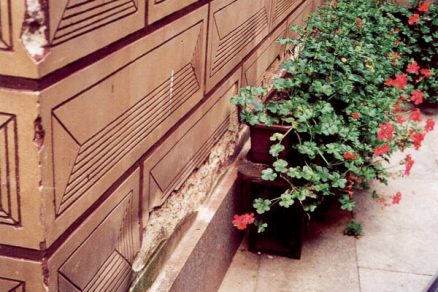

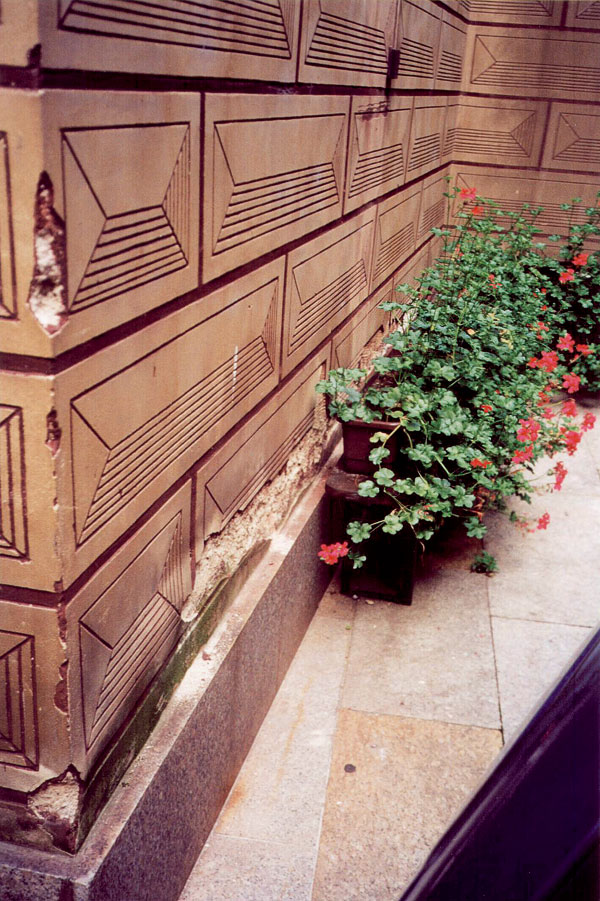

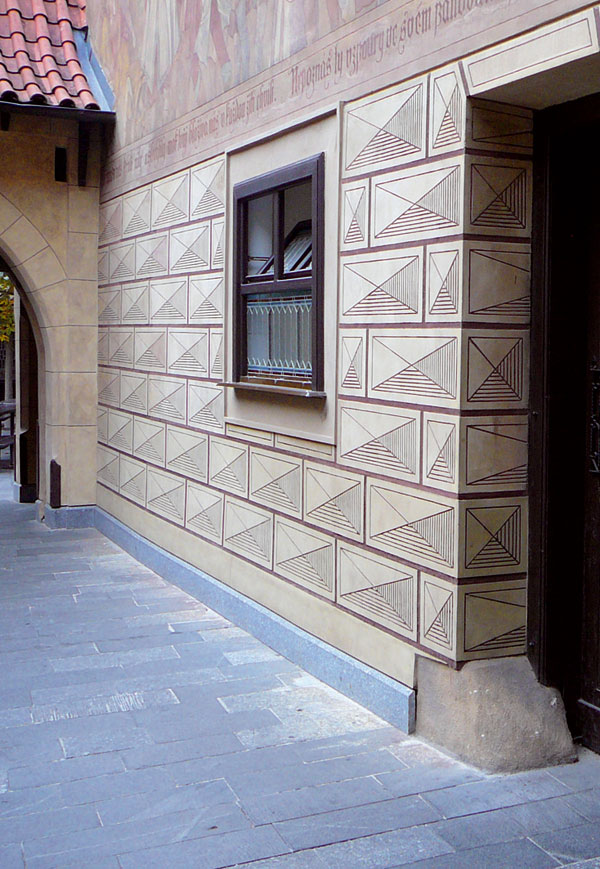

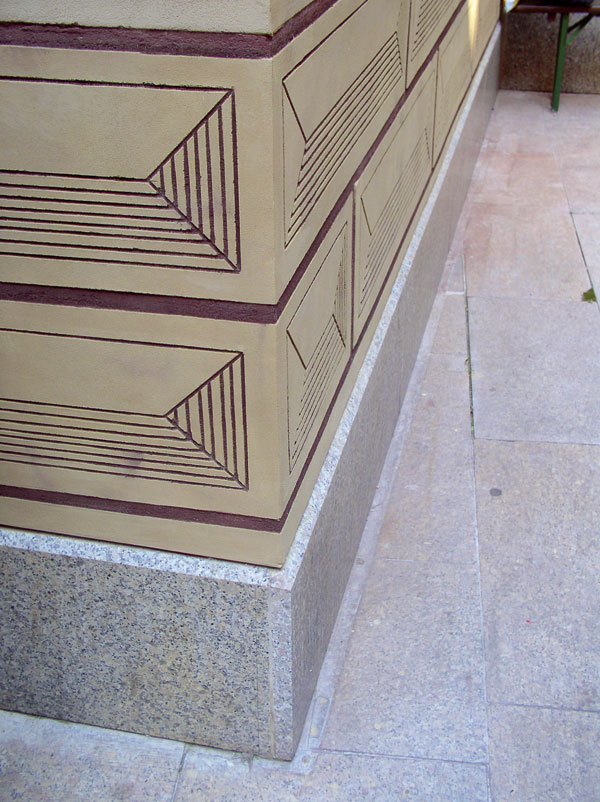

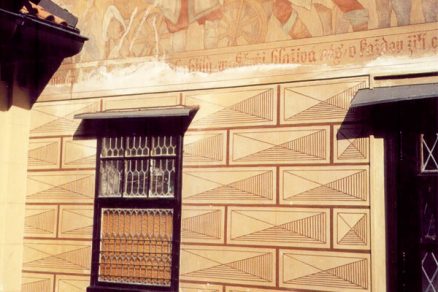

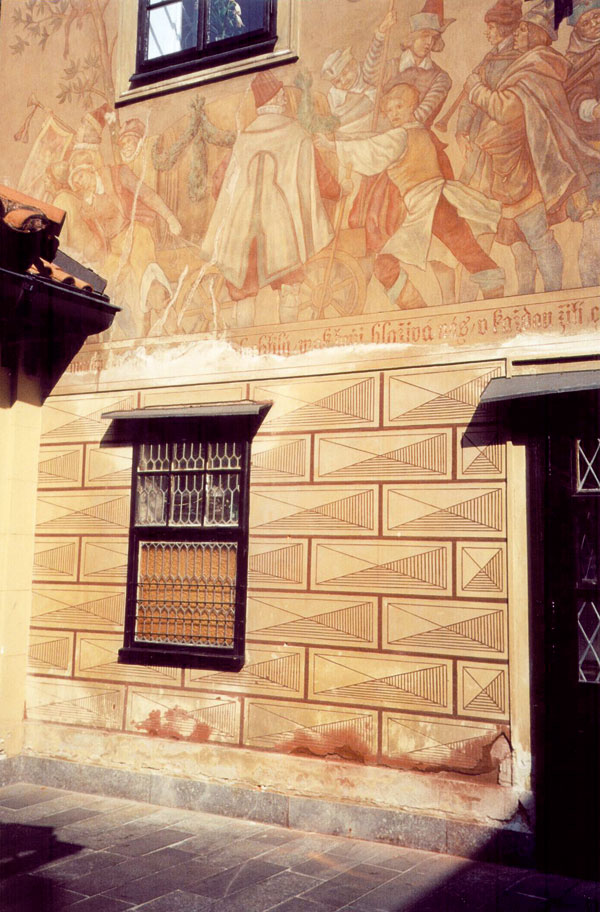

Stav objektu pred rekonลกtrukciou (2002) Stav objektu po rekonลกtrukcii (2007)

Prรญฤiny vlhnutia muriva

Hlavnรฝm zdrojom vlhkosti, ktorรฝ atakoval obvodovรฉ steny objektu, bola vlhkosลฅ ลกรญriaca sa do muriva zย vonkajลกej plochy dvorov. Jej prirodzenรฉ odparovanie do ovzduลกia bolo vย tejto oblasti blokovanรฉ kamennou dlaลพbou ลฅaลพko priestupnou pre vodnรฉ pary. Dochรกdzalo tu kย presunu vlhkostnรฉho toku smerom do porรฉzneho muriva, kย nรกslednej migrรกcii vlhkosti do omietky vย oblasti sokla, aย tรฝm aj kย deลกtrukcii vonkajลกรญch omietkovรฝch vrstiev. Nepriaznivรฝ vplyv na odparovanie vlhkosti mal aj obklad vonkajลกej ฤasti sokla kamennรฝmi doskami. Na jeho hornej hrane dochรกdzalo kย zadrลพiavaniu aย odstreku zrรกลพkovej vody.

Nevhodnรฝ teplotnรฝ aย vlhkostnรฝ reลพim niektorรฝch priestorov, predovลกetkรฝm bez moลพnosti systematickรฉho aย pravidelnรฉho vetrania, viedol kย zvรฝลกeniu vlhkostnรฉho obsahu vnรบtornรฉho vzduchu, aย tรฝm aj kย zvรฝลกeniu mnoลพstva vlhkosti, ktorรก difunduje predovลกetkรฝm vย zimnom obdobรญ obvodovรฝmi stenami smerom kย ich vonkajลกiemu povrchu.

Zย vlhkostnรฉho profilu obvodovej steny kuchyne je zrejmรฝ vplyv vnรบtornรฉho keramickรฉho obkladu steny, ktorรฝ sรญce obmedzuje nepriaznivรบ difรบziu vodnej pary zย interiรฉru do stenovej konลกtrukcie, ale zรกroveลˆ zamedzuje odparovaniu vlhkosti zย muriva do vnรบtornรฉho priestoru. To znamenรก, ลพe je prรญฤinou zvรฝลกenรฉho prรญsunu vlhkosti kย vonkajลกiemu lรญcu muriva, kde spรดsobuje deลกtrukciu vonkajลกรญch omietkovรฝch vrstiev.

Nรกvrh sanรกcie

Hydrogeologickรฉ hodnotenie lokality je ฤasto hlavnรฝm podkladom na rozhodnutie, ฤi je zย hฤพadiska vlhkostnej sanรกcie nevyhnutnรฝ razantnรฝ stavebnรฝ zรกsah do konลกtrukciรญ (ako sรบ metรณdy mechanickรฉ aย injektรกลพne), alebo ฤi objekt moลพno sanovaลฅ kombinรกciou neinvazรญvnych vzduchoยญizolaฤnรฝch metรณd, omietkovรฝch systรฉmov aย ฤalลกรญch nepriamych aย doplnkovรฝch spรดsobov sanรกcie vlhkรฉho muriva. Vย tomto prรญpade, keฤ je zรกkladovรก zemina vรฝrazne priepustnรก, bolo hlavnรฝm problรฉmom zamedzenie odparovaniu vlhkosti vย oblasti sokla aย akumulรกcia kondenzรกtu, ktorรฝ spรดsoboval degradรกciu aย nรกslednรบ deลกtrukciu vonkajลกej omietky.

Vzhฤพadom na to, ลพe ฤalลกie predlรกลพdenie dvora bolo zย technickรฝch prรญฤin nereรกlne (terajลกie rieลกenie dlaลพby dvora zย hygienickรฉho iย prevรกdzkovรฉho hฤพadiska vyhovuje), bolo treba prijaลฅ takรฉ technickรฉ opatrenia, ktorรฉ znรญลพia vlhkostnรฉ zaลฅaลพenie obvodovรฝch stien aย umoลพnia ฤo najjednoduchลกie odparovanie vlhkosti zย tรฝchto konลกtrukciรญ.

Na zรกklade analรฝzy prรญฤin vlhkosti muriva aย prevรกdzkovรฝch podmienok pivovaru boli stanovenรฉ tieto priority sanรกcie muriva:

  • novรฉ rieลกenie detailu sokla objektu,
  • obmedzenie difรบzie vodnej pary do obvodovรฝch stenovรฝch konลกtrukciรญ zabezpeฤenรญm vhodnej mikroklรญmy vย miestnostiach sย vรฝraznรฝmi lokรกlnymi zdrojmi vlhkosti.

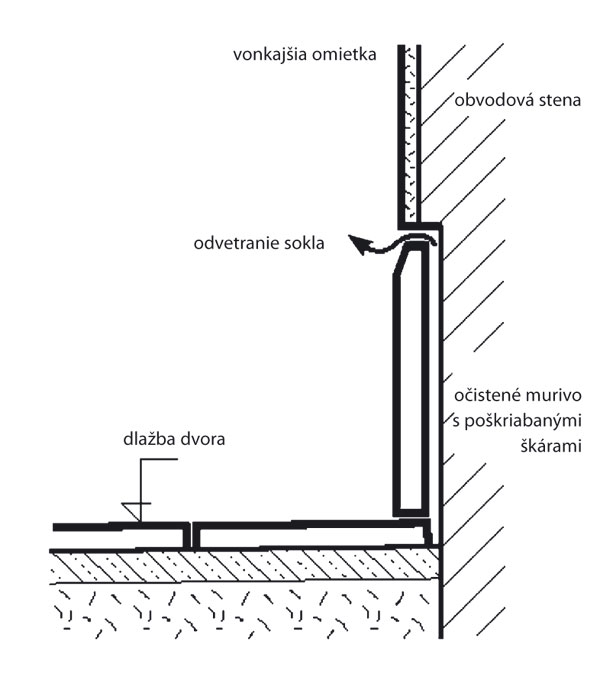

Sanรกcia sokla
a) nรกvrh, b) realizรกcia

Technickรฉ rieลกenie sanรกcie

  • Nevyhnutnรฉ bolo rieลกiลฅ novรฝ detail sokla objektu. Najprv sa odstrรกnili existujรบce soklovรฉ ลพulovรฉ dosky iย omietka aย nรกsledne sa ลกkรกry muriva preลกkriabali, aby sa zvรฝลกila efektรญvna plocha na odparovanie vlhkosti.
  • Takisto sa odporรบฤalo odstrรกniลฅ degradovanรฉ omietky do vรฝลกky asi 0,5โ€‰m nad hornรบ hranu obkladu sokla aย povrch muriva โ€“ ako podklad na zhotovenie sanaฤnej omietky โ€“ dokonale oฤistiลฅ a v murive preลกkriabaลฅ ลกkรกry do hฤบbky.
  • Poลกkodenรฉ omietky bolo treba nahradiลฅ novรฝmi sanaฤnรฝmi omietkami sย moลพnosลฅou prefarbenia aย zachovania sgrafitovรฉho motรญvu. Napojenie starej aย novej omietky sa zhotovilo vo vodorovnej ฤasti kresby sgrafita, kde bolo moลพnรฉ rozhrania dobre zakryลฅ. Povrchovรฉ รบpravy sanaฤnรฝch omietok aย omietkovรฝch systรฉmov vo vonkajลกom aj vnรบtornom prostredรญ musia maลฅ dostatoฤnรบ paropriepustnosลฅ.

Dlhodobรก funkcia sanaฤnรฝch omietkovรฝch systรฉmov je dรดsledkom toho, ลพe vย porovnanรญ sย beลพnรฝmi omietkami, vย ktorรฝch voda sย obsahom rozpustenรฝch solรญ mรดลพe zย muriva prestupovaลฅ aลพ na ich povrch aย aลพ tam sa odparovaลฅ, vย sanaฤnรฝch omietkach je odparovacia zรณna posunutรก vฤaka vlastnostiam ลกtruktรบry na rozhranie omietky aย podkladu. Ku kryลกtalizรกcii tak mรดลพe dochรกdzaลฅ uลพ vย tejto hฤบbke aย vย podstatne ลกirลกom pรกsme. Keฤลพe je vย sanaฤnej omietke dostatok veฤพkรฝch pรณrov, spomenutรฝ deลกtrukฤnรฝ proces nastรกva aลพ oveฤพa neskรดr. Podฤพa intenzity vlhkostnรฉho namรกhania muriva, agresivity atakujรบcej vody aย podmienok aplikรกcie mรดลพe omietka plniลฅ svoju funkciu iย viac ako desaลฅ rokov. Povrch omietky pritom ostรกva suchรฝ.

  • Vลกetky miestnosti, najmรค tie, ktorรฉ sa nachรกdzajรบ pri obvodovรฝch stenรกch, by mali byลฅ riadne vetranรฉ, aby sa znรญลพilo vlhkostnรฉ namรกhanie obvodovรฝch konลกtrukciรญ. Vlhkostnรฝ reลพim jednotlivรฝch miestnostรญ, t. j. vetranie aย vykurovanie, bolo treba zabezpeฤiลฅ zodpovedajรบcim spรดsobom predovลกetkรฝm poฤas zimnรฝch mesiacov aย vย miestnostiach sย vรฝraznรฝmi zdrojmi vlhkosti.
  • Vย priestoroch, kde sa nachรกdzali lokรกlne zdroje vlhkosti (napr. kuchyลˆa), bolo potrebnรฉ realizovaลฅ vnรบtornรฉ povrchovรฉ รบpravy tak, aby boli vย maximรกlnej miere parotesnรฉ aย schopnรฉ vรฝznamne obmedziลฅ difรบziu vodnej pary do obvodovรฝch stenovรฝch konลกtrukciรญ aย aby vย zimnom obdobรญ takto redukovali vlhkostnรฉ zaลฅaลพenie obvodovรฝch stien.

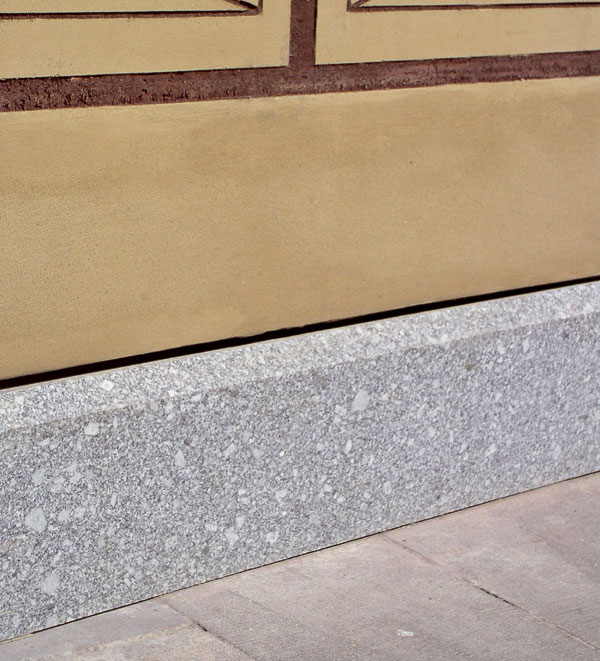

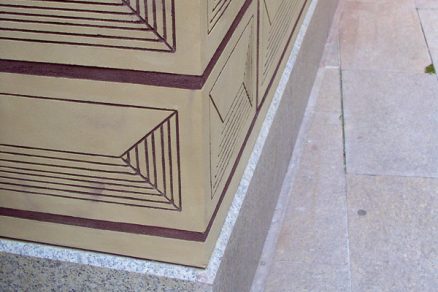

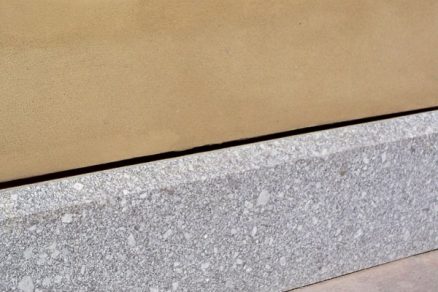

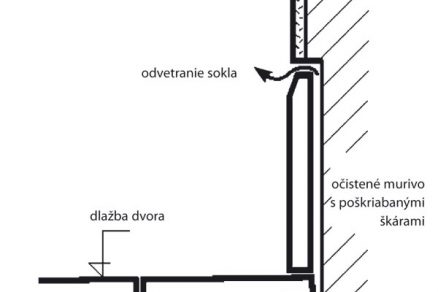

Detail sokla pred rekonลกtrukciou Detail sokla po rekonลกtrukcii

Diskusia

Ako alternatรญvne rieลกenie sanรกcie sa navrhovalo podrezanie obvodovรฉho muriva aย vloลพenie dodatoฤnej vodorovnej hydroizolaฤnej vrstvy do takto vytvorenej ลกkรกry. ฤŽalลกรญm variantom rieลกenia bolo zhotovenie infรบznych clรดn. Obidve metรณdy by vลกak boli technicky aj ekonomicky nรกroฤnejลกie ako skutoฤne pouลพitรก sanaฤnรก technolรณgia.

Sanaฤnรฉ omietkovรฉ systรฉmy samy osebe zdroje vlhnutia neodstraลˆujรบ, ale spolu sย realizรกciou odvetrรกvanรฉho sokla zabezpeฤujรบ รบฤinnรฉ odvedenie nadbytoฤnรฉho mnoลพstva vlhkosti zo ลกtruktรบry aย povrchu muriva do okolitรฉho prostredia.

Zรกver

Po ลกiestich rokoch od vykonanej sanรกcie sa ukazuje, ลพe opravenรฉ konลกtrukcie sรบ bez porรบch. Navrhnutรฉ rieลกenie sanรกcie je funkฤnรฉ, reลกpektuje prirodzenรฝ pohyb vlhkosti vย konลกtrukcii aย sรบฤasne je vย sรบlade sย poลพiadavkami pamiatkovej starostlivosti.

ฤŒlรกnok bol vypracovanรฝ sย podporou vรฝskumnรฉho zรกmeru MSM 6840770001 โ€žSpoฤพahlivosลฅ, optimalizรกcia aย trvanlivosลฅ stavebnรฝch materiรกlov aย konลกtrukciรญโ€œ.

doc.ย Ing.ย Eva Burgetovรก, CSc.
Foto: autorka

Autorka vyuฤuje na Katedre konลกtrukciรญ pozemnรฝch stavieb Fakulty stavebnej ฤŒVUT vย Prahe. Vย pedagogickej aย vedeckej ฤinnosti sa zameriava na diagnostiku aย sanรกciu porรบch historickรฝch objektov.

Literatรบra:
(1)ย ย ย  Sokol, V. โ€“ Kutnar, Z.: Sanรกcia vlhkรฉho muriva, Praha 2004.
