Poistnรก hydroizolรกcia je jednou z neoddeliteฤพnรฝch vrstiev streลกnรฉho plรกลกลฅa obytnรฉho podkrovia. Aby mohla v skladbe strechy dobre plniลฅ svoju funkciu, dรดleลพitรฝ je vhodnรฝ vรฝber poistnej hydroizolรกcie vo vzลฅahu ku konลกtrukcii strechy a jej sprรกvne zabudovanie aj vzhฤพadom na ostatnรฉ vrstvy streลกnรฉho plรกลกลฅa. Nevyhnutnรฉ je tieลพ dodrลพiavanie konลกtrukฤnรฝch zรกsad a rieลกenie detailov. Len sprรกvne navrhnutรฝ a realizovanรฝ streลกnรฝ plรกลกลฅ je funkฤnรฝ poฤas celej ลพivotnosti objektu.

Okrajovรฉ podmienky pre nรกvrh streลกnรฉho plรกลกลฅa obytnรฉho podkrovia

Cieฤพom nรกvrhu konลกtrukcie strechy je dosiahnuลฅ optimรกlnu kvalitu vnรบtornรฉho prostredia poฤas celรฉho roka. Okrajovรฉ podmienky, ktorรฉ vstupujรบ do nรกvrhu konลกtrukcie streลกnรฉho plรกลกลฅa, sรบ:

  • vnรบtornรก klรญma,
  • vonkajลกia klรญma,
  • architektonickรฉ poลพiadavky,
  • konลกtrukฤnรฉ poลพiadavky,
  • statickรฉ poลพiadavky,
  • poลพiadavky poลพiarnej bezpeฤnosti,
  • aerodynamickรฉ a hydrodynamickรฉ poลพiadavky,
  • akustickรฉ poลพiadavky,
  • tepelnotechnickรฉ poลพiadavky,
  • ekonomickรฉ poลพiadavky.

Na zรกklade tรฝchto podmienok sa navrhne skladba streลกnรฉho plรกลกลฅa, v ktorej sa musia dodrลพaลฅ jednotlivรฉ vrstvy.

Funkcia krytiny streลกnรฉho plรกลกลฅa

Na streลกnรฉ plรกลกte obytnรฝch podkrovรญ sa vรคฤลกinou pouลพรญva skladanรก krytina z keramiky, betรณnu, bridlice alebo plechu. Tieto krytiny vลกak majรบ spoloฤnรบ vlastnosลฅ โ€“ neodolรกvajรบ tlakovej vode a tlaku vzduchu. To znamenรก, ลพe cez skladanรบ krytinu mรดลพe prenikaลฅ voda v rรดznych skupenstvรกch a tlak vzduchu s neฤistotami. Kaลพdรก skladanรก krytina mรก vรฝrobcom urฤenรฝ bezpeฤnostnรฝ sklon pre skladbu strechy s poistnou hydroizolรกciou alebo bez poistnej hydroizolรกcie, ktorรฝ treba dodrลพaลฅ. Stรกle vลกak platรญ, ลพe zabudovanรฝ systรฉm ako celok neodolรกva tlakovej vode, hnanรฉmu daลพฤu, lietajรบcemu snehu, vode a tlaku vzduchu pri akomkoฤพvek sklone. Z tohto dรดvodu treba rieลกiลฅ pod krytinou poistnรฝ hydroizolaฤnรฝ systรฉm.

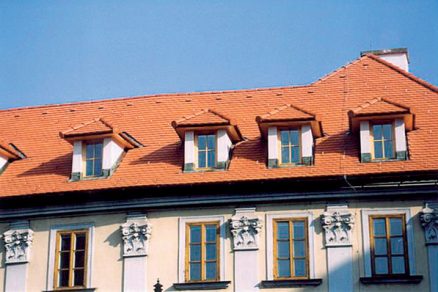

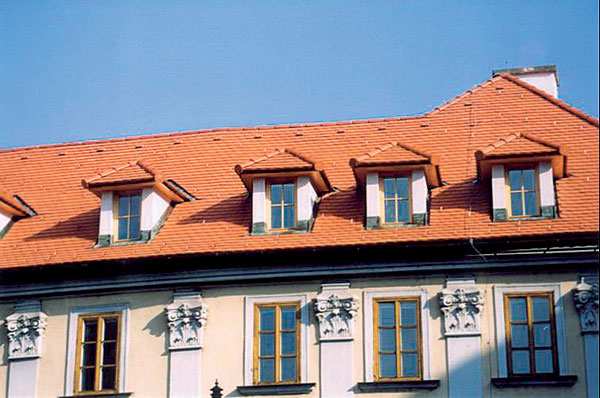

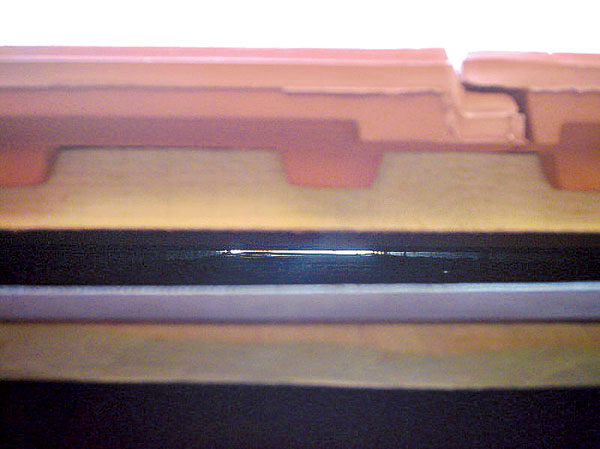

Obr. 1 Skladanรก krytina streลกnรฉho plรกลกลฅa obytnรฉho podkrovia Obr. 2 Odvetranรก vzduchovรก vrstva

Funkcia odvetranej vzduchovej vrstvy streลกnรฉho plรกลกลฅa

Vzduchovรก vrstva je umiestnenรก medzi poistnรฝm hydroizolaฤnรฝm systรฉmom a hlavnรฝm hydroizolaฤnรฝm systรฉmom โ€“ krytinou. Jej funkciou je okrem inรฉho odvรกdzanie zabudovanej a difundujรบcej vlhkosti zo streลกnรฉho plรกลกลฅa, ako aj odvรกdzanie tepla v letnom obdobรญ. Aby odvetranรก vzduchovรก vrstva sprรกvne plnila svoju funkciu, musia sa dodrลพaลฅ tieto zรกkladnรฉ konลกtrukฤnรฉ zรกsady:

  • potrebnรก plocha privรกdzacรญch otvorov vzhฤพadom na plochu strechy,
  • potrebnรก plocha odvรกdzacรญch otvorov vzhฤพadom na plochu strechy,
  • sprรกvne umiestnenie a dimenzia vzduchovej vrstvy (vzhฤพadom na dฤบลพku vetranej vrstvy).

Princรญp sprรกvneho nรกvrhu vetracej vรฝลกky a plochy privรกdzacรญch a odvรกdzacรญch otvorov je v STN 73 1901.

Definรญcia a funkcia poistnรฝch hydroizolรกciรญ

Poistnรก hydroizolรกcia ลกikmรฝch striech je sรบvislรก vrstva pod streลกnou krytinou, ktorรบ tvorรญ poistnรฝ hydroizolaฤnรฝ systรฉm a pomocnรฝ hydroizolaฤnรฝ systรฉm konลกtrukcie.

Poistnรฝ hydroizolaฤnรฝ systรฉm chrรกni vrstvy streลกnรฉho plรกลกลฅa a podstreลกnรฉ priestory pred รบฤinkami hnanรฉho daลพฤa, snehu, vetra a prachu v prรญpade poruchy hlavnรฉho hydroizolaฤnรฉho systรฉmu.
Pomocnรฝ hydroizolaฤnรฝ systรฉm chrรกni konลกtrukciu pri zhotovovanรญ strechy a tepelnoizolaฤnรบ vrstvu pri rekonลกtrukcii hlavnรฉho hydroizolaฤnรฉho systรฉmu. Systรฉm mรดลพe chrรกniลฅ aj inรฉ vrstvy konลกtrukcie strechy pred atmosfรฉrickou a technologickou vlhkosลฅou. ฤŽalลกia z vlastnostรญ poistnej hydroizolรกcie je difรบzna priepustnosลฅ, ktorรบ vyjadruje veliฤina sd (m). Vzhฤพadom na to, ลพe sa poistnรก hydroizolรกcia nachรกdza na vonkajลกom povrchu streลกnรฉho plรกลกลฅa alebo tesne nad nรญm, musรญ byลฅ paropriepustnรก.

Aby bola pomocnรก hydroizolรกcia spoฤพahlivรก a mala dlhรบ ลพivotnosลฅ, musรญ maลฅ dostatoฤnรบ pozdฤบลพnu a prieฤnu pevnosลฅ a ลฅaลพnosลฅ, UV stรกlosลฅ, chemickรบ odolnosลฅ a pod. Poistnรก hydroizolรกcia mรดลพe plniลฅ aj funkciu prekรกลพky proti vetru (vetrozรกbrany), ktorรก odolรกva tlaku vetra prenikajรบceho cez krytinu a zniลพuje ochladzovanie hornej ฤasti tepelnej izolรกcie. Takรกto prekรกลพka sa vytvorรญ utesnenรญm spojov v presahoch poistnej hydroizolรกcie. Brรกni tak zvyลกovaniu energetickรฝch strรกt, pretoลพe pri netesnostiach tepelnej izolรกcie mรดลพe preniknรบลฅ prรบdenie vzduchu aลพ pod tepelnรบ izolรกciu, ฤo mรดลพe spรดsobiลฅ kondenzรกciu vlhkosti aj na kvalitne vyhotovenej parozรกbrane.

Materiรกly pouลพรญvanรฉ ako poistnรก hydroizolรกcia v skladbรกch ลกikmรฝch a strmรฝch striech moลพno rozdeliลฅ do ลกtyroch hlavnรฝch skupรญn:

  • asfaltovanรฉ pรกsy,
  • fรณliovรฉ pรกsy,
  • poistnรฉ dosky,
  • poistnรฉ fรณlie.

Jednรฝm z najdรดleลพitejลกรญch spรดsobov delenia poistnรฝch hydroizolรกciรญ je delenie na kontaktnรฉ a bezkontaktnรฉ. Kontaktnรฉ poistnรฉ hydroizolรกcie sa mรดลพu zabudovaลฅ do konลกtrukcie v kontakte s inรฝm materiรกlom (mรดลพu byลฅ uloลพenรฉ napr. na drevenรฉ debnenie alebo na tepelnรบ izolรกciu). Pri nekontaktnรฝch to nie je moลพnรฉ โ€“ tie sa navrhujรบ iba v trojplรกลกลฅovรฝch ลกikmรฝch strechรกch s odvetranou vzduchovou vrstvou nad aj pod poistnou hydroizolรกciou. Tu je ฤastรฝm problรฉmom nedodrลพanie odvetranej vrstvy pod poistnou hydroizolรกciou. ฤŽalลกou z chรฝb, ktorej sa realizaฤnรฉ firmy dopรบลกลฅajรบ, je odvodnenie poistnej hydroizolรกcie odkvapovรฝm plechom.
Detaily zabudovania poistnรฝch hydroizolรกciรญ

Typy poistnรฝch hydroizolรกciรญ

Poistnรฉ hydroizolรกcie podฤพa zabudovania v streลกnom plรกลกti:

  • kontaktnรฉ,
  • bezkontaktnรฉ.

Poistnรฉ hydroizolรกcie podฤพa pouลพitรฉho materiรกlu:

  • polyolefรญny (PE, PP),
  • polyuretรกny,
  • asfalty,
  • polyestery,
  • polyakryly,
  • polyvinylchloridy,
  • ich kombinรกcie.

Poistnรฉ hydroizolรกcie podฤพa ลกtruktรบry materiรกlu:

  • mikroperforovanรฉ,
  • mikroporรฉzne:
  • na bรกze netkanรฝch textรญliรญ,
  • na bรกze netkanรฝch textรญliรญ + mikroporรฉzny nรกstrek,
  • na bรกze netkanรฝch textรญliรญ + ลกtruktรบrovanรก rohoลพ,
  • mikrovlรกknitรฉ,
  • asfaltovanรฉ s vloลพkou;
  • monolitickรฉ.

Poistnรฉ hydroizolรกcie podฤพa vystuลพenia:

  • vystuลพenรฉ,
  • nevystuลพenรฉ.

Poistnรฉ hydroizolรกcie podฤพa ekvivalentnej difรบznej hrรบbky:

  • difรบzne priepustnรฉ,
  • difรบzne nepriepustnรฉ.

Poistnรฉ hydroizolรกcie podฤพa vzรกjomnรฉho spรกjania:

  • voฤพnรฉ preloลพenie,
  • pevnรฉ spojenie (lepenรญm, zvรกranรญm).

Rieลกenie detailov poistnรฝch hydroizolรกciรญ je takรฉ dรดleลพitรฉ ako samotnรฝ nรกvrh tejto vrstvy streลกnรฉho plรกลกลฅa. Kaลพdรฝ typ poistnรฝch hydroizolรกciรญ mรก svoje konลกtrukฤnรฉ zรกsady zabudovania. Ako prรญklad moลพno uviesลฅ najฤastejลกie rieลกenรฉ detaily pre druhรฝ stupeลˆ tesnosti triedy C pri dvojplรกลกลฅovej streche. Poistnรก hydroizolรกcia druhรฉho stupลˆa triedy C sa vyznaฤuje prelepenรฝmi spojmi v presahoch, utesnenรฝmi detailmi pri prestupujรบcich konลกtrukciรกch a tesniacimi pรกskami pod kontralatami (obr. 3 aลพ 6).

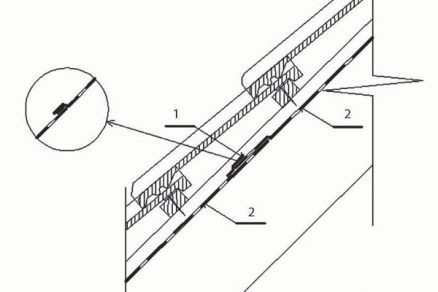

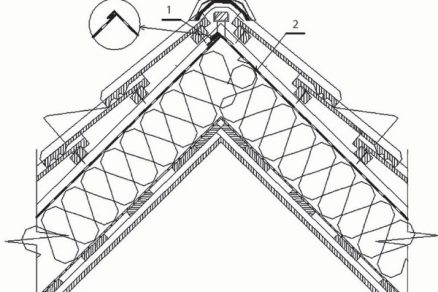

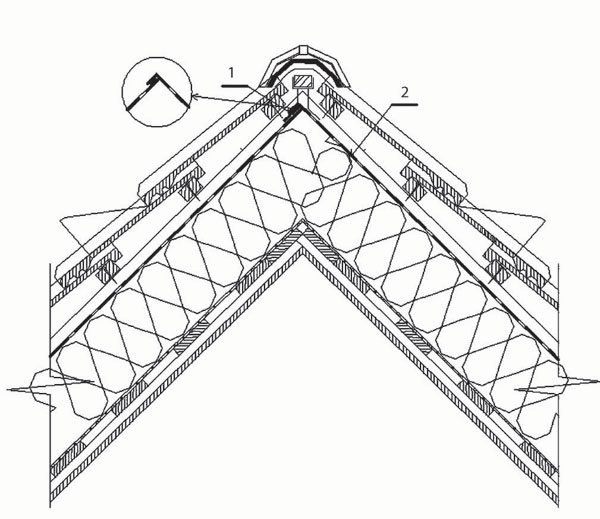

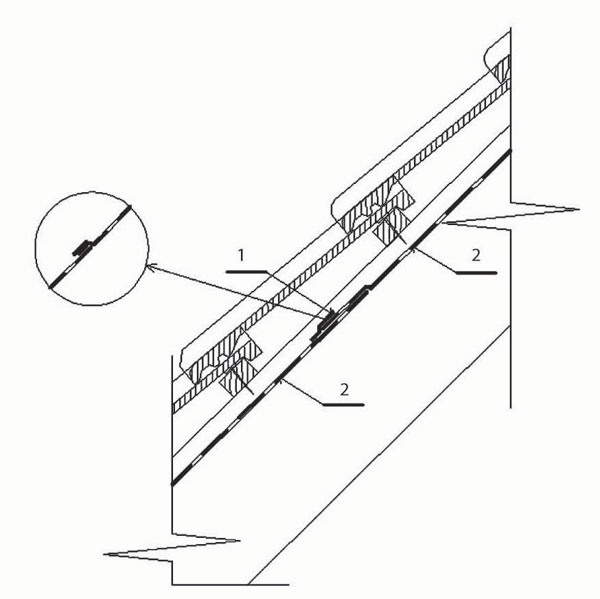

Obr. 3 Detail rieลกenia poistnej hydroizolรกcie pri zateplenom hrebeni: 1 โ€“ lepiaca pรกska, 2 โ€“ poistnรก hydroizolรกcia Obr. 4 Detail rieลกenia poistnej hydroizolรกcie pri vzรกjomnom spoji pรกsov: 1 โ€“ lepiaca pรกska, 2 โ€“ poistnรก hydroizolรกcia

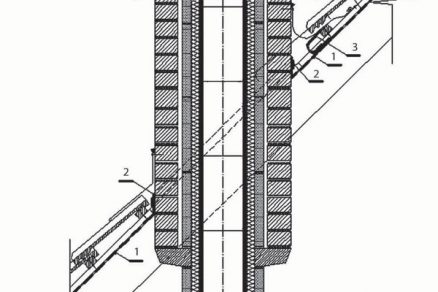

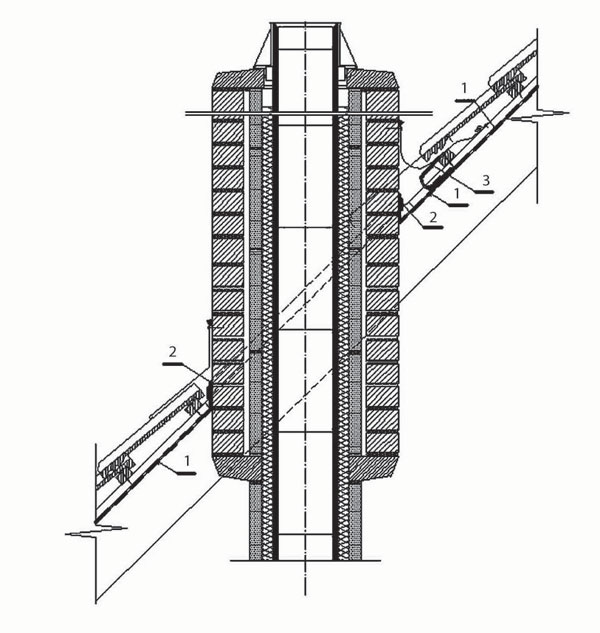

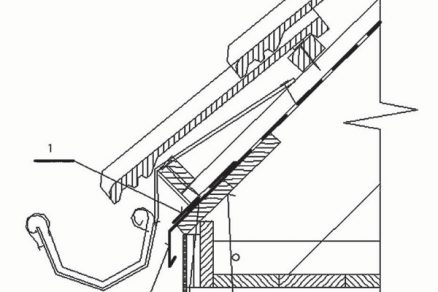

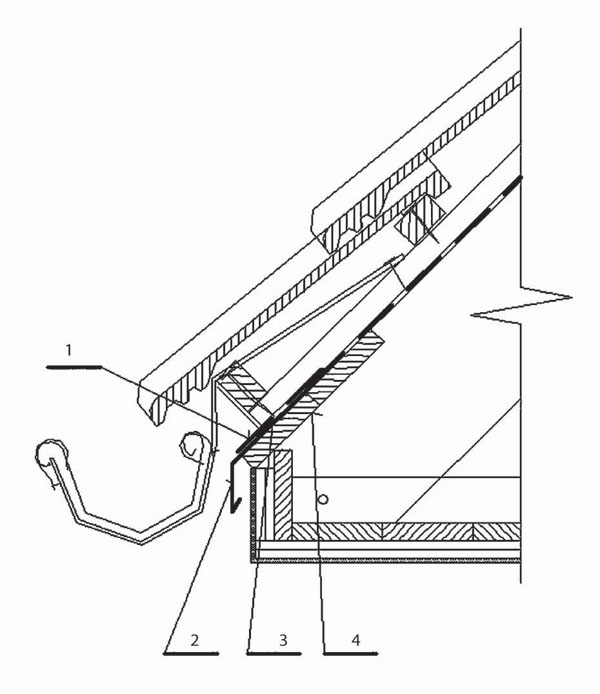

Obr. 5 Detail rieลกenia poistnej hydroizolรกcie pri rรญmse: 1 โ€“ poistnรก hydroizolรกcia, 2 โ€“ pozinkovanรฝ plech, 3 โ€“ lepidlo, 4 โ€“ podkladovรฉ dosky Obr. 6 Detail rieลกenia poistnej hydroizolรกcie pri komรญne: 1 โ€“ poistnรก hydroizolรกcia, 2 โ€“ lepiaca pรกska (lepidlo), 3 โ€“ vytvorenie ลพฤพabu z poistnej hydroizolรกcie
ย  ย

Tepelnoizolaฤnรก vrstva streลกnรฉho plรกลกลฅa

Tรกto vrstva predovลกetkรฝm obmedzuje neลพiaduce tepelnรฉ straty (zisky) a zabezpeฤuje poลพadovanรฝ stav vnรบtornรฉho prostredia. Jej zรกkladnou รบlohou je spomalenie odovzdรกvania tepla v ฤase. Tepelnoizolaฤnรก vrstva musรญ zabraลˆovaลฅ aj tvorbe kondenzรกcie a tepelnรฝch mostov a sรบฤasne obmedzovaลฅ teplotnรฉ deformรกcie. ฤŒasto vลกak tepelnรก izolรกcia v hornej ฤasti streลกnรฉho plรกลกลฅa pod poistnou hydroizolรกciou nie je stabilizovanรก (v dvoj- i trojplรกลกลฅovรฝch ลกikmรฝch strechรกch). Nestรกla geometria tvaru tepelnej izolรกcie (na bรกze sklenej alebo minerรกlnej vlny) potom spรดsobuje jej vydรบvanie smerom k poistnej hydroizolรกcii.

Ak je poistnรก hydroizolรกcia kontaktnรก, voda stekajรบca po nej smeruje ku kontralatรกm, ktorรฉ vlhnรบ, preto treba pod nimi rieลกiลฅ separaฤnรบ vrstvu. Ak je poistnรก hydroizolรกcia bezkontaknรก โ€“ zospodu odvetranรก, mรดลพe voda stekajรบca po nej v kontakte s tepelnou izolรกciou prenikaลฅ do konลกtrukcie streลกnรฉho plรกลกลฅa. Kontaktom mikroperforovanej poistnej hydroizolรกcie a tepelnej izolรกcie sa zamedzรญ prรบdeniu vzduchu pod poistnou hydroizolรกciou, ฤo vedie k defektom z hฤพadiska kondenzรกcie vodnรฝch pรกr. Na stabilizรกciu tepelnoizolaฤnej vrstvy je najvhodnejลกie zvoliลฅ drevenรฉ debnenie, ktorรฉ vลกak nie je spรกjanรฉ na pero a drรกลพku.

Parotesnรก vrstva (parozรกbrana)

Je to vrstva obmedzujรบca alebo zamedzujรบca prienik vodnej pary z interiรฉru do streลกnรฉho plรกลกลฅa. Poลพadovanรฝ stav vnรบtornรฉho prostredia a reรกlny stav vonkajลกieho prostredia, najmรค v zimnom obdobรญ, je hlavnรฝm dรดvodom zabudovania parozรกbrany v streลกnom plรกลกti. V konลกtrukcii streลกnรฉho plรกลกลฅa sa parozรกbrana zabuduje pod tepelnou izolรกciou (z interiรฉru) alebo sa umiestni v tepelnoizolaฤnej vrstve tak, aby bolo maximรกlne 20 % tepelnoizolaฤnej vrstvy z interiรฉru a 80 % z exteriรฉru.

Tesnosลฅ z hฤพadiska prenikania vodnรฝch pรกr z interiรฉru do exteriรฉru sa volรญ tak, aby vlhkostnรก bilancia bola zosรบladenรก s normou STN 73 0540. Parozรกbrana sa musรญ zrealizovaลฅ vzduchotesne v ploche i v napojenรญ na konลกtrukcie (napr. stena, strop, podlaha, prestup cez parozรกbranu atฤ.). Vzduchotesnรฉ napojenie sa zabezpeฤuje prelepenรญm spojov spojovacรญmi alebo tesniacimi pรกskami. Nevhodnรฝm zabudovanรญm ฤi dokonca nezabudovanรญm parozรกbrany do konลกtrukcie strechy nastane kondenzรกcia v streลกnom plรกลกti. To sa prejavรญ na fyzikรกlnych charakteristikรกch tepelnej izolรกcie, a teda aj na energetickej spotrebe budovy a vplyvom plesnรญ sa mรดลพe naruลกiลฅ celistvosลฅ nosnรฉho systรฉmu krovu.

Podhฤพadovรก vrstva streลกnรฉho plรกลกลฅa

Povrchovรบ รบpravu z interiรฉru vytvรกra podhฤพad, ktorรฝ mรก funkciu estetickรบ a dekoraฤnรบ. Pri zabudovรกvanรญ tejto vrstvy treba dbaลฅ na to, aby parozรกbrana nebola perforovanรก. To moลพno dosiahnuลฅ tak, ลพe sa medzi podhฤพadom a parozรกbranou vyhotovรญ roลกt, na ktorรฝ sa podhฤพadovรก vrstva ukotvรญ. Tak vznikne nevetranรก vzduchovรก vrstva, ktorรบ moลพno vyplniลฅ tepelnou izolรกciou.

Prรญklady porรบch poistnรฝch hydroizolรกciรญ

Dodrลพanie konลกtrukฤnรฝch zรกsad a reลกpektovanie materiรกlovรฉho zloลพenia poistnรฝch hydroizolรกciรญ je pri nรกvrhu a realizรกcii tรฝchto vrstiev veฤพmi dรดleลพitรฉ, rovnako ako pri ostatnรฝch vrstvรกch streลกnรฉho plรกลกลฅa. Chyby vznikajรบ uลพ v projekcii, ale aj v nedรดslednosti zabudovania materiรกlu do streลกnรฉho plรกลกลฅa.
Na obr. 7 je nekontaktnรก mikroperforovanรก fรณlia zabudovanรก ako poistnรก hydroizolรกcia na drevenรฉ debnenie. Bezkontaktnรก hydroizolรกcia vลกak na to, aby bola funkฤnรก, vyลพaduje prevetrรกvanie nad i pod poistnรฝm hydroizolaฤnรฝm pรกsom.

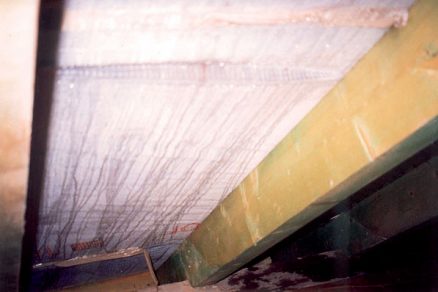

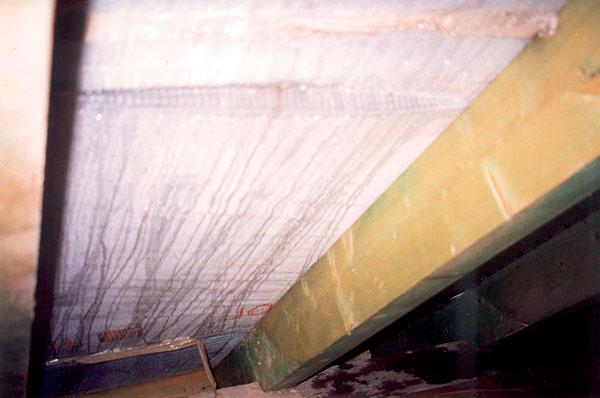

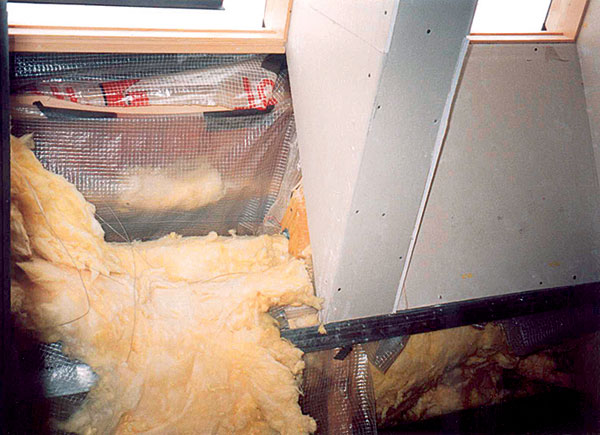

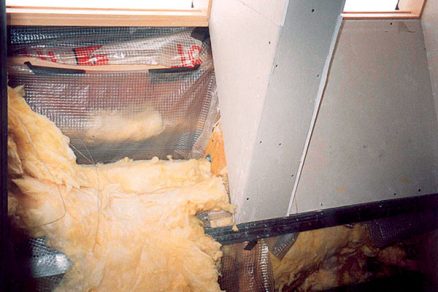

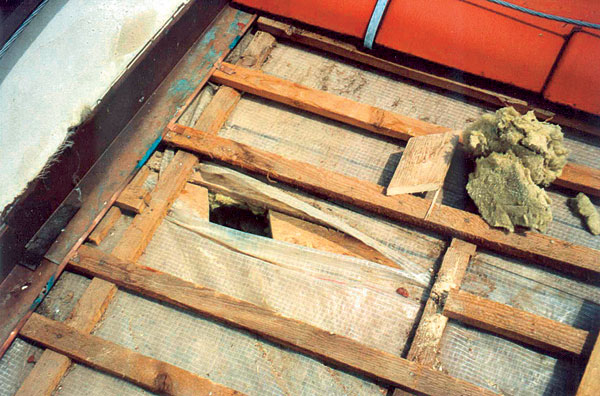

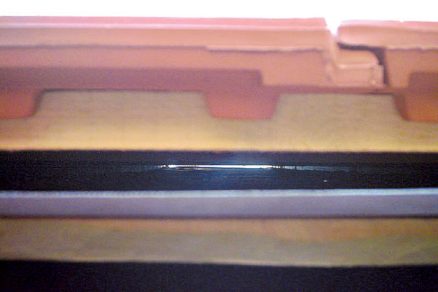

Obr. 7 Nevhodnรฉ zabudovanie poistnej hydroizolรกcie Obr. 8 Kondenzรกt na poistnej hydroizolรกcii

V opaฤnom prรญpade, ak sa fรณlia dotรฝka drevenรฉho debnenia, strรกca poistnรก hydroizolรกcia svoju hydroizolaฤnรบ schopnosลฅ a zaฤne cez ลˆu prenikaลฅ voda. Poistnรก hydroizolรกcia potom trpรญ โ€žstanovรฝmโ€œ efektom. Na nesprรกvne prevetrรกvanie nad i pod mikroperforovanou fรณliou poukazuje aj obr. 8. V tomto prรญpade hrala rolu kondenzรกcia vodnรฝch pรกr โ€“ parozรกbrana nebola prelepenรก, a teda vรดbec neplnila svoju รบlohu. Kondenzรกt stekajรบci po streลกnej fรณlii sa tak dostal aลพ do interiรฉru.

Vo vลกeobecnosti je dosiahnutie prevetrรกvacej vrstvy nad i pod mikroperforovanou fรณliou nรกroฤnรฉ najmรค pri komplikovanejลกรญch tvaroch striech, nรกroลพiach, vikieroch a pod., no technicky nie nezvlรกdnuteฤพnรฉ. Pri tรฝchto typoch poistnรฝch hydroizolรกciรญ musรญ byลฅ hrebeลˆ, ako aj vลกetky nรกroลพia prevetrรกvanรฉ.

Detail pri rรญmse sa musรญ rieลกiลฅ privรกdzajรบcimi otvormi odvetrania, ktorรฉ umoลพลˆujรบ odvetranie nad i pod mikroperforovanou poistnou hydroizolรกciou. Okolo komรญna v mieste prechodu strechou sa musรญ vytvoriลฅ odvetranie a fรณlia nesmie byลฅ v kontakte s telesom komรญna. To istรฉ platรญ aj pri prestupe potrubia.

Pri pouลพitรญ kontaktnรฝch poistnรฝch hydroizolรกciรญ je poruchovosลฅ konลกtrukcie strechy menลกia ako pri mikroperforovanรฝch poistnรฝch hydroizolรกciรกch, nie vลกak zanedbateฤพnรก. Tรกto skupina poistnรฝch hydroizolรกciรญ mรก svoje zรกsady zabudovania. Dobrรฝm a kvalitnรฝm prelepenรญm spojov poistnej hydroizolรกcie moลพno dosiahnuลฅ aj vรฝbornรบ odolnosลฅ proti vetru. Najฤastejลกie chyby pri mikroporรฉznych poistnรฝch hydroizolรกciรกch sรบ:

  • prilepenie poistnej hydroizolรกcie na odkvapovรฝ plech pri rรญmse,
  • netesnรฉ nalepenie na komรญnovรฉ teleso a na prestupovรฉ potrubia,
  • nedostatoฤnรฉ prelepenie alebo krytie bez prelepenia pozdฤบลพnych a prieฤnych spojov v ploche poistnej hydroizolรกcie.
