Komínový systém sa skladá z ľahkých betónových tvárnic s brúsenou styčnou škárou, izostatických keramických tenkostenných vložiek obalených do tepelnej izolácie a vystreďovacích prvkov. Montáž komínového systému treba realizovať podľa montážneho návodu.

Pred začatím montáže musí byť známa výška, umiestnenie aj orientácia komínových dvierok a ďalších čistiacich a revíznych otvorov, rovnako ako výška a orientácia miesta na pripojenie spotrebiča. Zároveň sa pred začatím montáže musí preveriť, či umiestnenie všetkých otvorov zodpovedá požiadavkám noriem a predpisov.

Brúsené tvárnice (1 m komína = 3 tvárnice) sa spájajú tenkovrstvovou maltou (ktorá je súčasťou dodávky komína). Zvyšky malty sa musia z tvárnic hneď odstrániť. Malta na spájanie tvárnic nesmie zaniesť a upchať rohové otvory na prípadnú výstuž ani napadať dovnútra tvárnice. Okolo keramickej vložky s izolačným návlekom sa musí vždy zachovať dostatočný priestor na prívod vzduchu, čo zabezpečujú dištančné prvky nasadené na keramickú vložku.

Vložky majú dĺžku 660 mm (prípadne 330 mm) a spájajú sa škárovacou maltou (ktorá je súčasťou dodávky komína). Škárovacia malta sa nanáša vždy v dostatočnom množstve. Spájané plochy vložiek sa musia očistiť od prachu (oba konce vložky).

V prípade potreby sa malta nanáša v dvoch vrstvách. Pri montáži vložiek sa musí prebytočný (vytlačený) tmel hneď odstraňovať vyhladzovačom škár. Komín sa musí založiť na pevnom, dostatočne únosnom základe, na ktorom je už zhotovená hydroizolácia. Výška založenia komína musí byť taká, aby dvierka na prístup k odvodu vlhkosti a doska na prívod externého vzduchu v prvej tvárnici boli osadené nad úrovňou čistej podlahy.

Info o materiáli:

  • Tesný trojzložkový komínový systém s prívodom vzduchu cez medzeru medzi tvárnicou a tepelne izolovanou izostatickou tenkostennou keramickou vložkou. Vhodný pre všetky palivá s teplotou spalín do 400 °C; bez mriežky v päte komína, vhodný pre stavby s rekuperáciou.

Miesto na napojenie dymovodu spotrebiča

Minimálna osová výška pripojenia dymovodu spotrebiča je 820 mm. Ak treba osadiť dymovod vyššie, možno tak urobiť vkladaním ďalších tvárnic a vložiek s izoláciou (v násobkoch 330/660 mm). Dymovod sa nedá napojiť cez roh tvárnice. Okolo hrdla vložky na pripojovanie spotrebiča (sopúch) sa osádza do výrezu v tvárnici čelná doska z minerálnych vlákien.

Kovové uholníky, ktoré sa zapichávajú do izolácie, bránia prílišnému zatlačeniu dosky za hranu tvárnice. Medzi dymovodom a sopúchom musí byť zabezpečená dilatácia. Treba použiť originálne napájacie diely. Používajú sa pripojovacie diely z nehrdzavejúcej ocele osadzované zväčša na šamot, ktoré umožňujú dilatáciu a zabraňujú prasknutiu sopúcha.

Montáž sa štandardne vykonáva od spodných čistiacich dvierok k miestu napojenia dymovodu a ďalej k horným čistiacim a kontrolným dvierkam až po ústie komína.

Ukončenie komína nad strechou

Komín treba nad strechou a v ochladzovanej časti zatepliť 50 mm vrstvou nehorľavej izolácie z minerálnej vlny, nie EPS, XPS ani iným horľavým materiálom. Zateplenie komína treba zakončiť s hranou poslednej tvárnice, aby sa zachovala privetrávacia medzera pod krycou doskou po celom obvode v plnej šírke.

Osadenie kónického vyústenia

Pred osadením kónického vyústenia komína sa musí osadiť krycia doska. Odmeria sa, o koľko treba skrátiť poslednú vložku. Nanesie sa tmel do hrdla spodnej vložky, potom sa vloží posledná vložka a osadí sa na ňu kónus.

Čo budete potrebovať

  • Komínový systém Schiedel UNI SMART
    • základná súprava obsahuje:
      • kónické vyústenie,
      • čelná doska,
      • revízny uzáver na pevné palivá,
      • tesniaca súprava na dvierka,
      • špongia,
      • vyhladzovač škár,
      • škárovací tmel FM RAPID,
      • komínové dvierka,
      • krídlo kondenzačných dvierok,
      • rám kondenzačných dvierok,
      • čelná doska pre blower door test
  • Tenkovrstvová malta na spájanie brúsených tvárnic
  • Tmel
  • P270

Náradie

  • uhlová brúska
  • aplikačná pištoľ
  • vodováha
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

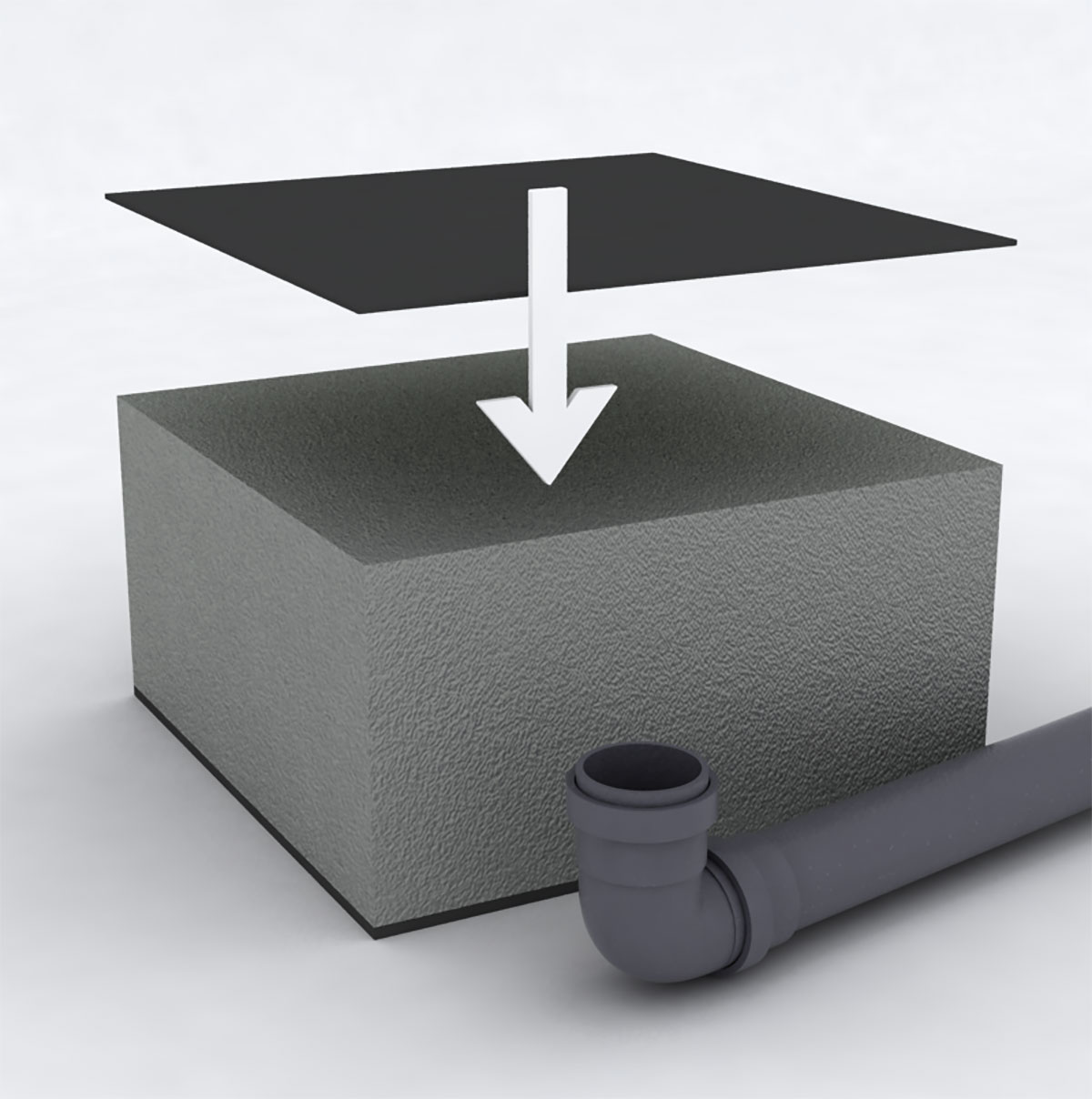

01. Základ
Dostatočne únosný základ sa zaizoluje hydroizoláciou. Horná hrana základu má byť v úrovni ±0,000 = čistá podlaha. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

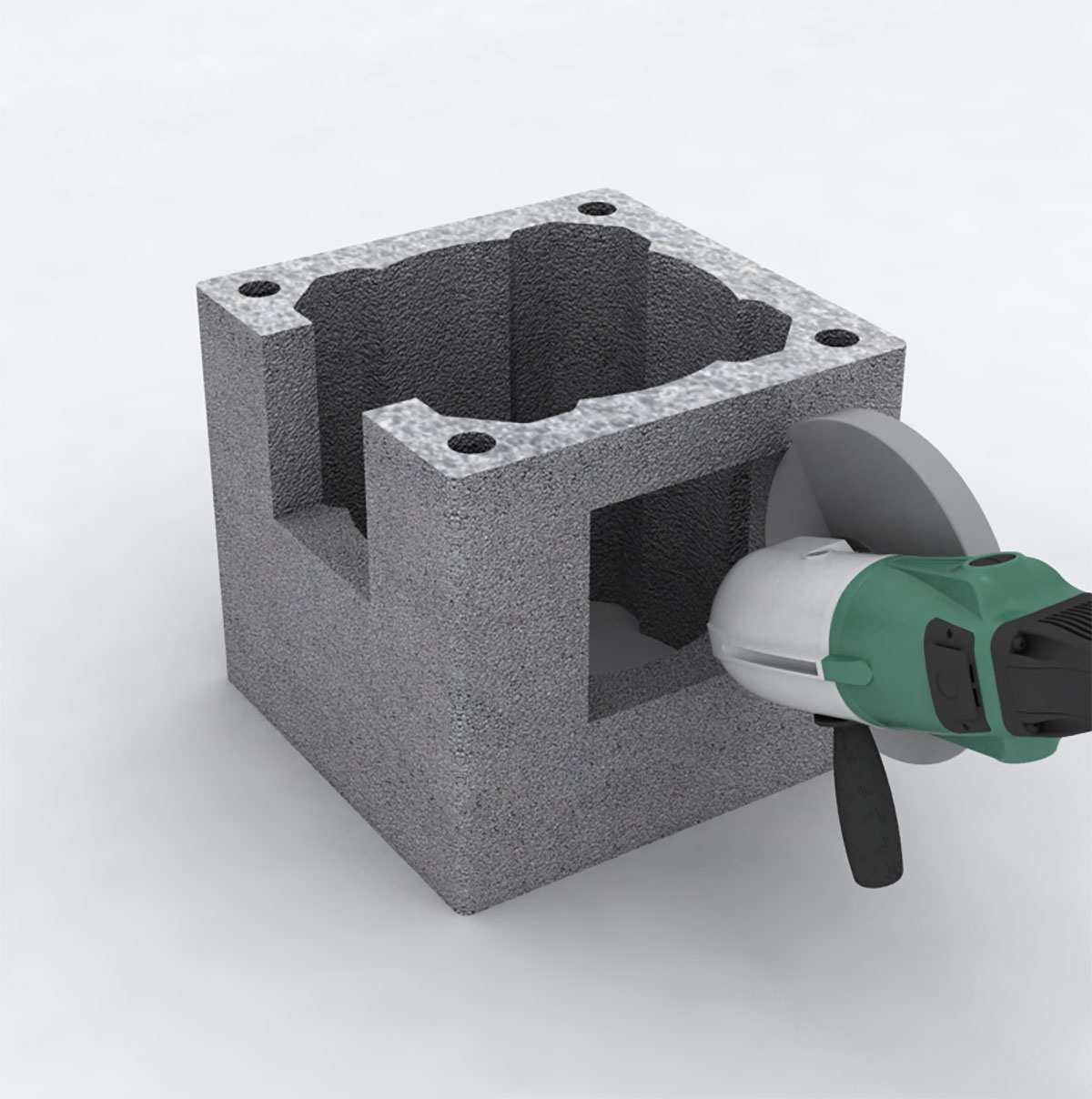

02. Vyrezanie otvorov
Do tvárnice sa uhlovou brúskou vyreže otvor s rozmermi 160 × 160 mm na kontrolný otvor a otvor s rozmermi 140 × 140 mm na dosku na prívod vzduchu k spotrebiču. Umiestnenie otvorov na odlišných stenách tvárnice je možné podľa potrebnej výšky a orientácie napojenia prívodu vzduchu. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

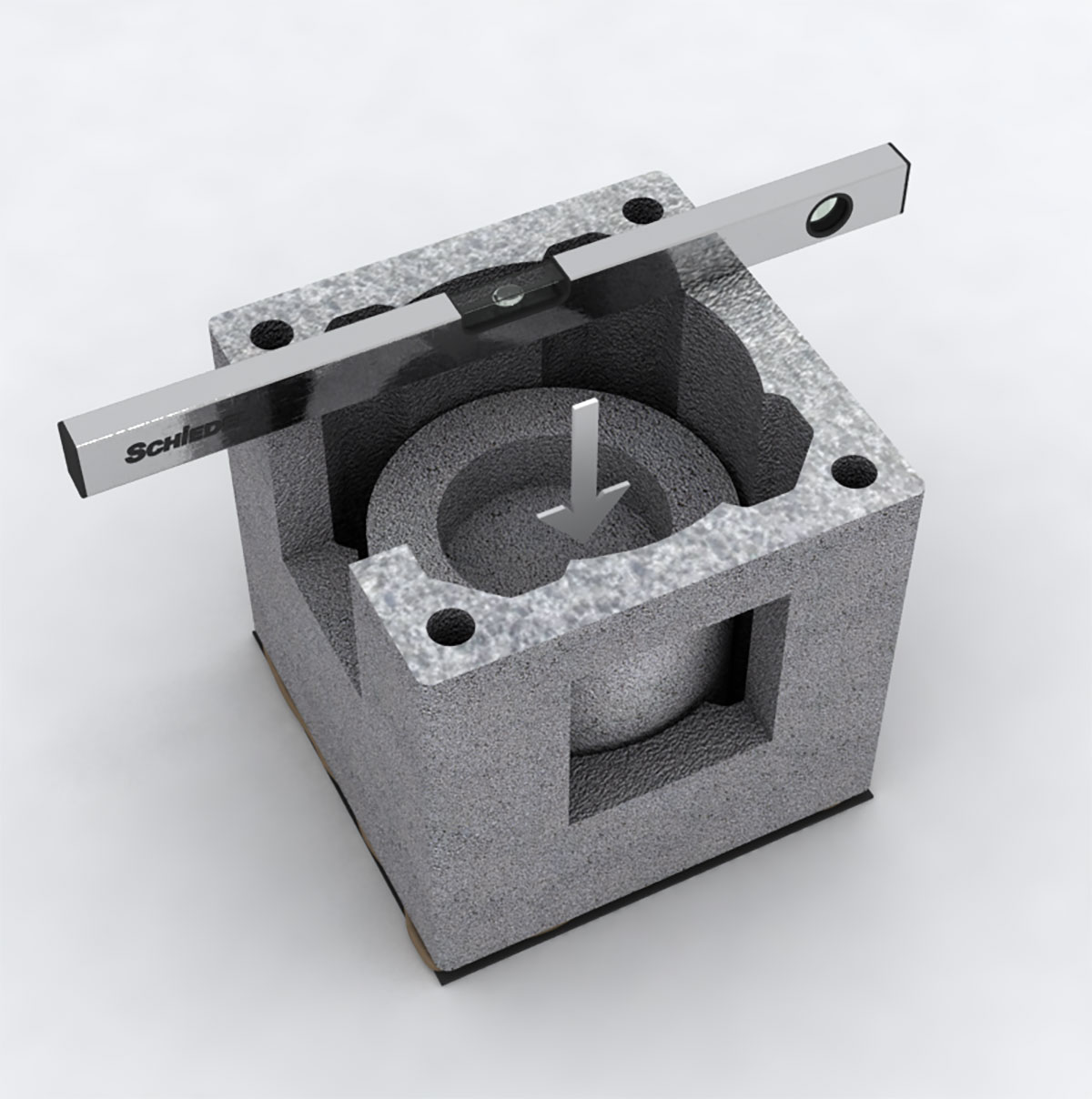

03. Osadenie tvárnice
Do maltového lôžka sa osadí vyrezaná tvárnica, vyrovná sa do roviny a do jej stredu sa umiestni základ pre šamotové dielce. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť
04. Podstavec na odvod vlhkosti
Na základ do malty sa osadí podstavec na odvod vlhkosti. Plastový vývod odvodu vlhkosti má smerovať do vyrezaného otvoru s rozmermi 160 × 160 mm. Do ryhy v podstavci sa v dostatočnom množstve vytlačí z kartuše škárovacia malta po celom obvode. V prípade nedostatku tmelu môže cez prázdne miesta bez tmelu unikať vlhkosť. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

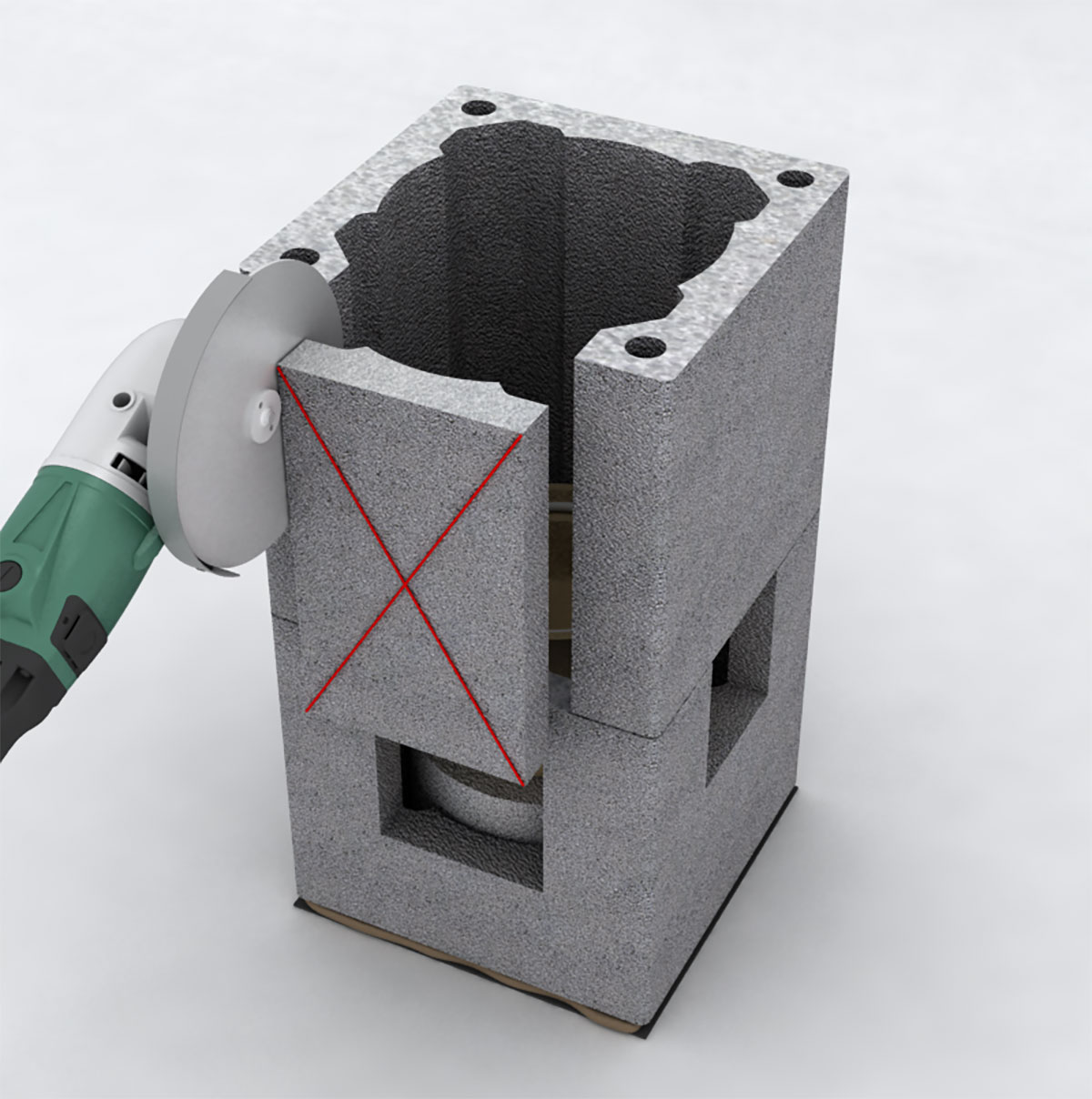

05. Ďalšia tvárnica
Do tenkovrstvovej malty sa osadí ďalšia tvárnica s vyrezaným otvorom na dvierka so šírkou 210 mm cez celú výšku tvárnice. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

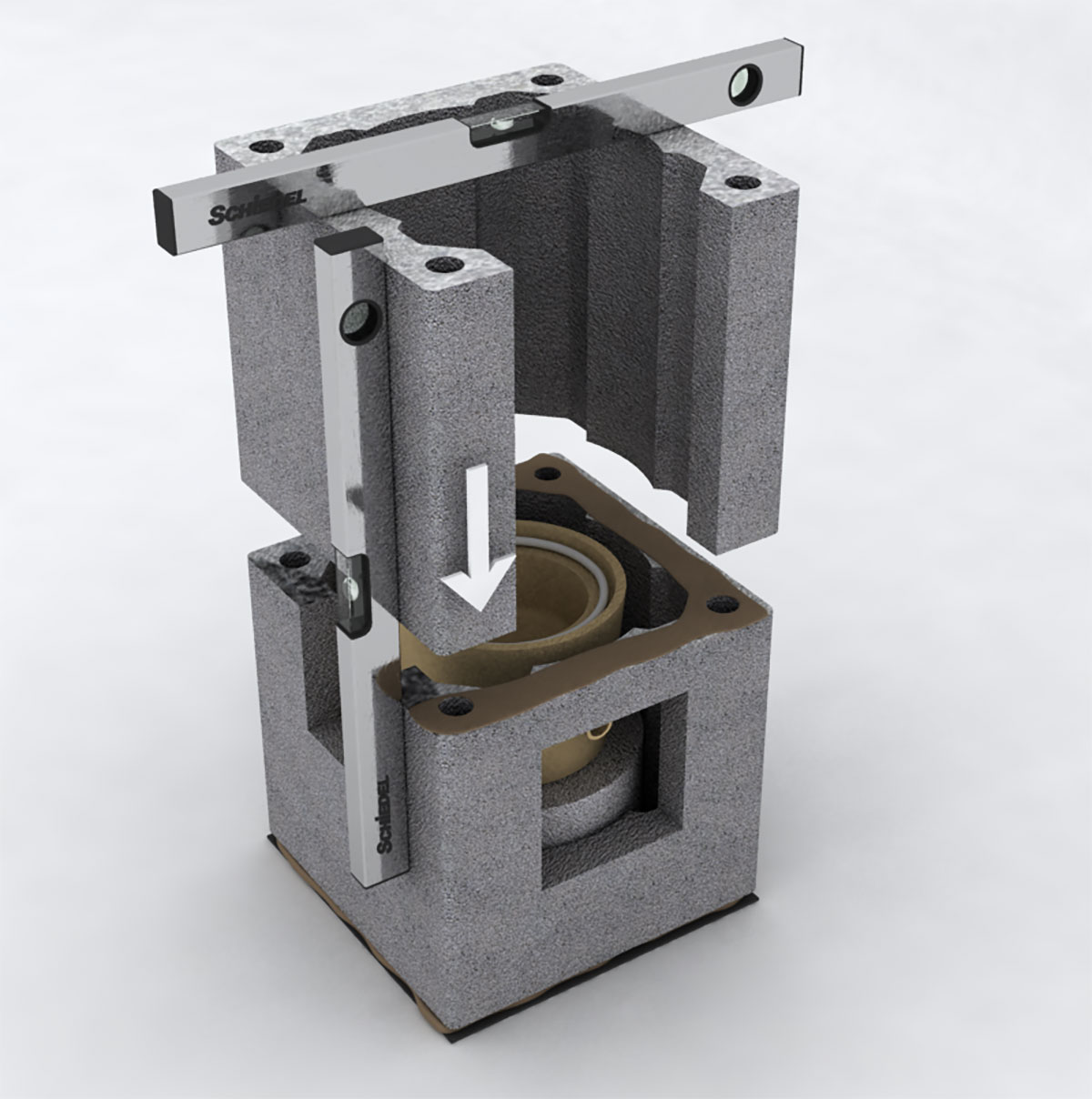

06. Vyrovnanie do roviny
Tvárnica sa osadí do maltového lôžka a vyrovná sa do roviny. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

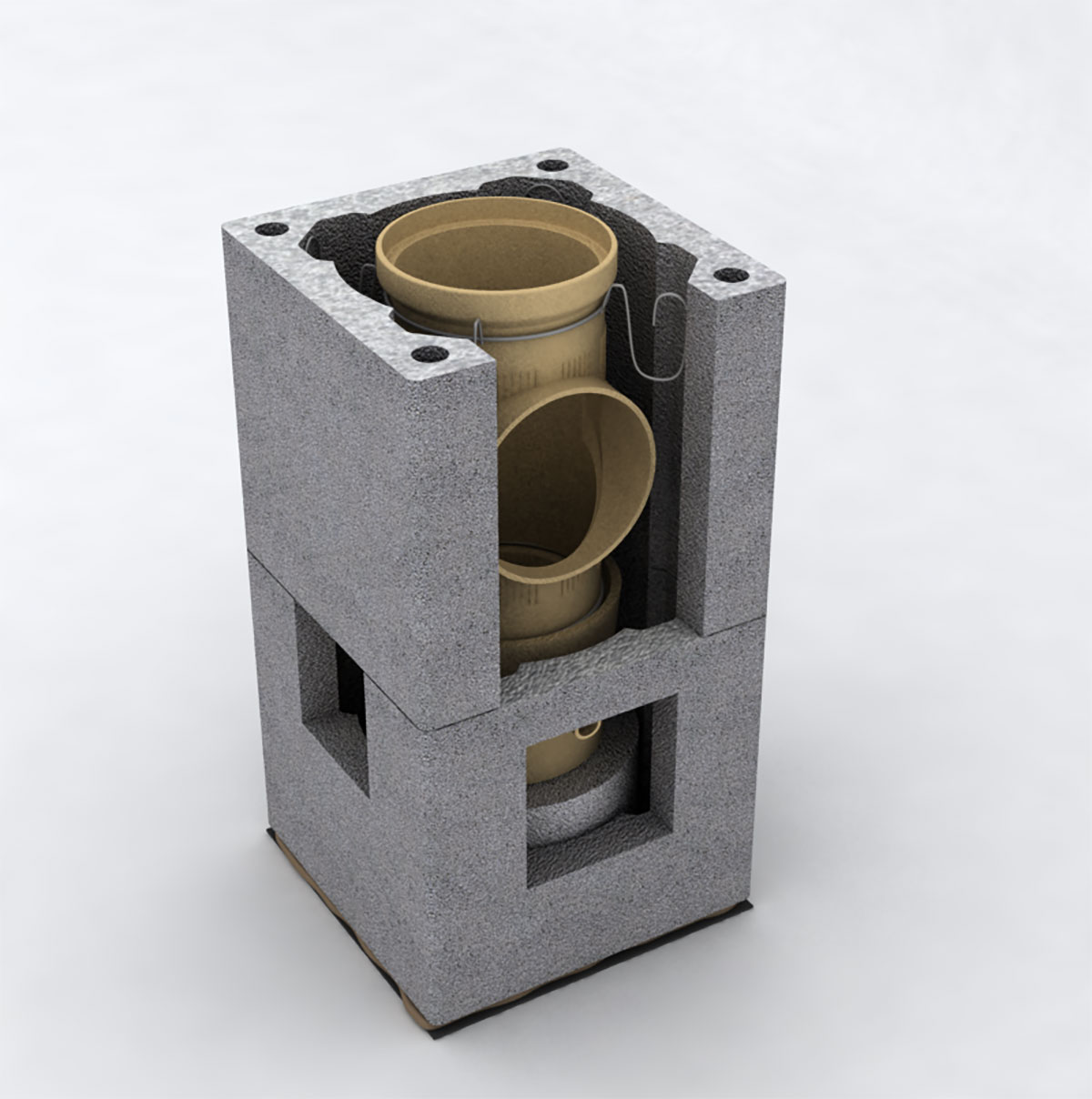

07. Keramický T-kus
Na keramický T-kus pre dvierka (T-kus s kratšou odbočkou bez izolácie) sa nasadí pod hrdlo dištančný krúžok. T-kus sa osadí na podstavec. Perá dištančného prvku majú smerovať do rozšírených častí otvoru v tvárnici. Škára medzi podstavcom a T-kusom sa zahladí vlhkou špongiou. Škára musí byť hladká a celistvá. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

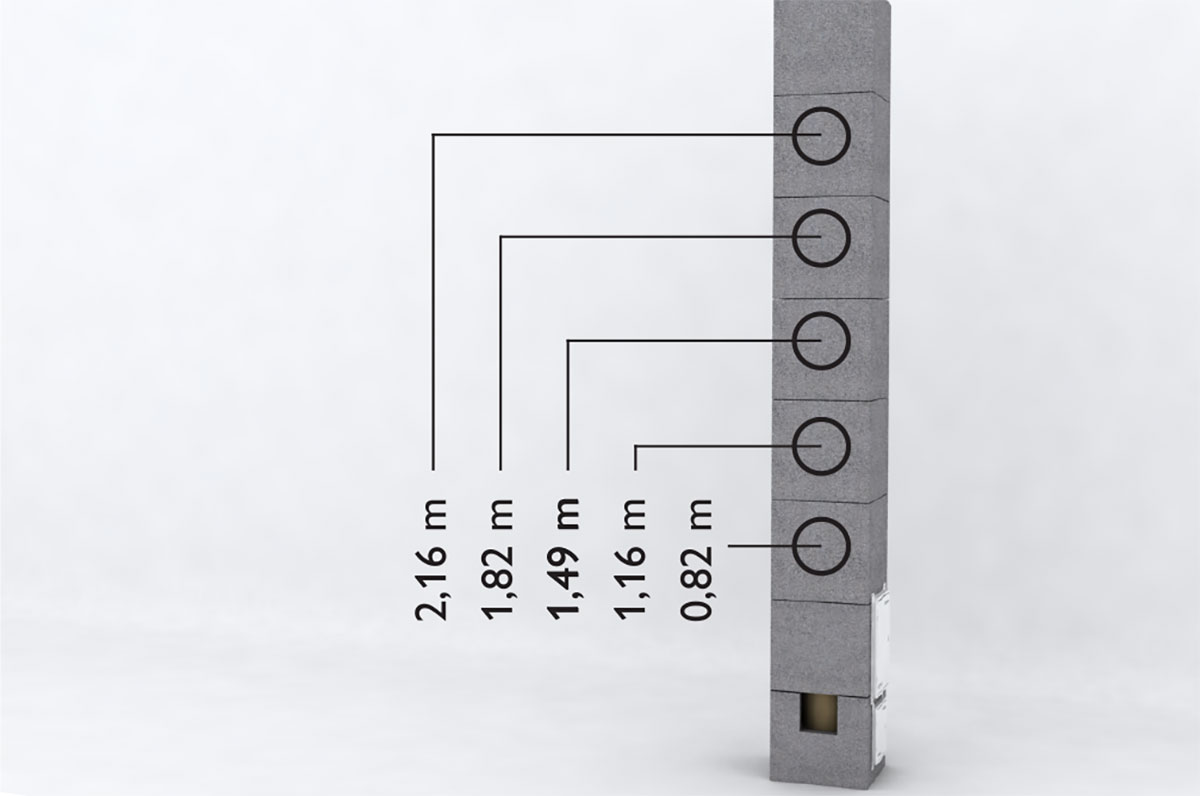

08. Miesto na napojenie dymovodu
Výška miesta na pripojenie spotrebiča musí byť určená v projekte alebo investorom. Uvedeným kótam modulovo zodpovedá založenie od úrovne spodnej hrany prvej tvárnice. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť
09. Tenkovrstvová malta
Stierkou sa nanesie tenkovrstvová malta. Malta nesmie upchať otvory na prípadnú výstuž ani napadať dovnútra tvárnice. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

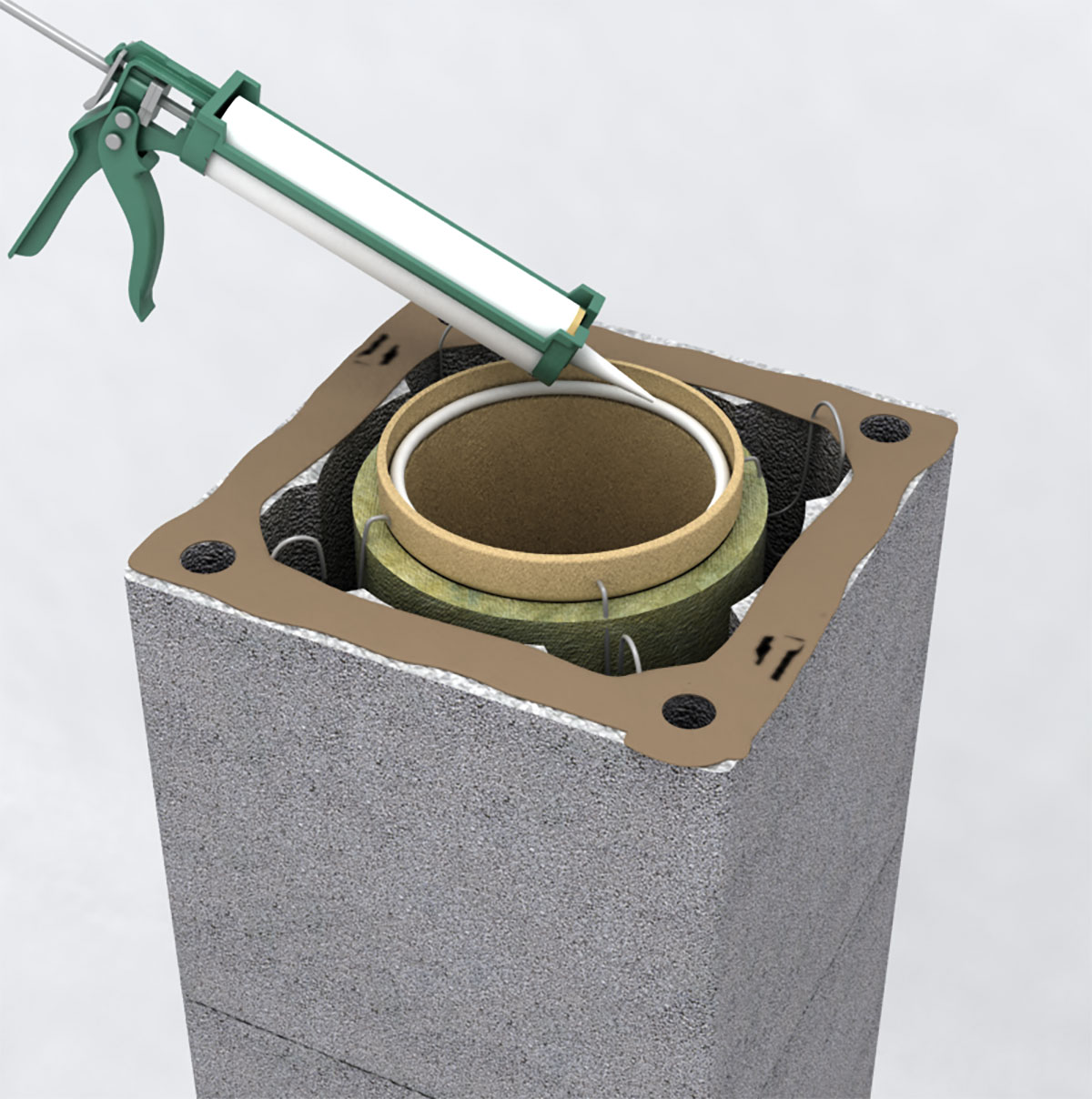

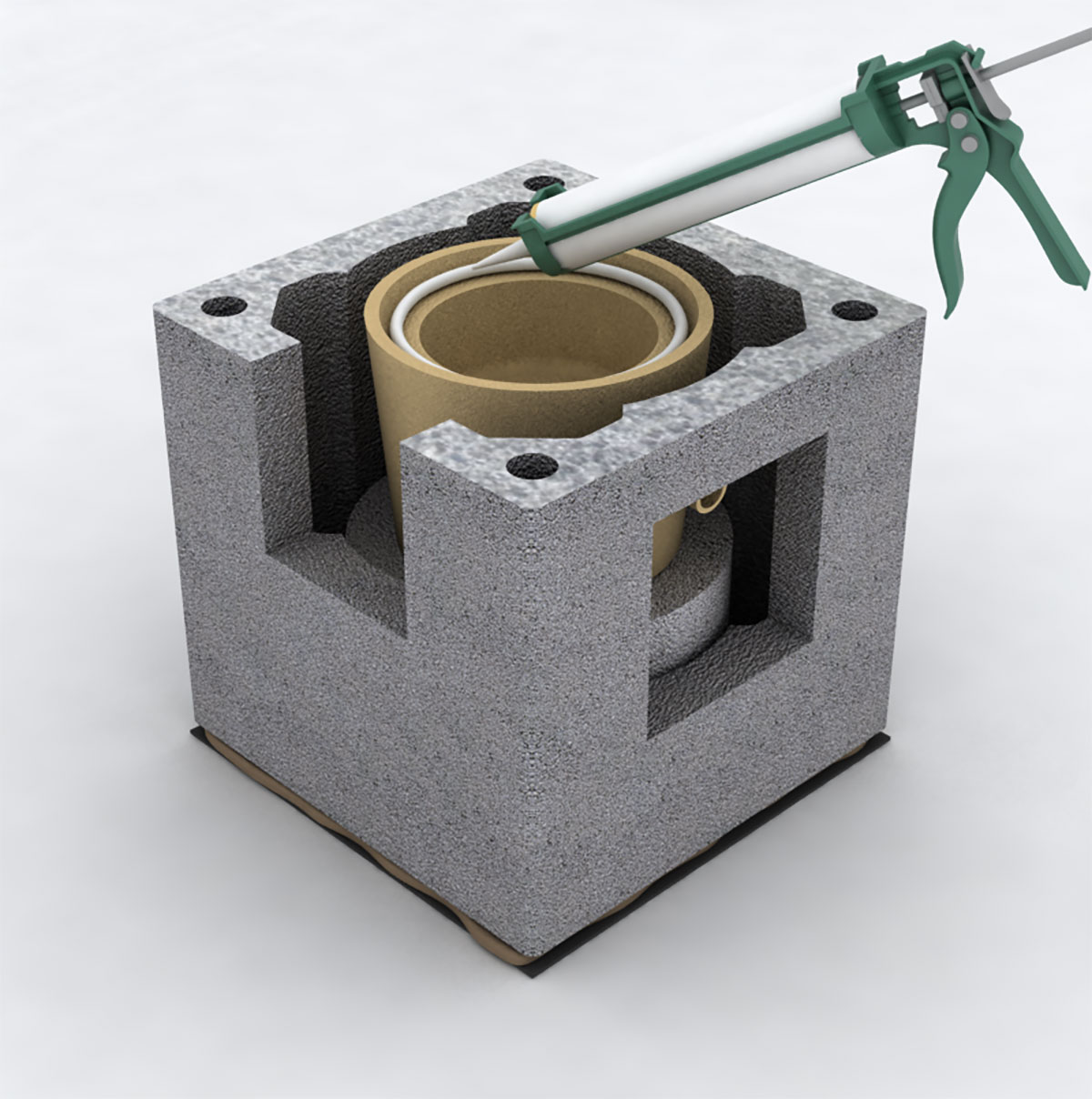

10. Zatmelenie hrdla
Do očisteného hrdla vložky (T-kus päty alebo rovná vložka podľa výškového umiestnenia dymovodu na stavbe) sa v dostatočnom množstve nanesie škárovacia malta. | Zdroj: Schiedel

POZOR! Odvod do kanalizácie

Vzniknutý kondenzát, prípadne dažďové a snehové zrážky treba z komína odviesť do kanalizácie. Odvod do kanalizácie musí byť vybavený zápachovou uzávierkou (sifónom), pričom treba dodržať všetky predpisy na ochranu životného prostredia. Sifón (zápachová uzávierka) musí byť kontrolovateľný a pravidelne kontrolovaný aj čistený, prevýšenie hladín sifónu je min. 50 mm.

Montážny postup: Montáž trojzložkového komínového systému – 1. časť

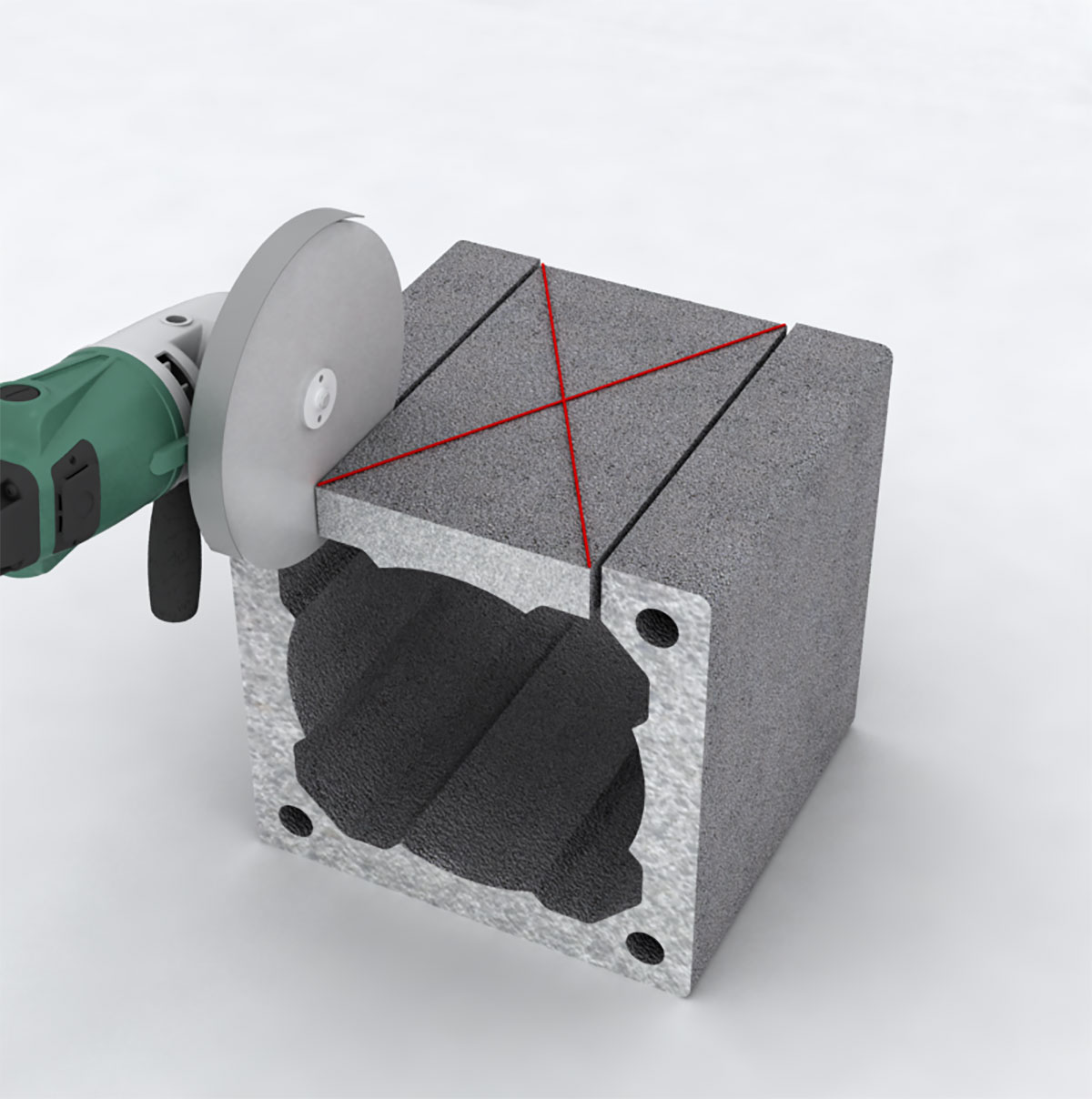

11. Otvor na dymovod
Vo výške napojenia dymovodu sa vyreže otvor so šírkou 210 mm cez celú výšku tvárnice. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

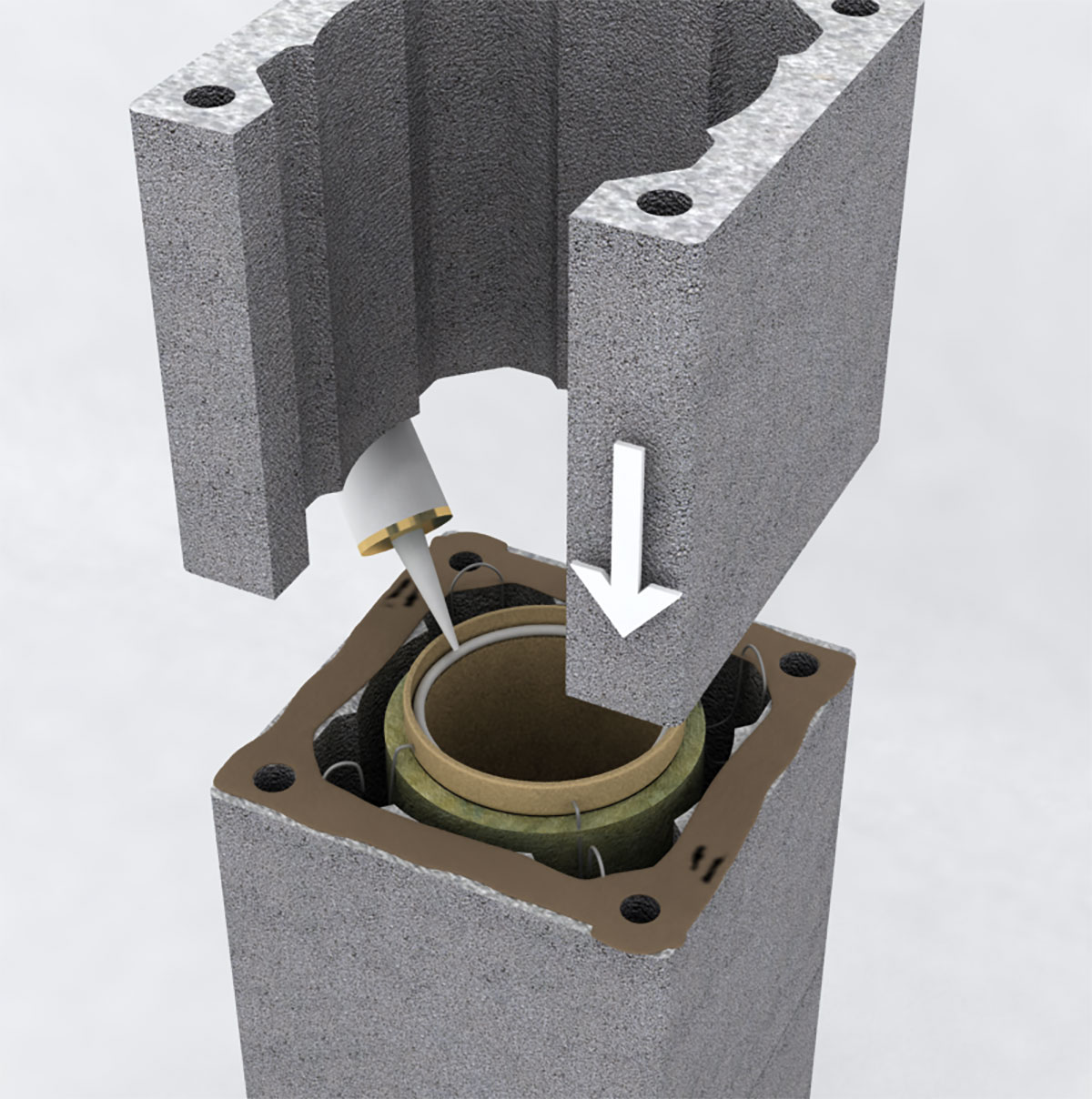

12. Osadenie tvárnice
Tvárnica sa osadí do maltového lôžka a vyrovná sa. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

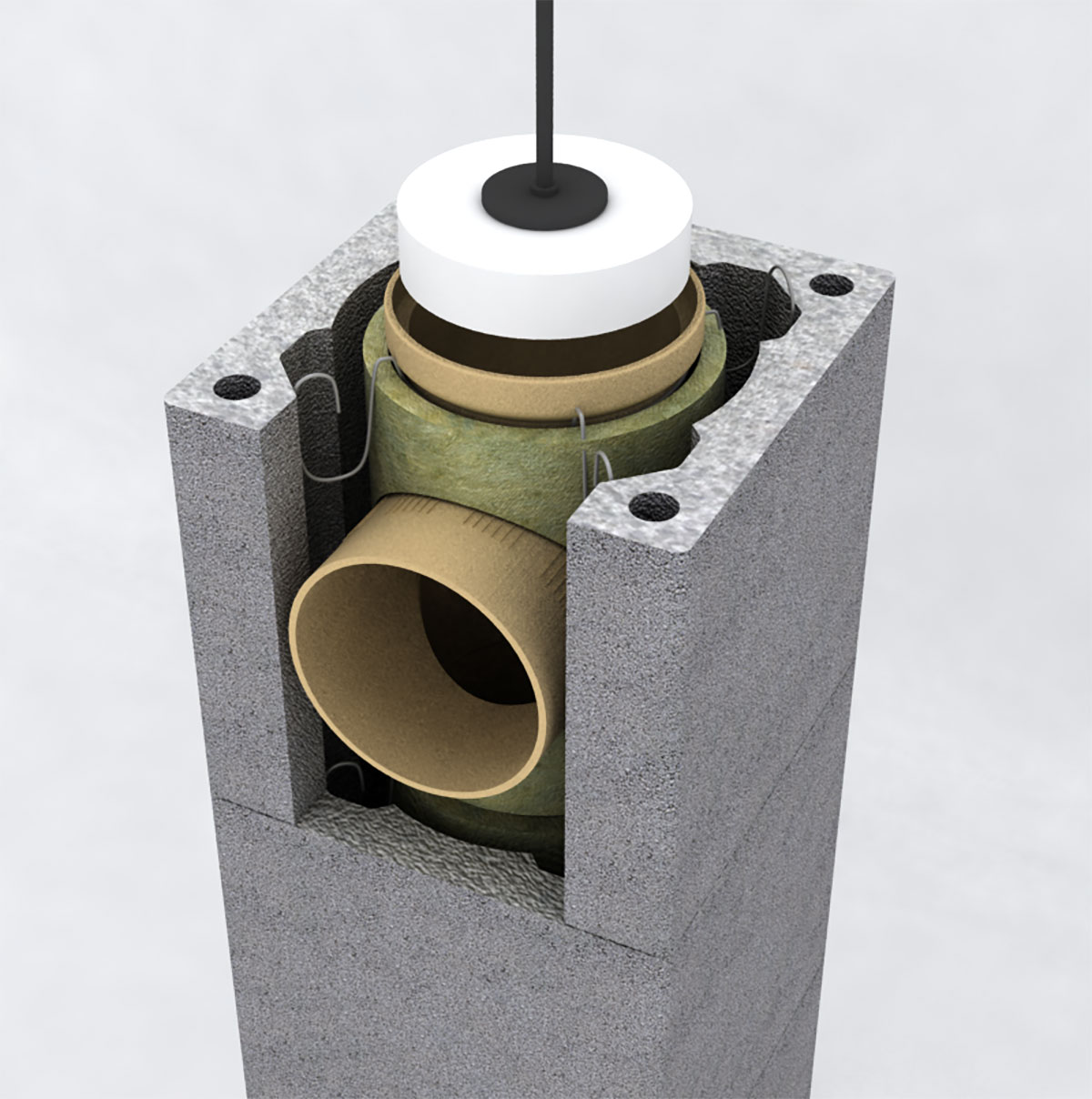

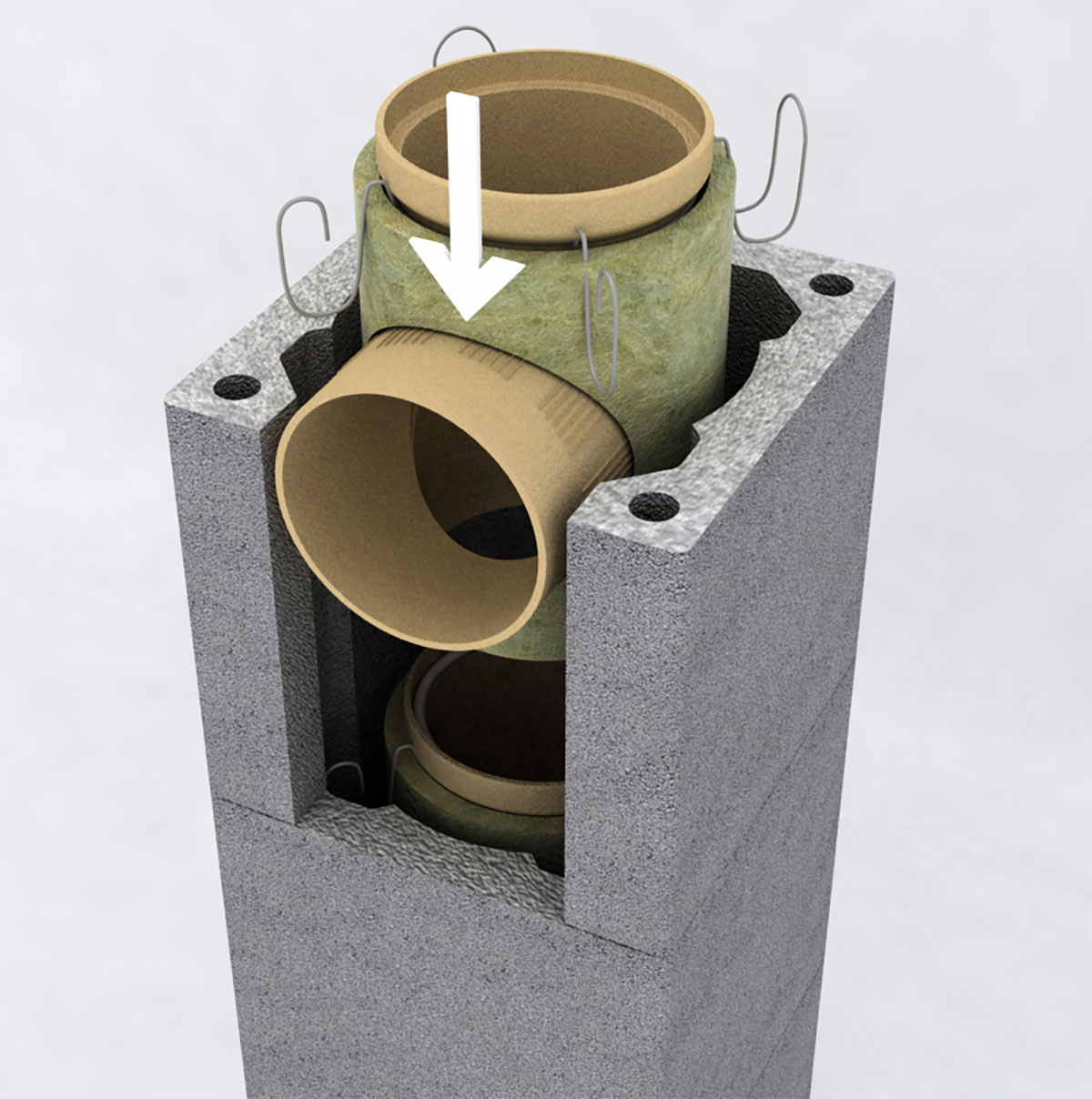

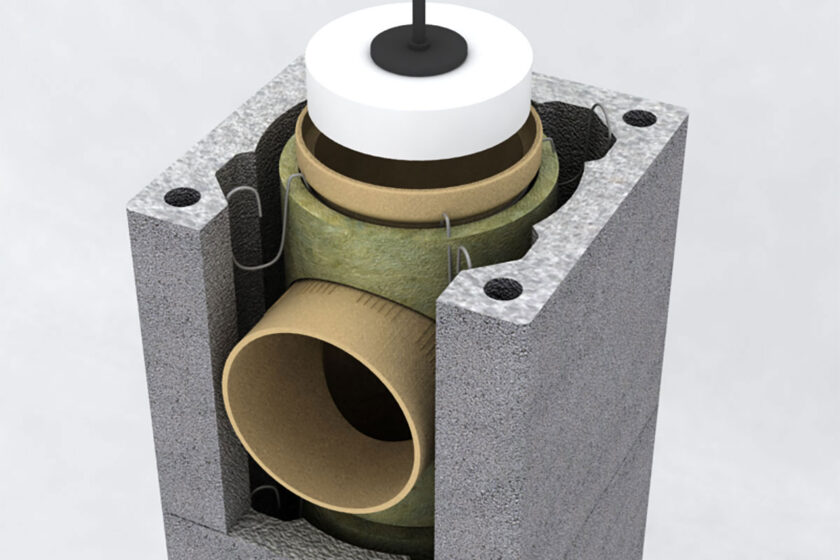

13. Osadenie T-kusa pre dymovod
Keramický T-kus pre dymovod (T-kus s dlhšou odbočkou, osadenou izoláciou a dištančným prvkom) sa zospodu očistí a osadí. Pred osadením treba skontrolovať použitie správneho komponentu pre dvierka. Kolmá časť je kratšia ako v prípade sopúcha (napojovacieho kusa na dymovod). | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť
14. Spoj vložiek
Vyhladzovačom škár sa zahladí spoj vložiek. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

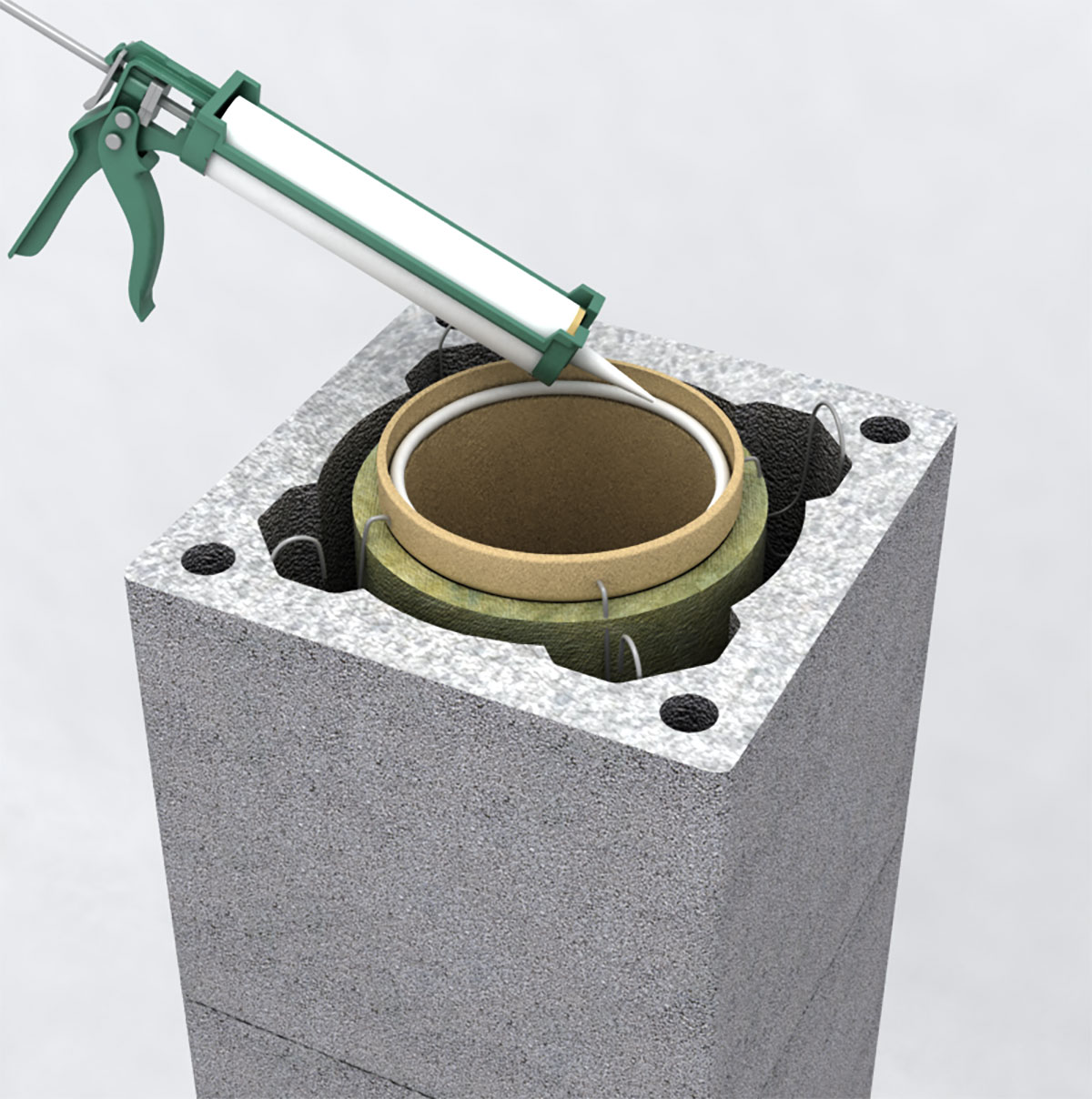

15. Štandardná montáž
Každý spoj keramických vložiek musí byť zaistený okrem nepoškodeného hrdla aj vrstvou škárovacej malty v dostatočnom množstve. Škárovacia malta sa nanáša do suchého hrdla očisteného od prachu. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

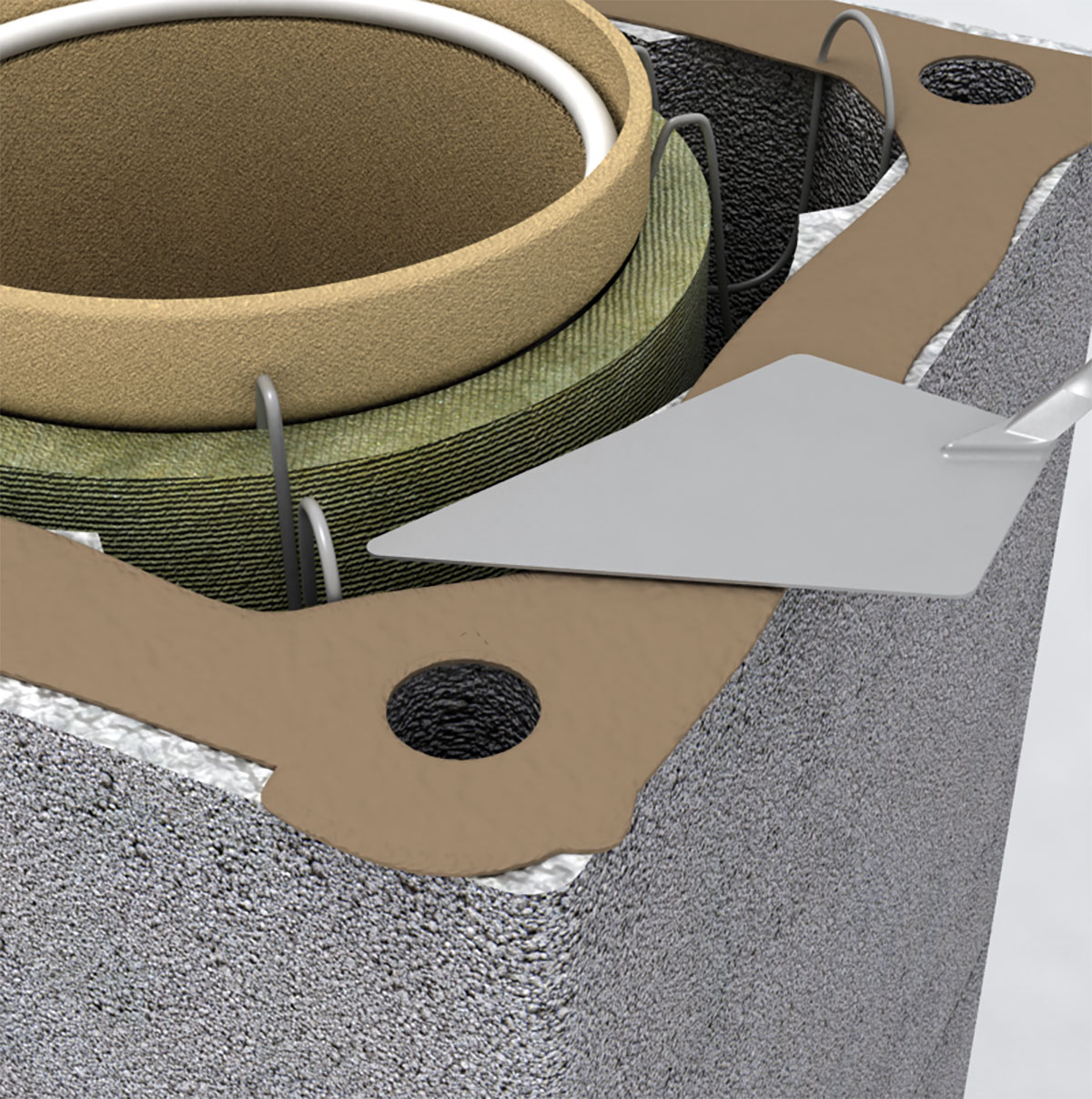

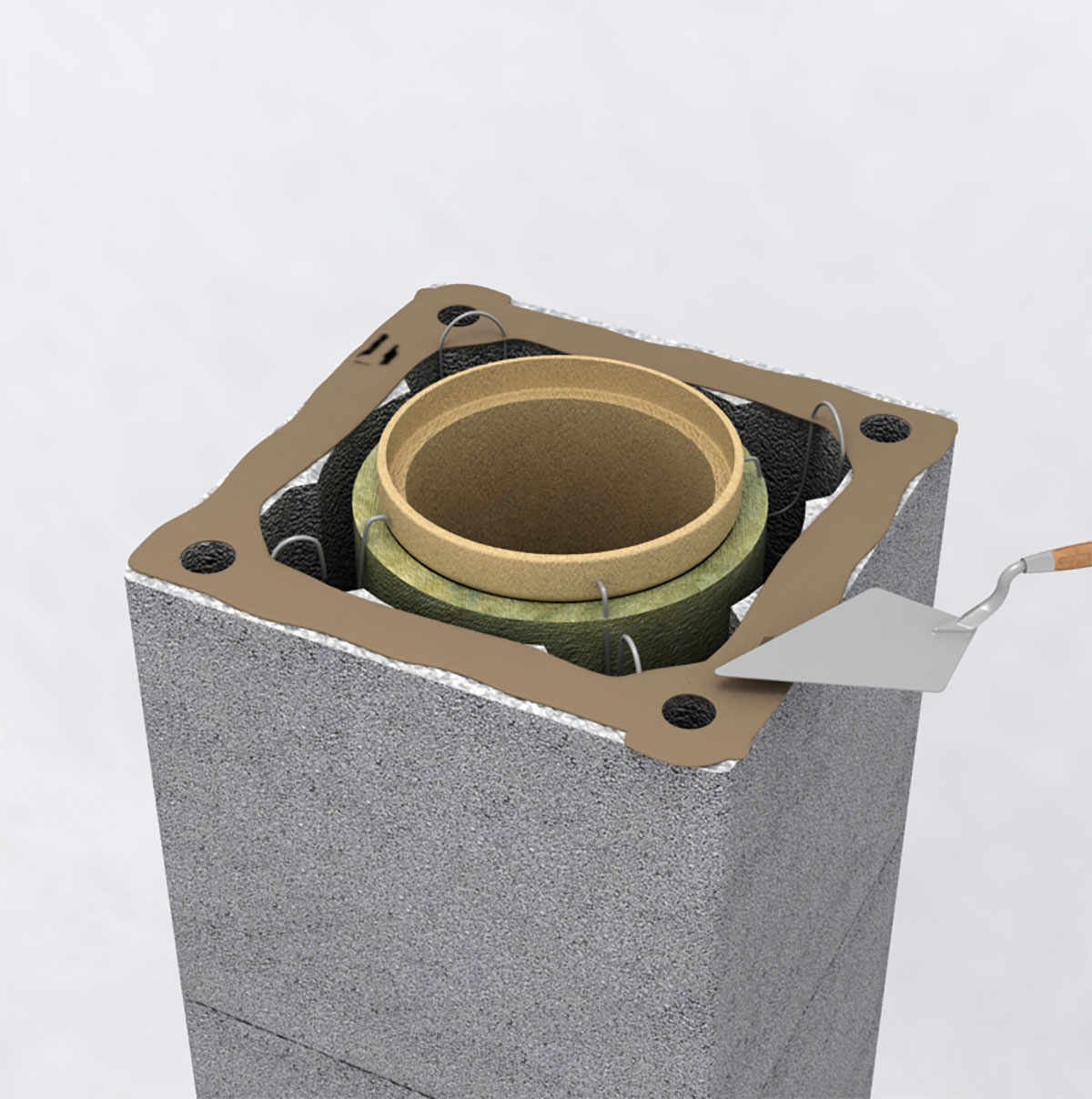

16. Tenkovrstvová malta
Na hornú hranu tvárnice sa stierkou nanesie tenkovrstvová malta. Malta nesmie upchať otvory na prípadnú výstuž ani napadať dovnútra tvárnice. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

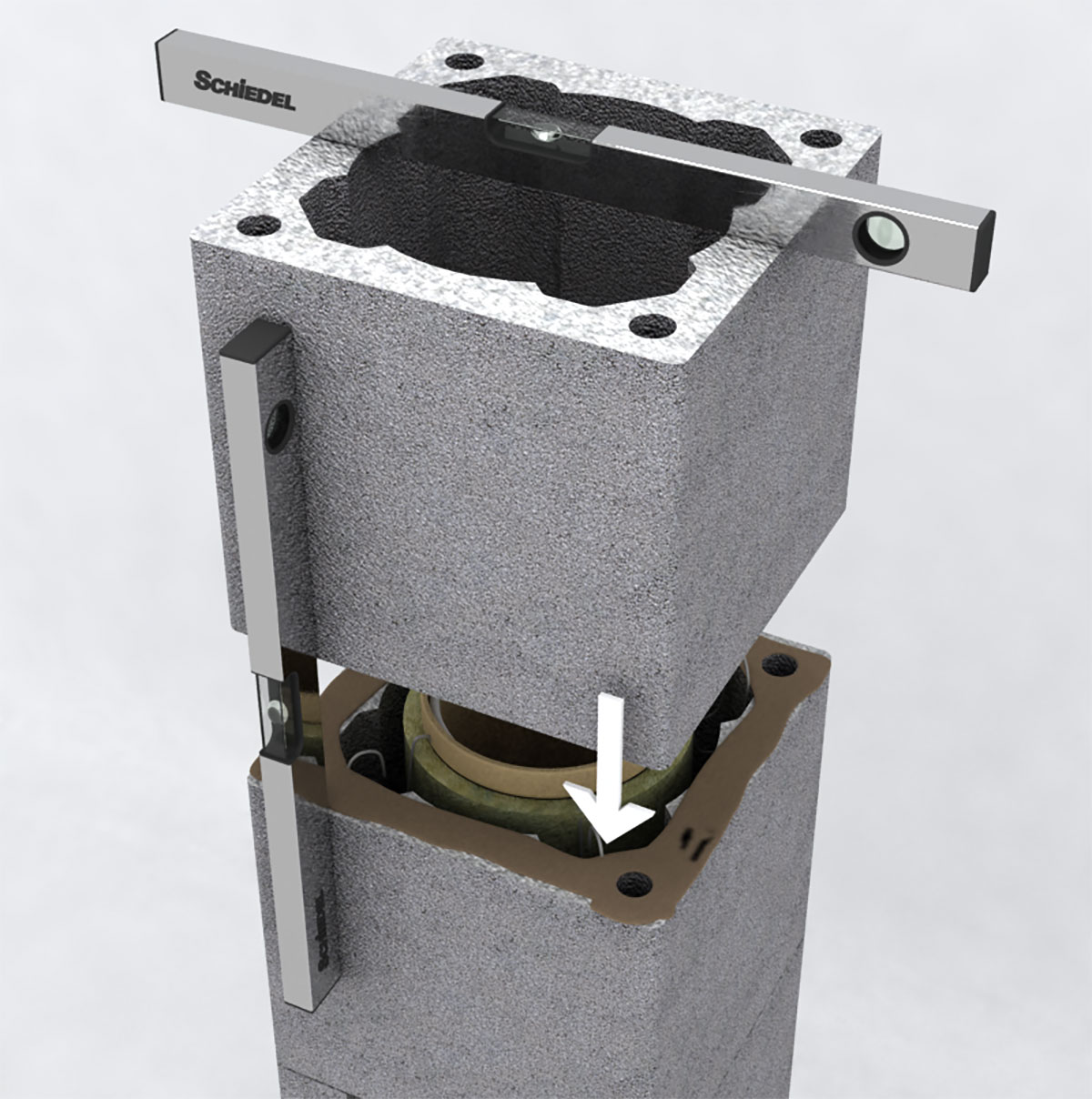

17. Osadenie tvárnice
Tvárnica sa osadí do maltového lôžka a vyrovná sa do roviny. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

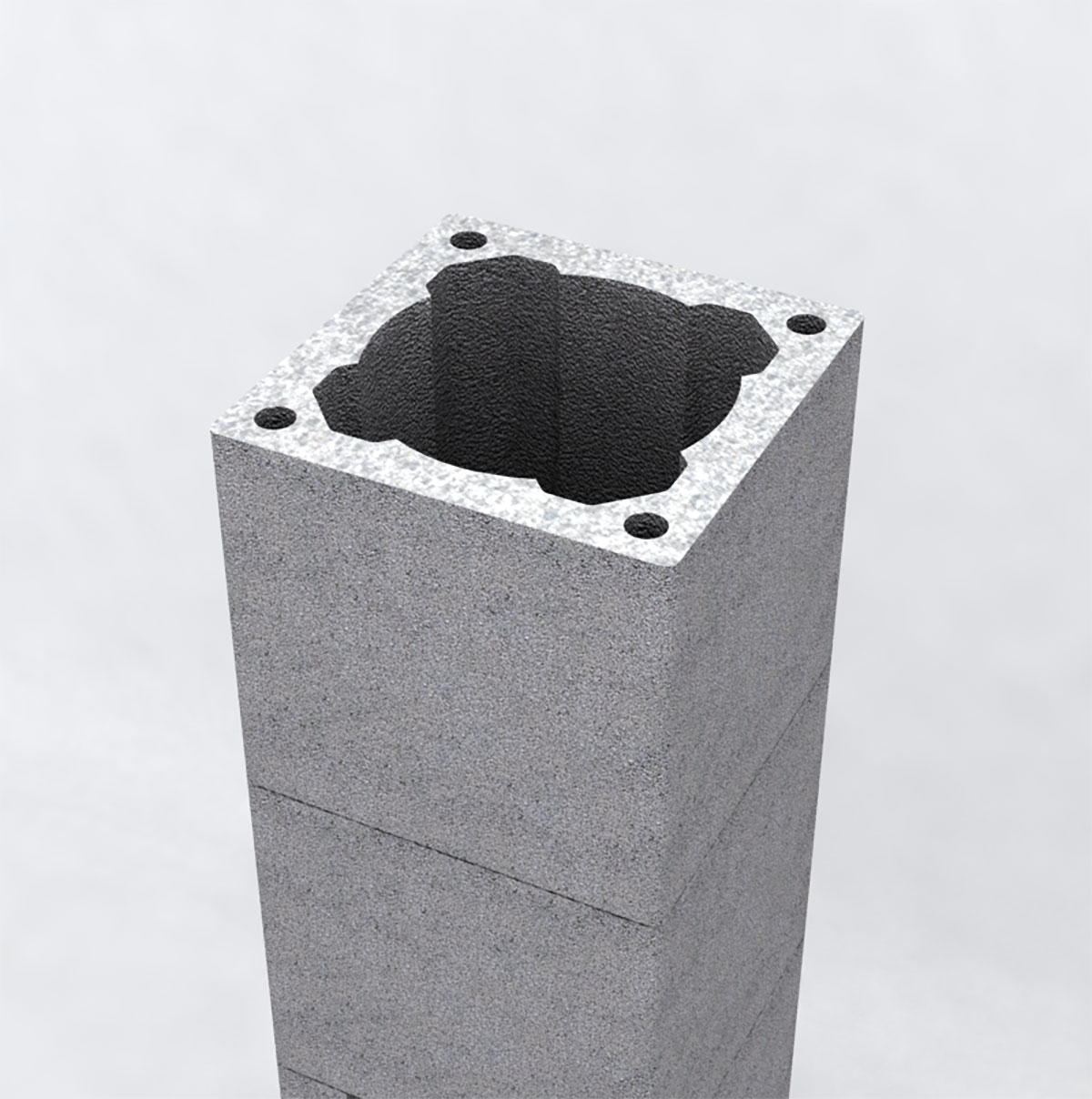

18. Ďalšia tvárnica
Na hornú hranu osadenej tvárnice sa nanesie vrstva tenkovrstvovej malty a osadí sa ďalšia tvárnica. Vyrovná sa do roviny. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

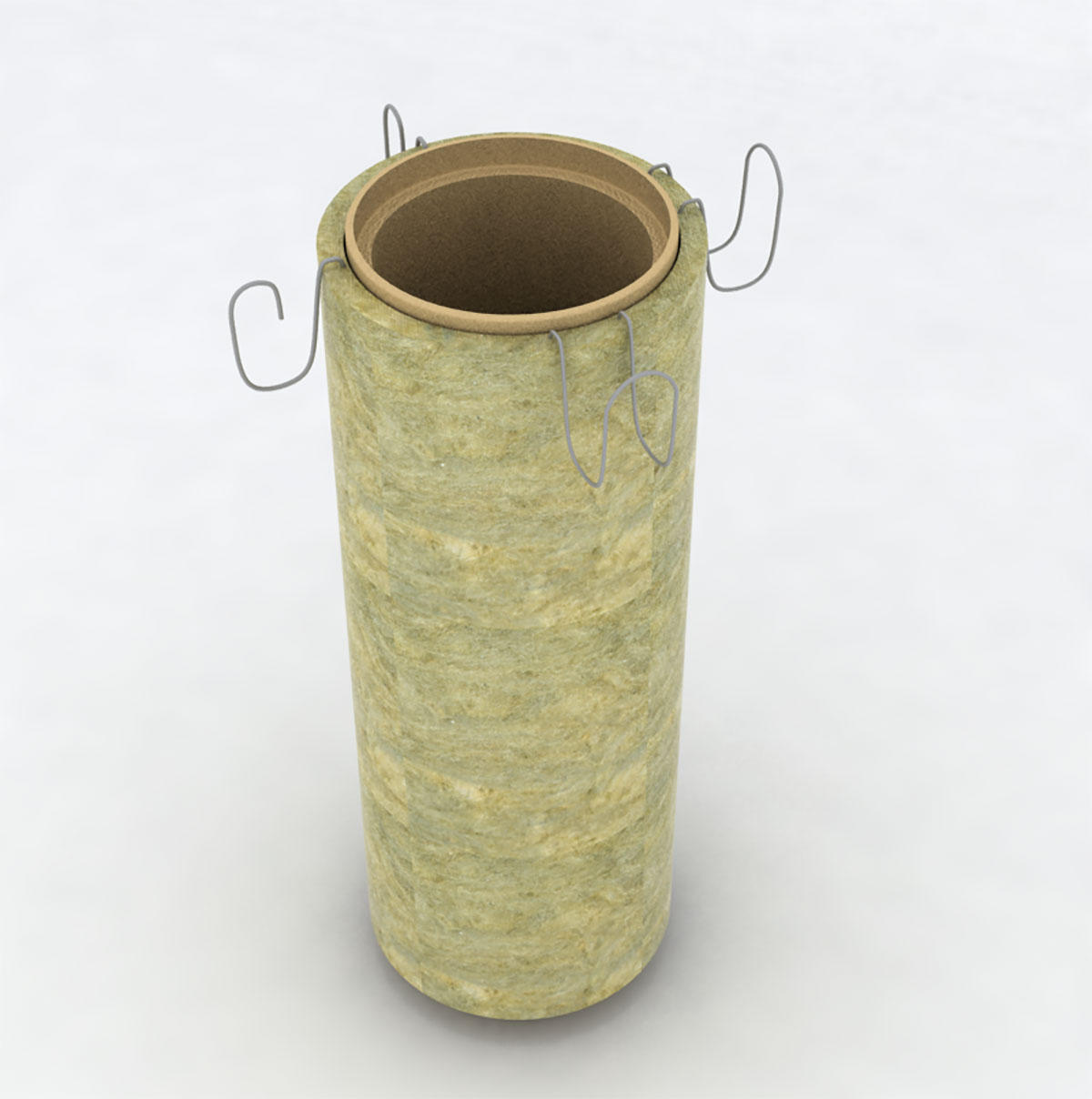

19. Vložka s izoláciou
Na vložke je nasadený izolačný návlek. Pod hrdlo vložky treba osadiť dištančný prvok, ktorý vložku fixuje vnútri otvoru v tvárnici a zabezpečuje vystredenie. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

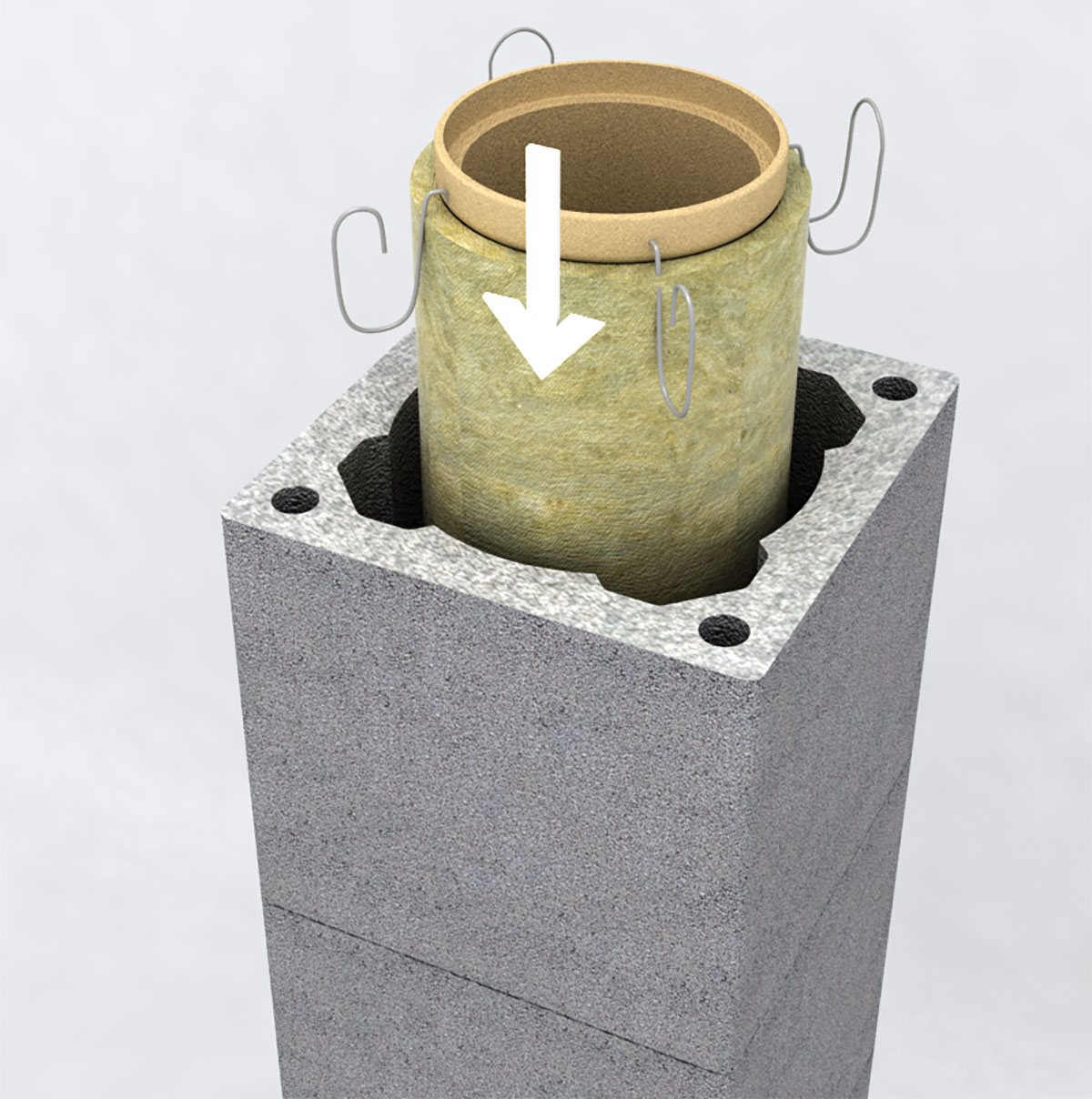

20. Spodná časť vložky
Spodná časť vložky sa očistí, vložka sa osadí a zatlačí do tmelu. Perá dištančného prvku majú smerovať do rozšírených častí otvoru v tvárnici. | Zdroj: Schiedel

TIP: Redukcia na zaústenie malého spotrebiča

Pri napojení malého spotrebiča na tuhé palivo, tzv. peteriek, je určená na zaústenie spotrebiča redukcia, ktorá zabezpečí rozptýlenie spalín na celý prierez napojenia dymovodu.

Montážny postup: Montáž trojzložkového komínového systému – 1. časť

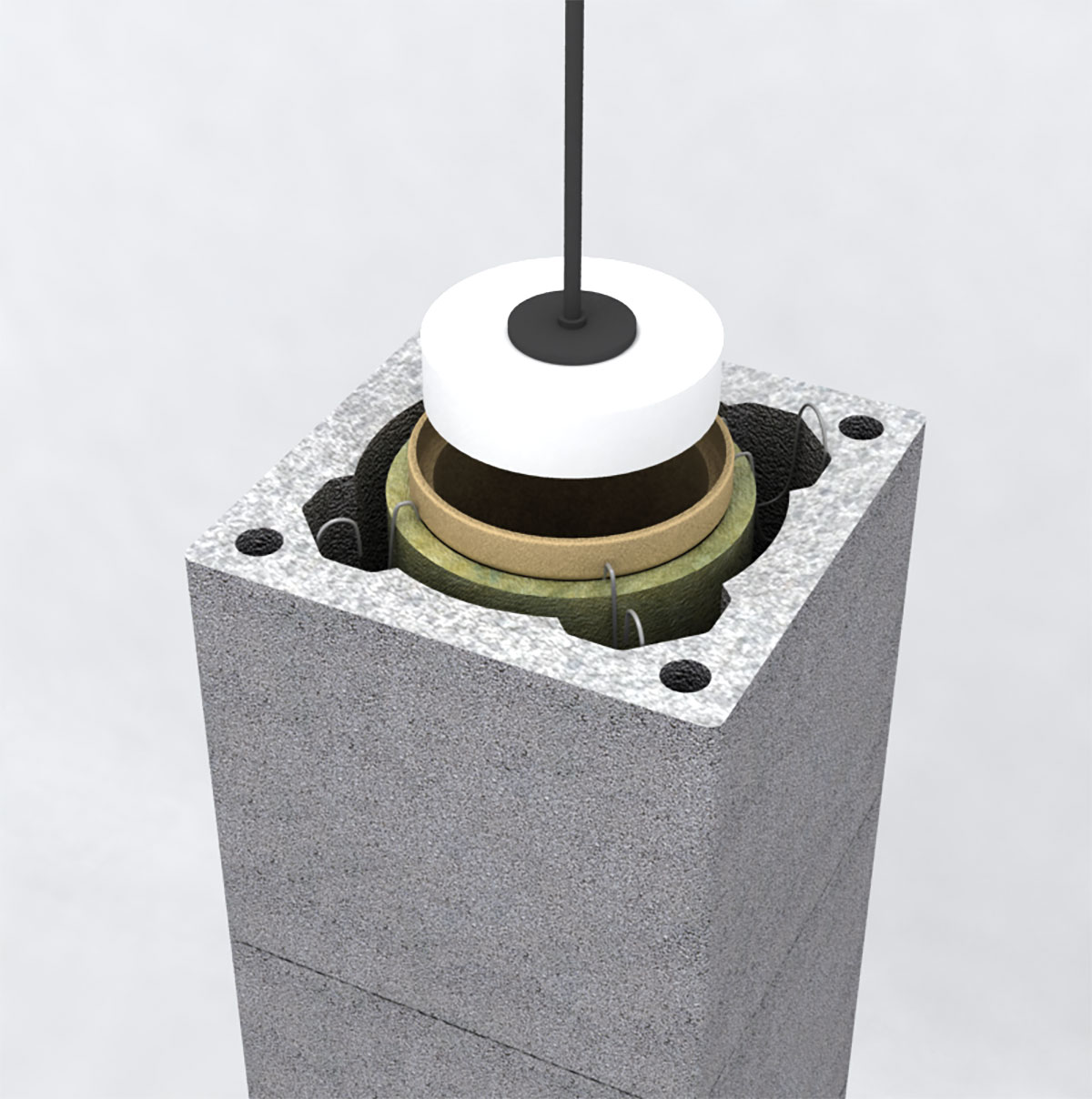

21. Zahladenie spoja vložiek
Vyhladzovačom škár sa zahladí spoj vložiek. Pri vkladaní vložiek treba skontrolovať, či sú nepoškodené. Do spalinovej cesty sa nesmú zabudovať prasknuté komponenty s obitým hrdlom a pod. Postup sa opakuje až po dosiahnutie požadovanej výšky komína. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

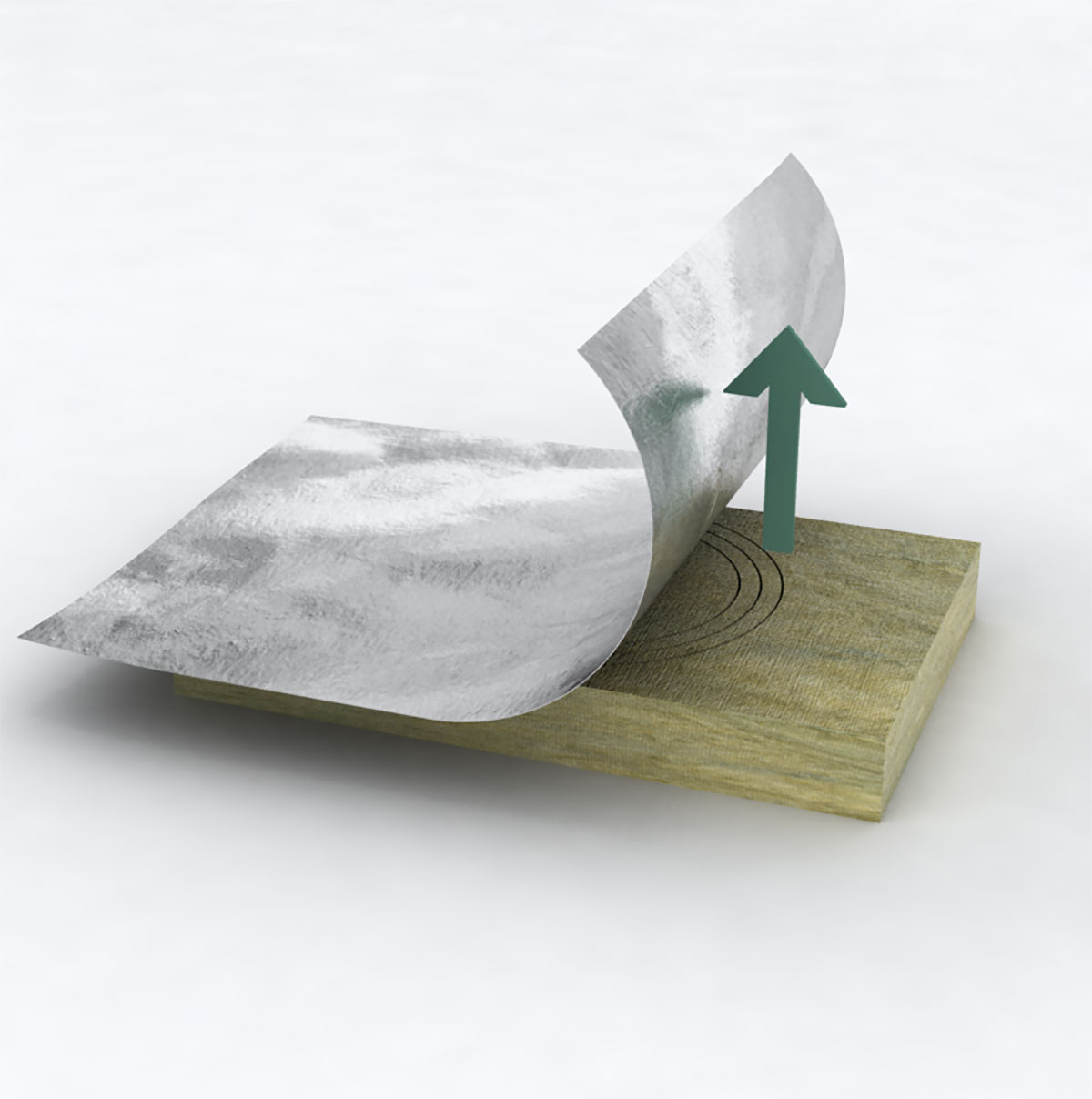

22. Čelná doska
Pred rezaním sa z čelnej dosky opatrne odstráni špeciálna Alu-fólia. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

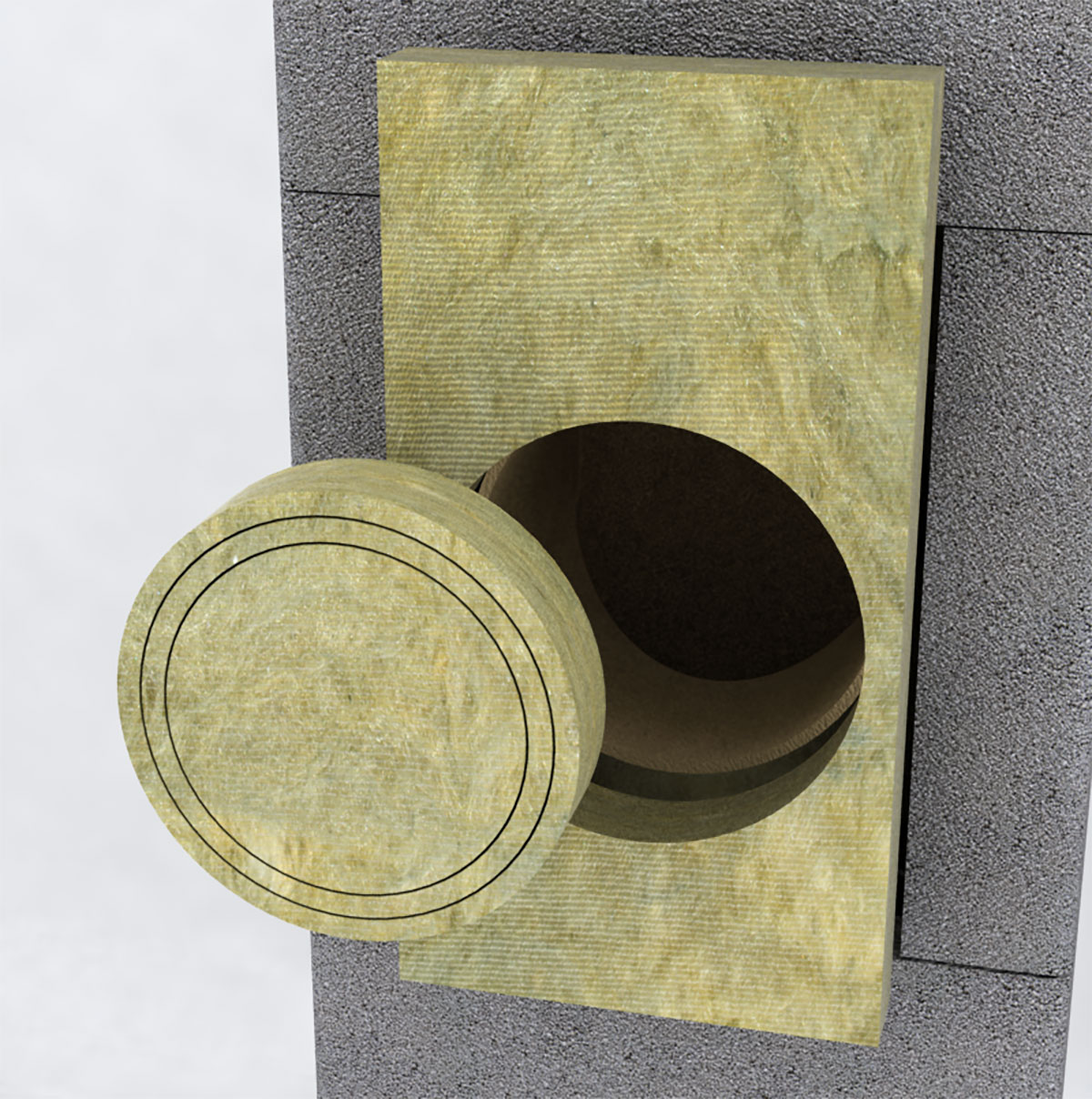

23. Odstránenie jadra a kruhov
Odstráni sa vnútorne vložené jadro a kruhy podľa veľkosti keramickej vložky v sopúchu. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

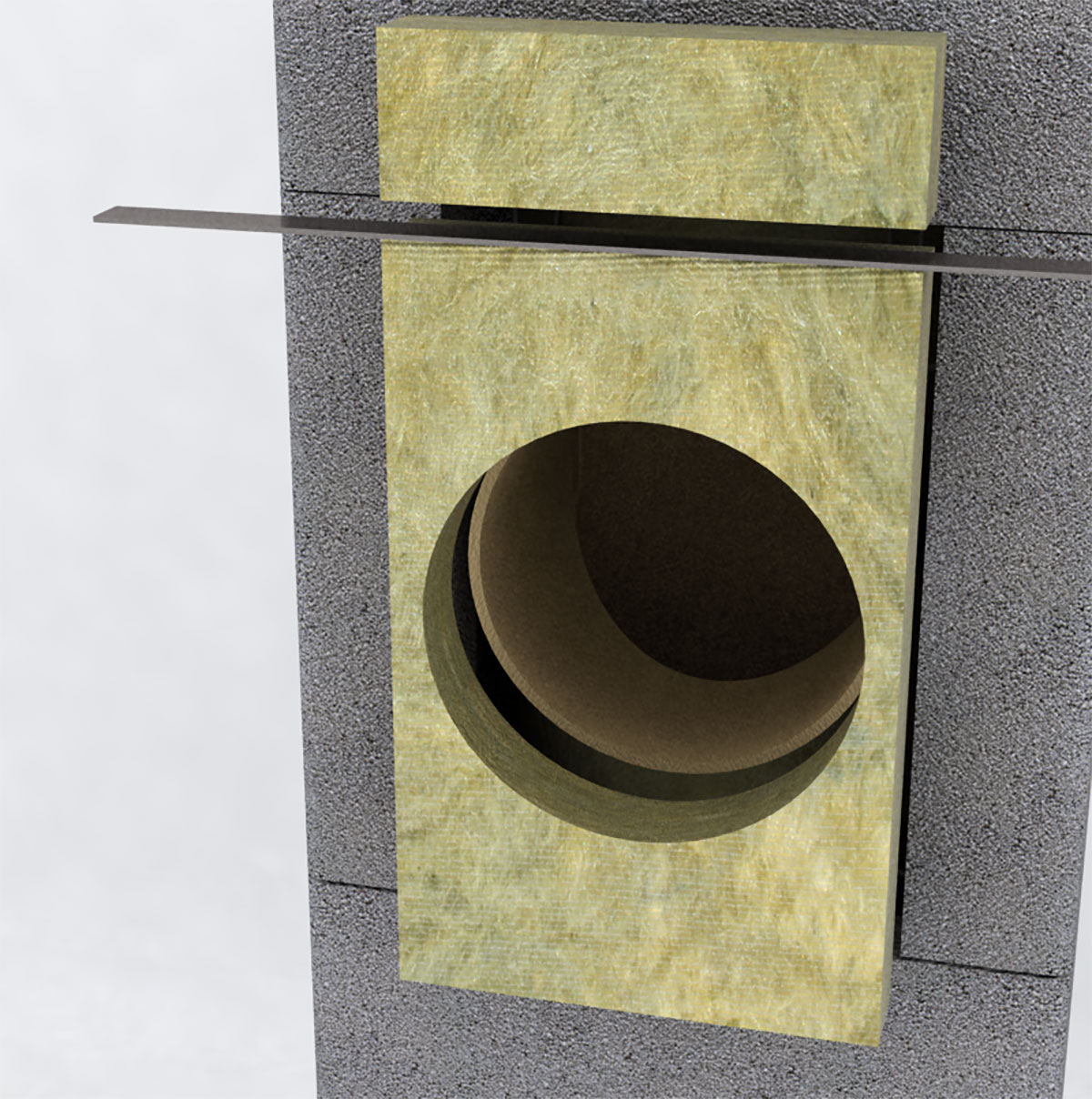

24. Zrezanie čelnej dosky
Výška čelnej dosky sa upraví zrezaním pílovým listom (súčasť balenia). | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

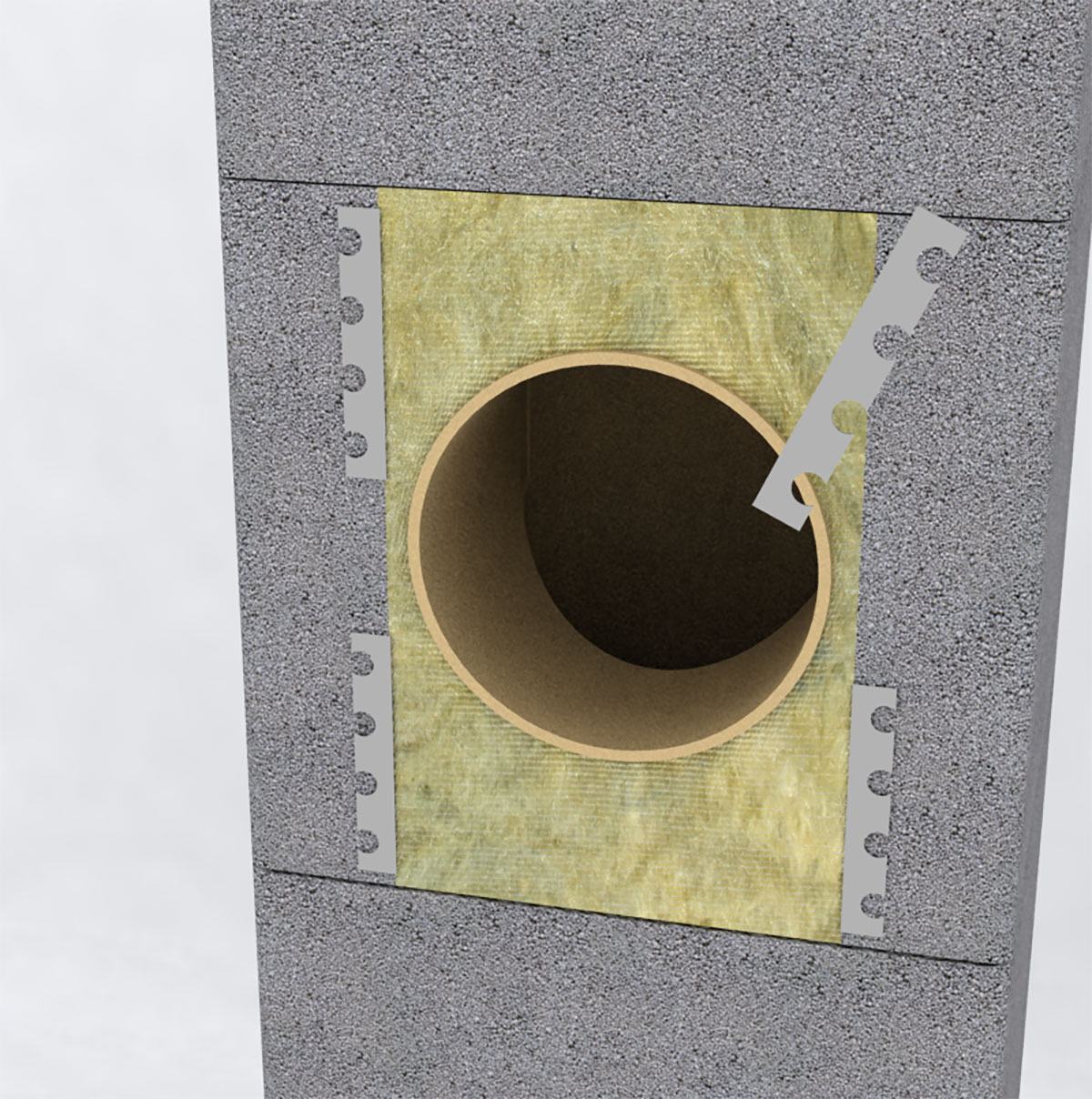

25. Uholníky
Uholníky sa zarazia do boku čelnej dosky a doska sa vloží do otvoru v tvárnici. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť
26. Tvárnica pred utesnením
V oblasti utesnenia musí byť tvárnica suchá a očistená od prachu a mastnoty. Kroky 25 až 30 sa obdobne aplikujú aj na miesto pripojenia prívodu externého spaľovacieho vzduchu. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

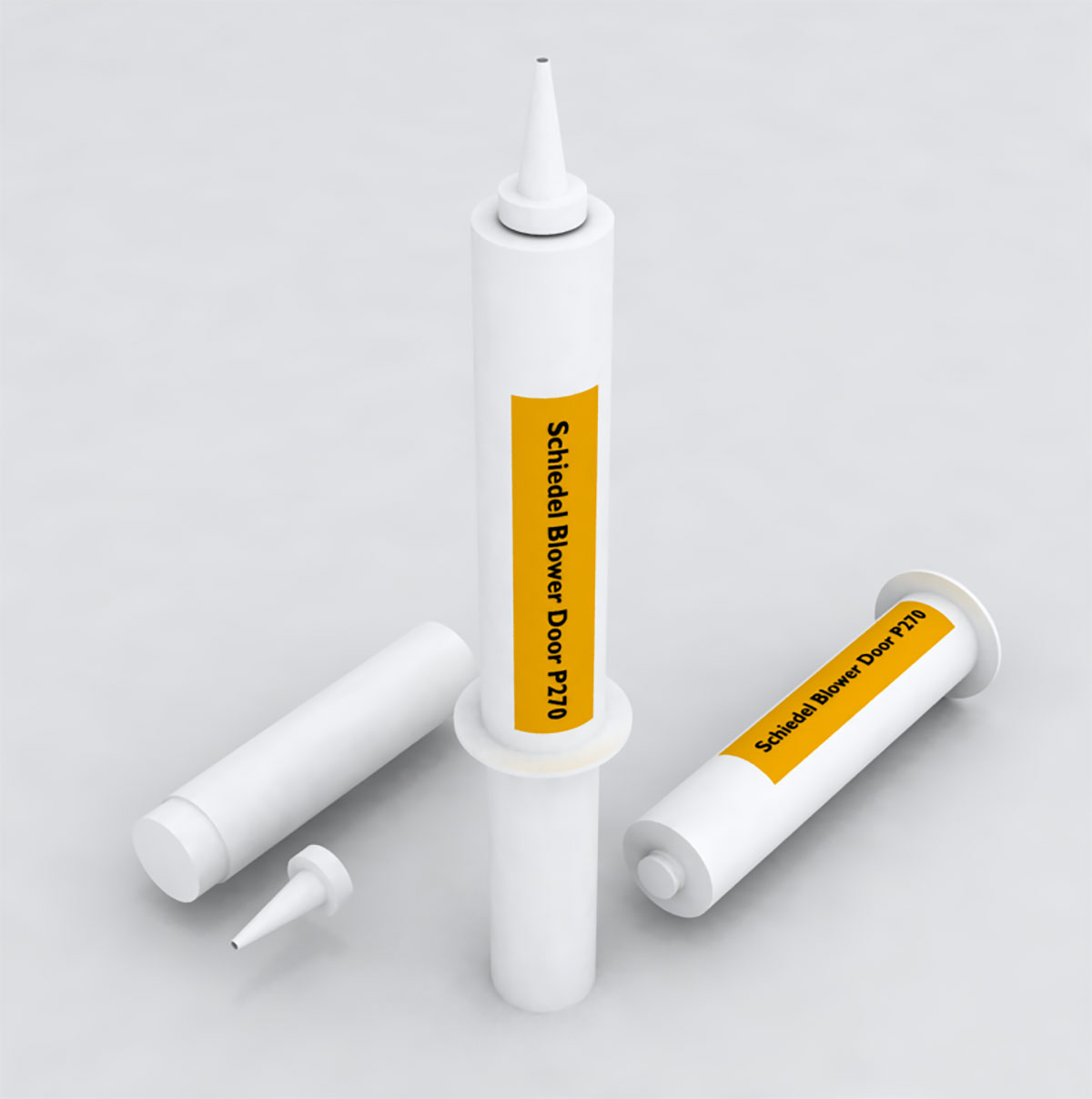

27. Tuba s tmelom
Zostaví sa tuba s tmelom. Otvor v dýze sa upraví na približne 8 mm. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

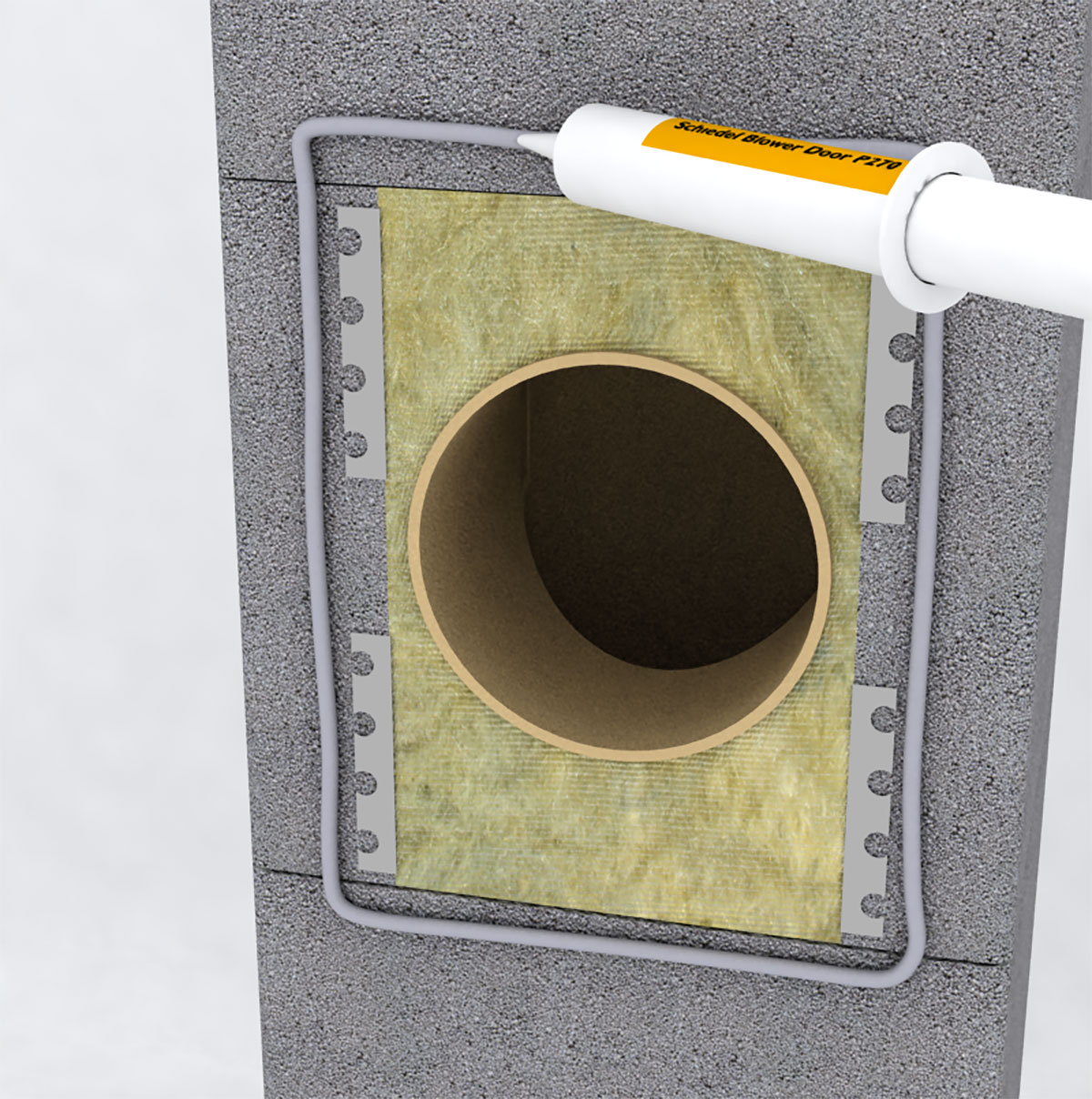

28. Aplikácia tmelu
Na tvárnice okolo otvoru na čelnú dosku sa nanesie pás tmelu s hrúbkou 8 mm. Tmel treba naniesť po celom obvode bez prerušenia. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

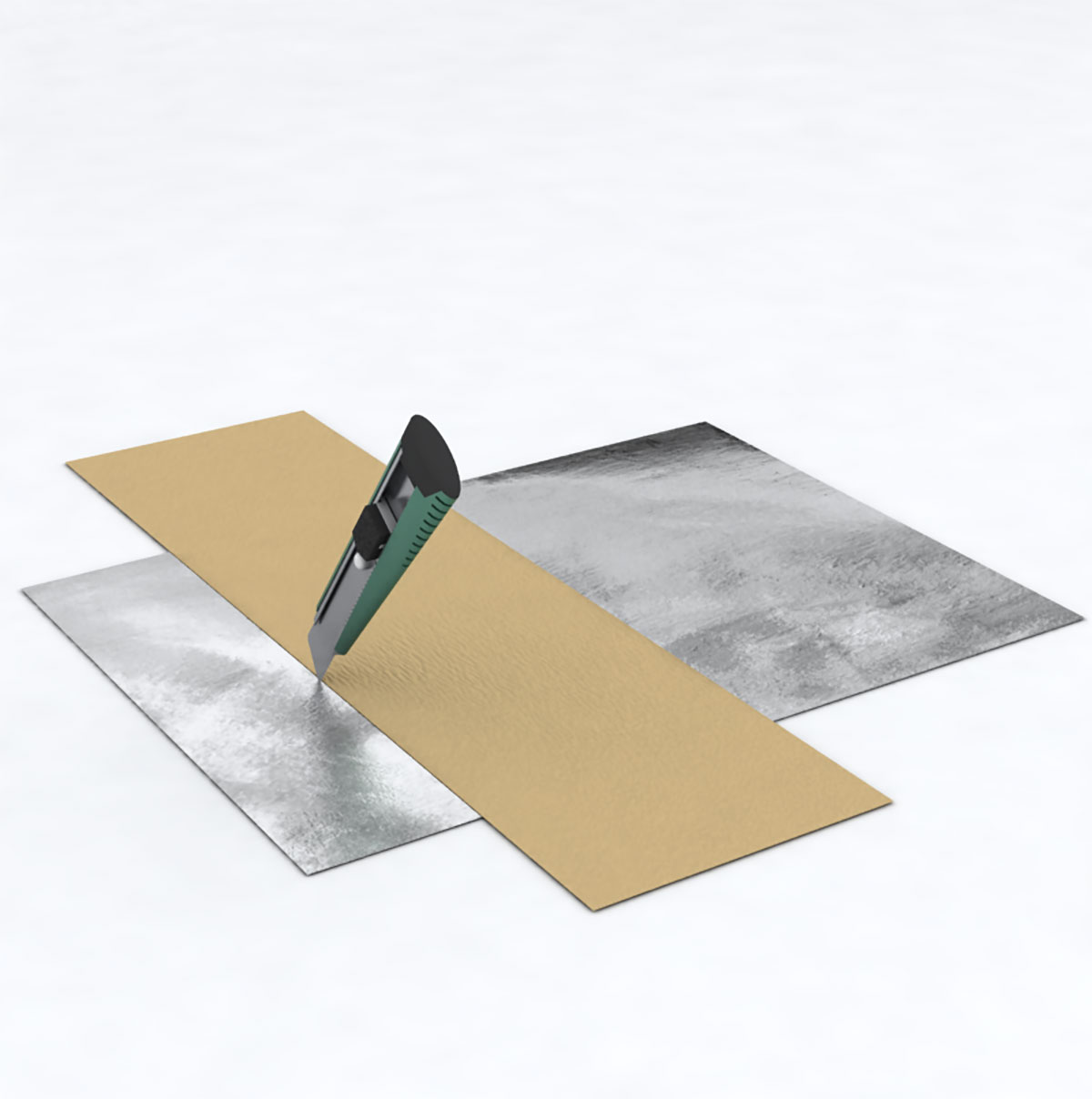

29. Odrezanie fólie
Fólia sa odreže podľa potreby. Minimálne prekrytie otvoru v tvárnici je 20 mm, inak podľa naneseného tmelu. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

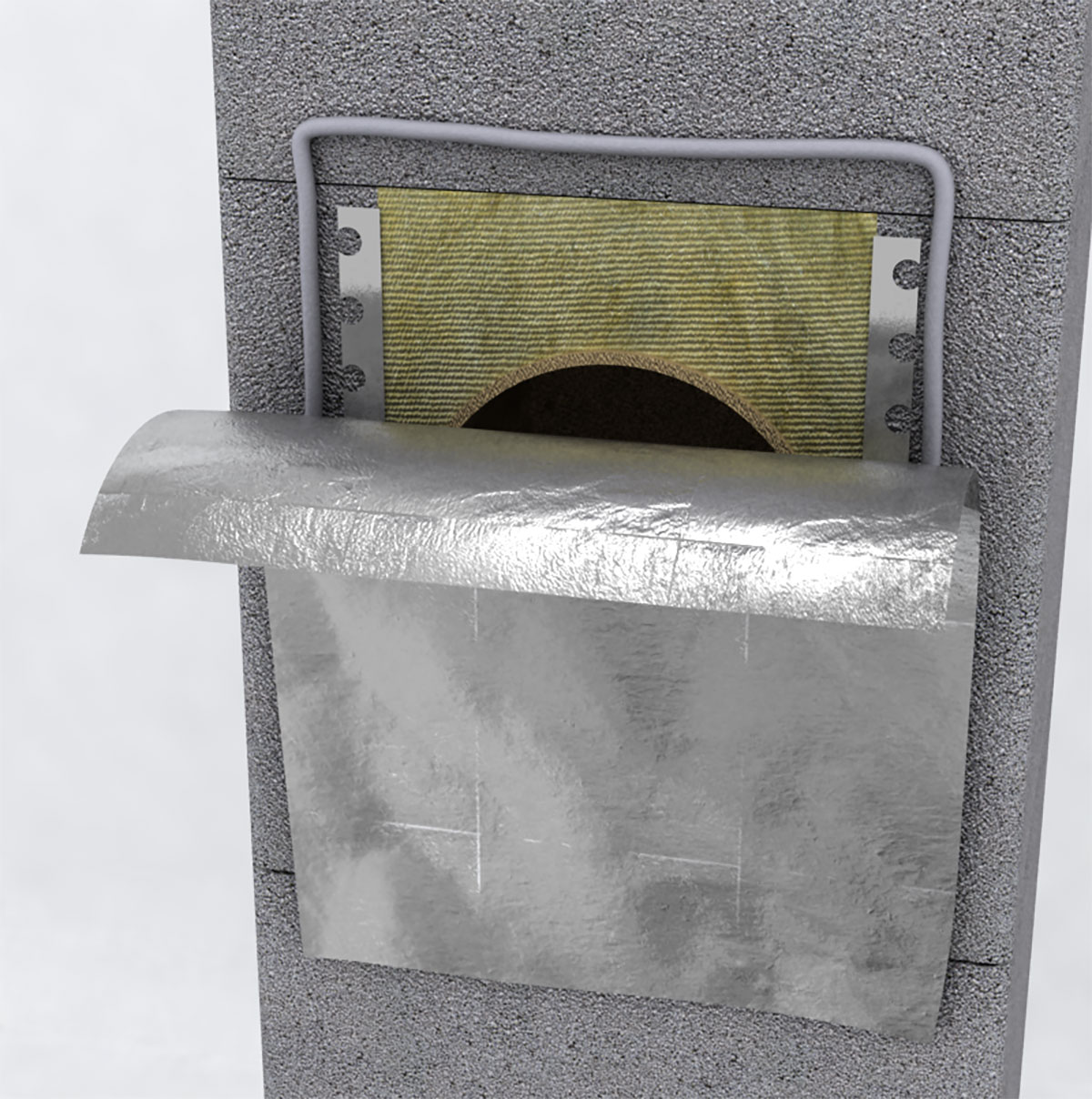

30. Osadenie fólie
Špeciálna Alu-fólia sa pripraví a osadí do 10 minút od nanesenia tmelu. Fólia nesmie byť poškodená. | Zdroj: Schiedel

TIP: Statické zabezpečenie komínov

Komín treba približne každé 4 bm výšky zabezpečiť proti vybočeniu. Za zabezpečenie proti vybočeniu sa považuje aj prechod stropnou konštrukciou. Na bočné zabezpečenie v oblasti krovu sa môže použiť kotviaci prvok do krovu. Tento prvok možno umiestniť nad, pod alebo medzi krokvy.

Na prípadné statické zabezpečenie voľne stojacich komínov, vyšších nadstrešných častí a pod. sa môže do otvorov v rohoch tvárnic vložiť výstuž a zaliať zálievkovou maltou. V ponuke je súprava výstužných tyčí na vystuženie komína v nadstrešnej časti. Ich použitie sa odporúča, ak komín presahuje rovinu strechy viac ako 1 m.

Montážny postup: Montáž trojzložkového komínového systému – 1. časť

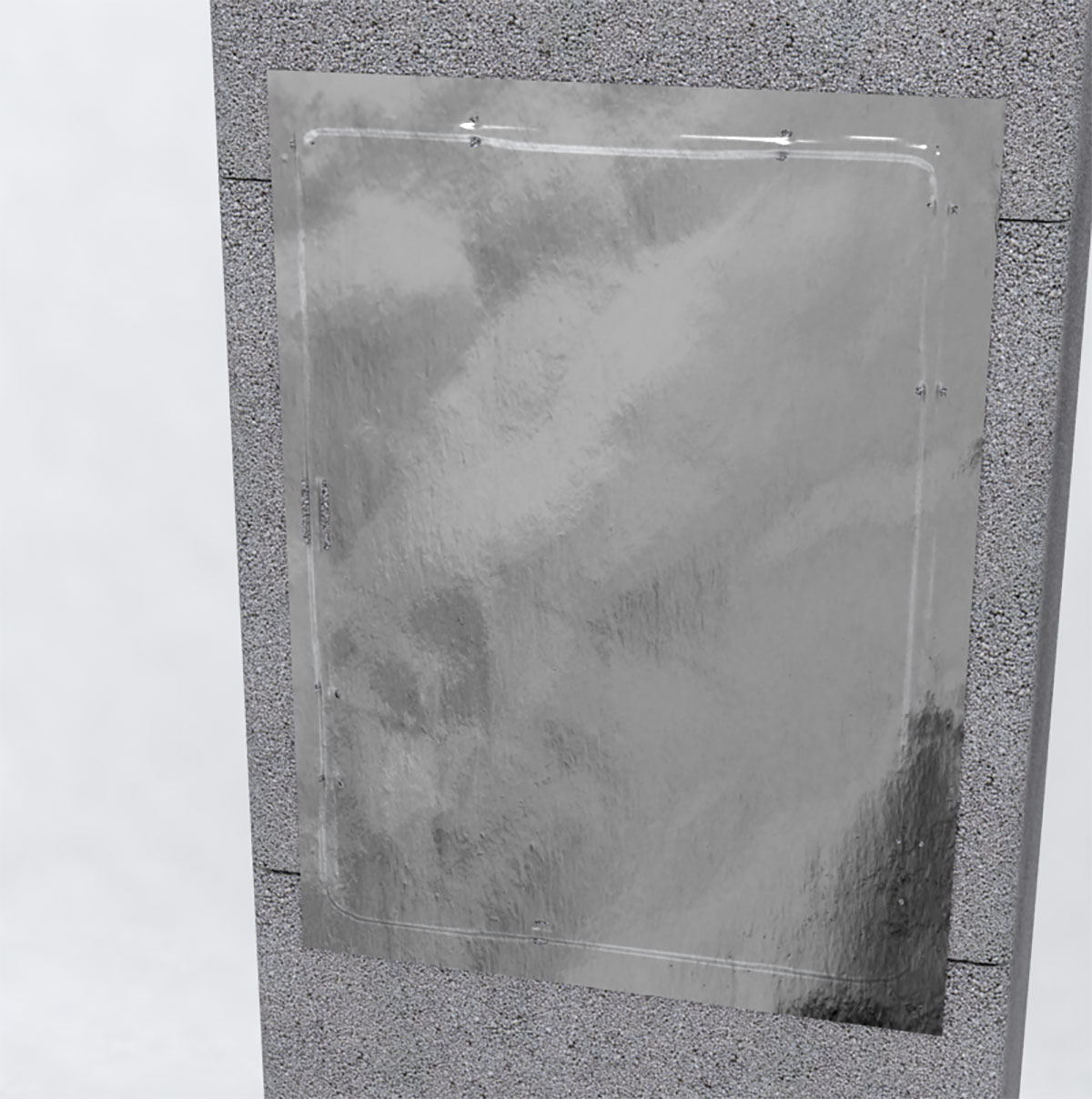

31. Pritlačenie fólie
Tlakom po obvode fólie sa fólia pritlačí k tvárnici. Nesmie sa zatlačiť viac ako 4 mm, pretože by sa mohla poškodiť. Počas tuhnutia tmelu sa už s fóliou nesmie hýbať. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť
32. Omietkový kruh
Omietkový kruh s tkaninou sa umiestni na Alu-fóliu, vystredí a pripevní klincami. Alu-fólia sa nesmie poškodiť. | Zdroj: Schiedel
Montážny postup: Montáž trojzložkového komínového systému – 1. časť

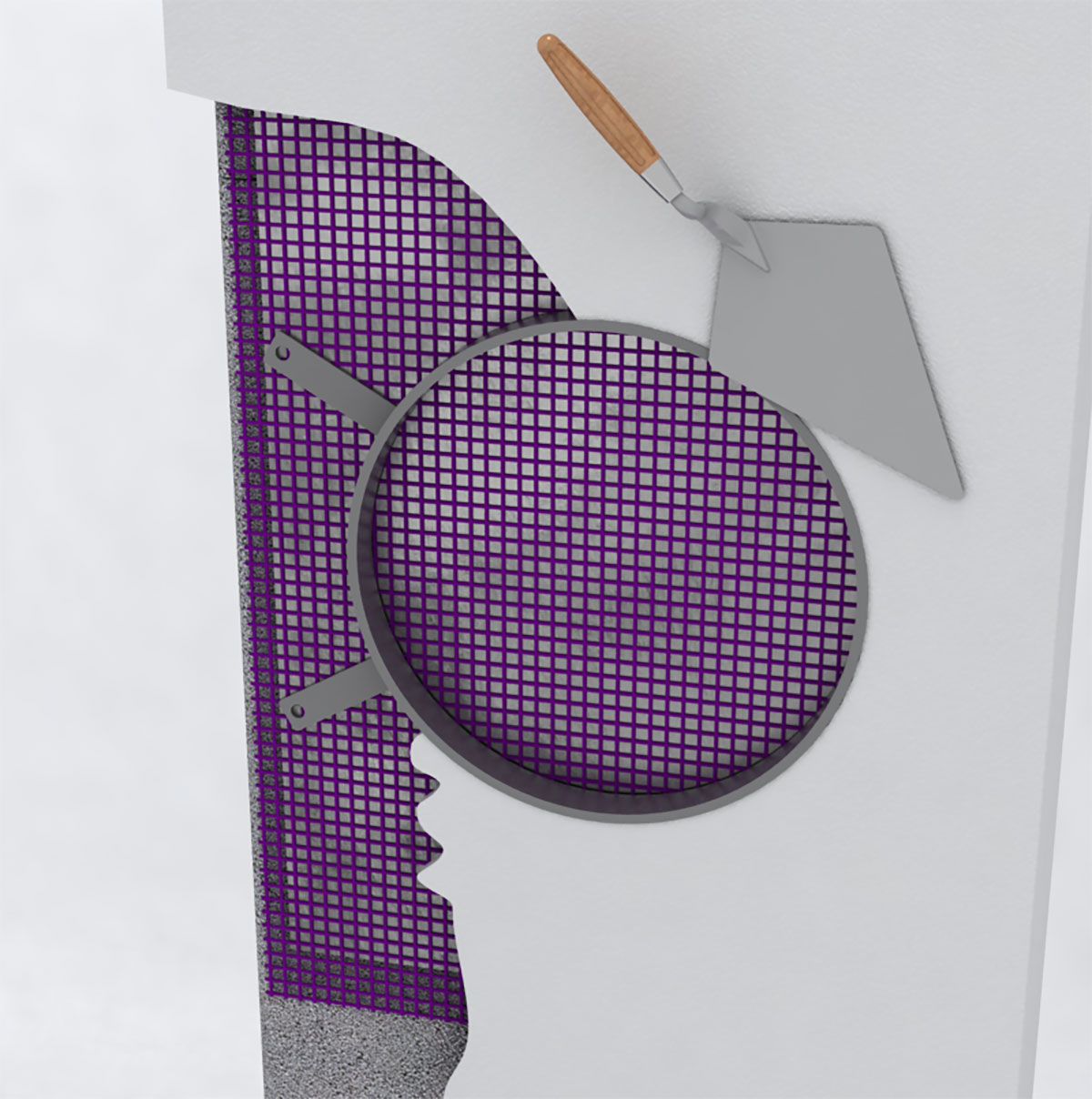

33. Prilepenie omietkového kruhu
Lepidlo sa nanesie na armovaciu tkaninu najskôr po 48 hodinách. Treba dodržať potrebný čas na vytvrdnutie tmelu. Omietkový kruh bráni spojeniu omietky s budúcim dymovodom a sopúchom a umožňuje dilatáciu. | Zdroj: Schiedel

TEXT: spracované z podkladov firmy Schiedel
FOTO: Schiedel

Článok bol uverejnený v časopise Stavebné materiály 3/2024
