Energeticky sebestaฤnรก ekodedina

Partneri sekcie:

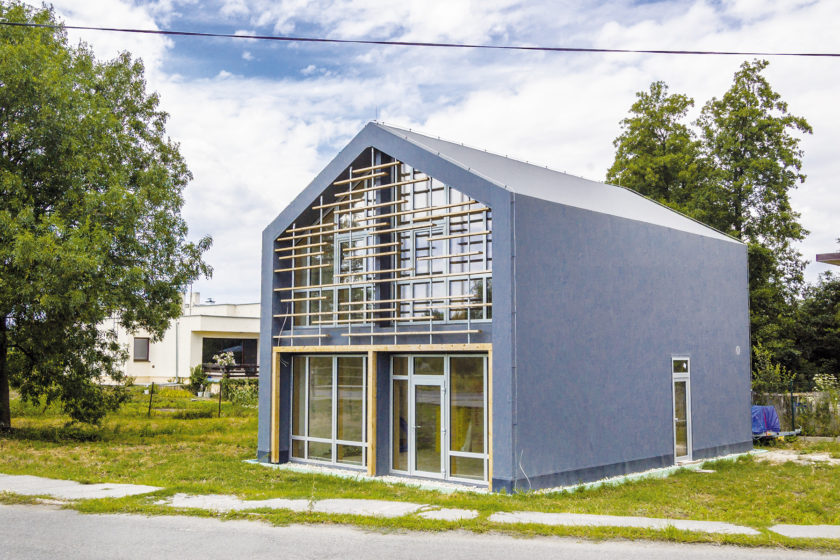

Vzorovรฝ dom v obci Vysokรก pri Morave neฤaleko Bratislavy by sa mal staลฅ zรกkladnou jednotkou budรบcej ekodediny. Pri jeho vรฝstavbe sa zohฤพadnili skรบsenosti s vรฝstavbou pasรญvnych domov u nรกs a zรกroveลˆ sa na dosiahnutie efektรญvnej vรฝstavby, a tรฝm aj konkurenฤnej ceny v porovnanรญ so ลกtandardnou vรฝstavbou pouลพili aj niektorรฉ รบplnรฉ novinky.

02
05
06
07
01
03
04
09

Po รบspeลกnom ukonฤenรญ projektu v Dรกnsku (bliลพลกie informรกcie sme priniesli v ฤรญsle TZB Haustechnik ฤ. 2/2015) sme sa chceli ฤalej venovaลฅ problematike bรฝvania a stavebnรญctva a priniesลฅ svoje skรบsenosti aj na Slovensko. V spoluprรกci s Ing. arch. Martinom Rajฤanom sme zaฤali spolupracovaลฅ na projekte ekodediny ako trvalo udrลพateฤพnรฉho komunitnรฉho bรฝvania v prรญmestskรฝch satelitoch, ktorรก by:

โ€ข bola energeticky รบplne sebestaฤnรก,
โ€ข umoลพnila plnohodnotnรฉ spolunaลพรญvanie svojich obyvateฤพov aj bez predchรกdzajรบcich sociรกlnych vรคzieb na danรฉ prostredie,
โ€ข mala vyrieลกenรฝ problรฉm dopravnej mobility rovnako formou รบplnej energetickej nezรกvislosti.

Na dosiahnutie energetickej nezรกvislosti sme ako zรกkladnรบ obytnรบ jednotku navrhli drevostavbu rodinnรฉho domu v pasรญvnom ลกtandarde. V dome moลพno meniลฅ dispoziฤnรฉ rieลกenie podฤพa potrieb jeho uลพรญvateฤพov.

Tรกto ฤasลฅ projektu je uลพ รบspeลกne ukonฤenรก, v sรบฤasnosti je vo vรฝstavbe vzorovรฝ dom v obci Vysokรก pri Morave neฤaleko Bratislavy. Pri jeho vรฝstavbe sa zohฤพadnili skรบsenosti s vรฝstavbou pasรญvnych domov u nรกs a zรกroveลˆ sa na dosiahnutie efektรญvnej vรฝstavby, a tรฝm aj konkurenฤnej ceny v porovnanรญ so ลกtandardnou vรฝstavbou pouลพili aj niektorรฉ รบplnรฉ novinky.

Energetickรก รบspornosลฅ

Nosnรฝ systรฉm domu tvorรญ ฤพahkรก drevenรก konลกtrukcia z osvedฤenรฝch I nosnรญkov od firmy Steico, navrhnutรก s minimรกlnym poฤtom tepelnรฝch mostov. Celรก ลกรญrka konลกtrukcie je zateplenรก fรบkanou celulรณzou, ฤo minimalizovalo rozmery tepelnoizolaฤnej obรกlky domu pri zachovanรญ potrebnej hrรบbky izolรกcie na dosiahnutie pasรญvneho ลกtandardu. Celรก hrรบbka steny je tak vlastne hrรบbka tepelnej izolรกcie.

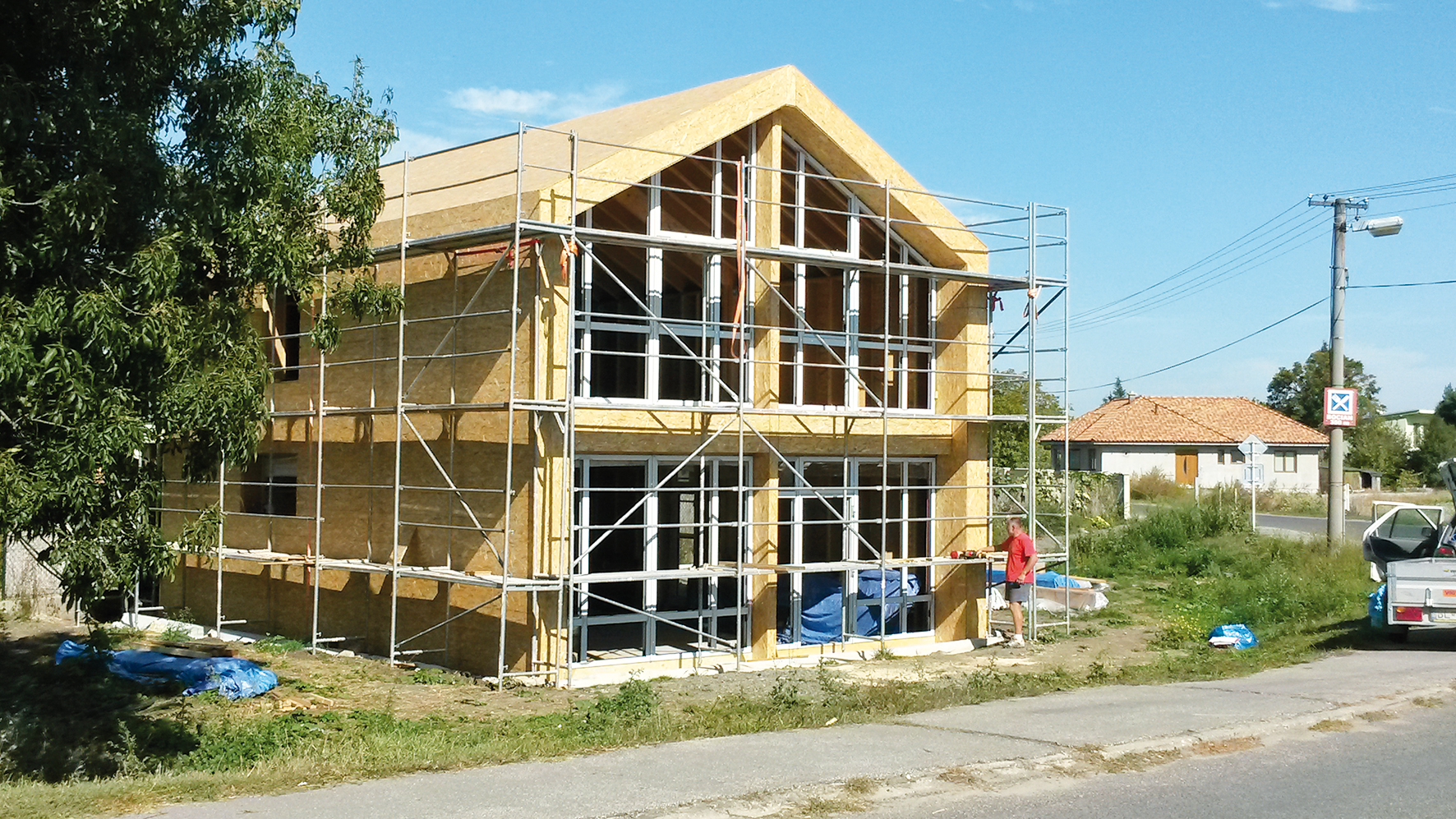

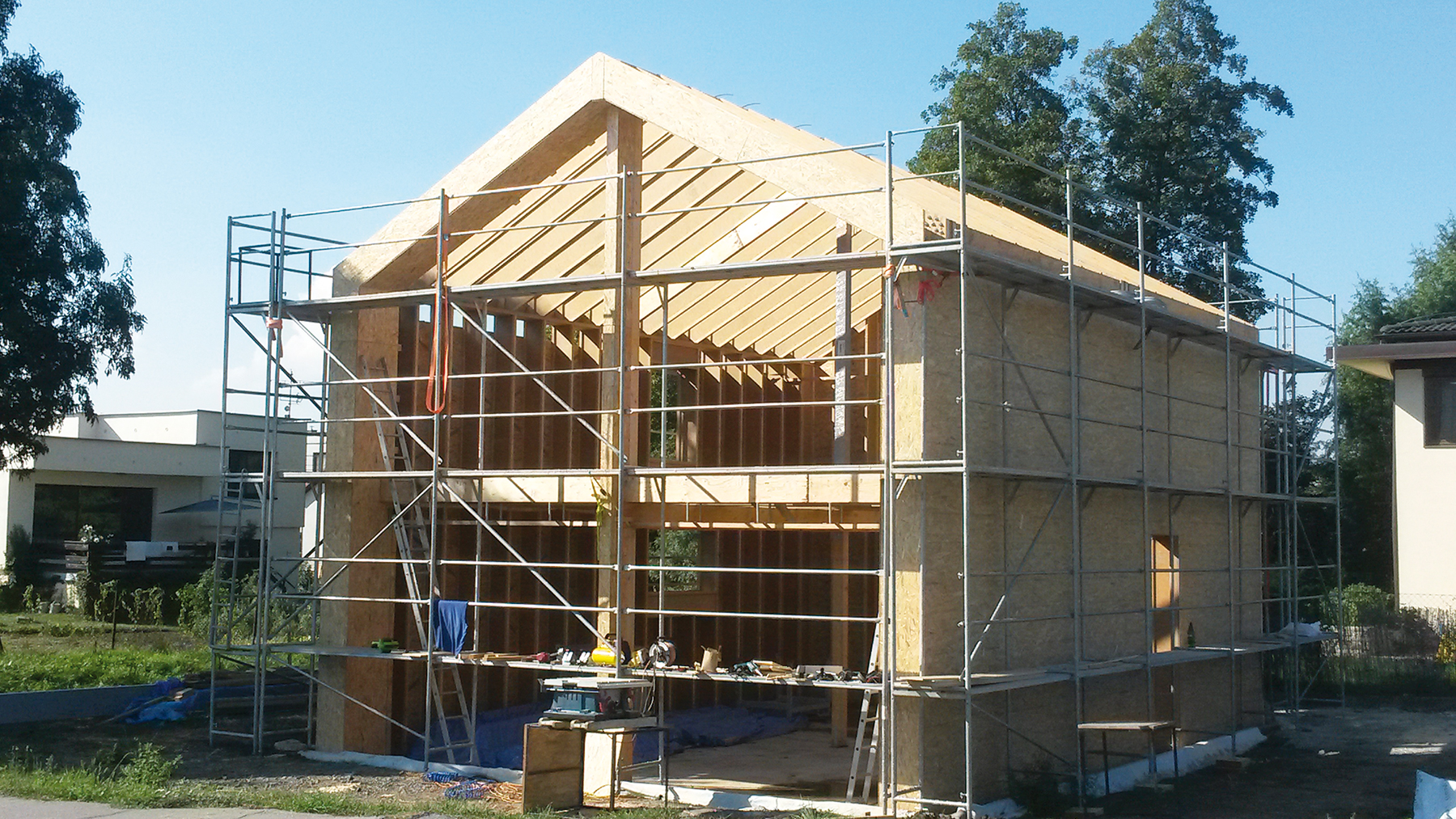

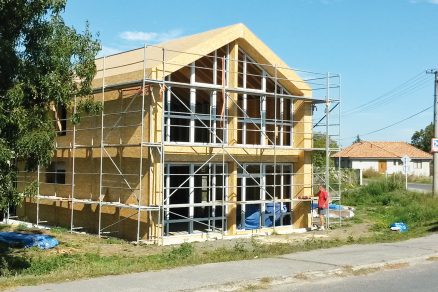

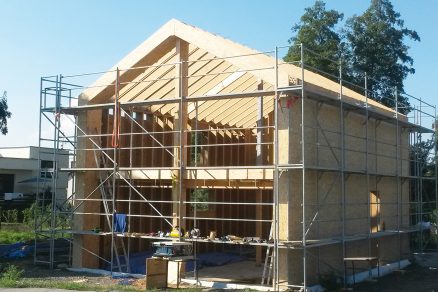

Proces výstavby modelového rodinného domu

Proces vรฝstavby modelovรฉho rodinnรฉho domu

Fasรกdu tvorรญ hydroizolaฤnรก fรณlia Protan, ktorรก prechรกdza plynulo zo strechy na obvodovรฝ plรกลกลฅ domu a plnรญ sรบฤasne estetickรบ aj hydroizolaฤnรบ funkciu. Potrebu vรฝroby tepla, teplej vody a potrebu hygienickej vรฝmeny vzduchu s rekuperรกciou pokrรฝva kompaktnรก jednotka, ktorรก vyuลพรญva na vรฝrobu tepla tepelnรฉ ฤerpadlo typu zem โ€“ voda. Vรฝhodou takรฉhoto rieลกenia v naลกich klimatickรฝch podmienkach je moลพnosลฅ vyuลพiลฅ zemnรฝ vรฝmennรญk ako zdroja tepla poฤas vykurovacej sezรณny a, naopak, mimo vykurovacieho obdobia ako zdroj lacnรฉho, รบฤinnรฉho a zdravotne รบplne bezchybnรฉho chladenia pre sรกlavรฉ chladenie domu, ฤo zรกroveลˆ regeneruje samotnรฝ vรฝmennรญk.

Proces výstavby modelového rodinného domu

Proces vรฝstavby modelovรฉho rodinnรฉho domu

Na rozvod tepla a chladu v dome slรบลพia panely Uponor rozmiestnenรฉ po stenรกch domu. Na pospรกjanie rozvodov sa pouลพili plnoprietokovรฉ fitingy. Cieฤพom bolo dosiahnuลฅ minimรกlne tlakovรฉ straty systรฉmu, a tรฝm eลกte zvรฝลกiลฅ energetickรบ รบspornosลฅ navrhnutรฉho rieลกenia.

Vnรบtornรฉ prostredie

Rovnakรก pozornosลฅ ako energetickej รบspornosti sa pri nรกvrhu a vรฝstavbe domu venovala aj jeho vnรบtornรฉmu prostrediu. Stavba je veฤพmi dobre utesnenรก, priebeลพnรฝ BDT mรก hodnotu n50 = 0,34/hod, preto moลพno kvalitu vzduchu v interiรฉri regulovaลฅ automaticky s minimรกlnou mierou infiltrรกcie vzduchu z exteriรฉru. Pritom sa dรก riadiลฅ nielen teplota a vlhkosลฅ, ale aj zneฤistenie. Pomocou snรญmaฤov CO2 sa kontroluje kvalita vzduchu a zรกroveลˆ sa reguluje objem vรฝmeny podฤพa aktuรกlnej potreby. Privรกdzanรฝ vzduch sa viacnรกsobne filtruje, preto je jeho ฤistota lepลกia ako ฤistota vzduchu v exteriรฉri. Tam mรดลพe byลฅ vzduch prechodne zneฤistenรฝ naprรญklad veฤพkรฝm poฤtom alergรฉnov, ktorรฉ spรดsobujรบ zdravotnรฉ problรฉmy ฤoraz vรคฤลกej ฤasti populรกcie.

Pasรญvny ลกtandard

Novostavba rodinnรฉho domu, ktorรก je zรกkladnรก jednotka pri vรฝstavbe ekodediny, spฤบลˆa kritรฉriรก pasรญvneho ลกtandardu. Potreba tepla na vykurovanie je tak na รบrovni 15 kWh/(m2.rok) a stupeลˆ vzduchovej priepustnosti energetickej obรกlky meranรฝ BlowerDoor testom je n50 = 0,34/hod. Tepelnรก strata objektu je iba 2,5 kW! Distribรบciu tepla na pokrytie tepelnej straty zabezpeฤuje nรญzkoteplotnรฝ vykurovacรญ systรฉm rozvodov vykurovacej vody v obvodovรฝch stenรกch obytnรฝch priestorov, resp. v podlahe v kรบpeฤพni.

Inลกtalรกcia vykurovacรญch panelov v stenรกch predpokladรก vyuลพitie tรฝchto plรดch na chladenie poฤas letnรฉho obdobia. To umoลพลˆuje inลกtalovanรก kompaktnรก jednotka X2 firmy Drexel und Weiss, ktorรก predstavuje kombinรกciu efektรญvneho tepelnรฉho ฤerpadla a vetracej jednotky s รบฤinnรฝm systรฉmom zรญskavania tepla z odvรกdzanรฉho vzduchu, tzv. rekuperรกciou. Tepelnรฉ ฤerpadlo vyuลพรญva ako zdroj energie primรกrny okruh โ€“ zemnรฝ kolektor s rรบrkami s dฤบลพkou asi 200 m, ktorรฉ sรบ naplnenรฉ nemrznรบcou zmesou. Tepelnรฉ ฤerpadlo vyuลพรญva tento zdroj prioritne na prรญpravu teplej vody a tieลพ na vykurovanie objektu, ale aj ฤalลกรญmi spรดsobmi โ€“ naprรญklad na pasรญvne chladenie v letnom obdobรญ.

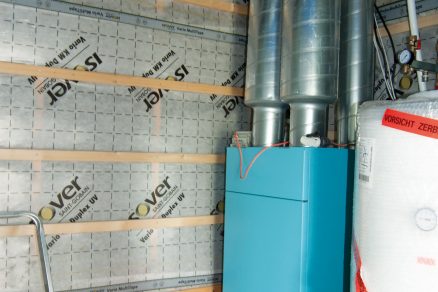

Kompaktná jednotka X2 firmy Drexel und Weiss predstavuje kombináciu efektívneho tepelného ฤerpadla a vetracej jednotky s rekuperáciou.
Kompaktnรก jednotka X2 firmy Drexel und Weiss predstavuje kombinรกciu efektรญvneho tepelnรฉho ฤerpadla a vetracej jednotky s rekuperรกciou.

S minimรกlnymi prevรกdzkovรฝmi nรกkladmi na chladenie tak moลพno regenerovaลฅ vyuลพรญvanรฝ primรกrny okruh tepelnรฉho ฤerpadla. Ide o HDPE potrubie s priemerom 40 mm uloลพenรฉ na pozemku v okolรญ samotnรฉho rodinnรฉho domu. Takรฉto kombinovanรฉ vyuลพitie jednotlivรฝch funkciรญ kompaktnej jednotky zabezpeฤuje vysokรบ efektรญvnosลฅ celรฉho systรฉmu.

Neoddeliteฤพnou sรบฤasลฅou celรฉho systรฉmu je vetracia jednotka s rekuperรกciou. Sรบฤasลฅou systรฉmu vetrania je dvojstupลˆovรก filtrรกcia privรกdzanรฉho vzduchu, ako aj filtrรกcia odvรกdzanรฉho vzduchu s cieฤพom ochrany rekuperaฤnรฉho vรฝmennรญka. Na zabezpeฤenie ochrany rekuperaฤnรฉho vรฝmennรญka proti mrazu sa opรคtovne vyuลพรญva primรกrny okruh tepelnรฉho ฤerpadla. Aj v tomto prรญpade mรก prepojenie tepelnรฉho ฤerpadla a vetracej jednotky jedinรฝ cieฤพ โ€“ vysokรบ efektรญvnosลฅ celรฉho systรฉmu.

Vรฝmena vzduchu sa mรดลพe riadiลฅ programovo, podฤพa obsadenosti objektu v tรฝลพdennom cykle, alebo eลกte jednoduchลกie, ako je to v tomto prรญpade, pomocou snรญmania รบrovne CO2 z odvรกdzanรฉho vzduchu vo vetracej jednotke. Jednotlivรฝm รบrovniam CO2 moลพno jednoducho priradiลฅ intenzitu vรฝmeny vzduchu. V takom prรญpade moลพno na regulรกciu vetrania รบplne zabudnรบลฅ. Aj keฤ sa jeho obyvatelia vydajรบ za svojimi povinnosลฅami, systรฉm sa po prevetranรญ objektu automaticky vypne.

Inลกtalรกcia efektรญvnych systรฉmov riadenรฉho vetrania, prรญpravy teplej vody, vykurovania a chladenia sleduje zabezpeฤenie vysokej kvality vnรบtornรฉho prostredia pri minimรกlnych prevรกdzkovรฝch nรกkladoch, ฤo sรบ hlavnรฉ atribรบty pasรญvneho ลกtandardu budov.

Prispรดsobivรฝ model ako zรกklad ekodediny

Stavba je tesne pred dokonฤenรญm, po nรกjdenรญ vhodnej rodiny na uลพรญvanie domu bude odovzdanรก do prevรกdzky s cieฤพom zรญskaลฅ hodnoty reรกlne nameranej spotreby energie pri poznanรญ konkrรฉtneho uลพรญvateฤพskรฉho sprรกvania obyvateฤพov domu poฤas celรฉho roka. Tieto รบdaje sa potom budรบ daลฅ modifikovaลฅ s relatรญvne vysokou presnosลฅou aj na inรฉ miesta vรฝstavby pomocou Pasiv Haus Projekt Packet (PHPP).

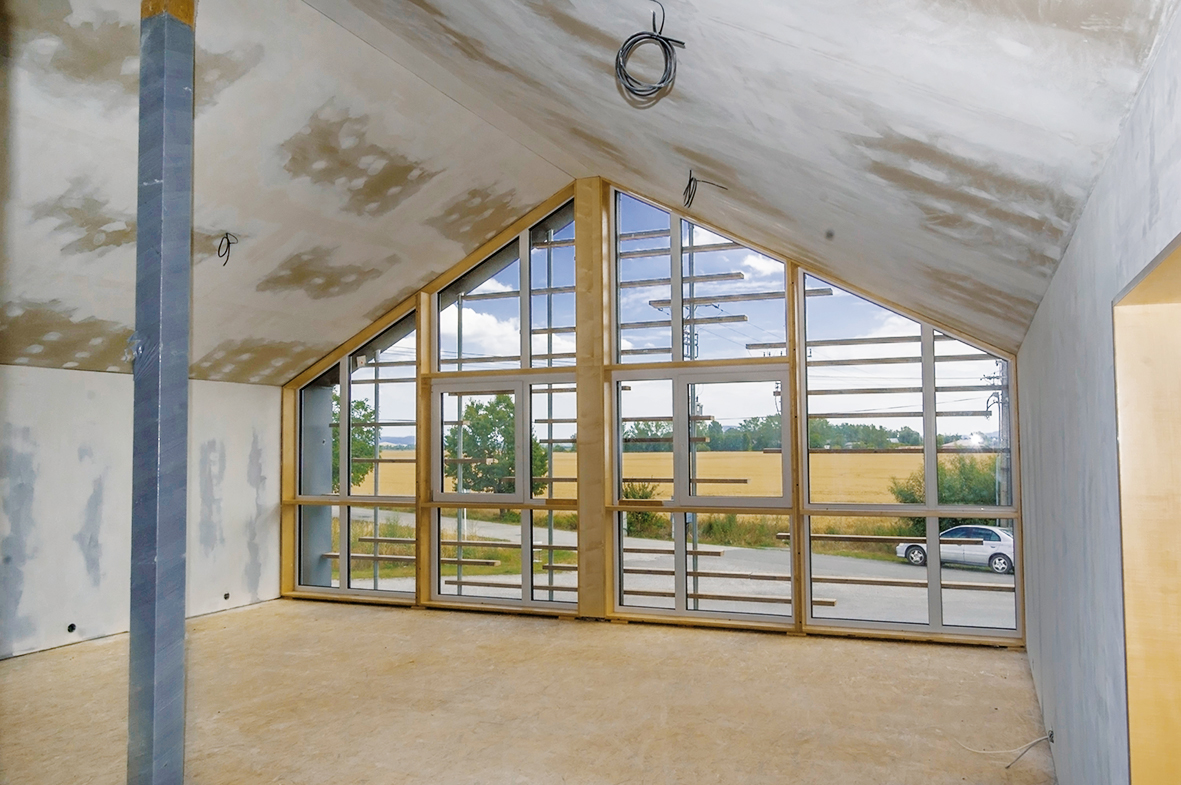

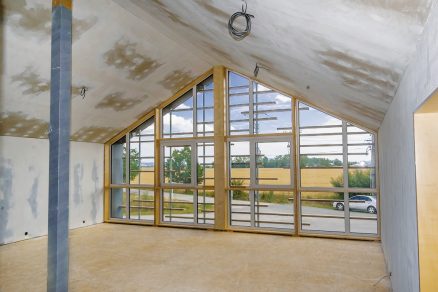

Vnútorné priestory v súฤasnej fáze a po dokonฤení Vnútorné priestory v súฤasnej fáze a po dokonฤení
Vnรบtornรฉ priestory v sรบฤasnej fรกze a po dokonฤenรญ

Pouลพitรญm nameranรฝch hodnรดt a ich รบpravou pre konkrรฉtne miesto a vyuลพitรญm mรกp slneฤnรฉho ลพiarenia a vรฝskytu vetra v danej oblasti budeme vedieลฅ dopoฤรญtaลฅ mnoลพstvo energie, optimรกlny podiel vyuลพitia slneฤnej a veternej energie, ako aj mnoลพstvo potrebnej kapacity รบloลพiska energie.

Vizualizácia priestorov rodinného domu -  kvalite vnútorného prostredia sa venovala veฤพká pozornosลฅ. Vizualizácia priestorov rodinného domu -  kvalite vnútorného prostredia sa venovala veฤพká pozornosลฅ.
Vizualizรกcia priestorov rodinnรฉho domu –  kvalite vnรบtornรฉho prostredia sa venovala veฤพkรก pozornosลฅ.

Pri budovanรญ ekodediny sa poฤรญta s pokrytรญm energetickรฝch potrieb domov inลกtalรกciou fotovoltickรฝch panelov na ลกikmรฝch strechรกch domov a energiou zรญskanou z malej veternej turbรญny. Kaลพdรฝ dom bude maลฅ veฤพkokapacitnรฉ รบloลพisko elektrickej energie, ktorรฉ budรบ tvoriลฅ domovรฉ batรฉrie. V nรกvrhu sรบ aj elektromobily s moลพnosลฅou prepravy vรคฤลกieho poฤtu pasaลพierov, ktorรฉ budรบ sรบฤasลฅou e-mobility dediny fungujรบcej na platforme spoloฤnรฉho zdieฤพania.

Pre plnohodnotnรฉ bรฝvanie v komunite pracujeme na urbanistickom rieลกenรญ dediny tak, aby vznikol priestor na vzรกjomnรฉ spoluลพitie jej obyvateฤพov pri prirodzenom reลกpektovanรญ sรบkromia v miestach, kde to je prirodzenรฉ.

Budรบcnosลฅ si vyลพaduje novรบ definรญciu potrieb

Myslรญme si, ลพe blรญzka budรบcnosลฅ bude patriลฅ takรฝm rieลกeniam riadenia spotreby energiรญ, ktorรฉ budรบ meniลฅ zauลพรญvanรฉ stereotypy uลพรญvania domov a sprรกvania ich obyvateฤพov. Bude si treba znovu zadefinovaลฅ jednotlivรฉ potreby. Potrebujeme, aby mal kaลพdรฝ dom prรกฤku a suลกiฤku bielizne? Alebo potrebujeme dostupnรบ sluลพbu ฤistenia bielizne?

Potrebujeme v kaลพdom dome dve autรก? Alebo potrebujeme jednoduchรฉ a dostupnรฉ dopravnรฉ spojenie do mesta? Potrebujeme byลฅ pripojenรญ na elektrickรบ sieลฅ, aby sme mohli pouลพรญvaลฅ vลกetky elektrickรฉ spotrebiฤe, na ktorรฉ sme zvyknutรญ ลกtandardne v domรกcnosti, alebo potrebujeme dostupnรฉ sluลพby, ktorรฉ vieme vzรกjomne zdieฤพaลฅ?

Predpokladรกme, ลพe hฤพadanie odpovedรญ na tieto otรกzky potvrdรญ oprรกvnenosลฅ existencie takรฝch sluลพieb, akรฝmi je uลพ dnes dodรกvka svetla.

My vlastne vรดbec nepotrebujeme byลฅ pripojenรญ na elektrickรบ sieลฅ, maลฅ svoje rozvody, vypรญnaฤe ฤi zdroje svetla na to, aby sme mohli v dome svietiลฅ. My potrebujeme len dostupnรบ spoฤพahlivรบ sluลพbu dodรกvky svetla, keฤ ju chceme vyuลพรญvaลฅ. Aj toto mรดลพe byลฅ cesta k efektรญvnejลกiemu vyuลพรญvaniu energetickรฝch zdrojov a rรฝchlejลกiemu nรกstupu novรฝch technolรณgiรญ.

Projekt v Dรกnsku โ€“ dom z pneumatรญk

Jeden z najunikรกtnejลกรญch inteligentnรฝch ekodomov vznikol v Dรกnsku, kde ho v roku 2014 postavil devรคลฅฤlennรฝ tรญm ลกtudentov z celej Eurรณpy (vrรกtane autora tohto ฤlรกnku).

Zรกkladnรฝmi materiรกlmi sรบ guma a drevo. Cieฤพom projektu bolo navrhnรบลฅ a postaviลฅ dom vhodnรฝ do oblastรญ, kde je obmedzenรฝ prรญstup k energiรกm aj ลกtandardnรฝm stavebnรฝm materiรกlom, a nรกsledne ho bezodplatne ponรบknuลฅ vลกetkรฝm zรกujemcom prostrednรญctvom internetu. Tento cieฤพ sa podarilo naplniลฅ, na strรกnke www.ByvajmeRozumne.sk sรบ voฤพne dostupnรฉ vลกetky nรกvrhy, nรกkresy a vรฝpoฤty k tomuto projektu a zรกroveลˆ aj ฤalลกie informรกcie zรญskanรฉ monitorovanรญm prevรกdzky domu, pouลพiteฤพnรฉ aj pri inรฝch projektoch.

Dodnes sa organizujรบ priamo vo vzorovom dome v Dรกnsku prednรกลกky a exkurzie, o ktorรฉ je stรกle zรกujem.



Foto a vizualizรกcie: archรญv autora

Dรกrius Moravฤรญk
Autor sa podieฤพa na danom projekte, v minulosti bol ฤlenom tรญmu ลกtudentov dรกnskej neziskovej organizรกcie Building Tomorrow, ktorรก postavila Dom z pneumatรญk.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB Haustechnik 4/2017.
