Tepelné čerpadlo v bytovej a polyfunkčnej budove: Nehnuteľnosť s bytmi je vďaka nemu vzorovým príkladom

Pre projekt polyfunkčnej budovy v Bouxtehude sa rozhodol investor na základe odporúčania projektanta pre energeticky hospodárne riešenie. Výsledkom je nehnuteľnosť s nízkou uhlíkovou stopou s bytmi a priestormi na podnikanie, ktorá môže byť vzorovým príkladom pre výstavbu bytových a polyfunkčných budov v urbánnom prostredí.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

Moderné a ekologické bývanie a podnikanie

Stavebník Dennis Abbenseth je očividne s projektom spokojný. Počas 14 mesiacov pomohol nainštalovať v bytoch a v priestoroch na podnikanie v Buxtehude tepelné čerpadlá vzduch – voda, bytové odovzdávacie stanice a rekuperačné jednotky.

Hlavný význam mali pri tomto projekte centrálne vetracie jednotky s rekuperáciou tepla. Vetrací systém musel spĺňať najvyššie požiadavky z hľadiska hluku a kvality vzduchu, a to vzhľadom na polohu pozemku blízko cesty s hustou premávkou. Aj vo vykurovacej technike mal Abbenseth úplne jasno. V oblasti výstavby bytových domov už roky uprednostňuje obnoviteľné zdroje energie, ako sú tepelné čerpadlá.

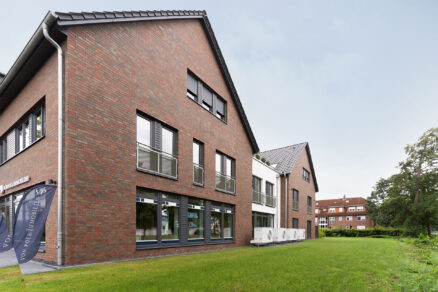

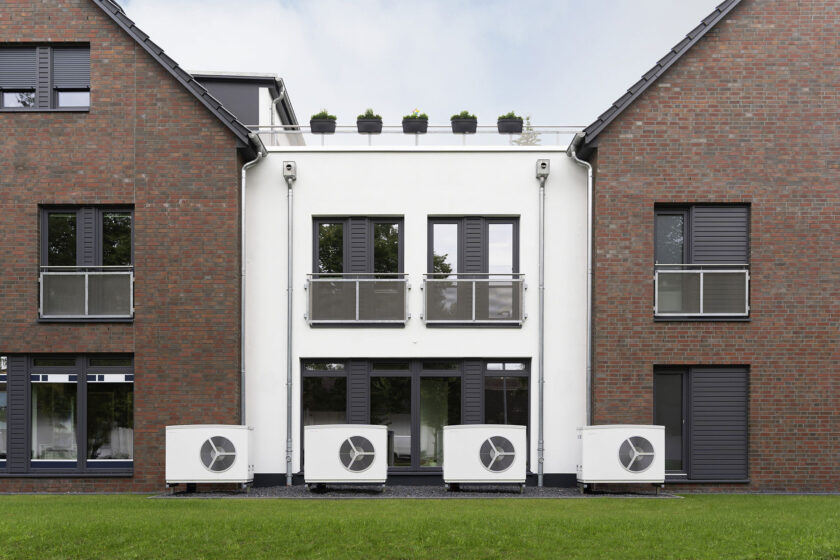

Prítomnosť vykurovania a ohrevu vody s nízkou produkciou emisií CO₂ bytového domu je zjavná už na prvý pohľad. Štyri tepelné čerpadlá umiestnené do ulice a tehličkový obklad na obvodovom plášti v sivo-červenom odtieni pútajú pohľady už zďaleka. Výstavba štyroch priestorov na podnikanie a desiatich bytov s plochou od 50 do 150 štvorcových metrov sa realizovala od mája 2021 do augusta 2022. Celková plocha dosahuje 1 200 m².

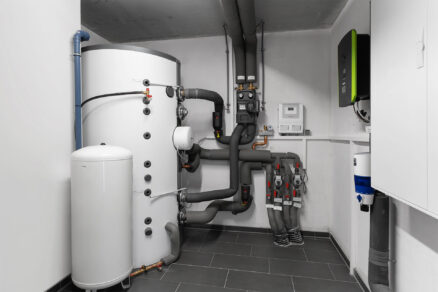

Všetky byty bytového domu s pôdorysom v tvare písmena U disponujú podlahovým vykurovaním, terasou alebo balkónom. Bytový dom je vybavený tromi technickými miestnosťami, v ktorých je umiestnená vykurovacia technika. Centrálne vetracie jednotky sa nachádzajú v jednotlivých bytoch alebo v priestoroch na podnikanie.

Vykurovanie a ohrev vody

Návrh a montáž vykurovacieho systému a rekuperačných jednotiek zveril stavebník do rúk firme Hoft GmbH Haustechnik z Kakerbecku, s ktorým už spolupracoval na viacerých úspešných projektoch. Záštitu nad projektom prebral projektant TZB Tilo Fas, ktorý sa obrátil s výberom konkrétnych zariadení na špecialistov na tepelné čerpadlá z firmy Stiebel Eltron.

Tí navrhli tepelné čerpadlá a rekuperačné jednotky s prihliadnutím na potrebu tepla prvého domu – 12,5 kW a druhého domu – 13,1 kW. Do prvého bytového domu navrhli dve tepelné čerpadlá vzduch – voda Stiebel Eltron WPL 25A zapojené do kaskády a akumulačný zásobník SBP 1500 a do druhého bytového domu dva akumulačné zásobníky SBP 1000. O regulovanie vykurovania tepelnými čerpadlami sa stará riadiaci systém WPM.

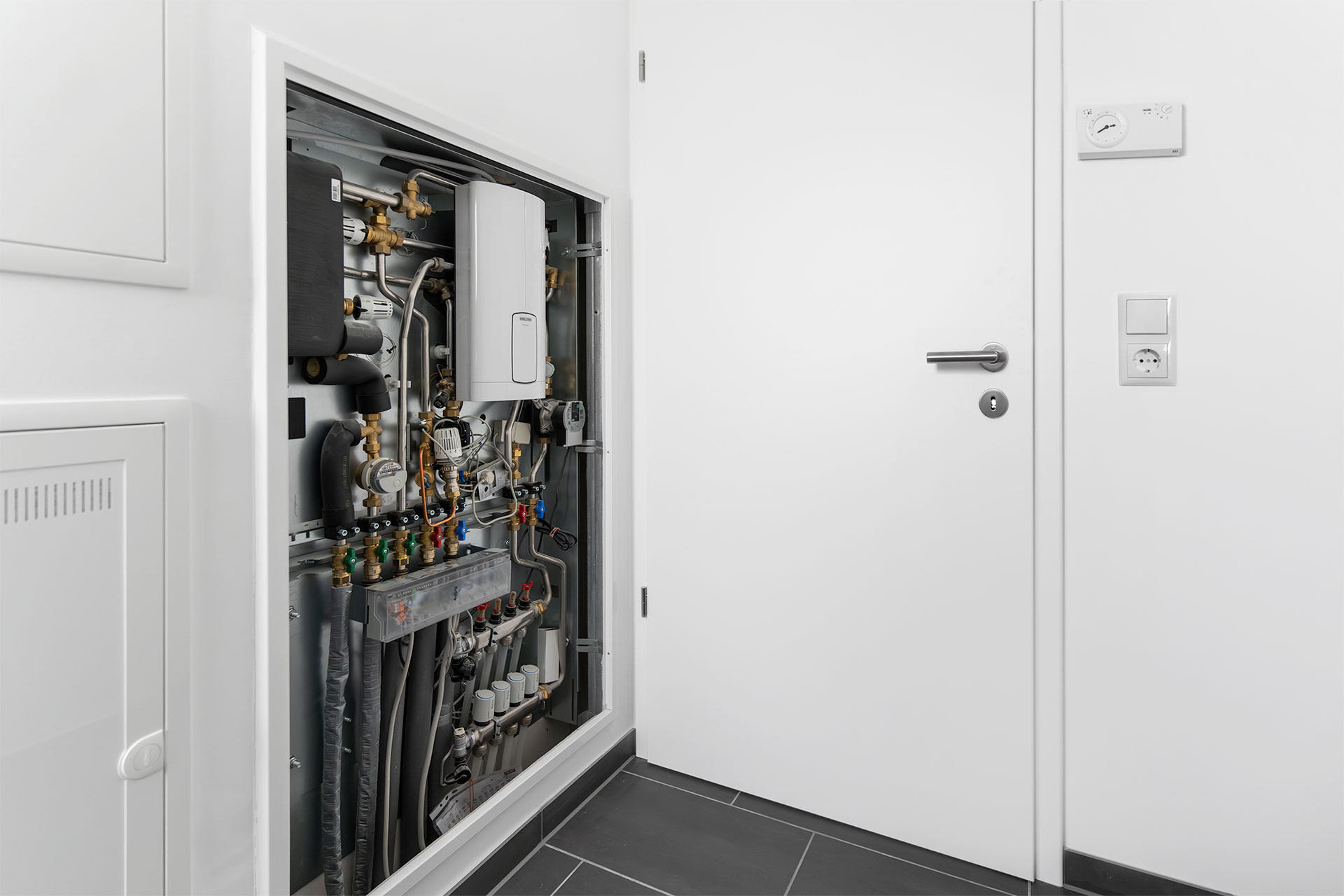

Investor od začiatku projektu požadoval použitie obnoviteľného zdroja energie v podobe tepelného čerpadla vzduch – voda. Okrem dobrého pomeru ceny a výkonu ho o tom presvedčilo predovšetkým ročné číslo (SCOP), ktoré bolo v rozpätí 4 až 4,5. Podobne bol presvedčený aj o použití bytových odovzdávacích staníc, pretože klasické centrálne zásobovanie teplou vodou cirkulačným rozvodom nebolo v tomto prípade možné.

Vplyv na to malo aj zavedenie normatívnych požiadaviek na pitnú vodu v bytových domoch, podľa ktorých je pri klasickom centrálnom zásobovaní teplou vodou potrebné zabezpečiť prívodnú teplotu min. +60 °C a na spiatočke minimálne +55 °C. Kombinácia tepelných čerpadiel a bytových odovzdávacích staníc predstavuje decentralizované zásobovanie teplou vodou, pri ktorom nehrozí tvorba baktérií legionella.

Dvojitá výzva – riešenie vetrania

Väčšiu výzvu ako vykurovanie a ohrev vody predstavovalo vyriešenie vetrania. Kritickým bodom bolo zabezpečenie ochrany proti hluku. Bytové domy sa nachádzajú pri príjazdovej a výjazdovej ceste s hustou premávkou, čo znemožnilo klasické vetranie oknami. Ako problematická sa ukázala aj montáž decentralizovaných vetracích jednotiek na vonkajšej stene pri každom byte alebo priestore na podnikanie. Tie by mohli ešte viac zvýšiť hluk pri oknách a vyžadovali by si použitie dodatočných tesniacich prvkov proti hluku. A to by malo negatívny vplyv na výkon vetracej jednotky.

Do úvah preto prichádzalo len jedno riešenie, ktoré si nevyžaduje zásahy do obvodových stien. Obchádzka cez technickú miestnosť v pivnici nebola možná: tak ako takmer všetky budovy v Buxtehuderi je aj tento bytový dom je nepodpivničený, pretože hladina podzemnej vody leží nad povrchom pozemku. Výstavba pivnice v takýchto pomeroch by znamenala nutnosť realizácie finančne nákladného hydroizolačného systému.

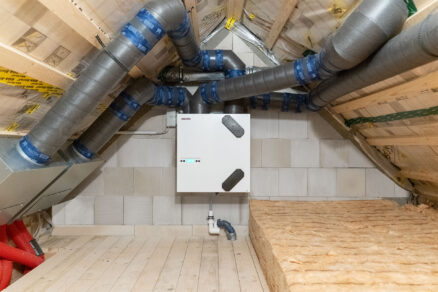

Aby sa obytná plocha využila čo najefektívnejšie, v nehnuteľnosti sa nachádzajú len relatívne malé odkladacie a technické miestnosti. Voľba preto padla na kompaktné zariadenia na streche a stene (v závislosti od obytnej plochy), ktoré bolo možné pohodlne inštalovať, a to aj napriek obmedzenej inštalačnej ploche. Do bytov sa inštalovali vetracie jednotky s rekuperáciou tepla LWZ 130, LWZ 180 a LWZ 70E, do priestorov na podnikanie modely Stiebel Eltron LWZ 280 a LWZ 130.

Vetracie jednotky sú osadené pod železobetónovým stropom. Prívodné a odvodné potrubie je sčasti vedené cez strechu. V porovnaní s vonkajšími jednotkami išlo z cenového hľadiska o rovnako nákladné riešenie.

Obojstranná spokojnosť

Spokojný s výsledkom nie je len investor, ale aj vlastníci, od ktorých prichádza pozitívna spätná väzba. Náklady na vykurovanie a ohrev vody boli po prvom roku prevádzky výrazne pod plánovaným rozpočtom. Ročné číslo (SCOP) = 4 zodpovedalo projektovým prepočtom. Tieto čísla sa však ešte môžu meniť, a to vzhľadom na zvyškovú vlhkosť v budove. Vplyv na to budú mať aj samotní obyvatelia, ktorí si musia zvyknúť na systém podlahového kúrenia.

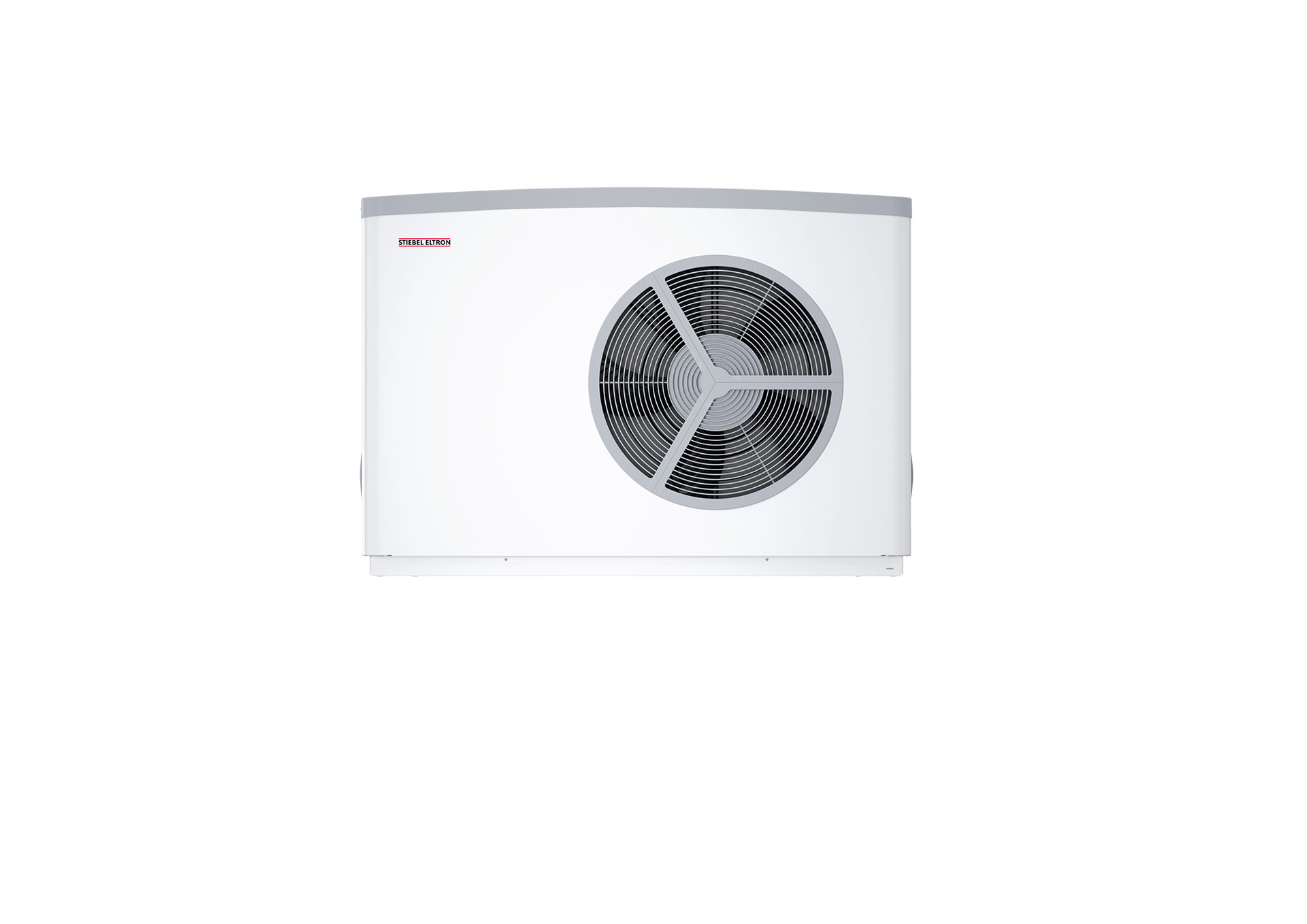

Tepelné čerpadlo vzduch – voda

• Tepelné čerpadlo určené na vonkajšiu inštaláciu.
• Minimálna hlučnosť, ktorá sa dá ešte viac znížiť vďaka režimu Silent Mode – akustický tlak iba 35 dB(A).
• Vhodné pri novostavbách aj modernizáciách.
• Vysoká účinnosť vďaka inverterovej technológii.
• Tri funkcie: vykurovanie, chladenie, ohrev vody.
• Voliteľne integrovateľné do domácej siete a ovládateľné prostredníctvom smartfónu (potrebné doplnkové komponenty).
• Teplota vykurovacej vody až do 65 °C pre prvotriedny komfort teplej vody.
• Vysoká energetická účinnosť triedy A++/A+++ aj pri použití s radiátormi. (pozn. označenie energetickej triedy podľa nemeckej škáry)

TEXT A FOTO: STIEBEL ELTRON

Článok bol uverejnený v časopise Správa budov 4/2025.
