Odvetranie kanalizačného potrubia

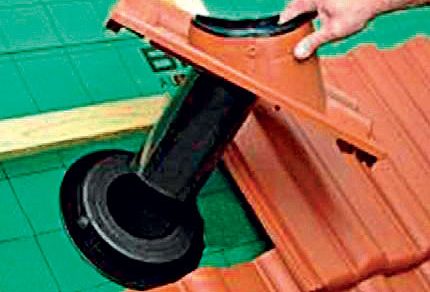

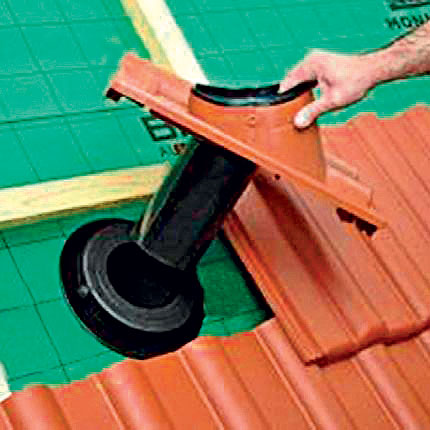

09 | Prípojná rúra
Do takto vytvoreného priestupu cez strešný plášť sa nasunie prípojná rúra nasadená v prestupovej škridle.

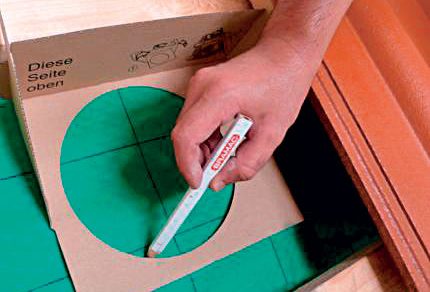

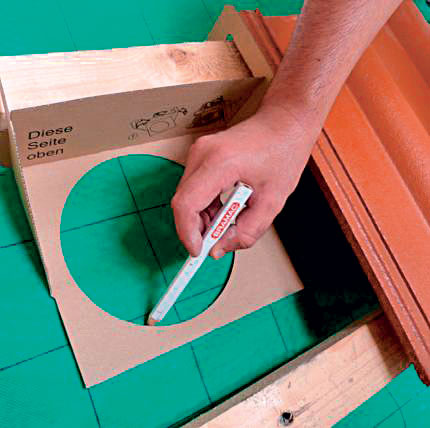

01 | Miesto na vyrezanie
Pomocou šablóny sa na difúznu fóliu ceruzkou vyznačí miesto na vyrezanie otvoru, kadiaľ má prechádzať súprava na odvetranie kanalizácie.

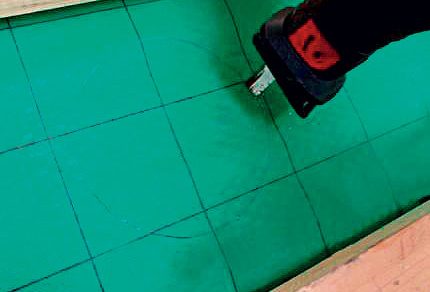

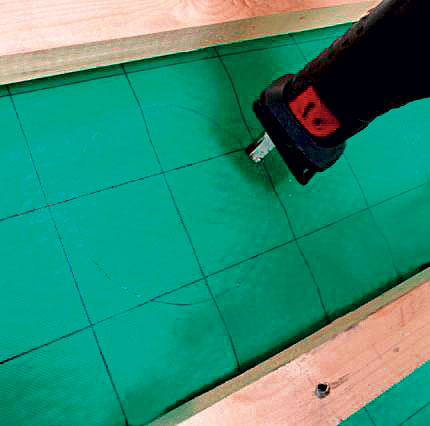

02 | Vyrezanie otvoru
Ručnou elektrickou pílou s kmitavým pílovým listom sa podľa vyznačeného obrysu opatrne vyreže otvor tak, aby sa difúzna fólia nepretrhla.

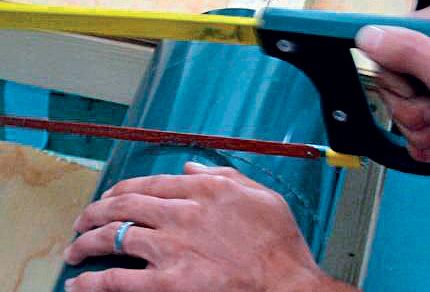

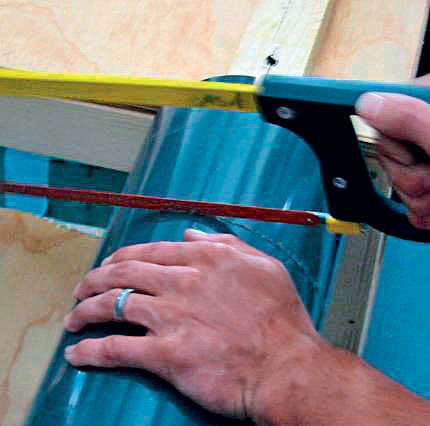

03 | Skrátenie rúry
Prechodová rúra sa skráti tak, aby bola o 7 cm dlhšia, ako je hrúbka tepelnej izolácie. Rúra sa skracuje na voľnom konci bez zámku.

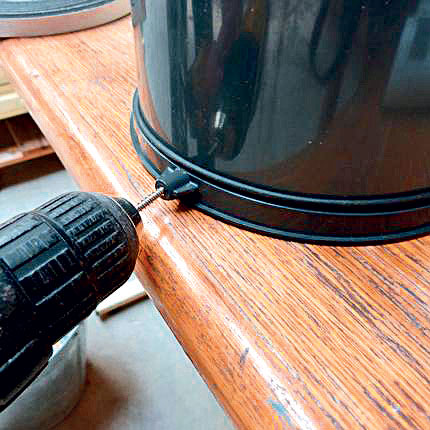

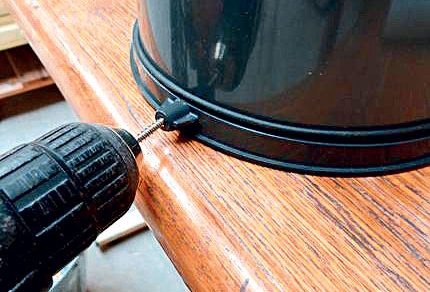

04 | Adaptér a gumený krúžok
Na zrezaný koniec rúry sa nasadí adaptér, ktorý sa následne priskrutkuje pomocou akumulačného skrutkovača. Nasadí sa tesniaci gumený krúžok, na ktorý sa nanesie tesniaci gél.

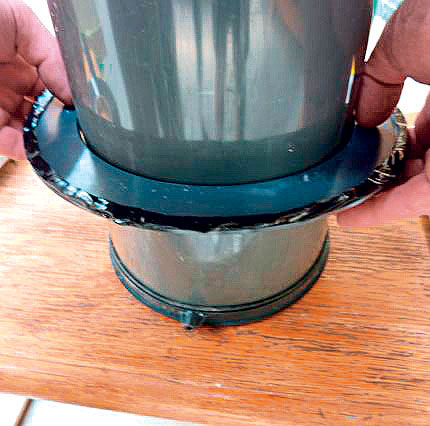

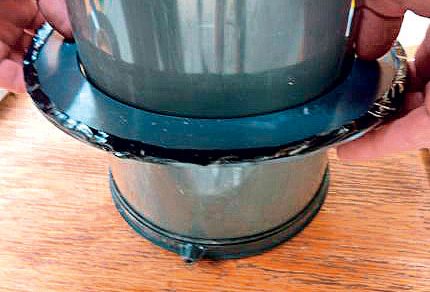

05 | Horná príruba
K tesniacemu gumenému krúžku sa na doraz nasadí horná príruba.

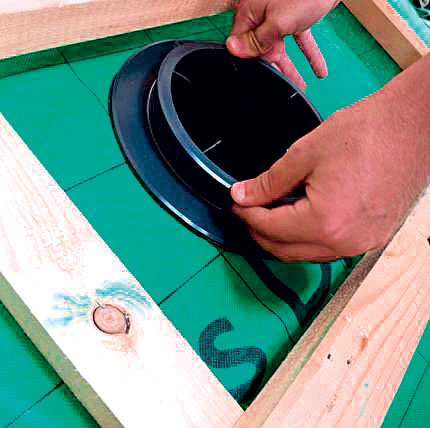

06 | Zasunutie rúry
Pripravená rúra sa zasunie z hornej strany strešného plášťa do pripraveného otvoru až na doraz. Na prírube sa po obvode nachádza lepidlo, ktoré slúži na zlepenie príruby s fóliou. Ak sa bude osádzať nadstavec s priemerom 125 mm, vylomia sa pomocou klieští tri dlhšie pozičné rebrá. Pri priemere 100 mm sa nevylamujú.

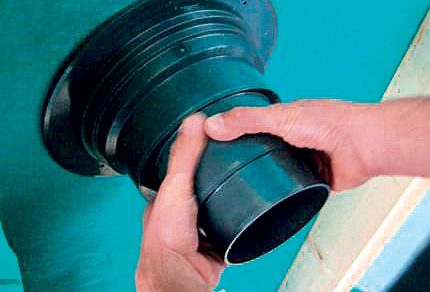

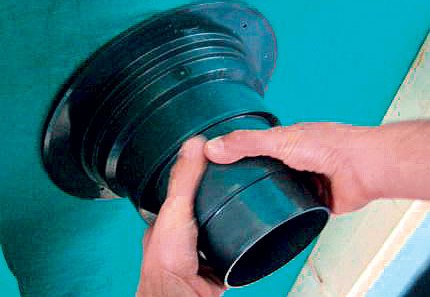

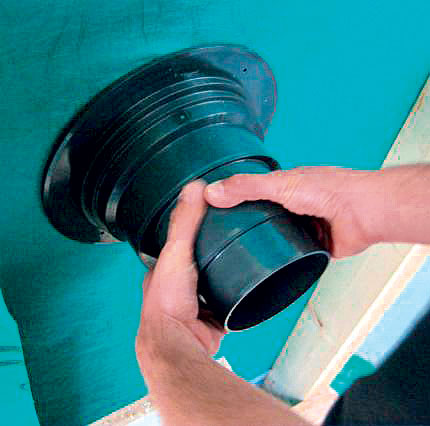

07 | Spodný diel
Následne sa z vnútornej strany strechy na rúru zacvakne spodný diel a pootočením sa pritiahne. Pri priamom priestupe musí byť vývod kondenzátu na najspodnejšom mieste. Na prírube spodného dielu sa nachádza lepiaci prúžok, ktorý zabezpečí zlepenie príruby s parotesnou fóliou.

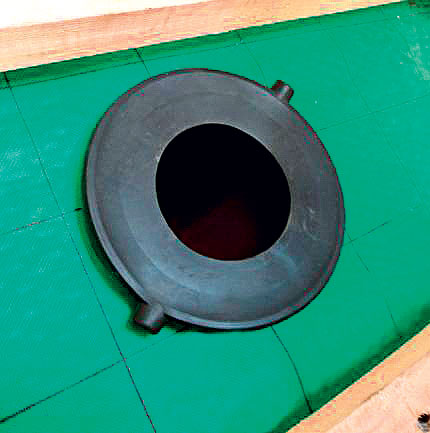

08 | Gumová membrána
Z hornej strany strešného plášťa sa následne cez otvor s rúrou prevlečie gumová membrána.
