V kaลพdodennej praxi, ฤi uลพ v projekcii, alebo priamo na stavbe, sa stretรกvame s problรฉmom pripojenia rรดznych prvkov k nosnรฝm konลกtrukciรกm โ€“ s kotvenรญm. Mรดลพu to byลฅ kotvenia oceฤพovรฝch alebo drevnรฝch nosnรฝch prvkov, upevnenie zรกbradlรญ a inรฝch doplnkov ฤi pripevnenie inลกtalรกciรญ a technolรณgie. Kotevnรบ techniku vyuลพijeme aj pri realizรกcii kontaktnej izolรกcie alebo pri napรกjanรญ starรฝch a novรฝch murovanรฝch konลกtrukciรญ. Kotvenie musรญ byลฅ v prvom rade spoฤพahlivรฉ, no pri sรฉriovรฝch aplikรกciรกch treba myslieลฅ i na efektรญvnosลฅ. Upevลˆovanie do muriva z tehรกl a pรณrobetรณnu mรก oproti kotveniu v betรณne svoje ลกpecifikรก, azda nezaลกkodรญ povedaลฅ si o ลˆom nieฤo viac.

Ako drลพรญ kotva v stene?

Trenie

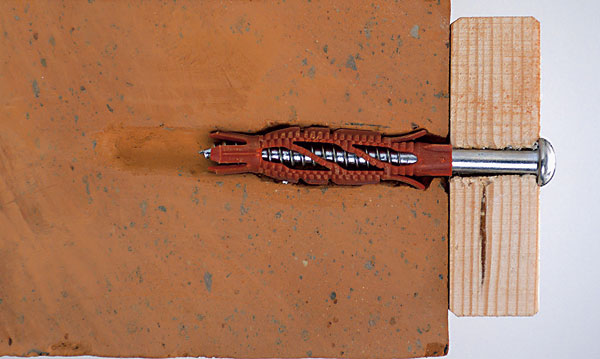

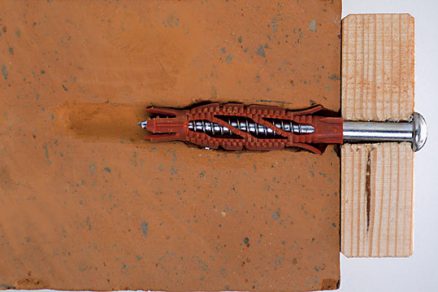

Tento mechanizmus vyuลพรญvajรบ rozpernรฉ kotvy. Koreลˆ kotvy sa oprie o steny vrtu urฤitou silou, ฤรญm sa aktivizuje trenie vzdorujรบce zaลฅaลพeniu. Sila, ktorou kotva roztlรกฤa steny otvoru, je v tomto prรญpade priamo รบmernรก zaลฅaลพeniu, ktorรฉ je schopnรก preniesลฅ. V menej pevnรฝch materiรกloch teda nemรดลพeme oฤakรกvaลฅ veฤพkรฉ รบnosnosti. Beลพnรฉ rozpernรฉ kotvy do betรณnu nemoลพno pouลพiลฅ na kotvenie do muriva, mohlo by dรดjsลฅ k jeho poruลกeniu.

Na kotvenie do plnej tehly a pรณrobetรณnu sรบ urฤenรฉ len ฤพahkรฉ kovovรฉ kotvy s puzdrom z plechu alebo plastovรฉ rozperky (hmoลพdinky). Rozperka sa aktivuje buฤ zaskrutkovanรญm prรญsluลกnej skrutky, alebo iba jej jednoduchรฝm zatlฤenรญm. Do tejto skupiny mรดลพeme eลกte zaradiลฅ jednoรบฤelovรฉ tล•ne na prichytenie izolรกcie, ฤi uลพ plastovรฉ, alebo oceฤพovรฉ. Do vyvล•tanรฉho otvoru sa len zatlaฤia a rozopierajรบ sa v ลˆom vlastnou pruลพnosลฅou.

Tvarovรฝ zรกmok

Tvarovรฝ zรกmok si kotva vytvorรญ buฤ zarezanรญm do zรกkladnรฉho materiรกlu, alebo zmenou tvaru svojho tela tak, ลพe sa zakliesni v dutine vo vnรบtri materiรกlu โ€“ zaลฅaลพenie sa tak roznรกลกa na vรคฤลกiu plochu.

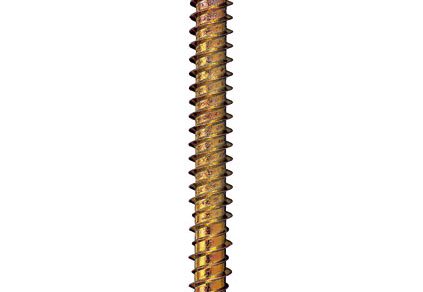

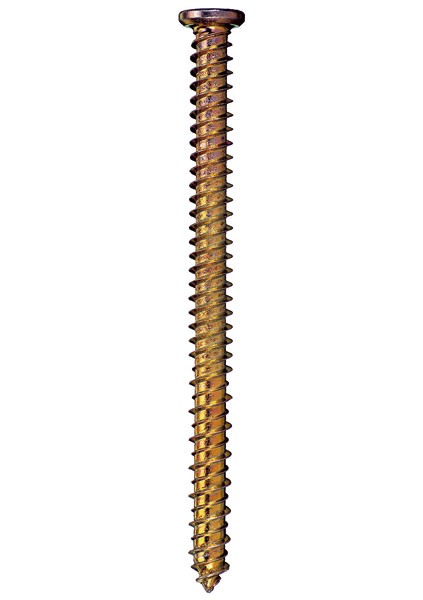

Zarezรกvajรบ sa ลกpeciรกlne samoreznรฉ skrutky, ktorรฉ sa do predvล•tanรฉho otvoru zaskrutkujรบ ลกpeciรกlnym skrutkovaฤom s tangenciรกlnym prรญklepom. Osadenie rozperky v takomto prรญpade nie je potrebnรฉ, moลพno ju aplikovaลฅ jednou rukou a veฤพmi rรฝchlo.

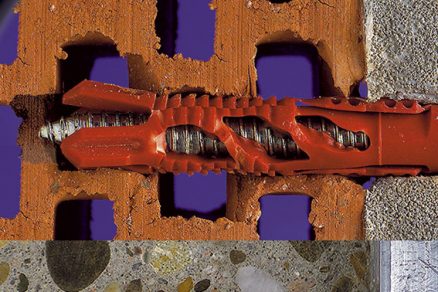

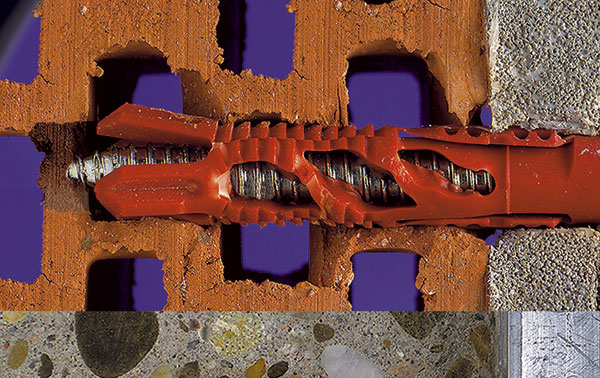

Inรฝm spรดsobom vytvorenia tvarovรฉho zรกmku je plastovรก rozperka, ktorej telo je navrhnutรฉ tak, aby sa pri uลฅahovanรญ skrutky ฤo najviac zdeformovalo do strรกn (zauzฤพovalo) a roznieslo zaลฅaลพenie na vรคฤลกiu plochu. Viacerรฉ typy sรบ schopnรฉ rozoprieลฅ sa o steny vrtu v plnom materiรกli, zatiaฤพ ฤo v dutinรกch tvoria uzly.

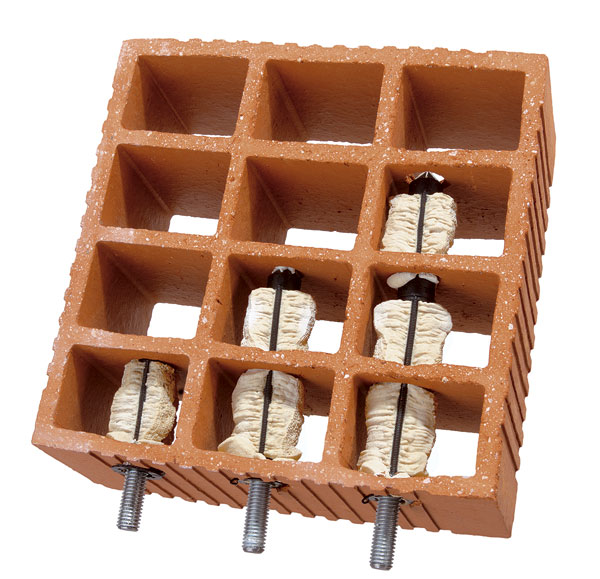

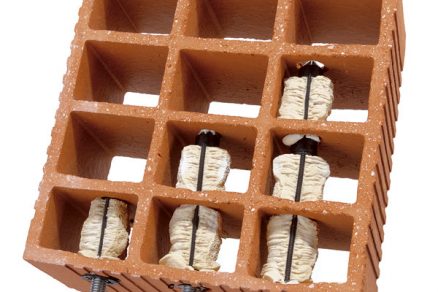

ล peciรกlnym prรญpadom tvarovรฉho zรกmku je injektรกลพna kotva v dierovanej tehle. V tomto prรญpade nemoลพno vyplniลฅ vrt, do ktorรฉho by sa kotevnรฝ prvok vloลพil, injektรกลพnou lรกtkou, pretoลพe by stiekla do dutรญn v tehle. Najprv treba do vyvล•tanรฉho otvoru vsunรบลฅ sieลฅovรฉ puzdro โ€“ trubiฤku s husto perforovanรฝmi stenami โ€“, ktorรฉ zabrรกni steฤeniu hmoty do priestoru. Pri vtlรกฤanรญ kotevnej skrutky dochรกdza k vytlรกฤaniu injektรกลพnej lรกtky cez sieลฅovinu do okolia puzdra, kde sa hmota opรคลฅ spojรญ a vytvrdne. Aby to skutoฤne fungovalo, dรดleลพitรก je kvalita materiรกlu a zladenie celรฉho systรฉmu injektรกลพna lรกtka โ€“ puzdro โ€“ kotevnรฝ element.

Adhรฉzia

Lepenรฉ kotvy prenรกลกajรบ zaลฅaลพenie po celej dฤบลพke kotevnej skrutky vฤaka priฤพnutiu lepidla k stenรกm vrtu โ€“ adhรฉzii. V takomto prรญpade je vrt o nieฤo vรคฤลกรญ ako kotevnรก skrutka ฤi zรกvitovรฉ puzdro a vzniknutรก medzera sa vyplnรญ chemickou zmesou, ktorรก po vytvrdnutรญ zaistรญ dokonalรฉ spojenie. Lepiaca hmota je zvyฤajne dvojzloลพkovรก (v plastovรฝch tubรกch alebo fรณliรกch) a na jej vytlaฤenie je potrebnรก vhodnรก piลกtoฤพ. Kvalita celรฉho systรฉmu je rozhodujรบca pre pohodlnosลฅ aplikรกcie a spoฤพahlivosลฅ vรฝslednรฉho kotvenia.

Kotvenie nastreฤพovanรญm

Zvlรกลกtnym prรญpadom kotvenia je nastreฤพovanie. Prvok mรก podobu klinca, ktorรฝ sa pomocou ลกpeciรกlneho prรญstroja veฤพkou energiou v zlomku sekundy osadรญ do zรกkladnรฉho materiรกlu. Nastreฤพovacie piลกtole sรบ bezpeฤnรฉ a ich prednosลฅou je nezรกvislosลฅ od zdroja energie a najmรค rรฝchlosลฅ kotvenia. Pri tehlovom murive vลกak tento spรดsob moลพno aplikovaลฅ len podmieneฤne a v prรญpade vรคฤลกieho projektu treba poลพiadaลฅ odbornรญkov o vykonanie prieskumu a skรบลกok na posรบdenie vhodnosti pre danรบ aplikรกciu. Na kotvenie do pรณrobetรณnu tento systรฉm vhodnรฝ nie je.

Mechanickรก alebo chemickรก kotva?

Mechanickรฉ kotvyย

Tieto kotvy moลพno zaลฅaลพiลฅ okamลพite po osadenรญ, ich pouลพitie nie je obmedzenรฉ teplotou ani citlivรฉ na ฤistotu kotevnรฉho otvoru a samotnรฉ osadenie je rรฝchlejลกie. V murive vลกak od nich nemoลพno oฤakรกvaลฅ veฤพkรฉ รบnosnosti a pri kotvenรญ treba dodrลพaลฅ vรคฤลกie okrajovรฉ vzdialenosti. Neexistuje moลพnosลฅ kombinovaลฅ jednotlivรฉ prvky systรฉmu, pre kaลพdรบ aplikรกciu sa musรญ vybraลฅ konkrรฉtna kotva.ย

Chemickรฉ kotvy (lepenรฉ)

Sรบ celkovo flexibilnejลกie, ponรบkajรบ ลกirokรบ ลกkรกlu kombinรกciรญ kotevnรฝch elementov a lepiacich tmelov a umoลพลˆujรบ kotvenie aj do neลกtandardnรฝch kotevnรฝch hฤบbok. Kotvenie nevnรกลกa dodatoฤnรฉ napรคtie do zรกkladnรฉho materiรกlu, vฤaka ฤomu sa dรก kotva upevniลฅ bliลพลกie k okraju prvku. Vo vลกeobecnosti moลพno lepenรฝmi kotvami dosiahnuลฅ vyลกลกie รบnosnosti. Na druhej strane, nemoลพno ich okamลพite zaลฅaลพiลฅ, sรบ citlivejลกie na ฤistotu a vlhkosลฅ kotevnรฉho otvoru a samotnรก realizรกcia je o nieฤo prรกcnejลกia. Lepenรฉ kotvy sa mรดลพu aplikovaลฅ len v obmedzenom rozsahu teplรดt a rovnako treba dbaลฅ na dฤบลพku uskladnenia.

Faktory ovplyvลˆujรบce vรฝber kotvenia

Zรกkladnรฝ materiรกl

Spรดsob kotvenia ovplyvลˆuje samotnรฝ zรกkladnรฝ materiรกl. Podstatnรฝ rozdiel je medzi murivom z plnรฝch tehรกl a pรณrobetรณnu โ€“ teda plnรฝmi materiรกlmi โ€“ a dierovanou tehlou. V dierovanej tehle nemoลพno pouลพiลฅ rozpernรฉ kotvy, pretoลพe by doลกlo k poruลกeniu tenkรฝch voลกtรญn vo vnรบtri tehly.

ย
Zaลฅaลพenie

Nie je รบฤelnรฉ zakaลพdรฝm pouลพiลฅ ฤo najรบnosnejลกie kotvenie, keฤ na menลกie zaลฅaลพenia ฤasto staฤรญ jednoduchรก rozperka. Naopak, veฤพkรฉ zaลฅaลพenia mรดลพu byลฅ v murive problรฉmom. V zรกvislosti od typu zaลฅaลพenia (normรกlovou alebo ลกmykovou silou) musรญme zvรคฤลกiลฅ kotevnรบ hฤบbku alebo dimenziu kotevnej skrutky, ฤo nรกm umoลพลˆujรบ chemickรฉ systรฉmy. V ลกpeciรกlnych prรญpadoch je niekedy potrebnรฉ overiลฅ รบnosnosลฅ realizovanรฉho kotvenia ลฅahovou skรบลกkou.

Korรณzna a protipoลพiarna odolnosลฅ

Galvanickรฉ zinkovanie sa dnes uลพ odporรบฤa len do suchรฉho vnรบtornรฉho prostredia. Pre aplikรกcie vo vonkajลกom alebo agresรญvnom prostredรญ volรญme ลพiarovรฉ zinkovanie alebo nehrdzavejรบcu oceฤพ, v ลกpeciรกlnych prรญpadoch oceฤพ vysoko odolnรบ proti korรณzii. Na poลพiarnu odolnosลฅ eลกte stรกle akoby zabรบdame, no treba si uvedomiลฅ, ลพe nosnรฉ kotvenie musรญ spฤบลˆaลฅ poลพiadavku รบnosnosti aj pri poลพiari. Tรกto poลพiadavka sa ale mรดลพe objaviลฅ aj pri zรกvesoch inลกtalรกciรญ, ลกpeciรกlne SHZ. Vรฝrobcovia by mali uvรกdzaลฅ รบdaje o nosnosti pre rรดzne stupne poลพadovanej poลพiarnej odolnosti.


Spรดsob a rรฝchlosลฅ montรกลพe

ฤŒasto rozhodujรบcim faktorom pri vรฝbere kotvenia je spรดsob a rรฝchlosลฅ montรกลพe. Treba zohฤพadniลฅ, ฤi kotvenie moลพno zhotoviลฅ vopred, alebo sa musรญ osadiลฅ cez otvor v pripevลˆovanom prvku. Chceme maลฅ v stene iba zรกvitovรฉ puzdro alebo mรดลพe vyฤnievaลฅ skrutka? Potrebujeme osadiลฅ kotvenie bez zvlรกลกtnych nรกstrojov? Pri sรฉriovรฝch aplikรกciรกch je zase kฤพรบฤovรก prรกcnosลฅ a rรฝchlosลฅ โ€“ najrรฝchlejลกรญm spรดsobom je nastrelenie, keฤ sa kotvenie osadรญ v jedinom pracovnom kroku; na druhej strane najprรกcnejลกie je zhotovenie lepenรฉho kotvenia.

ฤŒo ovplyvลˆuje spoฤพahlivosลฅ kotvenia

Okrem zรกkladnรฝch faktorov, ktorรฝmi je typ kotvy a druh zรกkladnรฉho materiรกlu, spoฤพahlivosลฅ kotvenia do veฤพkej miery ovplyvลˆuje sprรกvna aplikรกcia. To znamenรก dodrลพanie vลกetkรฝch vรฝrobcom predpรญsanรฝch podmienok osadenia, najmรค priemeru a hฤบbky vrtu, jeho dostatoฤnรฉ vyฤistenie, dodrลพanie predpรญsanรฉho uลฅahovacieho momentu a pri chemickรฝch kotvรกch aj dovolenรฉho rozsahu teploty aplikรกcie.

Zรกver

Hoci problematika upevลˆovania nie je hlavnรฝm predmetom zรกujmu projektantov a realizรกtorov, oplatรญ sa venovaลฅ jej trochu pozornosti. Ako vลกade, aj v tomto segmente sa stavebnรฝ trh vyvรญja a objavujรบ sa novรฉ rieลกenia, ktorรฉ nรกm mรดลพu priniesลฅ รบsporu ฤasu i nรกkladov pri zachovanรญ potrebnej spoฤพahlivosti.

Ing. Martin Petrรกลก
FOTO: Archรญv HILTI

Autor je technickรฝ poradca v spoloฤnosti Hilti pre Slovenskรบ a ฤŒeskรบ republiku.
