Filigrรกnovรฉ stenovรฉ panely

Partneri sekcie:

ลฝelezobetรณnovรก stenovรก konลกtrukcia zhotovenรก z filigrรกnovรฝch stenovรฝch panelov je sendviฤovรก konลกtrukcia, ktorรก pozostรกva z dvoch tenkรฝch betรณnovรฝch platnรญ spojenรฝch priestorovou zvรกranou vรฝstuลพou. Medzera medzi nimi sa vyplnรญ betรณnom aplikovanรฝm priamo na stavbe. Filigrรกnovรฉ steny moลพno pouลพiลฅ pri viacpodlaลพnรฝch stavbรกch, priemyselnรฝch stavbรกch alebo pri bytovej vรฝstavbe.

Stenovรฉ prvky uลพ obsahujรบ nutnรบ vรฝstuลพ โ€“ hlavnรบ zvislรบ nosnรบ vรฝstuลพ a vodorovnรบ rozdeฤพovaciu vรฝstuลพ. Pri zvรฝลกenรฝch poลพiadavkรกch na statickรฉ vlastnosti konลกtrukcie sa na zรกklade podkladov od statika zabuduje poลพadovanรฉ mnoลพstvo doplnkovej vรฝstuลพe. Pouลพitie stenovรฝch panelov ako nosnรฝch prvkov nie je bez aplikรกcie betรณnovej vรฝplne dovolenรฉ. Konลกtrukcia sa stane nosnou aลพ po vytvrdnutรญ betรณnovej zmesi.

Stenovรฉ konลกtrukcie moลพno rozdeliลฅ na:

  • obvodovรฉ steny pre exteriรฉr,
  • obvodovรฉ steny pre pivniฤnรฉ priestory,
  • vnรบtornรฉ nosnรฉ alebo nenosnรฉ steny.

Filigrรกnovรฉ stenovรฉ prvky sa mรดลพu pouลพiลฅ na vรฝstavbu:

  • opornรฝch mรบrov,
  • pivniฤnรฝch stien,
  • zvukovoizolaฤnรฝch stien, ktorรฉ od seba oddeฤพujรบ jednotlivรฉ bytovรฉ jednotky,
  • stien vรฝลฅahovej ลกachty,
  • stuลพujรบcich a nosnรฝch stien.

Montรกลพ filigrรกnovรฝch stien

Doprava na stavenisko

Prvky sa na stavbu dopravujรบ vo zvislej polohe v ลกpeciรกlnych prepravnรฝch rรกmoch. V paneloch sรบ zabudovanรฉ dva kusy zdvรญhacรญch รดk (pri prvkoch s hmotnosลฅou vyลกลกou ako 5 000 kg sรบ potrebnรฉ ลกtyri kusy), ktorรฉ slรบลพia na manipulรกciu na stavbe. Po pripojenรญ zdvรญhacรญch lรกn do รดk sa panely opatrne postavia do zvislej polohy a bez prudkรฝch trhnutรญ sa zaฤnรบ pomaly zdvรญhaลฅ. Zdvรญhacie lanรก musia byลฅ napnutรฉ, uhol medzi hornou hranou prvku a lanom musรญ byลฅ najmenej 60ยฐ. Preto je nevyhnutnรฉ, aby mal ลพeriav zdvรญhacie lano s potrebnou dฤบลพkou.

Upozornenie: Rozperky zabudovanรฉ v paneloch, ktorรฉ sa pouลพรญvajรบ na uchytenie ลกikmรฝch vzpier, sa nesmรบ vyuลพรญvaลฅ na zdvรญhanie prvkov.

Zabudovanie

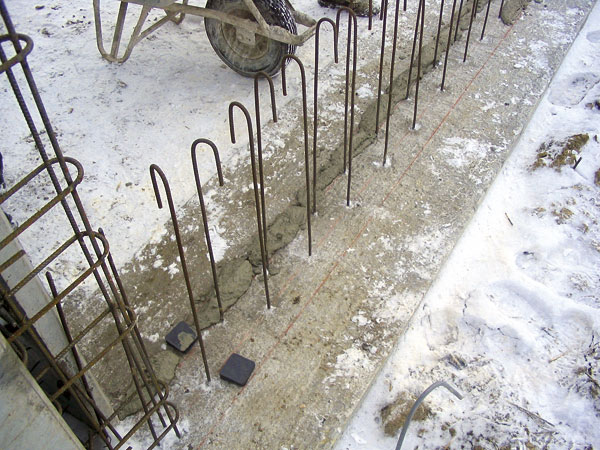

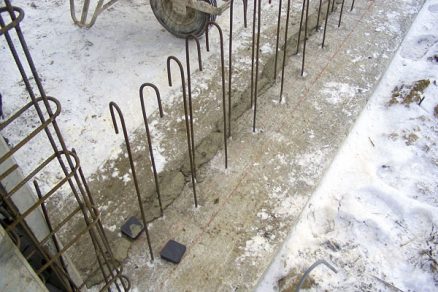

Stenovรฉ prvky sa osรกdzajรบ na rovnรบ betรณnovรบ zรกkladovรบ platลˆu alebo zรกkladovรฉ pรกsy. Vรฝลกkovรก tolerancia zรกkladu nesmie prekroฤiลฅ hodnotuย ยฑ 1 cm. Do zรกkladovej konลกtrukcie 7 cm od okraja budรบcej steny sa musรญ osadiลฅ kotevnรก vรฝstuลพ (podฤพa statickรฉho vรฝpoฤtu). V miestach, kde bude konลกtrukcia vystavenรก zvรฝลกenej vlhkosti (napr. pivniฤnรฉ priestory), sa na zรกklad uloลพรญ aj tesniaci pรกs. Medzi zรกkladom a filigrรกnovou stenou sa vodorovnรก hydroizolรกcia nezhotovuje.

Pred osadenรญm prvkov sa na zรกkladovรบ konลกtrukciu naznaฤia okraje prvkov s presnรฝm urฤenรญm ich miesta a vyznaฤia sa dvernรฉ otvory. Na zรกklad sa napรญลกe aj ฤรญselnรฉ oznaฤenie jednotlivรฝch prvkov podฤพa miesta ich uloลพenia. Prvky sa osรกdzajรบ na miesto urฤenรฉ kladaฤskรฝm plรกnom do lรดลพka z cementovej malty hrubรฉho 1 cm. Ak sรบ na povrchu zรกkladu alebo zรกkladovej dosky nerovnosti, moลพno ich vyrovnaลฅ podkladanรญm diลกtanฤnรฝch doลกtiฤiek pod stenovรฉ prvky. Prvky sa opatrne umiestnia nad kotevnรบ vรฝstuลพ (vystupujรบcu zo stropnej alebo zรกkladovej konลกtrukcie) a presne sa uloลพia na vyznaฤenรฉ miesto. Medzi susednรฝmi prvkami musรญ byลฅ medzera 1 cm.

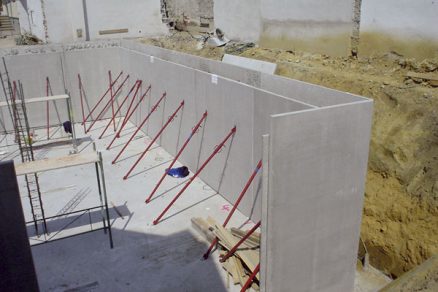

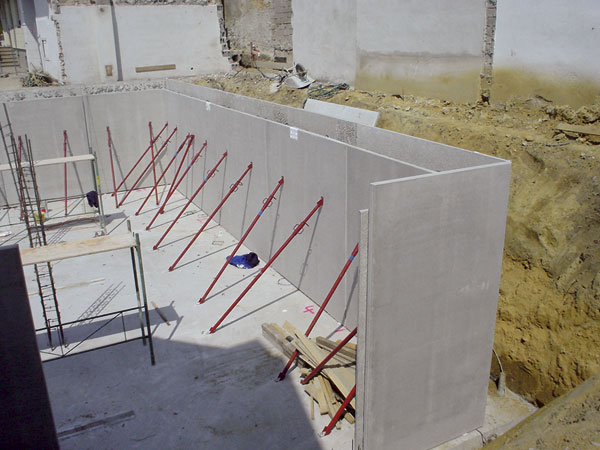

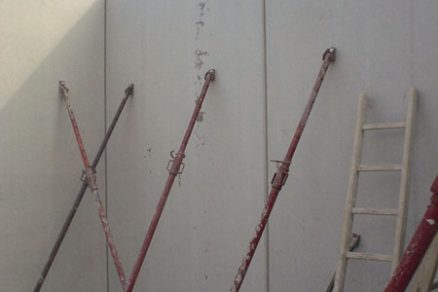

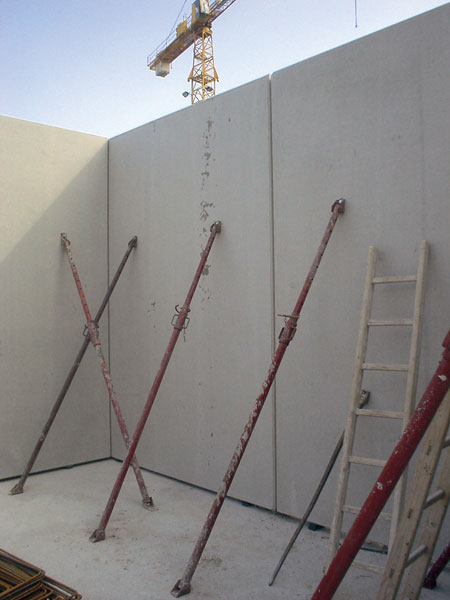

Upevnenie stien ลกikmรฝmi vzperami

Poฤas montรกลพe sa ลกikmรฉ vzpery upevลˆujรบ k pevnรฉmu podkladu (napr. v prรญpade zรกkladovรฝch pรกsov treba na uchytenie ลกikmรฝch vzpier zhotoviลฅ doฤasnรฉ zรกkladovรฉ pรคtky). Kaลพdรฝ prvok treba podoprieลฅ aspoลˆ dvoma ลกikmรฝmi vzperami. Vzpery sรบ kotvenรฉ do prvkov pomocou skrutkovรฝch spojov a zabudovanรฝch rozperiek. Do zรกkladovej konลกtrukcie sa vzpery uchytรกvajรบ pomocou mechanickรฝch skrutkovรฝch kotiev. ล ikmรฉ vzpery podopierajรบ prvky v dvoch tretinรกch ich vรฝลกky. Zรกvesnรฉ hรกky ลพeriava moลพno odpojiลฅ od osadenรฉho prvku aลพ po uchytenรญ ลกikmรฝch vzpier o prvok a podklad a po skontrolovanรญ spojov. Aลพ potom sa mรดลพe osadiลฅ ฤalลกรญ prvok.
Nastavenรญm dฤบลพky ลกikmรฝch vzpier sa prvok osadรญ do presnej zvislej polohy. Pri osรกdzanรญ ฤalลกieho prvku treba dรกvaลฅ pozor na to, aby sa uลพ osadenรฝ a nastavenรฝ prvok nepohol ฤi nepoลกkodil.

Poฤas osรกdzania sa musia do prvkov vkladaลฅ aj prepojovacie koลกe (rovnรฉ, rohovรฉ alebo typu T), ktorรฉ zabezpeฤujรบ styฤnรฉ plochy susednรฝch prvkov poฤas betonรกลพe.

Pri rovnรฝch stykoch sa na hornรฝ okraj prvkov prilepรญ drevenรฝ hranol s prierezovรฝmi rozmermi 5 X 5 cm a spodnรฝ okraj sa zabezpeฤรญ oceฤพovรฝm uholnรญkom, ktorรฝ je uchytenรฝ do rozperiek samoreznรฝmi skrutkami. Pri rohovรฝ stykoch sa v hornej i spodnej ฤasti pouลพije oceฤพovรก pรกsovina ohnutรก do pravรฉho uhla a prichytenรก samoreznรฝmi skrutkami do rozperiek. Pri styku typu T sa prvky uchytia, podobne ako pri rohovรฝch spojoch, ohnutou pรกsovinou.

Betonรกลพ stien
Vyplnenie dutiny medzi platลˆami stenovรฝch panelov sa vykonรกva podฤพa projektovej dokumentรกcie, ktorรก udรกva triedu betรณnu. Betonรกลพ stien sa musรญ urobiลฅ rovnomerne a po kaลพdej vrstve s vรฝลกkou 50 cm sa musรญ betรณnovรก zmes zhutniลฅ. Dรดleลพitรฉ je dodrลพiavanie technickรฝch noriem a technologickรฝch predpisov.

Upozornenie: Rรฝchlosลฅ betonรกลพe nesmie prekroฤiลฅ 75 cm vรฝลกky vrstvy betรณnovej zmesi za jednu hodinu.

รšprava povrchu

Povrch stenovรฝch prvkov je rovnรฝ, skoro nepรณrovitรฝ betรณn, na ktorรฝ sa mรดลพe naniesลฅ farba alebo mรดลพe zostaลฅ aj bez povrchovej รบpravy. Niekedy sa na povrchu zvyknรบ objaviลฅ tzv. vlรกsoฤnicovรฉ trhlinky, ktorรฉ mรดลพu spรดsobiลฅ teplotnรฉ vรฝkyvy. Pokiaฤพ trhlinky nedosiahnu vรคฤลกรญ rozmer, sรบ normรกlnym javom.

Povrch filigrรกnovej steny staฤรญ upraviลฅ jednovrstvovou stierkou. ล kรกry v stykoch susednรฝch dielcov sa zaplnia ลกkรกrovacou hmotou.

Najฤastejลกie chyby pri montรกลพi

  • Na manipulรกciu s prvkami je nutnรฉ pouลพiลฅ ลพeriav s optimรกlnou nosnosลฅou a dosahom, aby sa nemuseli jednotlivรฉ prvky navrhovaลฅ nehospodรกrne malรฉ.
  • Spojovacia vรฝstuลพ trฤiaca zo zรกkladovej konลกtrukcie sa osadรญ v nevhodnom mieste (blรญzko k okraju prvkov), ฤo spรดsobรญ problรฉm pri osadzovanรญ prvkov na svoje miesto.
  • Zรกkladovรก konลกtrukcia mรก nerovnรฝ povrch a veฤพkรฉ vรฝลกkovรฉ odchรฝlky.
  • Neosadenie spojovacรญch profilov a oceฤพovej pรกsoviny mรดลพe spรดsobiลฅ problรฉmy pri betonรกลพi.
  • Rรฝchly priebeh betonรกลพe mรดลพe maลฅ za nรกsledok posunutie prvkov, v horลกom prรญpade aลพ ich poลกkodenie โ€“ najmรค pri hrubรฝch prvkoch.

Zรกver

Pri montรกลพi stien z filigrรกnovรฝch stenovรฝch prvkov musรญ byลฅ prรญtomnรฝ stavbyvedรบci, ktorรฝ zodpovedรก za dodrลพanie vลกetkรฝch bezpeฤnostnรฝch predpisov. Pred betonรกลพou sa musรญ skontrolovaลฅ vรฝstuลพ zabudovanรก na stavbe a kontrola sa musรญ zdokumentovaลฅ. Tรบto ฤinnosลฅ vykonรกva statik stavby alebo stavbyvedรบci. ล ikmรฉ vzpery sa mรดลพu demontovaลฅ po 3 aลพ 14 dลˆoch od betonรกลพe v zรกvislosti od statickรฝch podmienok a poฤasia. Tento รบkon musรญ takisto vลพdy odsรบhlasiลฅ statik stavby alebo stavbyvedรบci.

Ing. Alexander Pinter
Foto: autor

Autor je produkt manaลพรฉr v spoloฤnosti Leier, s. r. o.
