Alternatรญvy zvรฝลกenia รบnosnosti murovanรฝch stien budov z tehliarskych murovacรญch prvkov

Partneri sekcie:

Vรฝslednรบ pevnosลฅ tehlovรฉho muriva, aย tรฝm aj รบnosnosลฅ tehlovรฝch murovanรฝch prvkov (pilierov aย stien) moลพno zvรฝลกiลฅ voฤพbou parametrov, ktorรฉ sa na poลพadovanom zvรฝลกenรญ รบnosnosti podieฤพajรบ relevantnรฝm spรดsobom. Pri analรฝze tรฝchto parametrov sa aplikujรบ postupy novej eurรณpskej normy pre navrhovanie murovanรฝch konลกtrukciรญ (1).

Novodobรฉ tehliarske murovacie prvky majรบ oproti klasickรฝm tehlรกm urฤitรฉ vรฝhody aj nevรฝhody. Kย tรฝm prvรฝm bezpochyby patria vรฝrazne vรคฤลกie rozmery, vฤaka ฤomu moลพno murovanรฉ prvky zhotovovaลฅ jednoduchลกie aย rรฝchlejลกie. ฤŽalลกou vรฝhodou je ich podstatnรฉ vyฤพahฤenie, vฤaka ktorรฉmu murovanรก stena spฤบลˆa sรบฤasnรฉ prรญsne tepelnotechnickรฉ kritรฉriรก aย zniลพuje tak energetickรบ nรกroฤnosลฅ budov. Vyฤพahฤenie modernรฝch murovacรญch prvkov mรก vลกak za nรกsledok znรญลพenie ich pevnosti, ฤo mรก negatรญvny vplyv na vรฝslednรบ รบnosnosลฅ murovanej steny.

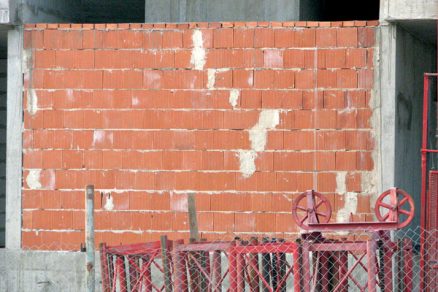

Vย sรบฤasnosti sรบ vย ลกtรกdiu prekladu aย zavรกdzania do sรบstavy nรกrodnรฝch technickรฝch noriem jednotlivรฉ ฤasti Eurokรณdu 6: Navrhovanie murovanรฝch konลกtrukciรญ, ktorรฉho koneฤnรบ verziu schvรกlil Eurรณpsky vรฝbor pre normalizรกciu (CEN) vย novembri 2005. Slovenskรฝ preklad ฤŒasti 1-1 tohto normovรฉho predpisu umoลพลˆuje na rozdiel od pรดvodnej STN (2) stanoviลฅ aj pevnosลฅ muriva zhotovenรฉho zย novodobรฝch murovacรญch prvkov. Pri vรฝpoฤte pevnosti sa zohฤพadลˆuje nielen druh pouลพitej malty (obyฤajnรก, ฤพahkรก, na tenkรฉ ลกkรกry), ale aj รบroveลˆ zhotovovania murovanรฝch prvkov, ktorรก mรก vย sรบฤasnosti len zriedka poลพadovanรบ kvalitu โ€“ moลพno aj vzhฤพadom na skutoฤnosลฅ, ลพe nesprรกvne vymurovanรฝ prvok sa napokon aj tak vลพdy zakryje omietkou.

Parametre ovplyvลˆujรบce รบnosnosลฅ murovanรฝch stien budov pri pรดsobenรญ zvislรฉho zaลฅaลพenia

รšnosnosลฅ murovanรฝch stien pri pรดsobenรญ zvislรฉho zaลฅaลพenia je zรกvislรก od:

  • excentricity pรดsobiacej sily โ€“ nepriamoรบmerne,
  • ลกtรญhlosti murovanej steny โ€“ nepriamoยญรบmerne,
  • hrรบbky steny โ€“ priamoรบmerne,
  • pevnosti muriva vย tlaku โ€“ priamoรบmerne.

Excentricita pรดsobiacej sily โ€“ je najvรคฤลกia vย hlave steny najvyลกลกieho podlaลพia, kde pรดsobรญ najmenลกia normรกlovรก sila. Okrem excentricity pรดsobiaceho zvislรฉho zaลฅaลพenia ovplyvลˆuje vรฝslednรบ excentricitu normรกlovej sily aj vodorovnรฉ zaลฅaลพenie (vย prรญpade obvodovรฝch stien), akoย aj poฤiatoฤnรก excentricita, ktorรก je funkciou vรฝลกky steny. Vย pรคte steny najniลพลกieho podlaลพia je excentricita pรดsobiacej sily takmer nulovรก.

ล tรญhlosลฅ steny โ€“ je rovnรก podielu รบฤinnej vรฝลกky steny hef aย jej รบฤinnej hrรบbky tef aย uplatลˆuje sa pri overovanรญ steny vย kritickom priereze vย strede vรฝลกky steny redukciou รบnosnosti steny. Zo vzรกjomnรฉho porovnania vรฝslednej รบnosnosti steny vย dvoch kritickรฝch prierezoch (vย hlave steny aย vย strede vรฝลกky steny) je zrejmรฉ, ลพe vลพdy rozhoduje prierez vย strede vรฝลกky steny.

Hrรบbka steny
โ€“ jej zvรคฤลกenie priaznivo ovplyvลˆuje รบnosnosลฅ steny. Zvรคฤลกenie hrรบbky muriva moลพno dosiahnuลฅ kombinovanรญm dvoch, prรญpadne viacerรฝch murovacรญch prvkov paralelne vedฤพa seba, samozrejme, sย reลกpektovanรญm predpรญsanej vรคzby muriva. Takรฝto postup sa vย minulosti aplikoval pri pouลพรญvanรญ klasickรฝch murovacรญch prvkov (napr. plnรฝch pรกlenรฝch tehรกl), ktorรฉ sa vyznaฤovali malรฝmi rozmermi umoลพลˆujรบcimi meniลฅ hrรบbku nosnej murovanej steny vhodnou vรคzbou muriva podฤพa poลพiadaviek na jej รบnosnosลฅ. Pevnostnรฝ sortiment uvedenรฝch tehรกl bol ลกirokรฝ aย pouลพitie vรฝrobkov sย najvyลกลกou pevnosลฅou dovoฤพovalo navrhovaลฅ murovanรฉ objekty sย premennou hrรบbkou nosnรฝch stien po vรฝลกke budovy โ€“ do osem iย viac podlaลพรญ.

Sรบฤasnรฉ murovacie prvky majรบ okrem znaฤne zredukovanรฉho pevnostnรฉho sortimentu tรบ nevรฝhodu, ลพe ich vรฝrobcovia nepredpokladajรบ, ลพe by sa vย rรกmci hrรบbky nosnej steny mali eลกte kombinovaลฅ โ€“ to znamenรก, ลพe hrรบbku stien tvorรญ ลกรญrka len jedinรฉho murovacieho prvku. Ak by sa tรกto ลกรญrka priย vnรบtornรฝch stenรกch zvรคฤลกila na rozmer, ktorรฝ je aktuรกlny pre obvodovรฉ steny, pri nezmenenรฝch ostatnรฝch dvoch rozmeroch by to spรดsobilo nรกrast vlastnej tiaลพe murovacieho prvku โ€“ aj preto, ลพe murovacie prvky urฤenรฉ pre vnรบtornรฉ steny sรบ vyฤพahฤenรฉ menej ako murovacie prvky pre obvodovรฉ steny. Aby sa mohli murovacie prvky kombinovaลฅ, musel by sa pri zachovanรญ pรดvodnej vรฝลกky prvku zmenลกiลฅ ich rozmer vย smere dฤบลพky steny.

Vรฝslednรก pevnosลฅ vย tlaku muriva ako kompozitnรฉho materiรกlu je zรกvislรก od pevnostรญ oboch jeho zloลพiek โ€“ murovacรญch prvkov aj malty. Prรญtomnosลฅ loลพnรฝch ลกkรกr vย murive โ€“ vzรกjomnรก vzdialenosลฅ medzi nimi, ale najmรค ich hrรบbka aย kvalita zhotovenia โ€“ negatรญvne ovplyvลˆuje vรฝslednรบ รบnosnosลฅ murovanรฉho prvku aย zniลพuje tieลพ tepelnรฝ odpor murovanรฝch stien. Vย snahe eliminovaลฅ tieto negatรญvne vplyvy sa vyvinula novรก generรกcia tehรกl, ktorรฝch loลพnรฉ plochy sa po vysuลกenรญ alebo vypรกlenรญ vybrรบsia do roviny na zariadenรญ sย dvoma navzรกjom rovnobeลพnรฝmi brรบsnymi kotรบฤmi. Takto upravenรฉ tehly majรบ rovnakรบ vรฝลกku sย odchรฝlkou maximรกlne 1โ€‰mm aย dve navzรกjom rovnobeลพnรฉ aย dokonale rovnรฉ loลพnรฉ plochy. Cieฤพom รบpravy loลพnรฝch plรดch je murovanie na tzv. maltu na tenkรฉ ลกkรกry. Novรฉmu spรดsobu murovania je prispรดsobenรก aj vรฝลกka tehรกl. Skladobnรก vรฝลกka jednรฉho radu tehรกl sa nemenรญ, zostรกva 250โ€‰mm ako priย murive sย obyฤajnou alebo ฤพahkou maltou, ale vzhฤพadom na zredukovanรบ hrรบbku loลพnej ลกkรกry (1ย mm) sa zvรคฤลกรญ menovitรฝ vรฝลกkovรฝ rozmer tehรกl zย 238 na 249 mm.

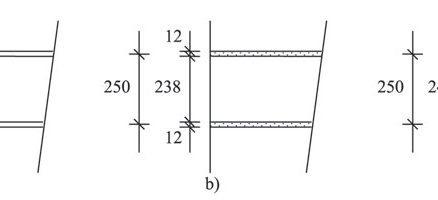

Hrรบbka loลพnej ลกkรกry sย obyฤajnou maltou mรก byลฅ 12 mm. Rovnakรบ hrรบbku mรก maลฅ aj ฤพahkรก malta, ktorรบ vรฝrobcovia odporรบฤajรบ vzhฤพadom na jej lepลกie tepelnoizolaฤnรฉ vlastnosti oproti obyฤajnej malte (obr. 1).

ฤŽalลกou moลพnosลฅou zvรฝลกenia vรฝslednej nรกvrhovej pevnosti muriva je zvรฝลกenie pevnosti murovacรญch prvkov urฤenรฝch na pouลพitie priย vnรบtornรฝch nosnรฝch stenรกch, aย to redukciou ich vyฤพahฤenia. Vnรบtornรฉ steny murovanรฝch budov, najmรค ak sรบ vย nich navrhnutรฉ dvernรฉ otvory, majรบ nedostatoฤnรบ รบnosnosลฅ, ฤo obmedzuje prรญpustnรฝ poฤet podlaลพรญ murovanรฉho objektu. Tento nedostatok moลพno najรบฤinnejลกie odstrรกniลฅ zvรคฤลกenรญm hrรบbky vnรบtornรฉho mรบru alebo redukciou jeho vyฤพahฤenia, ฤรญm sa zvรฝลกi nรกvrhovรก pevnosลฅ muriva.

ฤŽalลกou zย ciest zvรฝลกenia รบnosnosti murovanej nosnej steny je aplikรกcia vystuลพenia loลพnรฝch ลกkรกr vย murive, ฤรญm vznikne vystuลพenรฉ murivo, prรญpadne priย vรฝrazne excentricky namรกhanรฝch murovanรฝch prvkoch predpรคtรฉ murivo. Nรกrodnรก norma (2) pre navrhovanie murovanรฝch konลกtrukciรญ neuvรกdza postup pre overenie spoฤพahlivosti murovanรฝch prvkov zhotovenรฝch z takรฝchto druhov muriva, vย eurรณpskej norme Eurokรณd 6 je vลกak uลพ uvedenรฝ postup pre ich navrhovanie. Napriek tomu, ลพe sa uลพ aj na naลกom trhu objavili vรฝrobky pouลพรญvanรฉ ako priemyselne zhotovenรก vรฝstuลพ do loลพnรฝch ลกkรกr muriva, tento druh murovanรฝch konลกtrukciรญ sa uย nรกs pouลพรญva len ojedinele.

Zรกver

Nรกrodnรก norma (2) neumoลพลˆuje stanoviลฅ pevnosลฅ muriva zhotovenรฉho sย pouลพitรญm malty na tenkรฉ ลกkรกry ani ฤพahkej malty. Samotnรก nรกrodnรก norma dokonca nepoznรก ani tehliarske murovacie prvky sย nรญzkou objeยญmovou hmotnosลฅou (ฯvย =ย 710 aลพ 900 kg/m3), preto navrhovaลฅ murivo na klasickรบ maltu moลพno len sย pouลพitรญm ฤŒSN 73ย 1101 Zmฤ›naย 3. Navrhovรกnรญ zdฤ›nรฝch konstrukcรญ zย roku 1996, ktorรก je prebratรก aj do sรบstavy STN. Eurรณpska norma tento nedostatok odstraลˆuje โ€“ vฤaka nej moลพno vypoฤรญtaลฅ pevnosลฅ takรฉhoto muriva vย tlaku aย urฤiลฅ รบnosnosลฅ murovanรฝch prvkov vย tlaku.

Postup urฤenia charakteristickej pevnosti muriva podฤพa eurรณpskej normy nepotvrdzuje vลกeobecnรบ platnosลฅ predpokladu, ลพe loลพnรฉ ลกkรกry vย murive, vyplnenรฉ obyฤajnou maltou, zniลพujรบ vรฝslednรบ charakteristickรบ pevnosลฅ muriva vย tlaku oproti murivu sย maltou na tenkรฉ ลกkรกry. Tento predpoklad platรญ len vย prรญpade tehliarskych murovacรญch prvkov sย minimรกlnym vyฤพahฤenรญm. Efekt pouลพitia malty na tenkรฉ ลกkรกry na zvรฝลกenie pevnosti muriva vย tlaku oproti obyฤajnej malte sa zvรฝrazลˆuje so vzrastajรบcou pevnosลฅou pouลพitรฝch murovacรญch prvkov.

Priย tehliarskych prvkoch sย vรฝraznejลกรญm vyฤพahฤenรญm sa pouลพitรญm malty na tenkรฉ ลกkรกry na rozdiel od obyฤajnej malty zvรฝลกi kvalita zhotovovania murovanรฝch konลกtrukciรญ vฤaka presnรฝm rozmerom murovacรญch prvkov. Tรกto kvalita zhotovovania sa zohฤพadnรญ vย hodnote sรบฤiniteฤพa spoฤพahlivosti muriva ฮณM. Navrhovanie murovanรฝch konลกtrukciรญ podฤพa eurรณpskej normy vย porovnanรญ sย nรกrodnou normou umoลพลˆuje dokonalejลกie vystihnรบลฅ vplyv jednotlivรฝch ฤiniteฤพov na vรฝslednรบ pevnosลฅ muriva vย tlaku, ale aj รบnosnosลฅ murovanรฝch prvkov.

Ing.ย Mรกria Bellovรก, PhD.
Foto: archรญv autorky
Recenzoval: Ing.ย Gabriel Szรถllรถsi

Tรกto prรกca bola podporovanรก Agentรบrou na podporuย vรฝskumu aย vรฝvoja na zรกklade Zmluvy ฤ. APVT-20-015004.

Autorka pรดsobรญ na Katedre betรณnovรฝch konลกtrukciรญ aย mostov Stavebnej fakulty STU. Venuje sa problematike navrhovania nosnรฝch murovanรฝch konลกtrukciรญ podฤพa eurรณpskych noriem.

Literatรบra:
(1)ย ย  ย STN EN 1996-1-1 Eurokรณd 6 โ€“ Navrhovanie murovanรฝch konลกtrukciรญ. ฤŒasลฅ 1-1: Vลกeobecnรฉ pravidlรก pre vystuลพenรฉ aย nevystuลพenรฉ murovanรฉ konลกtrukcie, SUTN 2006.
(2)ย ย  ย STN 73ย 1101 Navrhovanie murovanรฝch konลกtrukciรญ, 1981.
(3)ย ย  ย Bellovรก, M.: Spรดsoby zvรฝลกenia รบnosnosti nosnรฝch murovanรฝch stien budov. Betonรกrske dni 2002, Bratislava.
(4)ย ย  ย Bellovรก, M.: Analรฝza vyuลพitia muriva sย maltou pre tenkรฉ ลกkรกry. Murovanรฉ aย zmieลกanรฉ konลกtrukcie, Brno, 2006.
(5)ย ย  ย Bellovรก, M.: Analรฝza parametrov, ovplyvลˆujรบcich รบnosnosลฅ murovanรฝch nosnรฝch stien budov. Betonรกrske dni 2006, Bratislava.
