Montážny postup: Montáž univerzálneho prestupu k turbo a kondenzačnému kotlu
Partneri sekcie:
Správne navrhnutý strešný plášť musí zabezpečovať dostatočnú tesnosť pred zrážkovou vodou a rovnako tak kondenzáciou vodnej pary. Na tento účel sú určené v strešnom plášti poistná hydroizolačná fólia a parozábrana.
Okrem výberu daných fólií a ich správnom osadení je nevyhnutné aj správne vyhotovenie detailov. Napr. pre správne riešenie detailov poistnej hydroizolačnej fólie v oblasti hrebeňa je potrebné vedieť, či bude konštrukcia šikmej strechy zateplená do samého vrcholu hrebeňa alebo sa bude realizovať tepelnoizolačný strop v úrovni klieštin.
Ak sa realizuje konštrukcia ako dvojplášťová a zateplenie je až po hrebeň, je potrebné poistnú hydroizolačnú fóliu preložiť cez vrchol hrebeňa približne 200 mm na obidve strany. V oblastiach silno zaťažených vetrom je vhodné prekrytie hrebeňa prelepiť. Výhoda prekrytia hrebeňa PHI je v tesnosti pred nafúkaním vody, snehu a prachu do konštrukcie.
Info o materiáli
- Univerzálny prestup k turbo a kondenzačnému kotlu vyrobený z Pb/PVC, priemer 125 mm, odolný proti UV žiareniu a poveternostným vplyvom
Univerzálny prestup k turbo a kondenzačnému kotlu
Veľkosť prestupu je potrebné upraviť podľa použitého typu strešnej krytiny. Na potrebný rozmer sa kovová platnička odstrihne nožničkami na plech. Klampiarskymi kliešťami sa na hornej a bočných hranách vytvaruje spätná drážka. Odstráni sa časť strešnej krytiny na mieste, kde sa má prestup osadiť. Prestup sa priloží na latu na uloženie škridly a ceruzkou sa označí jeho poloha. Prestup sa osadí na určené miesto a pripevní cez horné dva rohy kovovej platničky skrutkami s gumovou podložkou do strešnej laty.
Plastový nadstavec sa osádza podľa sklonu strechy, ktorý je vyznačený na jeho okraji. Nadstavec sa položí na plastový prestup. Okolo plastovej časti prestupu sa nalepí tesniaci pás v takej vzdialenosti, aby bol po nalepení prekrytý škridlou. Následne sa uloží škridla. Všetky škridly okolo prestupu sa pripevnia cez predpripravené otvory nekorodujúcimi skrutkami. Nakoniec sa doplní škridla nad prestupom.
Od partnerov ASB
Čo budete potrebovať
- Univerzálny prestup Tondach
- Univerzálny prestup k turbo a kondenzačnému kotlu
- priemer: 125 mm, ks – 91,94 €
- Univerzálny prestup k turbo a kondenzačnému kotlu
- Skrutky s gumenou podložkou
- Skrutka s podložkou
- rozmery: 5 × 110 mm, ks – 2,44 €
- Skrutka s podložkou
- Samolepiace penové tesnenie
- Tesniaci pás úžľabia samolepiaci
- dĺžka: 1 m, ks – 3 €
- Tesniaci pás úžľabia samolepiaci
- Nekorodujúce skrutky
Náradie
- nožnice na plech
- klampiarske kliešte
- ceruzka
- akumulátorový skrutkovač
- odlamovací nôž
Veľkosť prestupu je potrebné upraviť podľa použitého typu strešnej krytiny. Na kovovej platničke sa vyznačí rozmer a nožničkami na plech sa odstrihne prebytočná časť. | Zdroj: Wienerberger

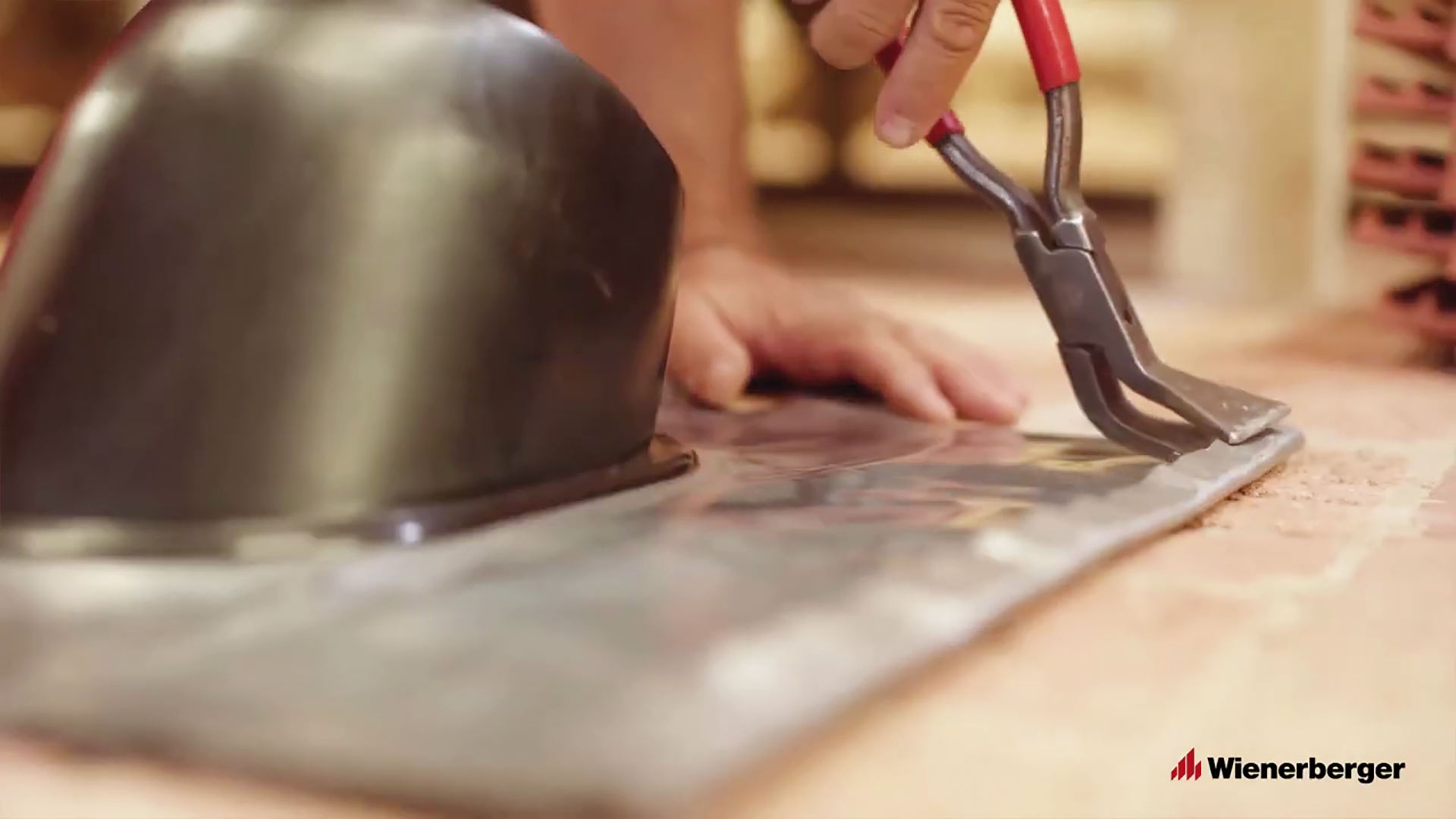

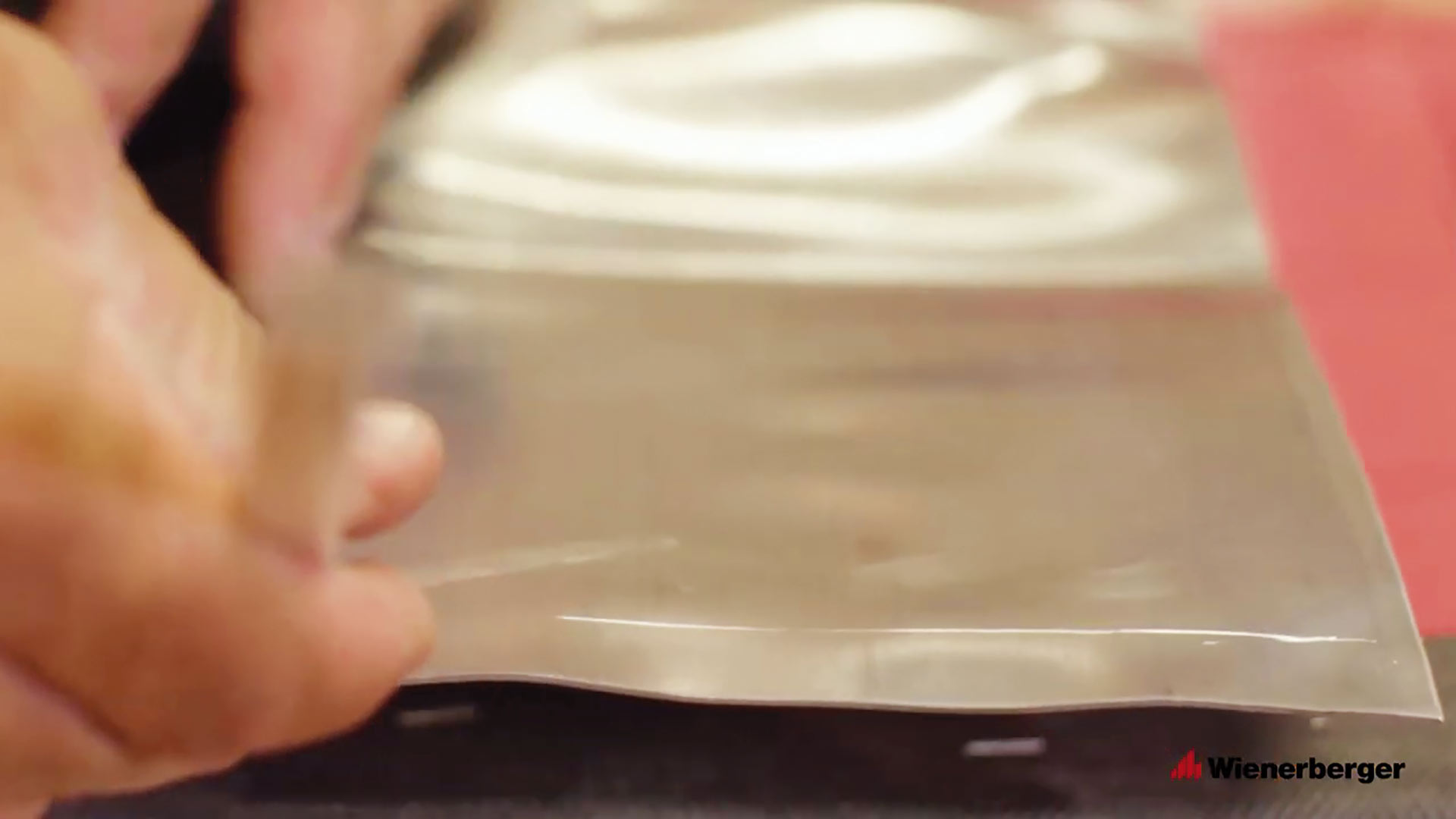

Klampiarskymi kliešťami sa na hornej a bočných hranách kovovej platničky vytvaruje spätná drážka. | Zdroj: Wienerberger

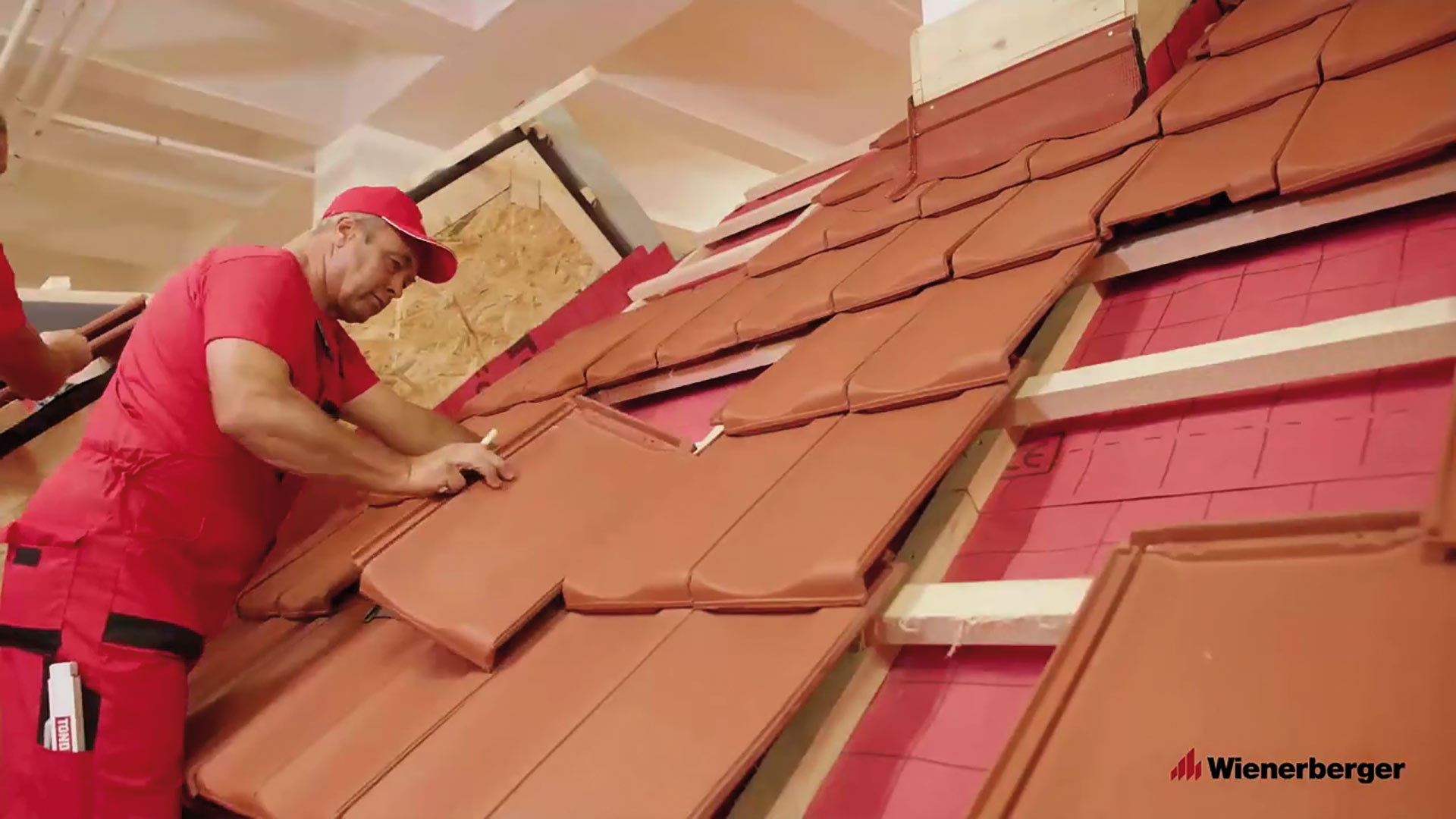

Na mieste osadenia univerzálneho prestupu sa odstráni časť strešnej krytiny. | Zdroj: Wienerberger

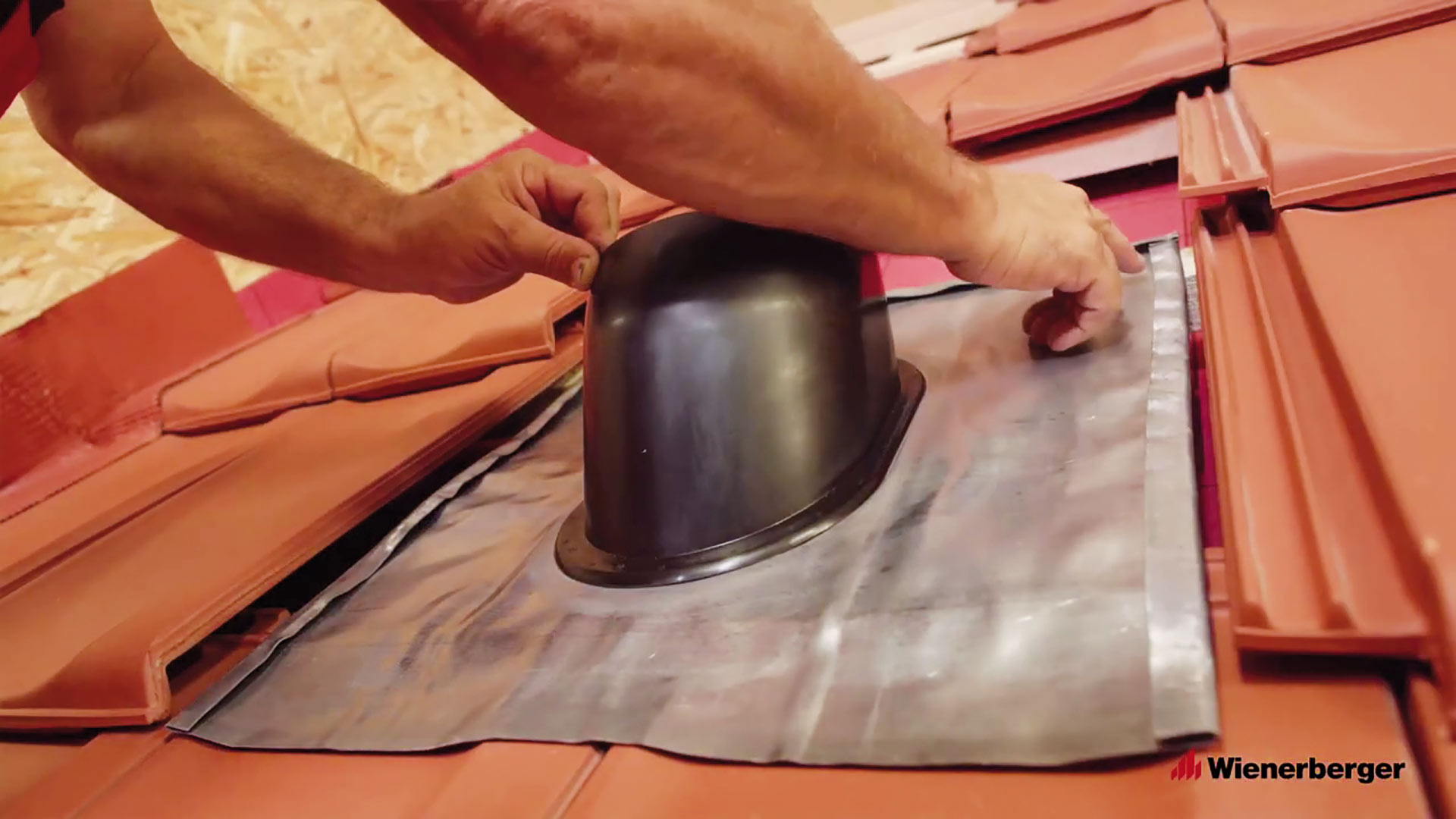

Prestup sa priloží na strešnú latu a ceruzkou sa označí jeho poloha. Prestup sa osadí na určené miesto. | Zdroj: Wienerberger

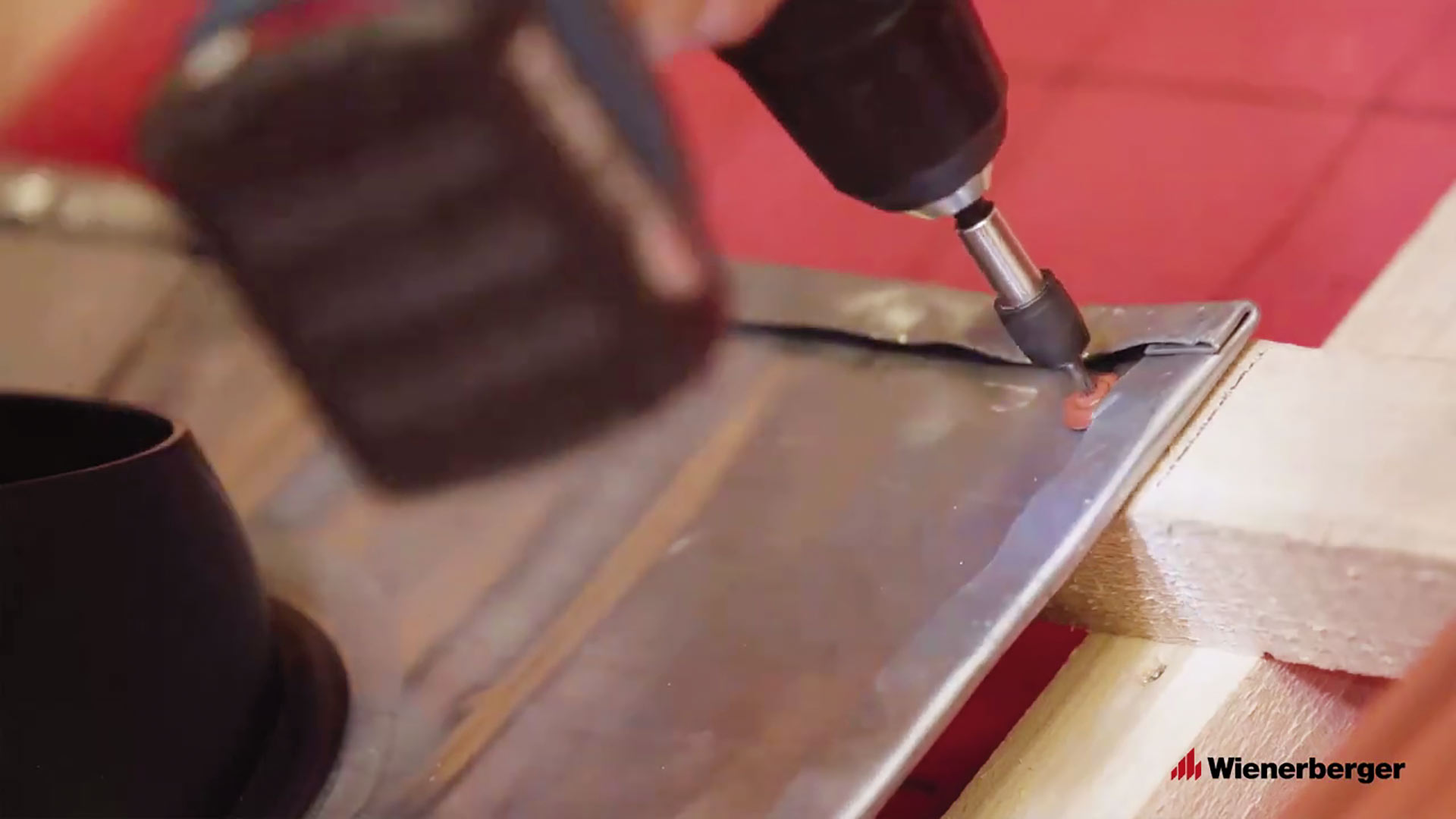

Kovová platnička prestupu sa v mieste horných rohov pripevní na strešnú latu skrutkami s gumovou podložkou. | Zdroj: Wienerberger

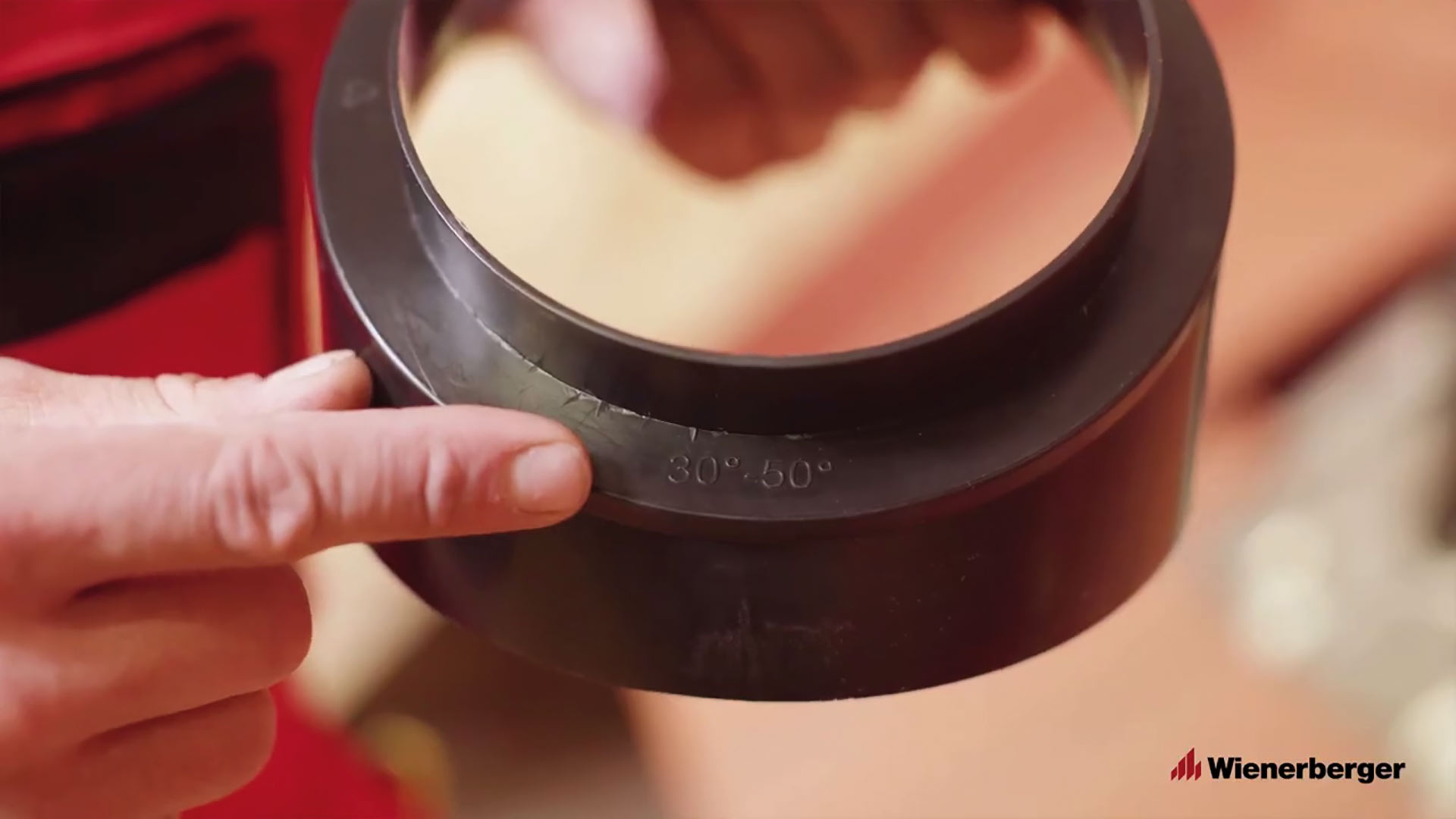

Plastový nadstavec sa osádza podľa sklonu strechy, ktorý je vyznačený na jeho okraji. | Zdroj: Wienerberger

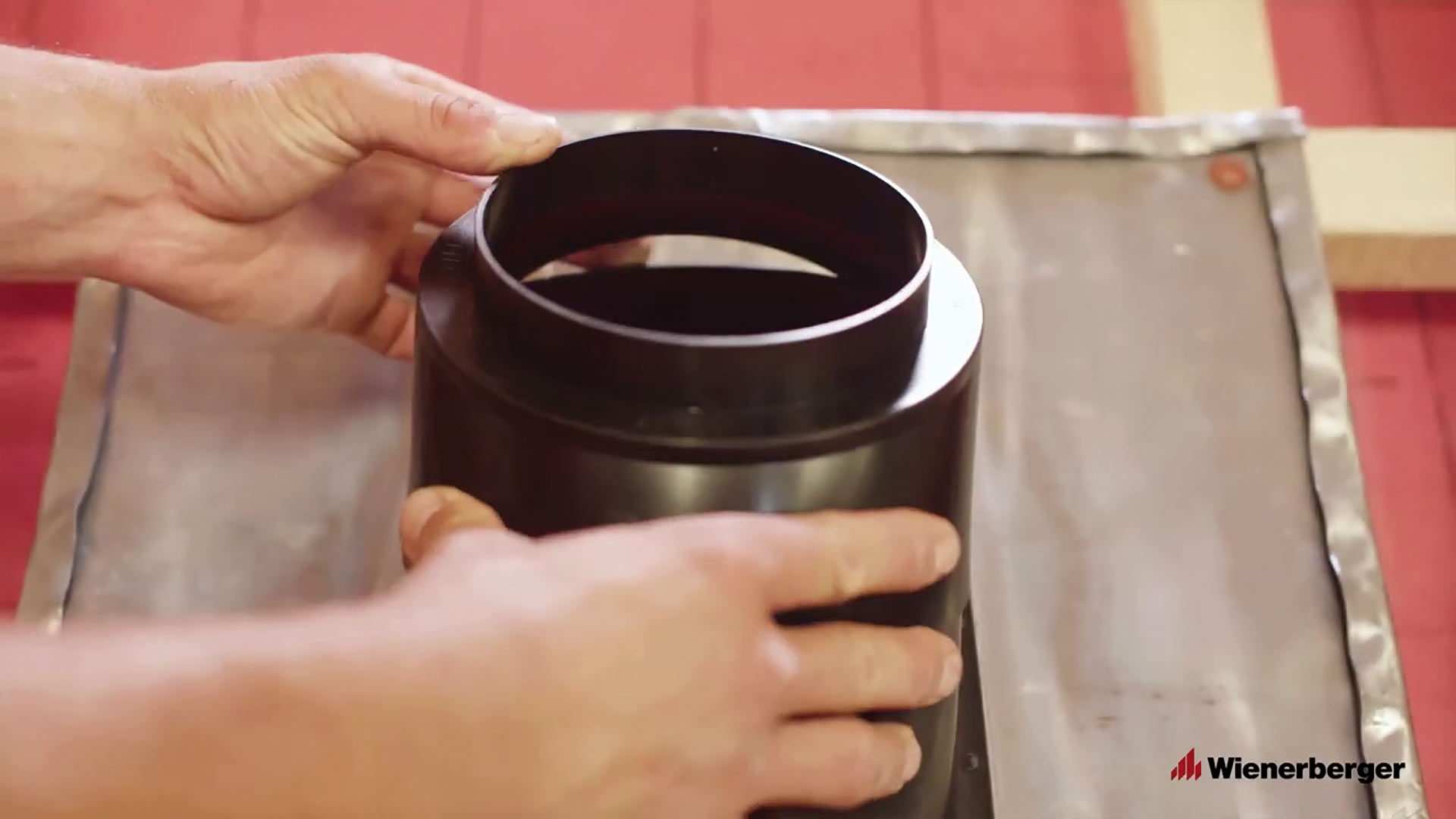

Nadstavec sa položí na plastový prestup otočený podľa sklonu strechy. | Zdroj: Wienerberger

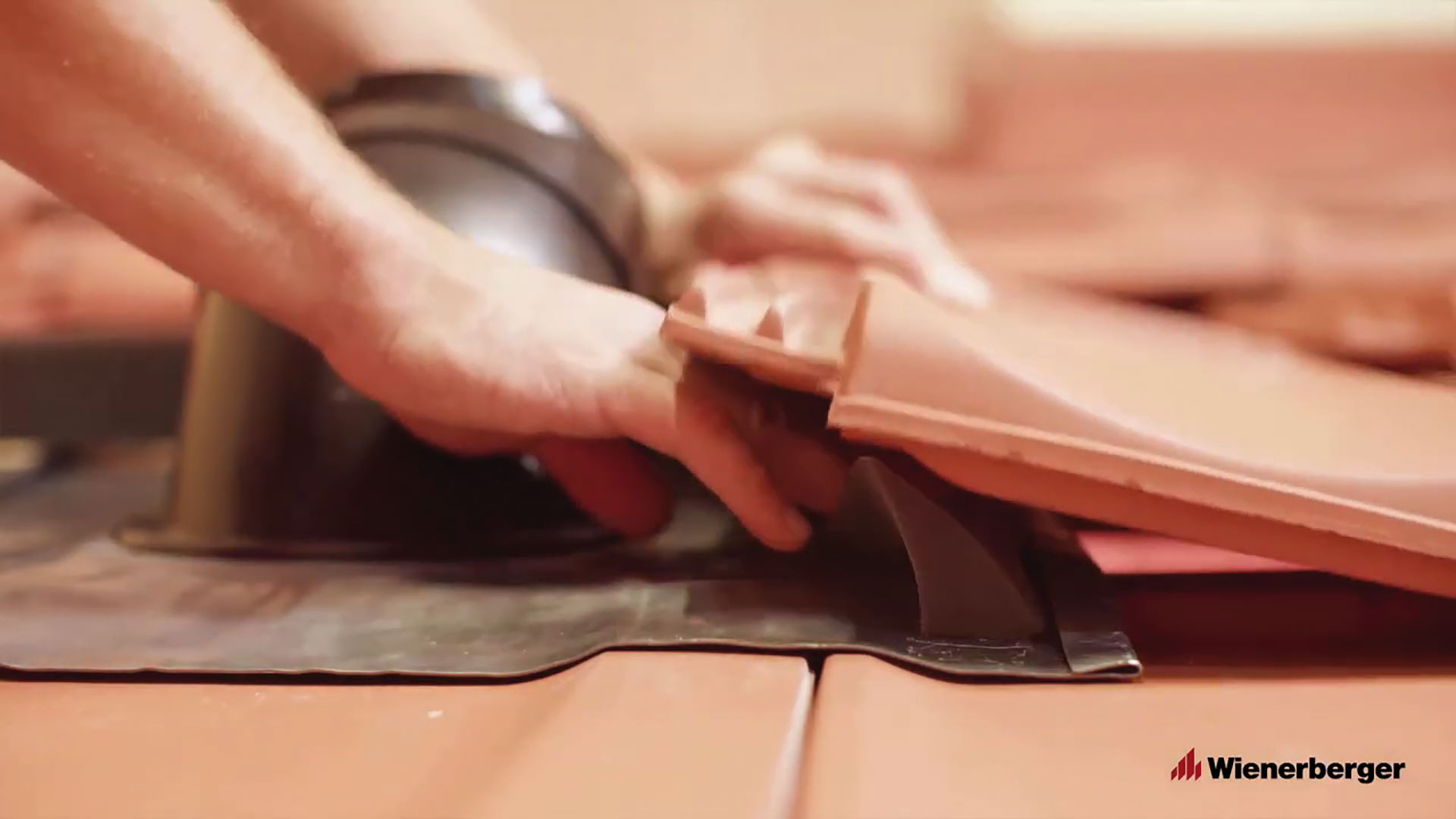

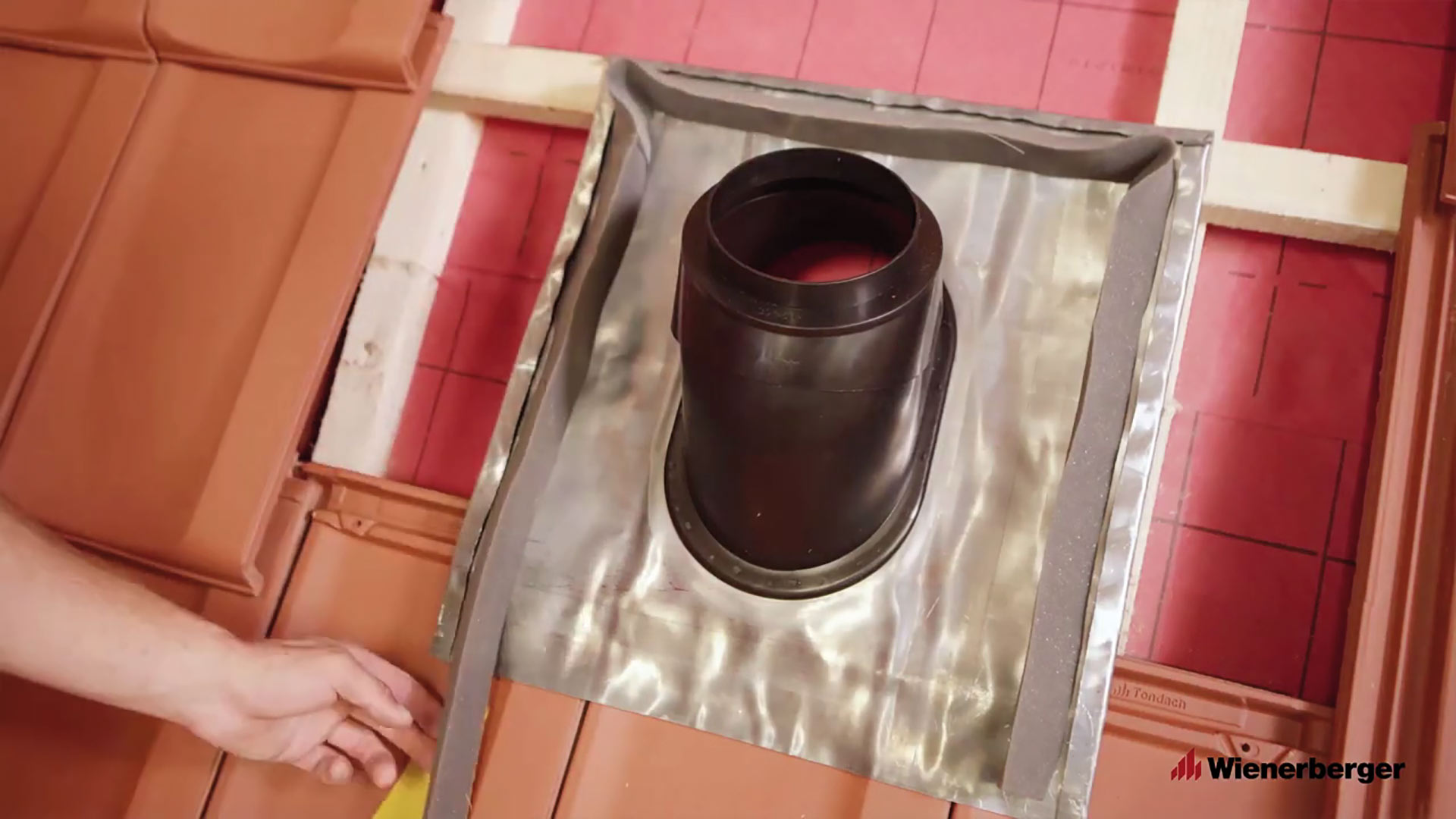

Okolo plastovej časti prestupu sa na okraj nalepí samolepiaci tesniaci pás v takej vzdialenosti, aby bol po nalepení prekrytý škridlou. Zo spodnej strany tesniaceho pásu sa odstráni krycí papier a pás a dôkladne pritlačí na prestup. Pri napájaní pásu je potrebné jednotlivé kusy vzájomne prekryť. | Zdroj: Wienerberger
Z obidvoch strán prestupu sa uloží škridla. | Zdroj: Wienerberger

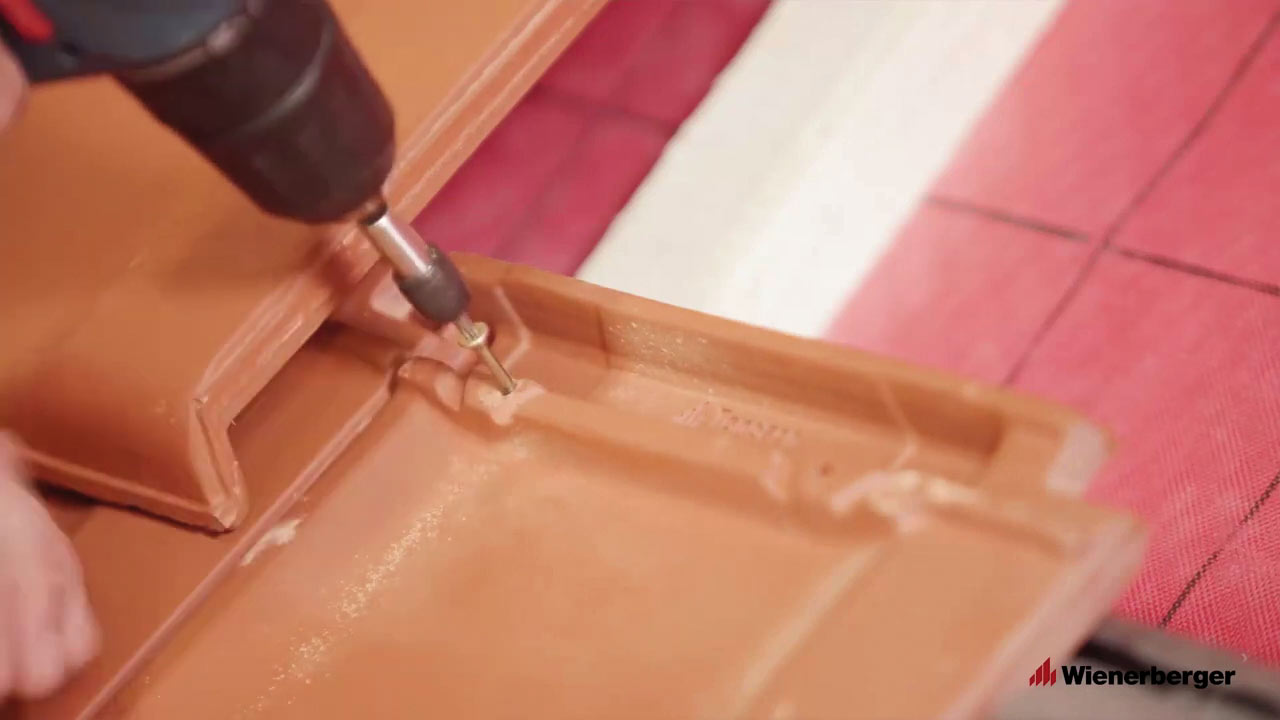

Všetky škridly okolo prestupu sa pripevnia cez predpripravené otvory nekorodujúcimi skrutkami. | Zdroj: Wienerberger

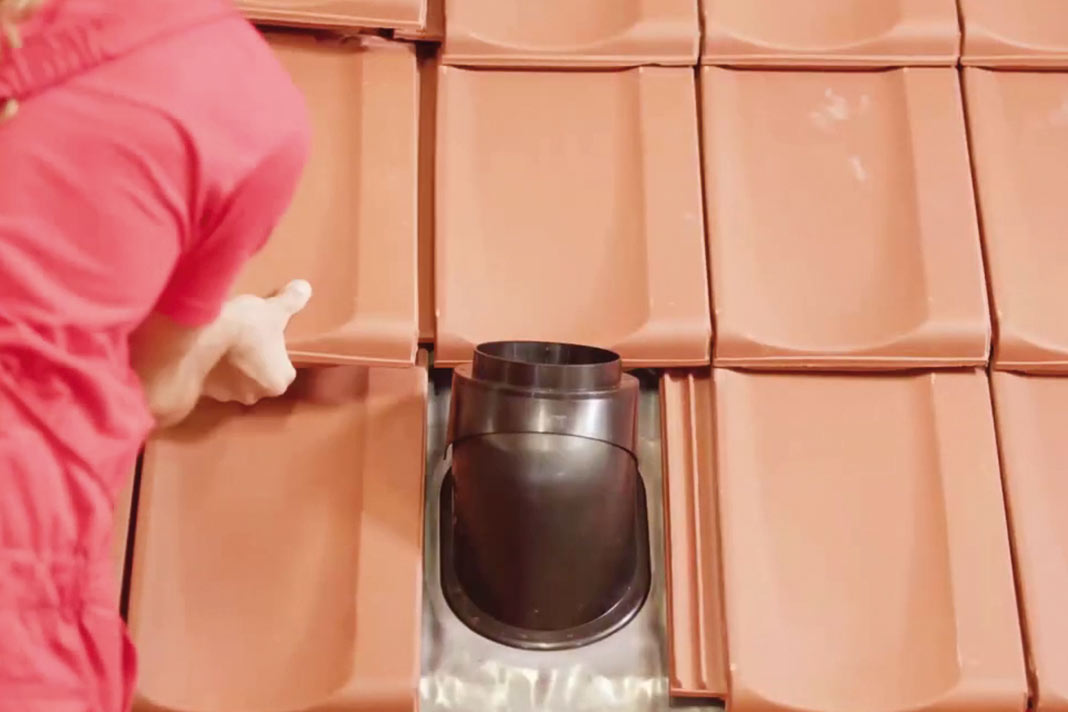

Po osadení prestupu a škridly na jeho bočné strany sa škridla doplní aj nad prestup. | Zdroj: Wienerberger
TEXT: spracované z podkladov firmy Wienerberger
FOTO: Wienerberger
