Montážny postup: Montáž trojzložkového komínového systému – 2. časť
Partneri sekcie:
Tesný trojzložkový komínový systém s prívodom vzduchu cez medzeru medzi tvárnicou a tepelne izolovanou izostatickou tenkostennou keramickou vložkou. Vhodný pre všetky palivá s teplotou spalín do 400 °C; bez mriežky v päte komína, vhodný pre stavby s rekuperáciou.
Komínový systém sa skladá z ľahkých betónových tvárnic s brúsenou styčnou škárou, izostatických keramických tenkostenných vložiek obalených do tepelnej izolácie a vystreďovacích prvkov. Montáž komínového systému treba realizovať podľa montážneho návodu.
Pred začatím montáže musí byť známa výška, umiestnenie aj orientácia komínových dvierok a ďalších čistiacich a revíznych otvorov, rovnako ako výška a orientácia miesta na pripojenie spotrebiča. Zároveň sa pred začatím montáže musí preveriť, či umiestnenie všetkých otvorov zodpovedá požiadavkám noriem a predpisov. Podrobný postup montáže bol uverejnený v Stavebných materiáloch č. 3/2024.
Táto časť je venovaná úprave komína nad strechou. Komín nad strechou a v ochladzovanej časti je nevyhnutne zatepliť 50 mm vrstvou nehorľavej izolácie z minerálnej vlny. Určite nie je vhodné na tento účel použiť EPS, XPS alebo iný horľavý materiál. Ukončenie zateplenia komína je potrebne zakončiť na úrovni poslednej tvárnice, aby sa zachovala privetrávacia medzere pod krycou doskou po celom obvode v plnej šírke.
Ukončenie komína nad strechou sa môže realizovať z betónových segmentov s povrchovou úpravou vzhľadu červených tehál. Skladobná výška jedného segmentu je 7,5 cm. Vyrába sa pre jednoprieduchové komíny do priemeru 20 cm vrátane variantu s pridruženou šachtou a postupne sa zavádza aj pre dvojprieduchové komíny. Základná dodávka sa realizuje formou súpravy na jednej palete. Súprava obsahuje diely pre kompletnú 1 m výšky komína.
Ak sa bude realizovať kónické vyústenie komína (komínová hlava), pred jeho osadením sa musí osadiť krycia doska. Zmeria sa, o koľko je potrebné skrátiť poslednú vložku, a nanesie sa tmel do hrdla spodnej vložky. Osadí sa posledná vložka a na vložku sa nasunie kónus.
Statické zabezpečenie komína
Pri prestupe komína cez strešný plášť je potrebné realizovať jeho statické zabezpečenie. Komín je potrebne každé približne 4 bm výšky zabezpečiť proti vybočeniu. Ako zabezpečenie proti vybočeniu sa považuje aj prechod stropnou konštrukciou. Na bočné zabezpečenie v oblasti krovu je možné použiť kotviaci prvok do krovu. Tento prvok je možné umiestniť nad, pod alebo medzi krokvy.
Na prípadné statické zabezpečenie voľne stojacich komínov, vyšších nadstrešných častí a pod. je možné do otvorov v rohoch tvárnic vložiť výstuž a zaliať zálievkovou maltou. V ponuke je súprava výstužných tyčí na vystuženie komína v nadstrešnej časti. Tieto sa odporúča použiť, ak komín presahuje rovinu strechy viac ako 1 m.
Od partnerov ASB
Čo budete potrebovať
- Komínový systém Schiedel UNI SMART
- základná súprava obsahuje:
- kónické vyústenie,
- čelná doska,
- revízny uzáver na pevné palivá,
- tesniaca súprava na dvierka,
- špongia,
- vyhladzovač škár,
- škárovací tmel FM RAPID,
- komínové dvierka,
- krídlo kondenzačných dvierok,
- rám kondenzačných dvierok,
- čelná doska pre blower door test.
- základná súprava obsahuje:
- Tenkovrstvová malta na spájanie brúsených tvárnic
- Tmel
- P270
- Presné komínová tvárnice s povrchovou úpravou vzhľadu červených tehál
- Komínová tvárnica FINAL
- výška: 75 mm
- Komínová tvárnica FINAL
- Tepelnoizolačné dosky
- Sklotextilná mriežka
- Omietka
- Tesniaci pás
- napr. Wakaflex
- Komínová hlava
- SCHIEDEL UNI PLUS*** Final
Náradie
- uhlová brúska
- aplikačná pištoľ
- vodováha
- špachtľa
- kladivo
- meter
- aplikačná pištoľ

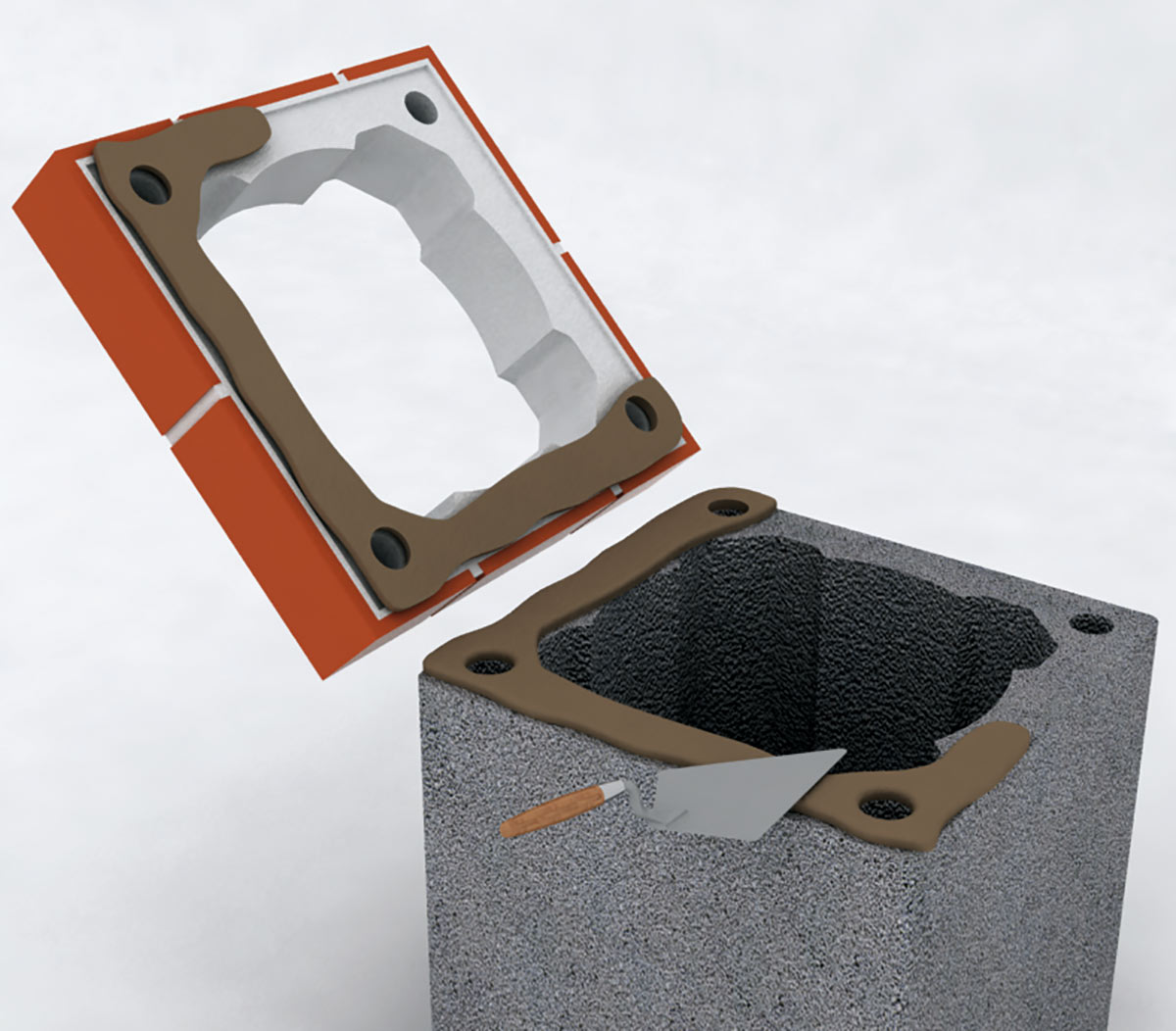

Na očistený a navhlčený horný povrch poslednej komínovej tvárnice sa nanesie špachtľou vrstva tenkovrstvej malty. Malta sa nanesie aj na spodnú stranu prvku komínovej tvárnice so vzhľadom červených tehál (betónový segment). Malta nesmie upchať otvory pre prípadnú výstuž ani napadať do vnútra tvárnice. | Zdroj: Schiedel

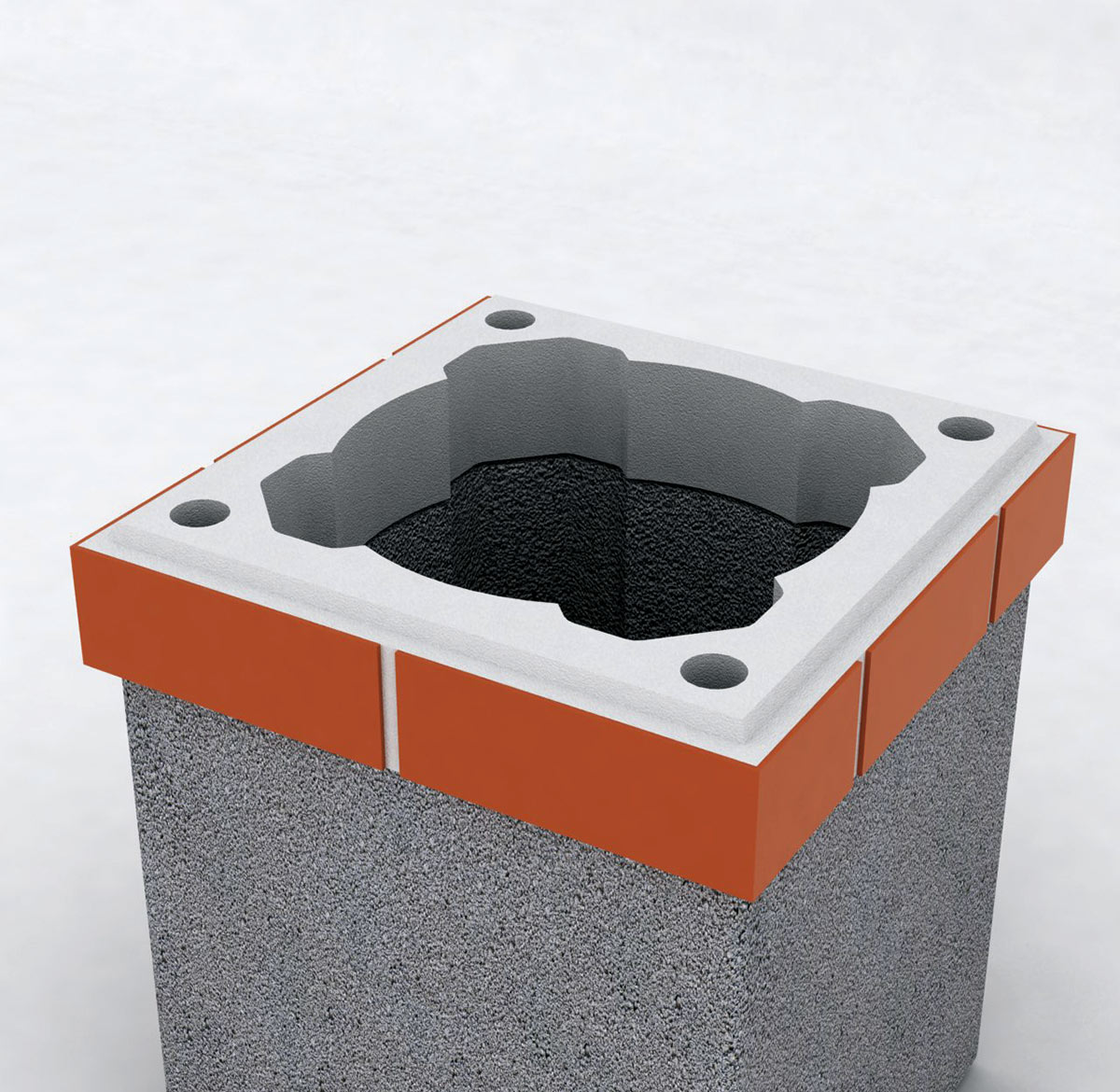

Betónový segment sa otočí a položí na tvárnicu. Na hornú hranu betónového segmentu sa nanesie tenkovrstvová malta. Malta sa nanesie aj na spodnú hranu prvku ukončenia komína a položí sa na už osadený prvok. Po položení ďalšieho prvku sa malta nesmie vytlačiť do vnútra tvárnice ani nesmie upchať otvory pre prípadnú výstuž. | Zdroj: Schiedel

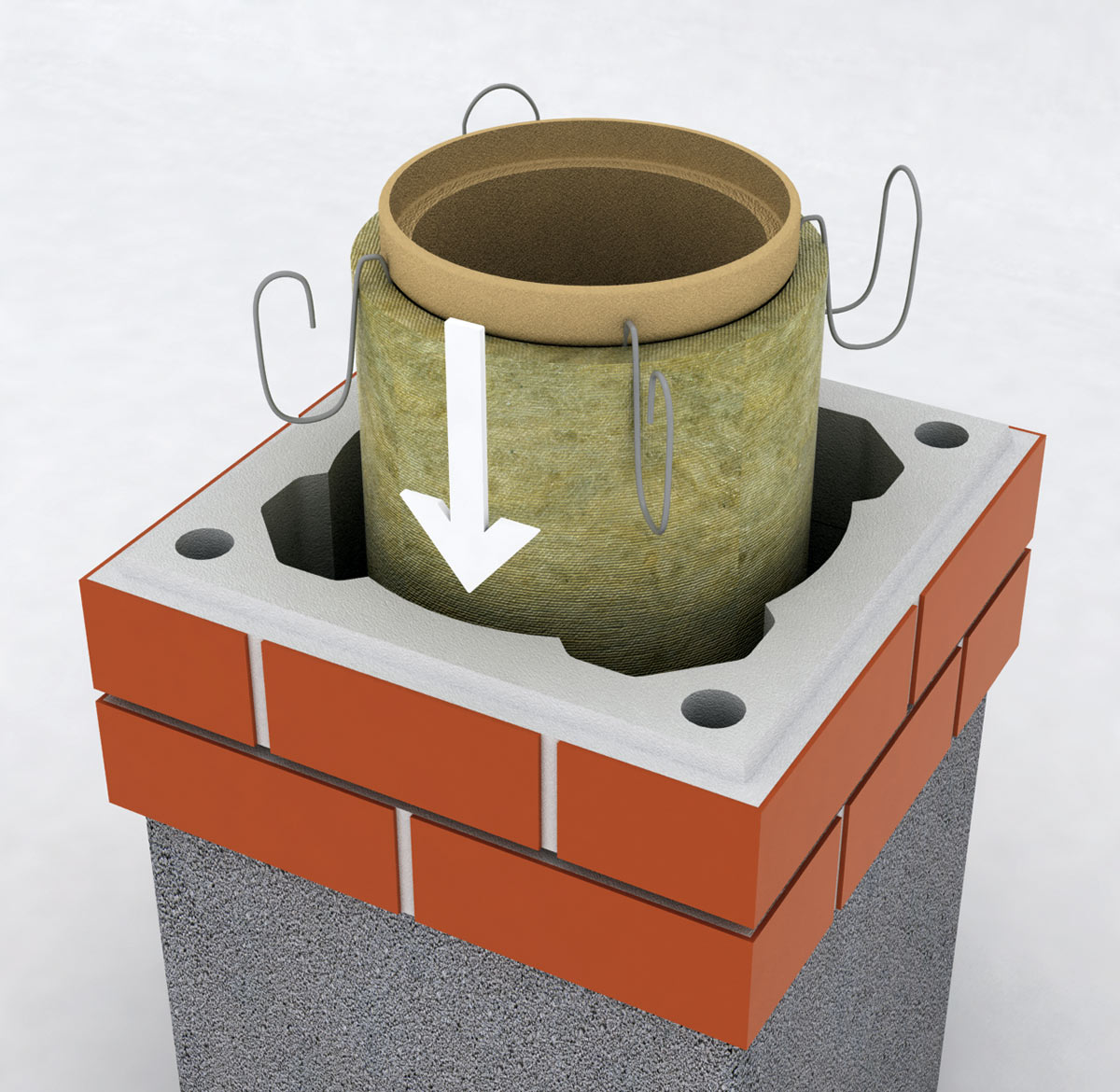

Do priestoru, ktorý vznikne, sa osadí keramická vložka s návlekom a dištančným prvkom. Na očistené hrdlo keramickej vložky sa nanesie škárovací tmel. Spodná časť vložky sa očistí, vložka sa osadí a zatlačí do tmelu. Perá dištančného prvku smerujú do rozšírených častí otvoru v tvárnici. Segmenty ukončenia komína nad strechou sa uložia do požadovanej výšky. | Zdroj: Schiedel

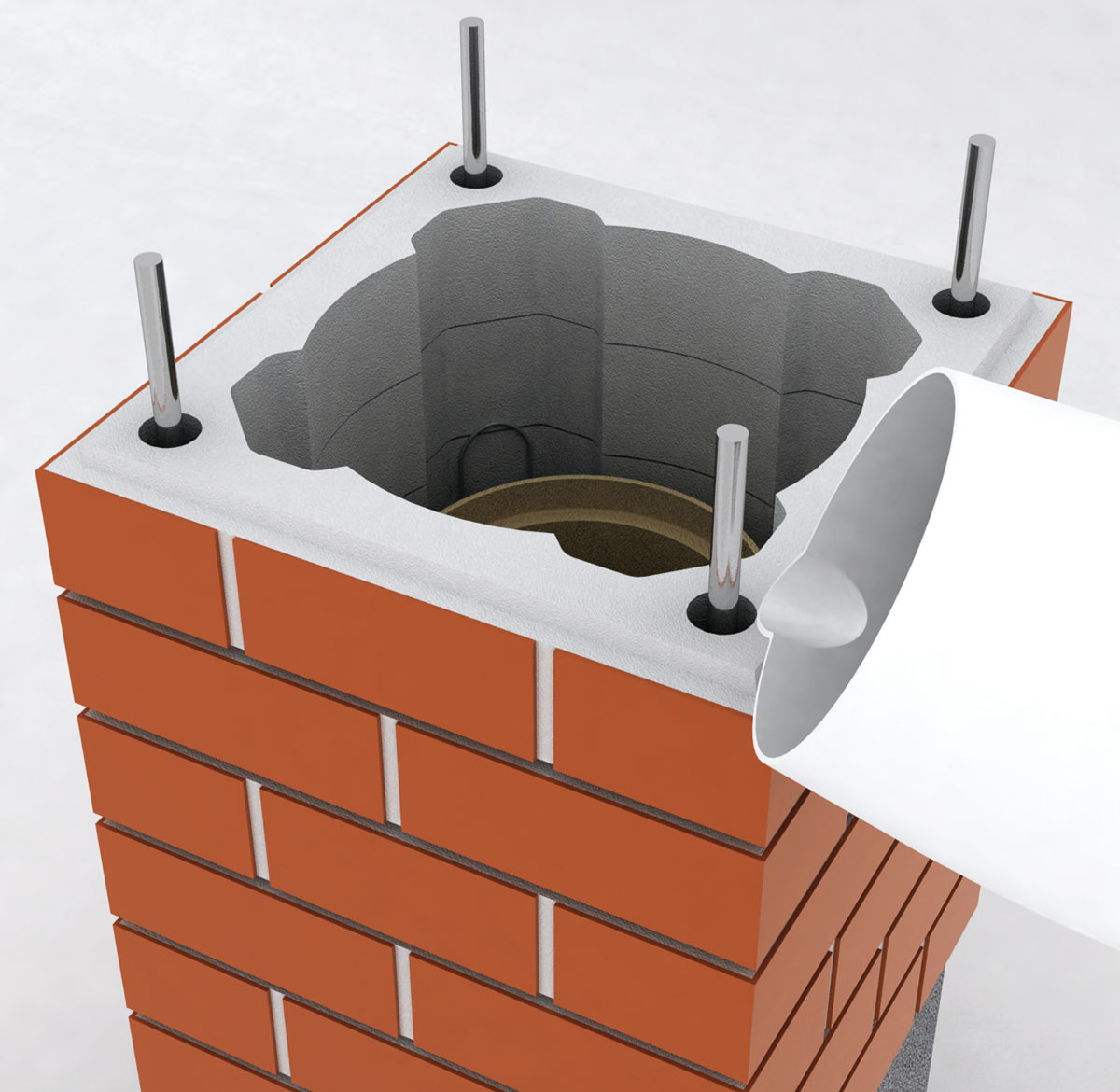

Po osadení posledného prvku komínovej hlavy sa vložia do rohových otvorov prúty oceľovej výstuže a zalejú sa zálievkovou maltou. Presah závitových tyčí nad prvkom ukončenia komína nad strechou má byť 90 mm. | Zdroj: Schiedel
Lepidlo sa celoplošne nanesie na tepelnoizolačnú dosku, ktorá musí byť z nehorľavého materiálu triedy A reakcie na oheň. EPS, XPS nie je dovolené použiť! | Zdroj: Schiedel

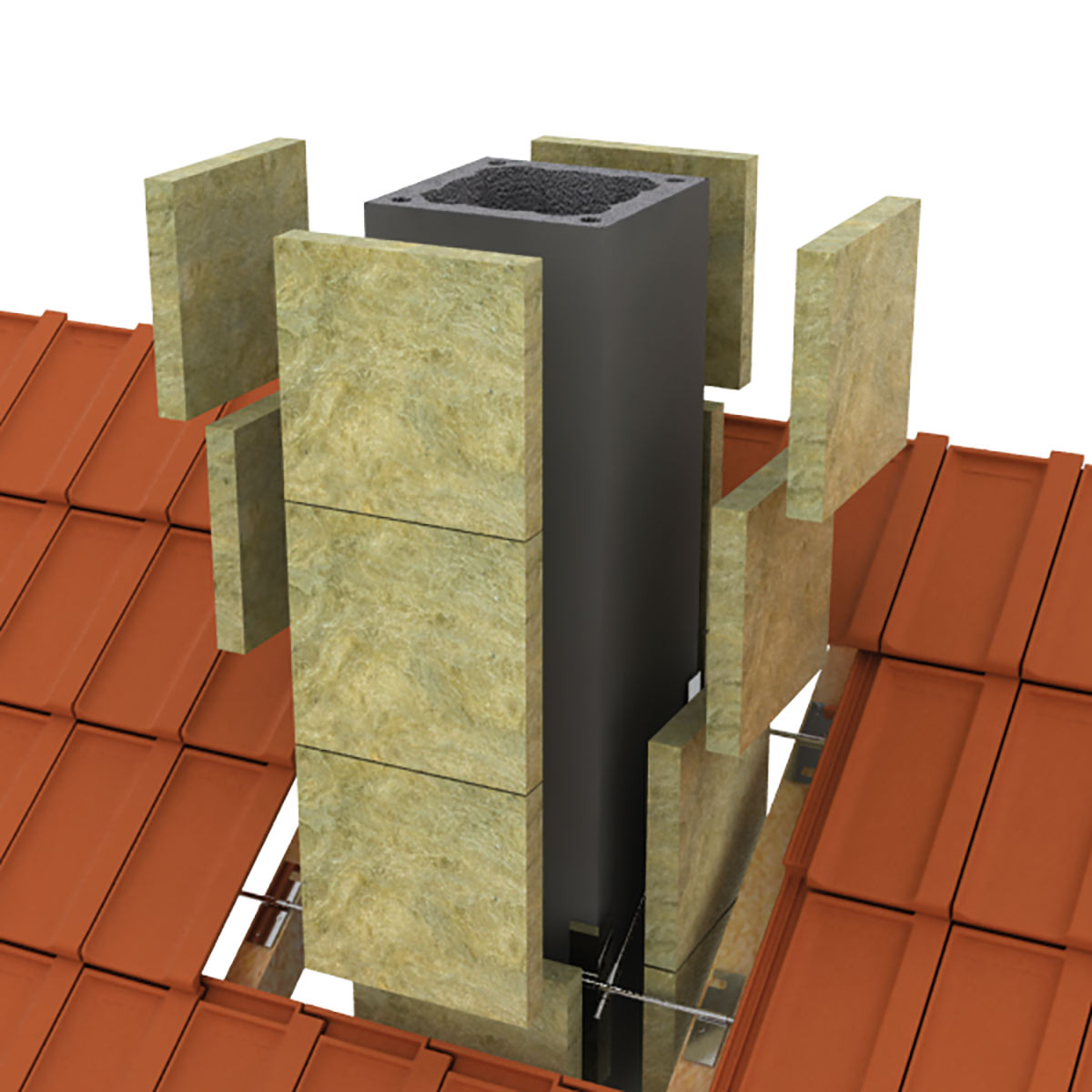

Tepelnoizolačná doska sa nalepí na komínové tvárnice. Postupne sa nalepia jednotlivé tepelnoizolačné dosky po celom obvode komína. Tepelnoizolačné dosky sa nesmú kotviť do komínového telesa rozperkami. | Zdroj: Schiedel

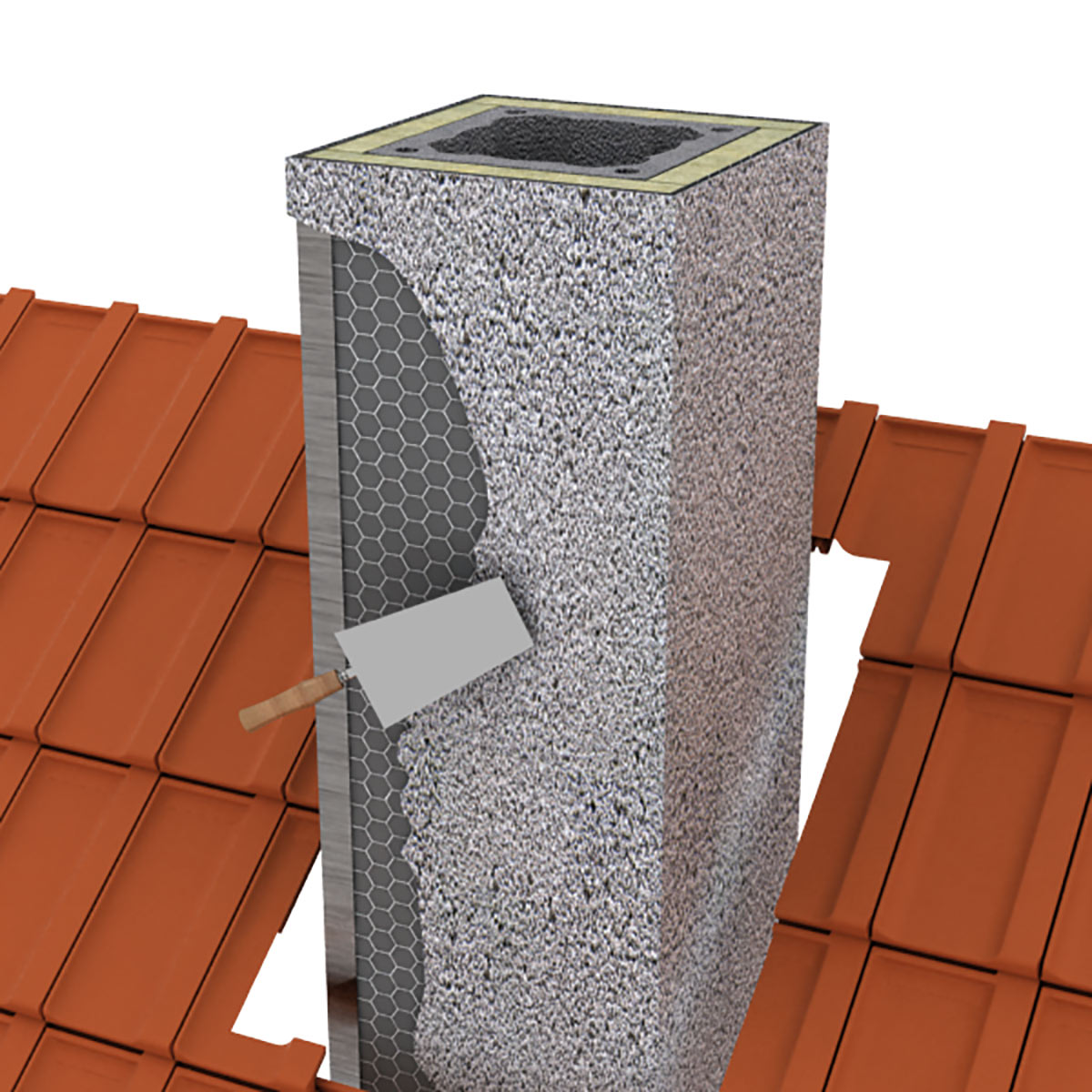

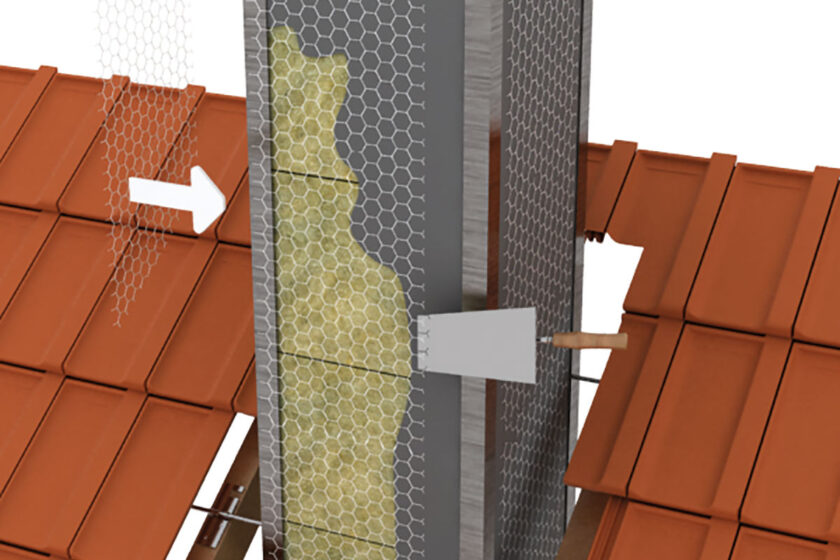

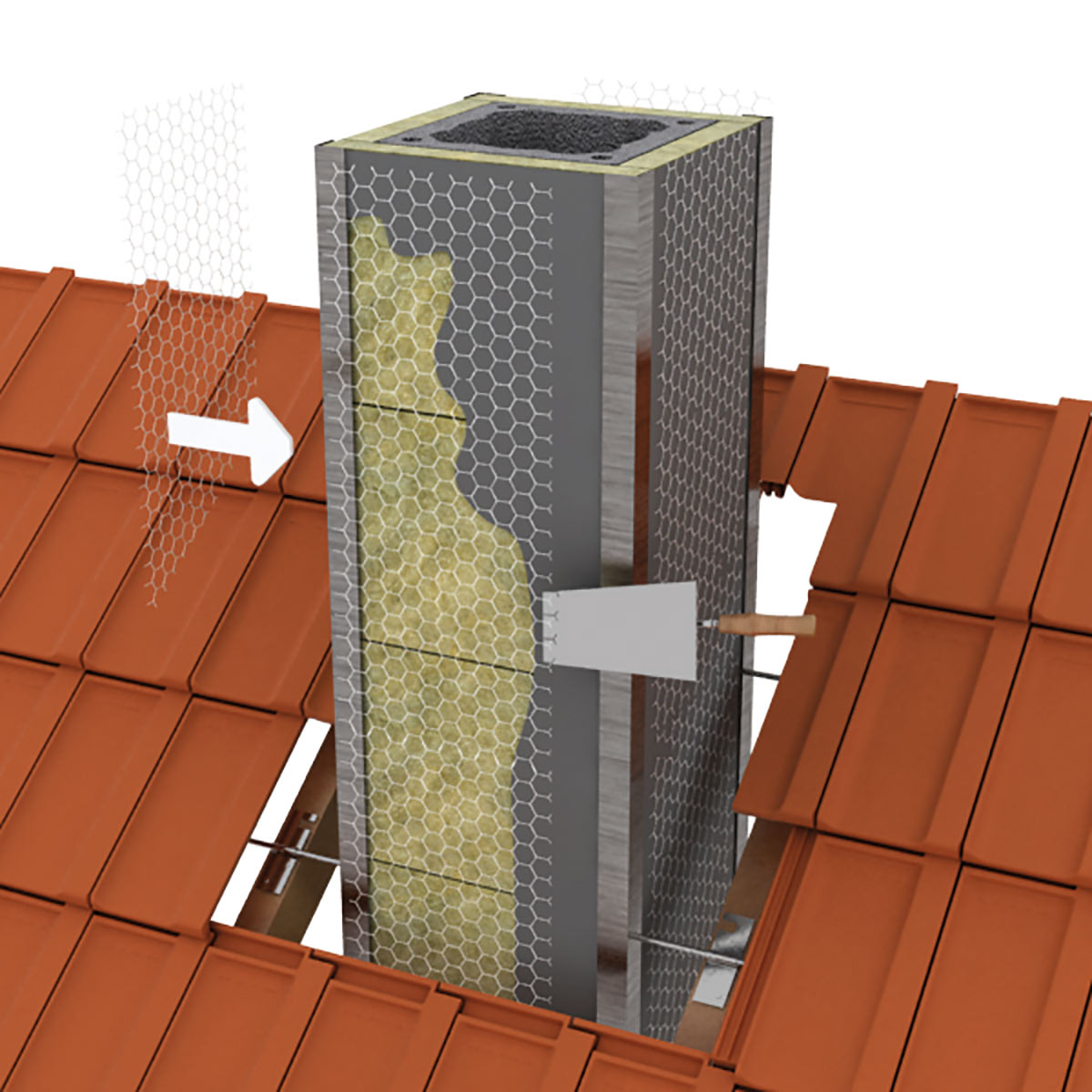

Na povrch tepelnoizolačných dosiek sa nanesie lepidlo. Do vrstvy lepidla sa vtlačí sieťka a čo najskôr sa komínové teleso omietnie. | Zdroj: Schiedel

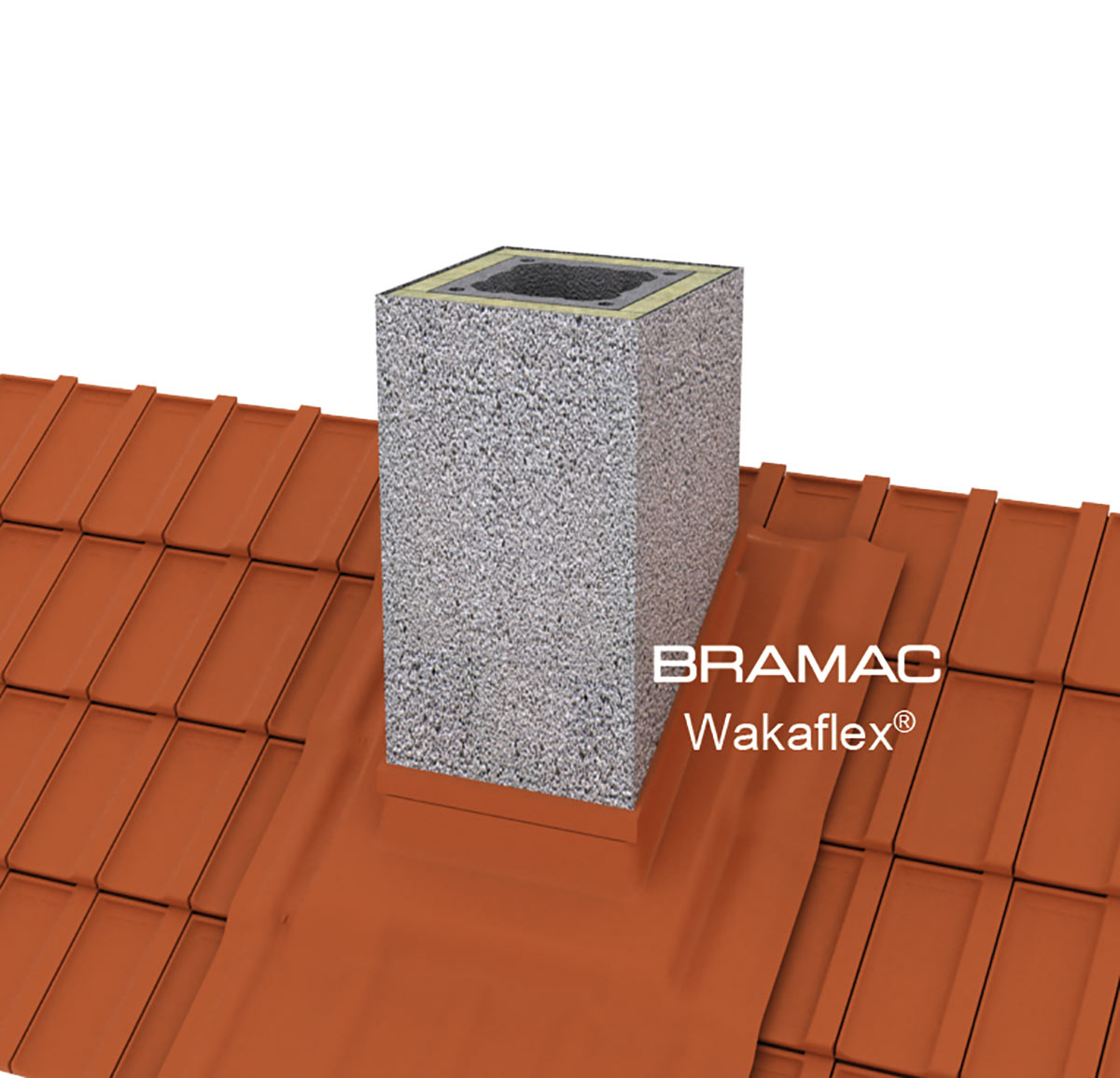

Priechod komína cez strechu sa utesní vhodným materiálom – plastickým a tvarovateľným pásom s vložkou z hliníkovej fólie (napr. Wakaflex) vo farbe strešnej krytiny. Nesprávne oplechovanie a použitie nesystémových riešení má za následok zatekanie do strechy. | Zdroj: Schiedel

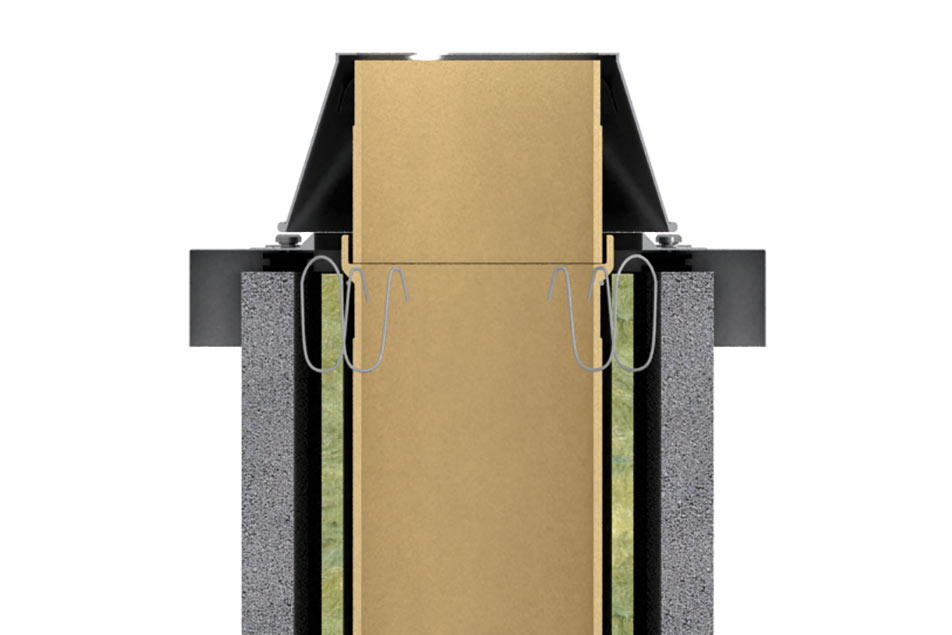

Všetky povrchové úpravy nadstrešnej časti (omietka, zateplenie, obklad, oplechovanie a pod.) sa musia ukončiť s hornou hranou poslednej tvárnice, aby sa zachovala privetrávacia medzera pod krycou doskou po celom obvode v plnej šírke. Minimálna vzdialenosť medzi vonkajším okrajom povrchovej úpravy a hranou krycej dosky musí byť min. 30 mm. Izolačný návlek na vložke má končiť na hrane poslednej tvárnice a zároveň treba osadiť dištančné prvky. | Zdroj: Schiedel

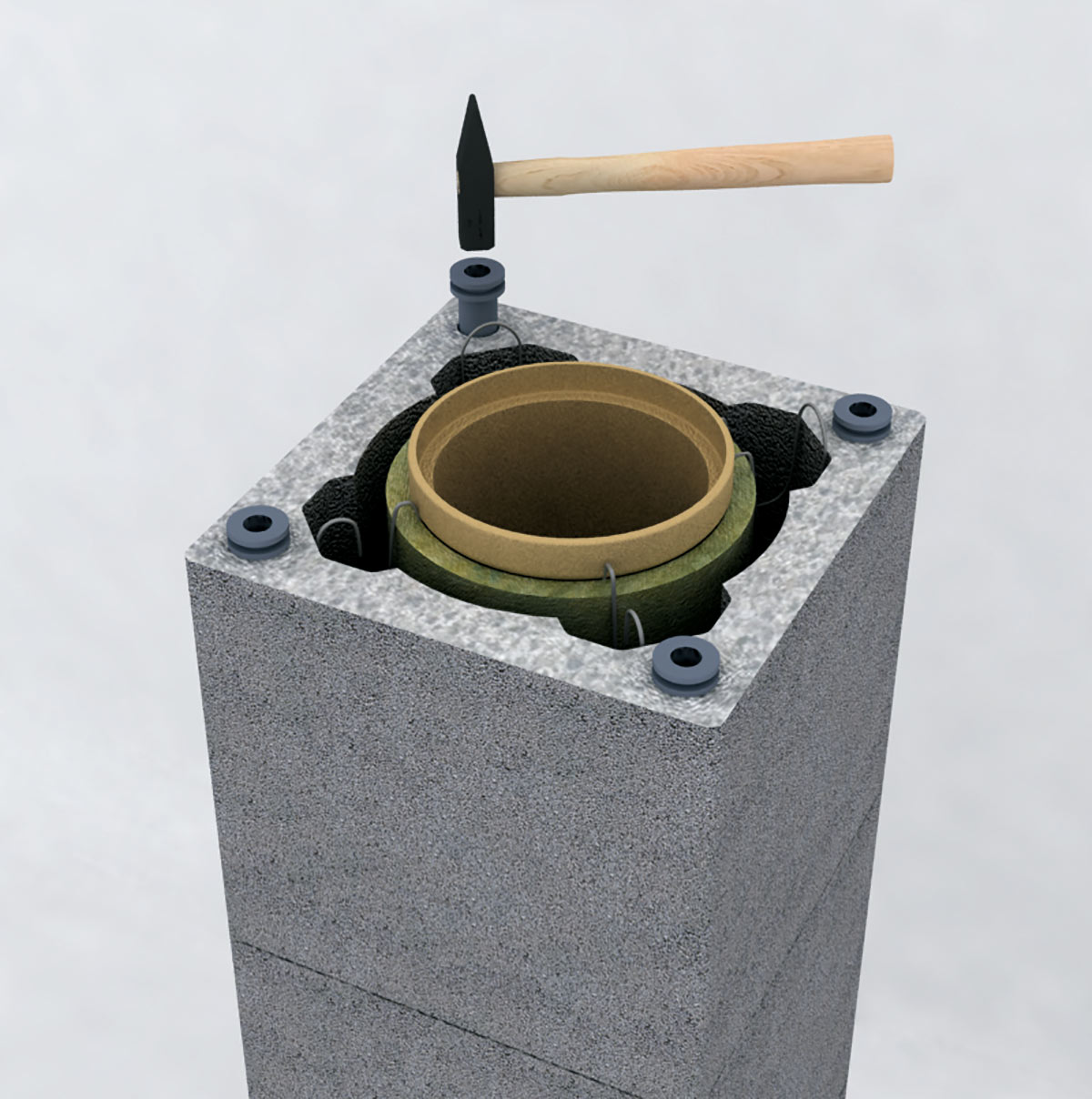

Do otvorov v rohoch komínovej tvárnice sa osadia rozperky na pripevnenie krycej dosky. Ak sa realizuje vystuženie komínového telesa, kotví sa krycia doska k závitovým tyčiam. Presah tyčí nad tvárnicou ma byť 90 mm. | Zdroj: Schiedel

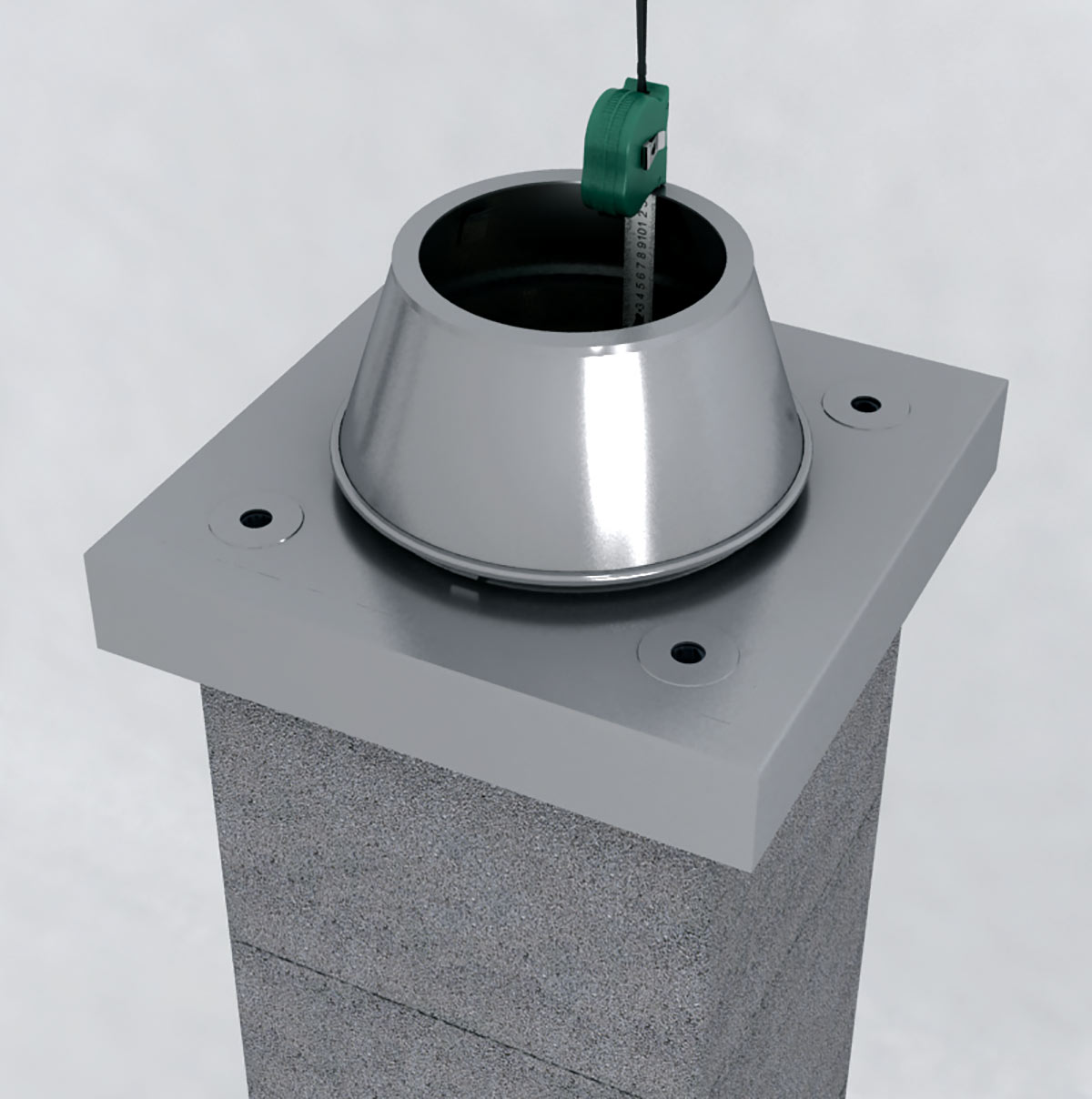

Osadí sa krycia doska, na dosku sa položí kónus. Od hrdla predposlednej vložky po horný okraj kónusu sa odmeria dĺžka. Posledná vložka sa skráti uhlovou brúskou podľa nameranej dĺžky. | Zdroj: Schiedel

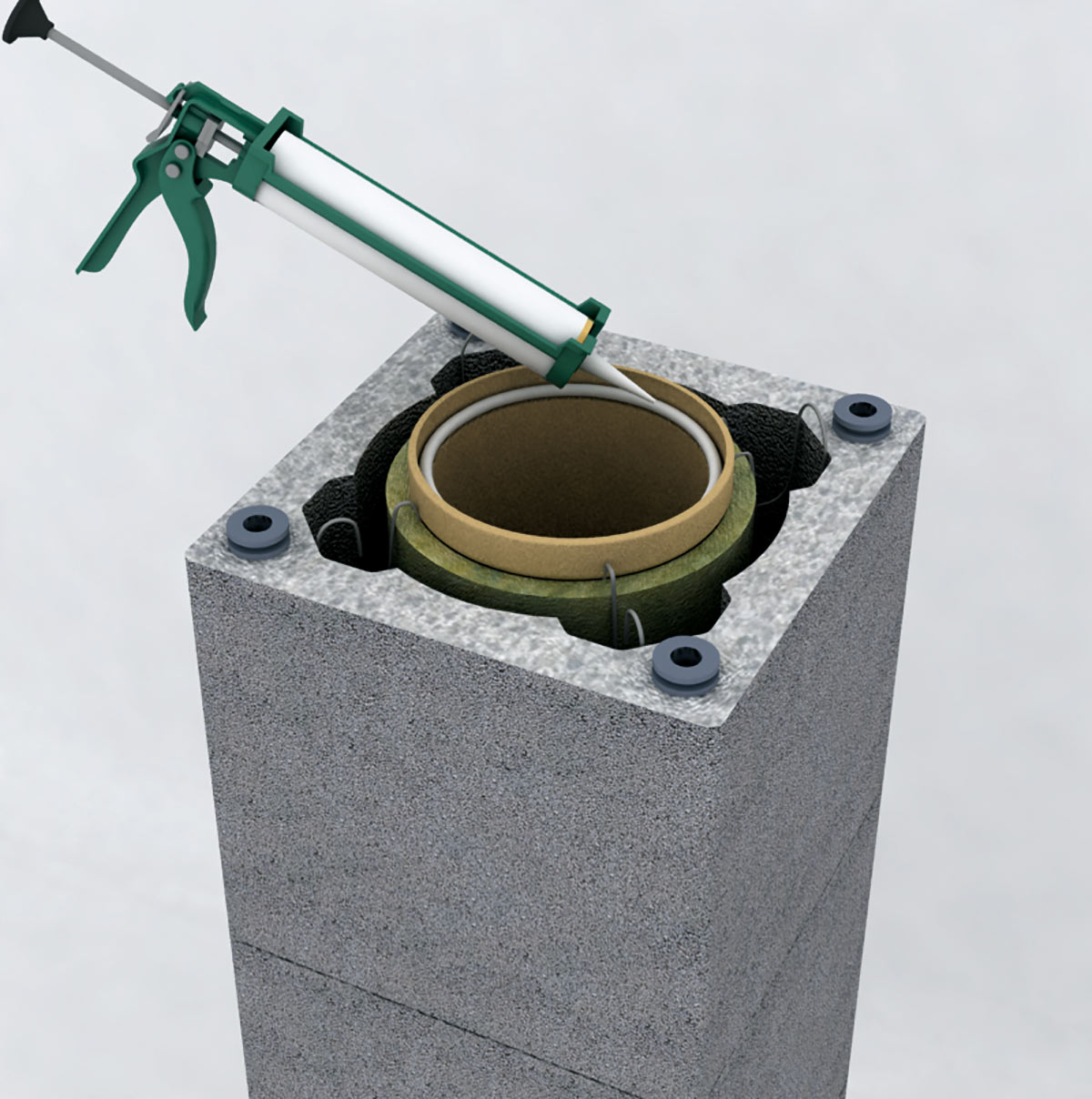

Do očisteného hrdla vložky sa nanesie v dostatočnom množstve škárovací tmel. | Zdroj: Schiedel

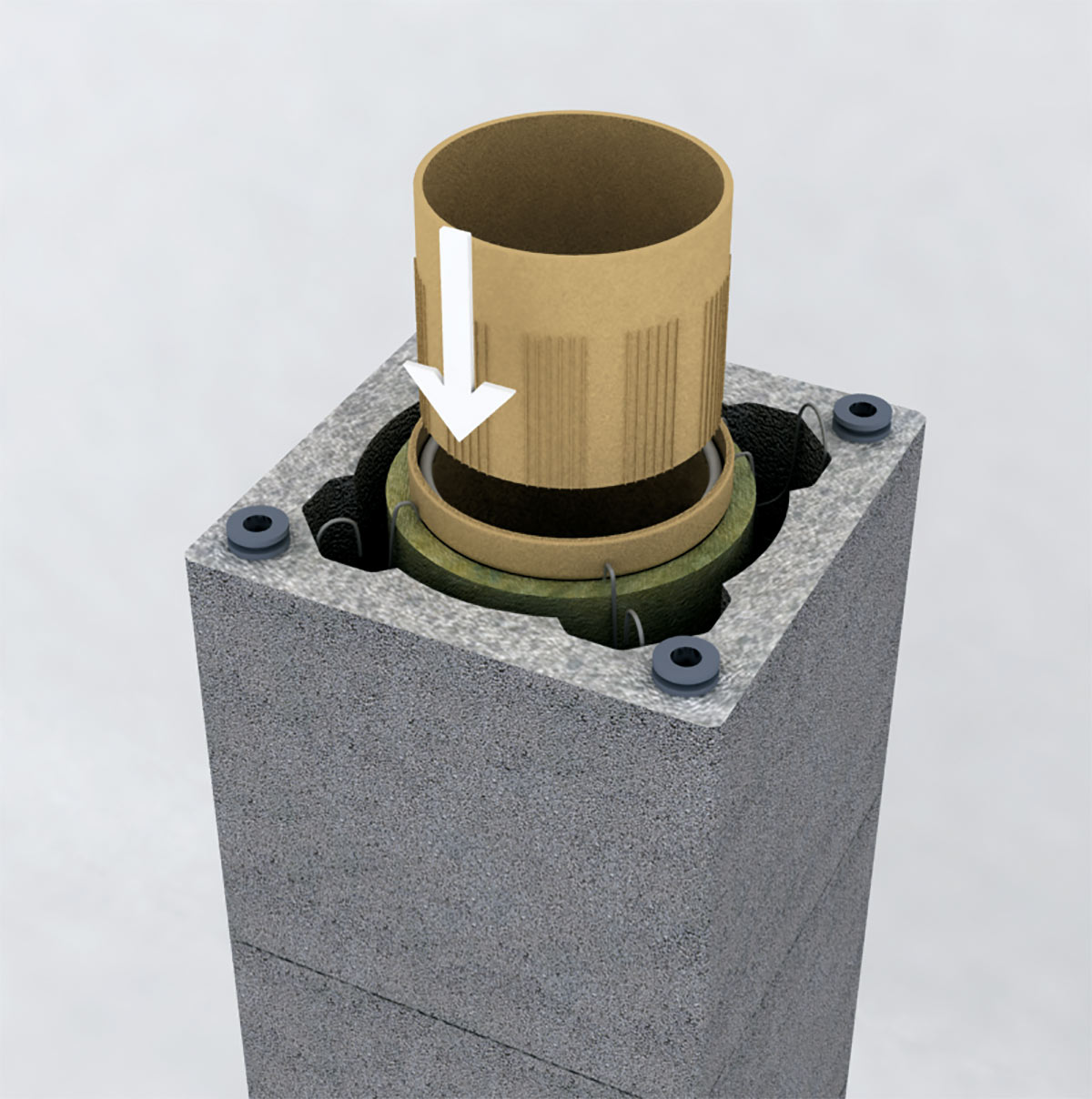

Skrátená komínová vložka (bez tepelnej izolácie) sa zo spodnej strany očistí a osadí. Odrezaný koniec komínovej vložky smeruje nadol, hladký koniec vložky hore. Spoj vložiek sa vyhladí. | Zdroj: Schiedel

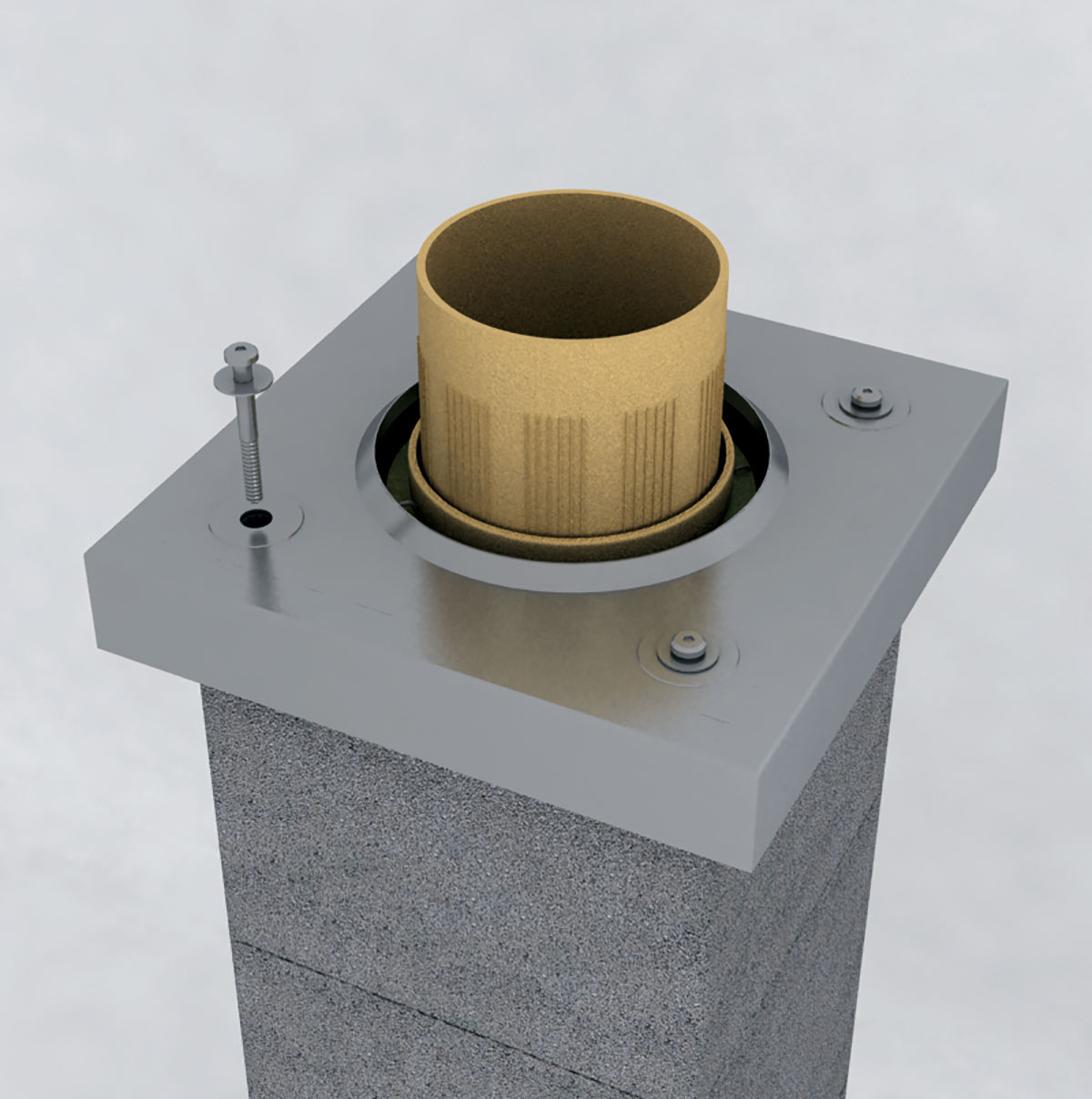

Krycia doska sa zabezpečí skrutkami (skrutky a podložky sú súčasťou dodávky krycej dosky). Ak sa použili výstužné tyče, doska sa prichytí krídlovými maticami. | Zdroj: Schiedel

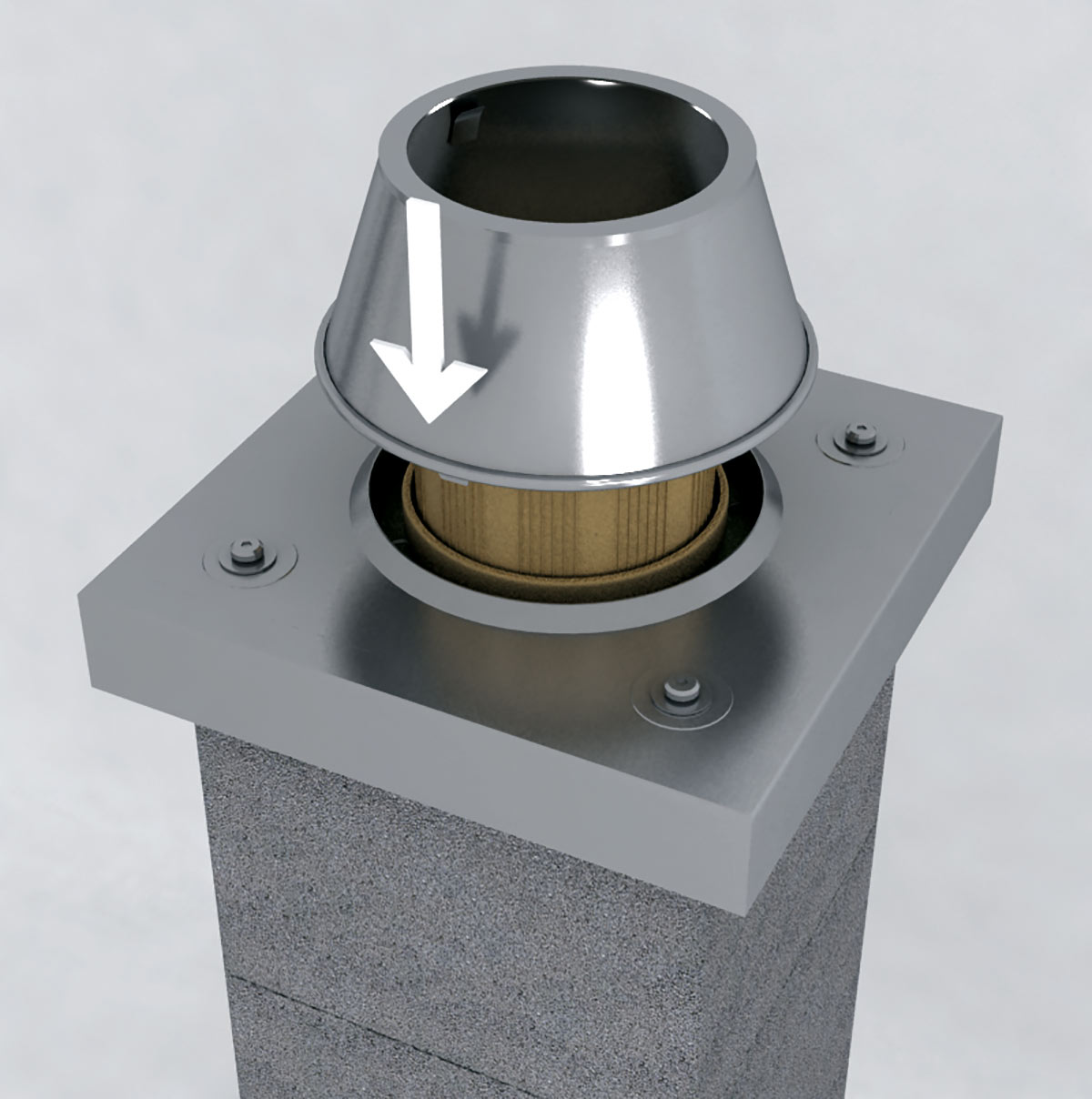

Na horný povrch poslednej vložky sa nanesie škárovací tmel a osadí sa kónus. Tmel
zamedzí vlhkosti v prieniku na vonkajší povrch vložky. Tmel sa nanesie aj na spoj kónusu a dosky. Kónus dolieha priamo na dosku! | Zdroj: Schiedel
POZOR! Zateplenie komínového telesa
- V ochladzovanej časti sa odporúča komínové teleso Schiedel UNI SMART zatepliť.
POZOR! Kondenzát na povrchu komína
- Ukončenie betónovými segmentmi komínovej hlavy môže mať za následok v teplom a vlhkom prostredí interiéru vytváranie kondenzátu na povrchu komínového telesa z dôvodu nízkej teploty.
TEXT: spracované z podkladov firmy Schiedel
FOTO: Schiedel
