Nosnรก konลกtrukcia striech z drevenรฝch priehradovรฝch vรคznรญkov

Partneri sekcie:

V poslednom obdobรญ sa zaฤali pouลพรญvaลฅ technolรณgie, ktorรฉ vo vรคฤลกej miere odstraลˆujรบ ลฅaลพkรบ prรกcu na stavbe a premiestลˆujรบ ju do ลกpecializovanรฝch vรฝrobnรฝch firiem. Drevenรฉ priehradovรฉ vรคznรญky spรกjanรฉ styฤnรญkovรฝmi platniฤkami s prelisovanรฝmi hrotmi patria k ฤasto pouลพรญvanรฝm systรฉmom spรกjania drevenรฝch konลกtrukciรญ.

Vรฝvoj styฤnรญkovรฝch platniฤiek do dneลกnej podoby trval niekoฤพko desiatok rokov. Ich predchodcom boli kovovรฉ platniฤky s vyvล•tanรฝmi otvormi na klince. ฤŽalลกรญ vรฝvoj pokraฤoval vyrazenรญm kruhovรฝch otvorov rozliฤnej veฤพkosti a s rรดznou hustotou ich rozmiestnenia aลพ po dneลกnรฝ tvar. Tรกto technolรณgia sa rozvinula koncom pรคลฅdesiatych rokov minulรฉho storoฤia v USA. Vรฝroba v Eurรณpe sa zaฤala vo ล vajฤiarsku a v Belgicku, odkiaฤพ sa rozลกรญrila do Nemecka, kde vydali v roku 1963 schvaฤพovacรญ protokol.

Zรกkladnรฝm impulzom na rozลกรญrenie tejto technolรณgie do celรฉho sveta bola prefabrikรกcia spรกjanรฝch spojov vรคznรญka. Vฤaka tomuto spรดsobu spojenia v porovnanรญ s dovtedy ruฤne klincovanรฝmi spojeniami pomocou styฤnรญkovรฝch platnรญ z ocele alebo preglejky staฤila menลกia pripรกjacia plocha na prenos rovnakรฝch sรญl, ฤo viedlo k รบsporรกm materiรกlu.

Vรคznรญky spรกjanรฉ styฤnรญkovรฝmi platniฤkami

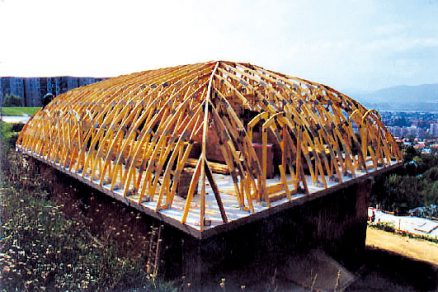

Systรฉmom spรกjania jednotlivรฝch prvkov v priehradovej konลกtrukcii styฤnรญkovรฝmi platniฤkami moลพno vytvoriลฅ ฤพubovoฤพnรฝ tvar streลกnรฉho alebo podlahovรฉho vรคznรญka โ€“ od sedlovรฉho tvaru s obytnรฝm alebo neobytnรฝm podkrovรญm cez oblรบkovรฉ tvary aลพ po atypickรฉ, prispรดsobenรฉ tvaru a poลพiadavkรกm architekta stavby. Tvarovaลฅ sa dรก nielen vrchnรฝ pรกs vรคznรญka, ale aj spodnรฝ pรกs. Keฤลพe vรคznรญky sa spravidla ukladajรบ v osovej vzdialenosti okolo 1000 mm, moลพno vhodnรฝmi tvarmi kaลพdรฉho nasledujรบceho vรคznรญka vytvoriลฅ ฤพubovoฤพnรฝ tvar celej konลกtrukcie. Pri tvarovom nรกvrhu vรคznรญkov treba vytvoriลฅ dostatoฤnรฝ priestor na umiestnenie diagonรกl.

Okrem striech a podlรกh obytnรฝch ฤi neobytnรฝch budov moลพno vรคznรญky pouลพiลฅ aj ako sรบฤasลฅ debnenia pri realizรกcii ลพelezobetรณnovรฝch konลกtrukciรญ, pri vรฝrobe paliet, ako vybavenie detskรฝch ihrรญsk alebo v akejkoฤพvek vรฝrobe, kde sa vyลพaduje ekonomickรฉ spojenie drevenรฝch prvkov natupo (sklenรญky, nosnรฉ kostry nรกbytku, rebrรญky atฤ.).

Systรฉm vรคznรญkov spรกjanรฝch styฤnรญkovรฝmi platniฤkami mรก niekoฤพko vรฝhod:

  • moลพnosลฅ preklenรบลฅ aลพ 30-metrovรฉ rozpony, ฤo umoลพลˆuje projektantom veฤพkรบ variabilitu vnรบtornej dispozรญcie,
  • neobmedzenรฉ tvarovรฉ rieลกenie pri dodrลพanรญ zรกkladnรฝch konลกtrukฤnรฝch princรญpov,
  • รบspory drevenรฉho materiรกlu v porovnanรญ s nahraditeฤพnรฝmi spรดsobmi drevenej konลกtrukcie,
  • รบspory tam, kde spodnรฝ pรกs nahrรกdza nosnรบ konลกtrukciu stropov,
  • keฤลพe ide o ฤพahkรบ konลกtrukciu, dosahujรบ sa รบspory vo zvislรฝch konลกtrukciรกch,
  • jednoduchosลฅ samotnรฉho systรฉmu a spriemyselnenie vรฝroby,
  • zrรฝchlenie vรฝstavby,
  • ochrana dreva sa realizuje priamo vo vรฝrobnej hale,
  • jednoduchรก montรกลพ, konลกtrukcia sa dopravรญ na stavbu ako polovรฝrobok vo forme stavebnice,
  • minimalizรกcia stavebnรฉho odpadu,
  • vyuลพitie vรฝpoฤtovej techniky pri konลกtrukciรกch striech, nรกvrhu vรคznรญkov, kotvenia a stuลพenia.

Spรดsob navrhovania

Pri nรกvrhu sa musรญ kaลพdรฝ spoj posรบdiลฅ podฤพa dvoch stavov prenosu zaลฅaลพenia: podฤพa prenosu zaลฅaลพenia z dreva do platniฤky (v tomto prรญpade ide o รบnosnosลฅ tล•ลˆov, priฤom poruลกenie vznikรก vytiahnutรญm platniฤky z dreva) a podฤพa prenosu zaลฅaลพenia platniฤkou (v tomto prรญpade ide o รบnosnosลฅ samotnej platniฤky, priฤom poruลกenie mรดลพe nastaลฅ roztrhnutรญm platniฤky).

Prenos zaลฅaลพenia z dreva do platniฤky sa musรญ posรบdiลฅ v kaลพdom pripรกjanom prvku. Posรบdenรญm tรฝchto dvoch stavov sa nรกvrh spoja nekonฤรญ.

Pri ลกpecifickรฝch spojeniach vznikajรบ takรฉ pรดsobenia, pri ktorรฝch treba posรบdiลฅ kombinรกciu zaลฅaลพenรญ, ako sรบ ลฅah a strih, tlak a strih, prรญpadne kombinรกcie osovรฝch zaลฅaลพenรญ s ohybom. Okrem toho treba posรบdiลฅ tlaฤenรฉ typy spojov, kde sa drevo opiera o drevo a tak vytvรกra moลพnosลฅ ich vzรกjomnรฉho otlaฤenia. Pri zaลฅaลพenรญ pรดsobiacom kolmo na vlรกkna treba preukรกzaลฅ รบnosnosลฅ takto pripรกjanรฉho drevenรฉho prvku. V prรญpade, ลพe sily v prvku nedosiahnu urฤitรบ silu, dimenzujรบ sa na minimรกlnu silu, ktorรบ musia preniesลฅ.

รšlohou projektanta statiky je preukรกzaลฅ pri vลกetkรฝch spojoch to, ลพe sรบ navrhnutรฉ v sรบlade s platnรฝmi technickรฝmi normami. Jeho vรฝstupom by mali byลฅ tvar vรคznรญka, vรฝkresy jednotlivรฝch spojov, kde je uvedenรฝ opis pouลพitรฉho spรกjacieho prostriedku (v naลกom prรญpade typ platniฤky), jeho poloha a orientรกcia vzhฤพadom na umiestnenie jednotlivรฝch prvkov v spoji, a statickรฝ vรฝpoฤet vรคznรญka a samotnรฝch spojov.

Prรญklady realizรกciรญ

Jednou z moลพnรฝch konลกtrukฤnรฝch rieลกenรญ podkrovnรฝch priestorov rodinnรฝch domov je realizรกcia celรฉho podkrovia vo forme drevostavby.

V prvej fรกze projektovej prรญpravy treba stavbu konลกtrukฤne vyrieลกiลฅ tak, aby sa dodrลพali poลพiadavky architektรบry. Samozrejme, pri uvรกลพenรญ celรฉho nosnรฉho systรฉmu stavby treba braลฅ do รบvahy aj samotnรฝ nรกvrh a posรบdenie jednotlivรฝch prvkov.

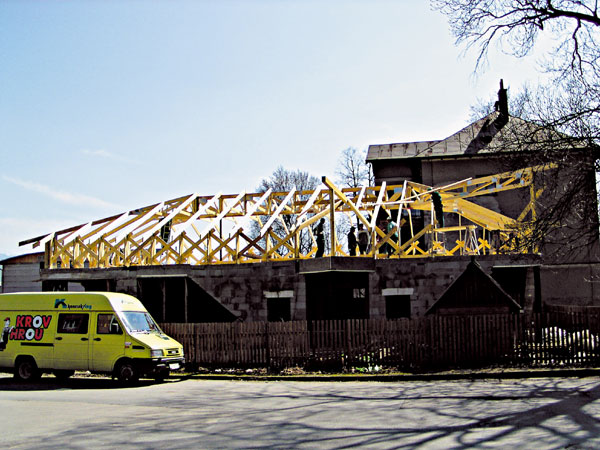

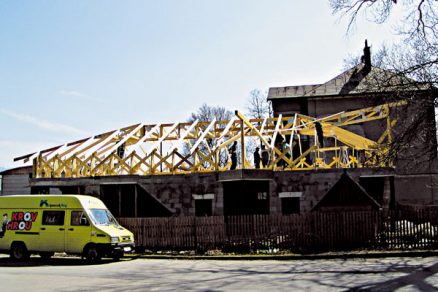

Na obrรกzku je znรกzornenรฉ rieลกenie obรฝvateฤพnรฉho podkrovia systรฉmom vรคznรญkov spรกjanรฝch s platniฤkami s prelisovanรฝmi hrotmi. Ostatnรฉ nezobrazenรฉ prvky, ako sรบ krovy vikierov, sa zhotovujรบ klasickรฝm, tesรกrskym spรดsobom.

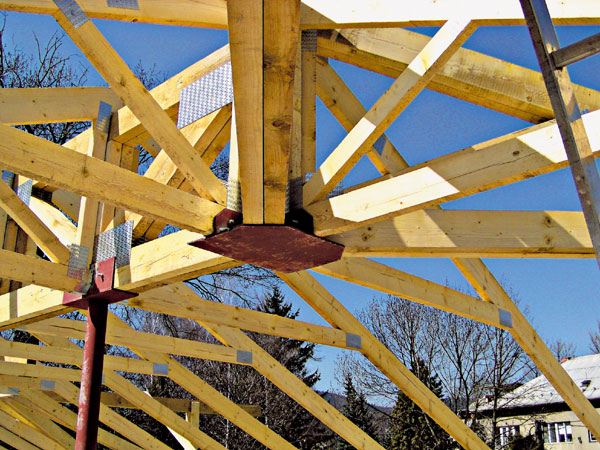

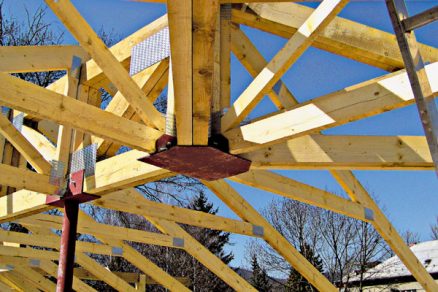

Zรกkladnรฝ nosnรฝ systรฉm spoฤรญva v hlavnom nosnom priamopรกsovom vรคznรญku uloลพenom na dvoch oceฤพovรฝch stฤบpikoch, do ktorรฉho sa pripรกjajรบ sedlovรฉ podkrovnรฉ vรคznรญky strechy. Prichytenie nรกroลพnรฝch vรคznรญkov je rieลกenรฉ pomocou oceฤพovรฝch รบloลพnรฝch papรบฤ.

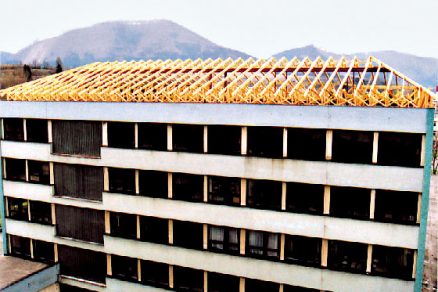

ฤŽalลกou moลพnosลฅou pouลพitia vรคznรญkov sรบ sanรกcie plochรฝch striech, pri ktorรฝch sa novovytvorenรฝ priestor ฤasto vyuลพรญva ako obytnรฝ. V takom prรญpade je vhodnรฉ skombinovaลฅ ฤพahkรบ oceฤพovรบ podpornรบ konลกtrukciu s konลกtrukciou vรคznรญkovou. Oceฤพovรก konลกtrukcia umoลพลˆuje kotvenie do nosnej konลกtrukcie objektu bez odstrรกnenia vrstiev pรดvodnรฉho streลกnรฉho plรกลกลฅa, ktorรฝ sa odstrรกni aลพ po osadenรญ streลกnรฝch vรคznรญkov a poloลพenรญ minimรกlne poistnej fรณlie.

Pri konลกtrukciรกch halovรฝch objektov sa v poslednom obdobรญ s obฤพubou vyuลพรญvajรบ drevenรฉ priehradovรฉ vรคznรญky. Svedฤรญ o tom aj mnoลพstvo realizรกciรญ, pri ktorรฝch sa oceฤพovรก konลกtrukcia ฤasto nahradila drevenรฝmi vรคznรญkmi. Rozpon halovรฝch objektov, ktorรฉ sa mรดลพu tรฝmto systรฉmom zastreลกiลฅ, je aลพ 30 metrov. Pri tvarovรฝch rieลกeniach vรคznรญkov s takรฝmito rozponmi je potrebnรฉ, aby projektant stavby pri nรกvrhu spolupracoval s projektantom drevenej priehradovej konลกtrukcie a aby spolu naลกli takรฝ typ vรคznรญka, ktorรฝ umoลพลˆuje najlepลกie statickรฉ pรดsobenie a aj tvarovo spฤบลˆa poลพiadavky architekta.

Zรกver

V ostatnom ฤase sa vรคznรญky ฤasto pouลพรญvajรบ pri realizรกciรกch stavieb. Nepopierateฤพnรฉ vรฝhody ich predurฤujรบ na to, aby sa stali sรบฤasลฅou stavieb, kde je opodstatnenรฉ ich pouลพitie. Preto je potrebnรฉ, aby si v prvom rade projektanti osvojili รบฤelnosลฅ pouลพitia tรฝchto vรคznรญkov a zvaลพovali ich pouลพitie na stavbรกch. Firmy, ktorรฉ sa zaoberajรบ ich nรกvrhom a vรฝrobou, urฤite ochotne pomรดลพu konzultรกciami pri rieลกenรญ projektu, ako aj pri realizรกciรกch.

Ing. Michal Grec, Ing. ฤฝubomรญr Knoลกko,
Kontrakting Stavebnรฉ materiรกly a. s., ลฝilina
FOTO: autori

Ing. Michal Grec – vedรบci projektant kontrakting krov hrou, s.r.o.
Ing. ฤฝubomรญr Knoลกko – riaditeฤพ Krov hrou, s.r.o.
