Montážny postup: Dvojvrstvová požiarna ochrana oceľového nosníka
Časopis Stavebné materiály
Nosníky zabezpečujú stabilitu budovy alebo jej časti (napr. nosné steny alebo stĺpy, stropy, prievlaky, trámy, väzníky, stropné dosky) a nesú požiarne deliace konštrukcie požiarnych úsekov.
Ich požiarna odolnosť sa stanovuje podľa stupňa požiarnej bezpečnosti požiarneho úseku, v ktorom sú umiestnené. V budovách s troma a viacerými nadzemnými podlažiami musia požiarne deliace a nosné konštrukcie vykazovať požiarnu odolnosť najmenej 30 minút.
Normatívne požiadavky požiarnej odolnosti oceľových nosníkov alebo stĺpov možno zabezpečiť použitím napr. sadrovláknitej požiarnej dosky.
Pre správnu špecifikáciu požiadaviek požiarnej bezpečnosti stavieb v prípade jednotlivých stavebných konštrukcií v budove a pre následné posúdenie má zásadný význam ich presné zatriedenie podľa kategórií noriem požiarneho kódexu. Podľa STN 73 0802: 2010: Požiarna bezpečnosť stavieb. Spoločné ustanovenia sa stavebné konštrukcie nevýrobných budov delia na tri základné skupiny:
- požiarne deliace konštrukcie, ktoré ohraničujú požiarne úseky a ich účelom je brániť šíreniu požiaru mimo požiarom napadnutého úseku vo vodorovnom aj zvislom smere;
- nosné konštrukcie, ktoré sa počas predpokladaného času požiaru nesmú porušiť a stratiť únosnosť alebo stabilitu;
- nosné konštrukcie, ktoré nemajú požiarnu deliacu funkciu a pre ktoré sa nestanovuje požiarna odolnosť, je však potrebné dodržať predpísaný druh konštrukcie.
Info o materiáli
- Sadrovláknitá požiarna doska – homogénna, vláknami vystužená, sadrou spájaná doska na suchú výstavbu s papierovými vláknami a prísadami nehorľavých vlákien, hydrofobizovaná; trieda reakcie na oheň A1.
Požiarne deliace konštrukcie
Tieto konštrukcie zahŕňajú:
- požiarne steny,
- požiarne stropy,
- obvodové steny.
Požiarna odolnosť požiarne deliacich konštrukcií sa nesmie znížiť alebo porušiť výklenkami, nikami alebo akýmikoľvek zmenšenými hrúbkami konštrukcie, ktorými by sa znížila požadovaná požiarna odolnosť.
Požiarne steny
Požiarne steny oddeľujú susediace požiarne úseky, prípadne susediace budovy vo vodorovnom smere. Ich požiarna odolnosť sa stanovuje podľa vyššieho stupňa požiarnej bezpečnosti dvoch susediacich požiarnych úsekov. Konštrukcia steny medzi susednými požiarnymi úsekmi sa určí podľa bezpečnejšieho druhu týchto úsekov.
Požiarne stropy
Požiarne stropy oddeľujú susediace požiarne úseky vo zvislom smere. Ich požiarna odolnosť a druh konštrukcie sa stanoví podľa stupňa požiarnej bezpečnosti požiarneho úseku pod požiarnym stropom.
Obvodové steny
Obvodové steny zabraňujú šíreniu požiaru:
- mimo požiarneho úseku na iný objekt,
- na iný požiarny úsek toho istého objektu.
Ich požiarna odolnosť a druh konštrukcie sa určí podľa stupňa požiarnej bezpečnosti úseku, ktorý ohraničuje, a to v závislosti od ich nosnej funkcie. Na rozhraní požiarnych úsekov musí byť styk obvodových stien s požiarnymi stropmi, prípadne požiarnymi stenami utesnený a vykazovať rovnakú požiarnu odolnosť ako obvodové steny vrátane triedy reakcie na oheň použitých výrobkov. Súčasťou obvodových stien sú aj požiarne pásy. Požiarna odolnosť obvodových stien sa posudzuje:
- z vnútornej strany vrátane vyhodnotenia požiarne uzatvorených alebo otvorených plôch a
- z vonkajšej strany, ak ide o obvodové steny v požiarne nebezpečných priestoroch a požiarne pásy.
Ak vykazuje obvodová stena (alebo jej časti, napr. okno) požiarnu odolnosť alebo obsahuje iný druh konštrukcie, ako sa požaduje, posudzuje sa ako úplne alebo čiastočne požiarne otvorená plocha. Na zabránenie šírenia požiaru na iný objekt sa potom musí stanoviť odstup v súlade s požiadavkami normy.
Čo budete potrebovať
- Sadrovláknitá požiarna doska
- Firepanel A1
- hrúbka dosky: 10, 12,5 alebo 15 mm, rozmer (š. × d.): 1 000 × 1 500 mm, 1 250 × 2 000 mm, doska 1 000 × 1 500 mm, hrúbka 12,5 mm, m2 17,88 €
- Firepanel A1
- Škárovacie lepidlo
- fermacell® Škárovacie lepidlo
- spotreba: približne 20 ml na bežný meter škáry, kartuša 310 ml 18,02 €
- fermacell® Škárovacie lepidlo
- Škárovací tmel
- fermacell® Škárovací tmel
- spotreba: približne 0,1 až 0,2 kg/m2, papierové vrece, 20 kg 33,80 €
- fermacell® Škárovací tmel
Náradie
- elektrická okružná píla
- gumené kladivo
- aplikačná pištoľ
- sponkovačka
- škrabka
- oceľové hladidlo

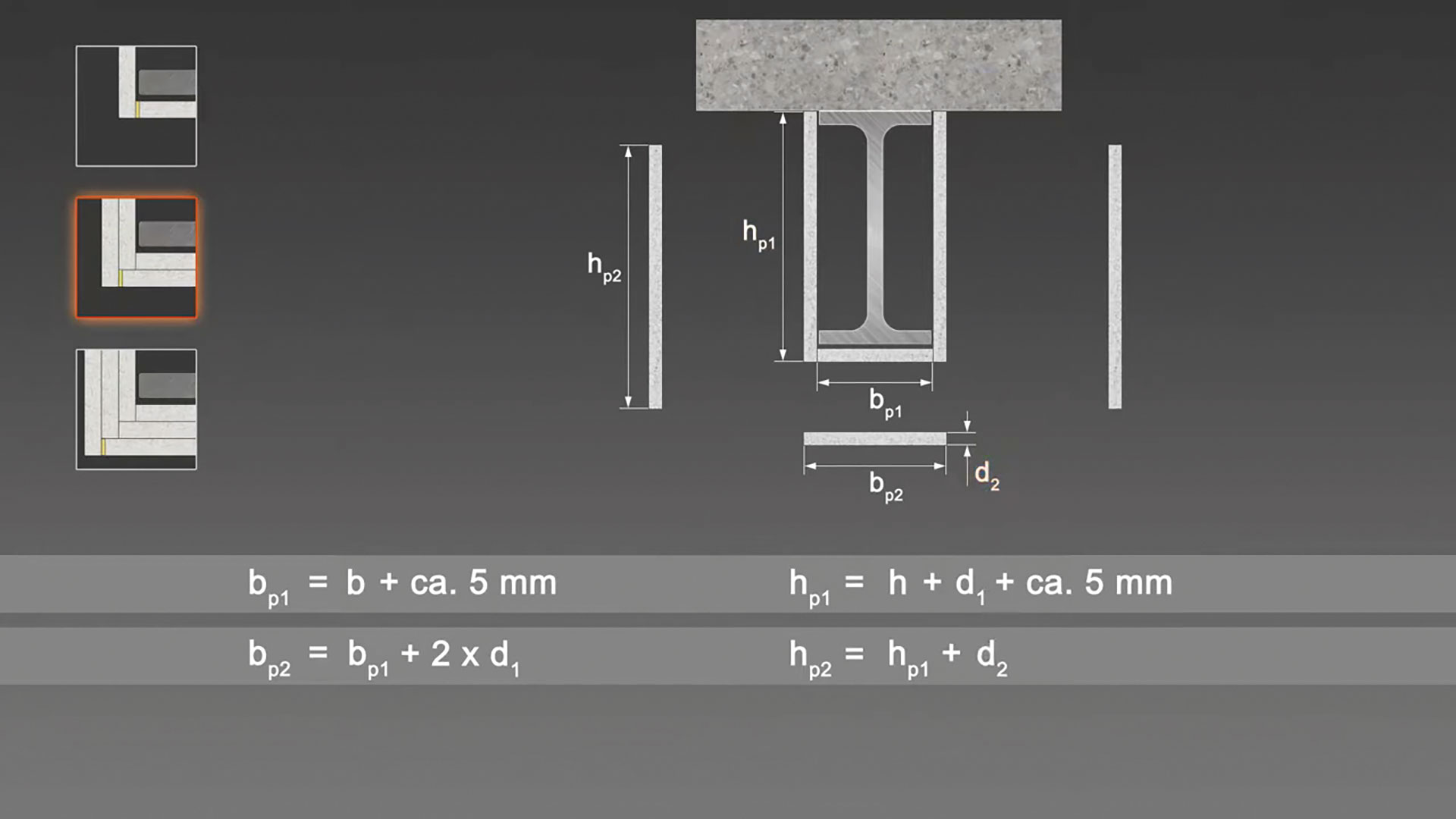

Šírka požiarnej sadrovláknitej dosky sa pri jednovrstvovom opláštení určí pri zvislom opláštení ako súčet výšky oceľového nosníka, hrúbky dosky použitej na spodné (vodorovné) opláštenie a približne 5 mm rezervy + hrúbka druhej dosky d2. Pri vodorovnom opláštení sa šírka dosky určí ako súčet šírky nosníka a 5 mm rezervy + 2x šírka prvej dosky d1. | Zdroj: James Hardie Europe

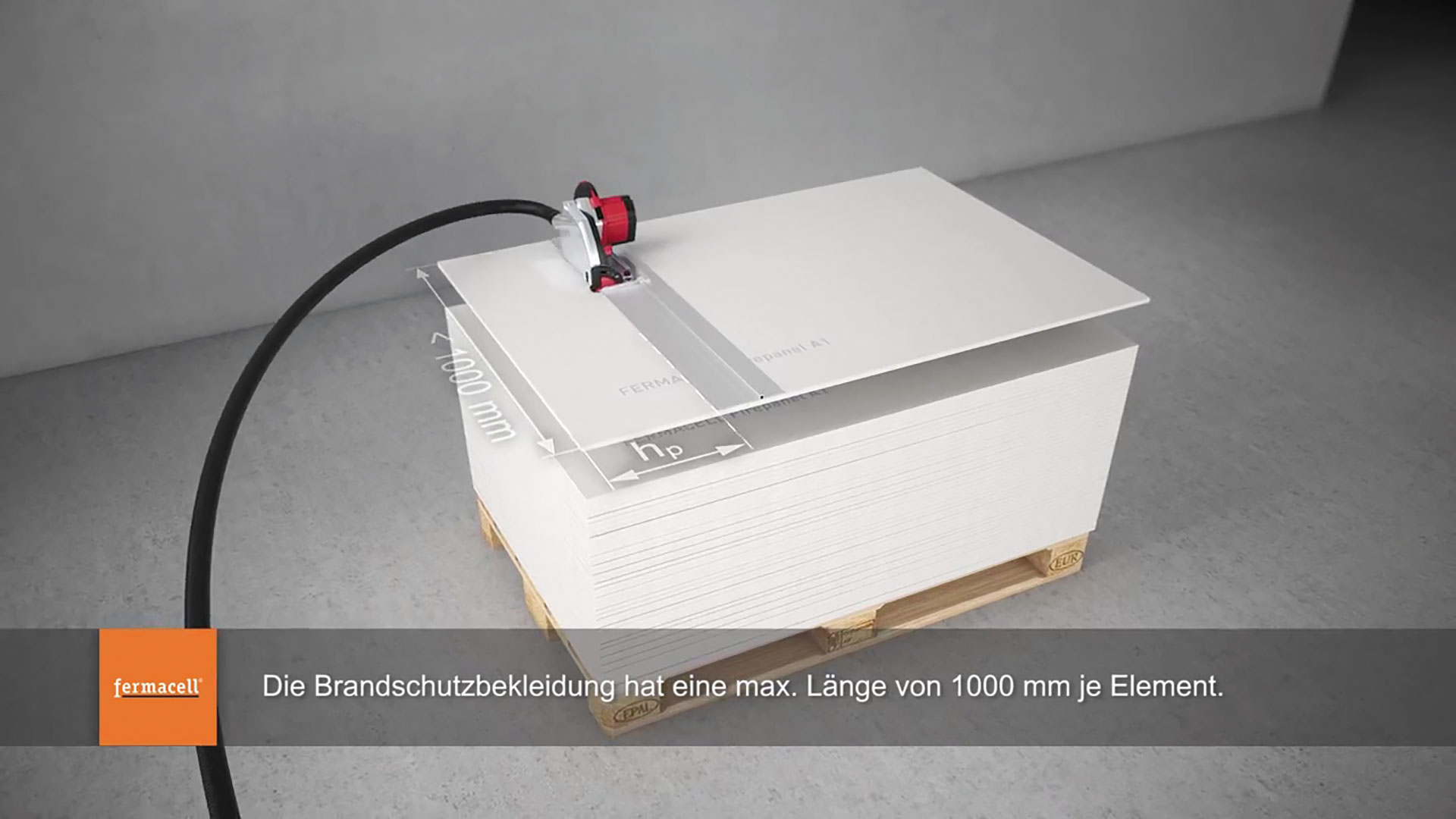

Požiarne opláštenie môže mať dĺžku max. 1 000 mm na každý prvok. Požadovaný rozmer dosky sa odreže pomocou elektrickej okružnej píly. | Zdroj: James Hardie Europe

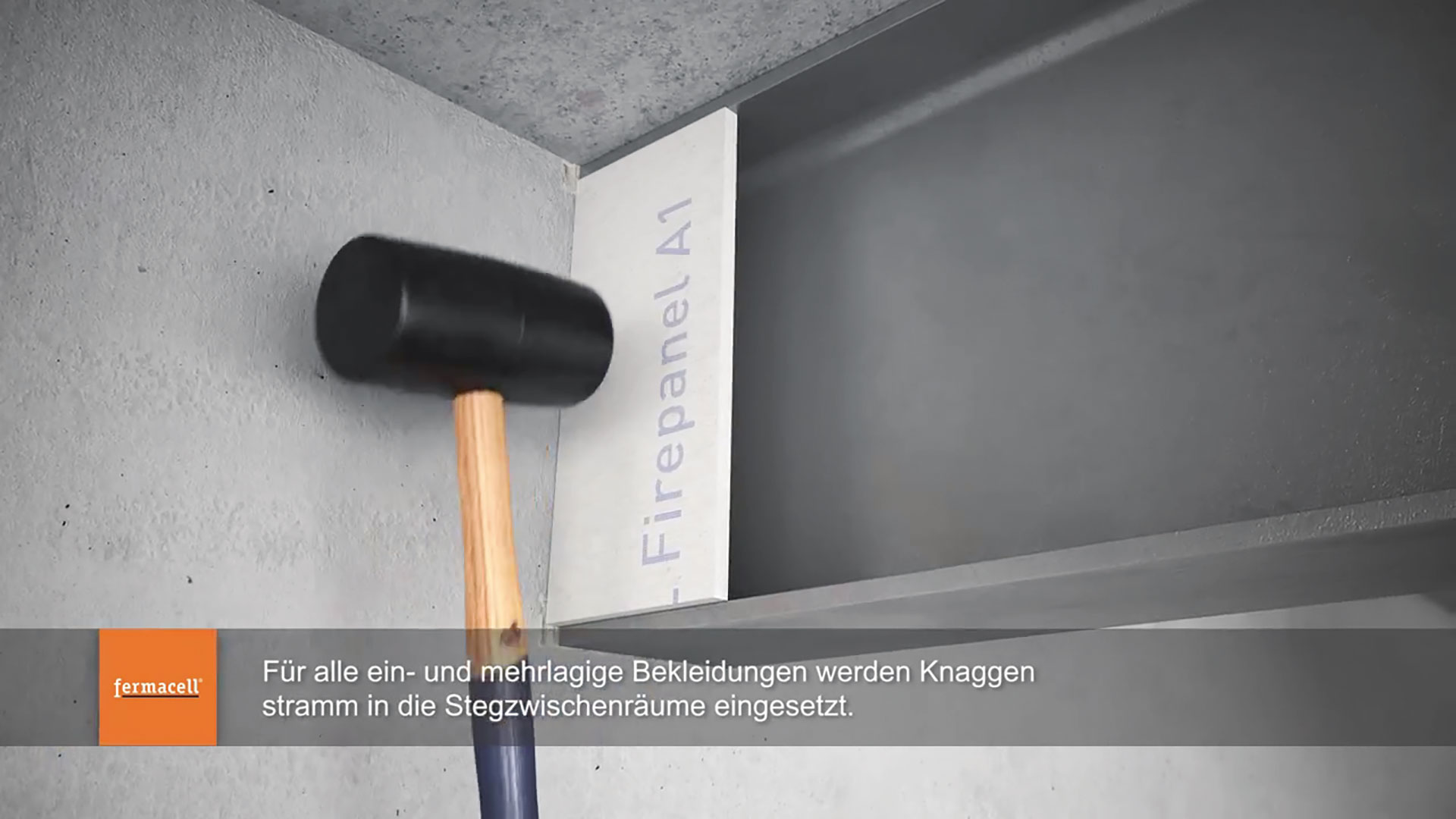

Do medzipriestoru oceľového profilu sa osadí vzpera z požiarnej sadrovláknitej dosky s takou výškou, aby dosadala natesno. | Zdroj: James Hardie Europe

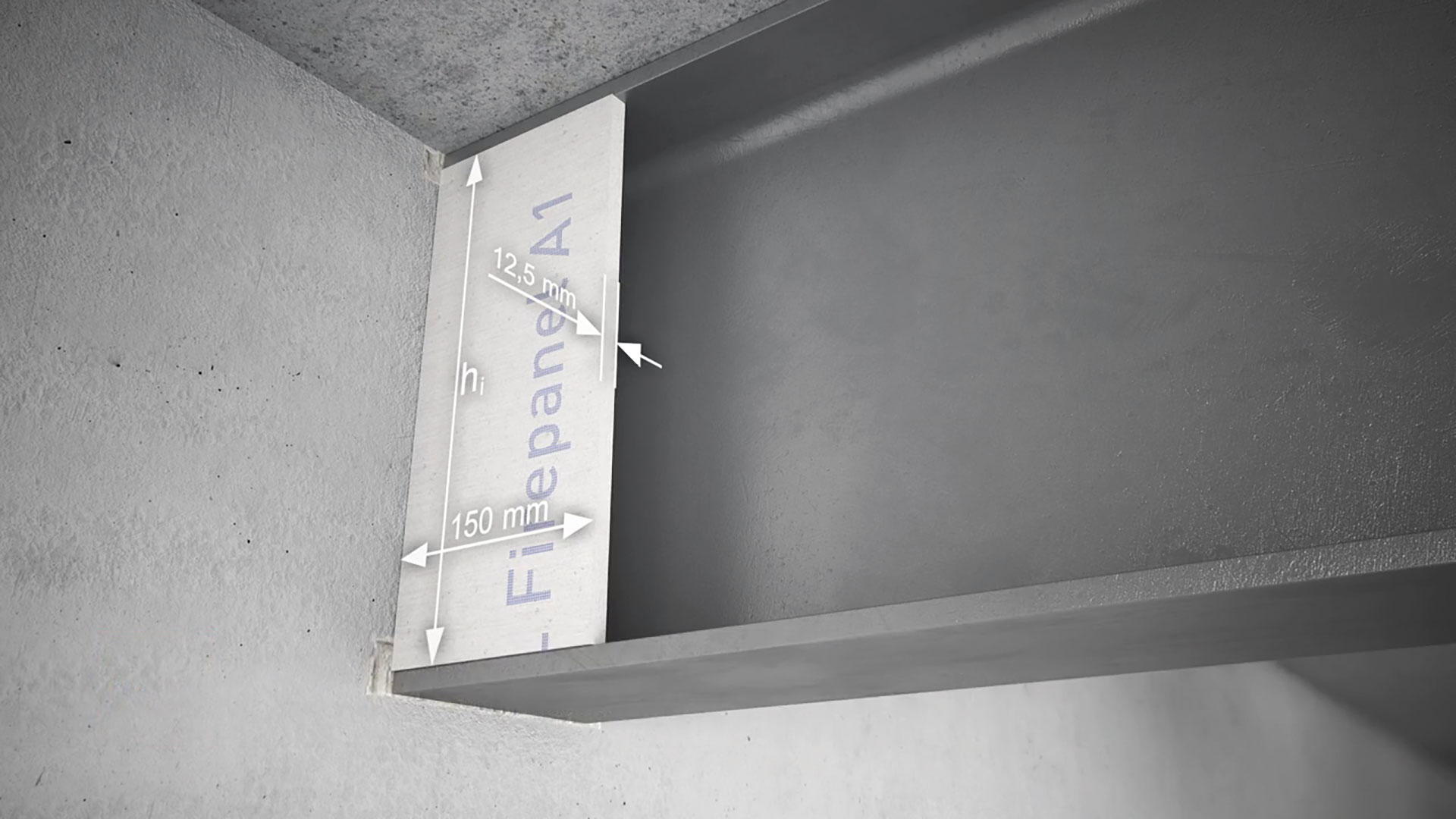

Šírka vzpery z požiarnej sadrovláknitej dosky, do ktorej sa bude kotviť opláštenie, by mala byť 150 mm, šírka dosky 12,5 mm. | Zdroj: James Hardie Europe

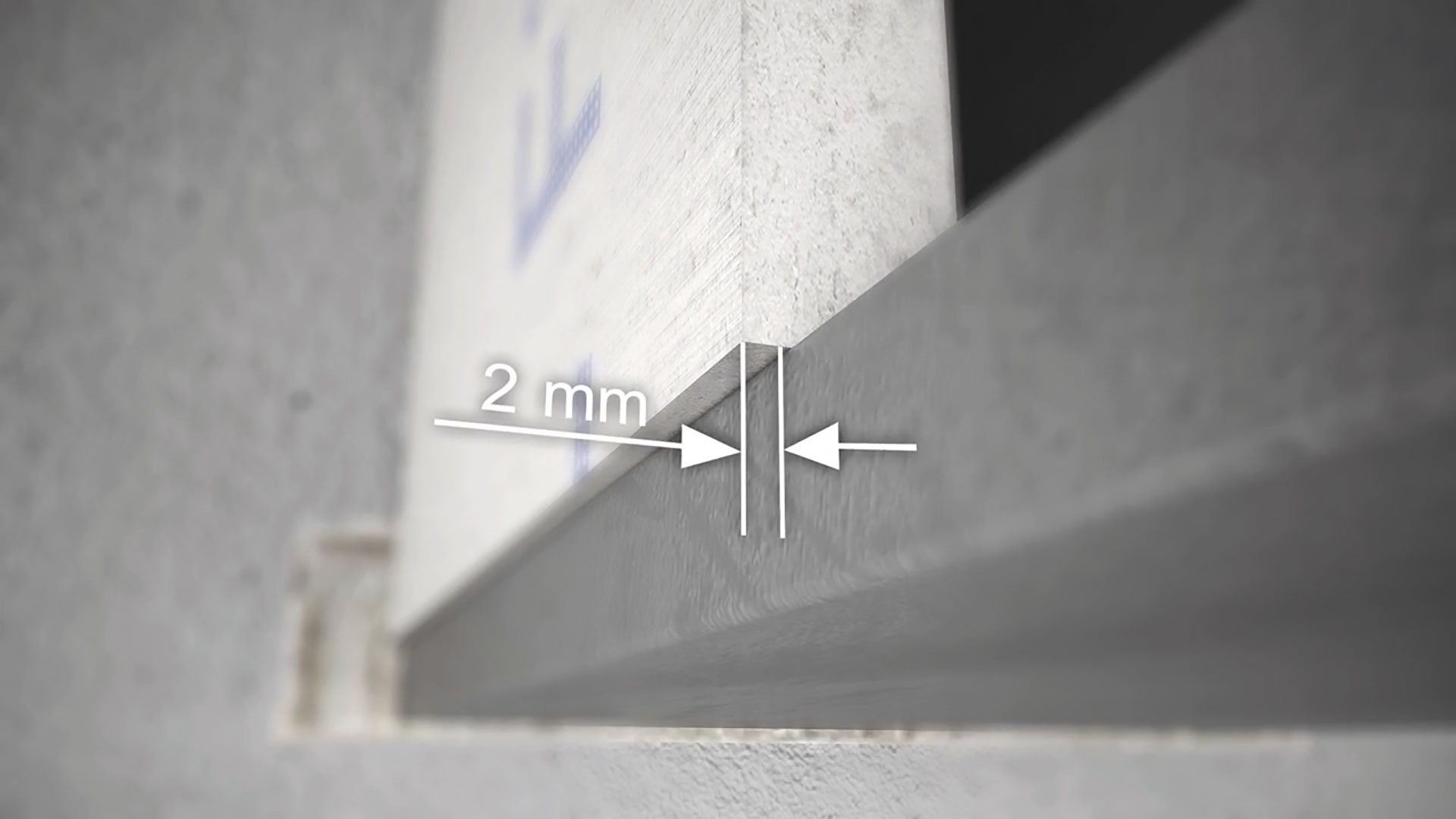

Vzpera z požiarnej sadrovláknitej dosky sa osadí tak, aby bola pred spodnou hranou oceľového profilu predsadená o 2 mm. | Zdroj: James Hardie Europe

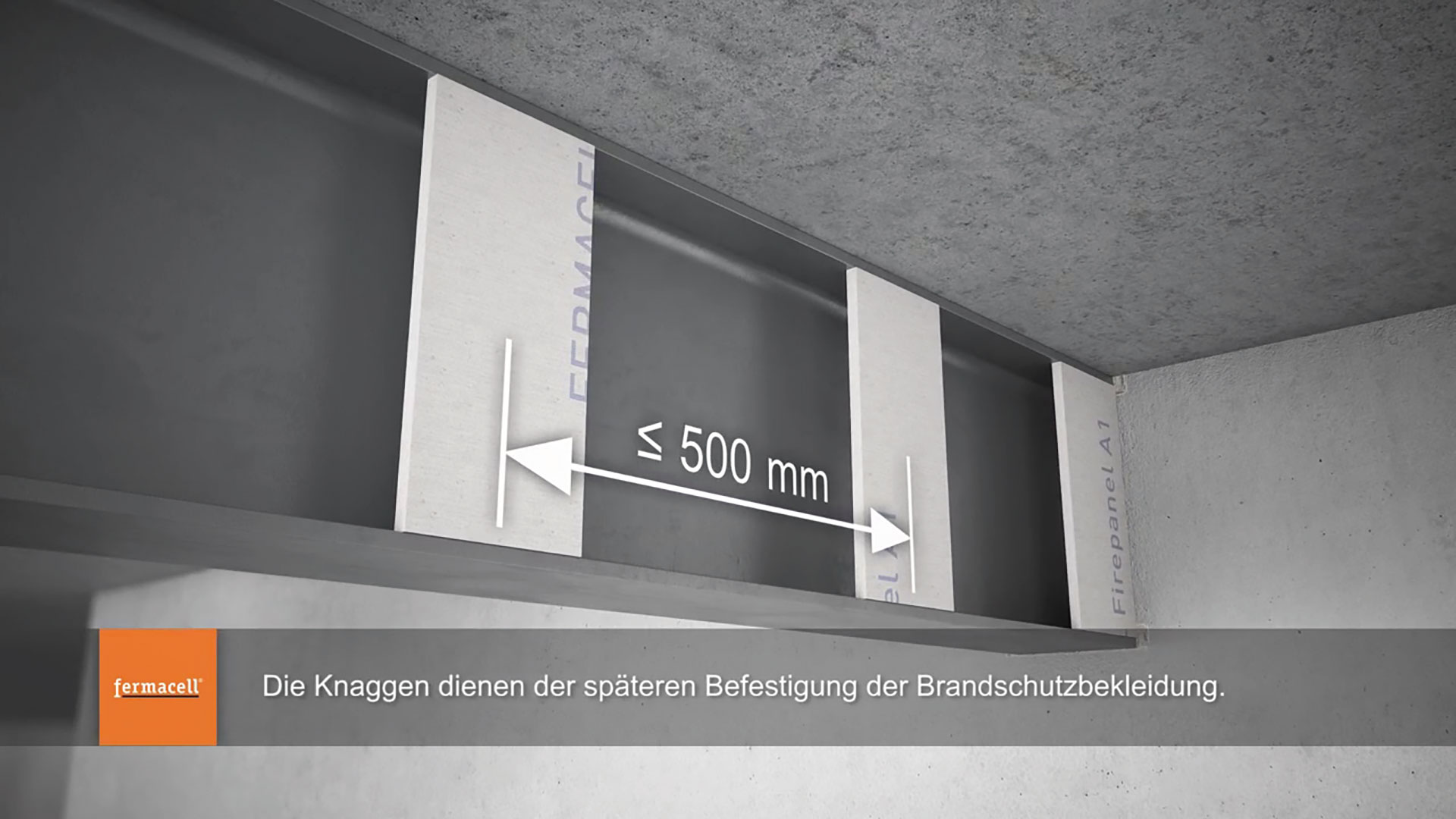

Vzpery z požiarnej sadrovláknitej dosky sa osadia po celej dĺžke oceľového nosníka v osovej vzdialenosti ≤ 500 mm na obidve strany nosníka. | Zdroj: James Hardie Europe

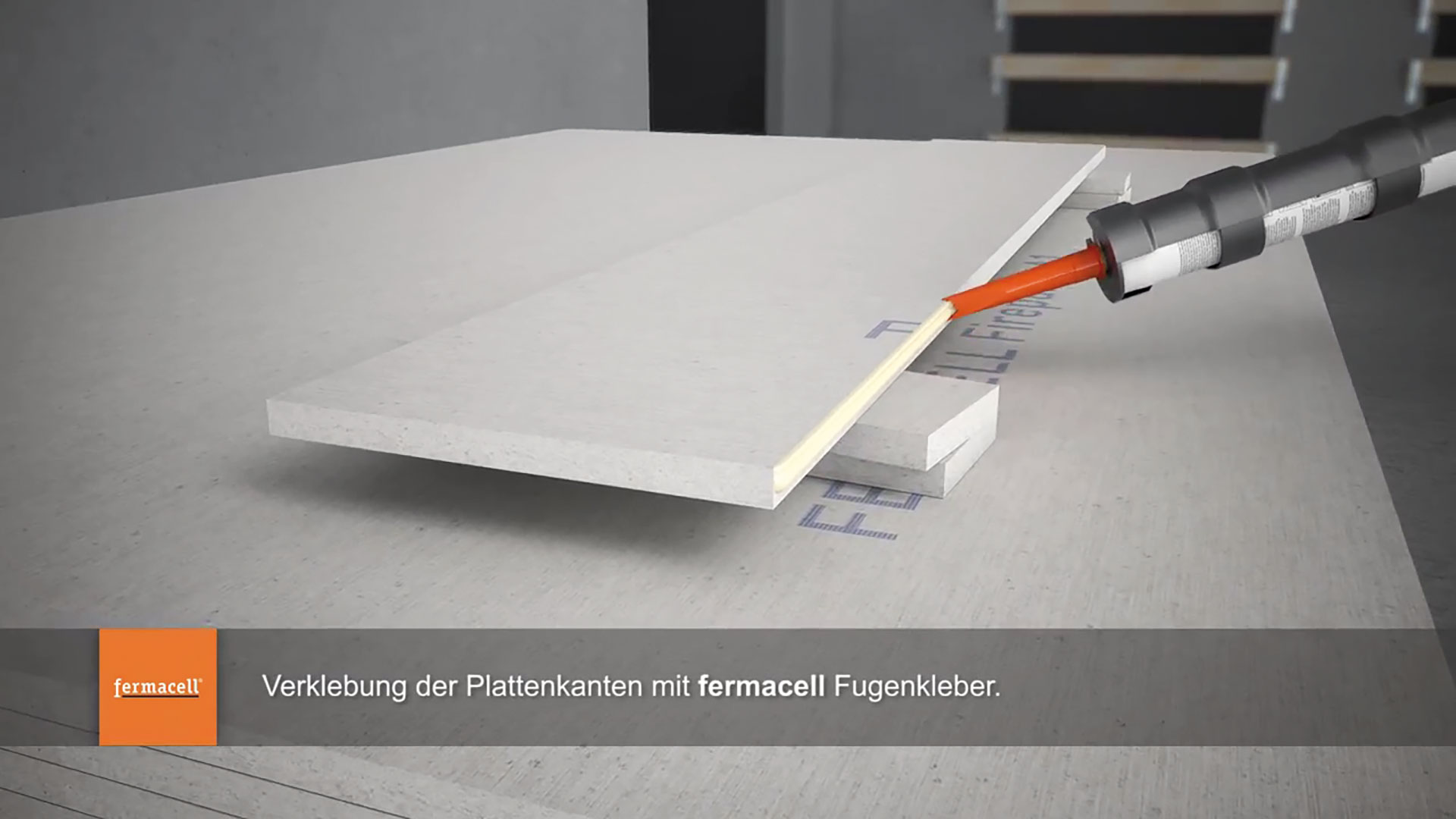

Na hrany požiarnej sadrovláknitej dosky sa pomocou aplikačnej pištole nanesie škárovacie lepidlo. | Zdroj: James Hardie Europe

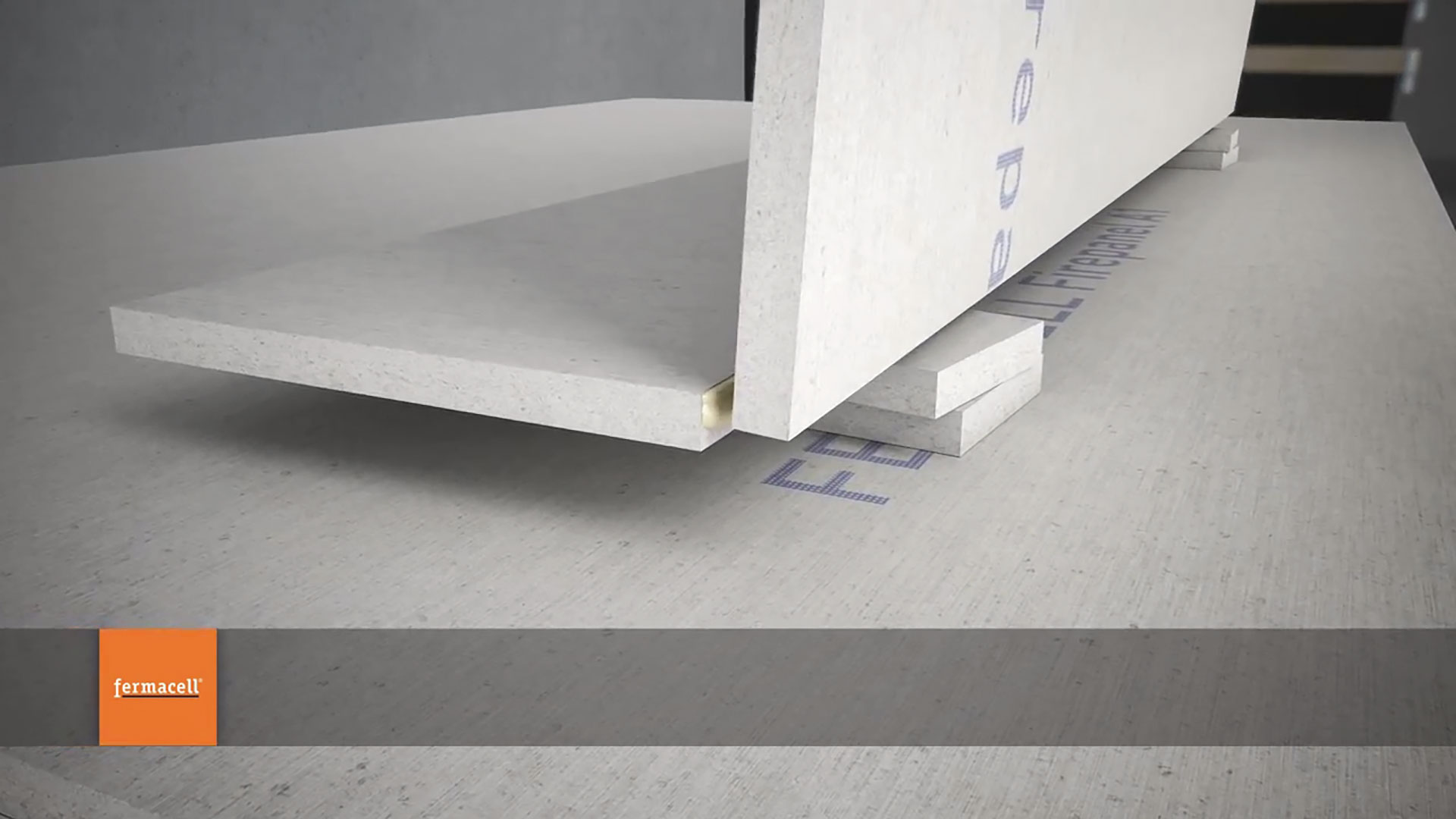

Na hranu vodorovnej dosky s naneseným škárovacím lepidlom sa pritlačí zvislá doska.
| Zdroj: James Hardie Europe

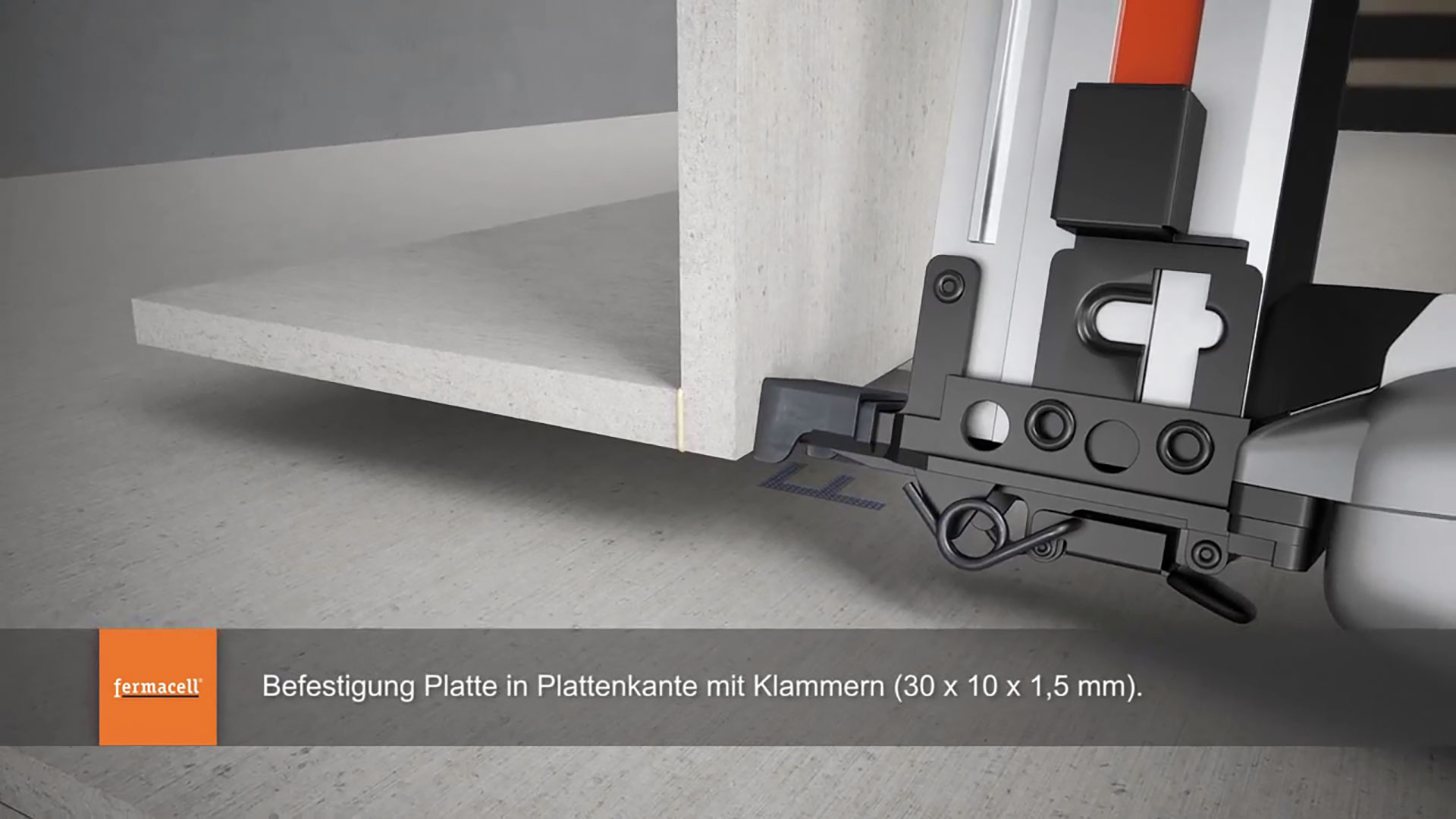

Zvislá doska sa po nalepení na vodorovnú dosku na zabezpečenie vzájomnej priľnavosti pripevní sponami s rozmerom 30 × 10 × 1,5 mm.
| Zdroj: James Hardie Europe

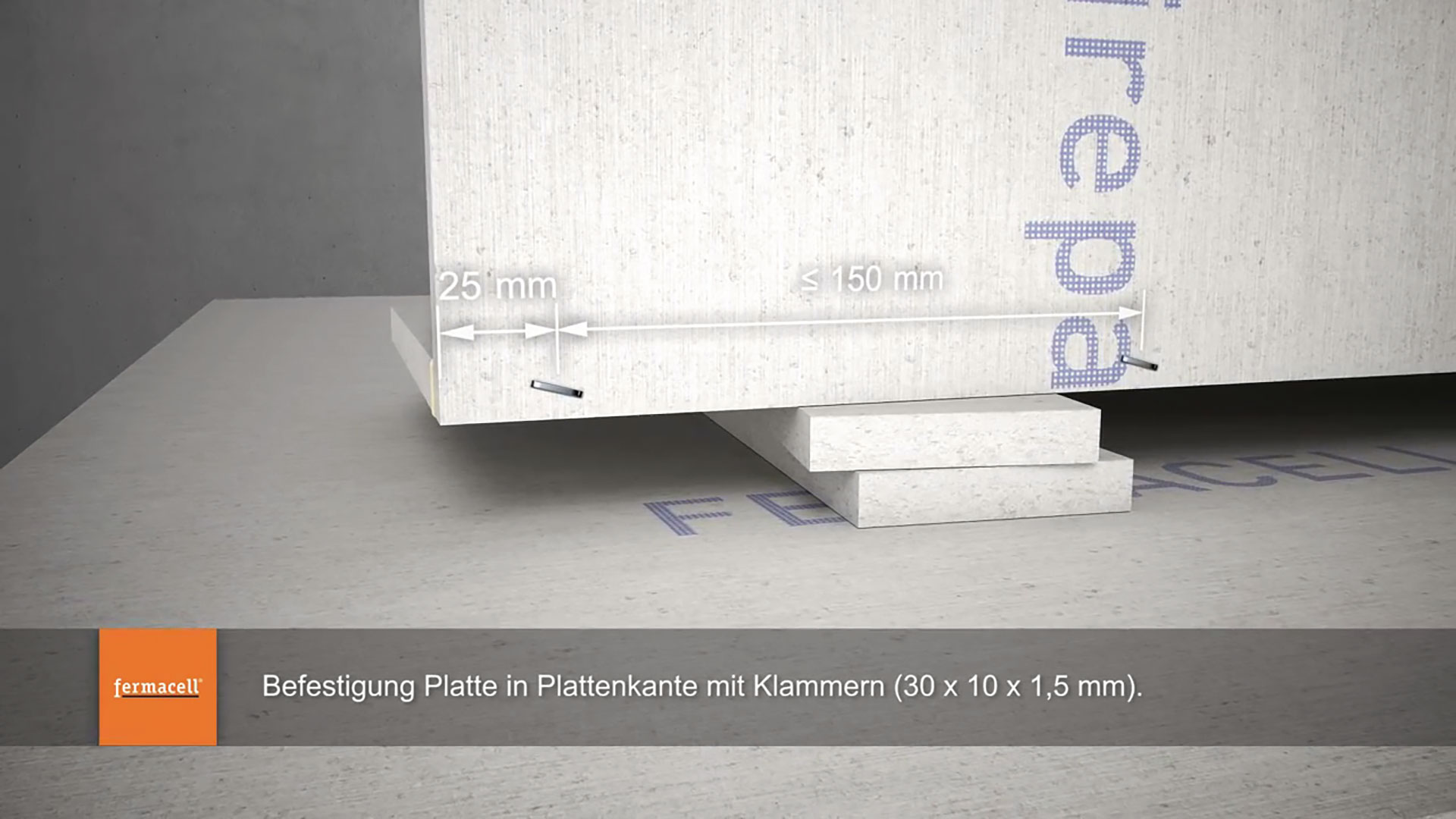

Prvá spona sa umiestni 25 mm od okraja dosky. Po celej dĺžke spony sa spony nastrieľajú vo vzájomnej osovej vzdialenosti ≤ 150 mm. | Zdroj: James Hardie Europe

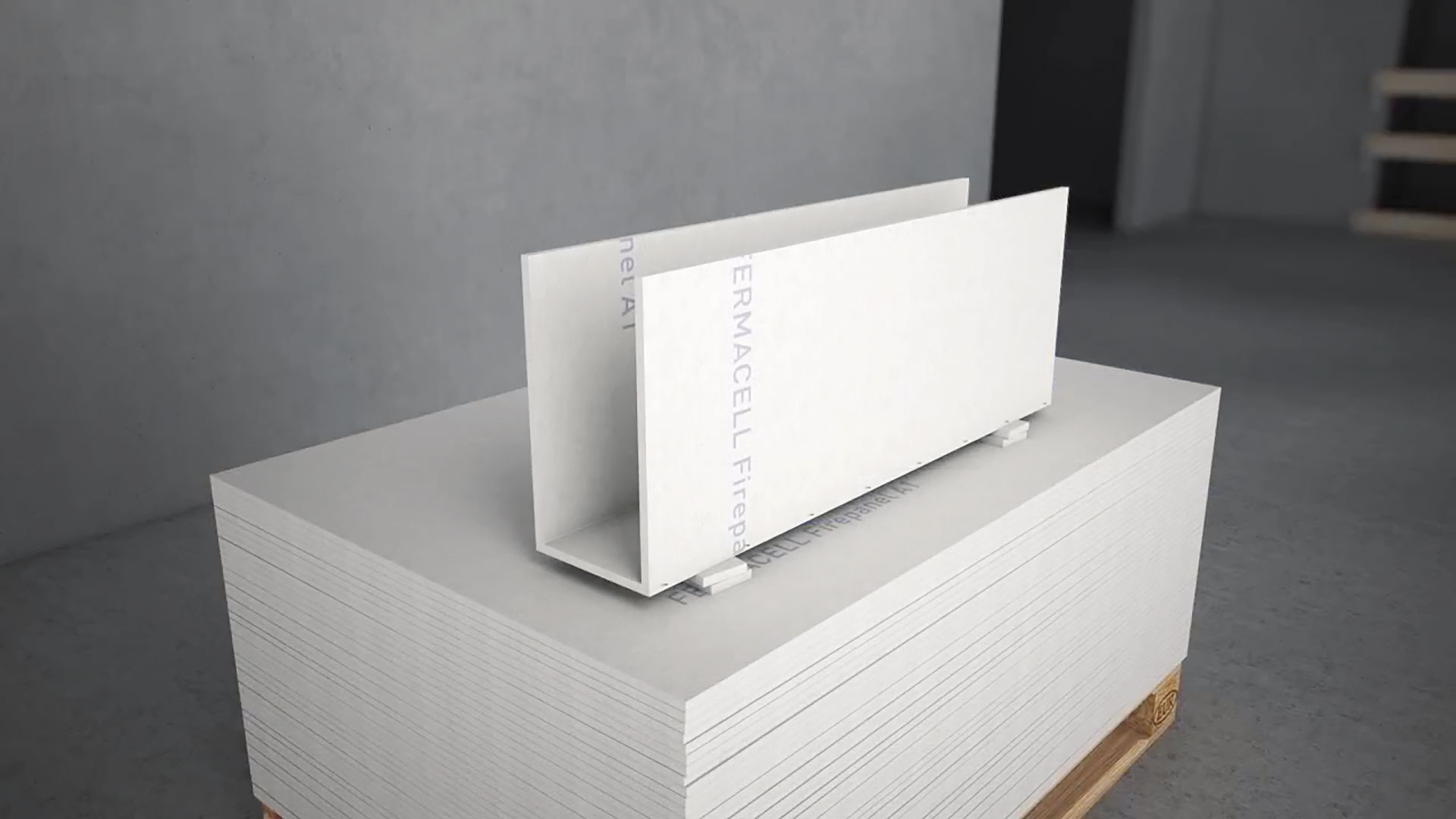

Z požiarnych sadrovláknitých dosiek sa týmto spôsobom vytvorí požiarne opláštenie v tvare písmena U. | Zdroj: James Hardie Europe

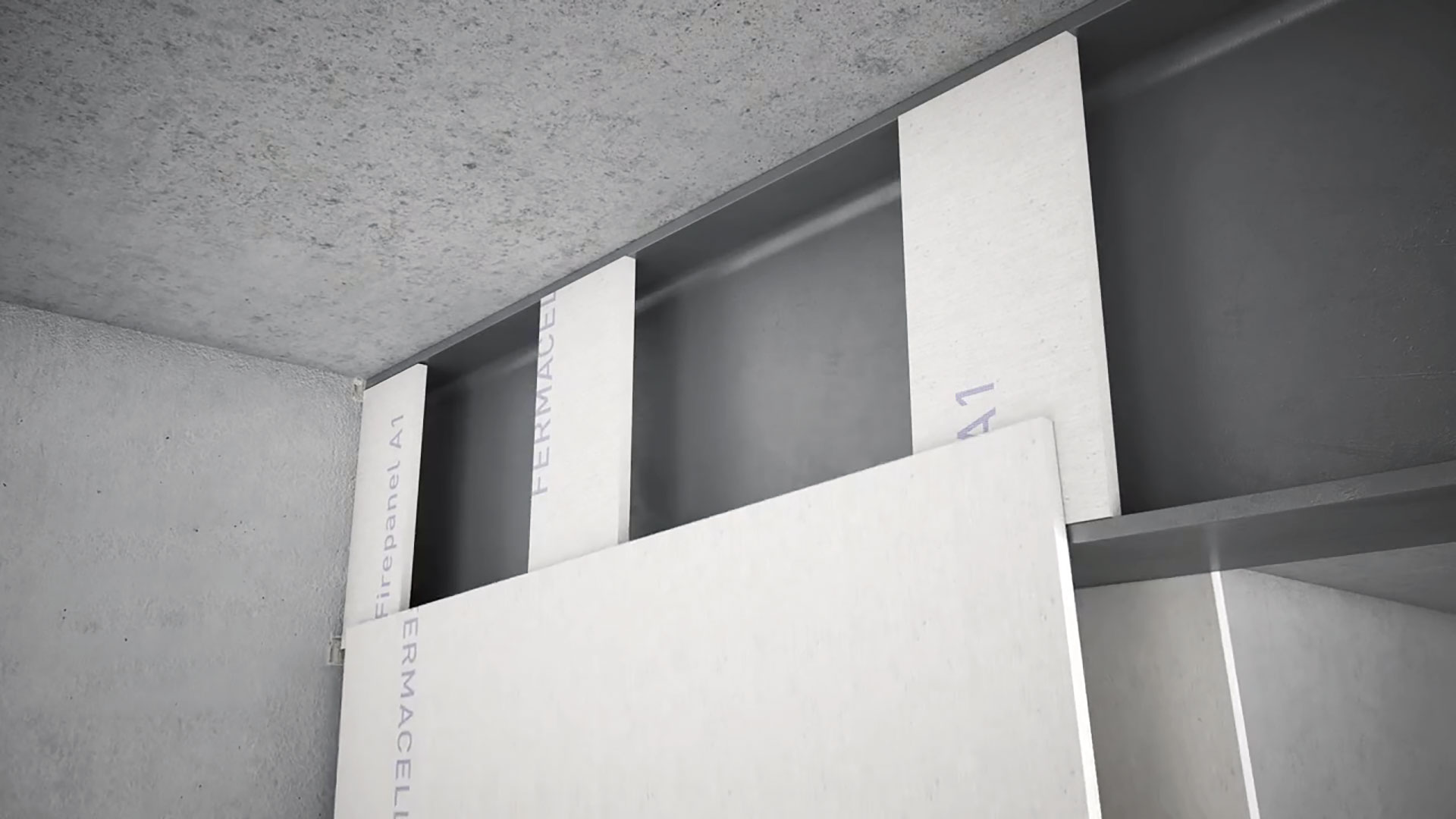

Pripravené požiarne opláštenie sa nasunie na oceľový nosník. | Zdroj: James Hardie Europe

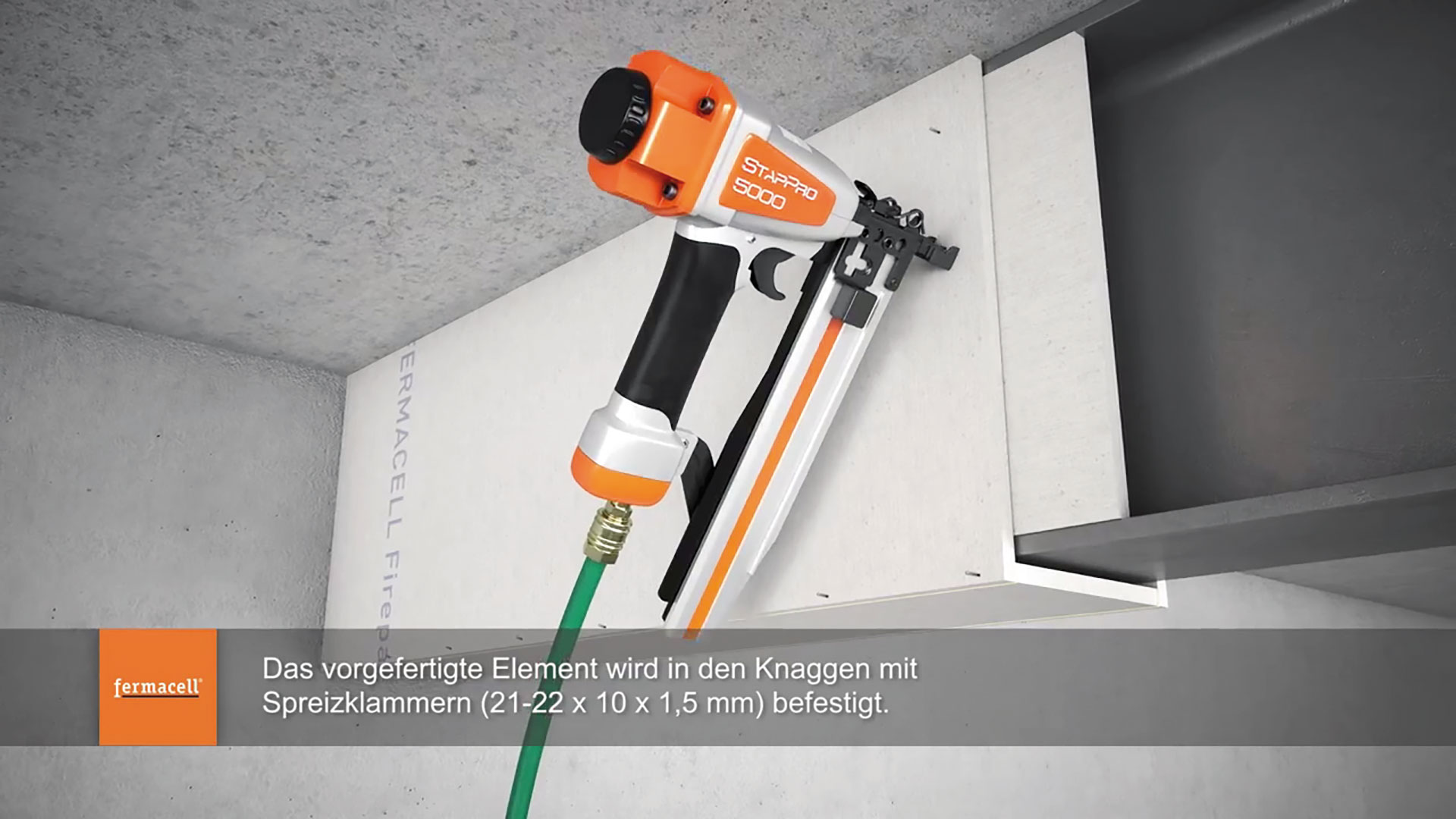

Predpripravený prvok na požiarne opláštenie nosníka sa pripevní v mieste podkladových vzpier pomocou spôn s rozmermi 21 – 22 × 10 × 1,5 mm (pri hrúbke dosky 12,5 a 15 mm). | Zdroj: James Hardie Europe

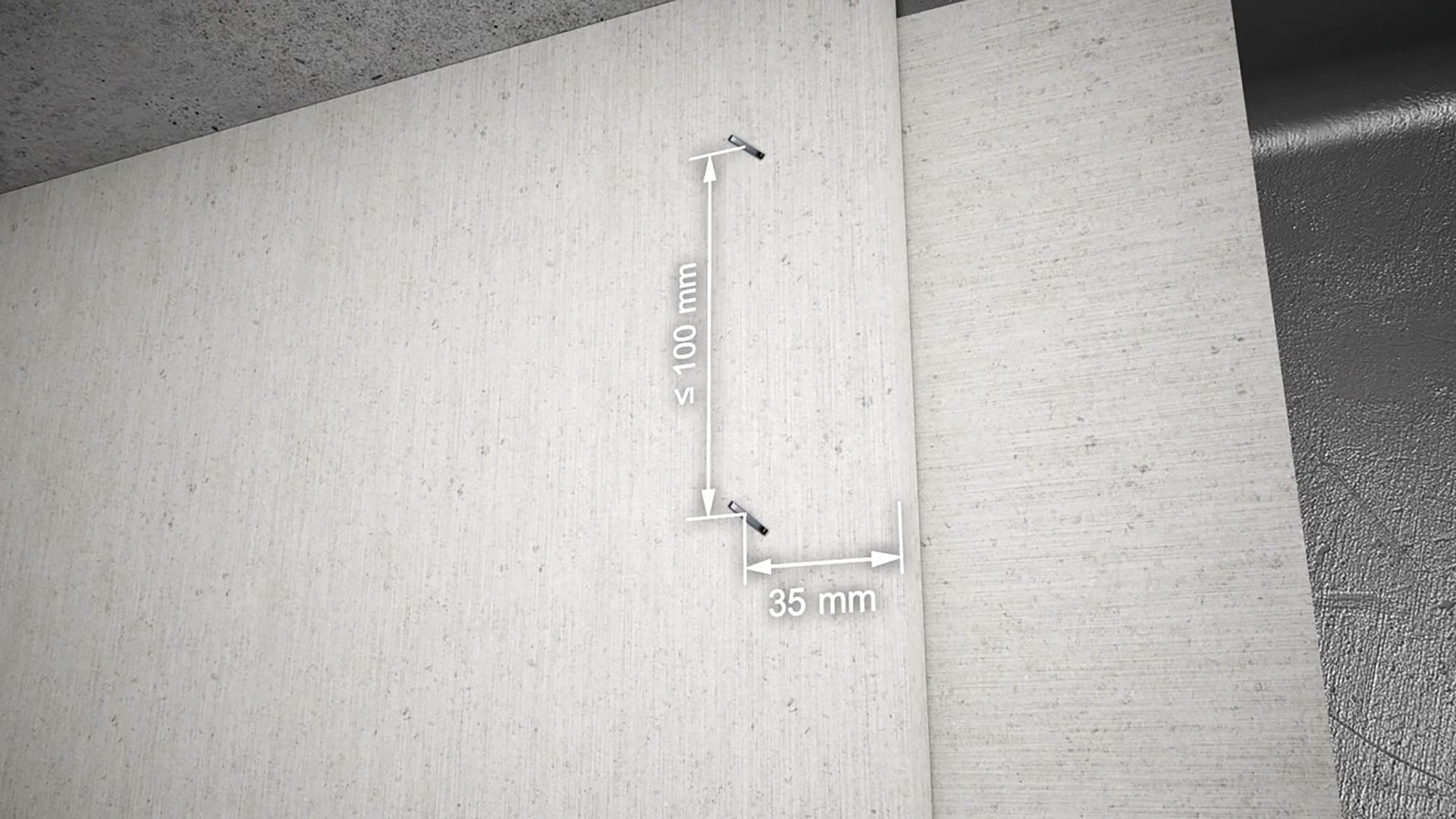

Spony sa nastrelia 35 mm od okraja dosky a vo vzájomnej osovej vzdialenosti ≤ 100 mm. | Zdroj: James Hardie Europe
Ďalší predpripravený prvok sa osadí s medzerou 1 mm. | Zdroj: James Hardie Europe

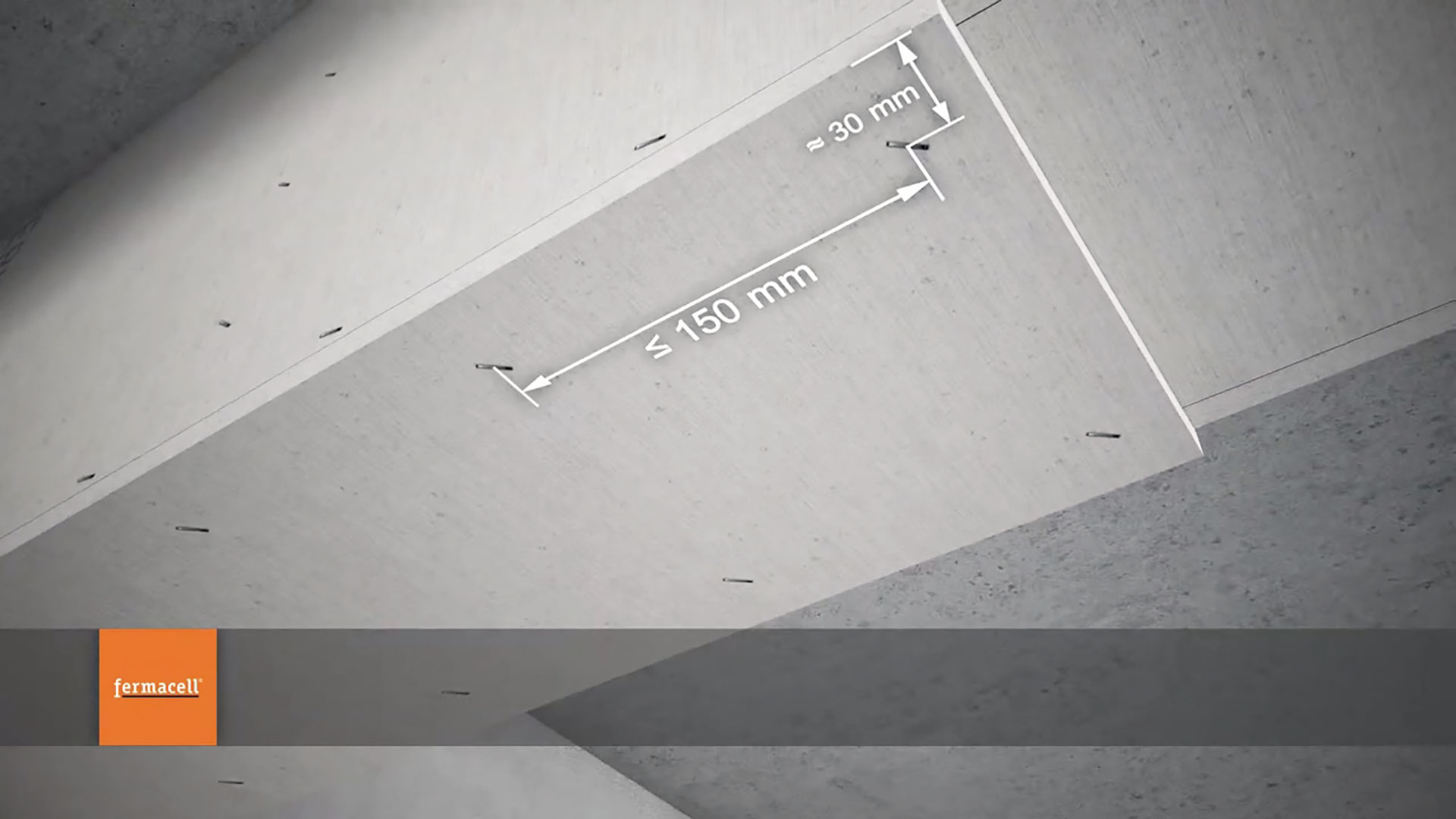

Doska druhej vrstvy sa pripevní na prvú vrstvu sponami s rozmermi 21 – 22 × 10 × 1,5 mm (pri hrúbke dosky 12,5 a 15 mm). Spony sa nastrelia 30 mm od okraja dosky vo vzájomnej osovej vzdialenosti ≤ 150 mm. | Zdroj: James Hardie Europe

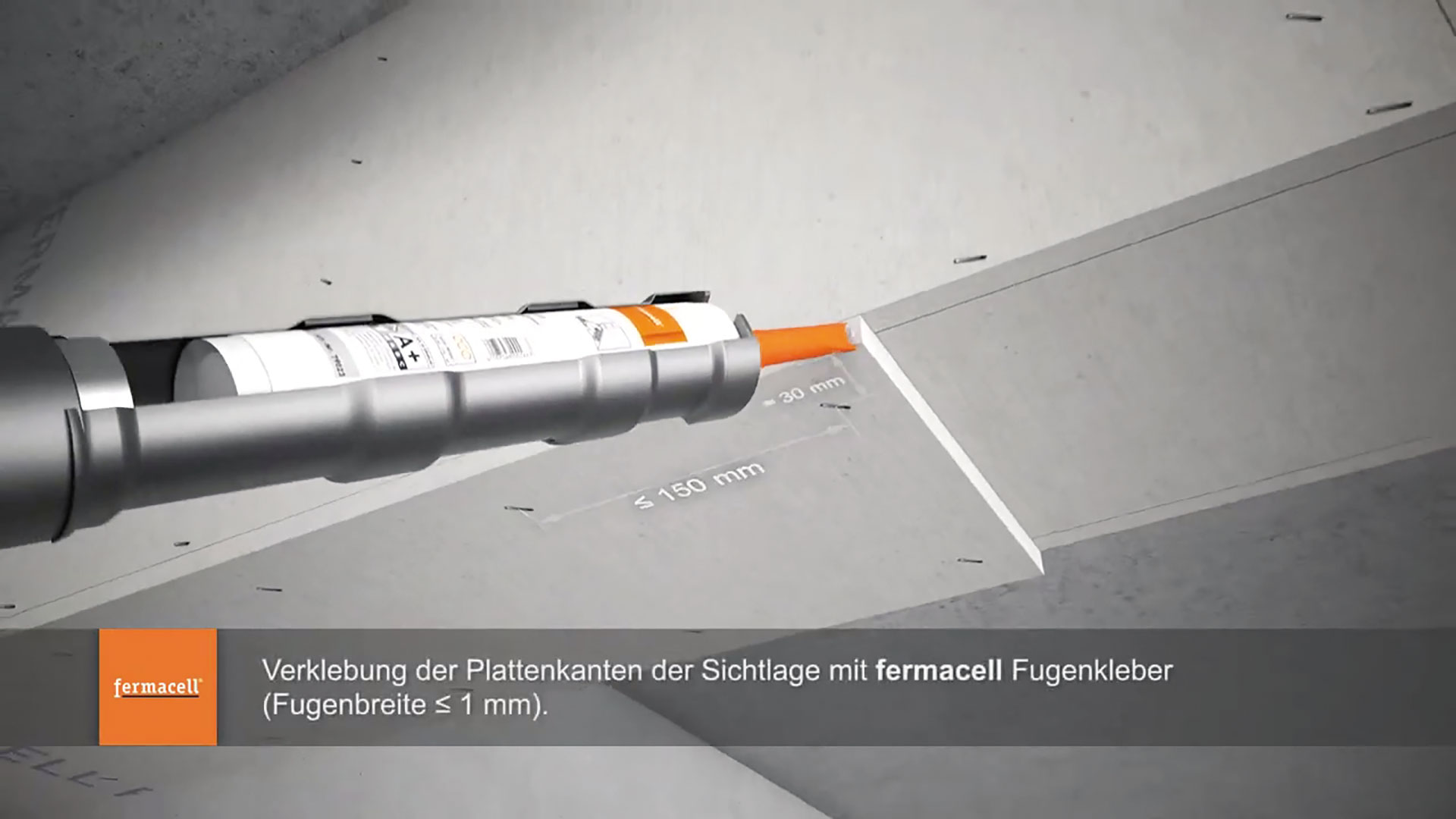

Na hranu dosky, ktorá tvorí druhú vrstvu opláštenia, sa nanesie aplikačnou pištoľou škárovacie lepidlo. | Zdroj: James Hardie Europe

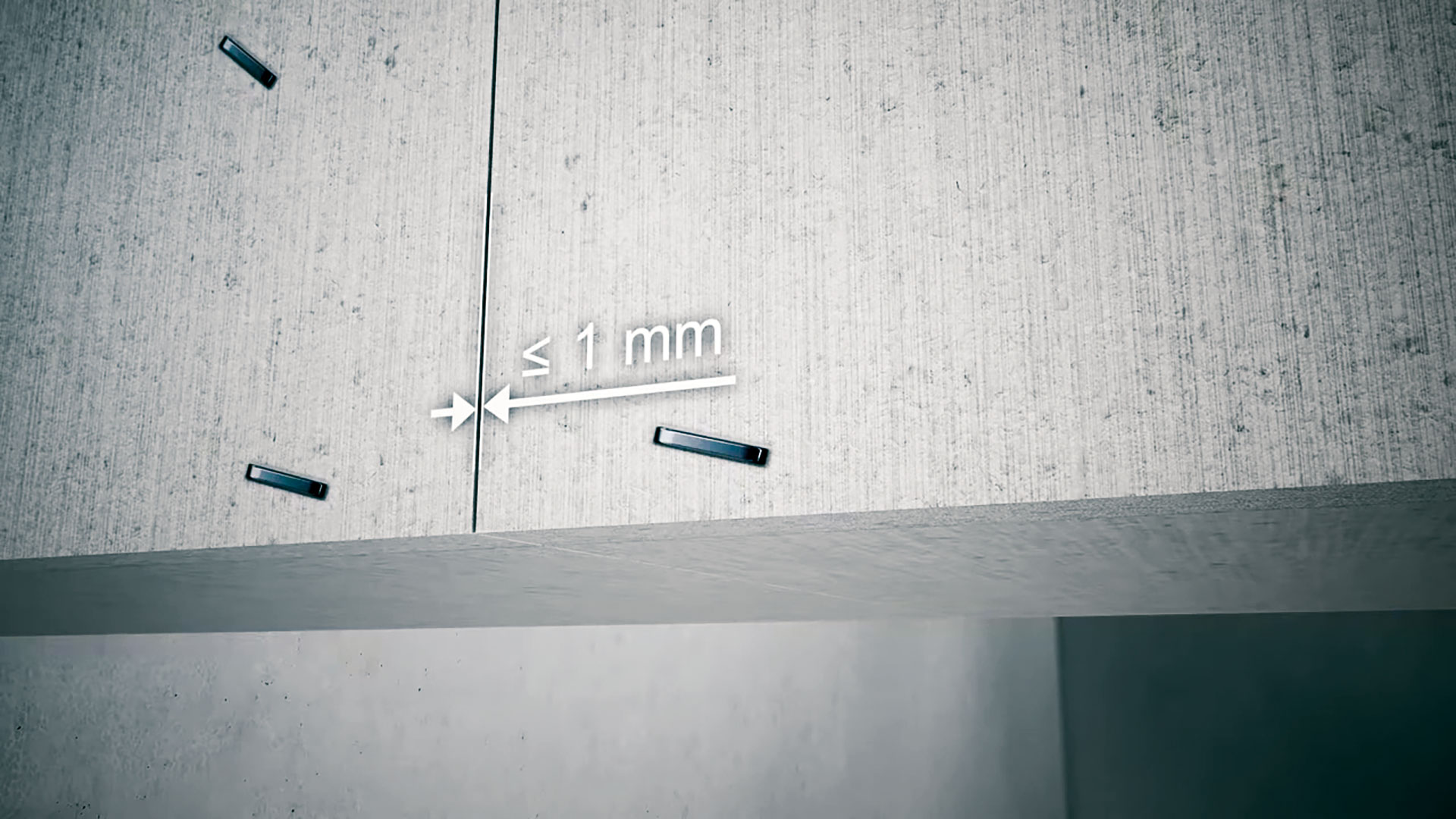

K prvej vodorovnej doske druhej vrstvy sa priloží zvislá doska druhej vrstvy. Medzera medzi doskami má byť ≤ 1 mm. | Zdroj: James Hardie Europe

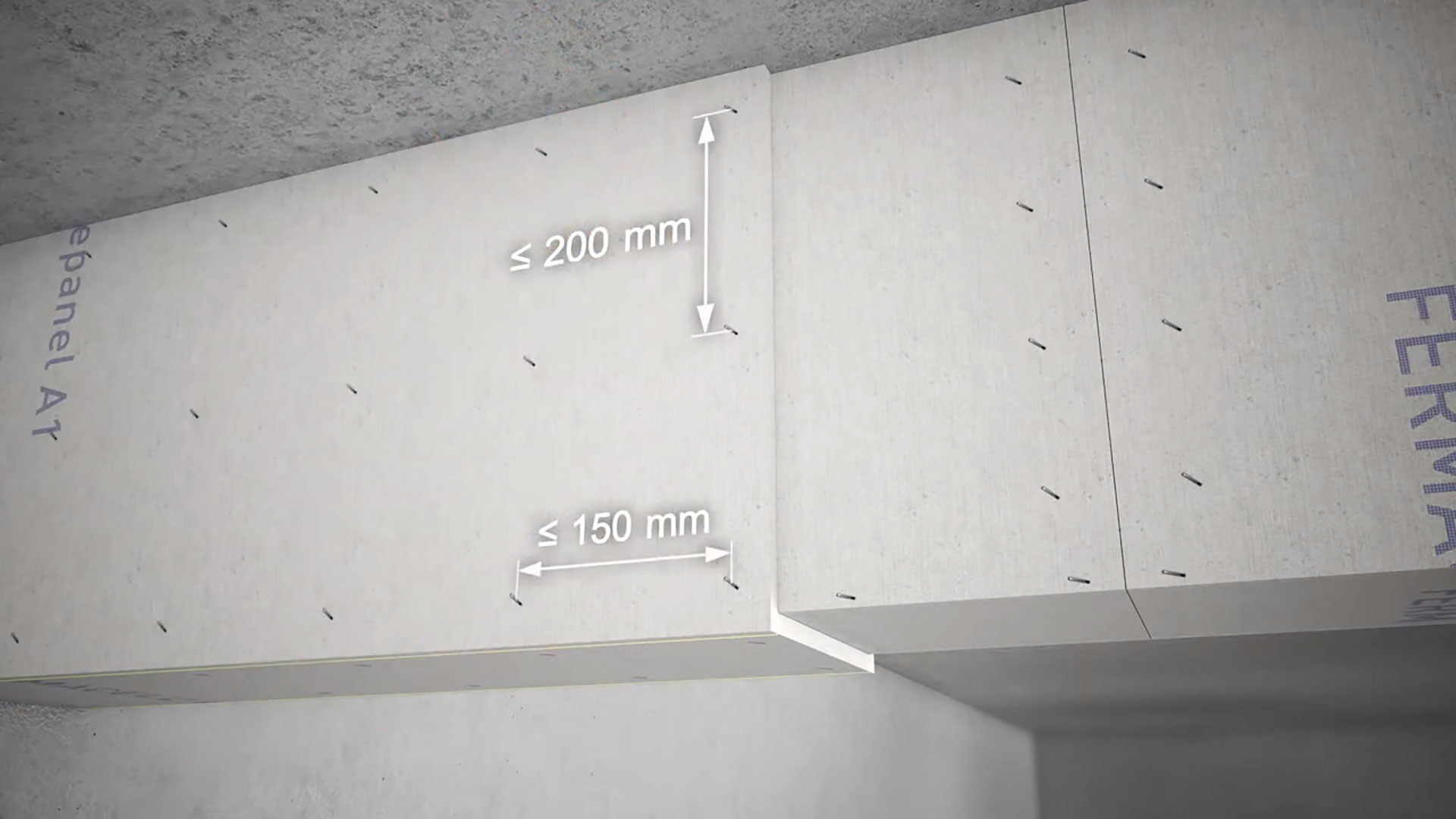

Zvislá doska sa pripevní sponami vosovej vzdialenosti ≤ 200 mm (vo zvislom smere) a ≤ 150 mm (vo vodorovnom smere). | Zdroj: James Hardie Europe

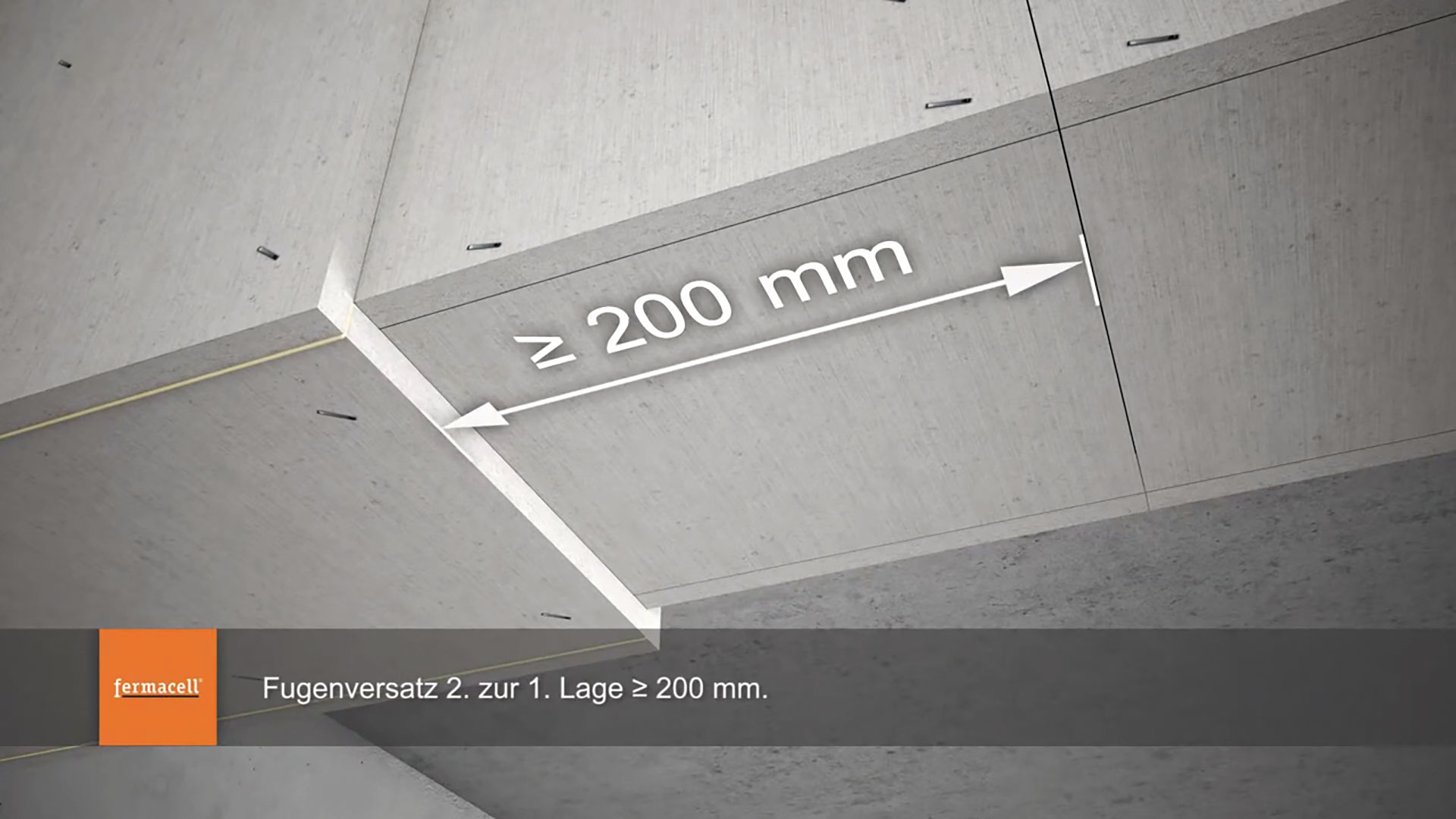

Druhá vrstva opláštenia by mala byť predsadená k zvislej škáre prvej vrstvy ≥ 200 mm. | Zdroj: James Hardie Europe
Na čelnú hranu vodorovnej dosky druhej vrstvy sa nanesie aplikačnou pištoľou škárovacie lepidlo. | Zdroj: James Hardie Europe

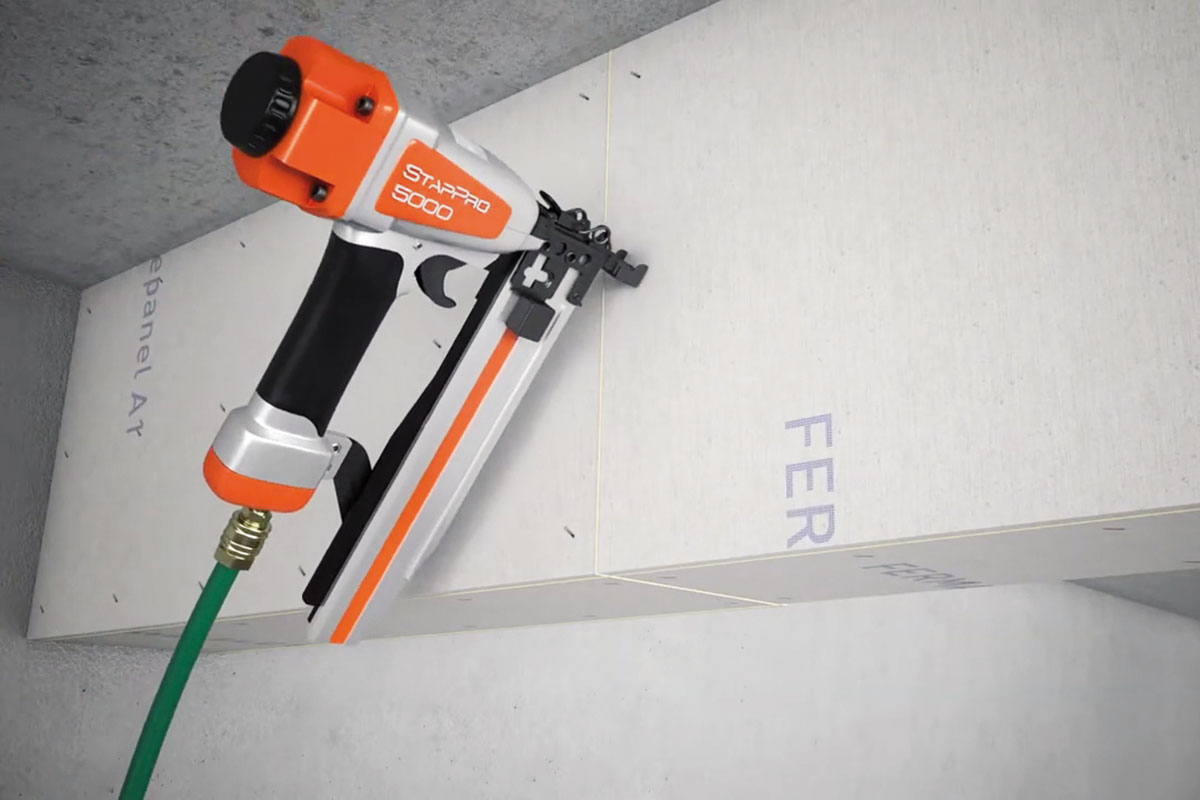

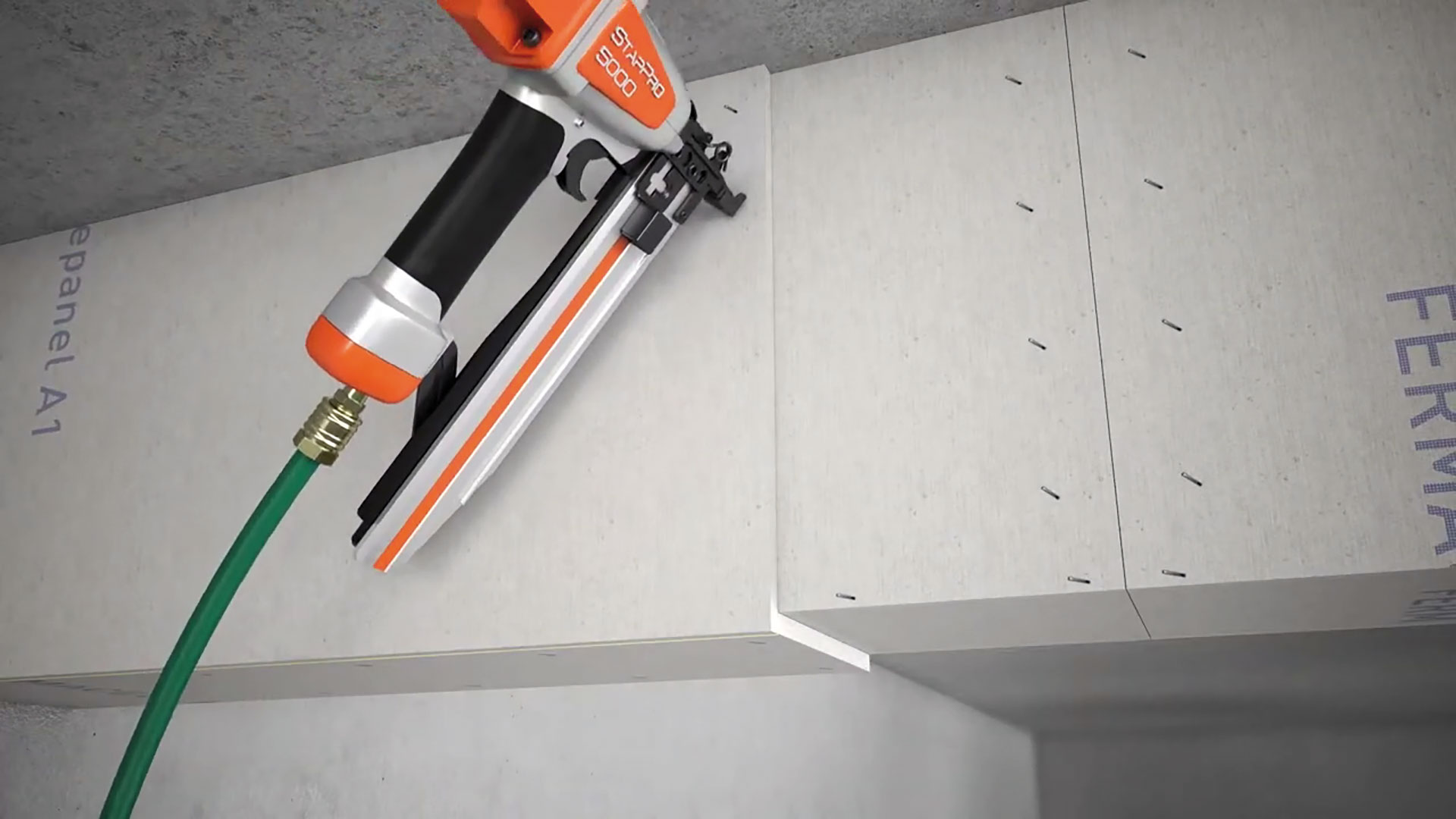

K doske sa priloží druhá vodorovná doska druhej vrstvy opláštenia a upevní sa sponami. | Zdroj: James Hardie Europe

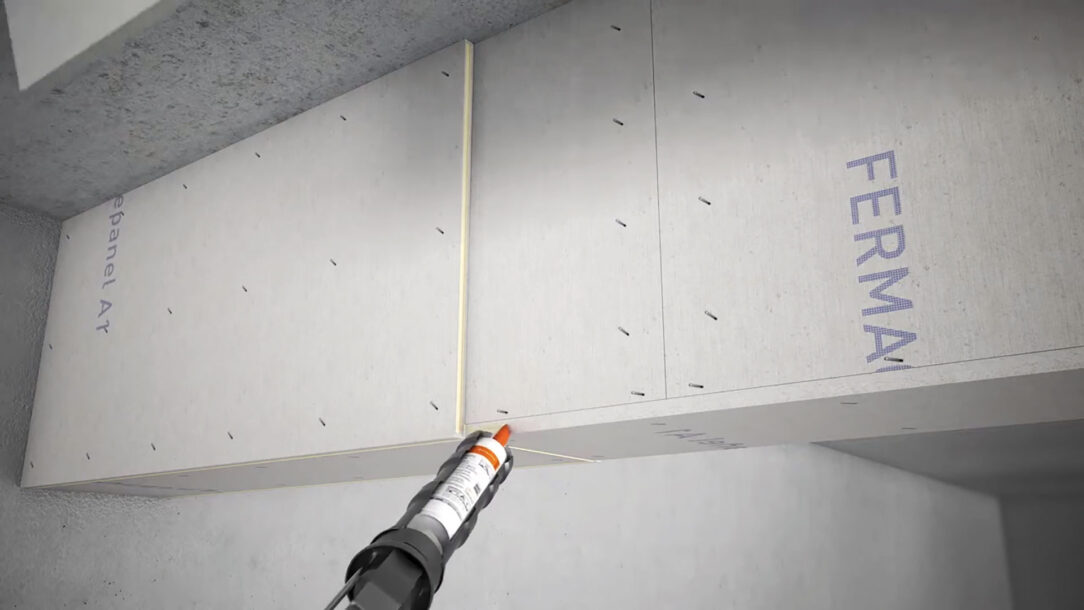

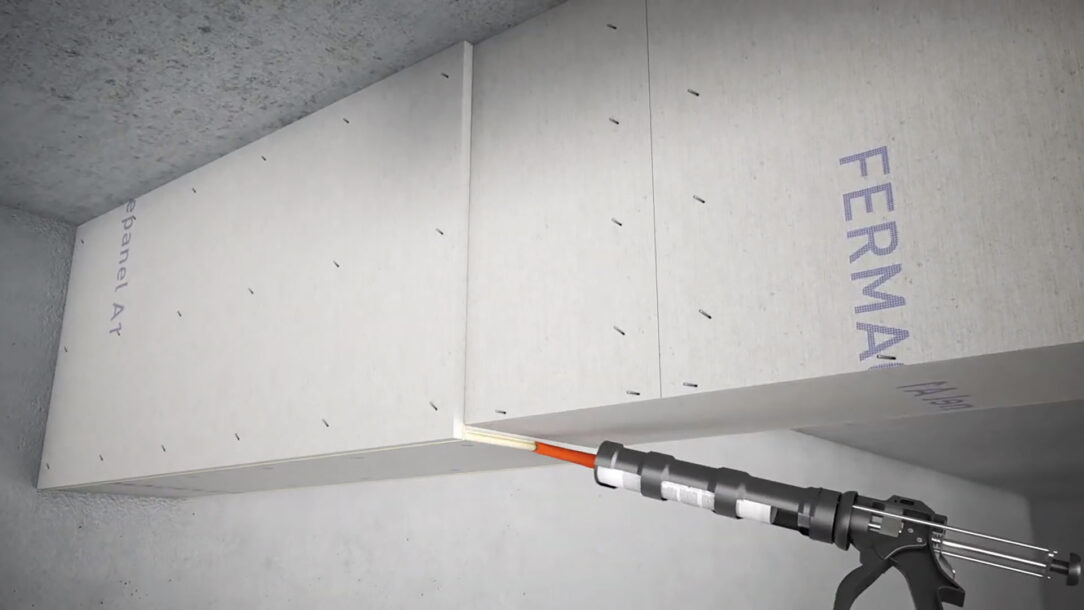

Na čelnú hranu zvislej dosky druhej vrstvy opláštenia a na bočnú hranu vodorovnej dosky druhej vrstvy opláštenia sa nanesie aplikačnou pištoľou škárovacie lepidlo. | Zdroj: James Hardie Europe

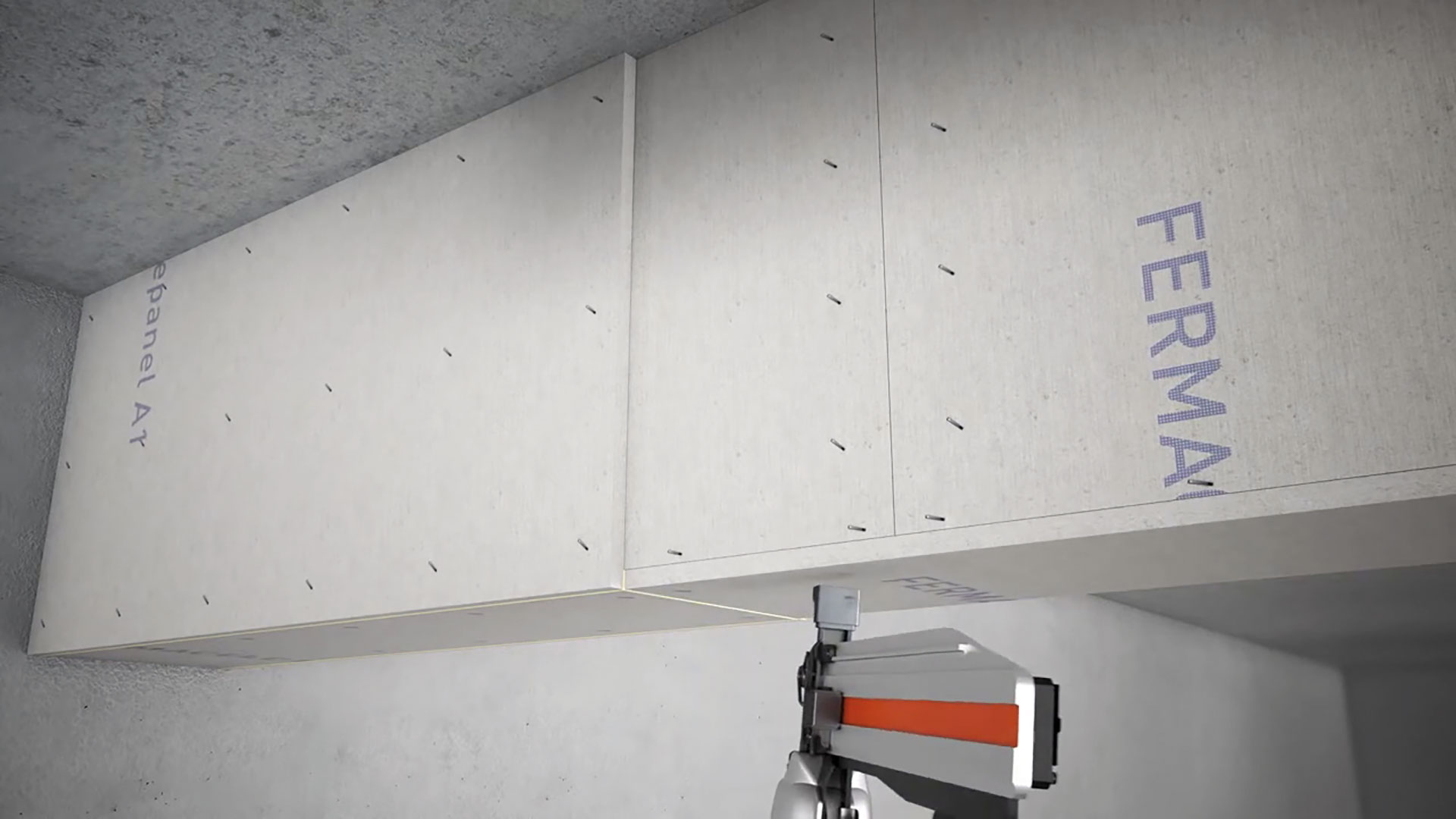

Na nosník sa priloží druhá zvislá doska druhej vrstvy opláštenia a pripevní sa sponami. | Zdroj: James Hardie Europe

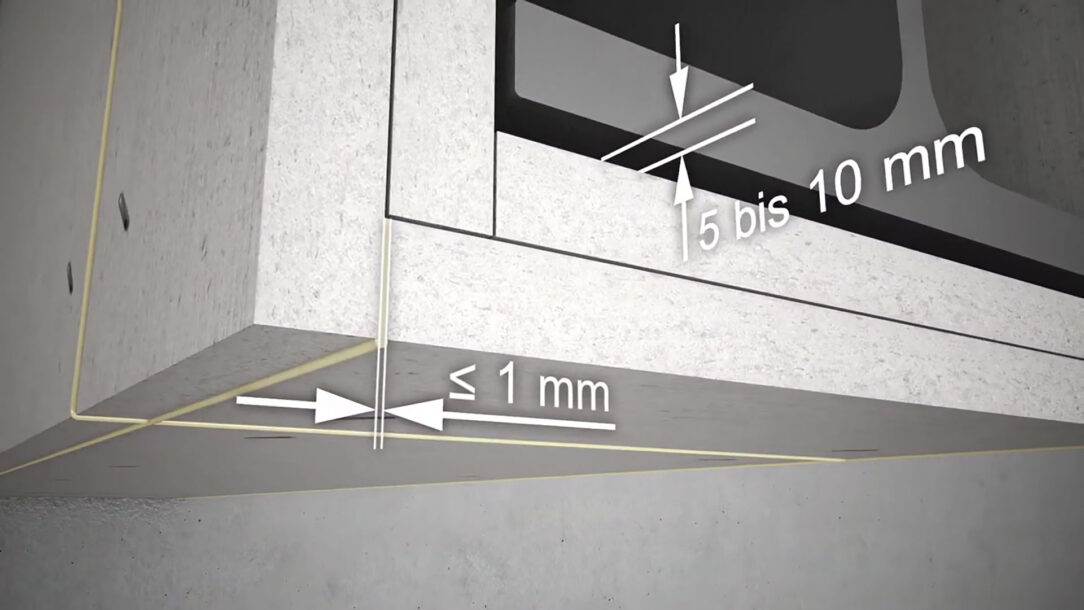

Šírka škár medzi jednotlivými doskami druhej vrstvy vyplnená škárovacím lepidlom má byť menšia ako 1 mm. Medzera medzi oceľovým nosníkom a prvou vrstvou opláštenia má byť 5 až 10 mm. | Zdroj: James Hardie Europe

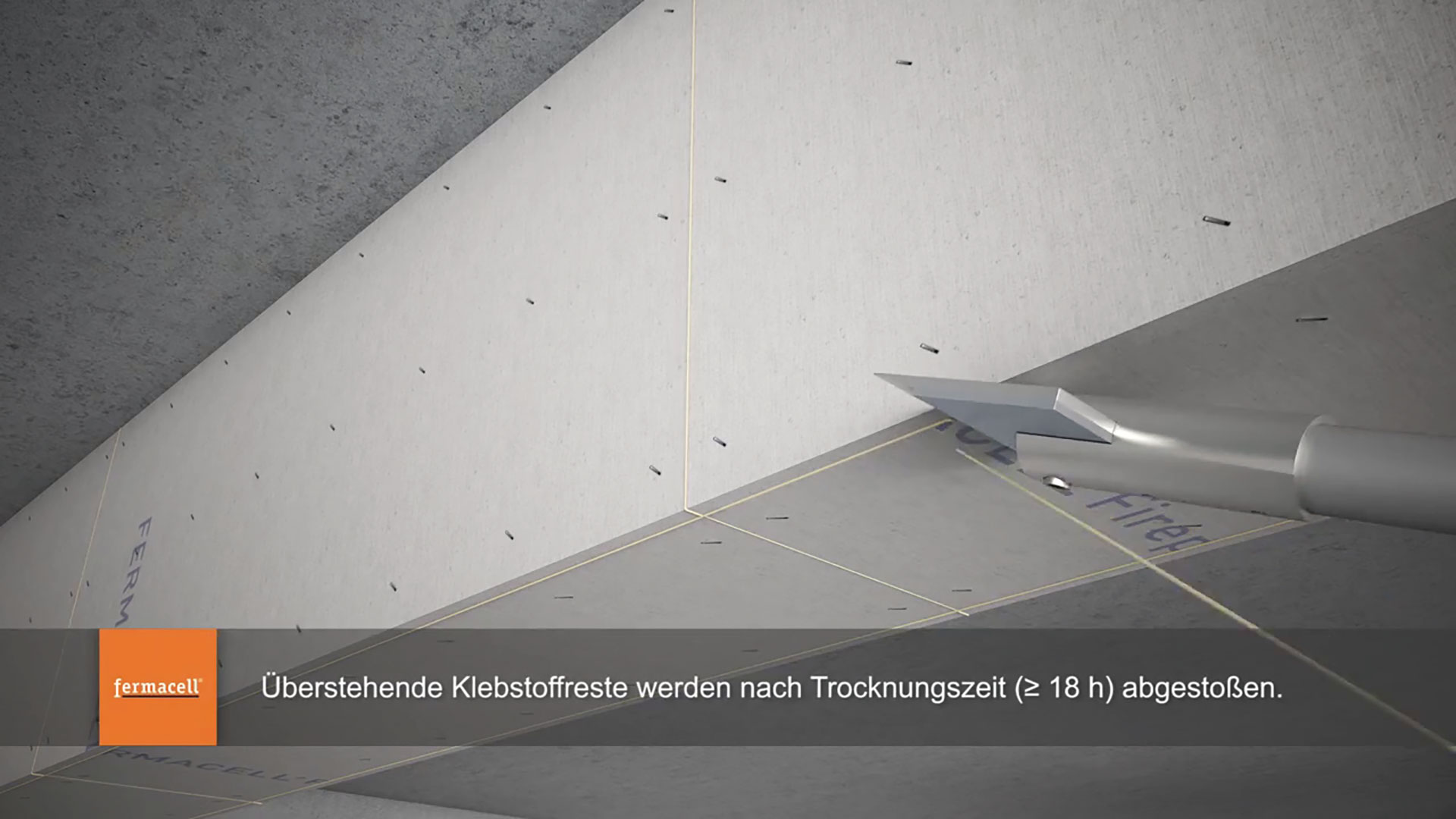

Po osadení opláštenia sa nechá škárovacie lepidlo dôkladne zaschnúť, a to minimálne 18 hodín. Zvyšky prečnievajúceho škárovacieho lepidla sa po dôkladnom zaschnutí ( 18 hodín) odstránia pomocou škrabky. | Zdroj: James Hardie Europe

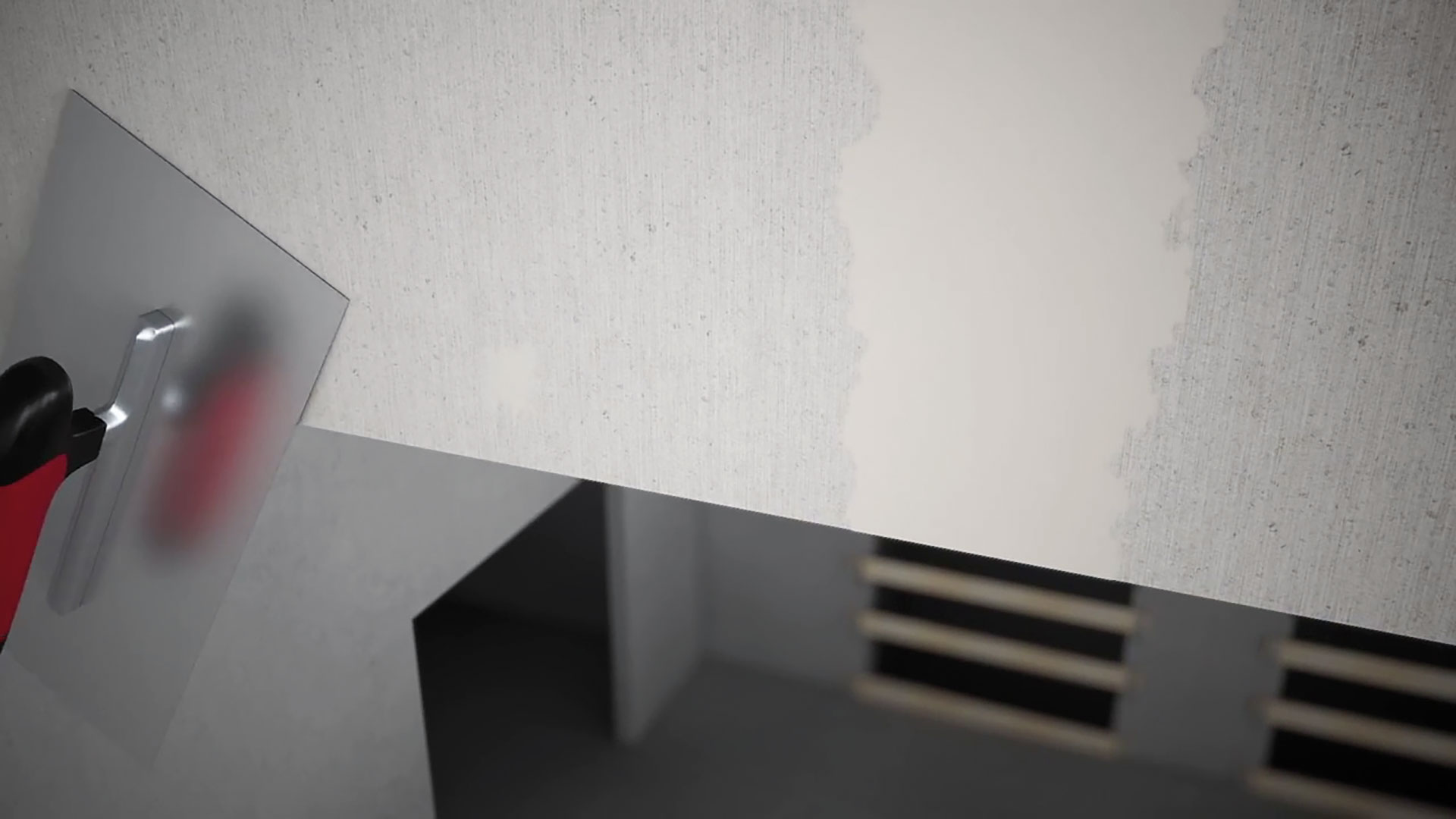

Jednotlivé škáry medzi doskami požiarneho opláštenia sa pretmelia škárovacím tmelom. Nanesený tmel sa zahladí hladkou hranou oceľového hladidla. Rovnako sa škárovacím tmelom pomocou oceľového hladidla pretmelia aj všetky pripevňovacie spony. | Zdroj: James Hardie Europe

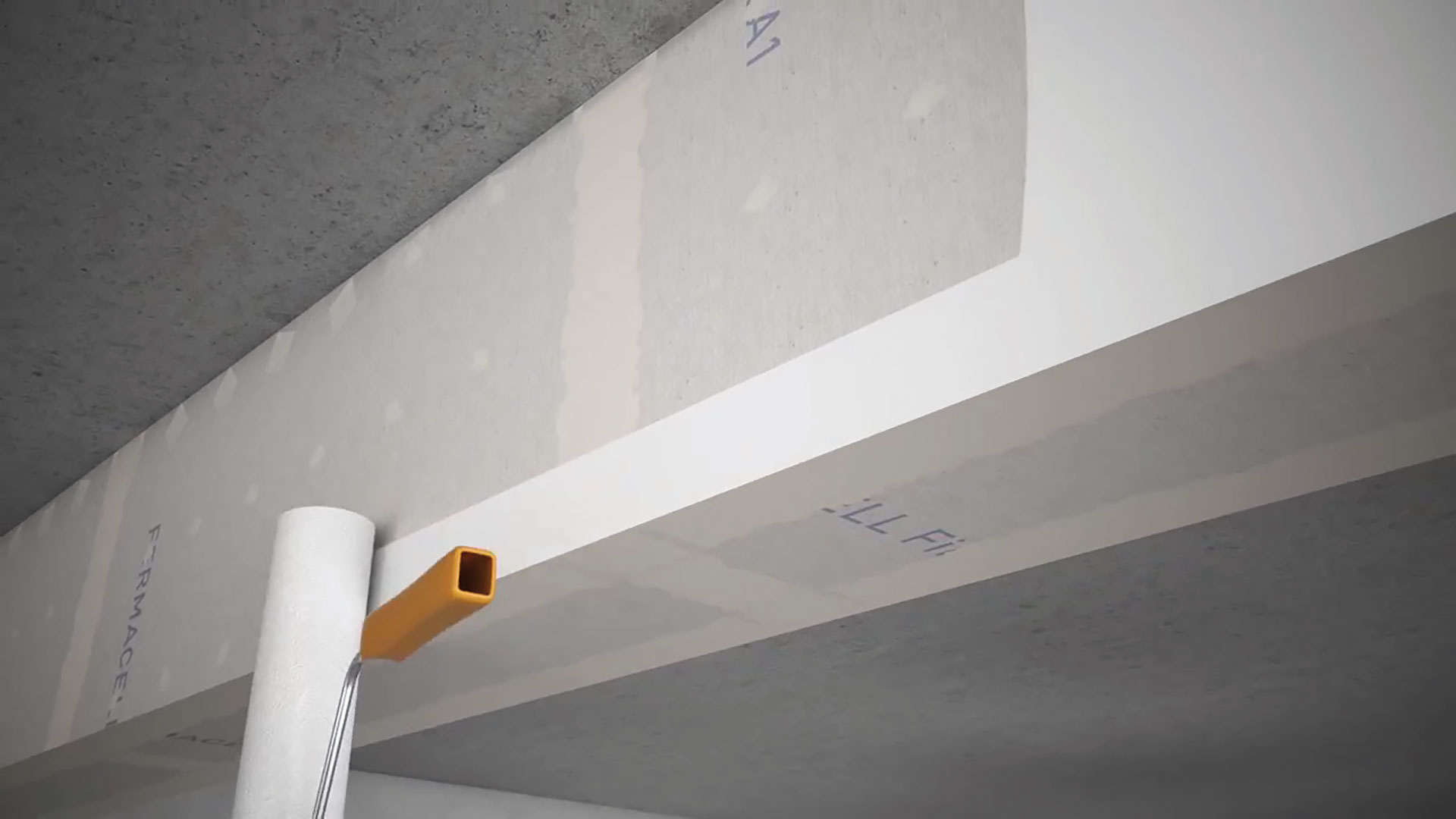

Na povrch požiarneho opláštenia sa nanesie vhodná povrchová úprava. | Zdroj: James Hardie Europe
TEXT: spracované z podkladov firmy James Hardie Europe
FOTO: James Hardie Europe
