Aplikačný postup Zváranie mPVC fólie
Časopis Stavebné materiály
Na zváranie mPVC fólie sú určené špeciálne ručné zváracie prístroje (napr. Leister Triac ST, príp. AT, Herz Rion, Rion digital) alebo automatické zváracie prístroje (napr. Leister Varimat alebo Herz Roofon). Tieto prístroje sú vybavené plynulou reguláciou teploty horúceho vzduchu do 700 °C.
Pred ich použitím treba preštudovať pokyny výrobcu na obsluhu prístroja a vykonávať pravidelnú revíziu zváracieho prístroja servisným technikom. Zároveň treba dbať na to, aby otvory nasávania vzduchu zozadu prístroja boli vždy čisté a priechodné. Počas zvárania je potrebné zabezpečiť stály príkon elektrickej energie.
Pozor treba dávať predovšetkým na kvalitu a dĺžku privádzacích káblov vo vzťahu k možnému poklesu napätia. Pred vypnutím je potrebné zvárací prístroj vždy ochladiť, aby nedochádzalo k poškodeniu vykurovacieho telesa. Niektoré prístroje disponujú funkciou automatického schladenia a vypnutia.
Na rozmerovú stabilizáciu nechajte rozvinutý pás fólie vždy rozvinutý uležať na podklade. V chladnom počasí približne 30 min., v teplom približne 10 min. Fólia musí byť pred zváraním vždy čistá a suchá. Na vytvorenie kvalitného zvaru je potrebný kvalitný podklad.
Info o materiáli
- Hydroizolačná fólia na báze mäkčeného PVC vystužená polyesterovou mriežkou vhodná na realizáciu mechanicky kotvených a priťažených striech; odolná proti UV žiareniu.
Parametre pre ručné zváranie
Odporúčaná teplota zvárania hydroizolačnej fólie na báze mPVC sa pohybuje v rozpätí od 430 do 600 °C. Nastavenie teploty závisí vždy od poveternostných podmienok (okolitá teplota, rýchlosť vetra), rýchlosti posúvania dýzy zváracieho prístroja, hrúbky a teploty fólie. Pri zváracích prístrojoch s reguláciou prietoku vzduchu možno znížiť prúdenie vzduchu, a tak spomaliť rýchlosť zvárania pri zachovaní rovnakej zváracej teploty. To sa využíva predovšetkým pri zváraní detailov. Vždy je potrebné vykonať skúšobný zvar.
Vodotesný spoj
Pri aplikácii povlakovej hydroizolácie na báze mPVC predstavuje najdôležitejší pracovný krok absolútne vodotesné a pevné vzájomné spojenie jednotlivých pásov hydroizolačnej fólie. Na zváranie sa používajú predovšetkým teplovzdušné ručné alebo automatické zváracie prístroje, alternatívne možno použiť zváranie za studena. Zváranie sa realizuje predsadením jednotlivých pásov hydroizolačnej fólie.
Zváranie horúcim vzduchom sa zakladá na natavení kontaktných plôch hydroizolačnej fólie horúcim vzduchom a ich vzájomnom spojení tlakom prítlačného valčeka. Nahriatie a natavenie materiálu sa vykonáva smerovým prúdom horúceho vzduchu, ktorý vychádza zo štrbinovej dýzy zváracieho prístroja s plynulou reguláciou teploty. Zvárací prístroj sa plynulo posúva v smere nezvareného spoja a natavené kontaktné plochy fólie sa tesne za dýzou stláčajú prítlačným gumeným valčekom. Tento spôsob spájania možno použiť pri teplotách od –5 do +40 °C.
Vo výnimočných prípadoch možno realizovať spájanie fólií za studena pomocou rozpúšťadla na báze THF. Ide však len o okrajový spôsob spájania, použiteľný len na priame spájanie mimo priestorových detailov. Spájanie za studena možno použiť len pri teplotách nad +15 °C a počas suchého počasia. Ak nie je opodstatnený iný dôvod, je potrebné považovať spôsob zvárania horúcim vzduchom za prvoradý.
Čo budete potrebovať
- Hydroizolačná fólia na báze mPVC
- napr. Fatrafol 810 (810/V)
- hrúbka: 1,2; 1,5; 1,8 a 2 mm, šírka: 2,05 m
- napr. Fatrafol 810 (810/V)
Náradie
- ručný zvárací prístroj
- dýza rovná, 40 mm na zváranie fólie na rovnej ploche
- dýza rovná, 20 mm na zváranie fólie pri detailoch
- dýza zahnutá, 20 mm na zváranie fólie na ťažko dostupných miestach
- silikónový prítlačný valček, 40 mm pre ručne vyhotovené zvary predovšetkým na ploche
- silikónový prítlačný valček, 20 mm pre ručne vyhotovené zvary pri detailoch
- prítlačné mosadzné koliesko na správne vytváranie vnútorných uhlov fólie
- oceľová kefa
- kontrolná ihla
- nôž háčik
- kliešte
- skrutkovač
- oceľový navíjací meter
Preložené pásy fólie s presahom min. 50 mm sa najskôr vzájomne zafixujú bodovými (pozičnými) zvarmi, ktoré sa realizujú vo vzájomnej vzdialenosti približne 400 mm. Tým sa zabráni posunutiu pásov fólie pri zváraní. | Zdroj: Fatrafol
Bodový zvar by mal byť približne 40 mm od okraja vrchnej fólie, aby bolo možné vyhotoviť zvar so šírkou 30 mm. Bodový zvar sa musí realizovať tak, aby sa dal odtrhnúť bez poškodenia fólie. | Zdroj: Fatrafol
Dýza zváracieho prístroja sa zasunie pod presah fólie pod uhlom približne 45° tak, aby okraj dýzy vyčnieval von zo zvaru 2 až 3 mm. | Zdroj: Fatrafol
Približne 5 až 10 mm pred koncom dýzy sa prechádza po spoji prítlačným valčekom. Tlak na valček by sa mal vyvíjať predovšetkým pri pohybe von zo zvaru. Pri neprimeranom tlaku v opačnom smere sa môže fólia neželane zvlniť. | Zdroj: Fatrafol
Miernym nadvihnutím dýzy zváracieho prístroja sa zabráni poškriabaniu povrchu spodnej fólie. | Zdroj: Fatrafol

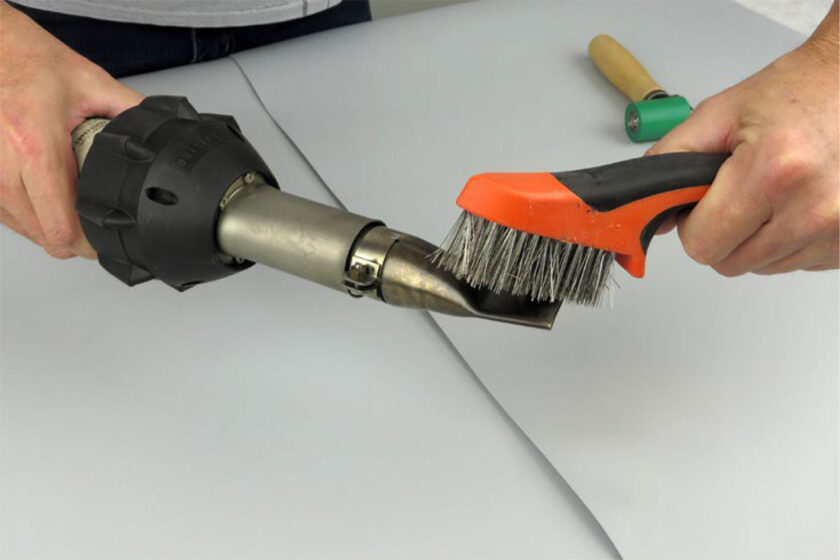

Dýzu zváracieho prístroja treba pravidelne čistiť drôtenou kefou, aby sa spálené PVC nezanášalo z povrchu dýzy do zvarov. Minimálna šírka zvarov je 30 mm. | Zdroj: Fatrafol
Pri prerušení zvaru je pred pokračovaním potrebné odtiahnuť vrchnú fóliu od spodnej primeranou silou a v mieste nadviazania zvarov dýzu na chvíľu pridržať. | Zdroj: Fatrafol
TEXT + FOTO: spracované z podkladov firmy Fatra Izolfa, a. s.
