Unikátne automatizované monitorovacie systémy

6. septembra 2013

Partneri sekcie:

Záruka konštrukčnej a geologickej bezpečnosti stavieb
SYLEX je popredná slovenská spoločnosť vo výrobe optických káblových systémov s vlastným výskumno-vývojovým a výrobným strediskom pre opto-vláknové senzorické systémy. V oblasti automatizovaných monitorovacích systémov ponúkame riešenia na kľúč založené na princípe našich opto-vláknových snímačov, ktorých spoľahlivosť a presnosť je overená mnohými projektmi po celom svete.

Opto-vláknové snímače na princípe Braggovej mriežky vyrábané technológiou DTG^® dávajú týmto systémom rad unikátnych výhod oproti konvenčným meracím riešeniam. Tieto systémy môžu výrazne zvýšiť bezpečnosť, predĺžiť dobu životnosti a zlepšiť ekonomiku prevádzky infraštruktúrnych projektov, banských diel a energetických zariadení a tým prispieť k ekonomickému rozvoju Slovenska.

Referencie zo sveta
Priehrady

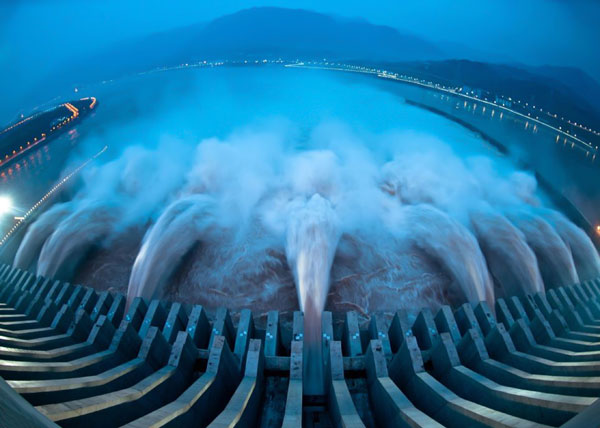

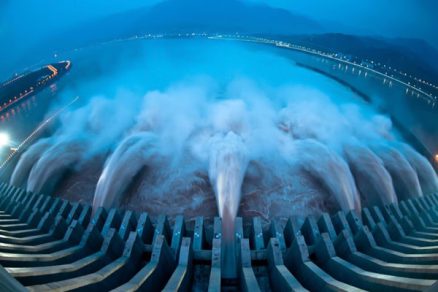

Realizovaný projekt: Tri Rokliny, Čína

Najväčšia vodná elektráreň na svete – inštalované tlakové snímače na meranie výšky vodnej hladiny.

Mosty / Diaľnice

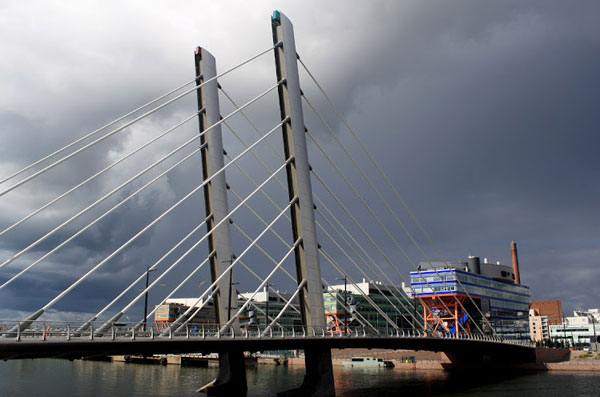

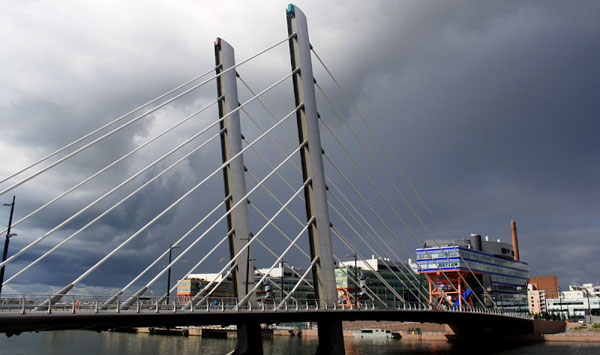

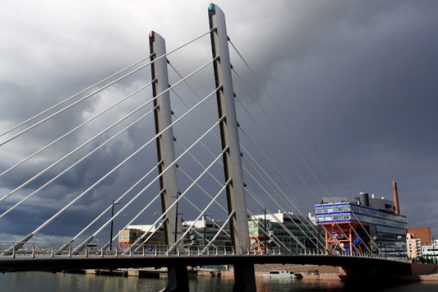

Realizovaný projekt: Stay cable bridge, Fínsko

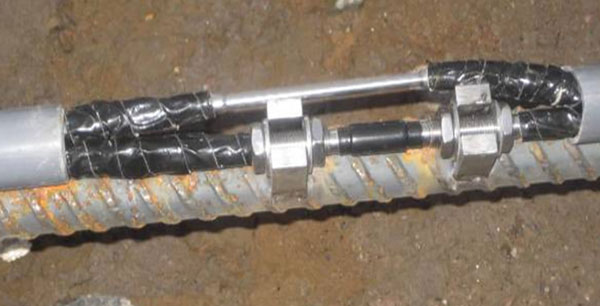

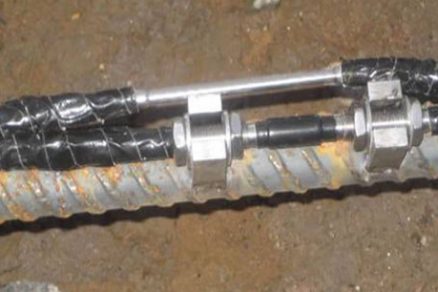

Snímač mechanického napätia MS-01 s teplotnou kompenzáciu, následne zaliaty do betónovej dosky.

Realizovaný projekt: Kurimany, Slovensko, 2013

Monitorovanie napätostí podporného systému PIŽMO

Železnice

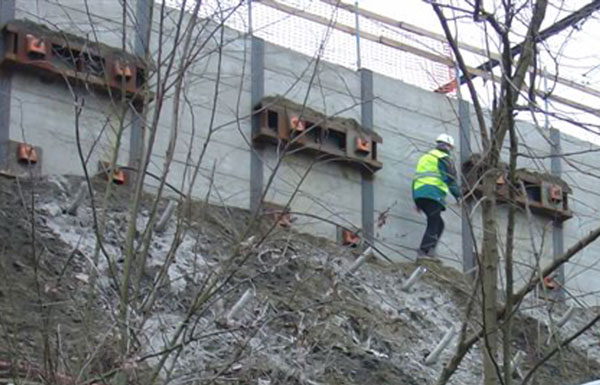

Realizovaný projekt: Tucrail – Limelettes, Belgicko

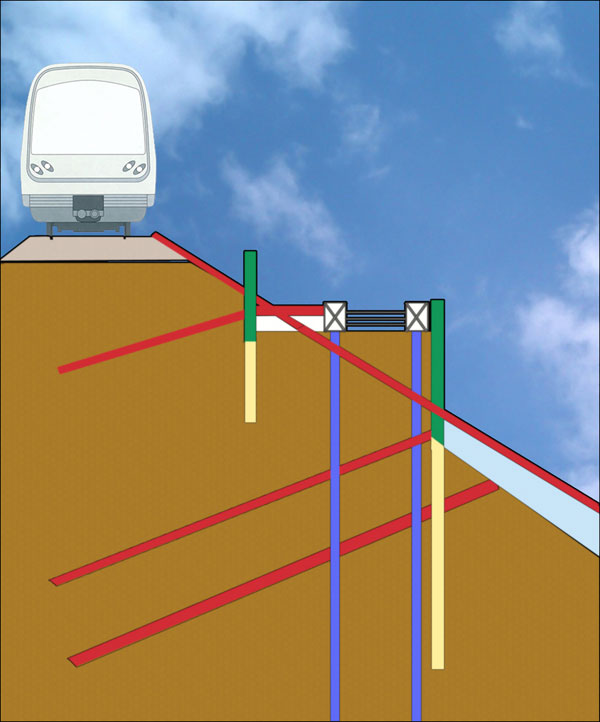

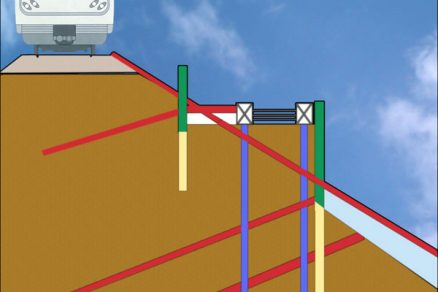

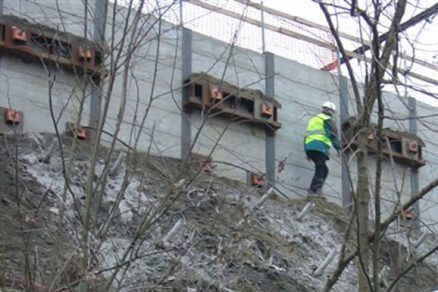

Optický extenzometer ASC-01 kontroluje pohyb a deformácie pôdneho podložia v železničnom násype.

Tunely

Realizovaný projekt: Arraiz tunel, Španielsko

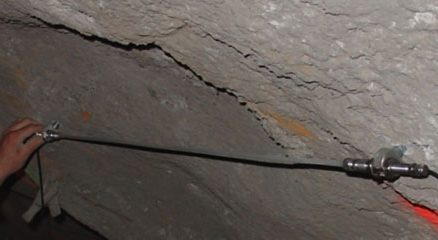

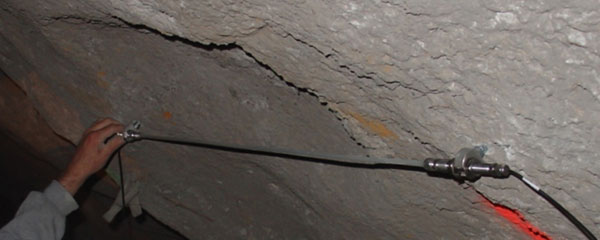

Monitorovanie trhlín v stene tunela (SC-01)

Bane

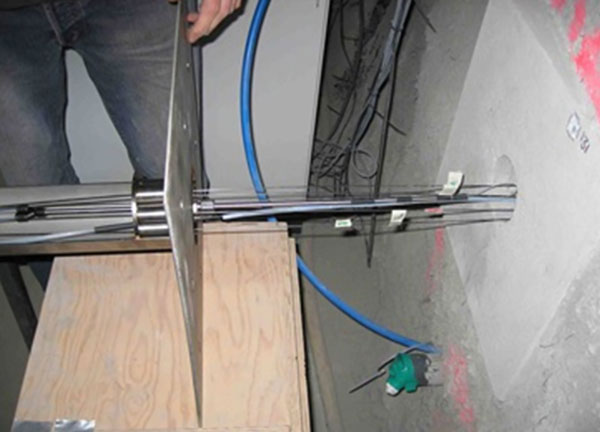

Realizovaný projekt: Mont Terri, Švajčiarsko

Monitorovanie pohybov okolitého podložia v ílovej bani

Uvedené príklady sú len jednými z mnohých riešení. Senzorické systémy je možné prispôsobovať podmienkam merania, požadovaným environmentálnym vplyvom, prípadne spôsobu inštalácie.

Výhody a prínosy

Monitoring bez obmedzenia prevádzky stavby
Kontinuálne monitorovanie statických aj dynamických vlastností
Imúnnosť voči elektromagnetickému žiareniu
Vhodné do výbušného prostredia (Elektricky nevodivé a energeticky pasívne)
Rýchla montáž a vzdialený monitoring
Funkčnosť i v extrémnych ekologických prostrediach (rádioaktivita)
Stabilné monitorovanie počas celej doby životnosti
Zvýšenie bezpečnosti a predĺženie životnosti monitorovaného objektu
Ochrana majetku a zdravia

Senzorické systémy

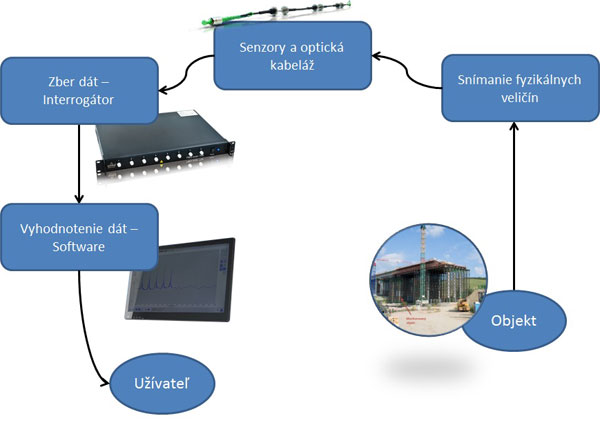

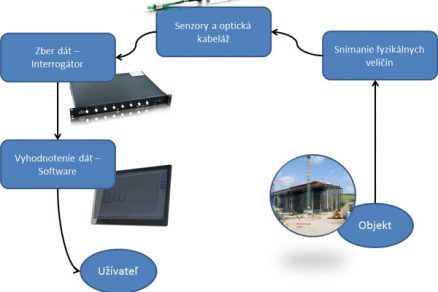

Schéma ponúkaného riešenia

Ponúkané riešenia a ich varianty:

Návrh meracieho systému podľa potrieb jednotlivých projektov
Dodávky senzorov a vyhodnocovacích jednotiek (interrogator)
Vyhodnocovanie meraných dát
Vzdialené riadenie merania a vyhodnocovanie
Spúšťanie alarm signalizácii

Úvod k opto-vláknovým senzorom

Optické vlákna, známe najmä z telekomunikácii, sú dnes už pomerne často využívané aj v oblasti meracích technológií. Ako generačne mladšia a nastupujúca technológia merania, vynikajú oproti konvenčným elektrickým alebo hydraulickým meracím systémom niektorými bezkonkurenčnými vlastnosťami. Napríklad:

Imúnnosť voči elektromagnetickému žiareniu
Rýchla a jednoduchá inštalácia
Dlhá životnosť (>20 rokov)
Elektricky nevodivé a pasívne – eliminácia rizika výbuchu alebo vzniku iskry
Multiplexovanie – viac meracích bodov na jednom vlákne (jedno vlákno môže merať rôzne veličiny v rôznych pozíciách)
Meracia vzdialenosť až do 10 km

To robí z vláknových senzorov ideálne riešenie pre potreby meraní týchto veličín:

Merané veličiny
Tlak

hydrostaticky tlak v nádržiach, vrtoch a úložiskách jadrového odpadu
výška hladiny nádrží, priesaky

Posuv

posuvy pôdnych vrstiev v podložiach budov a iných civilných stavieb, svahov
monitorovanie prasklín/trhlín a dilatačných medzier na stenách budov, betónových konštrukcií, vozoviek, stenách tunelov a banských šácht

Mechanické napätie
