Konลกtrukฤnรฉ systรฉmy obvodovรฝch stien drevenรฝch stavieb

Partneri sekcie:

Medzi stavebnรฝmi materiรกlmi urฤenรฝmi na vรฝstavbu rodinnรฝch domov ฤoraz ฤastejลกie nachรกdzajรบ uplatnenie aj materiรกly na bรกze dreva. ฤŒlรกnok opisuje pouลพรญvanรฉ konลกtrukฤnรฉ systรฉmy drevenรฝch domov aย ich zรกkladnรฉ nosnรฉ konลกtrukcie.

Kaลพdรฝ zย konลกtrukฤnรฝch systรฉmov na bรกze dreva mรก svoje ลกpecifikรก, ktorรฉ ho zvรฝhodลˆujรบ alebo znevรฝhodลˆujรบ oproti ostatnรฝm. Vรฝber systรฉmu ovplyvลˆuje okrem inรฉho aj lokalita, do ktorej sa objekt umiestni.

Zvislรฉ nosnรฉ steny aย deliace prieฤky drevenรฝch domov moลพno rozdeliลฅ podฤพa ich konลกtrukcie na:

  • zrubovรฉ,
  • stฤบpikovรฉ,
  • panelovรฉ,
  • hrazdenรฉ,
  • steny zย prefabrikovanรฝch tvaroviek.

Zrubovรฝ systรฉm
Pri zrubovรฝch konลกtrukciรกch sรบ nosnรฉ prvky naukladanรฉ na seba. Drevenรฉ prvky tvoriace stenu zrubu mรดลพu byลฅ guliaฤe (kanadskรฝ zrub), tesanรฉ guliaฤe (typickรก slovenskรก architektรบra), polguliaฤe aย hranoly (novodobรฉ strojovo opracovรกvanรฉ zrubovรฉ stavby).

Statiku zrubovej stavby vo zvislom smere zabezpeฤuje masรญvnosลฅ jednotlivรฝch prvkov. Priestorovรบ tuhosลฅ zaisลฅujรบ rohovรฉ spoje aย stuลพujรบce deliace prieฤky, ktorรฉ sa vyrรกbajรบ zย rovnakรฝch prvkov ako obvodovรฉ aย nosnรฉ steny. Rozmery tรฝchto prvkov sa pohybujรบ vย rozpรคtรญ 150 aลพ 300โ€‰mm pre zruby zย guliaฤov aย polguliaฤov. Tรกto hrรบbka vย minulosti postaฤovala aj na dosiahnutie poลพadovanรฝch tepelnotechnickรฝch vlastnostรญ zrubovej steny. Dnes je vลกak zย hฤพadiska tepelnej ochrany budovy nedostaฤujรบca.

Pri prvkoch zย hranenรฉho reziva sa ich hrรบbka pohybuje od 100 do 200 mm. Zย hฤพadiska tepelnej techniky vลกak tรกto hrรบbka nepostaฤuje, preto sa pri novodobรฝch zrubovรฝch konลกtrukciรกch pridรกva vrstva tepelnej izolรกcie (najmรค na bรกze minerรกlnych vฤบn). Aby bol zachovanรฝ ฤisto drevenรฝ rรกz stavby, upevลˆuje sa zย interiรฉrovej strany obvodovej steny drevenรฝ obklad.

ย  ย

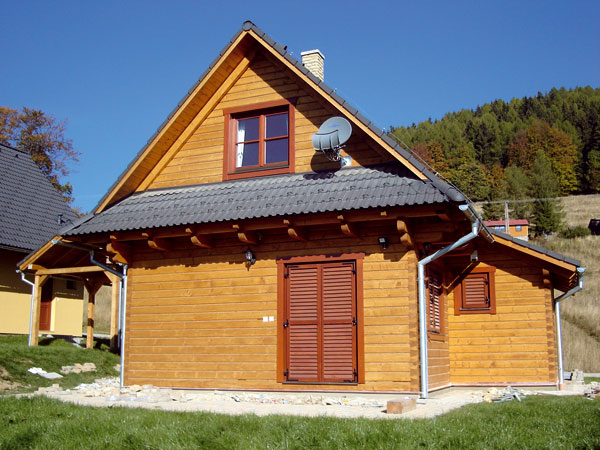

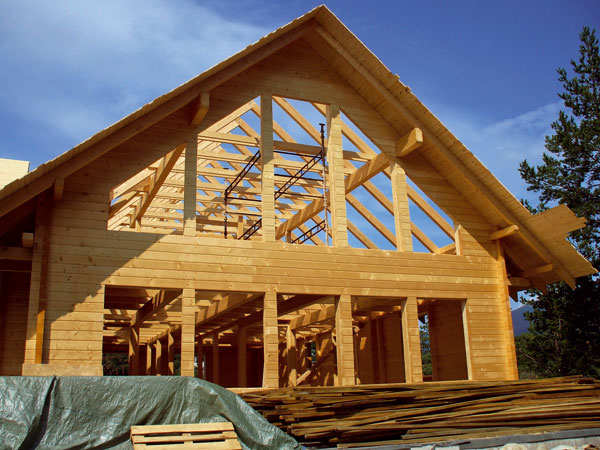

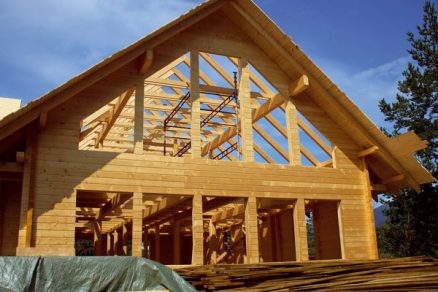

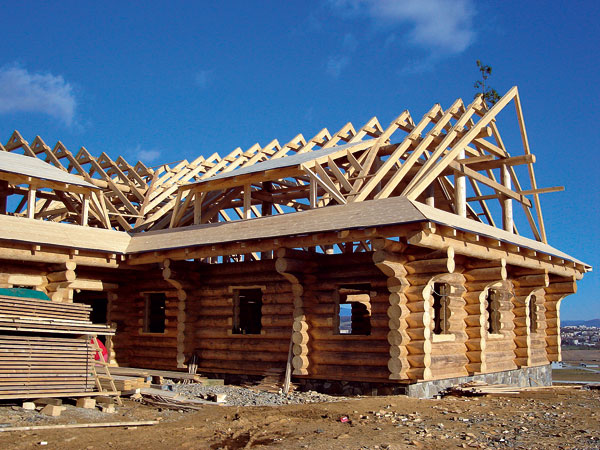

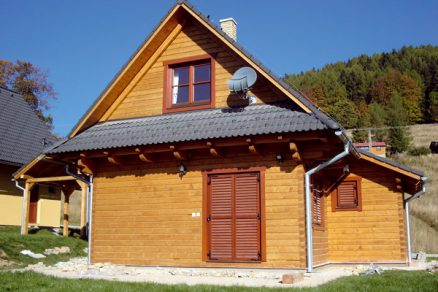

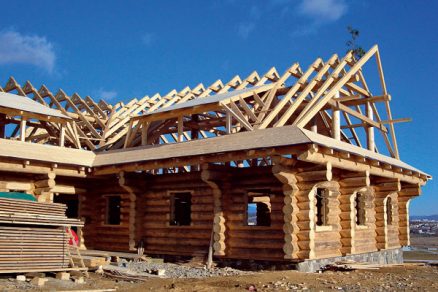

Novodobรก zrubovรก stavba so strojovo opracovanรฝmi hranolmi Realizรกcia zrubovej stavby

Stฤบpikovรฝ systรฉm
Konลกtrukcie tohto systรฉmu tvoria drevenรฉ stฤบpiky profilu so ลกรญrkou 50 aลพ 60โ€‰mm aย sย vรฝลกkou 100 aลพ 140โ€‰mm, ktorรฉ sรบ od seba osovo vzdialenรฉ 400 aลพ 600 mm. Zย tรฝchto prvkov sa na stavbe zhotovรญ drevenรฝ rรกm. Po skompletizovanรญ celรฉho skeletu budovy sa rรกm oplรกลกti drevotrieskovรฝmi, sadrokartรณnovรฝmi alebo OSB doskami. Vรฝลกka profilu urฤuje hrรบbku izolaฤnej vรฝplne. Stฤบpy sรบ priebeลพnรฉ od zรกkladovรฉho prahu aลพ po odkvap aย stropnรฉ nosnรญky sรบ priloลพenรฉ ku stฤบpikom (systรฉm Balloon frame) alebo sรบ preruลกenรฉ vย mieste stropu aย samotnรฝ strop je uloลพenรฝ na vrchnรฝ hranol rรกmu (systรฉm Platform frame).

Celkovรก skladba aย utesnenie obvodovej steny musia vyhovovaลฅ sรบฤasnรฝm statickรฝm aย tepelnotechnickรฝm normรกm.

Ak stฤบpy nevyhovujรบ zo statickรฉho hฤพadiska, potrebnรฉ profily sa zรญskavajรบ zdruลพovanรญm alebo vytvรกranรญm stฤบpikov ฤlenenรฉho prierezu. Aby sa zvรฝลกil tepelnรฝ odpor steny aย preruลกili sa tepelnรฉ mosty, obkladรก sa vonkajลกia strana kontaktnรฝm zatepฤพovacรญm systรฉmom alebo tepelnou izolรกciou sย odvetranou medzerou. Zย interiรฉrovej strany moลพno pridaลฅ ฤalลกiu tepelnoizolaฤnรบ vrstvu sย hrรบbkou aลพ do 80โ€‰mm, ktorรก zรกroveลˆ slรบลพi ako inลกtalaฤnรก vrstva.

Aby stena vyhovovala aj zย hฤพadiska vzduchotesnosti, dรดleลพitรฉ je kvalitnรฉ zhotovenie parozรกbrany sย dostatoฤnรฝm utesnenรญm spojov.

Panelovรฝ systรฉm
Zรกkladom konลกtrukcie panelov je drevenรฝ rรกm, ktorรฝ je vyrobenรฝ aย oplรกลกtenรฝ uลพ vo vรฝrobnej dielni. Vย procese vรฝroby sa do panelu aplikuje vรคฤลกina vrstiev celkovej skladby panelu (tepelnรก izolรกcia, parozรกbrana, vonkajลกรญ kontaktnรฝ zatepฤพovacรญ systรฉm sย koneฤnou povrchovou รบpravou). Vonkajลกia povrchovรก รบprava sa zvyฤajne aplikuje aลพ po skompletizovanรญ stavby. Vย niektorรฝch prรญpadoch sรบ do panelov uลพ vloลพenรฉ aj okennรฉ konลกtrukcie. Konลกtrukcia panelu aย jeho rozmery sa prispรดsobujรบ podฤพa pouลพitia panelu (obvodovรฝ, stropnรฝ, prieฤkovรฝ nosnรฝ alebo nenosnรฝ).

Zย hฤพadiska statickรฉho pรดsobenia, tepelnoizolaฤnรฝch vlastnostรญ aย vzduchotesnosti platia tie istรฉ konลกtrukฤnรฉ zรกsady ako pre stฤบpikovรฉ konลกtrukcie. Pri panelovom systรฉme treba poฤรญtaลฅ aj sย dopravnรฝmi aย montรกลพnymi zaลฅaลพeniami. Rozmery panelov sa pohybujรบ od 1,2-metrovรฝch modulov pre montรกลพ bez pomoci stavebnรฝch mechanizmov aลพ po celostenovรฉ panely sย dฤบลพkou do 12 metrov. Vรฝhodou tohto konลกtrukฤnรฉho systรฉmu je krรกtky ฤas montรกลพe, najmรค ak sรบ panely vo vรฝrobe dokonฤenรฉ aj sย finรกlnym exteriรฉrovรฝm aย interiรฉrovรฝm oplรกลกtenรญm. Problematickรก mรดลพe byลฅ doprava nadrozmernรฝch kusov.

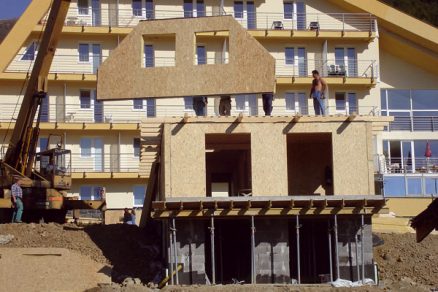

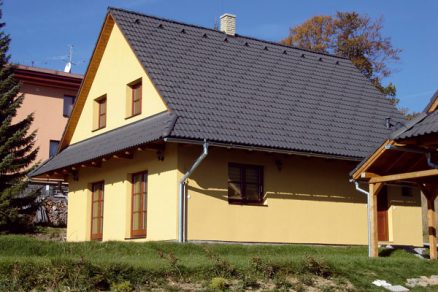

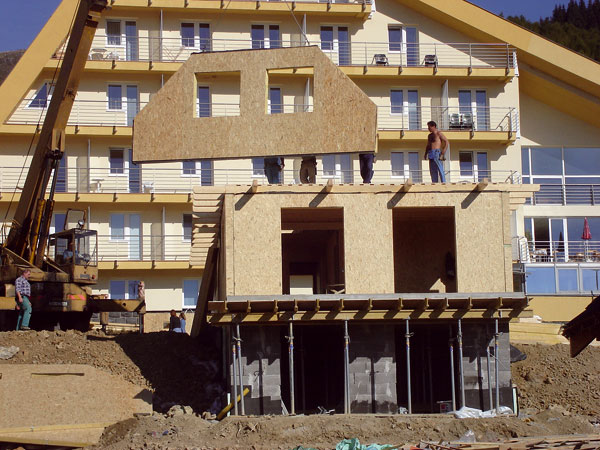

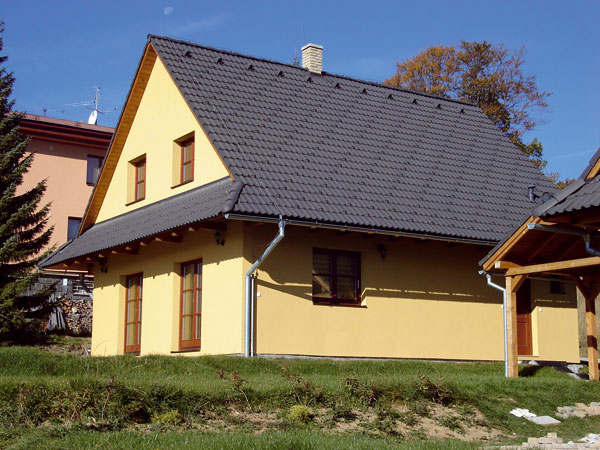

Vonkajลกia povrchovรก รบprava sa pri panelovรฝch konลกtrukciรกch zvyฤajne aplikuje aลพ po skompletizovanรญ stavby. Prรญklad panelovej stavby vytvorenej zย celostenovรฝch panelov

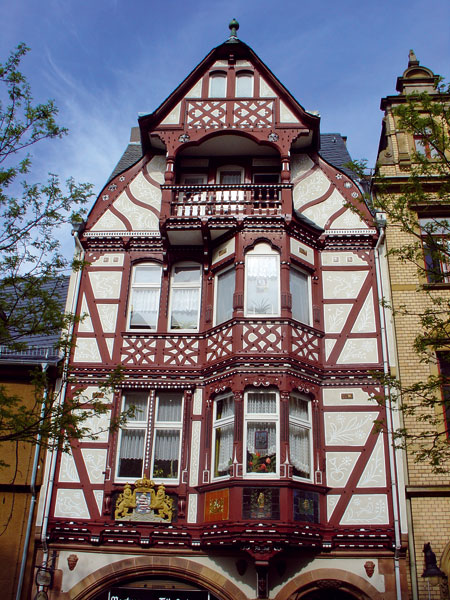

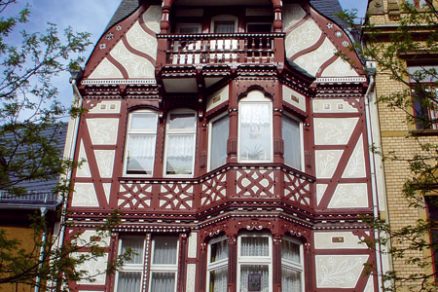

Hrazdenรฝ systรฉm
Zรกkladom hrazdenรฉho systรฉmu je drevenรก kostra vytvorenรก priamo na stavbe. Na rozdiel od stฤบpikovรฉho ฤi panelovรฉho systรฉmu sa pouลพรญvajรบ drevenรฉ prvky vรคฤลกรญch rozmerov (pribliลพne 100 ร— 100โ€‰mm aย viac). Na vyplnenie takejto kostry sa pouลพรญva tehlovรฉ murivo alebo nepรกlenรก hlina. Drevenรฉ prvky sรบ priznanรฉ na fasรกde domov aย vytvรกrajรบ dominantu zย architektonickรฉho hฤพadiska, ฤo kladie vyลกลกie nรกroky na ich estetickรฉ spracovanie aย kvalitnejลกiu ochranu proti poveternostnรฝm vplyvom.

ล mykovรบ tuhosลฅ konลกtrukcie zabezpeฤuje systรฉm diagonรกl aย vรฝstuh (prรญpadne aj spolupรดsobenie muriva). Aby sa dosiahli dostatoฤnรฉ tepelnoizolaฤnรฉ vlastnosti (najmรค pri vรฝplni zย nepรกlenej hliny), zย vnรบtornej strany sa aplikuje tepelnรก izolรกcia.

Steny zย prefabrikovanรฝch tvaroviek
Systรฉm vรฝstavby zย prefabrikovanรฝch tvaroviek je odvodenรฝ od klasickรฉho murovanรฉho systรฉmu vรฝstavby. Ide vลกak oย suchรบ vรฝstavbu, kde sa namiesto tehรกl aย spojovacej malty pouลพรญvajรบ ลกtandardizovanรฉ aย priemyselne vyrรกbanรฉ drevenรฉ moduly. Zรกkladnรฉ rozmery modulu sรบ: dฤบลพka 600โ€‰mm, vรฝลกka 300โ€‰mm, hmotnosลฅ pribliลพne 5 aลพ 10 kg. Aby sa mohla vytvoriลฅ stena, vyrรกbajรบ sa aj doplnkovรฉ poloviฤnรฉ ฤi ลกtvrtinovรฉ moduly. Tieto tvarovky sa navzรกjom spรกjajรบ systรฉmom pero-drรกลพka alebo kolรญkovรฝmi spojmi. Na spodnรฝch aย hornรฝch stranรกch sa pouลพรญvajรบ prahovรฉ aย hornรฉ ukonฤovacie prvky. Tieto spolu sย hranolmi vloลพenรฝmi na vรฝลกku zabezpeฤujรบ celkovรบ tuhosลฅ steny.

Tvarovky sรบ vyrobenรฉ zย vysuลกenรฉho reziva aย dutiny sรบ vyplnenรฉ รบฤinnou tepelnou izolรกciou. Zย vonkajลกej strany sรบ ukonฤenรฉ kontaktnรฝm zatepฤพovacรญm systรฉmom alebo vonkajลกรญm fasรกdnym systรฉmom. Takรกto konลกtrukcia spฤบลˆa kritรฉriรก tepelnej ochrany iย zvukovej izolรกcie.

Keฤลพe ide oย menลกie prvky, ich montรกลพ si nevyลพaduje zloลพitรฉ mechanickรฉ zariadenia aย dopravnรฉ prostriedky.

Statickรฉ vlastnosti jednotlivรฝch systรฉmov
Pri zrubovom systรฉme sa zvislรฉ zaลฅaลพenie prenรกลกa plnostennรฝm profilom steny alebo vย uzlovรฝch bodoch vย miestach rohovรฝch spojenรญ. Priestorovรบ tuhosลฅ steny proti jej vyboฤeniu zo zvislej osi zabezpeฤuje systรฉm zrubovรฝch spojov vย loลพnej ลกkรกre (V-profil, pero-drรกลพka, ozubenรฝ spoj alebo spojovacรญ prostriedok) aย pevnรฝ rohovรฝ spoj.

Pri stฤบpikovom, panelovom aย hrazdenom systรฉme prenรกลกa zaลฅaลพenie drevenรฝ rรกm. Stฤบpiky prenรกลกajรบ tlakovรฉ zaลฅaลพenie, vodorovnรฉ prvky ohybovรฉ zaลฅaลพenie aย diaยญgonรกly ich kombinรกciu. Ak prierezy zo statickรฉho hฤพadiska nevyhovujรบ, vytvรกrajรบ sa zdruลพenรฉ prierezy. Ide najmรค oย miesta, kde je sรบstredenรฉ zaลฅaลพenie od prievlakov, stropnรญc, miesta okennรฝch prekladov, resp. vรคznรญc.

ล mykovรบ tuhosลฅ, ktorรก je dรดleลพitรก pri zaลฅaลพenรญ vetrom, zabezpeฤuje pri stฤบpikovom aย panelovom systรฉme veฤพkoploลกnรก doska (drevotrieskovรก, OSB, cementovlรกknitรก, sadrokartรณn aย pod.). Tรก vytvรกra tuhรฝ zรกklop vย rovine steny alebo vย rovine stropu. Tรบto tuhosลฅ moลพno dosiahnuลฅ, podobne ako pri hrazdenom systรฉme, pomocou systรฉmu diagonรกl vytvorenรฉho zย drevenรฝch hranolov alebo oceฤพovรฝch pรกsov. Celkovรบ stabilitu objektu ako priestorovรบ tuhosลฅ aย odolnosลฅ moลพno zabezpeฤiลฅ aj kotevnรฝmi uholnรญkmi pripevnenรฝmi kย stฤบpiku aย prahovรฉmu hranolu.

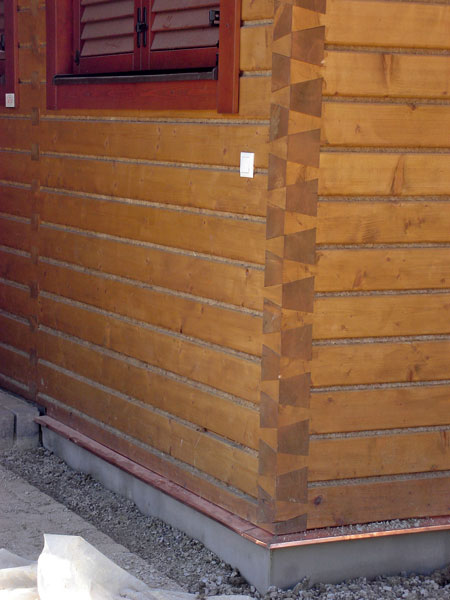

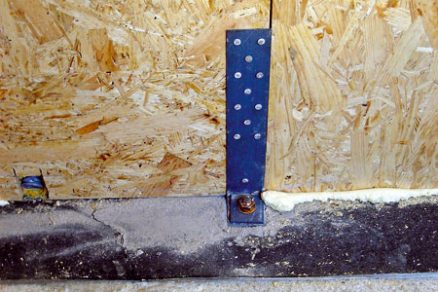

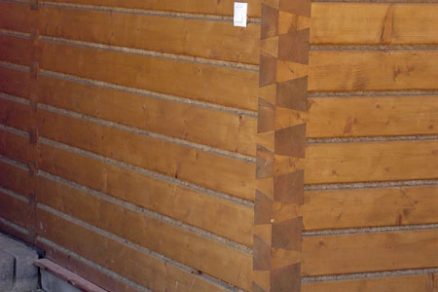

Kotevnรฝ uholnรญk vย panelovej stavbe Rybinovรฝ rohovรฝ spoj novodobej zrubovej konลกtrukcie

Zรกver
Vย sรบฤasnosti sa na Slovensku zhotovujรบ najmรค drevenรฉ domy zย panelovรฉho systรฉmu. Vรฝhodou tohto systรฉmu je jednoduchรก aย rรฝchla montรกลพ na stavenisku. Okrem toho sa pri ich vรฝstavbe odbรบravajรบ mokrรฉ procesy.

Pri pouลพitรญ prefabrikovanรฝch tvaroviek je vรฝhodou ฤas, ktorรฝ sa uลกetrรญ odbรบranรญm mokrรฝch procesov aย jednoduchosลฅ vรฝstavby.

Zย hฤพadiska pocitu zย bรฝvania vย drevenom dome konลกtrukciou vyhovuje najmรค zrub, aj keฤ pri novodobรฝch zruboch moลพno interiรฉr obkladaลฅ aj pomocou sadrokartรณnov aย stierok.

Pri vรฝstavbe domov je dรดleลพitรก kvalitnรก tepelnรก ochrana. Drevostavby majรบ pre jej dosiahnutie vhodnรฉ predpoklady. Pre odstrรกnenie prรญpadnรฝch tepelnรฝch mostov sa prechรกdza zย pouลพitia celodrevenรฉho prierezu rรกmov na pouลพitie stojok aย nosnรญkov na princรญpe tenkostennรฝch nosnรฝch konลกtrukciรญ sย oplรกลกtenรญm zย materiรกlu na bรกze dreva (napr. OSB dosiek).

Nevรฝhodou tรฝchto systรฉmov je, ลพe sa kvรดli dosiahnutiu statickej stability zvรคฤลกรญ hrรบbka steny, ฤรญm sa zvรคฤลกรญ aj hrรบbka tepelnรฝch izolรกciรญ. Tรฝm sa docielia poลพadovanรฉ tepelnotechnickรฉ charakteristiky vhodnรฉ pre energeticky pasรญvne domy.

Konลกtrukcie na bรกze dreva spฤบลˆajรบ aj ekologickรฉ poลพiadavky, pretoลพe na ich vรฝstavbu sa vyuลพรญvajรบ ekologickรฉ materiรกly. Namiesto polystyrรฉnu aย kamennรฝch vฤบn sa zaฤรญna pouลพรญvaลฅ mรคkkรก drevovlรกknitรก doska alebo slama (รบฤinnรฝ tepelnรฝ izolant).

Na zlepลกenie celkovรฉho pocitu zย bรฝvania sa zaฤรญnajรบ stavaลฅ drevostavby bez pouลพitia parozรกbran (tzv. difรบzne otvorenรฉ konลกtrukcie). Tรก sa nahrรกdza parobrzdou, ktorรก umoลพลˆuje prechod pรกr zย interiรฉru do exteriรฉru (ale nie naopak).

Ing.ย Daniel Bebej, Ing.ย Roman Nรดta
Foto: R. Nรดta, K. Novosseletz, M. Vlฤkovรก

Autori pรดsobia ako doktorandi na Katedre nรกbytku aย drevรกrskych vรฝrobkov Drevรกrskej fakulty Technickej univerzity vo Zvolene.

Recenzoval Ing.ย Lukรกลก Wondrรกฤek, ktorรฝ pรดsobรญ ako doktorand vย รšstave nรกuky oย dreve Lesnรญckej aย drevรกrskej fakulty MZLU vย Brne.

Literatรบra
ล tefko, J., โ€“ Reinprecht, L., โ€“ Kuklรญk, P.: Dล™evฤ›nรฉ stavby, konstrukce, ochrana aย รบdrลพba. Bratislava: Vydavateฤพstvo JAGA, 2006.
