Montážny postup: Uloženie nosného prekladu na obvodové murivo
Časopis Stavebné materiály
Pri osádzaní nosných prekladov nad dverné a okenné otvory v obvodovom murive je potrebné dávať pozor na ich správne uloženie. Nosný preklad sa vždy osádza v smere šípok vyznačených na preklade.
Správne osadenie do muriva označuje nápis. Ak je nápis na murive nečitateľný, správne osadenie znázorňuje vyrazený nápis NAHORU (hore) v hornej časti prekladu alebo DOLU (dole) v dolnej časti prekladu s viditeľným drážkovaním zospodu. Preklady sa z vonkajšej aj vnútornej strany osádzajú keramickou plochou smerom von, aby tvorili vhodný podklad pod omietky.
Info o materiáli
- Nosný preklad určený z pohľadovej strany s tehlovým vyhotovením nad dverné a okenné otvory vo vnútorných aj vonkajších stenách, plne staticky únosný po osadený do cementovej malty; v obvodovom murive kombinovateľný s tepelnou izoláciou na elimináciu tepelných mostov.
Nalomené alebo inak vážne poškodené preklady sa nesmú zabudovávať. Pri prekladoch v obvodovom murive sa zvyčajne osádza jeden preklad z exteriéru a tri až štyri preklady z interiéru. Zvyšný priestor sa vyplní tepelnou izoláciou s prerušeným maltovým lôžkom. Preklady sa vždy ukladajú do maltového lôžka (hrúbka min. 6 mm).
Pred zhotovením maltového lôžka sa odporúča premerať murivo a výšku prekladov a potom zhotoviť maltové lôžko tak, aby horná hrana prekladu nebola uložená vyššie ako okolité murivo. Akékoľvek úpravy tvaru alebo dĺžky nosného prekladu sú zakázané.
Uloženie prekladu na obvodovom murive závisí od dĺžky prekladu. Preklady s dĺžkou 1 až 1,75 m majú predpísané uloženie 125 mm, preklady s dĺžkou 2 až 2,25 m majú uloženie 200 mm a preklady s dĺžkou 2,5 až 3,5 m je potrebné ukladať na obvodové murivo s dĺžkou 250 mm na každej strane otvoru.
Budete potrebovať
- Nosný preklad
- Nosný preklad HELUZ 23,8
- rozmery (š × v): 70 × 238 mm, dĺžka: 1 000, 1 250 , 1 500, 1 750, 2 000, 2 250, 2 500, 2 750, 3 000, 3 250, 3 500 mm, ks od 19,75 €
- Nosný preklad HELUZ 23,8
- Tepelnoizolačná malta
- HELUZ TREND PLUS
- papierové vrece, 20 kg 18,91 €
- HELUZ TREND PLUS
- Tepelná izolácia
- Polystyrén HELUZ medzi preklady 23,8, EPS 70
- hrúbka: 70, 90, 100, 120, 140, 150 mm, výška: 240 mm, dĺžka: 1,5 m, ks od 2,96 €
- Polystyrén HELUZ medzi preklady 23,8, EPS 70
- Viazací drôt
Náradie
- plastová nádoba
- nízkootáčkové elektrické miešadlo
- murárska lyžica

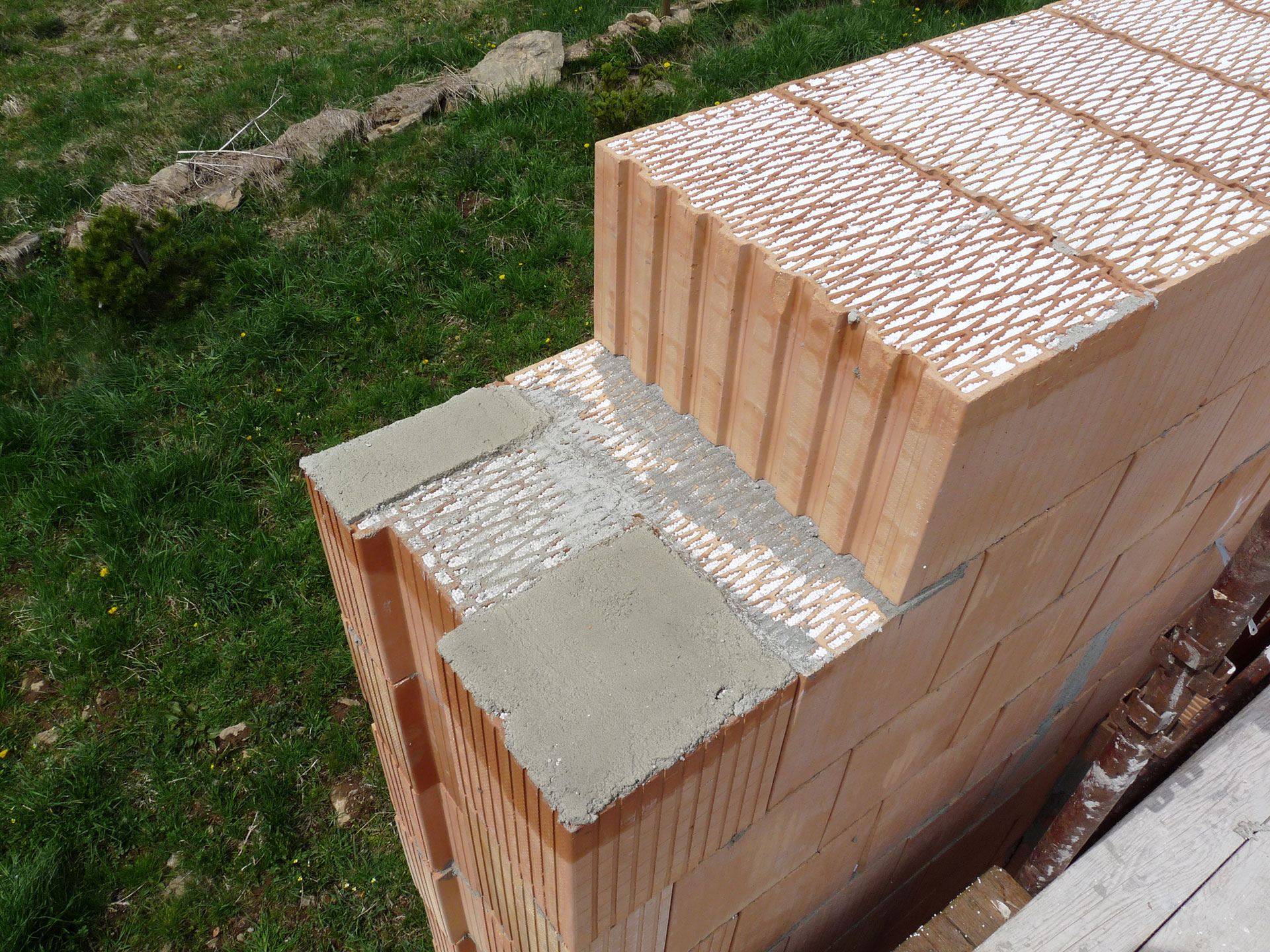

Pred uložením prekladov do obvodového muriva sa na obvodovom murive zhotoví maltové lôžko s hrúbkou 6 mm z tepelnoizolačnej malty. Môže sa vynechať pod tepelnou izoláciou, ktorá sa vkladá medzi preklady. | Zdroj: Heluz

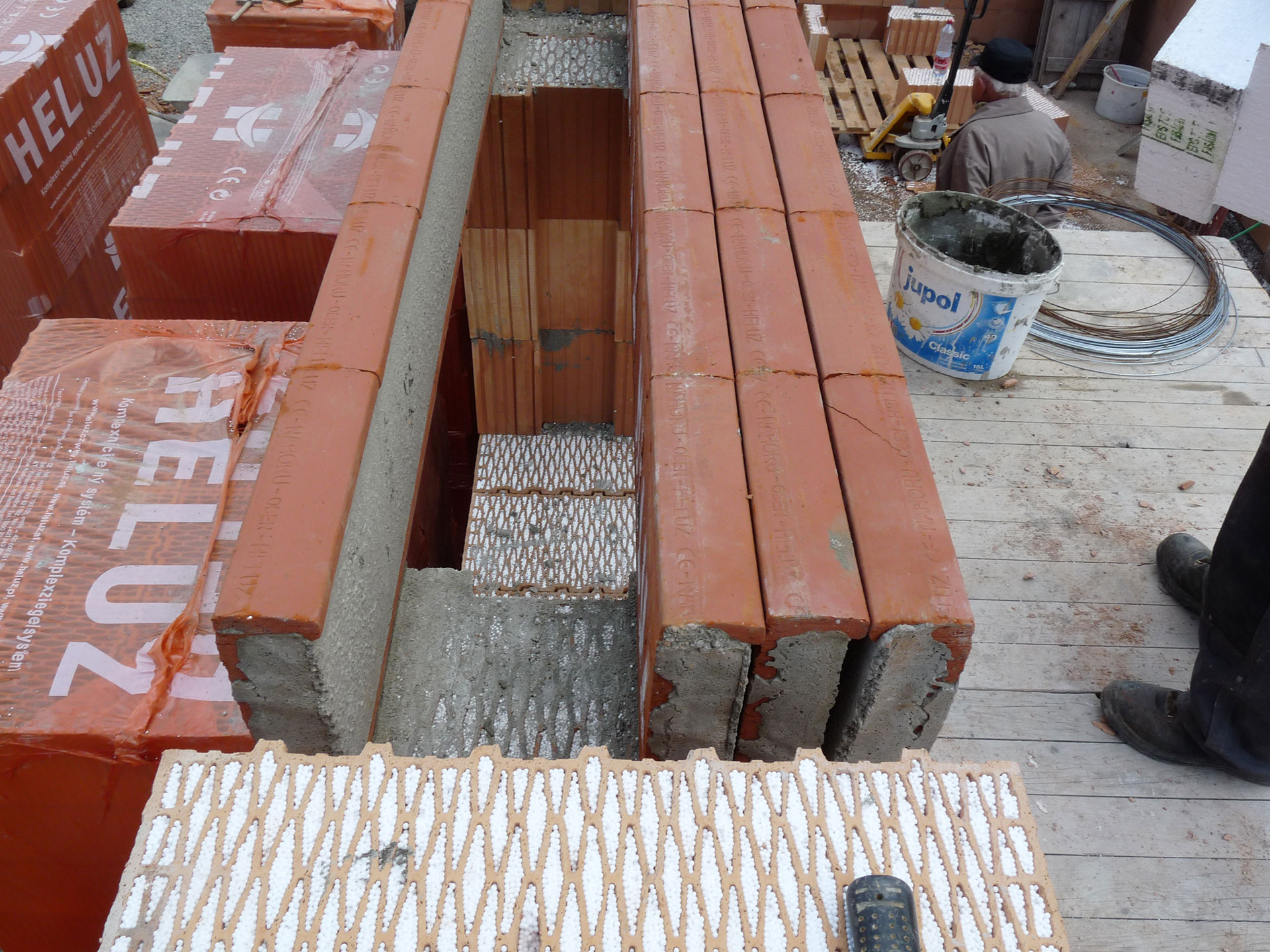

Preklady sa uložia do požadovanej polohy. Na obvodové murivo sa uloží jeden preklad z exteriéru a tri až štyri preklady z interiéru v závislosti od hrúbky obvodového muriva. Po uložení prekladov sa skontroluje ich správna poloha. Horná hrana prekladov nesmie byť uložená vyššie ako okolité murivo. | Zdroj: Heluz

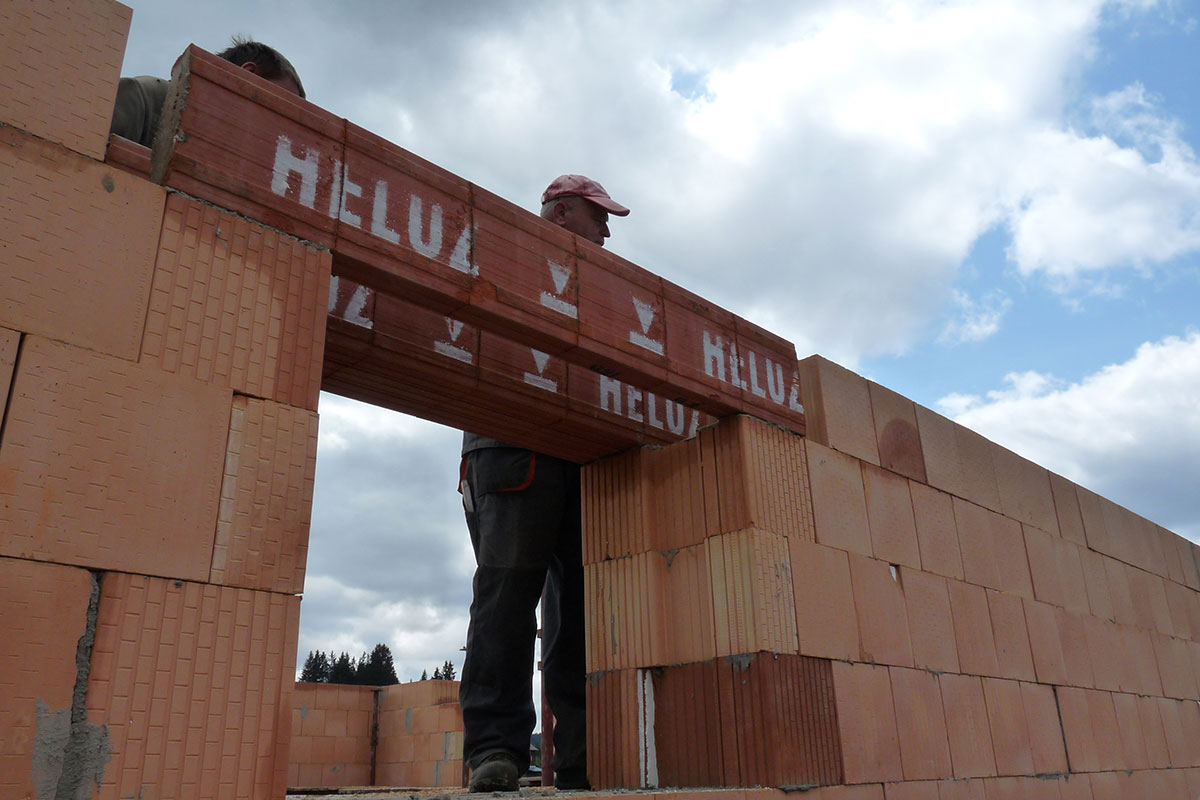

Nosný preklad sa vždy osádza v smere šípok vyznačených na preklade. Správne osadenie do muriva označuje nápis na čelnej strane prekladov. | Zdroj: Heluz

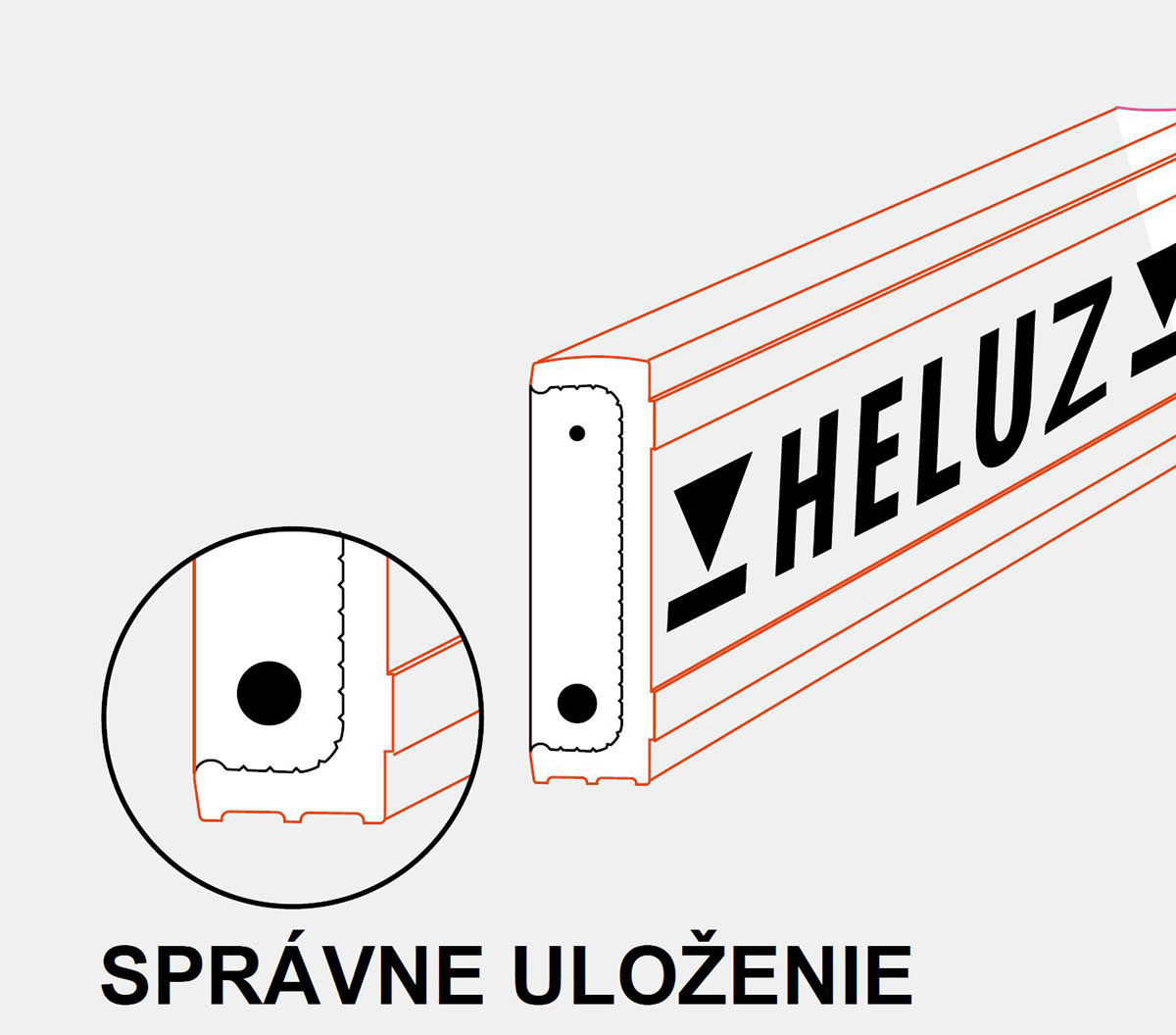

Ak je nápis na murive nečitateľný, správne osadenie znázorňuje vyrazený nápis NAHORU (hore) v hornej časti prekladu alebo DOLU (dole) v dolnej časti prekladu s viditeľným drážkovaním na spodnej strane. | Zdroj: Heluz

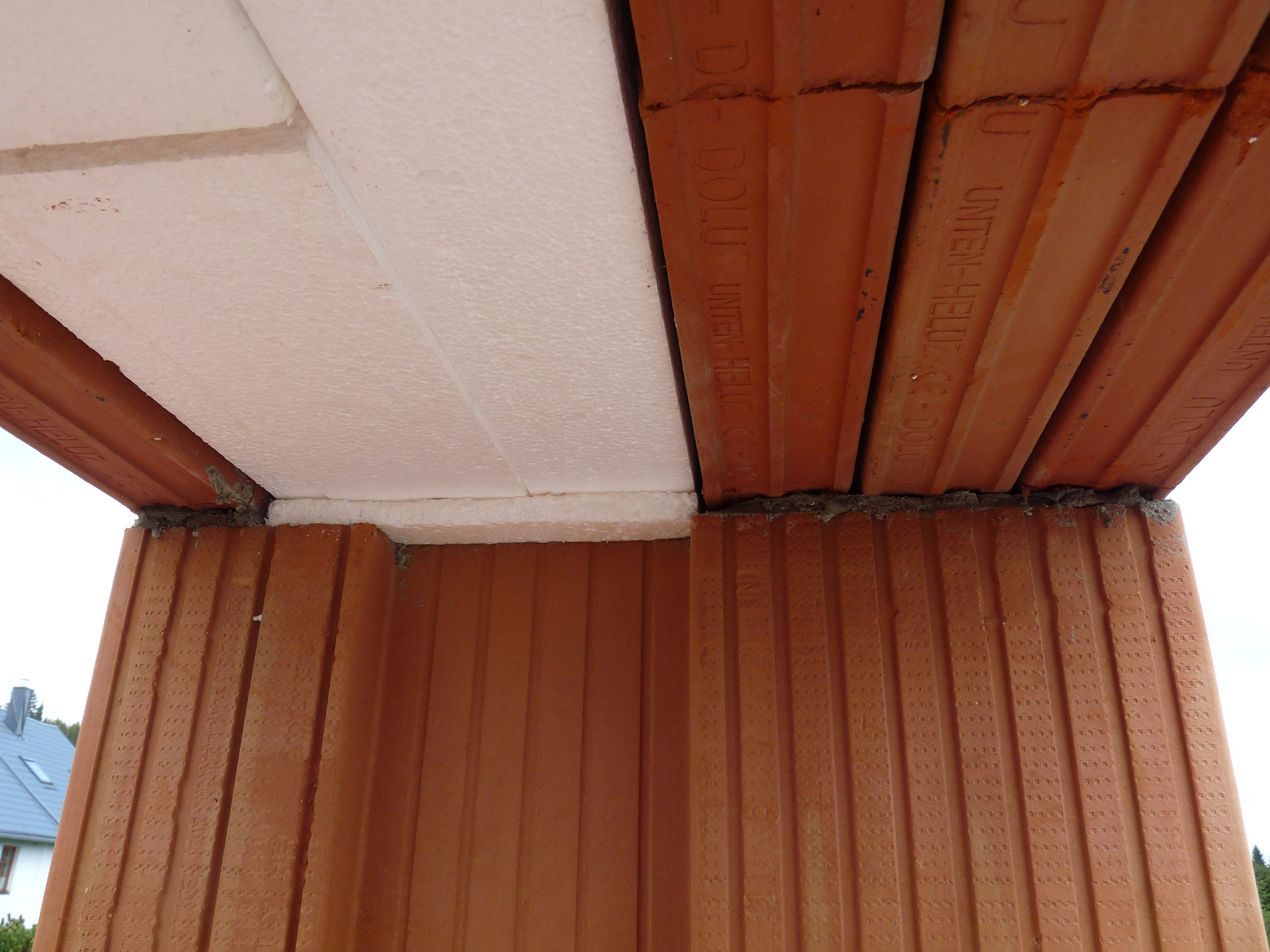

Správne uloženie prekladov je možné skontrolovať zo spodnej strany podľa viditeľných drážok, a to aj po dokončení hrubej stavby. | Zdroj: Heluz

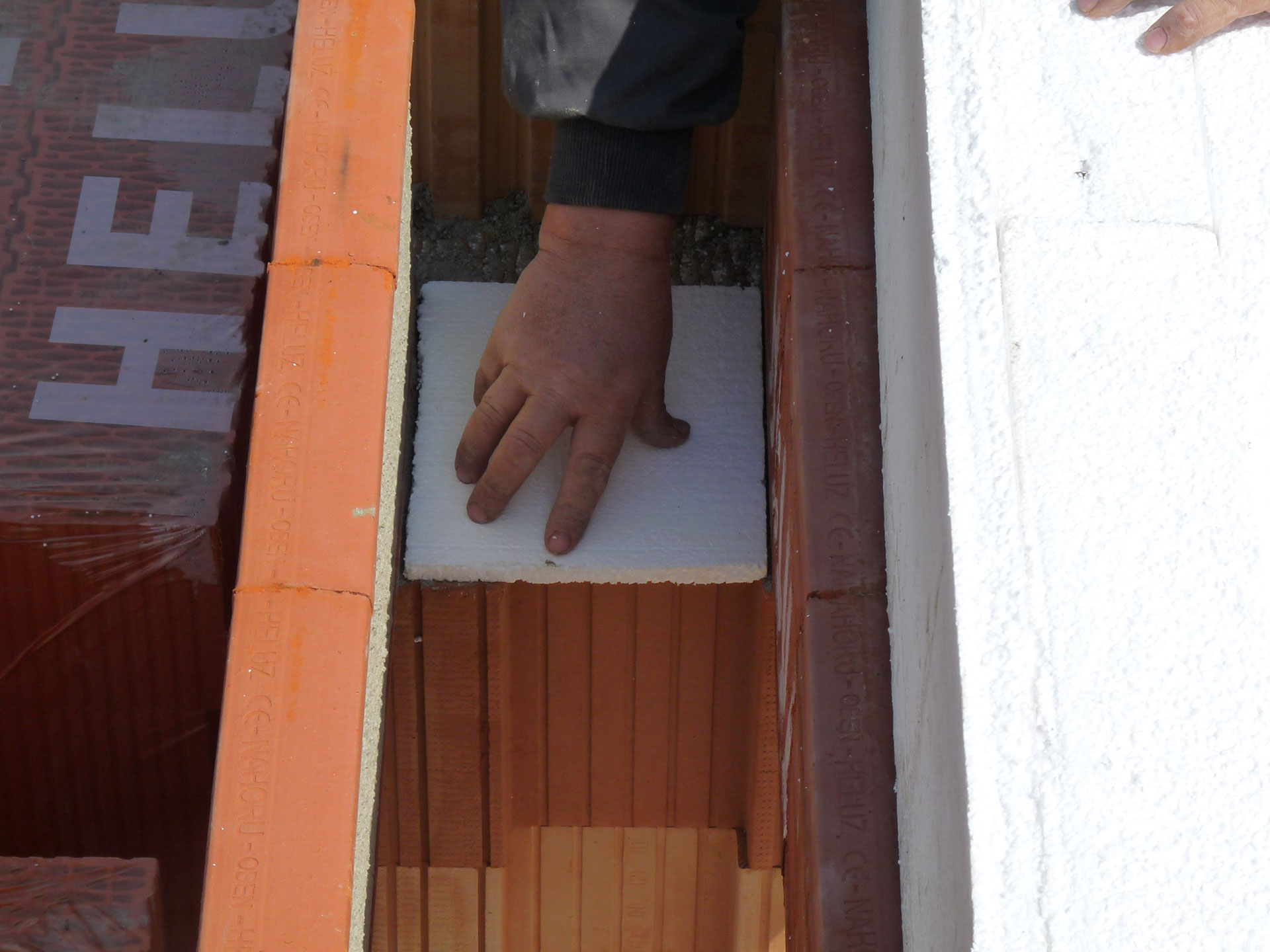

Medzi preklady sa vloží podložka z tepelnej izolácie s rovnakou výškou, ako je výška maltového lôžka. Lôžko pod tepelnú izoláciou sa môže vytvoriť aj z tepelnoizolačnej malty, ktorá sa aplikuje na celú šírku muriva. | Zdroj: Heluz

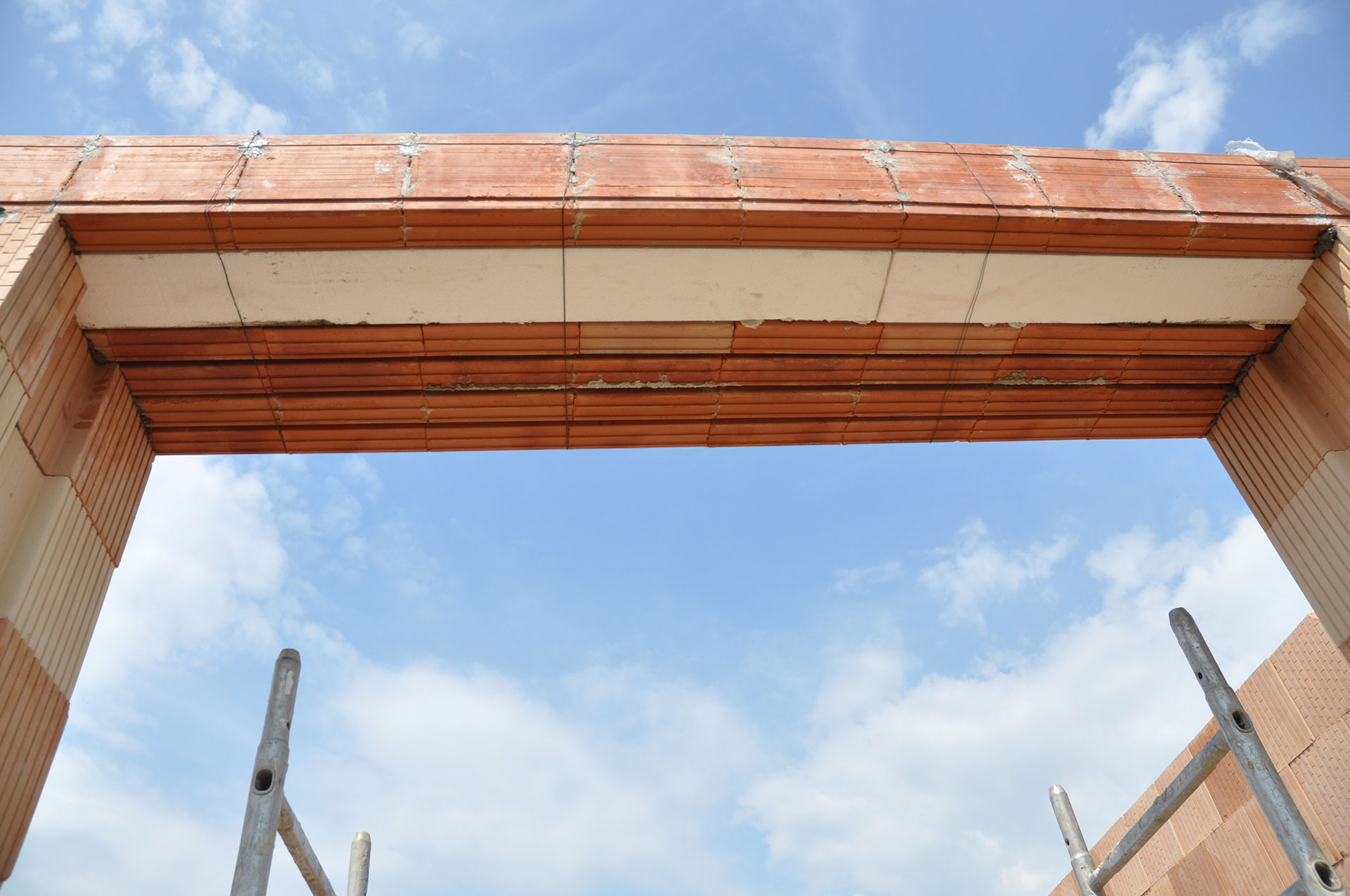

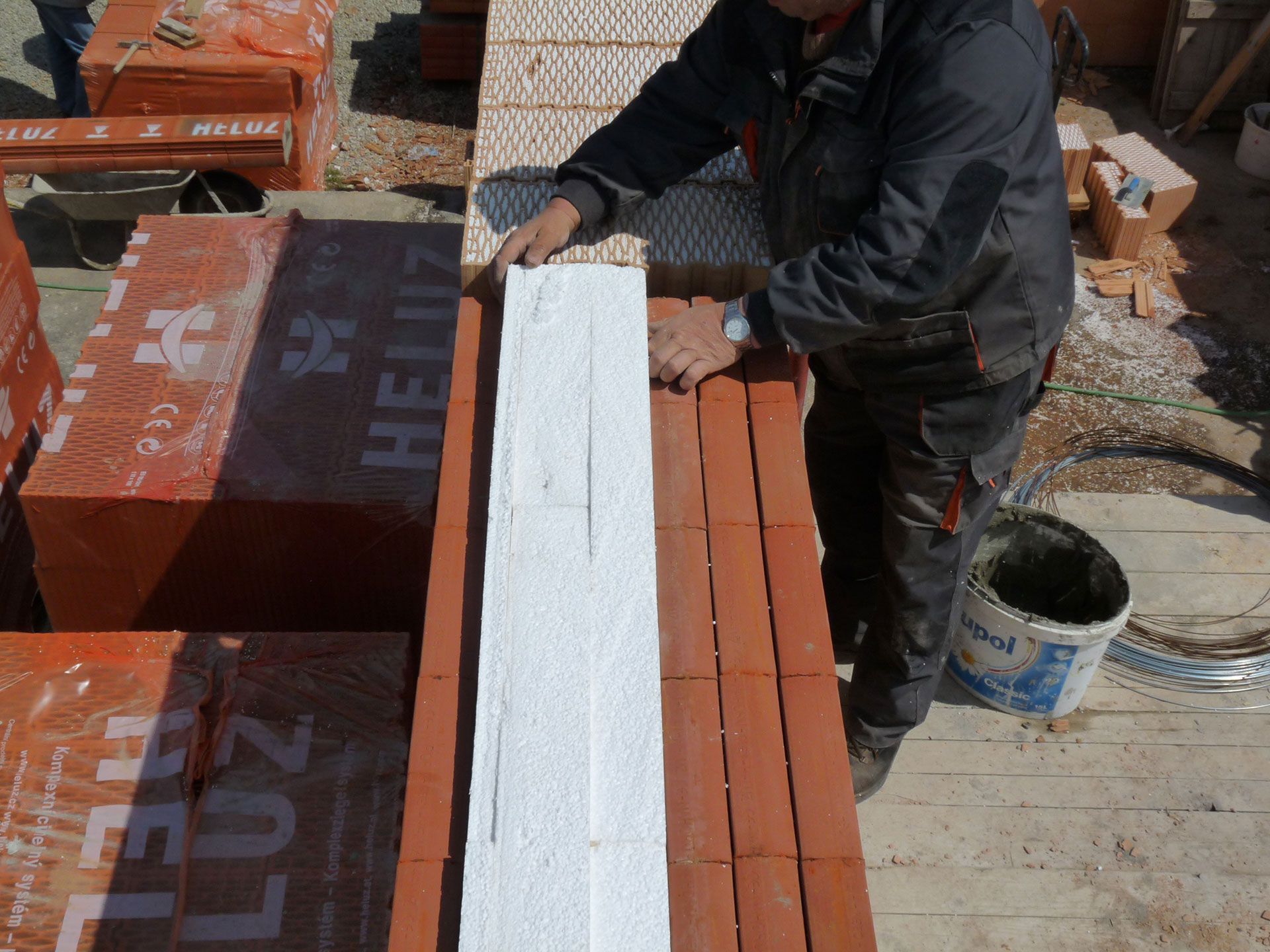

Medzi preklady sa vložia pásy tepelnej izolácie s rovnakou výškou, ako je výška prekladov. Počet prekladov sa volí podľa projektu. Keramická tvarovka má pri krajných prekladoch smerovať do líca muriva. | Zdroj: Heluz
Zostava prekladov s vloženou tepelnou izoláciou sa zaistí stiahnutím viazacím drôtom minimálne na dvoch miestach (približne 300 mm od ostenia stavebného otvoru). | Zdroj: Heluz

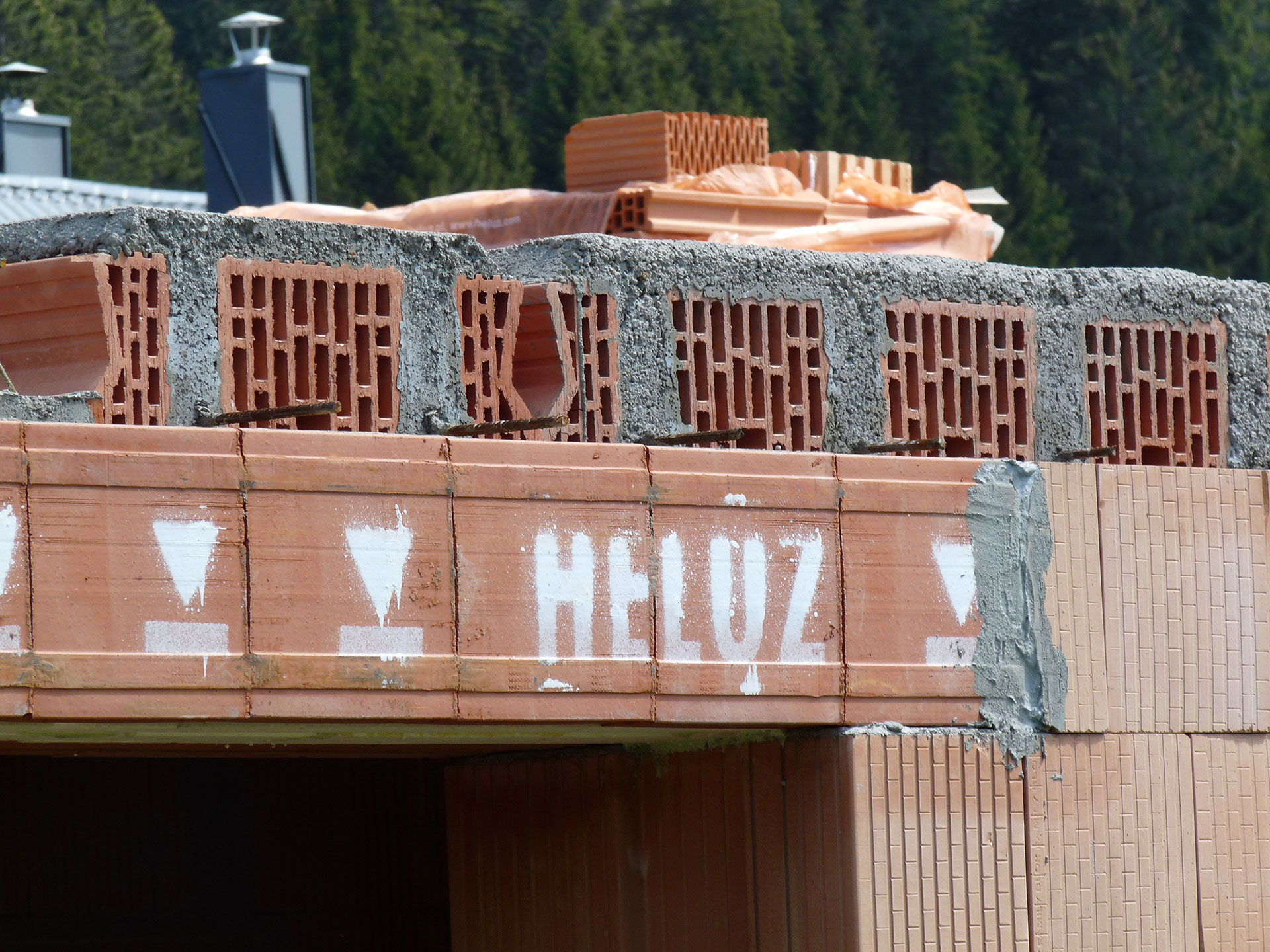

Zvislá škára medzi koncom prekladu a murivom sa premaltuje tepelnoizolačnou maltou. Pri medzere širšej ako 15 mm sa vyplní dorezom tehly a premaltuje sa. | Zdroj: Heluz
TEXT: spracované z podkladov firmy Heluz
FOTO: Heluz
