Montážny postup: Ukončenie dvojitej stojatej drážky na odkvapovej hrane a krytinový pás pred priestupom
Partneri sekcie:
Dvojitá stojatá drážka je jednou z najčastejších technológií používaných na kladenie plechových strešných krytín. Pri jej aplikácii je kľúčové nielen zabezpečenie vodotesnosti a estetického vzhľadu, ale aj korektné ukončenie na odkvapovej hrane, ktoré zabráni zatekaniu a zjednoduší odvádzanie vody do odkvapového systému. Ukončenie dvojitej stojatej drážky možno zhotoviť viacerými spôsobmi.
Info o materiáli
- Strešná krytina vyrobená z titánzinkového plechu v súlade s požiadavkami DIN EN 988. Materiál má vysokú ťažnosť (duktilitu), ktorá ovplyvňuje jeho tvárnosť. Presne definované komponenty zliatin zaručujú dlhú životnosť a použiteľnosť výrobkov. Ide o kov s najnižšou spotrebou CO2 počas výroby, čím aktívne prispieva k ochrane klímy.
Dnes sa čoraz viac presadzuje opticky náročné ukončenie dvojitej a uhlovej stojatej drážky, tzv. stojaté oblúkové ukončenie drážky. Tento detail poskytuje najväčšiu možnú mieru bezpečnosti proti prudkému dažďu a v dostatočnej miere zohľadňuje priečnu rozťažnosť krytinových pásov.
Toto ukončenie je možné realizovať od sklonu strechy 10°. Na hornom konci pásov plechovej krytiny sa realizuje takmer výlučne kolmé postavenie. Výška a tvar postavenia závisia od daného detailu. Kolmé postavenie je možné realizovať položením drážky a zdvihom. Ak miestne pomery neumožnia použiť tento pracovný postup, musí sa pri zmene smeru krytiny vyhotoviť detail stlačená drážky.
Od partnerov ASB
Čo budete potrebovať
- RHEINZINK titánzinkový pás
Náradie
- kliešte na ohýbanie
- okrúhle kliešte
- uzatváracie kliešte
- drážkovacie kliešte

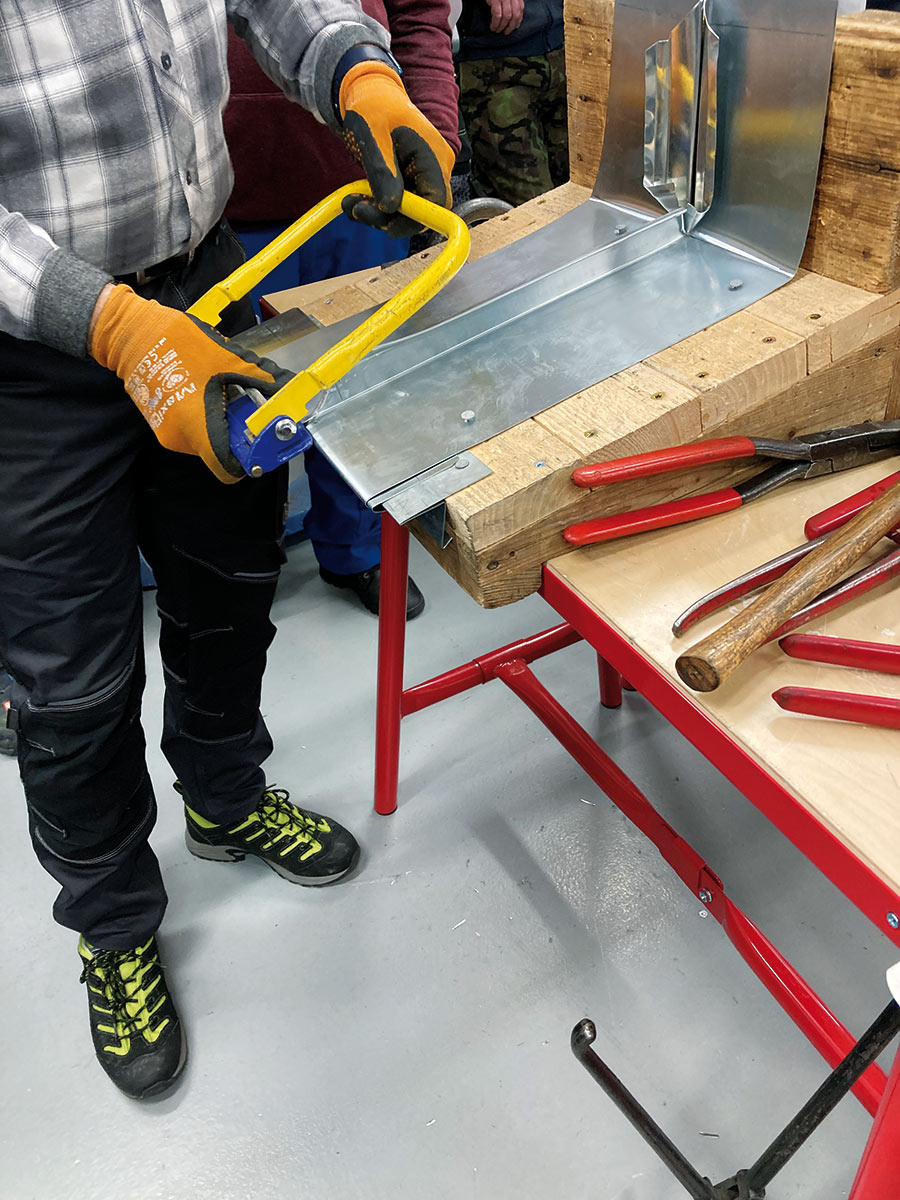

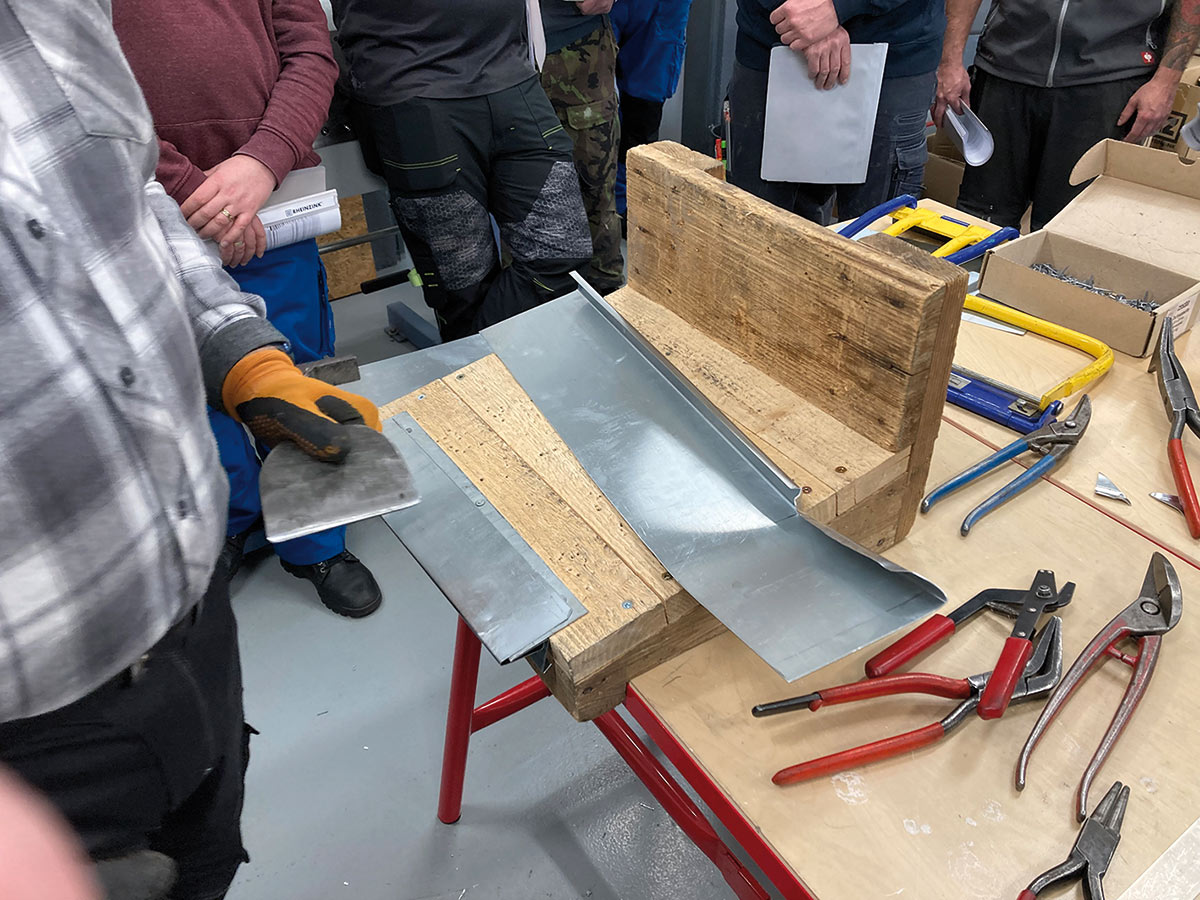

Na krytinovom páse sa naznačí hrana ohybu. Na hrane ohybu sa prestrihne horná časť malého a veľkého falcu. Pomocou klieští na ohýbanie zmäknutej drážky, prípadne okrúhlymi kliešťami, sa zloží drážka a ohne hrana ohybu. | Zdroj: Rheinzink

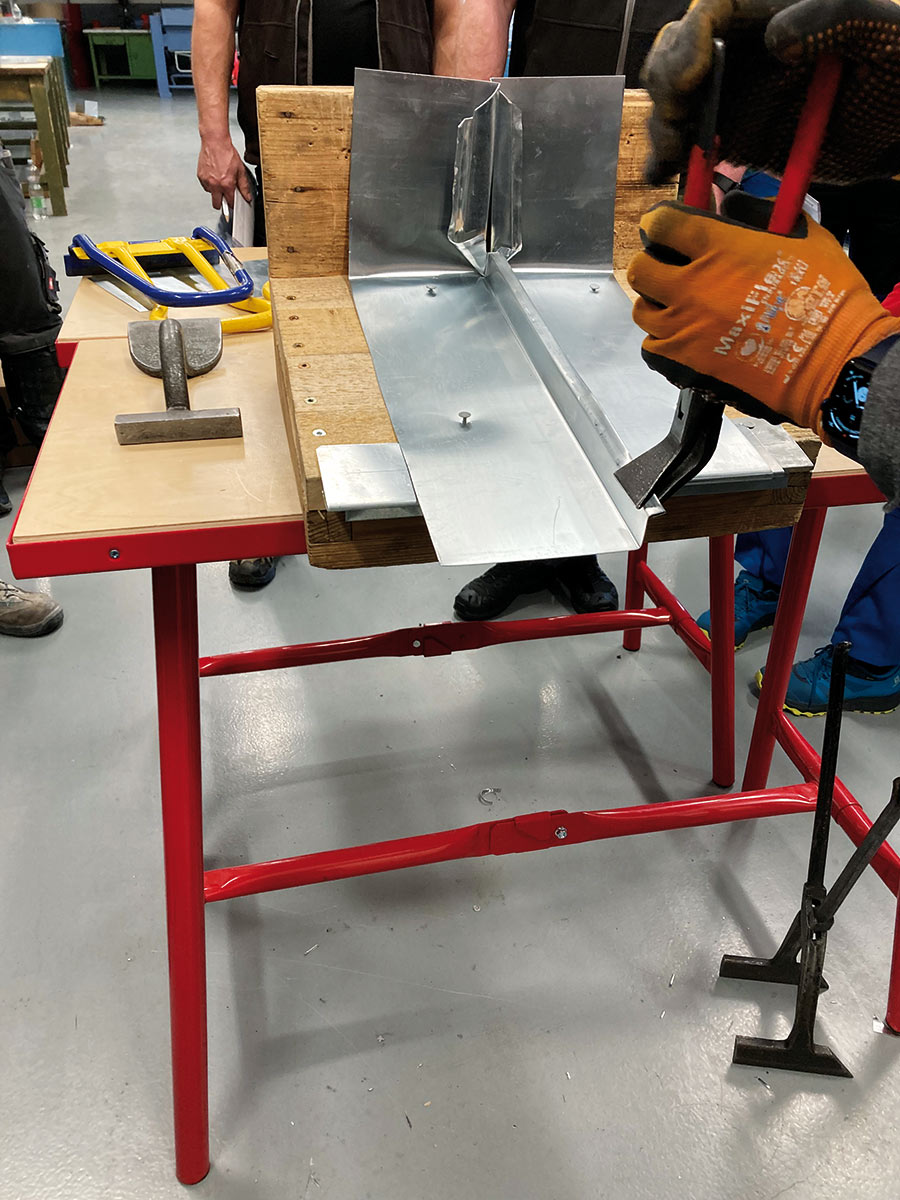

Krytinový pás sa osadí tak, aby sa medzi hranou ohybu a priestupom dodržala vzdialenosť 10 mm. Od hrany zaťahovacieho pásu sa nameria 40 mm a prebytočný materiál sa odstrihne. Na malom falci pri odkvapovej hrane sa zastrihne oblúkové ukončenie dvojitej stojatej drážky a vyhotoví sa spätný ohyb krytinového pásu za zaťahovací pás. | Zdroj: Rheinzink

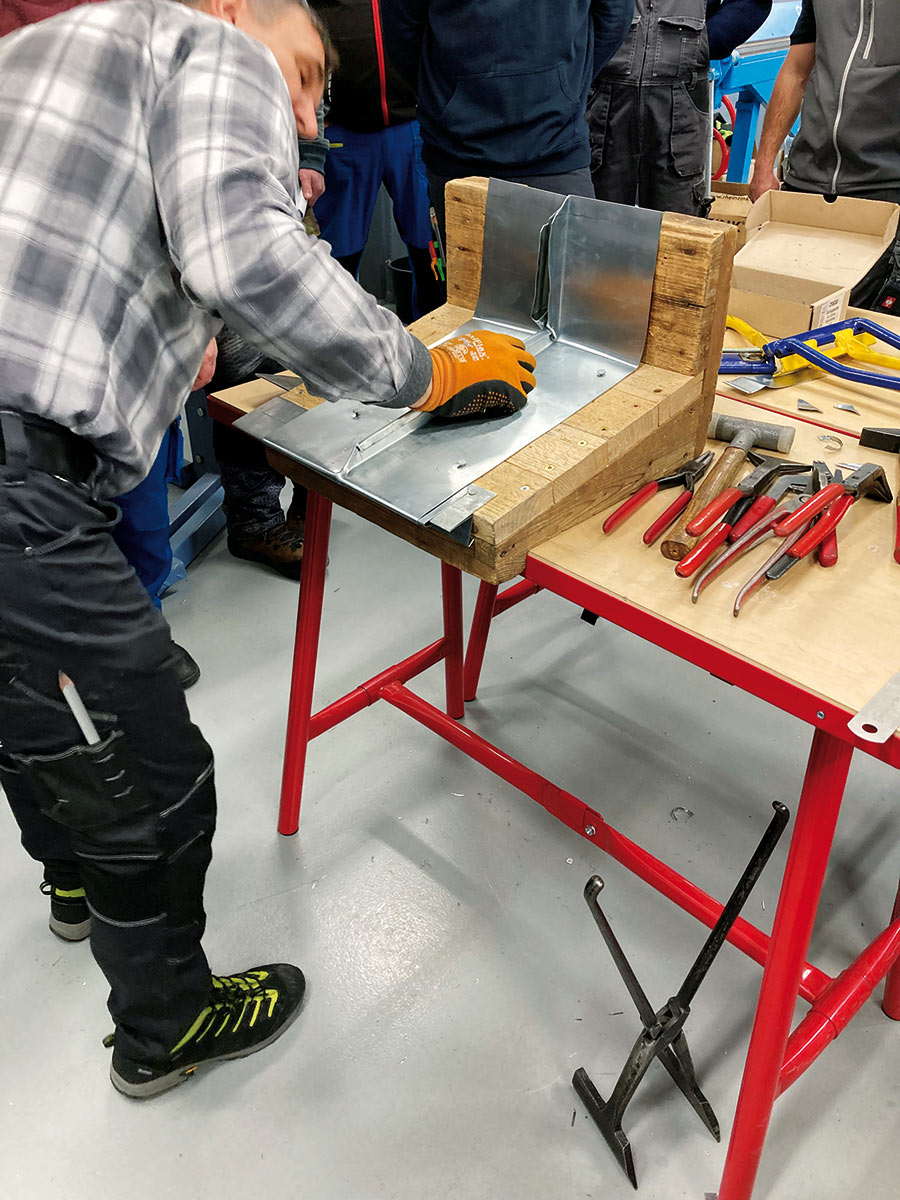

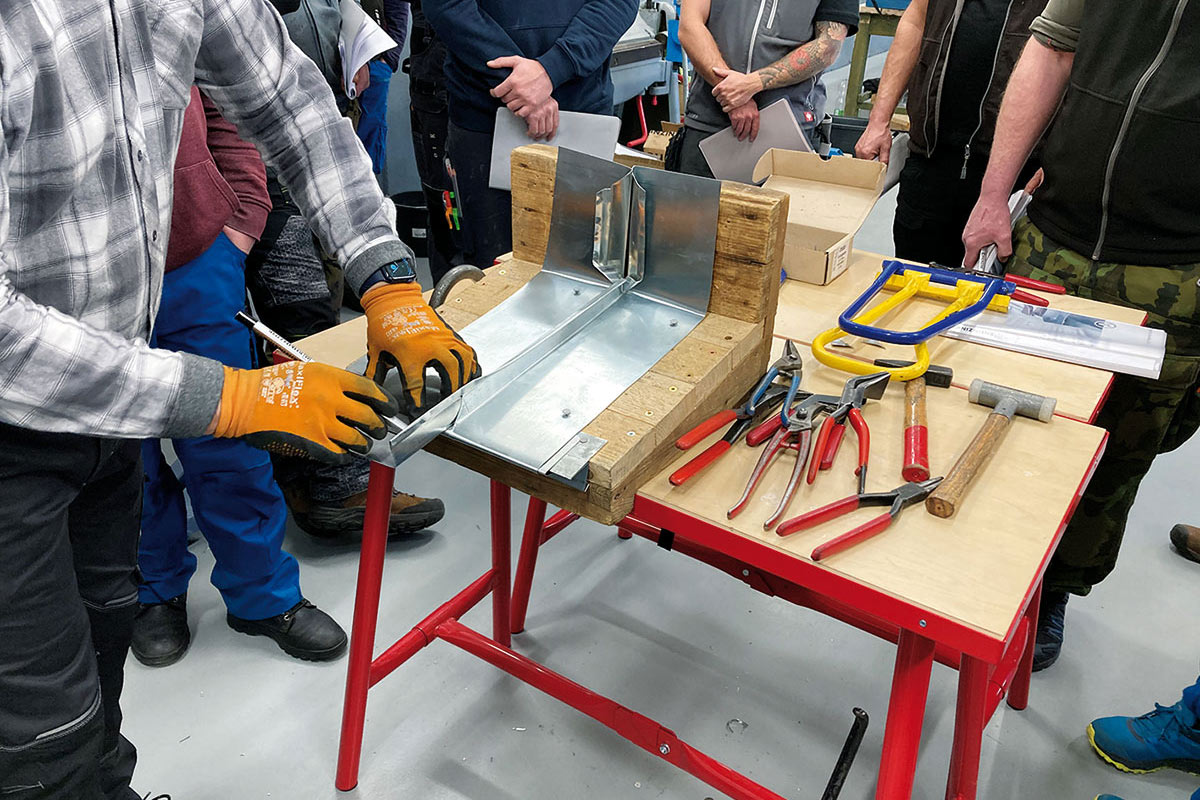

Vedľajší kvetinový pás sa osadí s veľkým falcom a uzatváracími kliešťami sa zavrie na uhlovú stojatú drážku. Na mieste odkvapovej hrany sa narovná kliešťami uhlová stojatá drážka a prebytočný materiál sa odstrihne. | Zdroj: Rheinzink

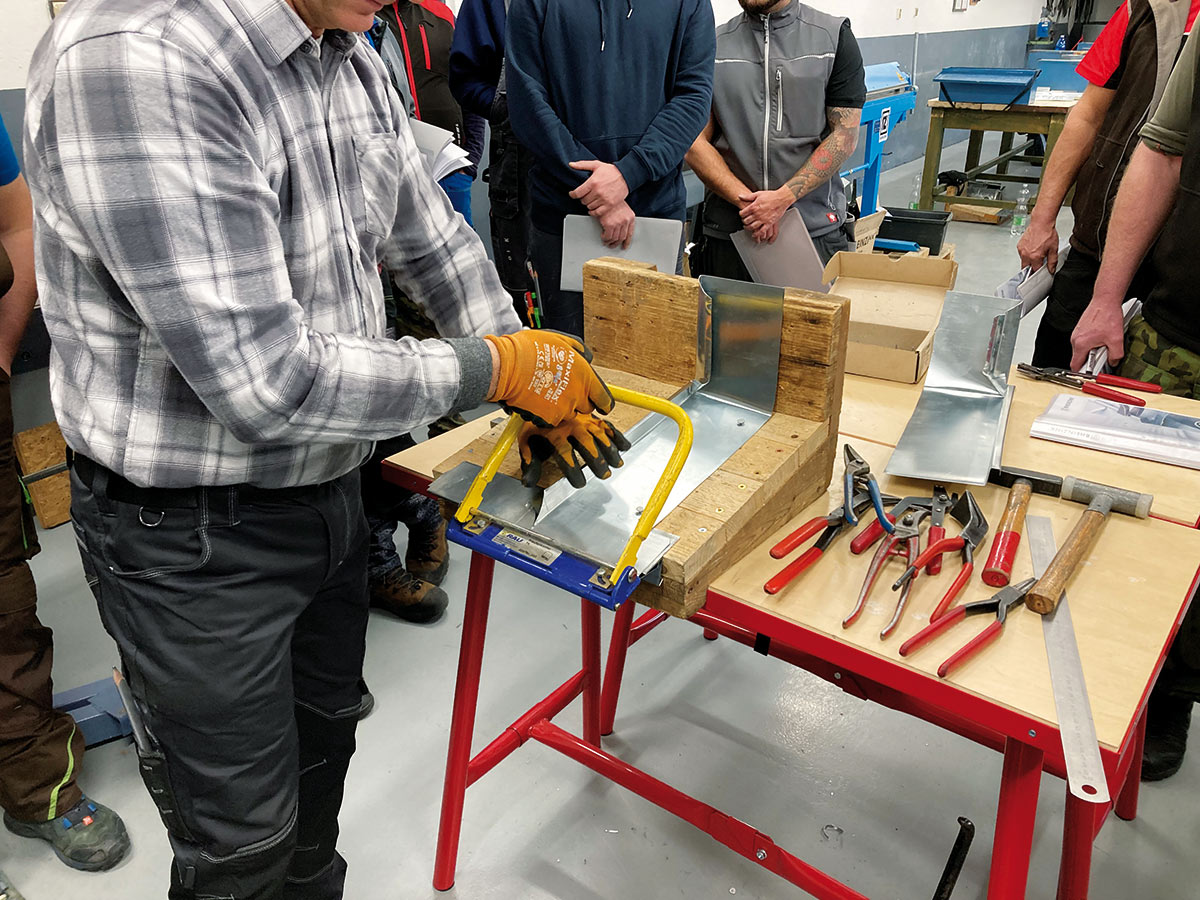

Ceruzkou sa označí oblúkové zastrihnutie na veľkom falce. Proti malému falcu sa pridá približne 8 mm a podľa rysky sa odstrihne. Tento pridaný materiál sa preklepe cez oblúk na malom falci. | Zdroj: Rheinzink

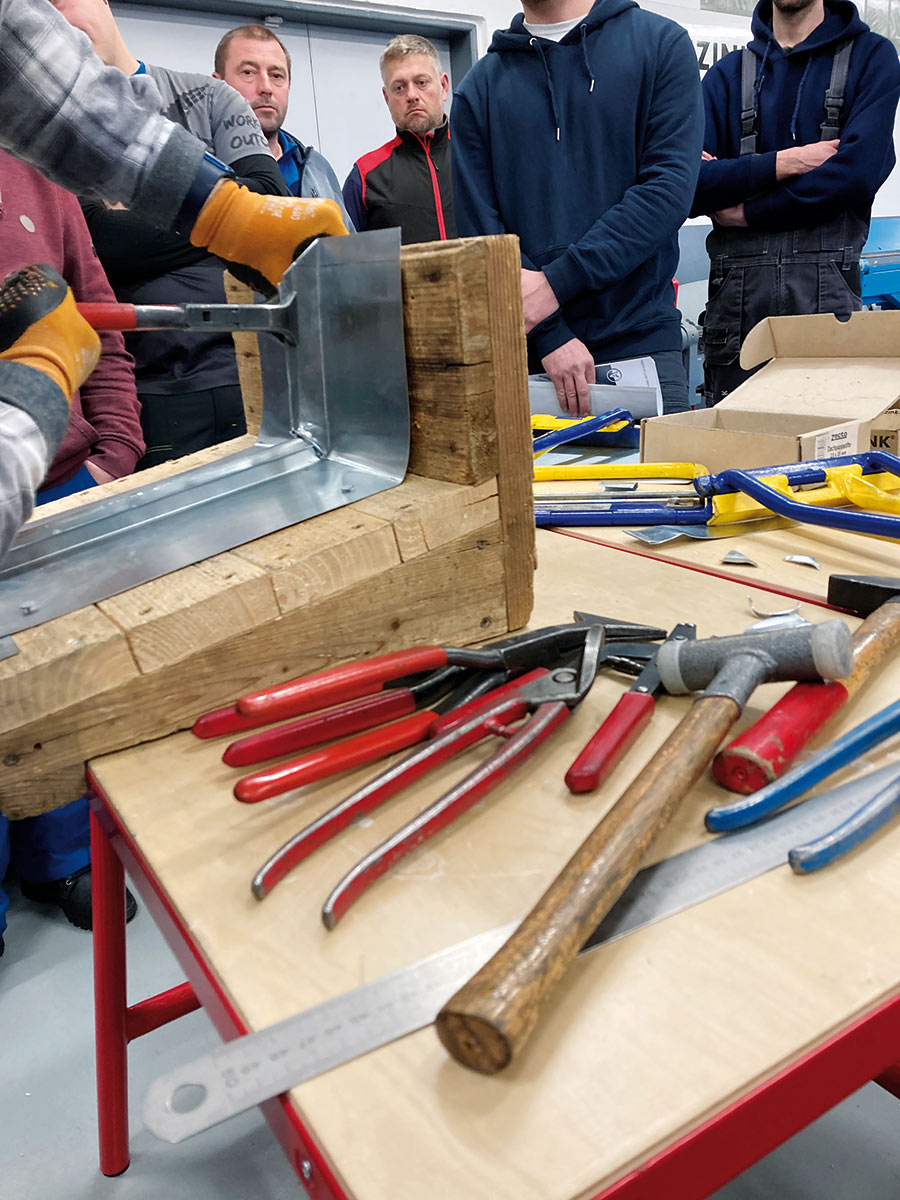

Vyhotoví sa spätný ohyb krytinového pásu za zaťahovací pás. Medzi zaťahovacím pásom a krytinovým pásom musí byť medzera približne 10 mm. Veľkosť medzery sa odvíja od dĺžky krytinového pásu. | Zdroj: Rheinzink

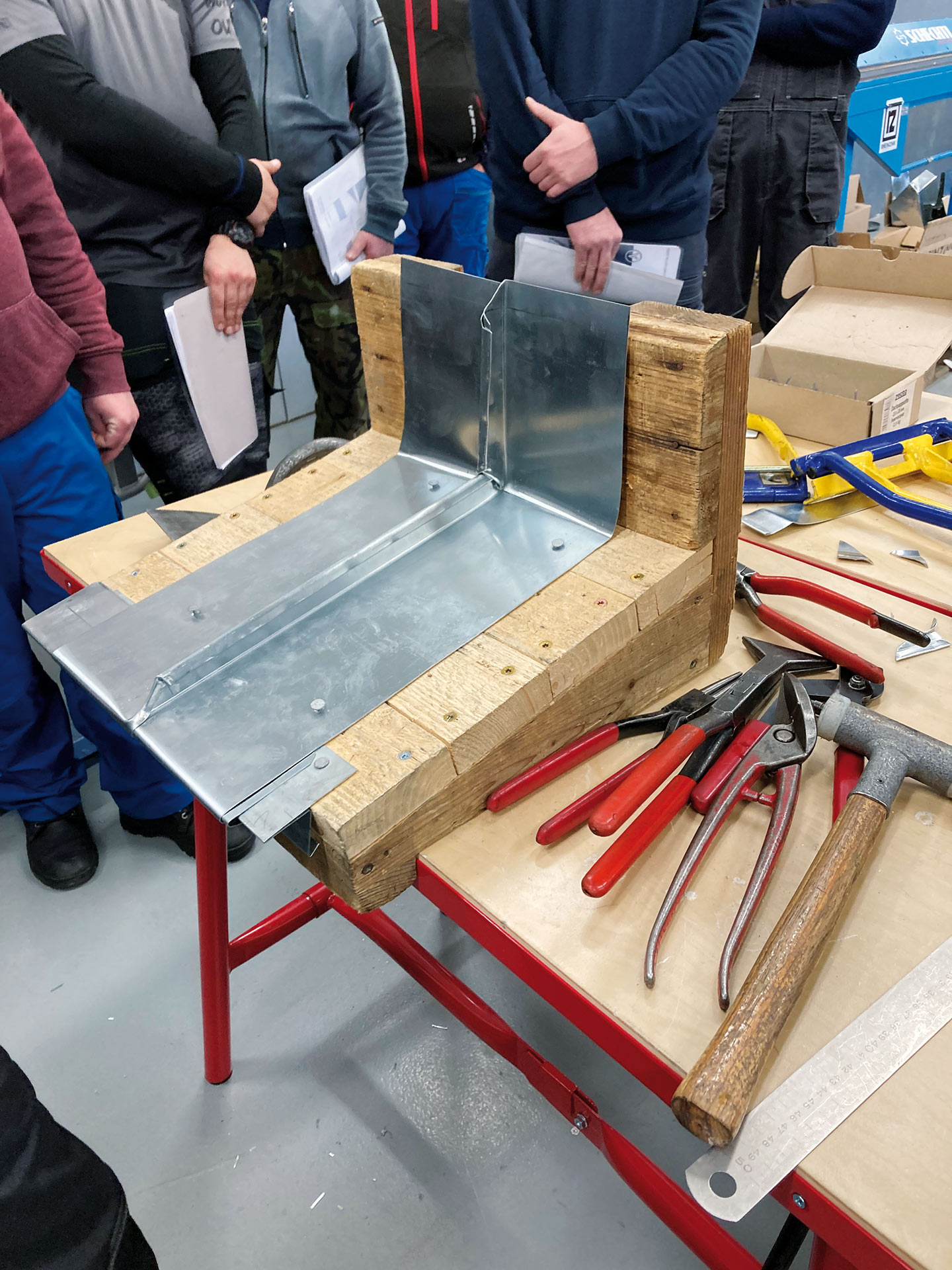

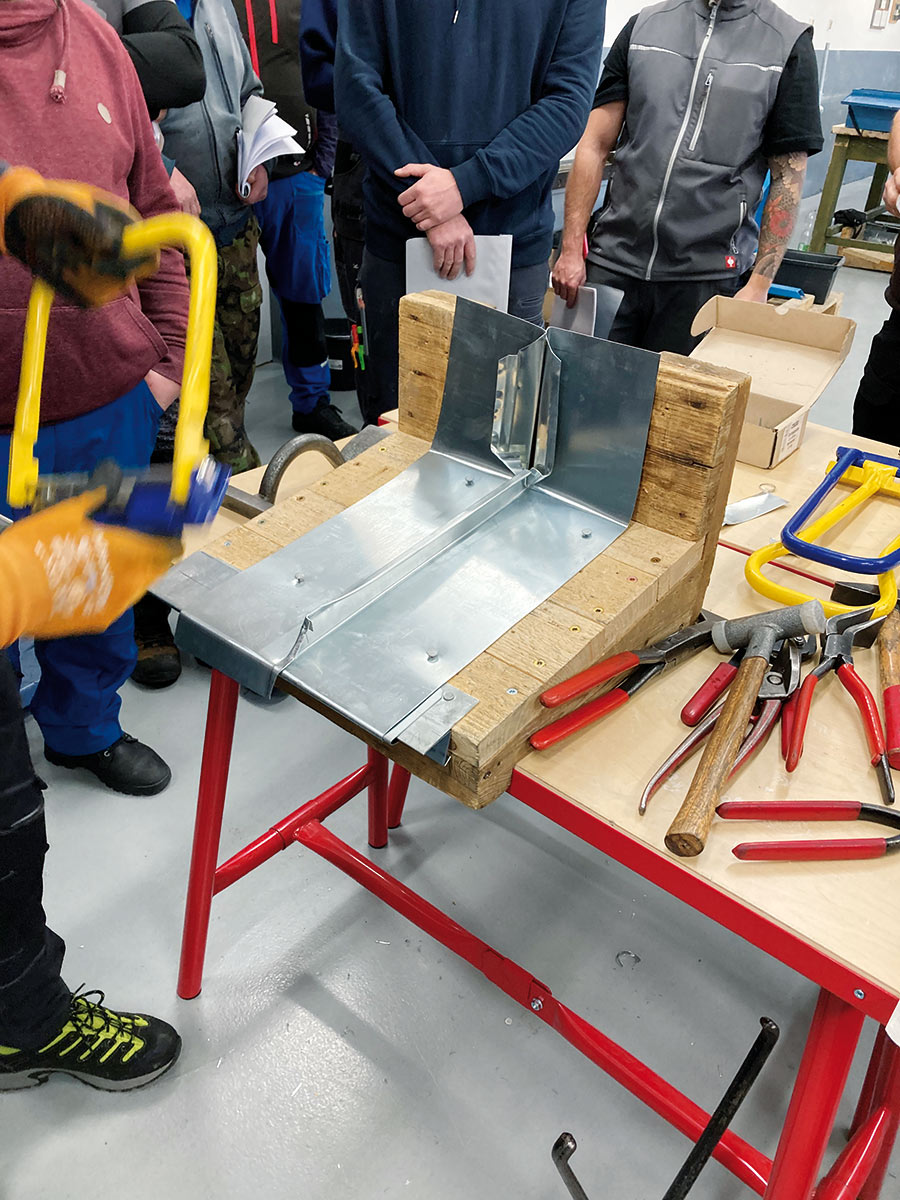

Uzatváracími kliešťami sa zavrie na dvojitú stojatú drážku od odkvapnice po vyhotovený zdvih krytiny. | Zdroj: Rheinzink

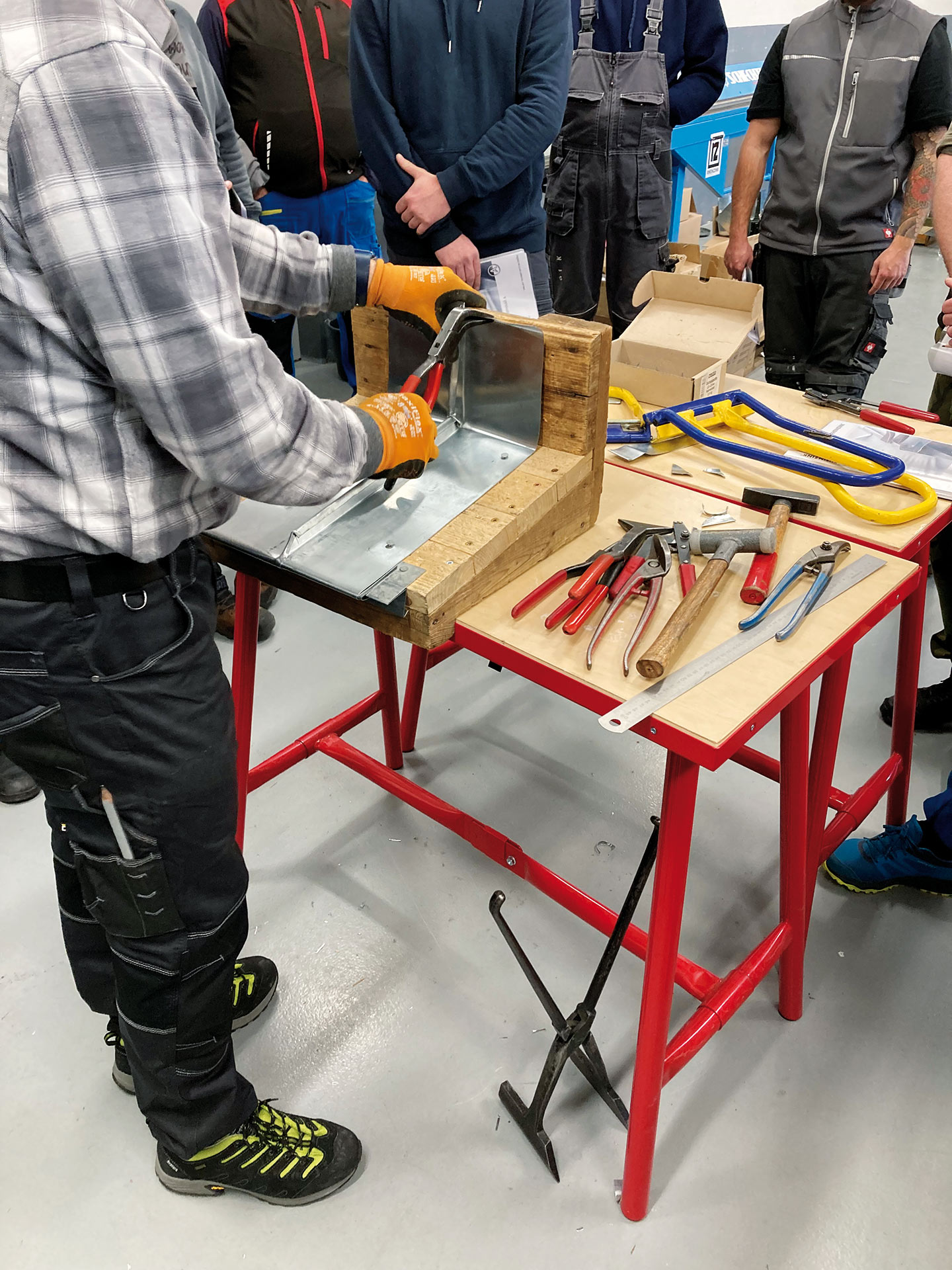

Opticky sa skontroluje správne zloženie drážky pred priestupom, prípadne sa zloženie upraví okrúhlymi kliešťami. | Zdroj: Rheinzink

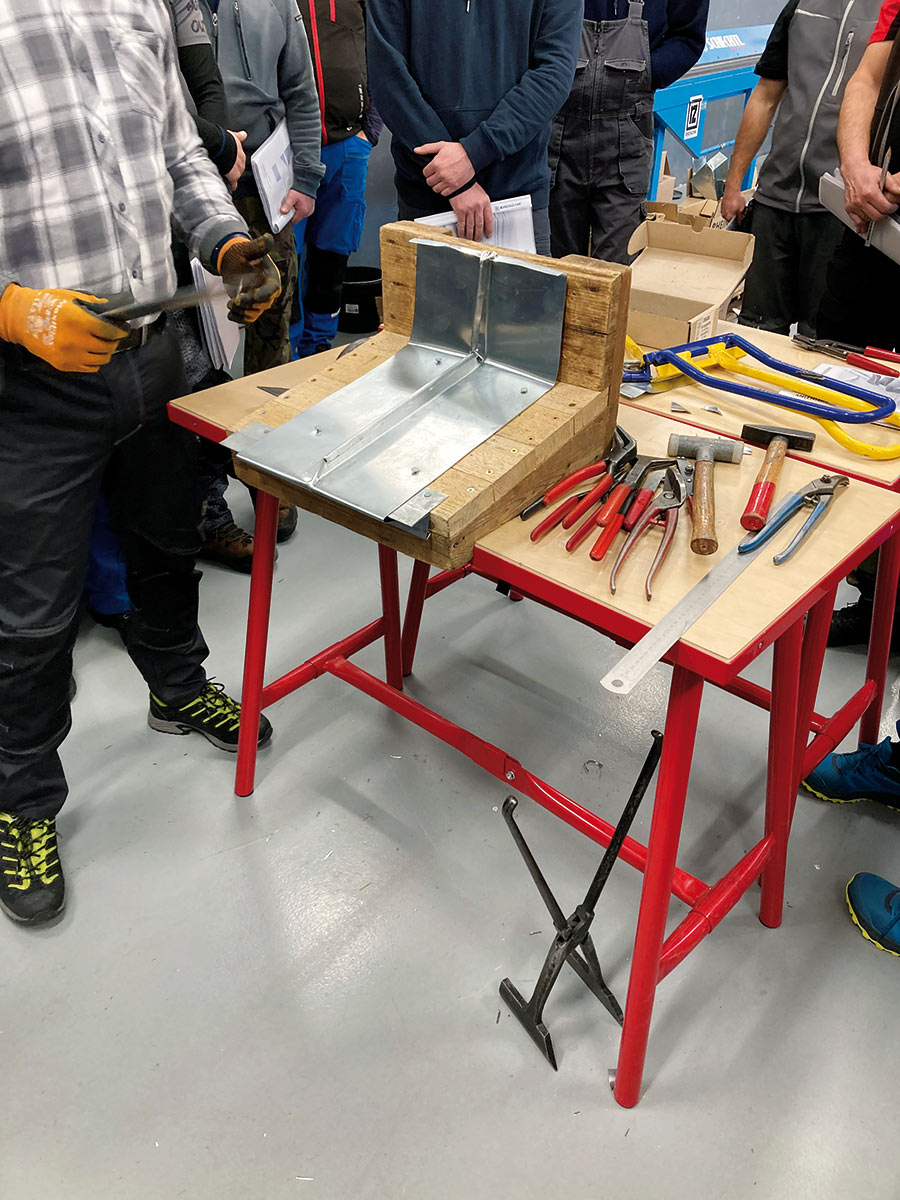

Na zdvihu sa realizuje prvý ohyb na jednoduchú stojatú drážku. | Zdroj: Rheinzink
Uzavrie sa druhý ohyb na dvojitú stojatú drážku. | Zdroj: Rheinzink

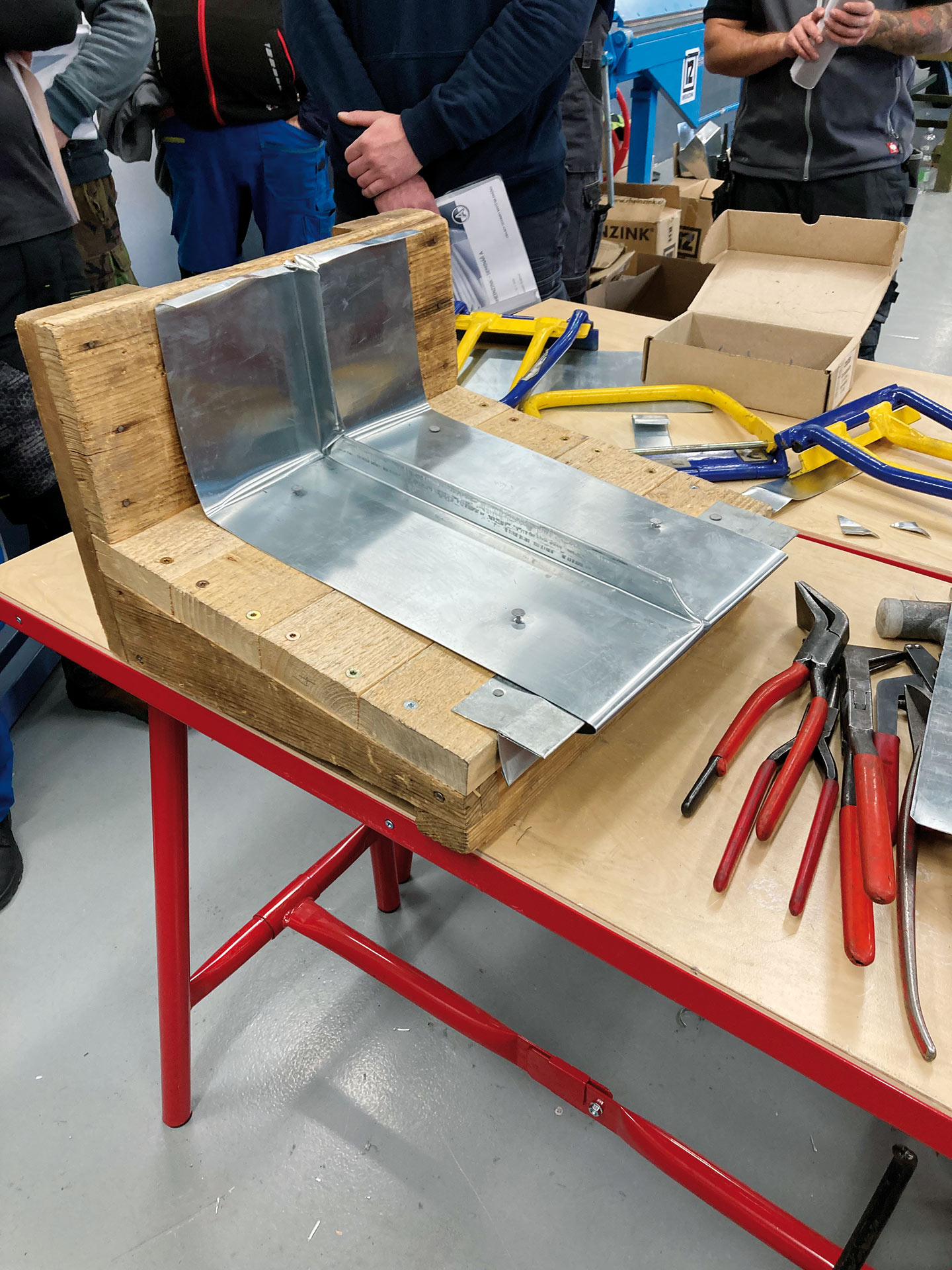

Drážkovacími kliešťami sa vyhotoví spätná vodná drážka približne 20 mm. | Zdroj: Rheinzink
Realizované dažďuodolné utesnenie, priame napojenie na zvislej časti a správne ukončenie… | Zdroj: Rheinzink
… dvojitej stojatej drážky pri odkvapovej hrane zaručuje dlhoročnú funkčnosť falcovej krytiny. | Zdroj: Rheinzink
