Potreba zabezpečiť v budovách zdravé vnútorné prostredie je čoraz aktuálnejšia, pričom pri výbere príslušného zariadenia sú dôležité nielen technické parametre, ale aj dizajn a užívateľsky prívetivé ovládanie. Rekuperačná jednotka PURECLASS 800 od spoločnosti Soler & Palau spĺňa všetky tieto požiadavky.
Jednotka PURECLASS 800 je určená na vetranie školských tried, kancelárií, hotelových priestorov a pod., jej menovitý objemový prietok je 800 m3/h. Inštaluje sa bez nutnosti ďalších rozvodov.
Mriežky jednotky zaisťujú distribúciu privádzaného čerstvého vzduchu do priestoru a odvod znehodnoteného vzduchu z miestnosti. Cez obvodový plášť budovy sa zabezpečujú satie vonkajšieho vzduchu a odvod znehodnoteného vzduchu do vonkajšieho prostredia.
Do priestoru môže byť použité teleskopické potrubie MPP 315. Na fasádu je možné osadiť dizajnové mriežky, ktoré dopĺňajú rad združených fasádnych mriežok používaných pre rezidenčné rekuperačné jednotky dodávané firmou Soler & Palau.
Inštalácia

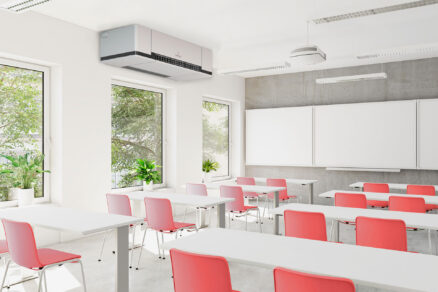

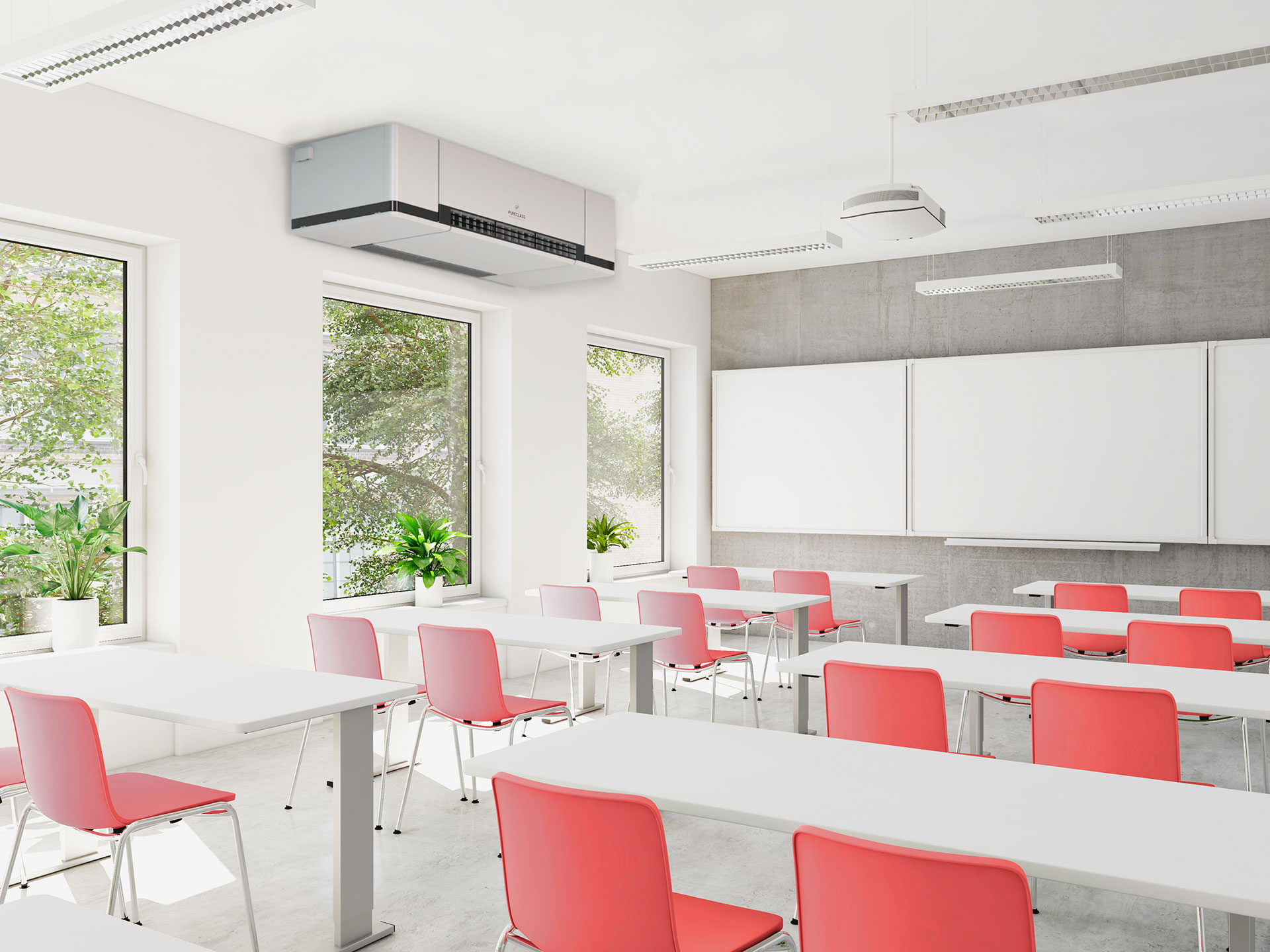

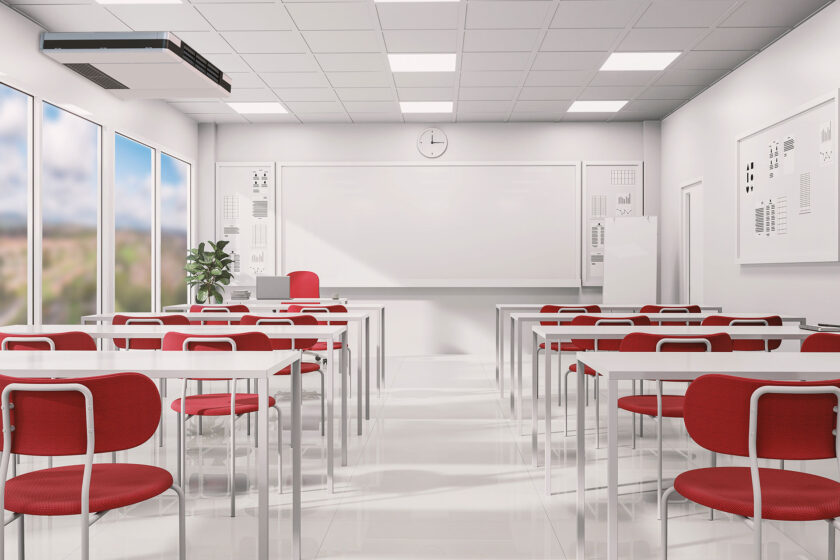

V miestnosti sa jednotky inštalujú pod strop (obr. 1), výhodou je možnosť zabudovania do podhľadu (obr. 2). Jednotka sa zavesí na štyri závitové tyče. Pod závesné body je nevyhnutné umiestniť silentbloky, k jednotke možno dodať 4 silentbloky KIT AM HRU. Závesné body sa po kompletnej inštalácii zakryjú bočnými panelmi.
Vďaka kombinácii vnútornej pozinkovanej konštrukcie a vonkajšieho hliníkového plášťa s polyuretánovou izoláciou ide o veľmi ľahkú jednotku vhodnú na použitie pri rekonštrukciách. Ak nosnosť existujúceho stropu vyhovuje, nie je potrebné riešiť jeho dodatočné vystuženie.

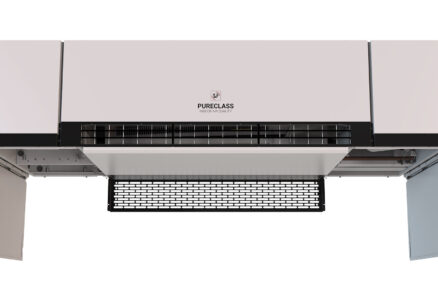

K všetkým vnútorným komponentom jednotky je zabezpečený jednoduchý prístup (obr. 3). Pri inštalácii sa s výhodou využije balenie navrhnuté špeciálne tak, aby bolo možné jednotku inštalovať bez nutnosti skladať ju z palety, čím sa predíde možnému poškodeniu počas manipulácie.
Parametre
Jednotka je osadená EC motormi s nízkou spotrebou energie. Na saní čerstvého vzduchu sú umiestnené filtre ISO Coarse 60 % (G4) a ePM1 50 % (F7), na saní znehodnoteného vzduchu je filter ePM10 50 % (M5). V prípade potreby je možné nahradiť filtre na saní čerstvého vzduchu za filtre ePM10 50 % (M5) a ePM1 80 % (F9). Zanesenie filtrov indikujú osadené tlakové snímače. Na saní čerstvého vzduchu je osadená lamelová uzatváracia klapka, na výtlaku znehodnoteného vzduchu je spätná klapka.
Samozrejmosťou je protiprúdový doskový rekuperačný výmenník s účinnosťou prenosu tepla až 92 %. Ak to umožnia vonkajšie podmienky, možno v letných mesiacoch využiť obtok rekuperátora pre voľné chladenie objektu. Na odvod kondenzátu je použité integrované čerpadlo, ktoré umožňuje napojenie do vzdialenejšieho existujúceho kanalizačného potrubia bez nutnosti osadenia sifónu.
Jednotka umožňuje aj doplnenie o ďalšie komponenty a vytvorenie konfigurácie vyhovujúcej danej aplikácii. Ide najmä o kombináciu výhrevných registrov pre predohrev a dohrev privádzaného vzduchu, osadenie integrovaného snímača CO2 a pod. Ako predohrev je použitý elektrický výhrevný register s výkonom 2 kW. Ako dohrev je použitý výhrevný register s výkonom 3 kW v prípade konfigurácie so samostatným dohrevom, alebo register s výkonom 1,5 kW v kombinácii s predohrevom. Na dohrev môže byť použitý aj vodný výmenník.
Ovládanie

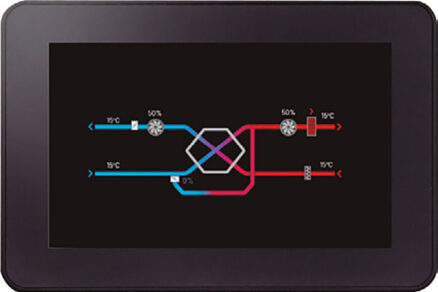

Päťpalcový dotykový ovládač ETD slúži na ovládanie až 5 jednotiek (obr. 4). Na základnej obrazovke ovládača sú zobrazené údaje o aktuálnom stave jednotky – ide o teploty na vstupoch a výstupoch vzduchu do jednotky, polohu obtokovej klapky a rýchlosť ventilátorov, prípadne alarmy jednotky. Prepnutím obrazovky sa dá vstúpiť do menu pre nastavenie jednotky. Všetky nastavenia sú intuitívne. Jednotku je možné prevádzkovať v režime CAV alebo VAV.
V režime CAV jednotka udržuje vopred nastavený prietok vzduchu, v režime VAV je možné jednotku prevádzkovať v manuálnej alebo automatickej prevádzke. V manuálnej prevádzke sa dajú ventilátory ovládať v troch stupňoch, prípadne sa dá nastaviť týždenný časový program.
V automatickej prevádzke je jednotka ovládaná signálom 0 – 10 V od externých snímačov alebo integrovaného snímača CO2. Jednotka má aj ďalšie tri kontakty na ovládanie – Boost kontakt s možnosťou nastavenia času chodu jednotky v tomto režime, kontakt pre diaľkové zapnutie a vypnutie jednotky a FIRE kontakt s možnosťou nastavenia správania jednotky pri požiari. Jednotku možno ovládať aj cez MODBUS.
