Doka samošplhacie debnenie a veterný ochranný štít pri výstavbe SKY PARK Tower
Sky Park Tower patrí medzi najvýznamnejšie výškové projekty na Slovensku. Pri jeho výstavbe sa využívajú debniace systémy Doka vrátane samošplhacieho systému Xclimb 60 a veterného ochranného štítu Xclimb 60.
Konštrukčné riešenie SKY PARK Tower
Bytový dom SKY PARK Tower je navrhnutý ako výškový objekt s podzemnou a nadzemnou časťou. Podzemnú časť s rozmermi 83 x 86 m tvorí päť podzemných podlaží (5 PP), ktoré slúžia primárne na parkovanie a technické zázemie objektu.
Nadzemná časť objektu má 33 nadzemných podlaží (33 NP) s celkovou výškou takmer 125 metrov. Pôdorysný tvar nadzemnej časti je definovaný prienikom (resp. spojením) dvoch kružnicových segmentov, pričom maximálne rozmery pôdorysu jadra hmoty sú približne 59 × 33 m.
Vertikálny nosný systém objektu je riešený ako kombinácia monolitického železobetónového jadra situovaného v centrálnej časti dispozície a sústavy železobetónových stien. Jadro má obdĺžnikový pôdorysný tvar s rozmermi približne 29 × 9 m a sú v ňom sústredené hlavné komunikačné a inštalačné prvky objektu, vrátane výťahov, schodísk a inštalačných šácht.
Hrúbky nosných stien sa pohybujú v rozsahu 200 až 300 mm, pričom výťahové šachty sú riešené ako samostatne dilatované konštrukcie s hrúbkou stien 200 mm. V úrovni 1. a 2. nadzemného podlažia sú nosné prvky doplnené o stĺpy kruhového prierezu s priemermi 1000 mm a 600 mm.
Horizontálny nosný systém tvorí sústava monolitických železobetónových dosiek s hrúbkou 200 mm, lokálne zosilnených na 250 až 300 mm v závislosti od statických požiadaviek. Vonkajší obrys stropných dosiek sa s rastúcou výškou objektu postupne redukuje – od 7. nadzemného podlažia, pričom doska nad 8. NP dosahuje približné rozmery 58 × 32 m a následne sa ďalej zužuje až po úroveň 30. NP.
Doka debniace systémy pre realizáciu výškovej budovy

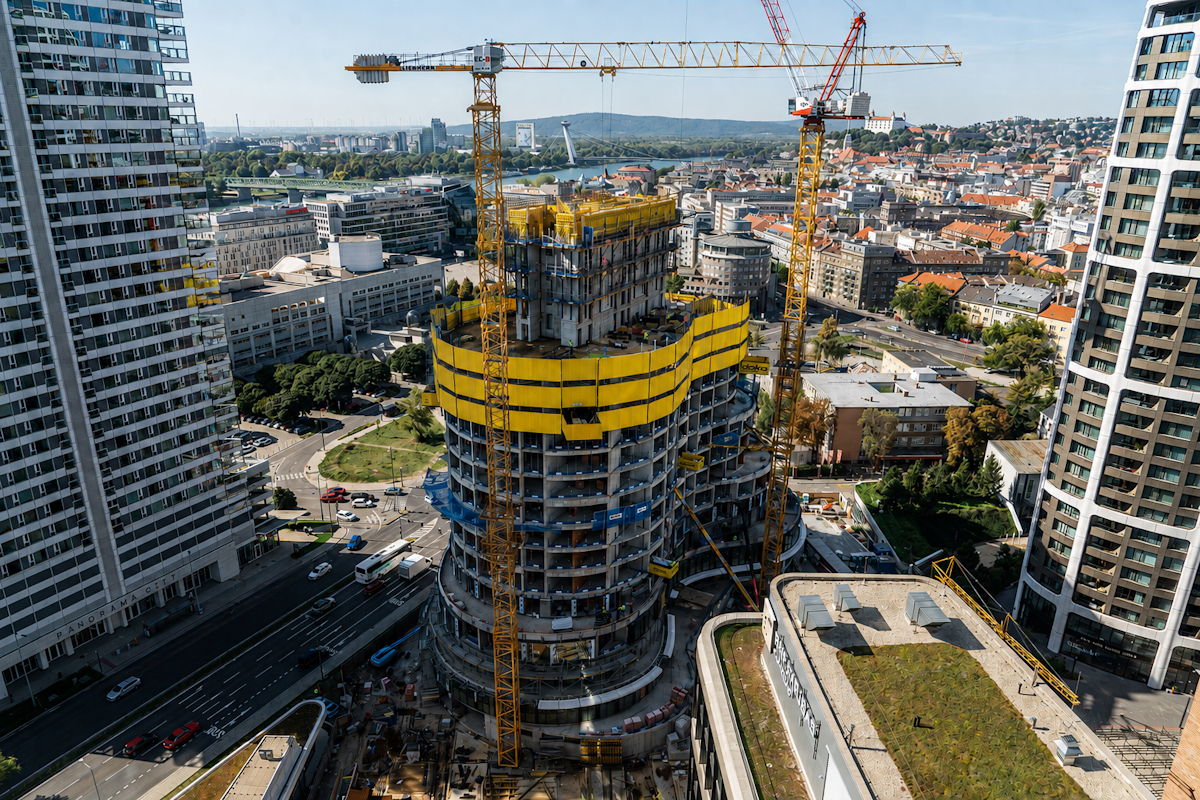

Pri realizácii objektu SKY PARK Tower sa využívajú viaceré Doka debniace systémy navrhnuté pre efektívnu výstavbu výškových budov, vysokú kvalitu železobetónových konštrukcií a maximálnu bezpečnosť na stavenisku.
Moderný Framax Xlife plus pre železobetónové steny

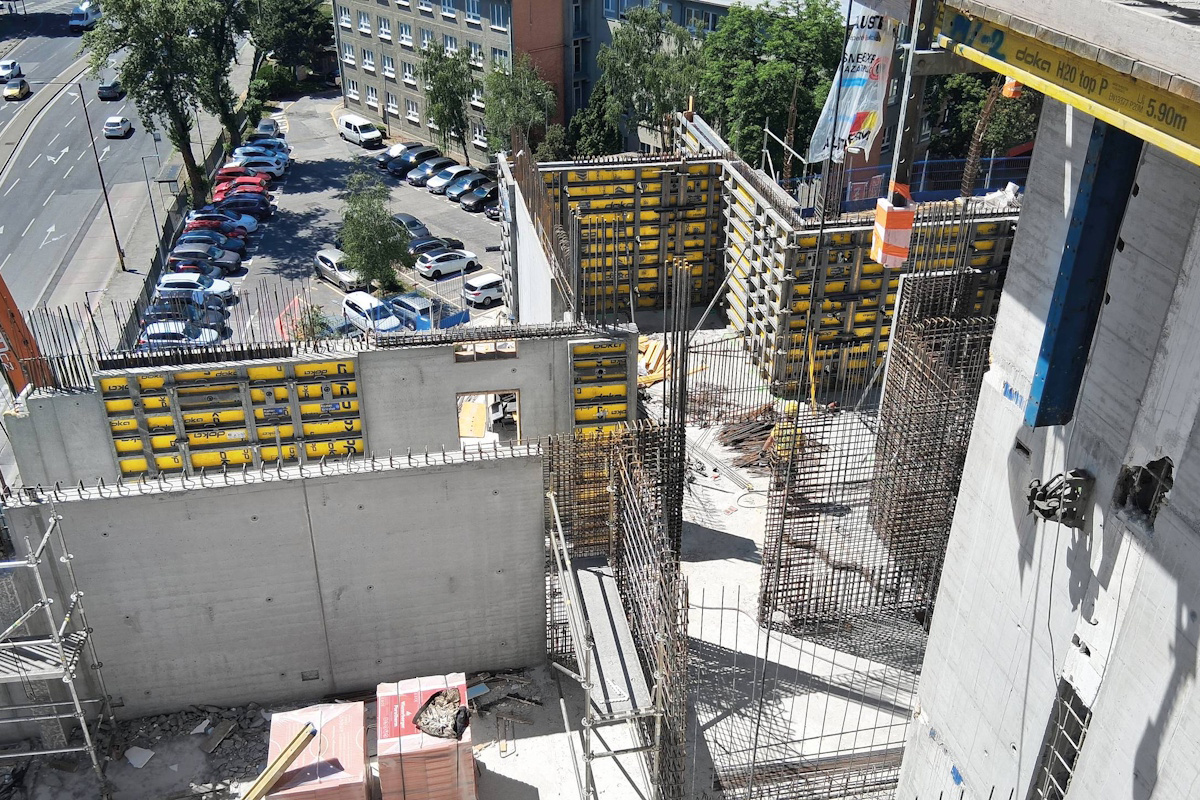

Na realizáciu základovej dosky a dojazdov výťahových šácht sa použilo ručné debnenie Frami Xlife. Zvislé železobetónové konštrukcie (okrem jadra) sa zhotovujú pomocou veľkoplošného debnenia Framax Xlife plus s výškou 3,3 m, ktoré patrí medzi najefektívnejšie stenové rámové debniace systémy spoločnosti Doka.
Kľúčovým prvkom systému je jednostranne ovládateľná kotva Framax Xlife plus, ktorá umožňuje dosiahnuť až tretinovú úsporu času pri debnení a oddebňovaní. Vďaka kónickému tvaru kotvy nie je potrebné používať spotrebný materiál (napr. plastové chráničky či univerzálne kónusy), čo vedie k zrýchleniu pracovných procesov a zároveň k vyššej presnosti realizovaných železobetónových konštrukcií. Eliminujú sa tým nepresnosti vznikajúce pri rezaní chráničiek.
Tesnosť kotevného puzdra je zabezpečená priamym stykom ocele s oceľou bez potreby dodatočných tesniacich prvkov, čo zaručuje dlhodobú funkčnosť systému. Nastavenie kotvy je možné v rastri 1,0 cm alebo 0,5 cm. Úprava na požadovanú hrúbku steny trvá len niekoľko sekúnd a nevyžaduje použitie náradia. Kotvy sú osadené priamo na debniacom paneli v parkovacej polohe, čo umožňuje ich rýchlu aplikáciu bez nutnosti strácať čas ich hľadaním.
Kotevné otvory sú situované vo vnútri rámu, nie na jeho obvode, čo prispieva k symetrickým odtlačkom debnenia. Dosiahnutie konzistentne kvalitného povrchu betónu zabezpečuje aj najnovšia generácia debniacej dosky Xlife top, ktorá je vyrobená z plastových kompozitov z recyklovaných plastov, vystužená polypropylénovými a sklenými vláknami. V porovnaní so štandardnými brezovými preglejkami dosahuje až desaťnásobne vyšší počet použití.
Samošplhací systém Xclimb 60 pre komunikačné jadro
Masívne komunikačné jadro s rozmermi 29 × 9 m sa realizuje pomocou samošplhacieho systému Xclimb 60 a nosníkového debnenia Top 50 s výškou 3,7 m. Tento systém sa štandardne využíva pri výstavbe jadier výškových budov. Princíp spočíva v tom, že jadro budovy sa realizuje ako prvé, pričom následne naň nadväzujú stropy a ostatné konštrukcie. Takto vzniká samostatné pracovisko, ktoré umožňuje efektívny a nerušený priebeh výstavby jadra.
Keďže ide o samošplhací systém, debnenie Top 50 spolu s plošinami Xclimb 60 sa premiestňuje do ďalšieho záberu pomocou hydrauliky, teda nezávisle od použitia žeriava. Plošiny sú pritom trvalo kotvené k stavebnému objektu, čo umožňuje realizáciu šplhania aj pri vyšších rýchlostiach vetra. Hydraulický systém pozostáva z agregátu a ôsmich mobilných hydraulických valcov, ktoré umožňujú súčasné šplhanie až dvoch plošín Xclimb 60. Po dosiahnutí požadovanej úrovne sa hydraulické valce ručne premiestnia na ďalšie plošiny.
Výhodou tohto riešenia je, že nie je potrebné vybaviť každú plošinu vlastnými valcami, čo výrazne znižuje náklady na samošplhací systém. Uvedené vlastnosti zároveň poskytujú stavbe vyššiu mieru nezávislosti a flexibility v postupe výstavby. V prípade dostatočnej kapacity žeriava je možné proces ešte viac urýchliť zapojením žeriava do premiestňovania plošín s debnením.

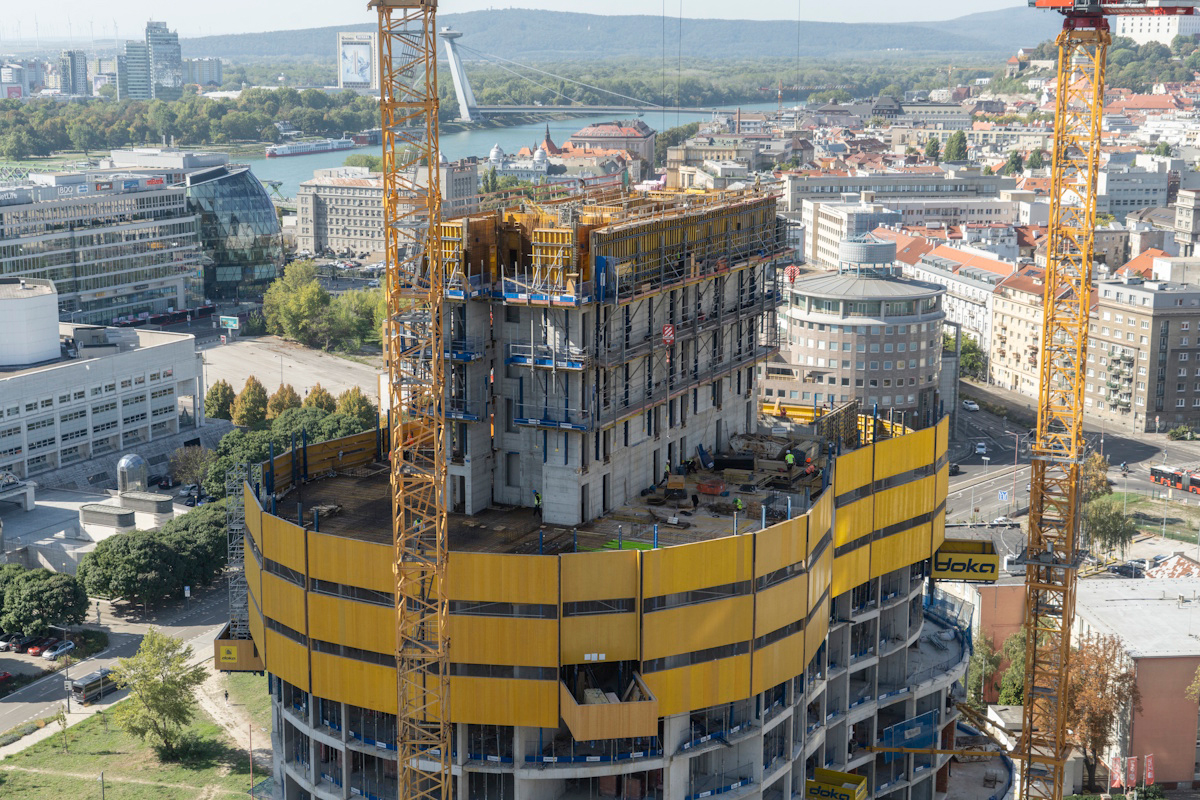

Jadro sa realizuje pomocou 11 vonkajších a 6 vnútorných plošín Xclimb 60, ktoré slúžia ako samošplhacie pracovné plošiny pre stenové nosníkové debnenie Top 50 s výškou 3,7 m. Špecifickým prvkom je vnútorná plošina Xclimb 60 č. 16, ktorá obsahuje integrovaný otvárateľný otvor umožňujúci transport prefabrikovaných schodísk a stien do priestoru schodiska.
Výťahové jadrá sa realizujú pomocou 15 šachtových plošín vytvorených z teleskopických šachtových nosníkov a podlahy z nosníkov H20 top a drevených fošní. Šachtové plošiny sa spolu s nosníkovým debnením Top 50 premiestňujú do ďalších záberov pomocou žeriava.
Veterný ochranný štít Xclimb 60 zvyšuje bezpečnosť výstavby
Ďalšou špecialitou od spoločnosti Doka je nasadenie veterného ochranného štítu Xclimb 60, ktorý predstavuje najvyššiu dostupnú úroveň bezpečnosti pri výstavbe výškových budov na našom trhu. Ide o ochranný systém, ktorý obklopuje celý obvod budovy a chráni pracovníkov pred nepriaznivými poveternostnými podmienkami aj rizikom pádu z výšky.

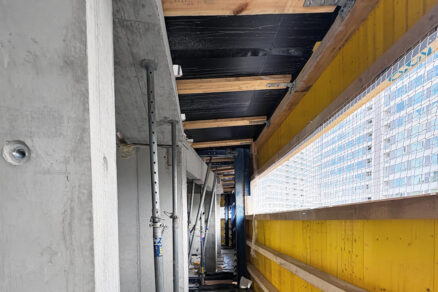

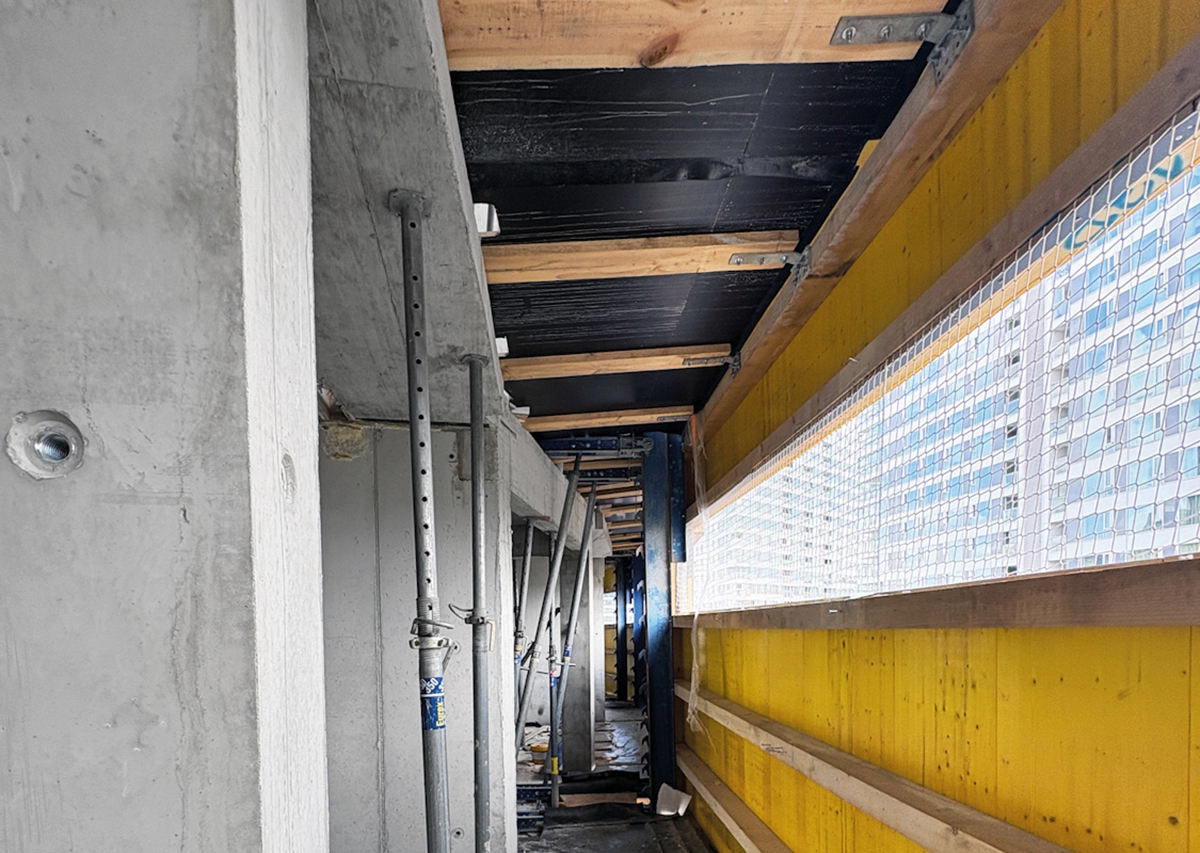

Štít má výšku viac ako tri podlažia a z technického hľadiska ide o hydraulicky šplhajúci systém Xclimb 60, doplnený dreveným roštom s výplňou. Tá zabezpečuje účinnú ochranu pracovníkov počas realizácie stavebných prác. Systém je trvalo vedený po stavebnom objekte, čo umožňuje jeho používanie nezávisle od žeriava, a to aj pri vysokých rýchlostiach vetra.
Súčasťou riešenia sú aj dve vykladacie plošiny určené na staveniskový transport materiálu a jedna špeciálna plošina, na ktorej je osadená schodisková veža. Tá zabezpečuje bezpečný vertikálny pohyb pracovníkov medzi troma podlažiami chránenými veterným štítom.

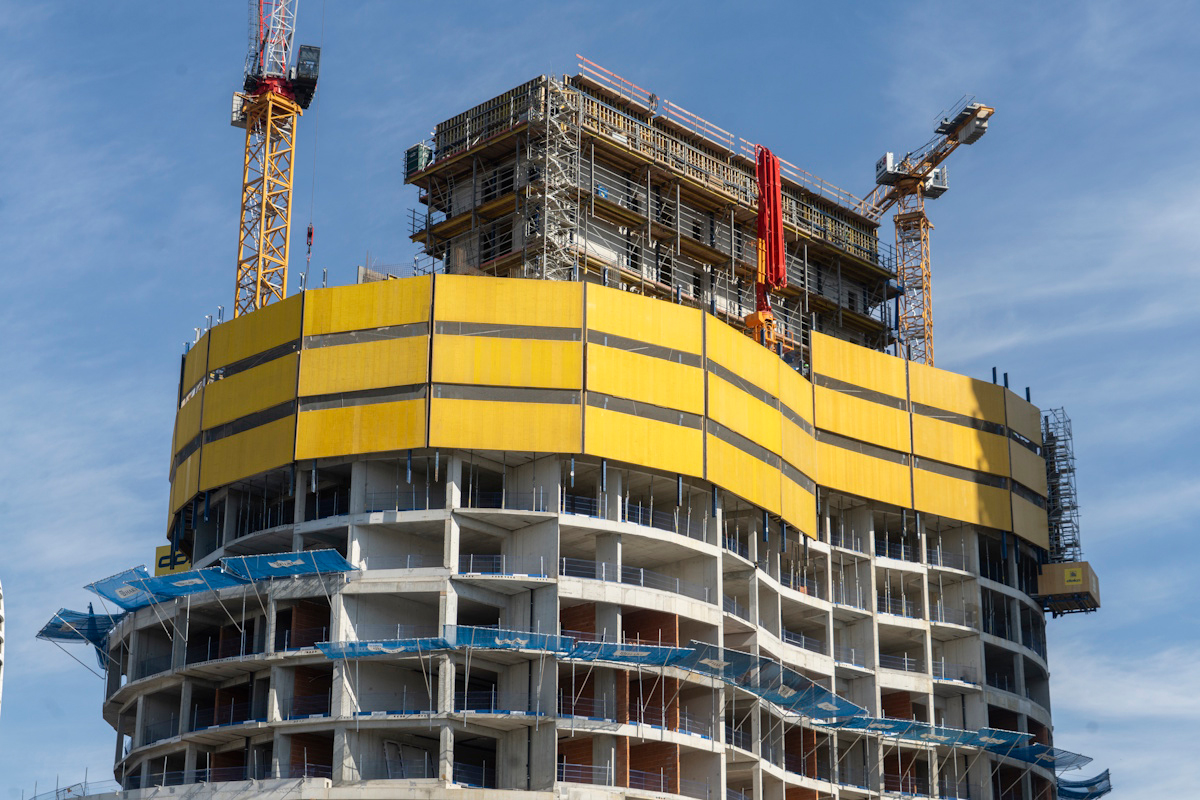

Celý obvod budovy je zabezpečený veterným štítom zloženým z 26 veľkorozmerných panelov. Jednotlivé panely boli navrhnuté ako trojdielne, aby ich bolo možné po predmontáži v Doka servise predmontáže debnenia efektívne dopraviť na stavenisko, kde sa následne spojili do finálnej podoby a priamo osadili na objekt.
Vzhľadom na meniaci sa tvar budovy bola polovica štítu nasadená od 4. nadzemného podlažia, pričom od 10. až po 32. nadzemné podlažie je inštalovaný kompletný štít chrániaci celý obvod objektu. Podrobnosti o veternom štíte spolu s fotodokumentáciou vám predstavíme neskôr.
Doka debniace systémy zvyšujú efektivitu a bezpečnosť výstavby
Doka debniace systémy a riešenia nasadené na projekte SKY PARK Tower potvrdzujú svoje výhody pri výstavbe moderných výškových budov. Systémy Framax Xlife plus, samošplhací systém Xclimb 60 a veterný ochranný štít Xclimb 60 pomáhajú zvyšovať efektivitu a hospodárnosť realizácie, aj bezpečnosť práce na stavenisku. Projekt SKY PARK Tower v Bratislave tak predstavuje ukážku využitia pokročilých stavebných technológií pri realizácii jednej z najvýznamnejších rezidenčných veží v Bratislave.
Zdroj: PR článok DOKA Slovakia, Debniaca technika s.r.o.
