Elektronický katalóg CETRIS pre ArchiCAD (BIM)

Partneri sekcie:

Jednoduchšie navrhovanie konštrukcií s cementotrieskovými doskami CETRIS. Elektronická knižnica konštrukcií pre BIM predstavuje digitálnu podobu technického katalógu CETRIS Podklady na projektovanie a realizáciu. Vďaka jej implementácii do prostredia ArchiCAD-u odpadá architektom a projektantom pri použití konštrukcií s cementotrieskovými doskami CETRIS v projektoch zložité vyhľadávanie.

1974114 571934142936841 6446665667394882095 o

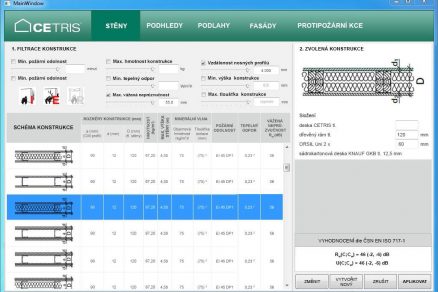

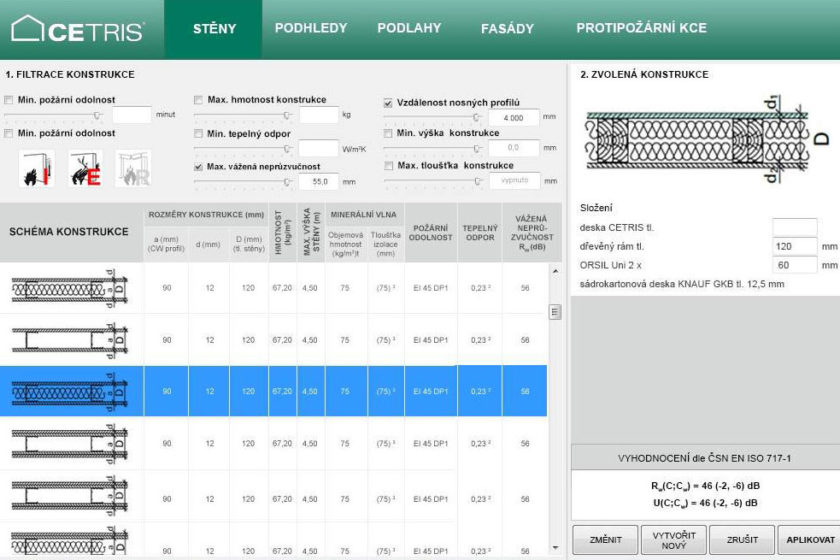

Prvá možnosť využitia tohto nástroja je vytvorenie sendvičovej konštrukcie z materiálu CETRIS na steny, podlahy, podhľady a fasády. Na navrhnutie konštrukcie, akú užívateľ potrebuje použiť, slúži niekoľko filtrov, kde si možno zvoliť požadované parametre, napríklad požiarnu odolnosť, hrúbku konštrukcie, akustické vlastnosti, maximálnu hmotnosť alebo maximálnu výšku. V prípade fasádnych systémov je k dispozícii aj výber z kompletnej vzorkovnice RAL a NCS pre typy dosiek, ktoré sa v týchto odtieňoch vyrábajú.

Veľmi prepracované je riešenie požiarnych obkladov oceľových konštrukcií. Po zvolení požadovaných prvkov v pôdoryse a po spustení doplnku nástroj načíta profil trámu alebo stĺpa a podľa zadanej požiarnej odolnosti navrhne požiarne opláštenie z dosiek CETRIS.

Samozrejmosťou je možnosť vykazovať použitý materiál pomocou zoznamov komponentov stien a dosiek.

Doplnok je kompatibilný s verziou ArchiCAD-u 17 a 18 a je dostupný v českom a anglickom jazyku – na stiahnutie zadarmo na http://www.cetris.cz/rady-a-informace/ke-stazeni/.
