Ako na efektívnu montáž predizolovaných potrubí? Odpovede na najčastejšie otázky z praxe
Spoločnosť NRG flex ponúka kompletné služby, ktoré zahŕňajú počiatočnú prípadovú štúdiu projektu, nadimenzovanie rozvodných sietí, vyhodnotenie možností realizácie s posúdením celkových investičných nákladov, nacenenie projektu a prípravu kladačského plánu aj s technickými detailmi.
Prípadová štúdia
Súčasťou takejto štúdie je riešenie a opis problematiky daného projektu, pričom sa uvedú možné alternatívy realizácie, ktoré sa dajú spracovať pri konkrétnych podmienkach riešeného projektu. Zosumarizovaním čo najväčšieho počtu informácií dokážeme zabezpečiť komplexné posúdenie a navrhnúť optimálny návrh efektívnej prevádzky rozvodných tepelných sietí.
Dimenzovanie rozvodných sietí
Náš tím technikov vie zabezpečiť konzultáciu k navrhovaniu tepelných sietí alebo vypracovať hotový tabuľkový výpočet na konkrétny projekt. Našou snahou je zabezpečiť spokojnosť odberateľov tepla správnym návrhom.
Posúdenie systémov podľa vhodnosti pre daný projekt
Cieľom je zabezpečiť optimálne podmienky na prenos teplonosnej látky z hľadiska spokojnosti investora, prevádzkovateľa a samotného odberateľa tepla. S tabuľkovým vyhodnotením tepelných strát a výslednými investičnými nákladmi dokážeme vybrať optimálny návrh.
Nacenenie projektu
Je samozrejmosťou, pri ktorej sa snažíme vybrať ten najvhodnejší systém s ideálnym pomerom ceny a výkonu. Poskytujeme porovnanie a možnosť voľby pre nacenenie viacerých ponúkaných potrubných systémov pre posúdenie, ktorý najlepšie zapadne do stratégie správcu rozvodov alebo investora. V nadväznosti na prípravu rozpočtov a ich komfortné spracovanie sa naše produkty nachádzajú aj v programoch Cenkros, v cenovej sústave RTS a ÚRS. Pri zadávaní dopytu na prípravu výkazu výmer stačí zadať informáciu o tom, v akom systéme budete rozpočty kompletizovať.
Príprava kladačského plánu rozvodu potrubí
Predstavuje ďalší servis, ktorý poskytujeme projektantom. Spracovávame výpisy materiálu k výkresom a stavebné a realizačné kladačské plány spolu s vykreslenými detailmi. Pre projektantov máme k dispozícii skreslené detaily jednotlivých komponentov vo forme dwg súborov.
Z týchto detailov spracovávame aj sami kladačské plány a rozkresľujeme montážne postupy.
Odpovedáme na otázky projektantov a energetikov
Spoločnosť NRG flex, s. r. o., zdieľa odpovede a skúsenosti projektantov a energetikov, s ktorými sa bežne stretávajú pri realizáciách. Veríme, že vysvetlením pojmov z technickej praxe pomôžeme ďalším a zaujmeme ich. Aktuálne sme sa zamerali na konkrétne otázky k spôsobom montáže a ich špecifikám.
V prípade záujmu nás neváhajte kontaktovať a napíšte nám cez kontaktný formulár alebo priamo mailom na otazky@nrgflex.sk ďalšie otázky, ktoré vás zaujímajú.
Ako sa spájajú plastové predizolované potrubia?
Plastové predizolované potrubia vynikajú nielen v tom, že pri nich nie je potrebné vykonávať toľko spájaní v porovnaní s oceľovými potrubiami, ale aj rýchlosťou inštalácie spoja lisovaním. Lisovanie pri štandardných PE-Xa potrubiach prebieha tak, že na samotnú rúrku pre médium sa nasunie násuvná objímka, následne sa rúrka expanduje (roztiahne), vloží sa do nej spojka (alebo iná tvarovka, napríklad prechod na vonkajší závit, koleno, T-kus a pod.) a pomocou lisovacieho zariadenia sa násuvná objímka presunie nad tvarovku. Tým sa vytvorí tesný spoj medzi potrubím a tvarovkou na jednom konci potrubia a celý postup sa následne opakuje ďalej.
Pri novom spôsobe lisovania nie je nutné expandovať potrubia, preto je spájanie ešte o 25 % rýchlejšie.

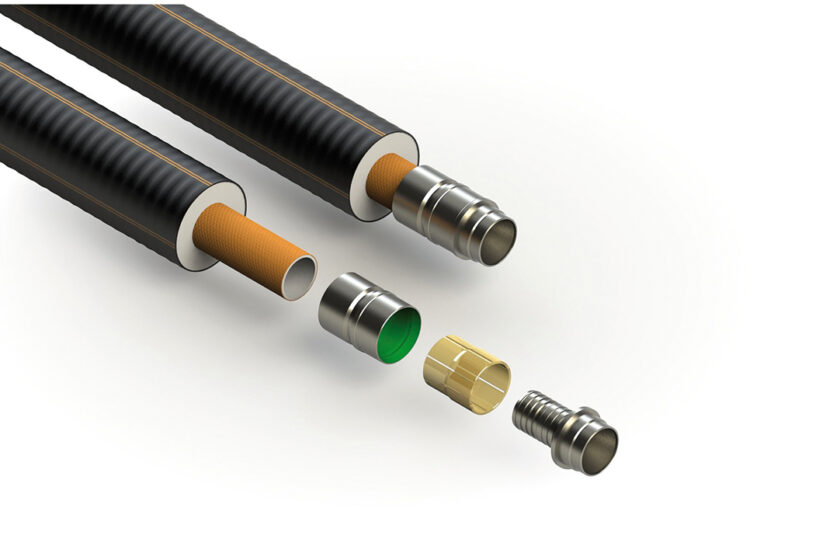

Pri systémoch predizolovaných plastových potrubí NRG FibreFlex a NRG FibreFlex Pro s inovatívnou termoplasticky zosilnenou rúrkou pre médium sa využíva lisovanie novej generácie. Pri tomto spôsobe lisovania nie je nutné expandovať potrubia, preto je spájanie ešte o 25 % rýchlejšie. Tesnosť lisovaného spoja je zabezpečená vzájomným spojením tvarovky, rúrky pre médium, polymérovej vsuvky a násuvnej objímky jedným úkonom. Tým odpadá aj nutnosť meniť nadstavec na náradí z expandera na lisovacie čeľuste.
Aký je rozdiel medzi zverným a lisovaným prechodom (spojom)?

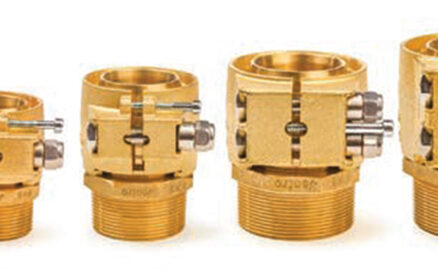

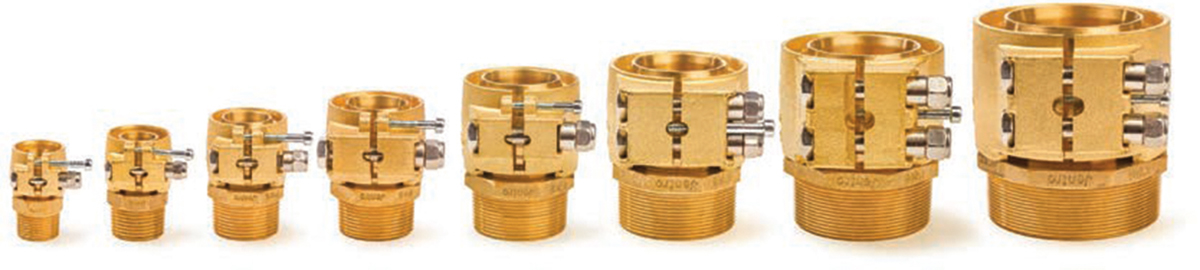

Pri zverných prechodoch (spojoch) nie je nutné použiť špeciálne náradie a potrubie nie je radiálne expandované tak ako pri bežných PE-Xa potrubiach. Výhodou zverného prechodu (spoja), hlavne pri A-B prepojení, je jednoduchá montáž bez nutnosti použitia špeciálneho náradia na lisovanie. Zverné tvarovky odporúčame používať výhradne na koncoch potrubí ako pripojovací prvok na vnútorný rozvod (zverné prechody na vonkajší závit, obr. 2).
Aké sú možnosti realizácie potrubia v existujúcich kanáloch?
V miestach, kde nie je možné vybudovať tepelné rozvody v zemi, možno umiestniť predizolované potrubia do existujúcich betónových kanálov. Tieto kanály sa delia na priechodné a nepriechodné.
Pri vťahovaní do existujúceho nepriechodného kanála dbáme v prvom rade na vyčistenie dna od ostrých predmetov, hlavne od konzol a závesov potrubia, aby sme zamedzili poškodeniu nových predizolovaných potrubí.

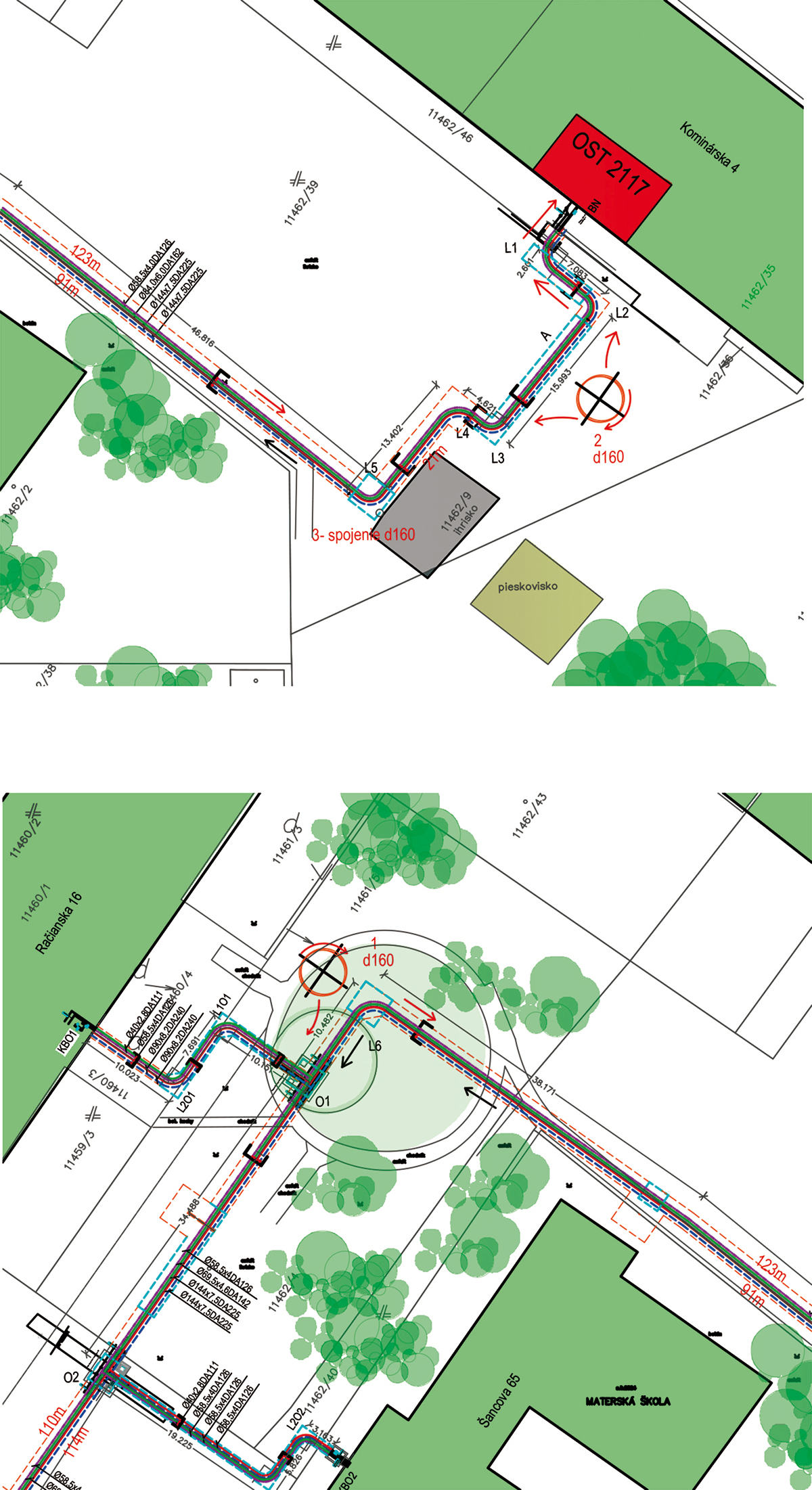

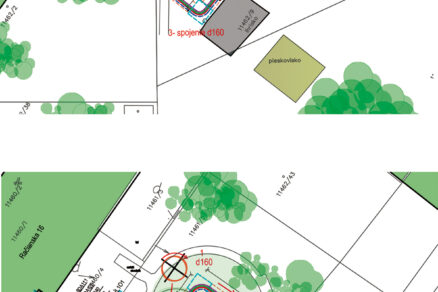

Projekt Bratislava-Nové Mesto (obr. 3) predstavoval veľmi zaujímavú realizáciu, kde sa vťahovali predizolované plastové potrubia do existujúcich kanálov, pričom bolo otvorených len pár častí týchto kanálov na trase. Vo vnútrobloku sa nakoniec otvorilo len 40 m trasy pre montážne práce. Tento projekt sme zobrali ako výzvu a snažili sa prispieť k čo najmenšiemu narušeniu okolia obyvateľov bytového areálu.
K vťahovaniu odporúčame použiť „pančuchu“ – ochrannú sieť pripevnenú k začiatku predizolovaného potrubia –, ktorá potrubie jednoducho zabezpečí a ochráni počas vťahovania. Takto sa roznesie ťažná sila a potrubie nie je namáhané tak, ako keď sa „ťahá“ za rúrku pre médium. Je to podobný spôsob, aký sa používa aj na mikrotunelovanie a vťahovanie pri kábloch.
Túto ochrannú pomôcku máme k dispozícii a možno si ju zapožičať. Je to súčasťou servisu, ktorý poskytujeme pri realizácii stavieb. Zabezpečujeme zaškolenie priamo v mieste montáže, kde dokážeme navrhnúť technické riešenie tak, aby boli potrubia namontované v súlade s predpismi a prinášali dlhodobý úžitok.
Vo vnútrobloku bratislavského Nového Mesta sa nakoniec otvorilo len 40 m trasy pre montážne práce.
Aké sú požiadavky na prichytenie plastových potrubí pri montáži na stenu?

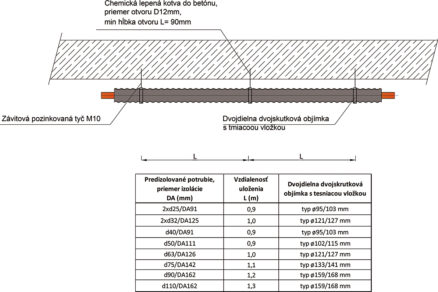

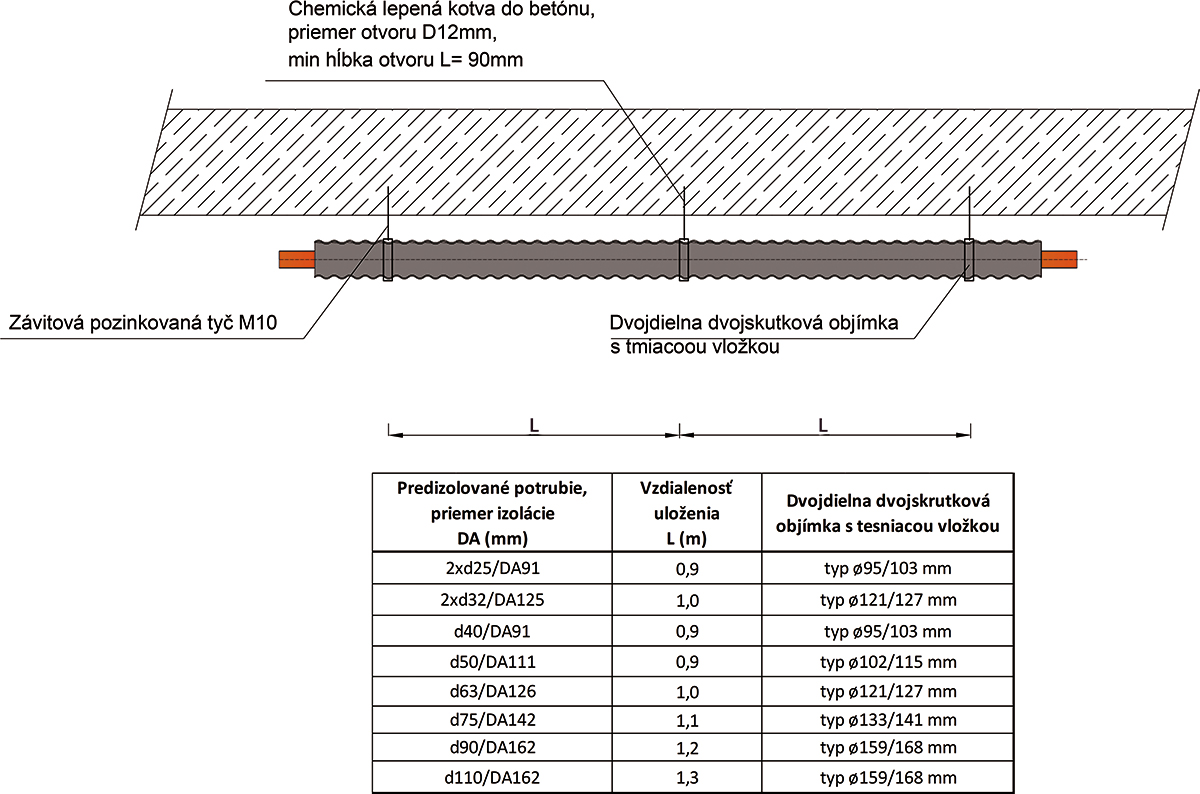

Odporúča sa zabezpečiť podopretie po celej dĺžke potrubí, ktoré sú umiestené na stene alebo pod stropom. Ak to nie je možné, potrubia by mali byť upevnené vhodnými objímkami s gumovou vložkou.

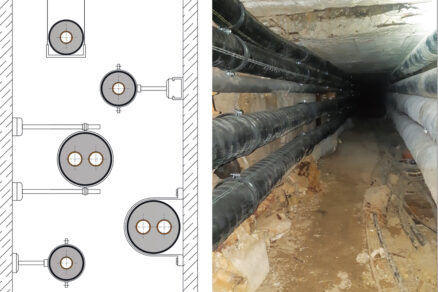

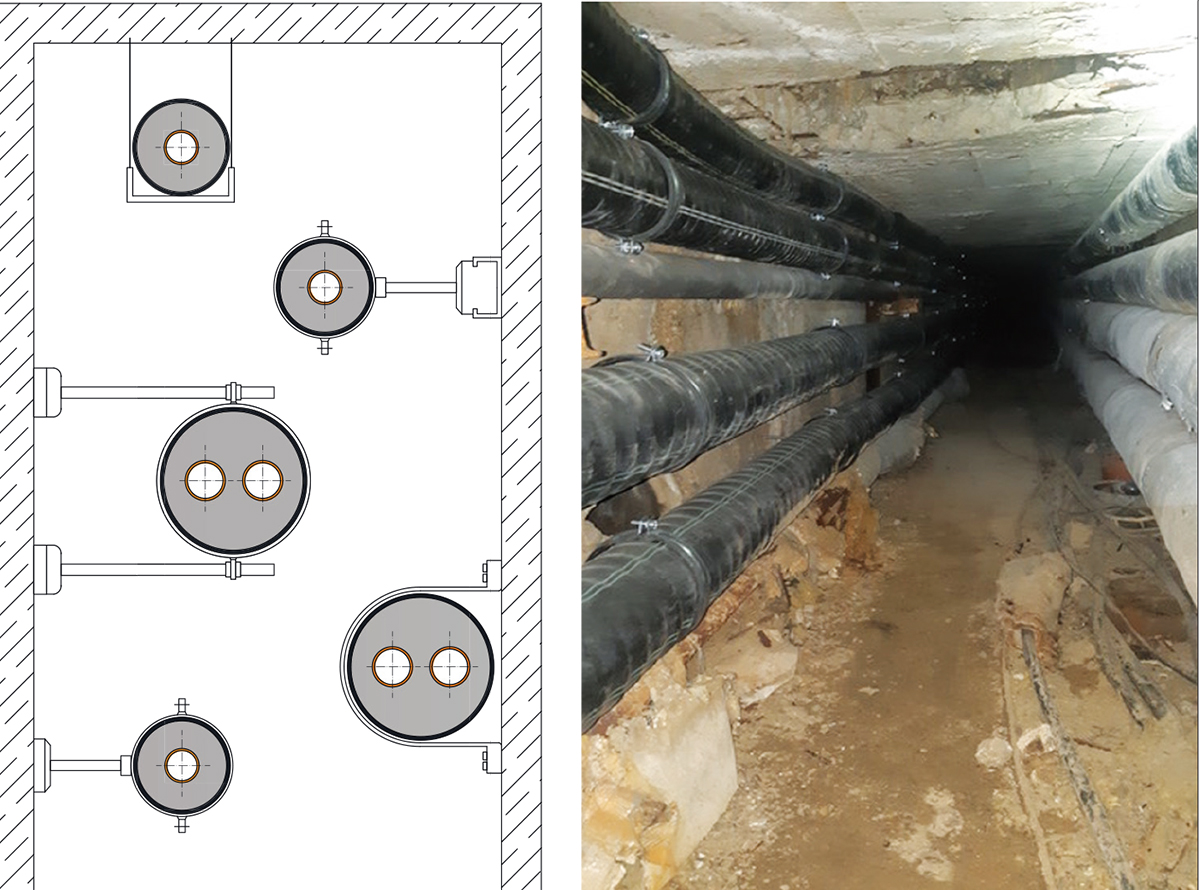

Je nutné dbať na to, že fixačné objímky musia byť dimenzované na váhu potrubia aj s obsahom vykurovacieho média. Vzdialenosť fixačných objímok musí byť podľa dimenzie vo vzdialenosti 1 – 3 metre. Medzi výhody umiestnenia predizolovaných potrubí do kanálov patrí úspora priestoru, ochrana pred zaplavením, jednoduchšia údržba a kontrola či menšie riziko mechanického poškodenia (obr. 4).
A je možnosť inštalácie aj na potrubných mostoch? Je plášť UV stabilný?
Áno, možno použiť predizolované potrubia, ktoré majú v plášti UV stabilizujúce prímesi.
Do pozornosti dávame oceľové potrubia systému NRG RADPOL UV PROTECT, ktoré sú vhodné pre vonkajšie inštalácie aj na potrubné mosty. Tento predizolovaný potrubný systém je odolný proti pôsobeniu UV žiarenia, atmosférických podmienok a chemických látok.
Vonkajší plášť potrubia NRG RADPOL UV PROTECT možno vyrobiť v čiernej, sivej a modrej farbe. Potrubia UV PROTECT COLOR majú plášť zo špeciálne upraveného HDPE, ktorý je odolný proti UV žiareniu a tiež proti mechanickému poškodeniu, pôsobeniu chemických látok a zmenám okolitých teplôt. Zabezpečujú plnú tesnosť najmenej počas 30 rokov prevádzky.
NRG RADPOL UV PROTECT je alternatívou k bežne používaným potrubiam. Výhodou je vyššia tesnosť proti vode a väčšia mechanická odolnosť. Doizolovania sú zároveň lepšie prispôsobené na tesné a vodotesné spoje.
RADPOL vyrába kompletný systém predizolovaných potrubí v plnom rozsahu s priemermi do DN 450/DA 630 mm.
S akýmikoľvek otázkami nás neváhajte kontaktovať. Konkrétne situácie posúdime a navrhneme optimálne riešenie. Na našom Youtube kanáli sú zaujímavé projekty, ktoré sme realizovali.
Text a foto: NRG flex
